CITROEN DS5 HYBRID 2016 Omistajan Käsikirjat (in Finnish)

7Hybrid4-järjestelmä


Ohjatun vaihteiston
ETG6 (6)
elektronisen
ohjauksen ansiosta voidaan automaattisessa
tilassa päästä merkittävästi pienempiin
kulutuslukemiin kuin käsivalintaisella
vaihteistolla.

Tilanvalitsimella (8)
voidaan valita yksi
neljästä toimintatavasta, jotka Hybrid4-
järjestelmä tarjoaa:


- AUTO
-tila, joka optimoi polttonesteen
kulutuksen ohjaamalla automaattisesti
kahden moottorin toimintaa vuorotellen tai
samanaikaisesti

- ZEV
(Zero Emission Vehicle) -tila,
joka antaa 100 %:n sähkökäyttöisen
työntövoiman silloin, kun ajo-olosuhteet ja
akun lataus sen sallivat

- SPORT
-tila, joka sallii dynaamisemman
ajon moottorin tehoja hyödyntäen

- 4WD
(4 Wheel Drive) -tila, joka parantaa
auton ohjattavuutta alhaisella nopeudella
silloin, kun pito on heikko (lumessa,
mudassa, hiekassa jne.).

Mittaristo


*

Peräkkäiset painallukset tuulilasinpyyhinvivun
päästä

1.
Tehomittari (käytössä oleva teho
prosentteina)
Näyttää hetkellisen kokonaistehotason,
jonka Hybrid4-järjestelmä tuottaa, tai
talteenotetun tehonmäärän

2.
Valitsimen asento ja kytkettynä oleva
vaihde automatisoidussa vaihteistossa tai
vaihteenvaihdon osoitin

3.
Nopeudensäätimen tai -rajoittimen tiedot

4.
READY-merkkivalo: osoittaa, että auto on
valmis ajoon

Ohjauspainikkeet

Mittarit ja näytöt



A.
Ajajan paikan kojetauluvalojen himmennin

B.
- Lyhyt painallus: peräkkäin näkyvät
huoltotietojen muistutus ja varoitusloki
- Pitkä painallus: huollon ilmaisin
tai osamatkamittarin nollaaminen
(asiayhteyden mukaan)

5.
Jäähdytysnesteen lämpötilan osoitin
(°Celsius)

6.
Analoginen nopeusnäyttö (km/h tai mph)

7.
Digitaalinen nopeusnäyttö (km/h tai mph)

8.
Polttoainemittari

9.
Mittariston näyttö:
- jatkuva näyttö matkamittarit, ja
valintaisesti * : ajotietokone, energiavir taus,
kuunneltavana oleva medialaite tai
navigaattorin tiedot
- hetkellinen näyttö: huoltomittari,
moottoriöljyntason osoitin ja
varoitusviestit

9Hybrid4-järjestelmä

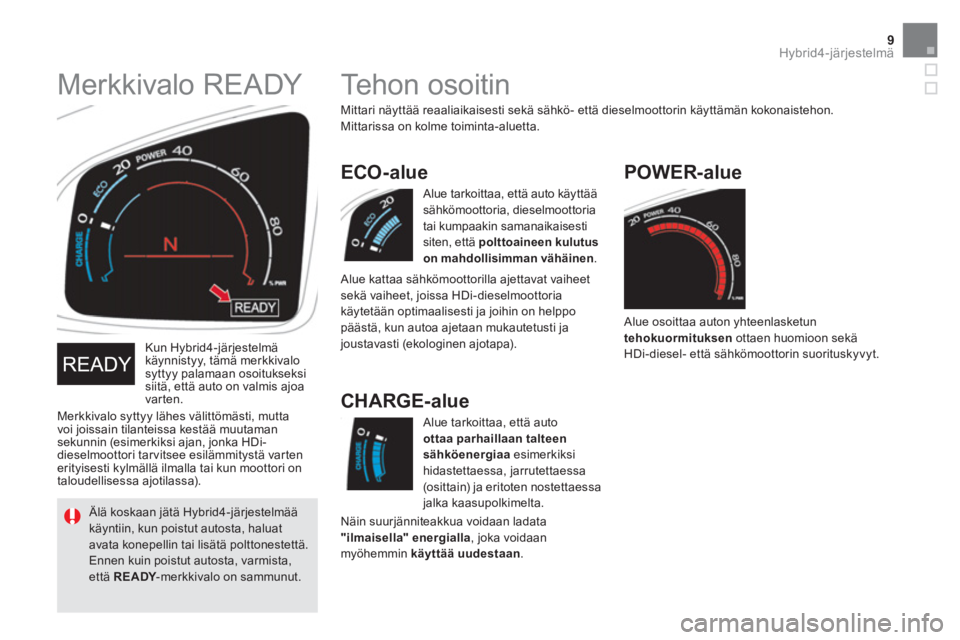

Kun Hybrid4-järjestelmä
käynnistyy, tämä merkkivalo
syttyy palamaan osoitukseksi
siitä, että auto on valmis ajoa
varten.

Merkkivalo syttyy lähes välittömästi, mutta
voi joissain tilanteissa kestää muutaman
sekunnin (esimerkiksi ajan, jonka HDi-
dieselmoottori tarvitsee esilämmitystä varten
erityisesti kylmällä ilmalla tai kun moottori on
taloudellisessa ajotilassa).






Merkkivalo READY


Älä koskaan jätä Hybrid4-järjestelmää
käyntiin, kun poistut autosta, haluat
avata konepellin tai lisätä polttonestettä.
Ennen kuin poistut autosta, varmista,
että READY
-merkkivalo on sammunut.
Näin suurjänniteakkua voidaan ladata
"ilmaisella" energialla
, joka voidaan
myöhemmin käyttää uudestaan
.


CHARGE-alue
POWER-alue

Alue osoittaa auton yhteenlasketun
tehokuormituksen
ottaen huomioon sekä
HDi-diesel- että sähkömoottorin suorituskyvyt.















Tehon osoitin

Mittari näyttää reaaliaikaisesti sekä sähkö- että dieselmoottorin käyttämän kokonaistehon.
Mittarissa on kolme toiminta-aluetta.
Alue tarkoittaa, että auto käyttää
sähkömoottoria, dieselmoottoria
tai kumpaakin samanaikaisesti
siten, että polttoaineen kulutus
on mahdollisimman vähäinen
.


ECO-alue

Alue kattaa sähkömoottorilla ajettavat vaiheet
sekä vaiheet, joissa HDi-dieselmoottoria
käytetään optimaalisesti ja joihin on helppo
päästä, kun autoa ajetaan mukautetusti ja
joustavasti (ekologinen ajotapa).
Alue tarkoittaa, että auto
ottaa parhaillaan talteen
sähköenergiaa
esimerkiksi
hidastettaessa, jarrutettaessa
(osittain) ja eritoten nostettaessa
jalka kaasupolkimelta.

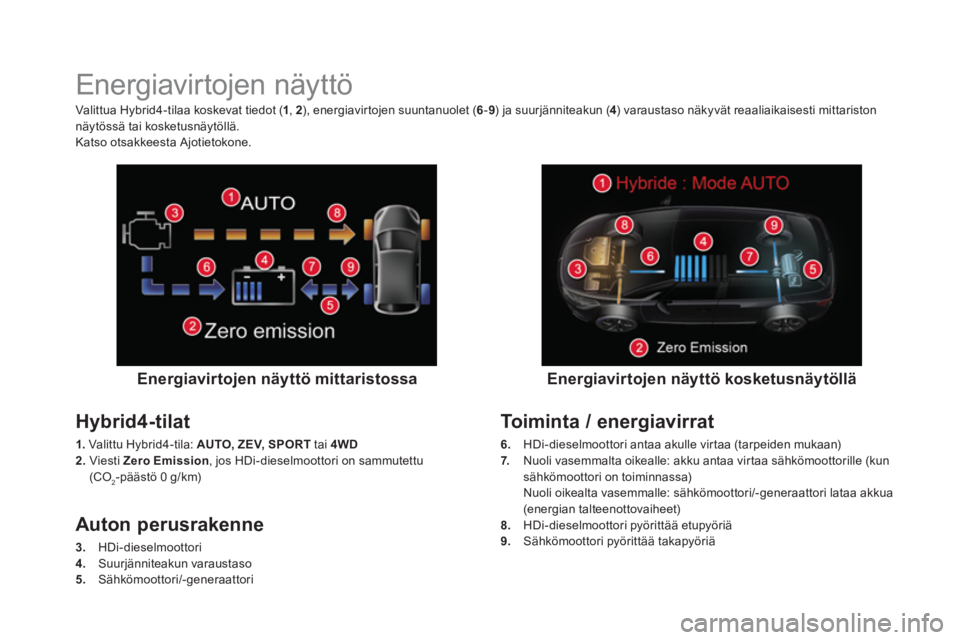

Energiavirtojen näyttö


Energiavirtojen näyttö mittaristossa


Hybrid4-tilat


1.
Valittu Hybrid4-tila: AUTO, ZEV, SPORT
tai 4WD


2.
Viesti Zero Emission
, jos HDi-dieselmoottori on sammutettu
(CO
2-päästö 0 g/km)


Energiavirtojen näyttö kosketusnäytöllä


Valittua Hybrid4-tilaa koskevat tiedot ( 1
, 2
), energiavirtojen suuntanuolet ( 6
- 9
) ja suurjänniteakun ( 4
) varaustaso näkyvät reaaliaikaisesti mittariston
näytössä tai kosketusnäytöllä.
Katso otsakkeesta Ajotietokone.


Auton perusrakenne


3.
HDi-dieselmoottori

4.
Suurjänniteakun varaustaso

5.
Sähkömoottori/-generaattori


Toiminta / energiavirrat


6.
HDi-dieselmoottori antaa akulle virtaa (tarpeiden mukaan)

7.
Nuoli vasemmalta oikealle: akku antaa virtaa sähkömoottorille (kun
sähkömoottori on toiminnassa)
Nuoli oikealta vasemmalle: sähkömoottori/-generaattori lataa akkua
(energian talteenottovaiheet)

8.
HDi-dieselmoottori pyörittää etupyöriä

9.
Sähkömoottori pyörittää takapyöriä

11Hybrid4-järjestelmä

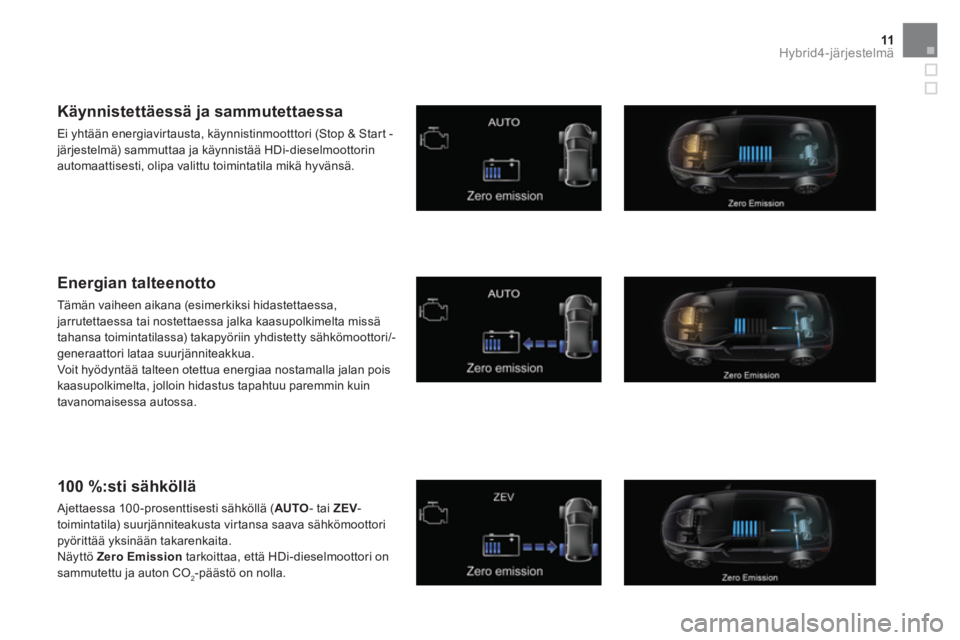

Käynnistettäessä ja sammutettaessa

Ei yhtään energiavirtausta, käynnistinmootttori (Stop & Start -
järjestelmä) sammuttaa ja käynnistää HDi-dieselmoottorin
automaattisesti, olipa valittu toimintatila mikä hyvänsä.


Energian talteenotto

Tämän vaiheen aikana (esimerkiksi hidastettaessa,
jarrutettaessa tai nostettaessa jalka kaasupolkimelta missä
tahansa toimintatilassa) takapyöriin yhdistetty sähkömoottori/-
generaattori lataa suurjänniteakkua.
Voit hyödyntää talteen otettua energiaa nostamalla jalan pois
kaasupolkimelta, jolloin hidastus tapahtuu paremmin kuin
tavanomaisessa autossa.


100 %:sti sähköllä

Ajettaessa 100-prosenttisesti sähköllä ( AUTO
- tai ZEV
-
toimintatila) suurjänniteakusta virtansa saava sähkömoottori
pyörittää yksinään takarenkaita.
Näyttö Zero Emission
tarkoittaa, että HDi-dieselmoottori on
sammutettu ja auton CO
2-päästö on nolla.

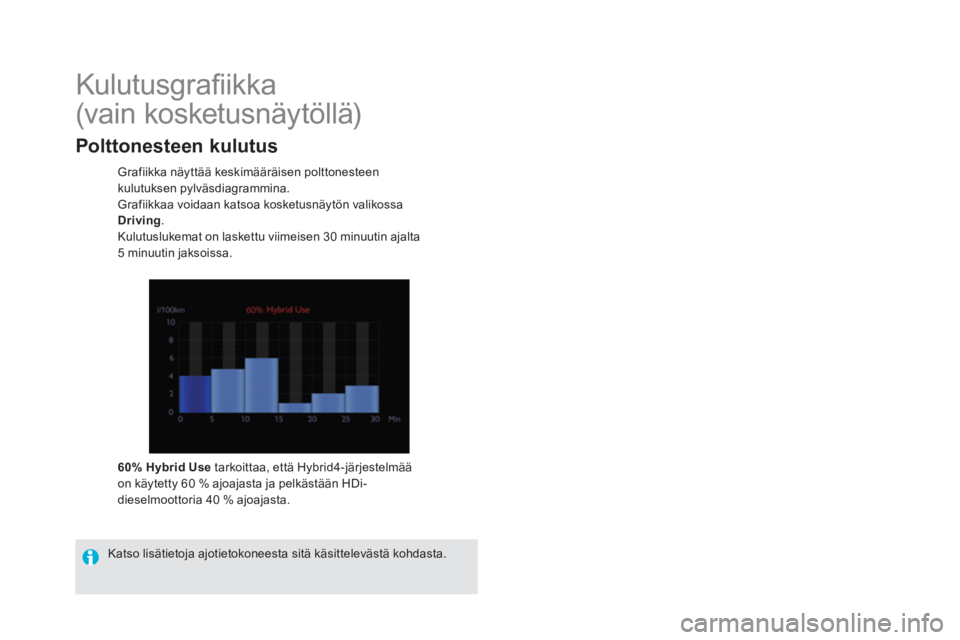

Kulutusgrafi ikka
(vain kosketusnäytöllä)


Grafiikka näyttää keskimääräisen polttonesteen
kulutuksen pylväsdiagrammina.
Grafiikkaa voidaan katsoa kosketusnäytön valikossa
Driving
.
Kulutuslukemat on laskettu viimeisen 30 minuutin ajalta
5 minuutin jaksoissa.


60% Hybrid Use
tarkoittaa, että Hybrid4-järjestelmää
on käytetty 60 % ajoajasta ja pelkästään HDi-
dieselmoottoria 40 % ajoajasta.

Katso lisätietoja ajotietokoneesta sitä käsittelevästä kohdasta.



Polttonesteen kulutus

13Hybrid4-järjestelmä

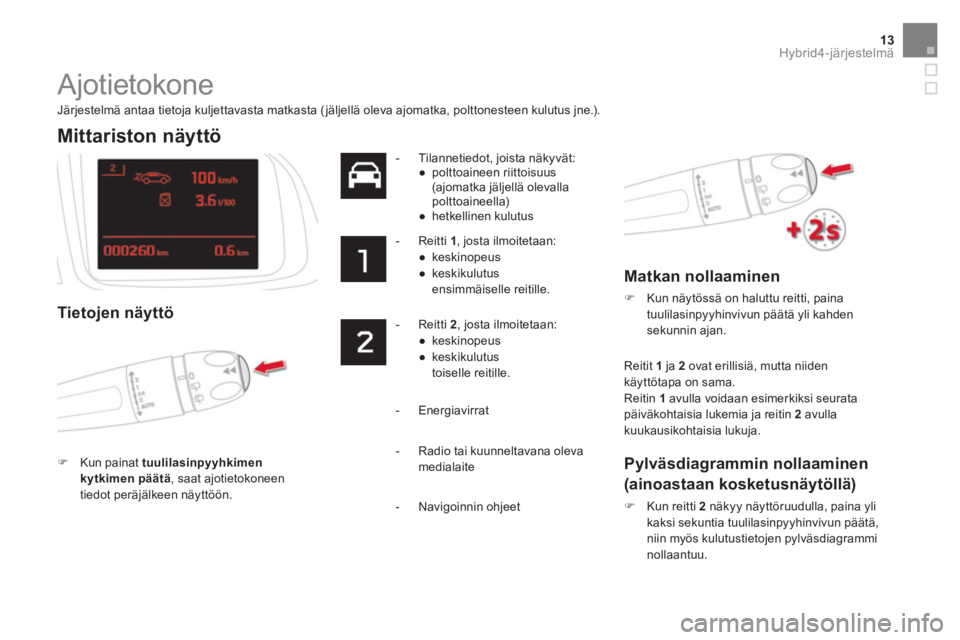

Ajotietokone


Järjestelmä antaa tietoja kuljettavasta matkasta ( jäljellä oleva ajomatka, polttonesteen kulutus jne.).












Mittariston näyttö



Tietojen näyttö



)
Kun painat tuulilasinpyyhkimen
kytkimen päätä
, saat ajotietokoneen
tiedot peräjälkeen näyttöön.



- Tilannetiedot, joista näkyvät:


●
polttoaineen riittoisuus
(ajomatka jäljellä olevalla
polttoaineella)

●
hetkellinen kulutus





- Reitti 1
, josta ilmoitetaan:


●
keskinopeus

●
keskikulutus
ensimmäiselle reitille.





- Reitti 2
, josta ilmoitetaan:


●
keskinopeus

●
keskikulutus
toiselle reitille.


Reitit 1
ja 2
ovat erillisiä, mutta niiden
käyttötapa on sama.
Reitin 1
avulla voidaan esimerkiksi seurata
päiväkohtaisia lukemia ja reitin 2
avulla
kuukausikohtaisia lukuja.


- Energiavirrat


Matkan nollaaminen



)
Kun näytössä on haluttu reitti, paina
tuulilasinpyyhinvivun päätä yli kahden
sekunnin ajan.



Pylväsdiagrammin nollaaminen
(ainoastaan kosketusnäytöllä)



)
Kun reitti 2
näkyy näyttöruudulla, paina yli
kaksi sekuntia tuulilasinpyyhinvivun päätä,
niin myös kulutustietojen pylväsdiagrammi
nollaantuu.


- Radio tai kuunneltavana oleva
medialaite

- Navigoinnin ohjeet

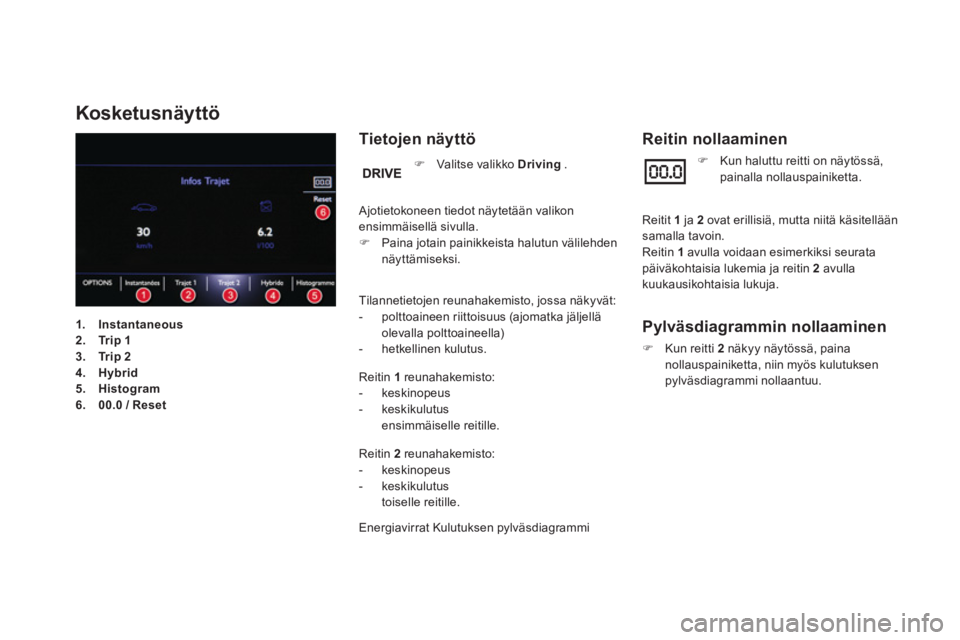

Kosketusnäy ttö


Tietojen näyttö


Tilannetietojen reunahakemisto, jossa näkyvät:


- polttoaineen riittoisuus (ajomatka jäljellä
olevalla polttoaineella)

- hetkellinen kulutus.


Reitin 1
reunahakemisto:


- keskinopeus

- keskikulutus
ensimmäiselle reitille.


Reitin 2
reunahakemisto:


- keskinopeus

- keskikulutus
toiselle reitille.


Energiavirrat Kulutuksen pylväsdiagrammi




Reitin nollaaminen



)
Valitse valikko Driving
.
Ajotietokoneen tiedot näytetään valikon
ensimmäisellä sivulla.


)
Paina jotain painikkeista halutun välilehden
näyttämiseksi.


)
Kun haluttu reitti on näytössä,
painalla nollauspainiketta.
Reitit 1
ja 2
ovat erillisiä, mutta niitä käsitellään
samalla tavoin.
Reitin 1
avulla voidaan esimerkiksi seurata
päiväkohtaisia lukemia ja reitin 2
avulla
kuukausikohtaisia lukuja.


Pylväsdiagrammin nollaaminen



)
Kun reitti 2
näkyy näytössä, paina
nollauspainiketta, niin myös kulutuksen
pylväsdiagrammi nollaantuu.




1.
Instantaneous


2.
Tr i p 1


3.
Tr i p 2


4.
Hybrid


5.
Histogram


6.
00.0 /
Reset

15Hybrid4-järjestelmä

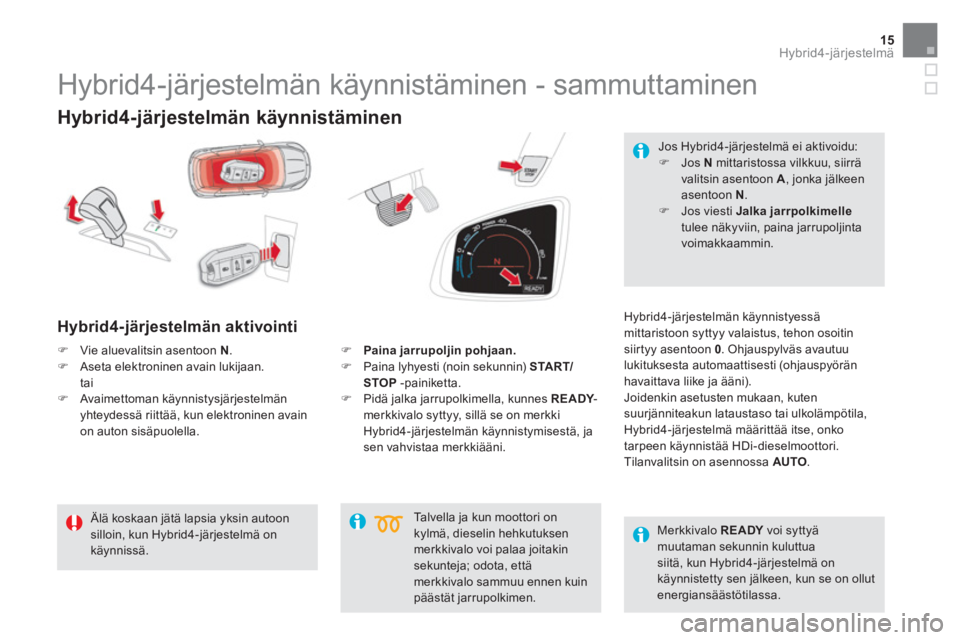

Hybrid4-järjestelmän käynnistäminen


Hybrid4-järjestelmän aktivointi

Hybrid4-järjestelmän käynnistyessä
mittaristoon syttyy valaistus, tehon osoitin
siirtyy asentoon 0
. Ohjauspylväs avautuu
lukituksesta automaattisesti (ohjauspyörän
havaittava liike ja ääni).
Joidenkin asetusten mukaan, kuten
suurjänniteakun lataustaso tai ulkolämpötila,
Hybrid4-järjestelmä määrittää itse, onko
tarpeen käynnistää HDi-dieselmoottori.
Tilanvalitsin on asennossa AUTO
.

Talvella ja kun moottori on
kylmä, dieselin hehkutuksen
merkkivalo voi palaa joitakin
sekunteja; odota, että
merkkivalo sammuu ennen kuin
päästät jarrupolkimen.






























Hybrid4-järjestelmän käynnistäminen - sammuttaminen


Älä koskaan jätä lapsia yksin autoon
silloin, kun Hybrid4-järjestelmä on
käynnissä.



)
Vie aluevalitsin asentoon N
.

)
Aseta elektroninen avain lukijaan.
tai


)
Avaimettoman käynnistysjärjestelmän
yhteydessä riittää, kun elektroninen avain
on auton sisäpuolella.
)
Paina jarrupoljin pohjaan.


)
Paina lyhyesti (noin sekunnin) START/
STOP
-painiketta.

)
Pidä jalka jarrupolkimella, kunnes READY
-
merkkivalo syttyy, sillä se on merkki
Hybrid4-järjestelmän käynnistymisestä, ja
sen vahvistaa merkkiääni.

Jos Hybrid4-järjestelmä ei aktivoidu:


)
Jos N
mittaristossa vilkkuu, siirrä
valitsin asentoon A
, jonka jälkeen
asentoon N
.

)
Jos viesti Jalka jarrpolkimelle

tulee näkyviin, paina jarrupoljinta
voimakkaammin.


Merkkivalo READY
voi syttyä
muutaman sekunnin kuluttua
siitä, kun Hybrid4-järjestelmä on
käynnistetty sen jälkeen, kun se on ollut
energiansäästötilassa.

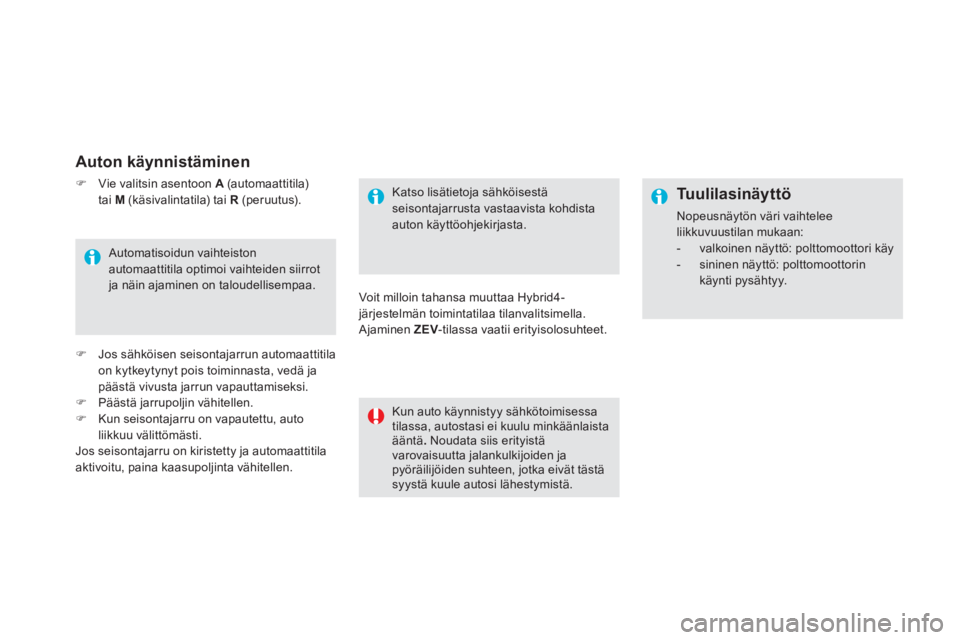

Auton käynnistäminen


Katso lisätietoja sähköisestä
seisontajarrusta vastaavista kohdista
auton käyttöohjekirjasta.

Voit milloin tahansa muuttaa Hybrid4-
järjestelmän toimintatilaa tilanvalitsimella.
Ajaminen ZEV
-tilassa vaatii erityisolosuhteet.

Kun auto käynnistyy sähkötoimisessa
tilassa, autostasi ei kuulu minkäänlaista
ääntä .
Noudata siis erityistä
varovaisuutta jalankulkijoiden ja
pyöräilijöiden suhteen, jotka eivät tästä
syystä kuule autosi lähestymistä.

Tuulilasinäyttö

Nopeusnäytön väri vaihtelee
liikkuvuustilan mukaan:


- valkoinen näyttö: polttomoottori käy

- sininen näyttö: polttomoottorin
käynti pysähtyy.

Automatisoidun vaihteiston
automaattitila optimoi vaihteiden siirrot
ja näin ajaminen on taloudellisempaa.


)
Jos sähköisen seisontajarrun automaattitila
on kytkeytynyt pois toiminnasta, vedä ja
päästä vivusta jarrun vapauttamiseksi.

)
Päästä jarrupoljin vähitellen.

)
Kun seisontajarru on vapautettu, auto
liikkuu välittömästi.
Jos seisontajarru on kiristetty ja automaattitila
aktivoitu, paina kaasupoljinta vähitellen.

)
Vie valitsin asentoon A
(automaat titila)
tai M
(käsivalintatila) tai R
(peruutus).
