CITROEN E-MEHARI 2017 Instructieboekjes (in Dutch)

69
e-mehari_nl_Chap06_caracteristiques-techniques_ed03-2016

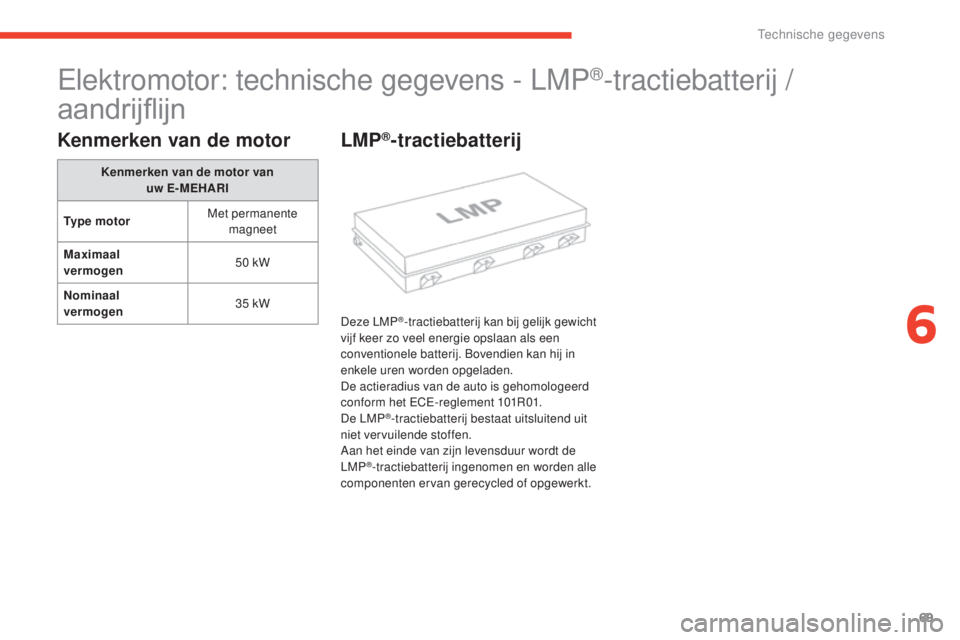

Elektromotor: technische gegevens - LMP®-tractiebatterij /
aandrijflijn
Kenmerken van de motor
Kenmerken van de motor van
uw E-MEHARI
Ty p e m o t o r Met permanente
magneet
Maximaal
vermogen 50 kW
Nominaal
vermogen 35 kW
LMP®-tractiebatterij
Deze LMP®-tractiebatterij kan bij gelijk gewicht
vijf keer zo veel energie opslaan als een
conventionele batterij. Bovendien kan hij in
enkele uren worden opgeladen.
De actieradius van de auto is gehomologeerd
conform het ECE-reglement 101R01.
De LMP
®-tractiebatterij bestaat uitsluitend uit
niet vervuilende stoffen.
Aan het einde van zijn levensduur wordt de
LMP
®-tractiebatterij ingenomen en worden alle
componenten ervan gerecycled of opgewerkt.
6
Technische gegevens

70
e-mehari_nl_Chap06_caracteristiques-techniques_ed03-2016

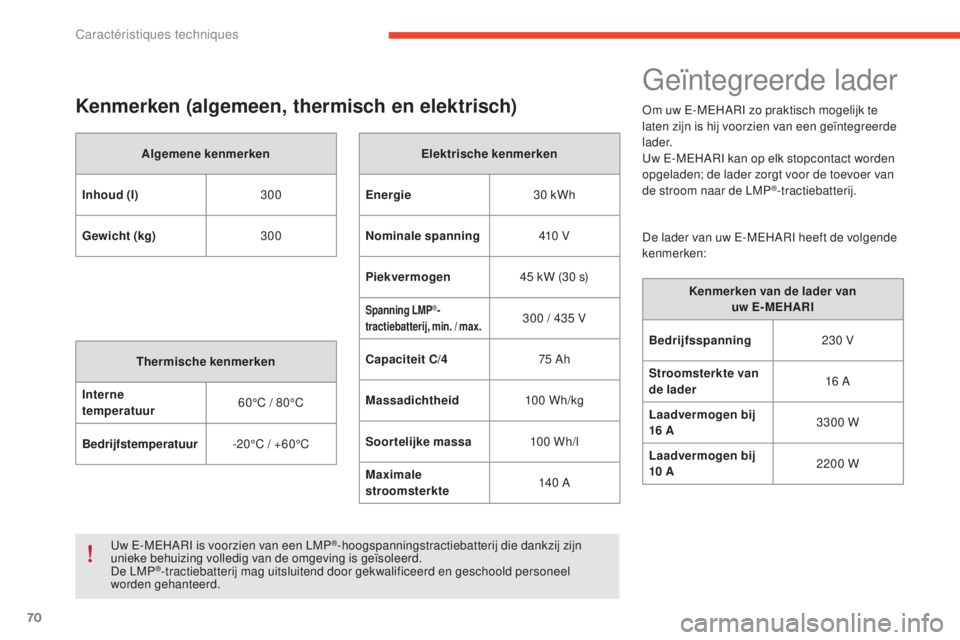

Kenmerken (algemeen, thermisch en elektrisch)
Algemene kenmerken
Inhoud (l) 300
Gewicht (kg) 300
Thermische kenmerken
Interne
temperatuur 60°C / 80°C
Bedrijfstemperatuur -20°C / +60°C Elektrische kenmerken
Energie 30 kWh
Nominale spanning 410 V
Piekvermogen 45 kW (30 s)
Spanning LMP®-
tractiebatterij, min. / max.300 / 435 V
Capaciteit C/4 75 Ah
Massadichtheid 10 0 Wh/kg
Soortelijke massa 10 0 Wh/l
Maximale
stroomsterkte 140 A
Uw E-MEHARI is voorzien van een LMP
®-hoogspanningstractiebatterij die dankzij zijn
unieke behuizing volledig van de omgeving is geïsoleerd.
De LMP
®-tractiebatterij mag uitsluitend door gekwalificeerd en geschoold personeel
worden gehanteerd.
Geïntegreerde lader
Om uw E-MEHARI zo praktisch mogelijk te
laten zijn is hij voorzien van een geïntegreerde
l a d e r.
Uw E-MEHARI kan op elk stopcontact worden
opgeladen; de lader zorgt voor de toevoer van
de stroom naar de LMP
®-tractiebatterij.
Kenmerken van de lader van uw


E-MEHARI
Bedrijfsspanning 230 V
Stroomsterkte van
de lader 16 A
Laadvermogen bij
16 A 3300 W
Laadvermogen bij
10 A 2200 W
De lader van uw E-MEHARI heeft de volgende
kenmerken:
Caractéristiques techniques

71
e-mehari_nl_Chap06_caracteristiques-techniques_ed03-2016

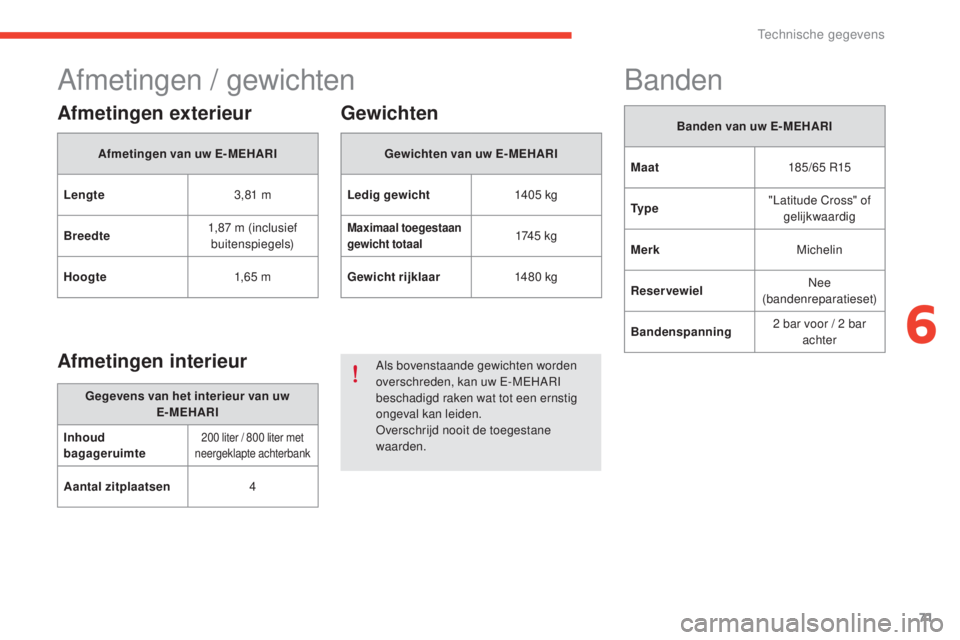

Afmetingen / gewichten
Afmetingen exterieur
Afmetingen van uw E-MEHARI
Lengte 3,81 m
Breedte 1,87 m (inclusief
buitenspiegels)
Hoogte 1,6 5 m
Afmetingen interieur
Gegevens van het interieur van uw
E-MEHARI
Inhoud
bagageruimte
200 liter / 800 liter met
neergeklapte achterbank
Aantal zitplaatsen 4
Gewichten
Gewichten van uw E- MEHARI
Ledig gewicht 140 5 kg
Maximaal toegestaan
gewicht totaal174 5 kg
Gewicht rijklaar 148 0 kg
Als bovenstaande gewichten worden
overschreden, kan uw E-MEHARI
beschadigd raken wat tot een ernstig
ongeval kan leiden.
Overschrijd nooit de toegestane
waarden.
Banden
Banden van uw E- MEHARI
Maat 185/65 R15
Ty p e "Latitude Cross" of
gelijkwaardig
Merk Michelin
Reservewiel Nee
(bandenreparatieset)
Bandenspanning 2 bar voor / 2 bar
achter
6
Technische gegevens

72
e-mehari_nl_Chap06_caracteristiques-techniques_ed03-2016
Prestaties
Prestaties van uw E- MEHARI
Ver mogen 50
kW
Topsnelheid 110
km/h (elektronisch begrensd)
Acceleratie 0
–
50

km/h 6,4
s
Actieradius
De actieradius van de auto is gehomologeerd
volgens het Europese reglement ECE 101R01.
In de praktijk kan de actieradius van een
elektrische auto variëren afhankelijk van
meerdere factoren die u deels kunt beïnvloeden
om de actieradius te vergroten. Deze factoren zijn:
●

d
e snelheid en de rijstijl
●
h
et wegtype
●
h
et thermische comfort
●
d
e banden
●
h
et gebruik van elektrische accessoires
●
d
e belading van de auto
Tips
●
r
ijd met constante snelheid
●

p
as uw rijstijl aan om zo min mogelijk
energie te verbruiken
●

p
robeer zo veel mogelijk energie
terug te winnen: anticipeer op andere
weggebruikers door gas los te laten of
geleidelijk af te remmen
De snelheid en de rijstijl
Als u snel rijdt, heeft de auto een kortere
actieradius.
Bij een sportieve rijstijl heeft de auto een
kortere actieradius: houd bij voorkeur een
rustige rijstijl aan.
Het wegtype
Trap het gaspedaal op een helling niet dieper in
om op snelheid te blijven, maar geef even veel
gas als op een vlakke weg: houd bij voorkeur
het gaspedaal even diep ingetrapt.
Het thermische comfort
Het gebruik van de ver warming of de
airconditioning beperkt de actieradius van de
auto.
De banden
Een te lage bandenspanning zorgt voor een
hoger energieverbruik.
Houd u aan de voor uw auto voorgeschreven
bandenspanning.
Monteer bij vervanging bij voorkeur banden
van hetzelfde merk, met dezelfde maat, van
hetzelfde type en met dezelfde structuur als de
originele banden.
Wanneer banden met verschillende kenmerken
zijn gemonteerd, neemt de actieradius van de
auto significant af.
De belading van de auto
Vervoer niet onnodig voor werpen in uw auto.
Caractéristiques techniques

73
e-mehari_nl_Chap06_caracteristiques-techniques_ed03-2016

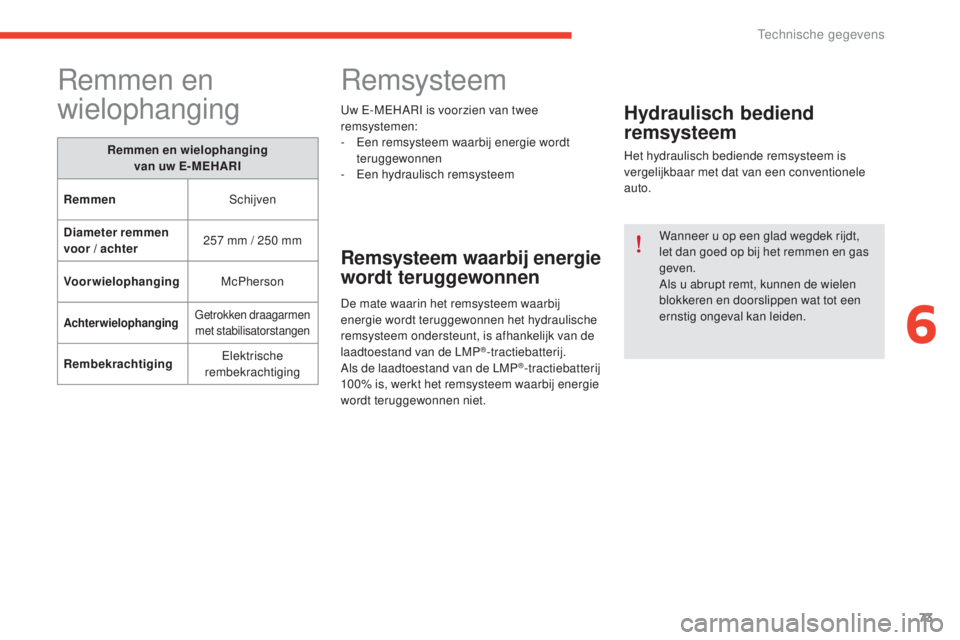

Remmen en
wielophanging
Remmen en wielophanging
van uw E- MEHARI
Remmen Schijven
Diameter remmen
voor / achter 257
mm / 250 mm
Voorwielophanging McPherson
AchterwielophangingGetrokken draagarmen
met stabilisatorstangen
Rembekrachtiging Elektrische
rembekrachtiging
Remsysteem
Uw E-MEHARI is voorzien van twee
remsystemen:
-

E
en remsysteem waarbij energie wordt
teruggewonnen
-

E
en hydraulisch remsysteem
Remsysteem waarbij energie
wordt teruggewonnen
De mate waarin het remsysteem waarbij
energie wordt teruggewonnen het hydraulische
remsysteem ondersteunt, is afhankelijk van de
laadtoestand van de LMP
®-tractiebatterij.
Als de laadtoestand van de LMP®-tractiebatterij
100%

is, werkt het remsysteem waarbij energie
wordt teruggewonnen niet.
Hydraulisch bediend
remsysteem
Het hydraulisch bediende remsysteem is
vergelijkbaar met dat van een conventionele
auto.
Wanneer u op een glad wegdek rijdt,
let dan goed op bij het remmen en gas
geven.
Als u abrupt remt, kunnen de wielen
blokkeren en doorslippen wat tot een
ernstig ongeval kan leiden.
6
Technische gegevens

74

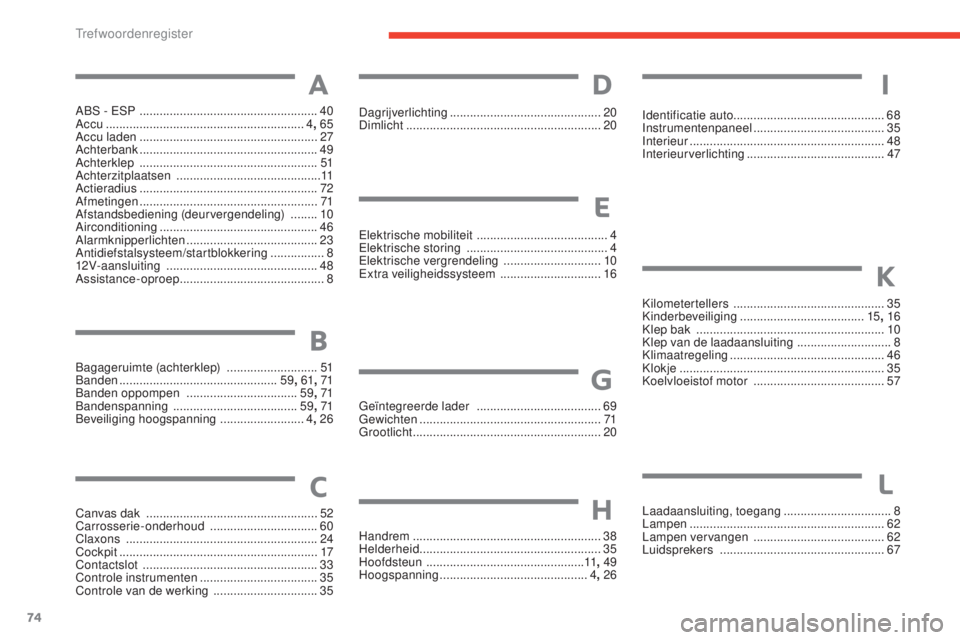

e-mehari_nl_Chap07_index-alpha_ed03-2016
ABS - ESP .....................................................40
Ac cu ........................................................... 4, 65
Accu laden


..................................................... 27
Achterbank


..................................................... 49
Achterklep
..................................................... 51
Achterzitplaatsen
........................................... 11
Actieradius


..................................................... 72
Afmetingen
..................................................... 71
A

fstandsbediening (deurvergendeling) ........10
Airconditioning
...............................

................46
Alarmknipperlichten


....................................... 23
Antidiefstalsysteem/startblokkering


................8
12V-aansluiting
............................................. 48
Assistance-oproep


........................................... 8
Canvas dak
................................................... 52
Carrosserie-onderhoud

................................60
C

laxons ......................................................... 24
Cockpit
........................................................... 17
C

ontactslot .................................................... 33
Controle instrumenten
................................... 35
C

ontrole van de werking
...............................35E

lektrische mobiliteit
.......................................4
E

lektrische storing ..........................................4
Elektrische vergrendeling

.............................10
E

xtra veiligheidssysteem ..............................16
Geïntegreerde lader
.....................................69
Gewichten


......................................................71
Grootlicht


........................................................20
Handrem


........................................................38
Helderheid


......................................................35
Hoofdsteun
...............................................11, 49
Hoogspanning


............................................4, 26
A
B
C
E
D
Bagageruimte (achterklep) ........................... 51
B anden ............................................... 59, 61 , 71
Banden oppompen
................................. 59, 71
Bandenspanning
..................................... 59, 71
Beveiliging hoogspanning
.........................4, 26
G
H
Identificatie auto ............................................. 68
Instrumentenpaneel ....................................... 35
In
terieur
...............
........................................... 48
Interieurverlichting


......................................... 47
I
Kilometertellers ............................................. 35
K inderbeveiliging ..................................... 15, 16
Klep bak

...............
......................................... 10
Klep van de laadaansluiting
............................8
Klimaatregeling


.............................................. 46
Klokje


............................................................. 35
Koelvloeistof motor
....................................... 57
Laadaansluiting, toegang


................................8
Lampen


.......................................................... 62
Lampen vervangen

....................................... 62
L

uidsprekers
................................................. 67
K
L
Dagrijverlichting ............................................. 20
Dimlicht .......................................................... 20
Trefwoordenregister

75

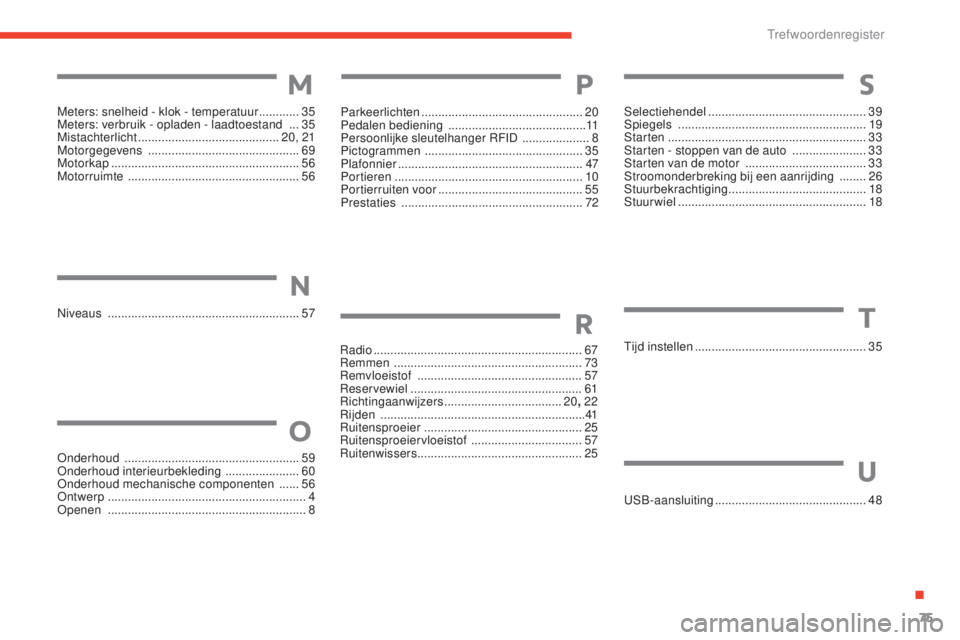

e-mehari_nl_Chap07_index-alpha_ed03-2016
Niveaus .........................................................57Parkeerlichten
................................................
20
P
edalen bediening .........................................
11
Persoonlijke sleutelhanger RFID ....................
8
Pictogrammen ...............................................
35
Plafonnier

.......................................................
47
Portieren

........................................................
10
Portierruiten voor

...........................................
55
Prestaties ......................................................
72
Radio

..............................................................67
Remmen
........................................................73
Remvloeistof
.................................................57
Reservewiel


...................................................61
Richtingaanwijzers


...................................20, 22
Rijden

...............
..............................................41
Ruitensproeier

...............................................25
R

uitensproeiervloeistof
.................................57
R

uitenwissers
.................................................25
O

nderhoud
.................................................... 59
O

nderhoud interieurbekleding ......................60
Onderhoud mechanische componenten
......56
Ontwerp ........................................................... 4
Openen

...............
............................................ 8
O
P
N
R
Meters: snelheid - klok - temperatuur ............35
M eters: verbruik - opladen - laadtoestand ...35
Mistachterlicht


.......................................... 20, 21
Motorgegevens

............................................. 69
M

otorkap

........................................................ 56
Motorruimte

...............................
....................56
M
Selectiehendel ............................................... 39
Spiegels ........................................................ 19
Starten ........................................................... 33
Starten - stoppen van de auto

......................33
S

tarten van de motor .................................... 33
Stroomonderbreking bij een aanrijding
........26
Stuurbekrachtiging


......................................... 18
Stuurwiel


........................................................ 18
S
Tijd instellen ................................................... 35
USB-aansluiting

............................................. 48
T
U
.

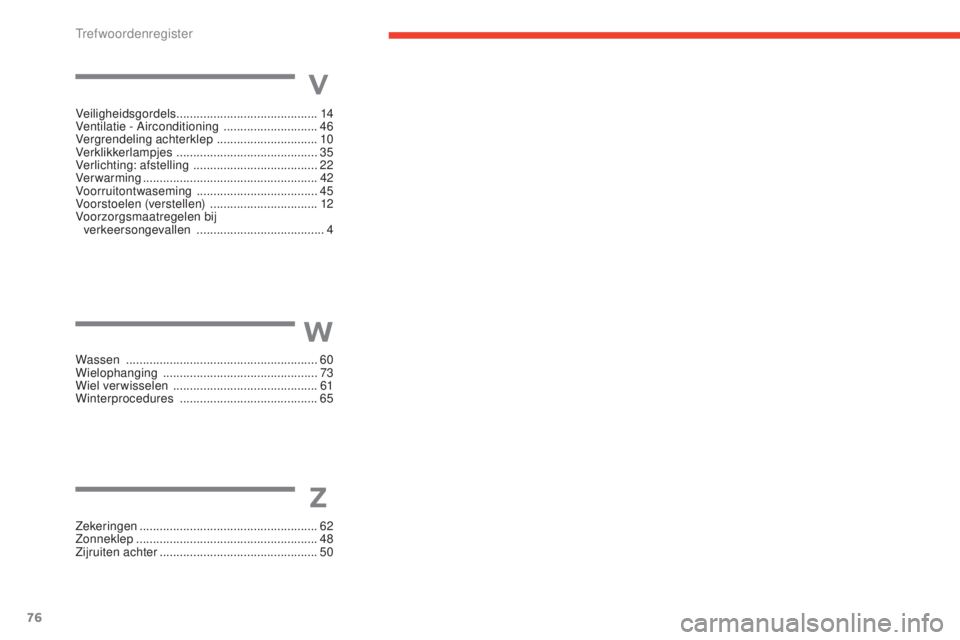

Trefwoordenregister

76
e-mehari_nl_Chap07_index-alpha_ed03-2016
Veiligheidsgordels .......................................... 14
Ventilatie - Airconditioning ............................46
Vergrendeling achterklep
..............................10
Verklikkerlampjes

.......................................... 35
V

erlichting: afstelling
..................................... 2

2
Verwarming
...............................

.....................42
Voorruitontwaseming
.................................... 45
Voorstoelen (verstellen)

................................12
V

oorzorgsmaatregelen bij verkeersongevallen
...................................... 4
V
Wassen ......................................................... 60
Wielophanging .............................................. 73
W
iel verwisselen ........................................... 61
Winterprocedures
......................................... 65
W
Zekeringen ..................................................... 62
Zonneklep ...................................................... 48
Zijruiten achter


............................................... 50
Z
Trefwoordenregister

e-mehari_nl_Chap07_index-alpha_ed03-2016

e-mehari_nl_Chap07_index-alpha_ed03-2016
