Page 31 of 85
29
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

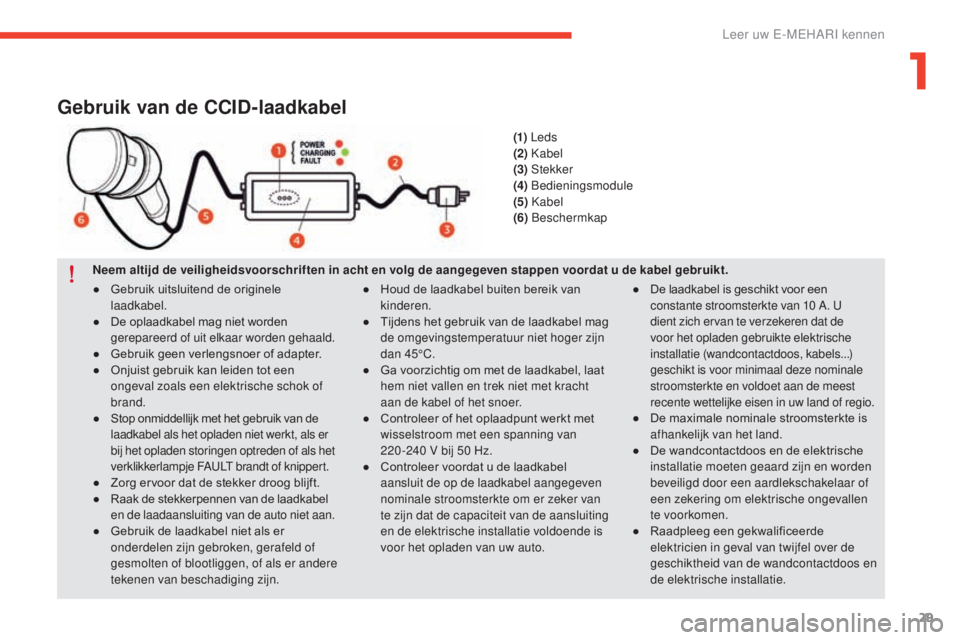

Gebruik van de CCID-laadkabel
Neem altijd de veiligheidsvoorschriften in acht en volg de aangegeven stappen voordat u de kabel gebruikt.●
H
oud de laadkabel buiten bereik van
kinderen.
●
T
ijdens het gebruik van de laadkabel mag
de omgevingstemperatuur niet hoger zijn
dan 45°C.
●
G
a voorzichtig om met de laadkabel, laat
hem niet vallen en trek niet met kracht
aan de kabel of het snoer.
●
C
ontroleer of het oplaadpunt werkt met
wisselstroom met een spanning van
220 -240 V bij 50 Hz.
●
C
ontroleer voordat u de laadkabel
aansluit de op de laadkabel aangegeven
nominale stroomsterkte om er zeker van
te zijn dat de capaciteit van de aansluiting
en de elektrische installatie voldoende is
voor het opladen van uw auto.
●
G
ebruik uitsluitend de originele
laadkabel.
●
D
e oplaadkabel mag niet worden
gerepareerd of uit elkaar worden gehaald.
●
G
ebruik geen verlengsnoer of adapter.
●
O
njuist gebruik kan leiden tot een
ongeval zoals een elektrische schok of
brand.
●
S
top onmiddellijk met het gebruik van de
laadkabel als het opladen niet werkt, als er
bij het opladen storingen optreden of als het
verklikkerlampje FAULT brandt of knippert.
●
Z
org ervoor dat de stekker droog blijft.
●
R
aak de stekkerpennen van de laadkabel
en de laadaansluiting van de auto niet aan.
●
G
ebruik de laadkabel niet als er
onderdelen zijn gebroken, gerafeld of
gesmolten of blootliggen, of als er andere
tekenen van beschadiging zijn. ●
D
e laadkabel is geschikt voor een
constante stroomsterkte van 10 A. U
dient zich ervan te verzekeren dat de
voor het opladen gebruikte elektrische
installatie (wandcontactdoos, kabels...)
geschikt is voor minimaal deze nominale
stroomsterkte en voldoet aan de meest
recente wettelijke eisen in uw land of regio.
●
D
e maximale nominale stroomsterkte is
afhankelijk van het land.
●
D
e wandcontactdoos en de elektrische
installatie moeten geaard zijn en worden
beveiligd door een aardlekschakelaar of
een zekering om elektrische ongevallen
te voorkomen.
●
R
aadpleeg een gekwalificeerde
elektricien in geval van twijfel over de
geschiktheid van de wandcontactdoos en
de elektrische installatie.
(1)
Leds
(2) Kabel
(3) Stekker
(4) Bedieningsmodule
(5) Kabel
(6) Beschermkap
1
Leer uw E-MEHARI kennen
Page 32 of 85
30
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

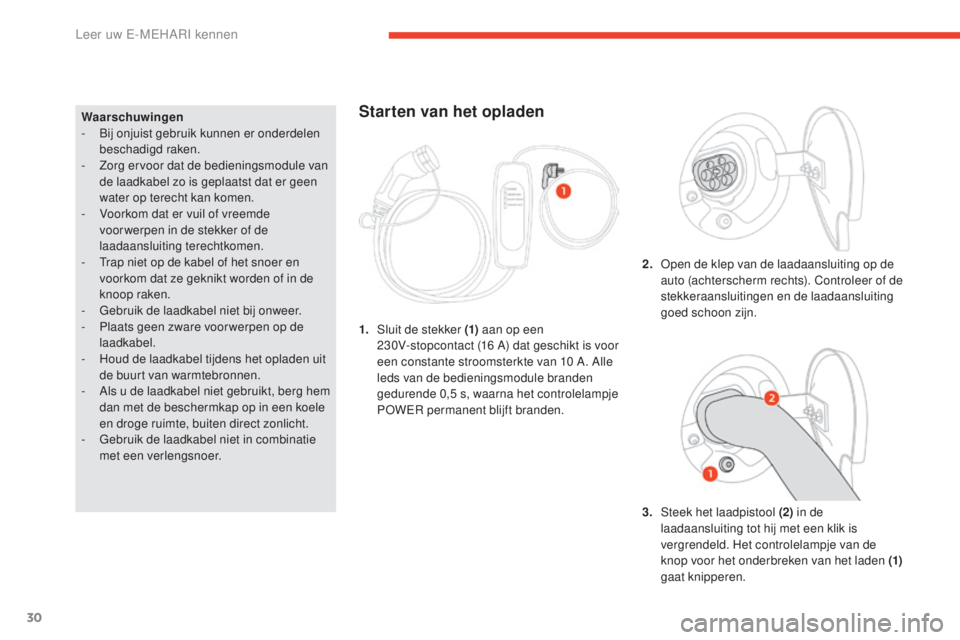

Waarschuwingen
- B ij onjuist gebruik kunnen er onderdelen
beschadigd raken.
-
Z
org ervoor dat de bedieningsmodule van
de laadkabel zo is geplaatst dat er geen
water op terecht kan komen.
-
V
oorkom dat er vuil of vreemde
voor werpen in de stekker of de
laadaansluiting terechtkomen.
-
T
rap niet op de kabel of het snoer en
voorkom dat ze geknikt worden of in de
knoop raken.
-
G
ebruik de laadkabel niet bij onweer.
-
P
laats geen zware voor werpen op de
laadkabel.
-
H
oud de laadkabel tijdens het opladen uit
de buurt van warmtebronnen.
-
A
ls u de laadkabel niet gebruikt, berg hem
dan met de beschermkap op in een koele
en droge ruimte, buiten direct zonlicht.
-
G
ebruik de laadkabel niet in combinatie
met een verlengsnoer.Starten van het opladen
3. Steek het laadpistool (2) in de
laadaansluiting tot hij met een klik is
vergrendeld. Het controlelampje van de
knop voor het onderbreken van het laden (1)
gaat knipperen.
1.
S
luit de stekker (1)
aan op een
230V-stopcontact (16 A) dat geschikt is voor
een constante stroomsterkte van 10 A. Alle
leds van de bedieningsmodule branden
gedurende 0,5 s, waarna het controlelampje
POWER permanent blijft branden. 2.
O
pen de klep van de laadaansluiting op de
auto (achterscherm rechts). Controleer of de
stekkeraansluitingen en de laadaansluiting
goed schoon zijn.
Leer uw E-MEHARI kennen

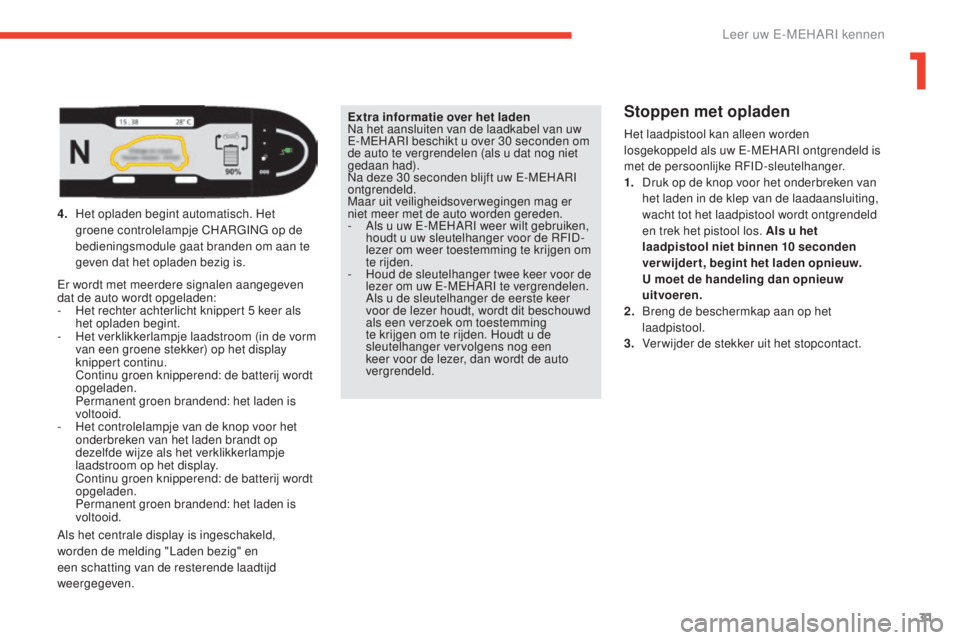

Page 33 of 85
31
e-mehari_nl_Chap01_faite-connaissance_ed03-2016
Extra informatie over het laden
Na het aansluiten van de laadkabel van uw
E-MEHARI beschikt u over 30 seconden om
de auto te vergrendelen (als u dat nog niet
gedaan had).
Na deze 30 seconden blijft uw E-MEHARI
ontgrendeld.
Maar uit veiligheidsoverwegingen mag er
niet meer met de auto worden gereden.
-
A
ls u uw E-MEHARI weer wilt gebruiken,
houdt u uw sleutelhanger voor de RFID-
lezer om weer toestemming te krijgen om
te rijden.
-
H
oud de sleutelhanger twee keer voor de
lezer om uw E-MEHARI te vergrendelen.
A
ls u de sleutelhanger de eerste keer
voor de lezer houdt, wordt dit beschouwd
als een verzoek om toestemming
te krijgen om te rijden. Houdt u de
sleutelhanger vervolgens nog een
keer voor de lezer, dan wordt de auto
vergrendeld.Stoppen met opladen
Het laadpistool kan alleen worden
losgekoppeld als uw E-MEHARI ontgrendeld is
met de persoonlijke RFID-sleutelhanger.
1.
D
ruk op de knop voor het onderbreken van
het laden in de klep van de laadaansluiting,
wacht tot het laadpistool wordt ontgrendeld
en trek het pistool los. Als u het
laadpistool niet binnen 10 seconden
verwijdert, begint het laden opnieuw.
U moet de handeling dan opnieuw
uitvoeren.
2.
B
reng de beschermkap aan op het
laadpistool.
3.
V
er wijder de stekker uit het stopcontact.
4.
H
et opladen begint automatisch. Het
groene controlelampje CHARGING op de
bedieningsmodule gaat branden om aan te
geven dat het opladen bezig is.
Er wordt met meerdere signalen aangegeven
dat de auto wordt opgeladen:
-
H
et rechter achterlicht knippert 5 keer als
het opladen begint.
-
H
et verklikkerlampje laadstroom (in de vorm
van een groene stekker) op het display
knippert continu.
C
ontinu groen knipperend: de batterij wordt
opgeladen.
P
ermanent groen brandend: het laden is
voltooid.
-
H
et controlelampje van de knop voor het
onderbreken van het laden brandt op
dezelfde wijze als het verklikkerlampje
laadstroom op het display.
C
ontinu groen knipperend: de batterij wordt
opgeladen.
P
ermanent groen brandend: het laden is
voltooid.
Als het centrale display is ingeschakeld,
worden de melding "Laden bezig" en
een schatting van de resterende laadtijd
weergegeven.
1
Leer uw E-MEHARI kennen
Page 34 of 85
32
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

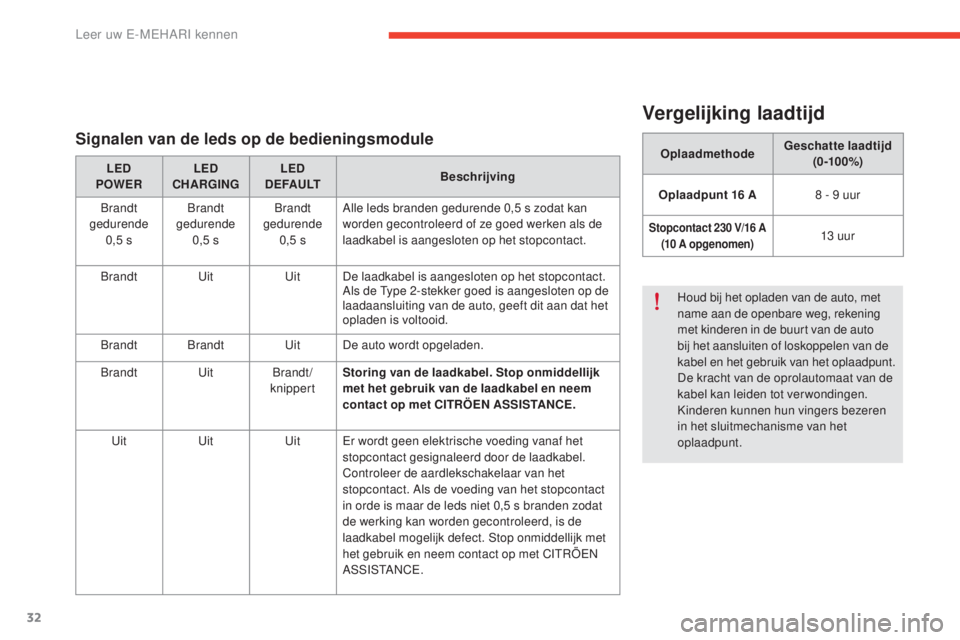

Vergelijking laadtijd
OplaadmethodeGeschatte laadtijd
(0 -10 0%)
Oplaadpunt 16 A 8 - 9 uur
Stopcontact 230 V/16 A
(10 A opgenomen)13 uur
Houd bij het opladen van de auto, met
name aan de openbare weg, rekening
met kinderen in de buurt van de auto
bij het aansluiten of loskoppelen van de
kabel en het gebruik van het oplaadpunt.
De kracht van de oprolautomaat van de
kabel kan leiden tot verwondingen.
Kinderen kunnen hun vingers bezeren
in het sluitmechanisme van het
oplaadpunt.
Signalen van de leds op de bedieningsmodule
LED
POWER LED
CHARGING LED
DEFAULT Beschrijving
Brandt
gedurende 0,5
s Brandt
gedurende 0,5
sBrandt
gedurende 0,5
sAlle leds branden gedurende 0,5 s zodat kan
worden gecontroleerd of ze goed werken als de
laadkabel is aangesloten op het stopcontact.
Brandt UitUitDe laadkabel is aangesloten op het stopcontact.
Als de Type 2-stekker goed is aangesloten op de
laadaansluiting van de auto, geeft dit aan dat het
opladen is voltooid.
Brandt Brandt UitDe auto wordt opgeladen.
Brandt UitBrandt/
knippert Storing van de laadkabel. Stop onmiddellijk
met het gebruik van de laadkabel en neem
contact op met CITRÖEN ASSISTANCE.
Uit UitUitEr wordt geen elektrische voeding vanaf het
stopcontact gesignaleerd door de laadkabel.
Controleer de aardlekschakelaar van het
stopcontact. Als de voeding van het stopcontact
in orde is maar de leds niet 0,5 s branden zodat
de werking kan worden gecontroleerd, is de
laadkabel mogelijk defect. Stop onmiddellijk met
het gebruik en neem contact op met CITRÖEN
ASSISTANCE.
Leer uw E-MEHARI kennen
Page 35 of 85
33
e-mehari_nl_Chap02_conduite_ed03-2016

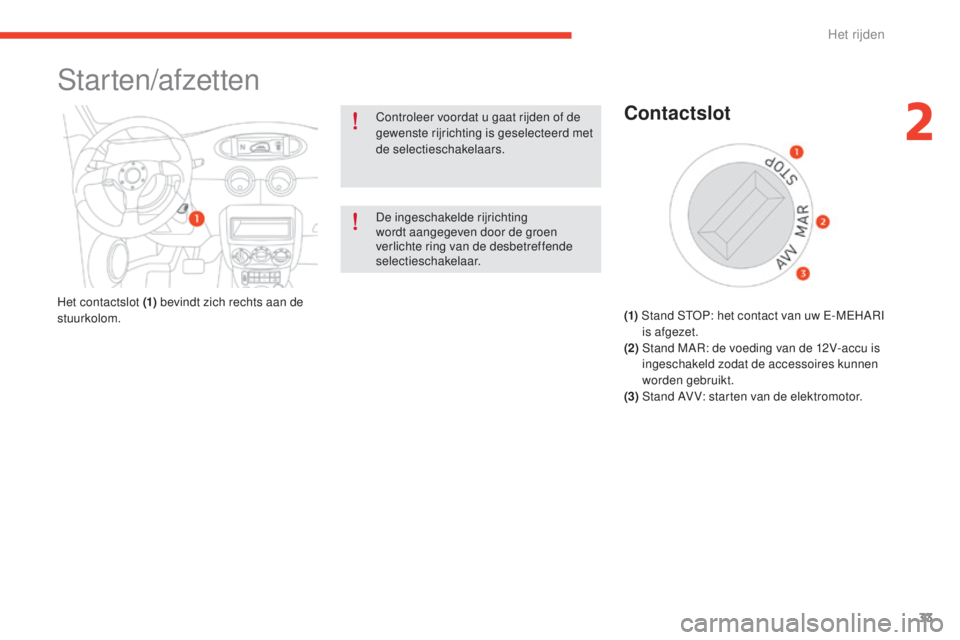

Starten/afzetten
Controleer voordat u gaat rijden of de
gewenste rijrichting is geselecteerd met
de selectieschakelaars.
De ingeschakelde rijrichting
wordt aangegeven door de groen
verlichte ring van de desbetreffende
selectieschakelaar.
Het contactslot (1) bevindt zich rechts aan de
stuurkolom.Contactslot
(1) Stand STOP: het contact van uw E-MEHARI
is afgezet.
(2) Stand MAR: de voeding van de 12V-accu is
ingeschakeld zodat de accessoires kunnen
worden gebruikt.
(3) Stand AV V: starten van de elektromotor.
2
Het rijden
Page 36 of 85
34
e-mehari_nl_Chap02_conduite_ed03-2016
Uw E-MEHARI is een elektrische auto
die geen motorgeluid maakt.
Bij het starten van de elektromotor van
uw E-MEHARI is geen geluid te horen.
Let bij elke manoeuvre extra goed
op de omgeving, in het bijzonder
op fietsers, voetgangers en andere
verkeersdeelnemers die u mogelijk niet
horen aankomen.

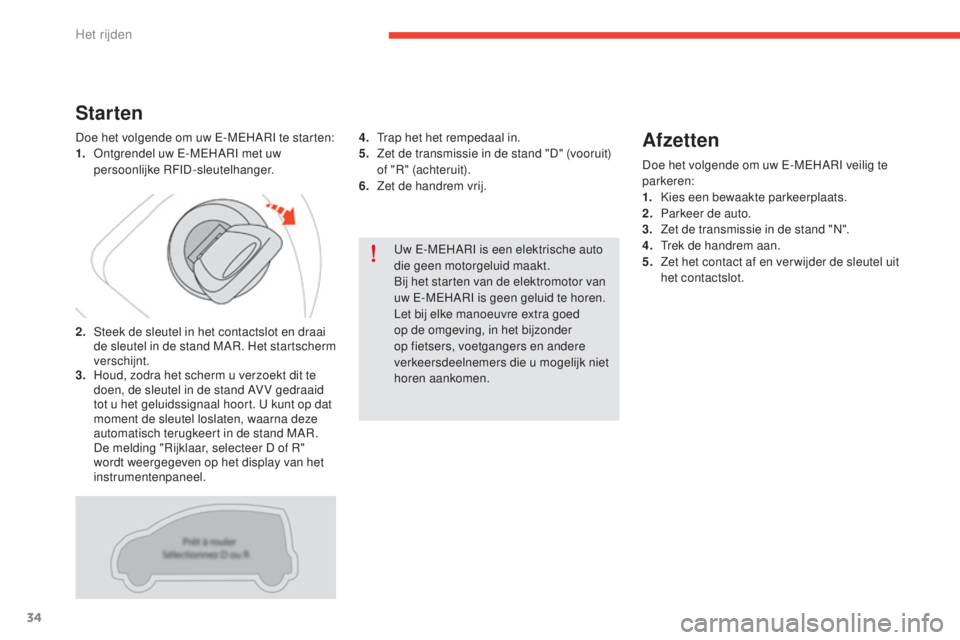

Starten
Doe het volgende om uw E-MEHARI te starten:
1. Ontgrendel uw E-MEHARI met uw
persoonlijke RFID-sleutelhanger.
2.
S
teek de sleutel in het contactslot en draai
de sleutel in de stand MAR. Het startscherm
verschijnt.
3.
H
oud, zodra het scherm u verzoekt dit te
doen, de sleutel in de stand AV V gedraaid
tot u het geluidssignaal hoort. U kunt op dat
moment de sleutel loslaten, waarna deze
automatisch terugkeert in de stand MAR.
De melding "Rijklaar, selecteer D of R"
wordt weergegeven op het display van het
instrumentenpaneel. 4. T
rap het het rempedaal in.
5. Z et de transmissie in de stand "D" (vooruit)
of "R" (achteruit).
6.
Z
et de handrem vrij.Afzetten
Doe het volgende om uw E-MEHARI veilig te
parkeren:
1.
K
ies een bewaakte parkeerplaats.
2.
P
arkeer de auto.
3.
Z
et de transmissie in de stand "N".
4.
T
rek de handrem aan.
5.
Z
et het contact af en ver wijder de sleutel uit
het contactslot.
Het rijden
Page 37 of 85
35
e-mehari_nl_Chap02_conduite_ed03-2016

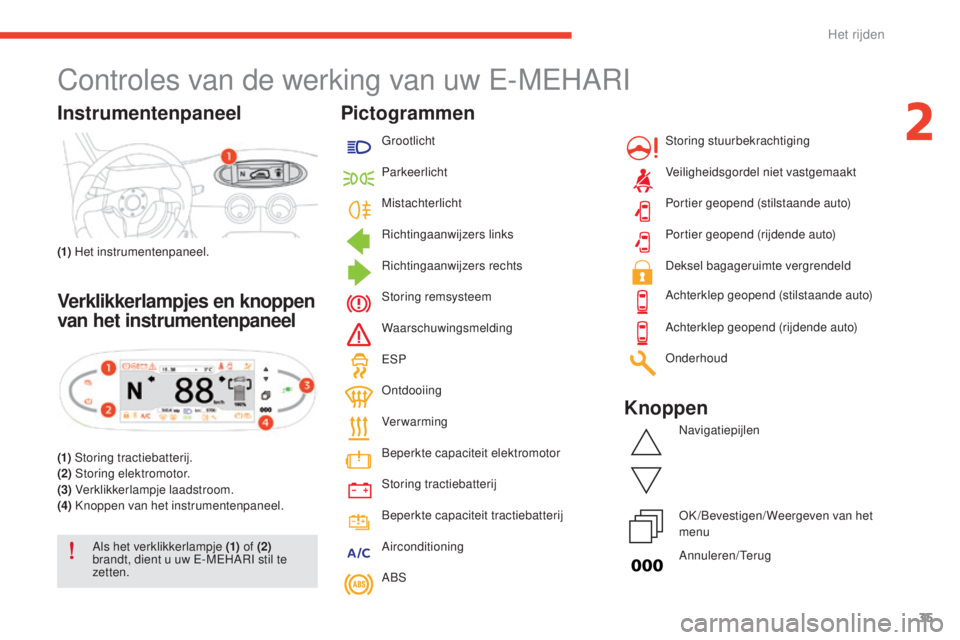

Controles van de werking van uw E-MEHARI
Instrumentenpaneel
(1) Het instrumentenpaneel.
Verklikkerlampjes en knoppen
van het instrumentenpaneel
(1) Storing tractiebatterij.
(2) Storing elektromotor.
(3) Verklikkerlampje laadstroom.
(4) Knoppen van het instrumentenpaneel.
Als het verklikkerlampje (1) of (2)
brandt, dient u uw E-MEHARI stil te
zetten.
Pictogrammen
Grootlicht
Parkeerlicht
Mistachterlicht
Richtingaanwijzers links
Richtingaanwijzers rechts
Storing remsysteem
Waarschuwingsmelding
ESP
Ontdooiing
Verwarming
Beperkte capaciteit elektromotor
Storing tractiebatterij
Beperkte capaciteit tractiebatterij Deksel bagageruimte vergrendeld
Airconditioning
ABS Storing stuurbekrachtiging
Veiligheidsgordel niet vastgemaakt
Portier geopend (stilstaande auto)
Portier geopend (rijdende auto)
Achterklep geopend (stilstaande auto)
Achterklep geopend (rijdende auto)
Onderhoud
Knoppen
Navigatiepijlen
OK/Bevestigen/Weergeven van het
menu
Annuleren/Terug
2
Het rijden
Page 38 of 85
36
e-mehari_nl_Chap02_conduite_ed03-2016

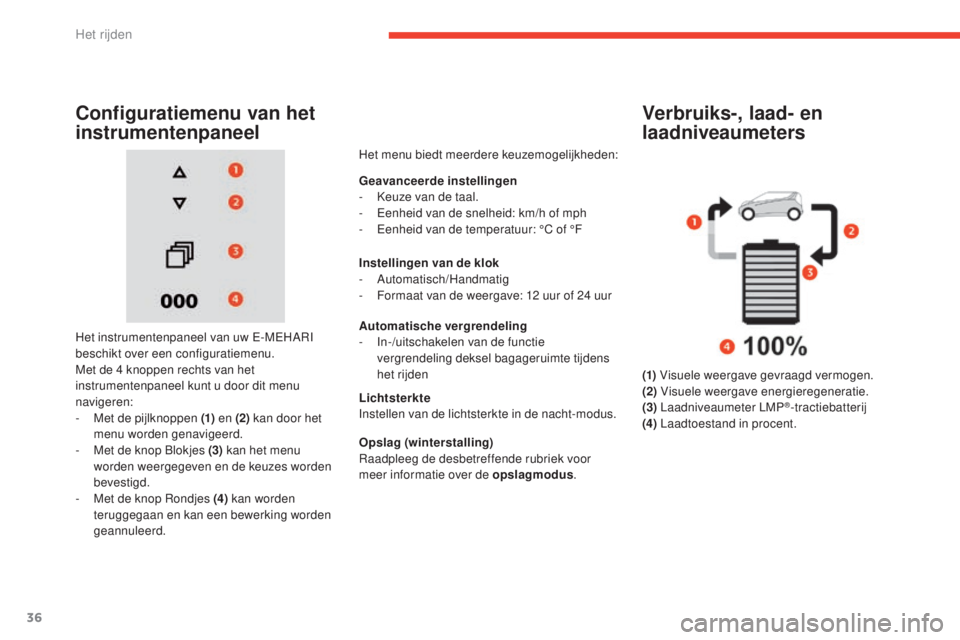

Verbruiks-, laad- en
laadniveaumeters
(1) Visuele weergave gevraagd vermogen.
(2) Visuele weergave energieregeneratie.
(3) Laadniveaumeter LMP
®-tractiebatterij
(4) Laadtoestand in procent.
Configuratiemenu van het
instrumentenpaneel
Het instrumentenpaneel van uw E-MEHARI
beschikt over een configuratiemenu.
Met de 4 knoppen rechts van het
instrumentenpaneel kunt u door dit menu
navigeren:
-
M
et de pijlknoppen (1) en (2) kan door het
menu worden genavigeerd.
-
M
et de knop Blokjes (3) kan het menu
worden weergegeven en de keuzes worden
bevestigd.
-
M
et de knop Rondjes (4) kan worden
teruggegaan en kan een bewerking worden
geannuleerd. Het menu biedt meerdere keuzemogelijkheden:
Geavanceerde instellingen
-
K
euze van de taal.
-
E
enheid van de snelheid: km/h of mph
-
E
enheid van de temperatuur: °C of °F
Instellingen van de klok
-
Automatisch/Handmatig
-
F
ormaat van de weergave: 12 uur of 24 uur
Automatische vergrendeling
- I n-/uitschakelen van de functie
vergrendeling deksel bagageruimte tijdens
het rijden
Lichtsterkte
Instellen van de lichtsterkte in de nacht-modus.
Opslag (winterstalling)
Raadpleeg de desbetreffende rubriek voor
meer informatie over de opslagmodus .
Het rijden
Page 39 of 85
37
e-mehari_nl_Chap02_conduite_ed03-2016

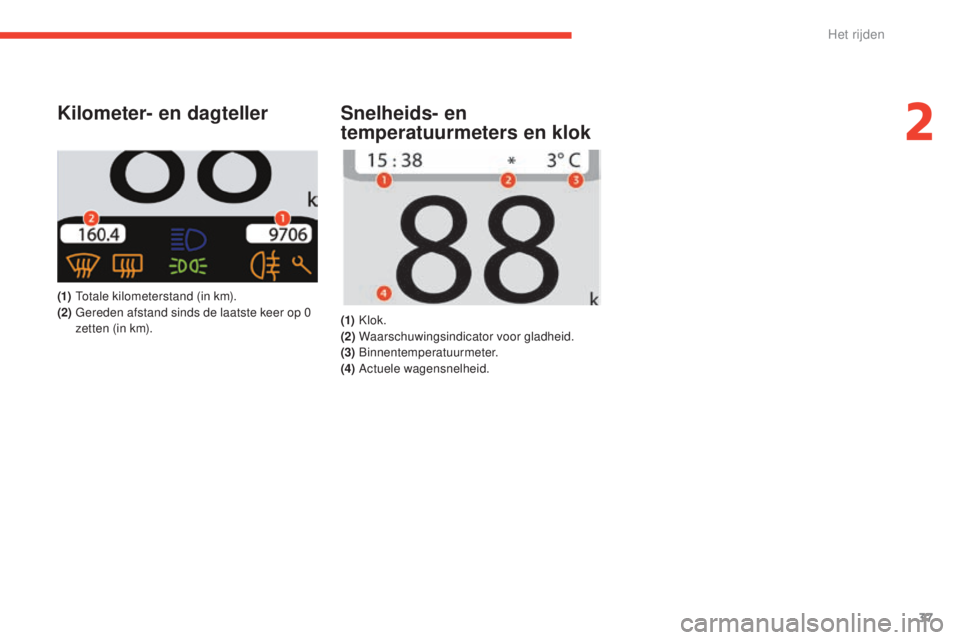

Kilometer- en dagteller
(1) Totale kilometerstand (in km).
(2) G ereden afstand sinds de laatste keer op 0
zetten (in
km).
Snelheids- en
temperatuurmeters en klok
(1) Klok.
(2) W aarschuwingsindicator voor gladheid.
(3)
B
innentemperatuurmeter.
(4)
Ac
tuele wagensnelheid.
2
Het rijden
Page 40 of 85
38
e-mehari_nl_Chap02_conduite_ed03-2016
Handrem
Trek altijd de handrem aan als u uw
auto verlaat.NB
Bij vorst kan de handrem vastvriezen
waardoor hij niet meer vrijgezet kan worden.
Als de auto op een helling staat, draai
dan de wielen tegen het trottoir, trek de
handrem aan en zet het contact af.
Controleer voordat u wegrijdt of de
handrem is vrijgezet.
Als de handrem niet is vrijgezet, kan hij
beschadigd raken wat tot een ongeval
kan leiden.
Zet de handrem nooit vanaf de
buitenzijde van de auto vrij. Laat geen kinderen zonder toezicht
achter in de auto.
Ze zouden de handrem kunnen
vrijzetten en zo een ongeval
veroorzaken.
Laat het rempedaal pas los als de
handrem volledig aangetrokken is.
Als de handrem niet is aangetrokken,
kan de auto in beweging komen en een
ongeval veroorzaken.Aantrekken van de handrem
Trek de hendel (1)
zo ver mogelijk omhoog om
de handrem aan te trekken en te voorkomen
dat de auto in beweging kan komen.
Er brandt een verklikkerlampje op het
instrumentenpaneel als de handrem is
aangetrokken.
Het rijden
