CITROEN E-MEHARI 2017 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2017, Model line: E-MEHARI, Model: CITROEN E-MEHARI 2017Pages: 85, PDF Dimensioni: 2.39 MB
Page 1 of 85
e-mehari_it_Chap00_couverture_ed03-2016
Guida d'uso
Page 2 of 85
e-mehari_it_Chap00_couverture_ed03-2016
Page 3 of 85

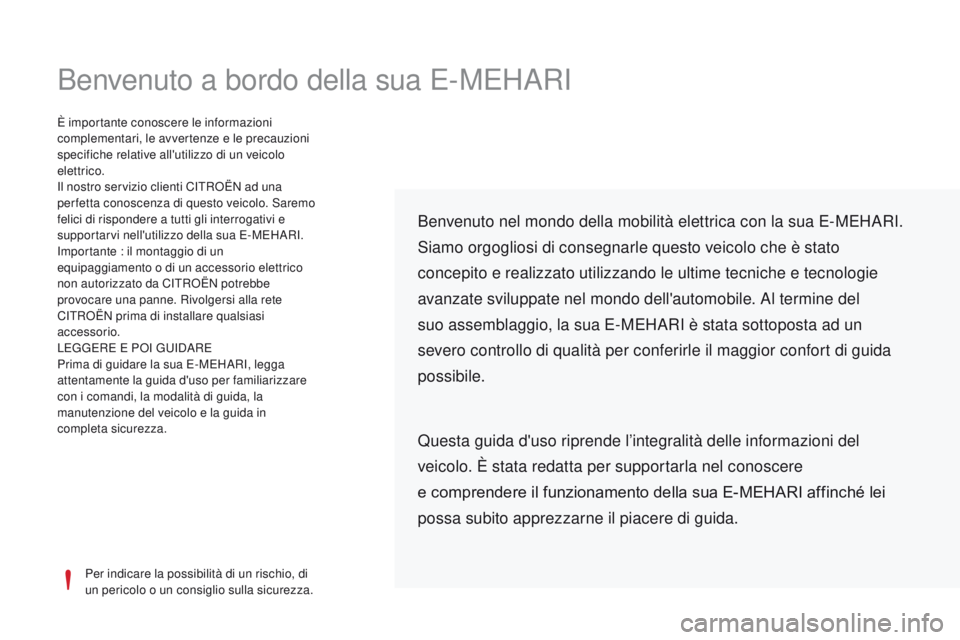

Benvenuto a bordo della sua E-MEHARI
Per indicare la possibilità di un rischio, di
un pericolo o un consiglio sulla sicurezza.
È importante conoscere le informazioni
complementari, le avvertenze e le precauzioni
specifiche relative all'utilizzo di un veicolo
elettrico.
Il nostro servizio clienti CITROËN ad una
per fetta conoscenza di questo veicolo. Saremo
felici di rispondere a tutti gli interrogativi e
supportarvi nell'utilizzo della sua E-MEHARI.
Importante : il montaggio di un
equipaggiamento o di un accessorio elettrico
non autorizzato da CITROËN potrebbe
provocare una panne. Rivolgersi alla rete
CITROËN prima di installare qualsiasi
accessorio.
LEGGERE E POI GUIDARE
Prima di guidare la sua E-MEHARI, legga
attentamente la guida d'uso per familiarizzare
con i comandi, la modalità di guida, la
manutenzione del veicolo e la guida in
completa sicurezza.
Benvenuto nel mondo della mobilità elettrica con la sua E-MEHARI.
Siamo orgogliosi di consegnarle questo veicolo che è stato
concepito e realizzato utilizzando le ultime tecniche e tecnologie
avanzate sviluppate nel mondo dell'automobile. Al termine del
suo assemblaggio, la sua E-MEHARI è stata sottoposta ad un
severo controllo di qualità per conferirle il maggior confort di guida
possibile.
Questa guida d'uso riprende l’integralità delle informazioni del
veicolo. È stata redatta per supportarla nel conoscere
e comprendere il funzionamento della sua E-MEHARI affinché lei
possa subito apprezzarne il piacere di guida.

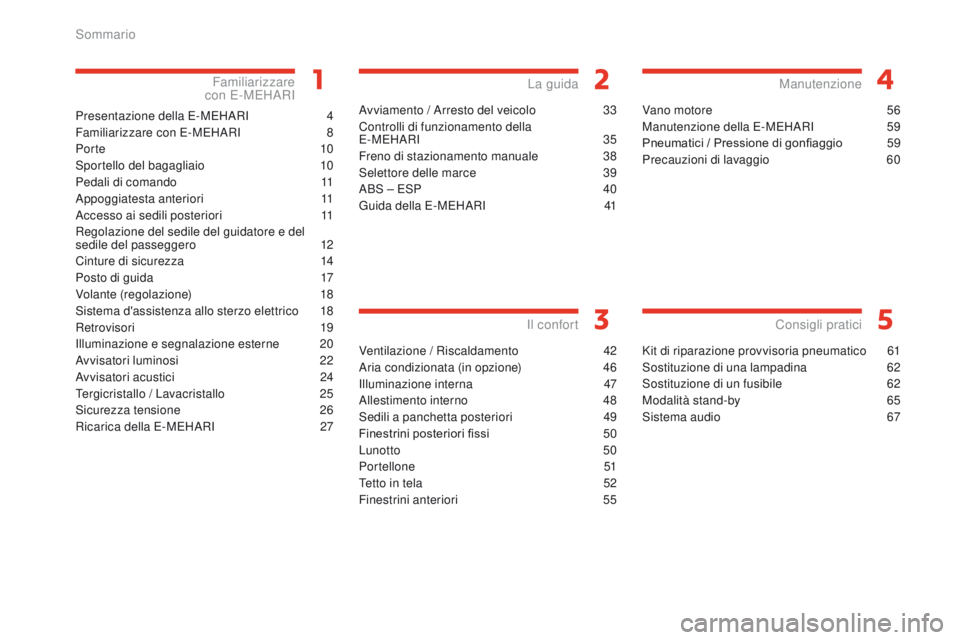

Page 4 of 85
e-mehari_it_Chap00a_sommaire_ed03-2016
Presentazione della E-MEHARI 4
F amiliarizzare con E-MEHARI
8
P
or te
10
Sportello del bagagliaio
1
0
Pedali di comando
1
1
Appoggiatesta anteriori
1
1
Accesso ai sedili posteriori
1
1
Regolazione del sedile del guidatore e del
sedile del passeggero
1
2
Cinture di sicurezza
1
4
Posto di guida
1
7
Volante (regolazione)
1
8
Sistema d'assistenza allo sterzo elettrico
1
8
Retrovisori
1
9
Illuminazione e segnalazione esterne
2
0
Avvisatori luminosi
2
2
Avvisatori acustici
2
4
Tergicristallo / Lavacristallo
25
S
icurezza tensione
2
6
Ricarica della E-MEHARI
2
7
Familiarizzare
con E-MEHARI
Avviamento / Arresto del veicolo 3 3
Controlli di funzionamento della
E-MEHARI
35
Freno di stazionamento manuale
3
8
Selettore delle marce
3
9
ABS – ESP
4
0
Guida della E-MEHARI
4
1
La guida
Ventilazione / Riscaldamento 42
Aria condizionata (in opzione)
4
6
Illuminazione interna
4
7
Allestimento interno
4
8
Sedili a panchetta posteriori
4
9
Finestrini posteriori fissi
5
0
Lunotto
50
Portellone
51
Tetto in tela
5
2
Finestrini anteriori
5
5
Il confort
Vano motore 56
Manutenzione della E-MEHARI
5
9
Pneumatici / Pressione di gonfiaggio
5
9
Precauzioni di lavaggio
6
0
Manutenzione
Kit di riparazione provvisoria pneumatico 61
Sostituzione di una lampadina
6
2
Sostituzione di un fusibile
6
2
Modalità stand-by
6
5
Sistema audio
6
7
Consigli pratici
Sommario

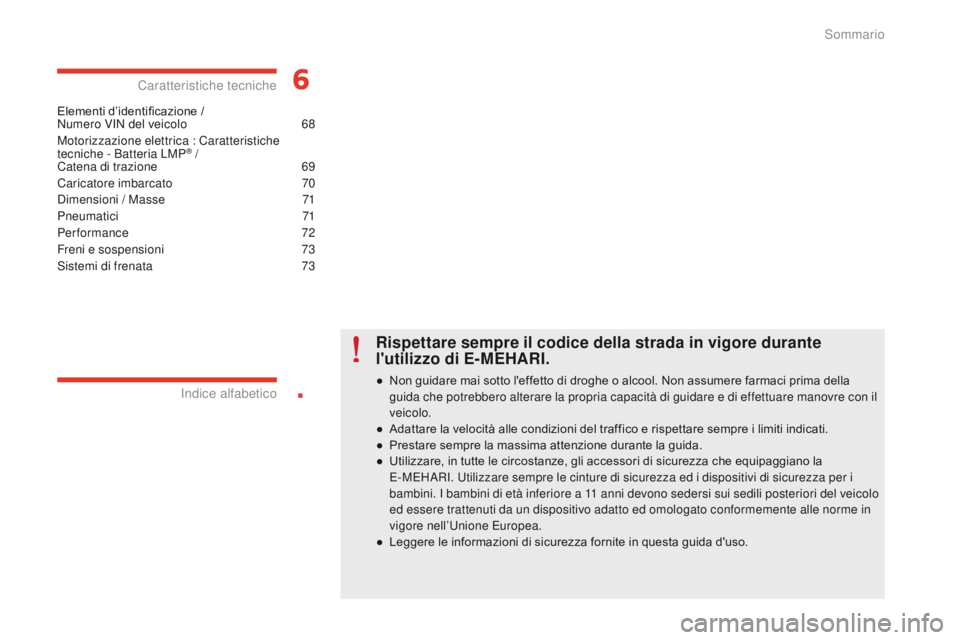

Page 5 of 85
.
e-mehari_it_Chap00a_sommaire_ed03-2016
Elementi d’identificazione /
Numero VIN del veicolo 6 8
Motorizzazione elettrica : Caratteristiche
tecniche - Batteria LMP
® /
Catena di trazione
6 9
Caricatore imbarcato
7
0
Dimensioni / Masse
7
1
Pneumatici
7
1
Performance
7
2
Freni e sospensioni
7
3
Sistemi di frenata
7
3
Caratteristiche tecniche
Indice alfabetico
Rispettare sempre il codice della strada in vigore durante
l'utilizzo di E-MEHARI.
● Non guidare mai sotto l'effetto di droghe o alcool. Non assumere farmaci prima della guida che potrebbero alterare la propria capacità di guidare e di effettuare manovre con il
veicolo.
●
A
dattare la velocità alle condizioni del traffico e rispettare sempre i limiti indicati.
●
P
restare sempre la massima attenzione durante la guida.
●
U
tilizzare, in tutte le circostanze, gli accessori di sicurezza che equipaggiano la
E-MEHARI. Utilizzare sempre le cinture di sicurezza ed i dispositivi di sicurezza per i
bambini. I bambini di età inferiore a 11
anni devono sedersi sui sedili posteriori del veicolo
ed essere trattenuti da un dispositivo adatto ed omologato conformemente alle norme in
vigore nell’Unione Europea.
●
L
eggere le informazioni di sicurezza fornite in questa guida d'uso.
Sommario

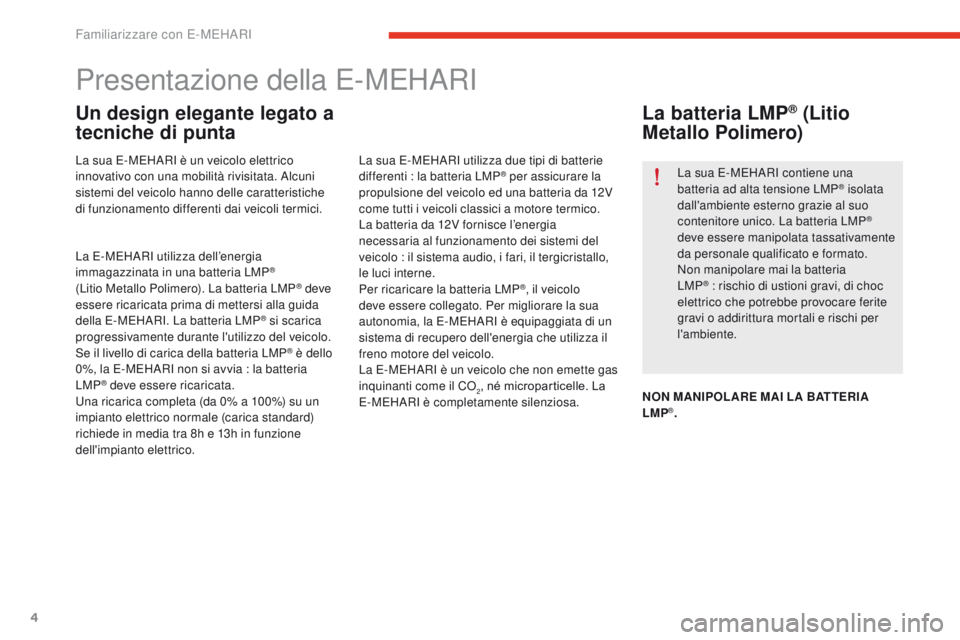

Page 6 of 85
4
e-mehari_it_Chap01_faite-connaissance_ed03-2016
Presentazione della E-MEHARI
Un design elegante legato a
tecniche di punta
La sua E-MEHARI è un veicolo elettrico
innovativo con una mobilità rivisitata. Alcuni
sistemi del veicolo hanno delle caratteristiche
di funzionamento differenti dai veicoli termici.La sua E-MEHARI utilizza due tipi di batterie
differenti
: la batteria LMP® per assicurare la
propulsione del veicolo ed una batteria da 12V
come tutti i veicoli classici a motore termico.
La batteria da 12V fornisce l’energia
necessaria al funzionamento dei sistemi del
veicolo
: il sistema audio, i fari, il tergicristallo,
le luci interne.
Per ricaricare la batteria LMP
®, il veicolo
deve essere collegato. Per migliorare la sua
autonomia, la E-MEHARI è equipaggiata di un
sistema di recupero dell'energia che utilizza il
freno motore del veicolo.
La E-MEHARI è un veicolo che non emette gas
inquinanti come il CO
2, né microparticelle. La
E-MEHARI è completamente silenziosa.
La batteria LMP® (Litio
Metallo Polimero)
La sua E-MEHARI contiene una
batteria ad alta tensione LMP® isolata
dall'ambiente esterno grazie al suo
contenitore unico. La batteria LMP
®
deve essere manipolata tassativamente
da personale qualificato e formato.
Non manipolare mai la batteria
LMP
® : rischio di ustioni gravi, di choc
e
lettrico che potrebbe provocare ferite
gravi o addirittura mortali e rischi per
l'ambiente.
NON MANIPOLARE MAI LA BATTERIA
LMP
®.
La E-MEHARI utilizza dell’energia
immagazzinata in una batteria LMP
®
(Litio Metallo Polimero). La batteria LMP® deve
essere ricaricata prima di mettersi alla guida
della E-MEHARI. La batteria LMP
® si scarica
progressivamente durante l'utilizzo del veicolo.
Se il livello di carica della batteria LMP
® è dello
0%, la E-MEHARI non si avvia
: la batteria
LMP
® deve essere ricaricata.
Una ricarica completa (da 0% a 100%) su un
impianto elettrico normale (carica standard)
richiede in media tra 8h e 13h in funzione
dell'impianto elettrico.
Familiarizzare con E-MEHARI

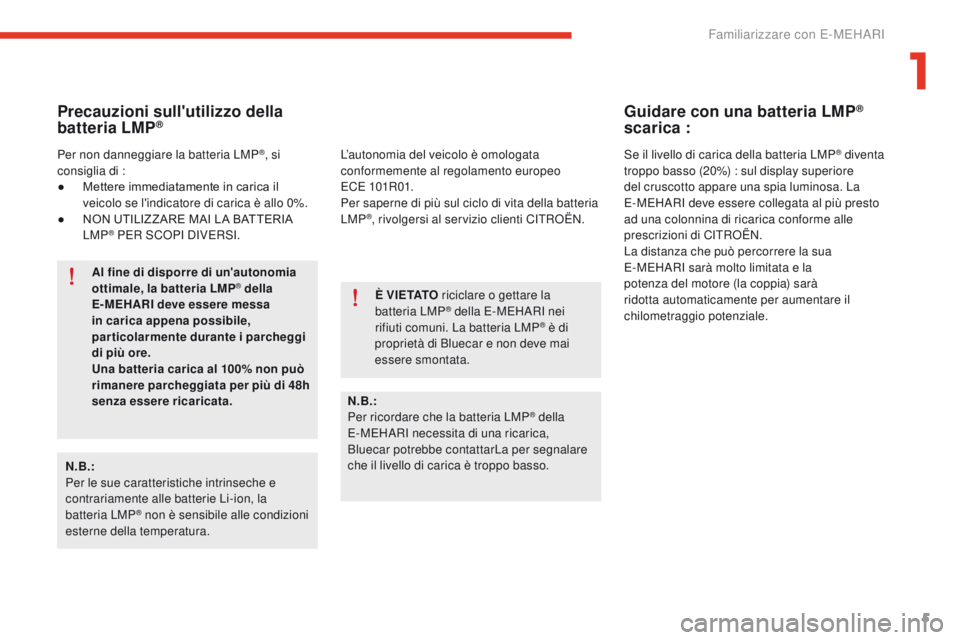

Page 7 of 85
5
e-mehari_it_Chap01_faite-connaissance_ed03-2016
Precauzioni sull'utilizzo della
batteria LMP®
N.B.:
Per le sue caratteristiche intrinseche e
contrariamente alle batterie Li-ion, la
batteria LMP
® non è sensibile alle condizioni
esterne della temperatura. È V I E TAT O
riciclare o gettare la
batteria LMP
® della E-MEHARI nei
rifiuti comuni. La batteria LMP® è di
proprietà di Bluecar e non deve mai
essere smontata.
L’autonomia del veicolo è omologata
conformemente al regolamento europeo
ECE
101R01.
Per saperne di più sul ciclo di vita della batteria
LMP
®, rivolgersi al servizio clienti CITROËN.
Per non danneggiare la batteria LMP
®, si
consiglia di
:
●
M
ettere immediatamente in carica il
veicolo se l'indicatore di carica è allo 0%.
●
N
ON UTILIZZ ARE MAI LA BATTERIA
LMP
® PER SCOPI DIVERSI.
Guidare con una batteria LMP®
scarica
:
Se il livello di carica della batteria LMP® diventa
troppo basso (20%)
: sul display superiore
del cruscotto appare una spia luminosa. La
E-MEHARI deve essere collegata al più presto
ad una colonnina di ricarica conforme alle
prescrizioni di CITROËN.
La distanza che può percorrere la sua
E-MEHARI sarà molto limitata e la
potenza del motore (la coppia) sarà
ridotta automaticamente per aumentare il
chilometraggio potenziale.
Al fine di disporre di un'autonomia
ottimale, la batteria LMP
® della
E- MEHARI deve essere messa
in carica appena possibile,
particolarmente durante i parcheggi
di più ore.
Una batteria carica al 100% non può
rimanere parcheggiata per più di 48h
senza essere ricaricata. N.B.:
Per ricordare che la batteria LMP
® della
E-MEHARI necessita di una ricarica,
Bluecar potrebbe contattarLa per segnalare
che il livello di carica è troppo basso.
1
Familiarizzare con E-MEHARI

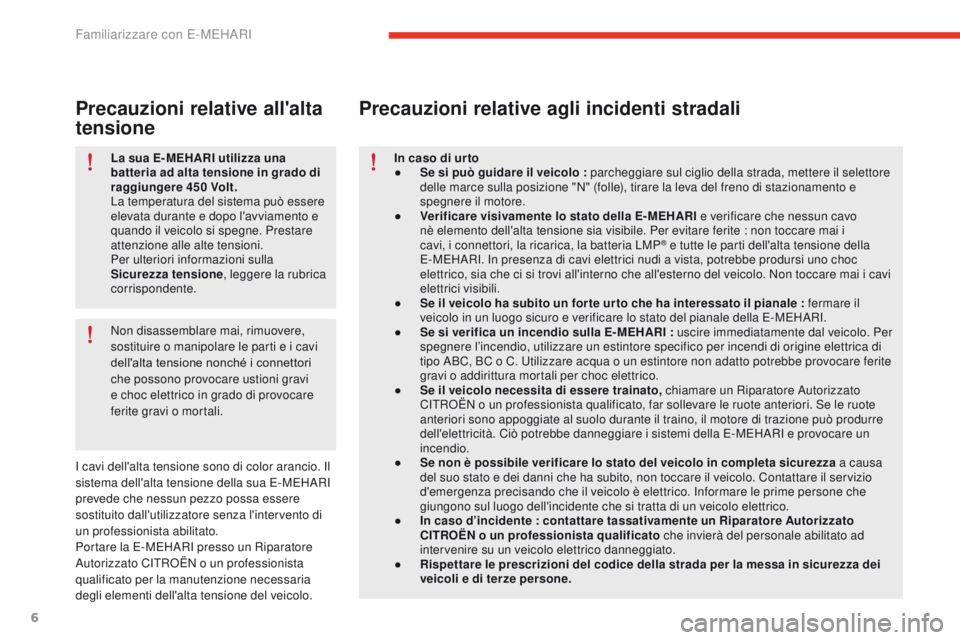

Page 8 of 85
6
e-mehari_it_Chap01_faite-connaissance_ed03-2016
La sua E- MEHARI utilizza una
batteria ad alta tensione in grado di
raggiungere 450
Volt.
La temperatura del sistema può essere
elevata durante e dopo l'avviamento e
quando il veicolo si spegne. Prestare
attenzione alle alte tensioni.
Per ulteriori informazioni sulla
Sicurezza tensione , leggere la rubrica
corrispondente.
Non disassemblare mai, rimuovere,
sostituire o manipolare le parti e i cavi
dell'alta tensione nonché i connettori
che possono provocare ustioni gravi
e choc elettrico in grado di provocare
ferite gravi o mortali.
Precauzioni relative all'alta
tensione
I cavi dell'alta tensione sono di color arancio. Il
sistema dell'alta tensione della sua E-MEHARI
prevede che nessun pezzo possa essere
sostituito dall'utilizzatore senza l'intervento di
un professionista abilitato.
Portare la E-MEHARI presso un Riparatore
Autorizzato CITROËN o un professionista
qualificato per la manutenzione necessaria
degli elementi dell'alta tensione del veicolo. In caso di ur to
●
S
e si può guidare il veicolo : parcheggiare sul ciglio della strada, mettere il selettore
delle marce sulla posizione "N" (folle), tirare la leva del freno di stazionamento e
spegnere il motore.
●
V
erificare visivamente lo stato della E- MEHARI e verificare che nessun cavo
nè elemento dell'alta tensione sia visibile. Per evitare ferite : non toccare mai i
cavi, i connettori, la ricarica, la batteria LMP
® e tutte le parti dell'alta tensione della
E-MEHARI. In presenza di cavi elettrici nudi a vista, potrebbe prodursi uno choc
elettrico, sia che ci si trovi all'interno che all'esterno del veicolo. Non toccare mai i cavi
elettrici visibili.
●
S
e il veicolo ha subito un for te ur to che ha interessato il pianale : fermare il
veicolo in un luogo sicuro e verificare lo stato del pianale della E-MEHARI.
●
S
e si verifica un incendio sulla E- MEHARI
: uscire immediatamente dal veicolo. Per
spegnere l’incendio, utilizzare un estintore specifico per incendi di origine elettrica di
tipo ABC, BC o C. Utilizzare acqua o un estintore non adatto potrebbe provocare ferite
gravi o addirittura mortali per choc elettrico.
●
S
e il veicolo necessita di essere trainato, chiamare un Riparatore Autorizzato
CITROËN o un professionista qualificato, far sollevare le ruote anteriori. Se le ruote
anteriori sono appoggiate al suolo durante il traino, il motore di trazione può produrre
dell'elettricità. Ciò potrebbe danneggiare i sistemi della E-MEHARI e provocare un
incendio.
●
S
e non è possibile verificare lo stato del veicolo in completa sicurezza a causa
del suo stato e dei danni che ha subito, non toccare il veicolo. Contattare il servizio
d'emergenza precisando che il veicolo è elettrico. Informare le prime persone che
giungono sul luogo dell'incidente che si tratta di un veicolo elettrico.
●
I
n caso d’incidente
: contattare tassativamente un Riparatore Autorizzato
CITROËN o un professionista qualificato che invierà del personale abilitato ad
intervenire su un veicolo elettrico danneggiato.
●
R
ispettare le prescrizioni del codice della strada per la messa in sicurezza dei
veicoli e di terze persone.
Precauzioni relative agli incidenti stradali
Familiarizzare con E-MEHARI
Page 9 of 85
7
e-mehari_it_Chap01_faite-connaissance_ed03-2016

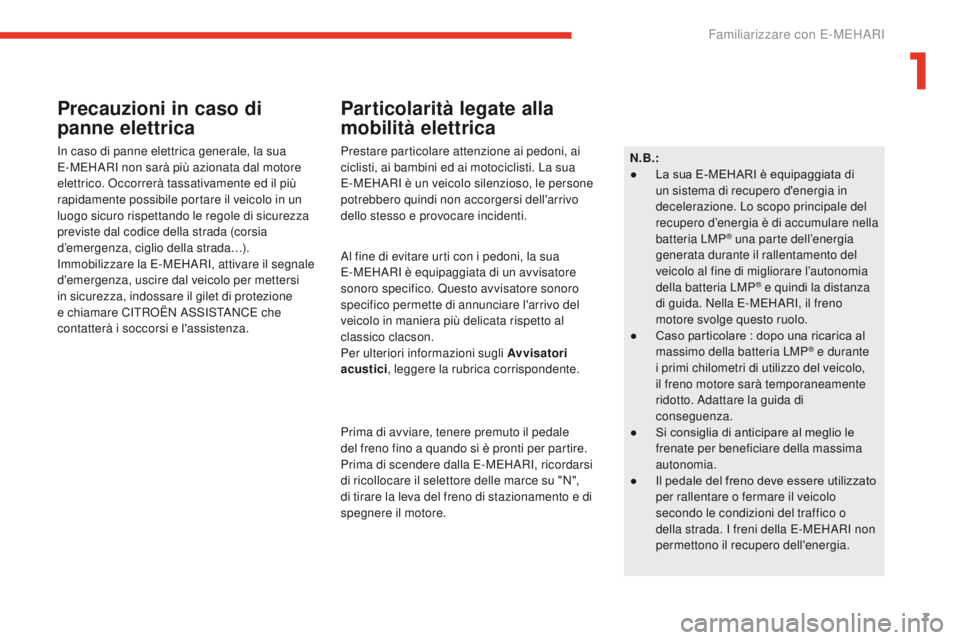

Precauzioni in caso di
panne elettrica
In caso di panne elettrica generale, la sua
E-MEHARI non sarà più azionata dal motore
elettrico. Occorrerà tassativamente ed il più
rapidamente possibile portare il veicolo in un
luogo sicuro rispettando le regole di sicurezza
previste dal codice della strada (corsia
d’emergenza, ciglio della strada…).
Immobilizzare la E-MEHARI, attivare il segnale
d'emergenza, uscire dal veicolo per mettersi
in sicurezza, indossare il gilet di protezione
e chiamare CITROËN ASSISTANCE che
contatterà i soccorsi e l'assistenza.
Particolarità legate alla
mobilità elettrica
Prestare particolare attenzione ai pedoni, ai
ciclisti, ai bambini ed ai motociclisti. La sua
E-MEHARI è un veicolo silenzioso, le persone
potrebbero quindi non accorgersi dell'arrivo
dello stesso e provocare incidenti.N.B.:
●
L
a sua E-MEHARI è equipaggiata di
un sistema di recupero d'energia in
decelerazione. Lo scopo principale del
recupero d’energia è di accumulare nella
batteria LMP
® una parte dell’energia
generata durante il rallentamento del
veicolo al fine di migliorare l’autonomia
della batteria LMP
® e quindi la distanza
di guida. Nella E-MEHARI, il freno
motore svolge questo ruolo.
●
C
aso particolare
: dopo una ricarica al
massimo della batteria LMP
® e durante
i primi chilometri di utilizzo del veicolo,
il freno motore sarà temporaneamente
ridotto. Adattare la guida di
conseguenza.
●
S
i consiglia di anticipare al meglio le
frenate per beneficiare della massima
autonomia.
●
I
l pedale del freno deve essere utilizzato
per rallentare o fermare il veicolo
secondo le condizioni del traffico o
della strada. I freni della E-MEHARI non
permettono il recupero dell'energia.
Al fine di evitare urti con i pedoni, la sua
E-MEHARI è equipaggiata di un avvisatore
sonoro specifico. Questo avvisatore sonoro
specifico permette di annunciare l'arrivo del
veicolo in maniera più delicata rispetto al
classico clacson.
Per ulteriori informazioni sugli Avvisatori
acustici
, leggere la rubrica corrispondente.
Prima di avviare, tenere premuto il pedale
del freno fino a quando si è pronti per partire.
Prima di scendere dalla E-MEHARI, ricordarsi
di ricollocare il selettore delle marce su "N",
di tirare la leva del freno di stazionamento e di
spegnere il motore.
1
Familiarizzare con E-MEHARI
Page 10 of 85
8
e-mehari_it_Chap01_faite-connaissance_ed03-2016
Familiarizzare con E-MEHARI
Sportellino presa di ricarica
(accesso alla presa di ricarica)
Lo sportellino della presa di ricarica (1) della
sua E-MEHARI non è bloccabile.
L’apertura dello sportellino della presa di
ricarica consente di accedere alla presa che
permette di ricaricare la sua E-MEHARI.
La sua E-MEHARI utilizza un connettore di
Tipo 2
che permette di effettuare una carica
sia mediante l'impianto elettrico normale che
mediante una Wallbox installata nel proprio
box, oppure mediante una colonnina per la
ricarica compatibile con questo modello di
presa.
Il portachiavi personale
RFID (Identificazione
mediante Frequenza Radio)
Il portachiavi personale RFID della E-MEHARI
è un portachiavi personale fornito alla
consegna della sua E-MEHARI.
Solo questo portachiavi permette di utilizzare la
sua E-MEHARI.
Permette di sbloccare lo sportellino del
bagagliaio e la pistola di ricarica, e di attivare o
disattivare anche l'antiavviamento elettronico
situato nella sua E-MEHARI.
Per aprire la E-MEHARI
Il lettore del portachiavi personale RFID (1) è
situato sul parabrezza lato guidatore.
Questo lettore del portachiavi personale RFID
comanda l’antiavviamento elettronico della
E-MEHARI, lo sbloccaggio dello sportellino del
bagagliaio e della pistola di ricarica.
Il lettore del portachiavi personale RFID
risponde solo al suo portachiavi RFID
personale.
Per aprire la sua E-MEHARI e disattivare
l’antiavviamento elettronico imbarcato
:
posizionare il suo portachiavi personale RFID
davanti al lettore (1) situato sul parabrezza lato
guidatore.
Familiarizzare con E-MEHARI
