49
e-mehari_nl_Chap03_confort_ed03-2016

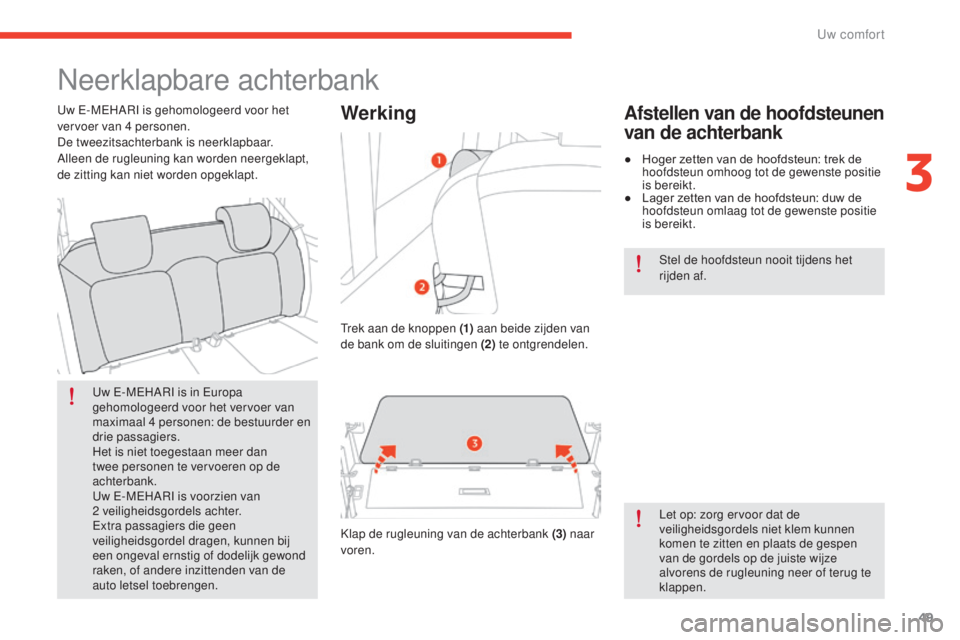

Neerklapbare achterbank
Uw E-MEHARI is in Europa
gehomologeerd voor het vervoer van
maximaal 4 personen: de bestuurder en
drie passagiers.
Het is niet toegestaan meer dan
twee personen te vervoeren op de
achterbank.
Uw E-MEHARI is voorzien van
2


veiligheidsgordels achter.
Extra passagiers die geen
veiligheidsgordel dragen, kunnen bij
een ongeval ernstig of dodelijk gewond
raken, of andere inzittenden van de
auto letsel toebrengen. Let op: zorg ervoor dat de
veiligheidsgordels niet klem kunnen
komen te zitten en plaats de gespen
van de gordels op de juiste wijze
alvorens de rugleuning neer of terug te
klappen. Stel de hoofdsteun nooit tijdens het
rijden af.
Uw E-MEHARI is gehomologeerd voor het
vervoer van 4

personen.
De tweezitsachterbank is neerklapbaar.
Alleen de rugleuning kan worden neergeklapt,
de zitting kan niet worden opgeklapt.
Werking
Trek aan de knoppen (1) aan beide zijden van
de bank om de sluitingen (2) te ontgrendelen.
Klap de rugleuning van de achterbank (3) naar
voren.
Afstellen van de hoofdsteunen
van de achterbank
● Hoger zetten van de hoofdsteun: trek de hoofdsteun omhoog tot de gewenste positie
is bereikt.
●

L
ager zetten van de hoofdsteun: duw de
hoofdsteun omlaag tot de gewenste positie
is bereikt.
3
Uw comfort

50
e-mehari_nl_Chap03_confort_ed03-2016

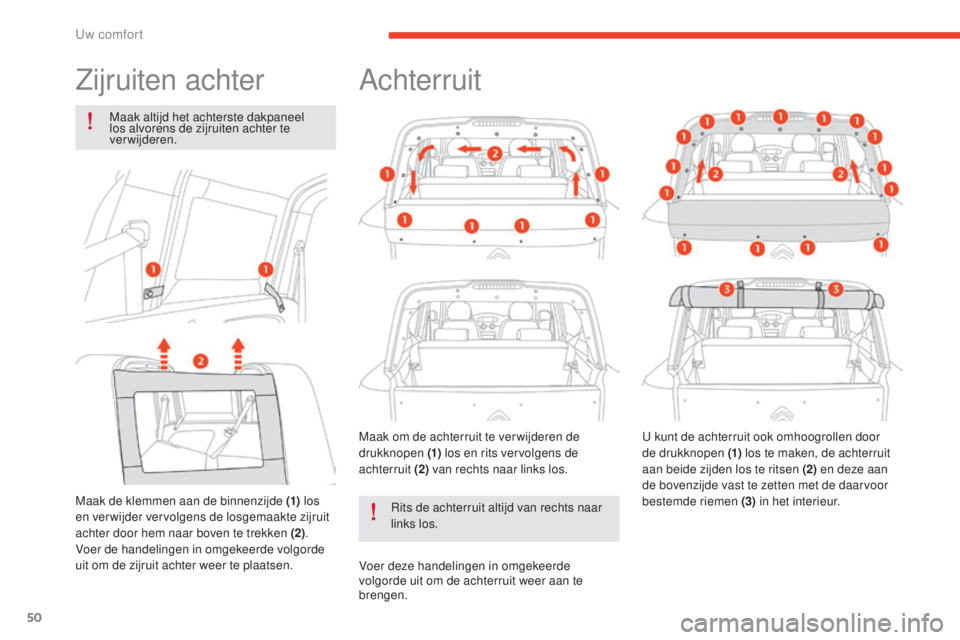

Zijruiten achter
Maak altijd het achterste dakpaneel
los alvorens de zijruiten achter te
verwijderen.
Maak de klemmen aan de binnenzijde (1) los
en verwijder vervolgens de losgemaakte zijruit
achter door hem naar boven te trekken (2) .
Voer de handelingen in omgekeerde volgorde
uit om de zijruit achter weer te plaatsen.
Achterruit
Maak om de achterruit te ver wijderen de
drukknopen (1) los en rits vervolgens de
achterruit (2) van rechts naar links los.
Rits de achterruit altijd van rechts naar
links los.
Voer deze handelingen in omgekeerde
volgorde uit om de achterruit weer aan te
brengen. U kunt de achterruit ook omhoogrollen door
de drukknopen (1)
los te maken, de achterruit
aan beide zijden los te ritsen (2) en deze aan
de bovenzijde vast te zetten met de daarvoor
bestemde riemen (3) in het interieur.
Uw comfort

51
e-mehari_nl_Chap03_confort_ed03-2016

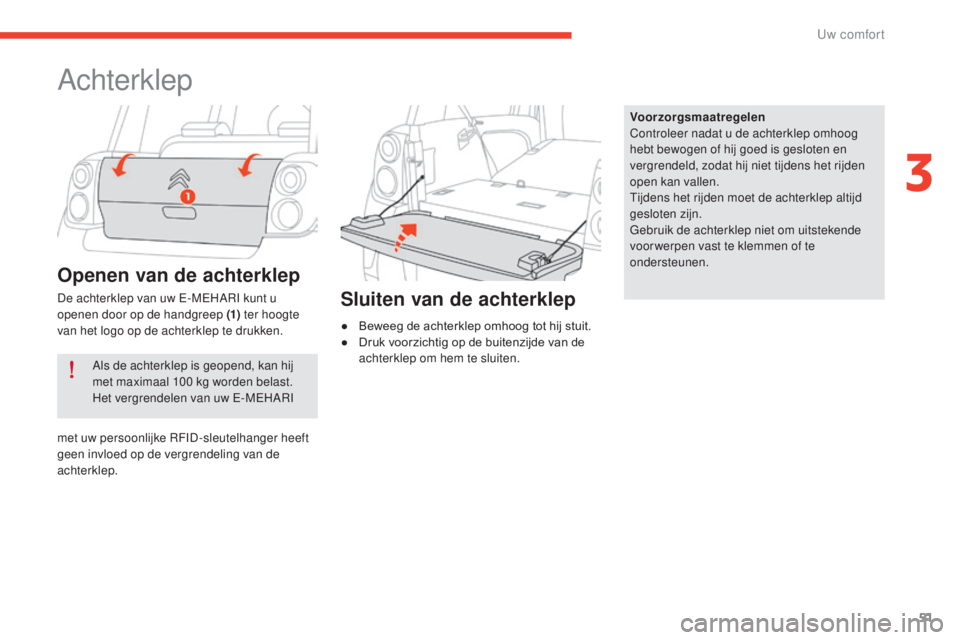

Achterklep
Als de achterklep is geopend, kan hij
met maximaal 100 kg worden belast.
Het vergrendelen van uw E-MEHARI Voorzorgsmaatregelen
Controleer nadat u de achterklep omhoog
hebt bewogen of hij goed is gesloten en
vergrendeld, zodat hij niet tijdens het rijden
open kan vallen.
Tijdens het rijden moet de achterklep altijd
gesloten zijn.
Gebruik de achterklep niet om uitstekende
voor werpen vast te klemmen of te
ondersteunen.
Openen van de achterklep
De achterklep van uw E-MEHARI kunt u
openen door op de handgreep (1)
ter hoogte
van het logo op de achterklep te drukken.
met uw persoonlijke RFID-sleutelhanger heeft
geen invloed op de vergrendeling van de
achterklep.Sluiten van de achterklep
● Beweeg de achterklep omhoog tot hij stuit.
● D ruk voorzichtig op de buitenzijde van de
achterklep om hem te sluiten.
3
Uw comfort

52
e-mehari_nl_Chap03_confort_ed03-2016

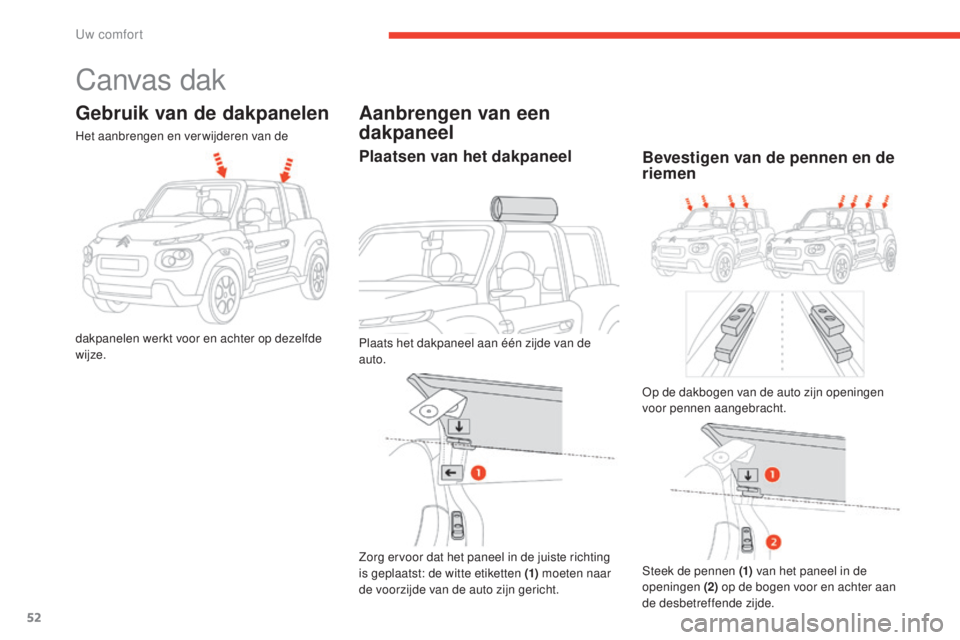

Canvas dak
Gebruik van de dakpanelen
Het aanbrengen en verwijderen van de
dakpanelen werkt voor en achter op dezelfde
wijze.
Aanbrengen van een
dakpaneel
Plaatsen van het dakpaneel
Plaats het dakpaneel aan één zijde van de
auto.
Zorg ervoor dat het paneel in de juiste richting
is geplaatst: de witte etiketten (1) moeten naar
de voorzijde van de auto zijn gericht. Steek de pennen (1)
van het paneel in de
openingen (2) op de bogen voor en achter aan
de desbetreffende zijde.
Bevestigen van de pennen en de
riemen
Op de dakbogen van de auto zijn openingen
voor pennen aangebracht.
Uw comfort

53
e-mehari_nl_Chap03_confort_ed03-2016

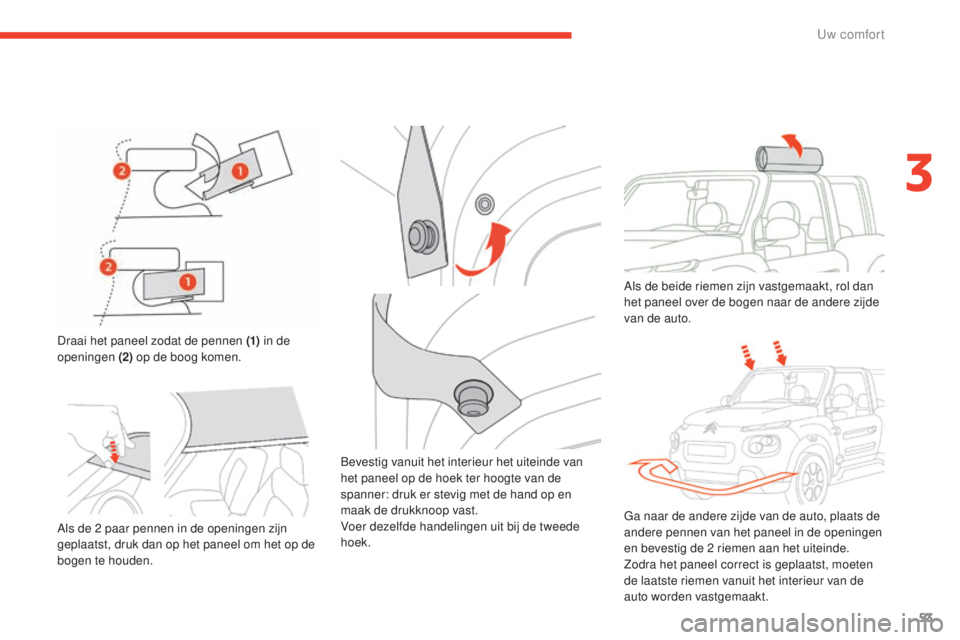

Draai het paneel zodat de pennen (1) in de
openingen (2) op de boog komen. Als de beide riemen zijn vastgemaakt, rol dan
het paneel over de bogen naar de andere zijde
van de auto.
Als de 2 paar pennen in de openingen zijn
geplaatst, druk dan op het paneel om het op de
bogen te houden. Ga naar de andere zijde van de auto, plaats de
andere pennen van het paneel in de openingen
en bevestig de 2 riemen aan het uiteinde.
Zodra het paneel correct is geplaatst, moeten
de laatste riemen vanuit het interieur van de
auto worden vastgemaakt.
Bevestig vanuit het interieur het uiteinde van
het paneel op de hoek ter hoogte van de
spanner: druk er stevig met de hand op en
maak de drukknoop vast.
Voer dezelfde handelingen uit bij de tweede
hoek.
3
Uw comfort

54
e-mehari_nl_Chap03_confort_ed03-2016

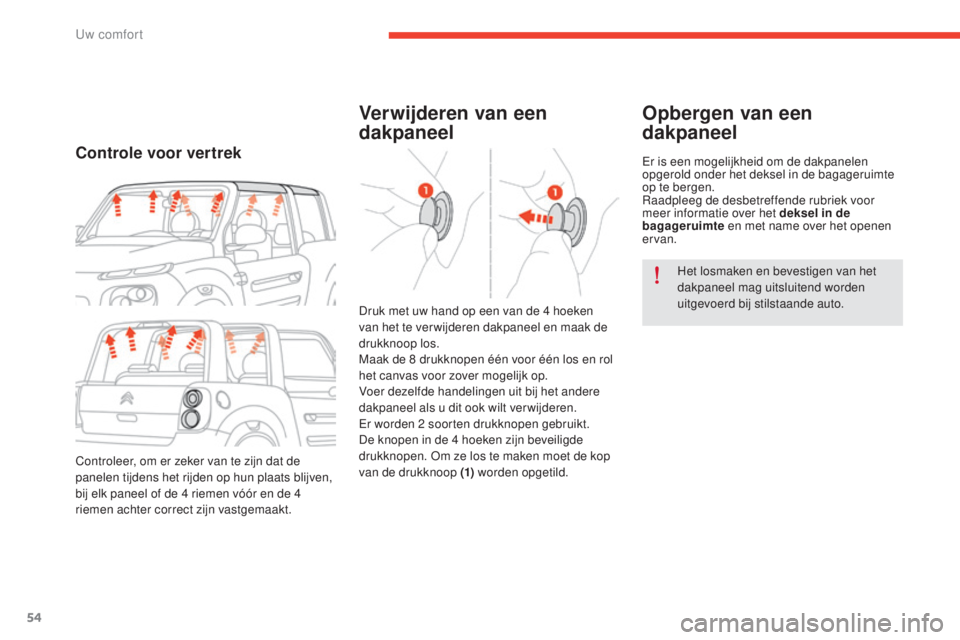

Verwijderen van een
dakpaneelOpbergen van een
dakpaneel
Er is een mogelijkheid om de dakpanelen
opgerold onder het deksel in de bagageruimte
op te bergen.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het deksel in de
bagageruimte
en met name over het openen
ervan.
Het losmaken en bevestigen van het
dakpaneel mag uitsluitend worden
uitgevoerd bij stilstaande auto.
Druk met uw hand op een van de 4 hoeken
van het te ver wijderen dakpaneel en maak de
drukknoop los.
Maak de 8 drukknopen één voor één los en rol
het canvas voor zover mogelijk op.
Voer dezelfde handelingen uit bij het andere
dakpaneel als u dit ook wilt ver wijderen.
Er worden 2 soorten drukknopen gebruikt.
De knopen in de 4 hoeken zijn beveiligde
drukknopen. Om ze los te maken moet de kop
van de drukknoop (1) worden opgetild.
Controleer, om er zeker van te zijn dat de
panelen tijdens het rijden op hun plaats blijven,
bij elk paneel of de 4 riemen vóór en de 4
riemen achter correct zijn vastgemaakt.Controle voor vertrek
Uw comfort

55
e-mehari_nl_Chap03_confort_ed03-2016

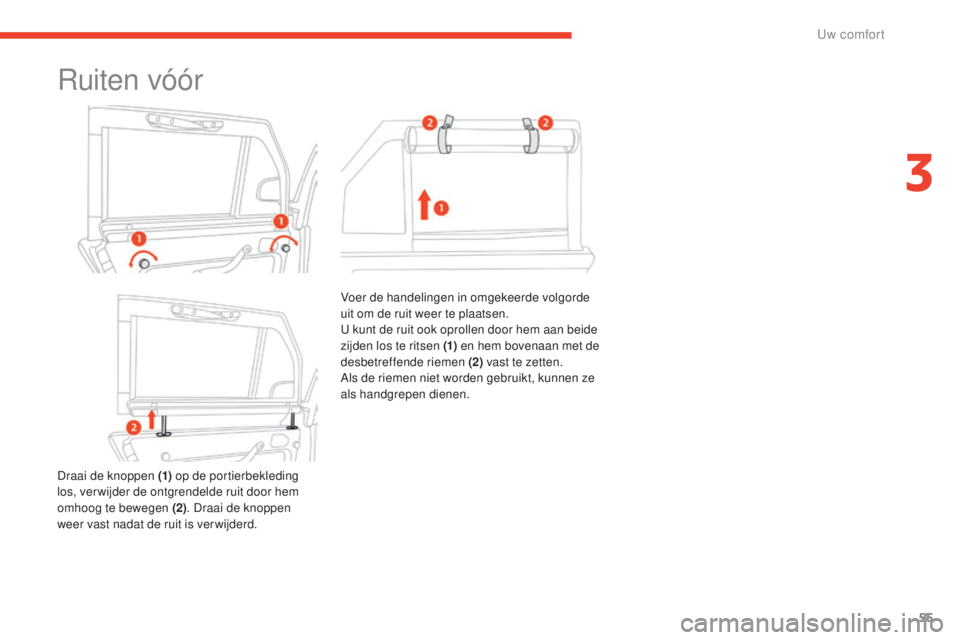

Ruiten vóór
Draai de knoppen (1) op de portierbekleding
los, ver wijder de ontgrendelde ruit door hem
omhoog te bewegen (2) . Draai de knoppen
weer vast nadat de ruit is ver wijderd. Voer de handelingen in omgekeerde volgorde
uit om de ruit weer te plaatsen.
U kunt de ruit ook oprollen door hem aan beide
zijden los te ritsen (1)
en hem bovenaan met de
desbetreffende riemen (2) vast te zetten.
Als de riemen niet worden gebruikt, kunnen ze
als handgrepen dienen.
3
Uw comfort

56
e-mehari_nl_Chap04_entretien_ed03-2016
De aandrijflijn wordt rechtstreeks
gevoed door de LMP®-tractiebatterij van
uw E-MEHARI.
Voer nooit zelf werkzaamheden uit aan
de hoogspanningscomponenten van
de auto.
Onjuist gebruik kan leiden tot een
elektrische schok met ernstig letsel of
de dood tot gevolg.
De motorruimte is een gevaarlijk gedeelte
van de auto dat kan leiden tot ernstig letsel.
Houd kinderen altijd uit de buurt van de
motorruimte en laat ze nooit alleen in of
bij de auto achter.

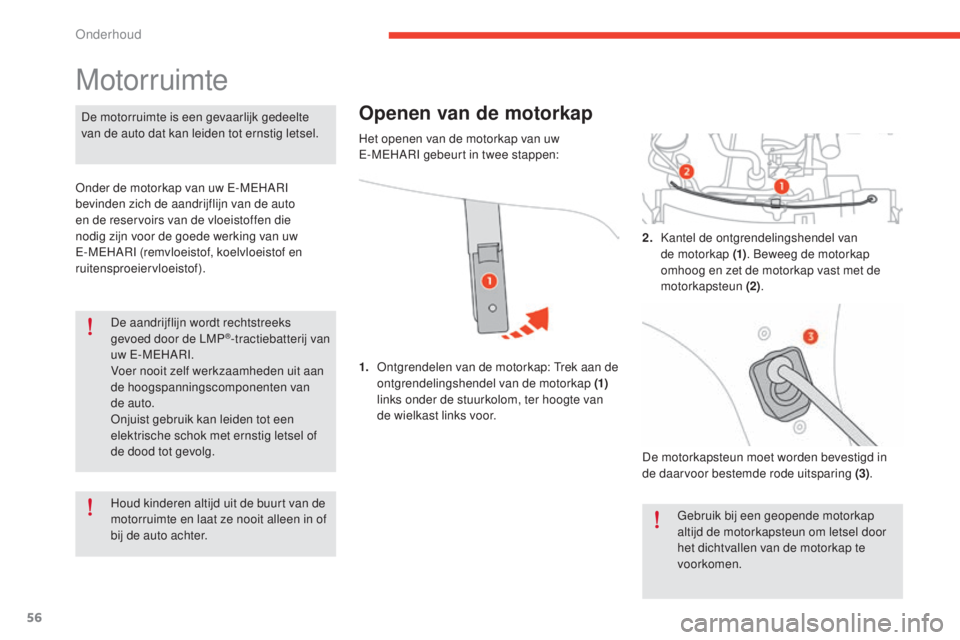

Motorruimte
Onder de motorkap van uw E-MEHARI
bevinden zich de aandrijflijn van de auto
en de reservoirs van de vloeistoffen die
nodig zijn voor de goede werking van uw
E-MEHARI (remvloeistof, koelvloeistof en
ruitensproeiervloeistof).
Openen van de motorkap
1. Ontgrendelen van de motorkap: Trek aan de ontgrendelingshendel van de motorkap (1)
links onder de stuurkolom, ter hoogte van
de wielkast links voor.
Het openen van de motorkap van uw
E-MEHARI gebeurt in twee stappen:
De motorkapsteun moet worden bevestigd in
de daarvoor bestemde rode uitsparing (3).Gebruik bij een geopende motorkap
altijd de motorkapsteun om letsel door
het dichtvallen van de motorkap te
voorkomen.
2.
K

antel de ontgrendelingshendel van
de motorkap (1) . Beweeg de motorkap
omhoog en zet de motorkap vast met de
motorkapsteun (2) .
Onderhoud

57
e-mehari_nl_Chap04_entretien_ed03-2016
Wanneer u tijdens het rijden merkt dat
de motorkap niet goed is gesloten,
verminder dan uw snelheid en zet de
auto op een veilige plaats stil om de
motorkap goed te sluiten.Onder de motorkap van uw
E-MEHARI bevinden zich
hoogspanningscomponenten.
Wij adviseren u het onderhoud aan uw
auto niet zelf uit te voeren.
Onjuist gebruik kan leiden tot een
elektrische schok met ernstig letsel of
de dood tot gevolg.Als werkzaamheden aan uw auto
moeten worden uitgevoerd, neem
dan onmiddellijk contact op met een
CITROËN Erkend Reparateur of een
gekwalificeerde werkplaats.

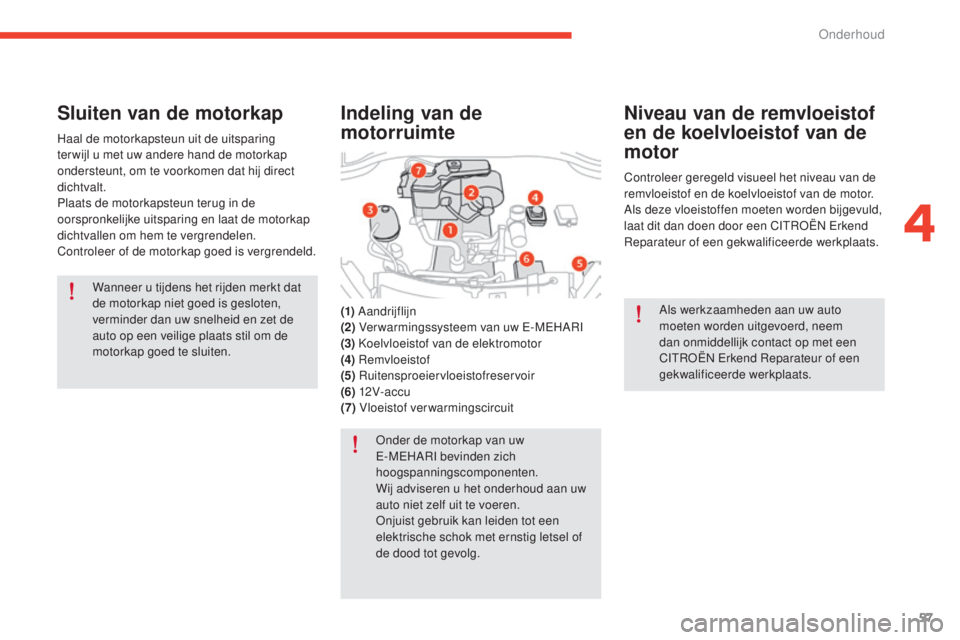

Sluiten van de motorkap
Haal de motorkapsteun uit de uitsparing
ter wijl u met uw andere hand de motorkap
ondersteunt, om te voorkomen dat hij direct
dichtvalt.
Plaats de motorkapsteun terug in de
oorspronkelijke uitsparing en laat de motorkap
dichtvallen om hem te vergrendelen.
Controleer of de motorkap goed is vergrendeld.
Indeling van de
motorruimte
(1)
Aandrijflijn
(2) Ver warmingssysteem van uw E-MEHARI
(3) Koelvloeistof van de elektromotor
(4) Remvloeistof
(5) Ruitensproeiervloeistofreservoir
(6) 12V- ac c u
(7) Vloeistof verwarmingscircuit
Niveau van de remvloeistof
en de koelvloeistof van de
motor
Controleer geregeld visueel het niveau van de
remvloeistof en de koelvloeistof van de motor.
Als deze vloeistoffen moeten worden bijgevuld,
laat dit dan doen door een CITROËN Erkend
Reparateur of een gekwalificeerde werkplaats.
4
Onderhoud

58
e-mehari_nl_Chap04_entretien_ed03-2016

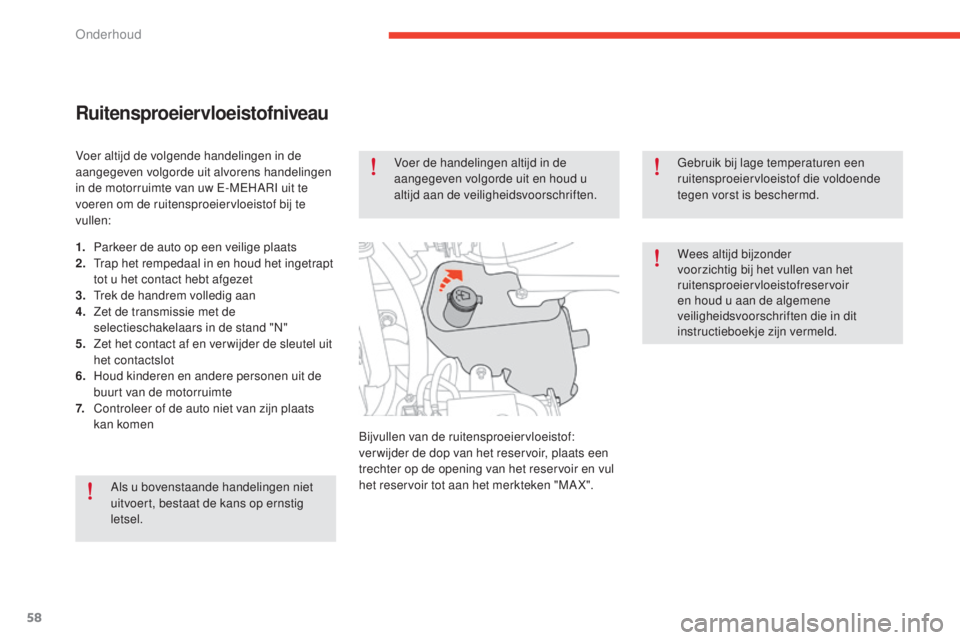

Ruitensproeiervloeistofniveau
Voer altijd de volgende handelingen in de
aangegeven volgorde uit alvorens handelingen
in de motorruimte van uw E-MEHARI uit te
voeren om de ruitensproeiervloeistof bij te
vullen:
1.
P
arkeer de auto op een veilige plaats
2.
T

rap het rempedaal in en houd het ingetrapt
tot u het contact hebt afgezet
3.
T

rek de handrem volledig aan
4.
Z

et de transmissie met de
selectieschakelaars in de stand


"N"
5.
Z

et het contact af en ver wijder de sleutel uit
het contactslot
6.
H

oud kinderen en andere personen uit de
buurt van de motorruimte
7.
C

ontroleer of de auto niet van zijn plaats
kan komen
Als u bovenstaande handelingen niet
uitvoert, bestaat de kans op ernstig
letsel. Voer de handelingen altijd in de
aangegeven volgorde uit en houd u
altijd aan de veiligheidsvoorschriften.
Gebruik bij lage temperaturen een
ruitensproeiervloeistof die voldoende
tegen vorst is beschermd.
Wees altijd bijzonder
voorzichtig bij het vullen van het
ruitensproeiervloeistofreservoir
en houd u aan de algemene
veiligheidsvoorschriften die in dit
instructieboekje zijn vermeld.
Bijvullen van de ruitensproeiervloeistof:
ver wijder de dop van het reservoir, plaats een
trechter op de opening van het reservoir en vul
het reservoir tot aan het merkteken "MA X".
Onderhoud
