CITROEN E-MEHARI 2017 Manual do condutor (in Portuguese)

69
e-mehari_pt_Chap06_caracteristiques-techniques_ed03-2016

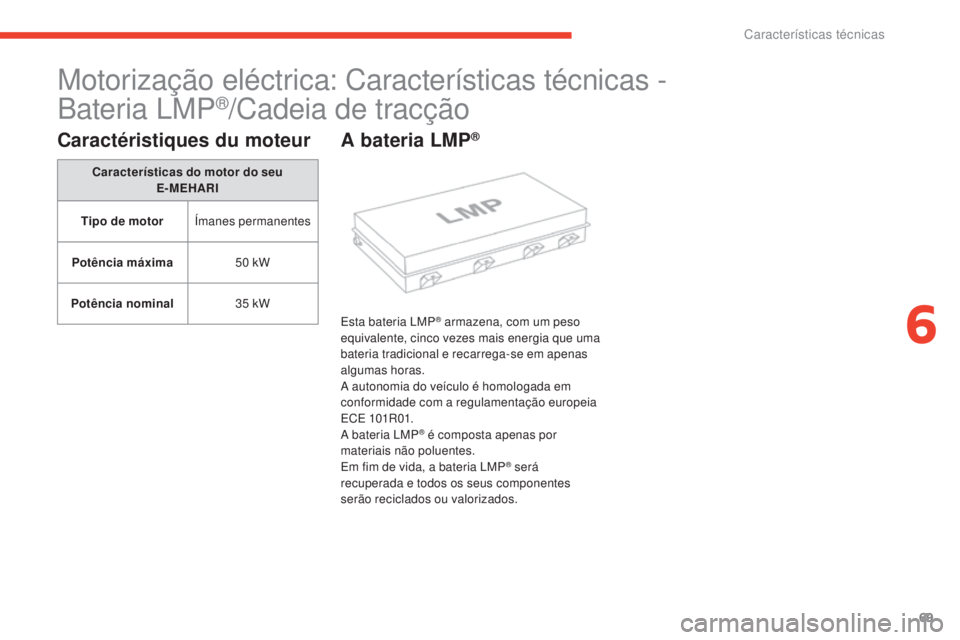

Motorização eléctrica: Características técnicas -
Bateria LMP
®/Cadeia de tracção
Caractéristiques du moteur
Características do motor do seu E-MEHARI
Tipo de motor Ímanes permanentes
Potência máxima 50
kW
Potência nominal 35
kW
A bateria LMP®
Esta bateria LMP® armazena, com um peso
equivalente, cinco vezes mais energia que uma
bateria tradicional e recarrega-se em apenas
algumas horas.
A autonomia do veículo é homologada em
conformidade com a regulamentação europeia
ECE 101R01.
A bateria LMP
® é composta apenas por
materiais não poluentes.
Em fim de vida, a bateria LMP
® será
recuperada e todos os seus componentes
serão reciclados ou valorizados.
6
Características técnicas

70
e-mehari_pt_Chap06_caracteristiques-techniques_ed03-2016
Características (gerais, térmicas e eléctricas)
Características gerais
Volume (L) 300
Peso (kg) 300
Características térmicas
Temperatura
interna 60°C / 80°C
Temperatura de
funcionamento -20°C / +60°C Características eléctricas
Energia 30
kWh
Tensão nominal 410 V
Potência crista 45
kW (30s)
Tensão bateria
LMP
® min/max 300/435V
Capacidade a C/4 75


Ah
Densidade mássica 10 0


Wh/kg
Densidade
volúmica 10 0


Wh/l
Intensidade de
corrente máxima 140


A
O seu E-MEHARI contém uma bateria de alta tensão LMP
® isolada do ambiente exterior
graças à sua embalagem única.
A bateria LMP
® deverá ser manuseada apenas por funcionários qualificados e com
formação.
Carregador integrado
Para tornar o seu E-MEHARI o mais
polivalente possível, este veículo encontra-se
equipado com um carregador interno.
O seu E-MEHARI pode ser recarregado em
qualquer tomada de corrente, o carregador
procede à conversão da corrente para a
bateria LMP
®.
Características do carregador do seu E- MEHARI
Tensão de
funcionamento 230
V
Intensidade do
carregador 16


A
Potência de carga
em 16A 3
300 W
Potência de carga
em 10A 2
200 W
O carregador do seu E-MEHARI apresenta as
seguintes características:
Características técnicas

71
e-mehari_pt_Chap06_caracteristiques-techniques_ed03-2016

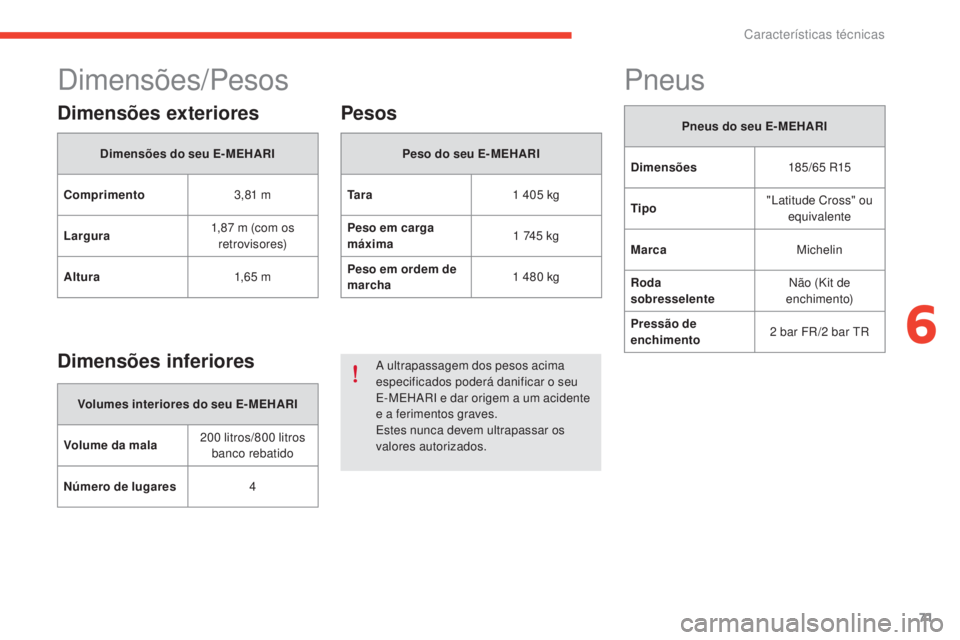

Dimensões/Pesos
Dimensões exteriores
Dimensões do seu E- MEHARI
Comprimento 3,81


m
Largura 1,87
m (com os
retrovisores)
Altura 1,6 5


m
Dimensões inferiores
Volumes interiores do seu E- MEHARI
Volume da mala 200


litros/800

litros
banco rebatido
Número de lugares 4
Pesos
Peso do seu E- MEHARI
Ta r a 1
405 kg
Peso em carga
máxima 1
745 kg
Peso em ordem de
marcha 1
480 kg
A ultrapassagem dos pesos acima
especificados poderá danificar o seu
E-MEHARI e dar origem a um acidente
e a ferimentos graves.
Estes nunca devem ultrapassar os
valores autorizados.
Pneus
Pneus do seu E- MEHARI
Dimensões 185/65


R15
Tipo "Latitude Cross" ou
equivalente
Marca Michelin
Roda
sobresselente Não (Kit de
enchimento)
Pressão de
enchimento 2
bar FR /2 bar TR
6
Características técnicas

72
e-mehari_pt_Chap06_caracteristiques-techniques_ed03-2016

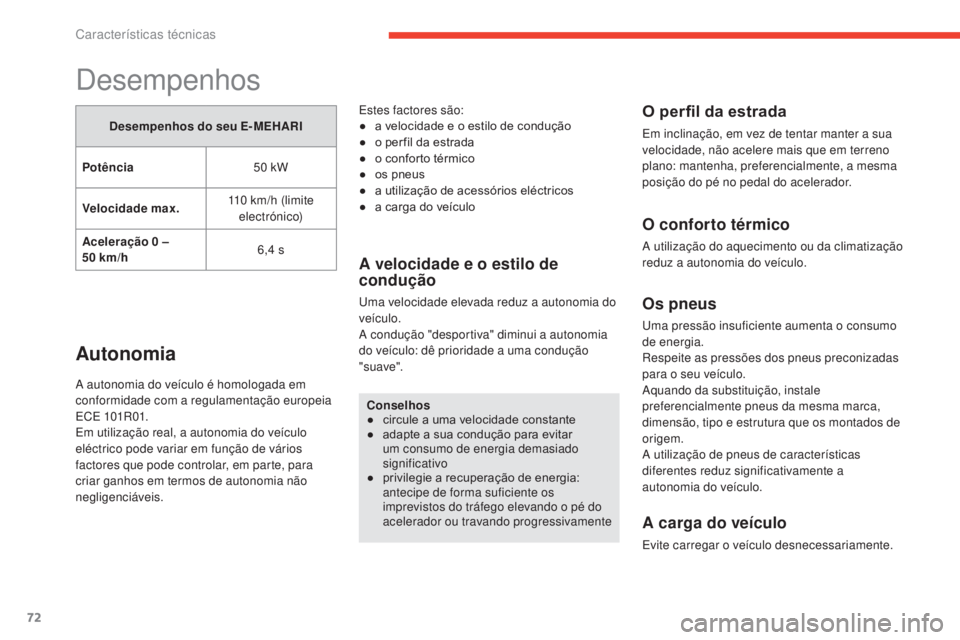

Desempenhos
Desempenhos do seu E- MEHARI
Potência 50
kW
Velocidade max. 110
km/h (limite
electrónico)
Aceleração 0
–
50

km/h 6,4
s
Autonomia
A autonomia do veículo é homologada em
conformidade com a regulamentação europeia
ECE

101R01.
Em utilização real, a autonomia do veículo
eléctrico pode variar em função de vários
factores que pode controlar, em parte, para
criar ganhos em termos de autonomia não
negligenciáveis. Estes factores são:
●

a v
elocidade e o estilo de condução
●
o p
er fil da estrada
●
o c
onforto térmico
●
o
s pneus
●
a u
tilização de acessórios eléctricos
●
a c
arga do veículo
Conselhos
●
c
ircule a uma velocidade constante
●

a
dapte a sua condução para evitar
um consumo de energia demasiado
significativo
●

p
rivilegie a recuperação de energia:
antecipe de forma suficiente os
imprevistos do tráfego elevando o pé do
acelerador ou travando progressivamente
A velocidade e o estilo de
condução
Uma velocidade elevada reduz a autonomia do
veículo.
A condução "desportiva" diminui a autonomia
do veículo: dê prioridade a uma condução
"suave".
O perfil da estrada
Em inclinação, em vez de tentar manter a sua
velocidade, não acelere mais que em terreno
plano: mantenha, preferencialmente, a mesma
posição do pé no pedal do acelerador.
O conforto térmico
A utilização do aquecimento ou da climatização
reduz a autonomia do veículo.
Os pneus
Uma pressão insuficiente aumenta o consumo
de energia.
Respeite as pressões dos pneus preconizadas
para o seu veículo.
Aquando da substituição, instale
preferencialmente pneus da mesma marca,
dimensão, tipo e estrutura que os montados de
origem.
A utilização de pneus de características
diferentes reduz significativamente a
autonomia do veículo.
A carga do veículo
Evite carregar o veículo desnecessariamente.
Características técnicas

73
e-mehari_pt_Chap06_caracteristiques-techniques_ed03-2016

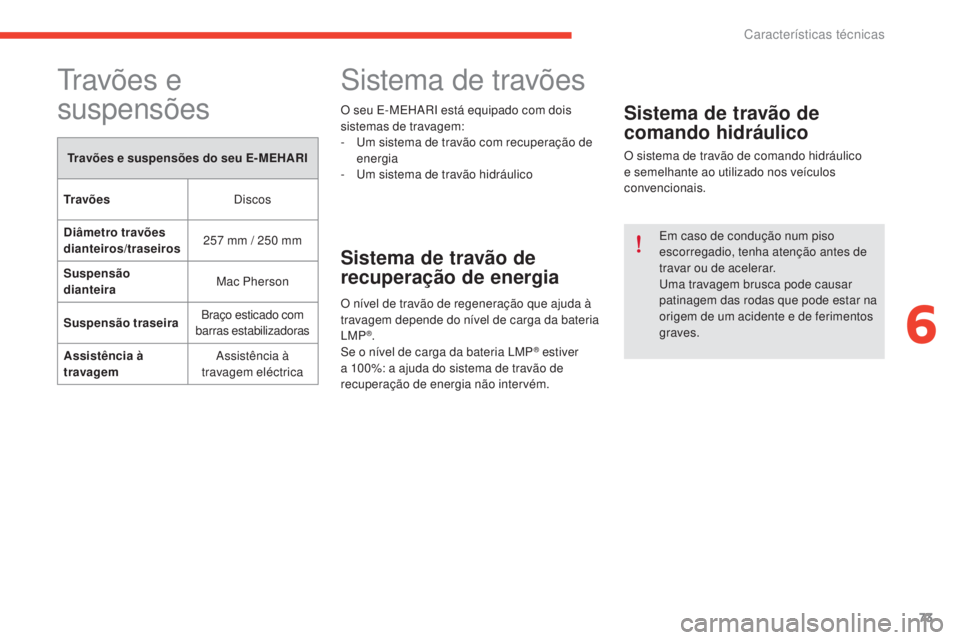

Travões e
suspensões
Travões e suspensões do seu E- MEHARI
Travões Discos
Diâmetro travões
dianteiros/traseiros 257
mm / 250 mm
Suspensão
dianteira Mac Pherson
Suspensão traseira Braço esticado com
barras estabilizadoras
Assistência à
travagem Assistência à
travagem eléctrica
Sistema de travões
O seu E-MEHARI está equipado com dois
sistemas de travagem:
-

U
m sistema de travão com recuperação de
energia
-

U
m sistema de travão hidráulico
Sistema de travão de
recuperação de energia
O nível de travão de regeneração que ajuda à
travagem depende do nível de carga da bateria
LMP
®.
Se o nível de carga da bateria LMP® estiver
a 100%: a ajuda do sistema de travão de
recuperação de energia não intervém.
Sistema de travão de
comando hidráulico
O sistema de travão de comando hidráulico
e semelhante ao utilizado nos veículos
convencionais.
Em caso de condução num piso
escorregadio, tenha atenção antes de
travar ou de acelerar.
Uma travagem brusca pode causar
patinagem das rodas que pode estar na
origem de um acidente e de ferimentos
graves.
6
Características técnicas

74
e-mehari_pt_Chap07_index-alpha_ed03-2016

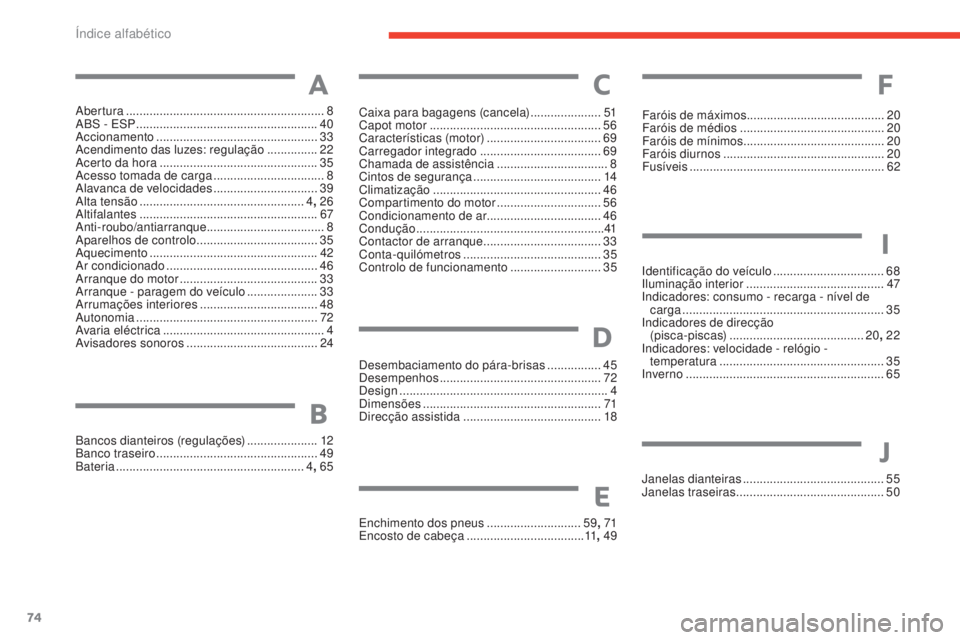

Abertura ........................................................... 8
ABS - ESP ...................................................... 40
Accionamento
................................................ 33
Ac

endimento das luzes: regulação

...............22
Acerto da hora

..............................
.................35
Acesso tomada de carga
.................................8
Alavanca de velocidades


...............................39
Alta tensão


................................................. 4, 26
Altifalantes


..................................................... 67
Anti-roubo/antiarranque ................................... 8
Aparelhos de controlo


.................................... 35
Aquecimento


.................................................. 42
Ar condicionado


............................................. 46
Arranque do motor
......................................... 33
Arranque - paragem do veículo
.....................33
Arrumações interiores


...................................48
Autonomia
...................................................... 72
A

varia eléctrica
................................................ 4
A

visadores sonoros

....................................... 24
Desembaciamento do pára-brisas


................45
Desempenhos
................................................ 72
D

esign
...............
...............................................4
Dimensões


.....................................................71
Direcção assistida


.........................................18
Enchimento dos pneus


............................59, 71
Encosto de cabeça


...................................11, 49
A
B
C
D
Bancos dianteiros (regulações) .....................12
Banco traseiro ................................................ 49
Bateria


........................................................ 4, 65
E
Faróis de máximos ......................................... 20
F aróis de médios .............................. .............20
Faróis de mínimos.......................................... 20
Faróis diurnos


................................................ 20
Fusíveis


.......................................................... 62
F
Identificação do veículo .................................68
I luminação interior ......................................... 47
Indicadores: consumo - recarga - nível de carga


............................................................ 35
Indicadores de direcção (pisca-piscas)


........................................ 20, 22
Indicadores: velocidade - relógio - temperatura
..............................

...................35
Inverno


........................................................... 65
I
Caixa para bagagens (cancela) .....................51
Capot motor ................................................... 56
Características (motor)


..................................69
Carregador integrado


.................................... 69
Chamada de assistência


.................................8
Cintos de segurança


...................................... 14
Climatização
..............................

....................46
Compartimento do motor
............................... 56
C

ondicionamento de ar ..................................46
Condução


........................................................ 41
Contactor de arranque

...................................33
C

onta-quilómetros

......................................... 35
Controlo de funcionamento
........................... 35
J

anelas dianteiras

..........................................55
Janelas traseiras
...............................

.............50
J

75
e-mehari_pt_Chap07_index-alpha_ed03-2016

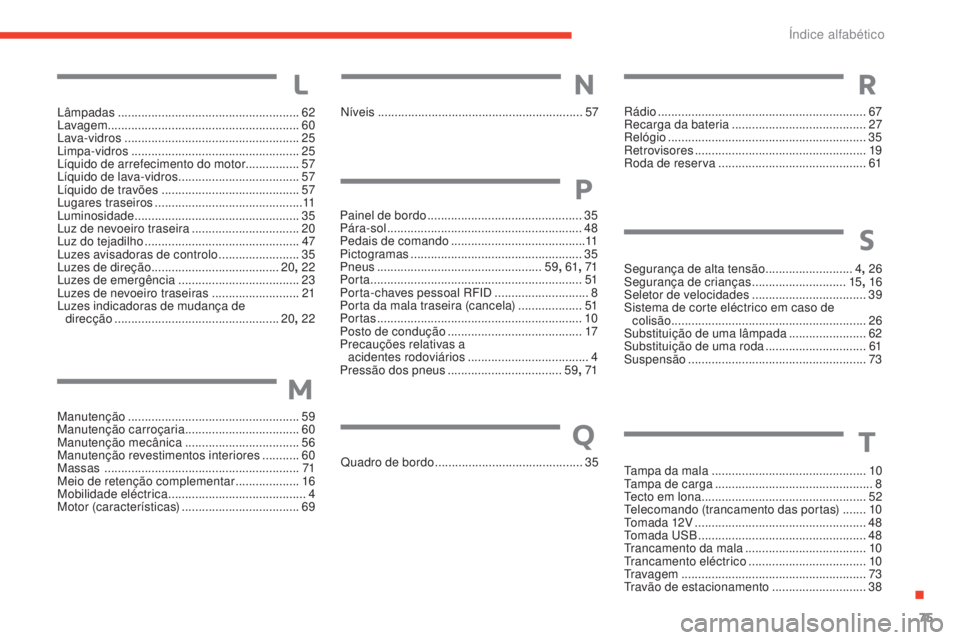

Lâmpadas ......................................................62
L avagem ......................................................... 60
Lava-vidros


.................................................... 25
Limpa-vidros


.................................................. 25
Líquido de arrefecimento do motor................ 57
Líquido de lava-vidros


.................................... 57
Líquido de travões
......................................... 57
Lugares traseiros


............................................ 11
Luminosidade


................................................. 35
Luz de nevoeiro traseira
................................20
Luz do tejadilho
.............................................. 47
Luzes avisadoras de controlo
........................ 35
L

uzes de direção ...................................... 20, 22
Luzes de emergência


.................................... 23
Luzes de nevoeiro traseiras

..........................21
L

uzes indicadoras de mudança de direcção


................................................. 20, 22 Níveis ..............................
...............................
57
Painel de bordo
...............................
...............35
Pára-sol
.......................................................... 48
P

edais de comando
........................................11
Pi

ctogramas

...................................................35
Pneus


.................................................59, 61 , 71
Porta


...............................................................51
Porta-chaves pessoal RFID
............................ 8
P

orta da mala traseira (cancela)

...................51
Portas
................

.............................................10
Posto de condução

........................................17
P

recauções relativas a
acidentes rodoviários
.................................... 4
P

ressão dos pneus

..................................59, 71
Manutenção


................................................... 59
Manutenção carroçaria


..................................60
Manutenção mecânica


..................................56
Manutenção revestimentos interiores


...........60
Massas
.......................................................... 71
Meio de retenção complementar


...................16
Mobilidade eléctrica


......................................... 4
Motor (características)


...................................69Quadro de bordo
............................................35
M
NL
P
Q
Rádio .............................................................. 67
Recarga da bateria ........................................ 2
7
Relógio


........................................................... 35
Retrovisores
................................................... 19
R

oda de reserva ............................................ 61
R
Segurança de alta tensão ..........................4, 26
Segurança de crianças ............................ 15,
16
Seletor de velocidades
.................................. 39
S

istema de corte eléctrico em caso de
colisão


.......................................................... 26
Substituição de uma lâmpada
....................... 62
S

ubstituição de uma roda
..............................61
S

uspensão
..................................................... 73
S
Tampa da mala .............................................. 10
Tampa de carga ............................................... 8
Tecto em lona
................................................. 52
T

elecomando (trancamento das portas)
....... 10
T

omada 12V
...............................
....................48
Tomada USB


.................................................. 48
Trancamento da mala


.................................... 10
Trancamento eléctrico
................................... 10
T

ravagem

....................................................... 73
Travão de estacionamento
............................ 38
T
.

76
e-mehari_pt_Chap07_index-alpha_ed03-2016
Ventilação - climatização ...............................46
Volante ........................................................... 18
V

e-mehari_pt_Chap07_index-alpha_ed03-2016

e-mehari_pt_Chap07_index-alpha_ed03-2016
