instrument panel CITROEN JUMPER 2012 InstruksjonsbØker (in Norwegian)

2

Innholdsfortegnelse
3. ERGONOMI ogKOMFORT 41-73
Betjening av lys 42Vindusvisker 45Hastighetsregulator 46Avising og avdugging 49Varme / manueltklimaanlegg 51Automatisk klimaanlegg 53Ekstra varmeanlegg 55Varme / Klimaanlegg bak5k5Ekstra programmerbartvarmeanlegg 57Forseter 60Dobbelt forsete 62Bakseter 63Dyp kabin 65Innredning foran 66Innredning bak 70Speil 72El-vindusheiser 73
Presentasjon4Utvendig5Åpne 6Innvendig8Riktig innstilling 10Sikt 12Ventilasjon 14Kontroll 15Sikkerhet for passasjerene16Kjøring 17Økonomisk ogmiljøvennlig kjøring 18
1. OVERSIKT OVER BILEN 4-194. TEKNOLOGIOMBORD 74-92
Kjørecomputer 74Mode 75Ryggevarsler 78Ryggekamera 79Luftfjæring 81Fartsskriver 83Bilradio 84
2. KLAR TIL Å KJØRE 20-40
Fjernbetjening 20Nøkkel 22Personlig kodekort 23Alarm 24For- og bakdører 25Lasterom 27Instrumentpaneler 28Kontrollamper 29Drivstoffmåler 36Temperaturindikator 36Vedlikeholdsindikator 37Styrkeregulering avinstrumentbordbelysning 37Girkasse og ratt 38Start og stopp 39Bakkestartfunksjon 40


Dette symbolet gir
informasjon om utstyr
som er spesielt for
kombimodellen. Vinduer på sidene som
kan skyves åpne. Varme /
klimaanlegg bak. Seter /
benkesete bak.

8
Oversikt over bilen
INNVENDIG


Førerplass


1.
Sikringsboks.

2.
Programmerbart varmeanlegg.

3.
Betjening av hastighetsregulator.
4.
MODE, konfigurasjon og personlige
innstillinger / styrkeregulering av
instrumentbordbelysningen / regulering
av frontlyktenes høyde.

5.
Lys og blinklys.

6.
Instrumentpanel med display.
7.
Betjening for vindusviskere /
vindusspylere / kjørecomputer.

8.
Tenningslås.

9.
Kollisjonspute fører / horn.

221
OVERSIKT OVER BILE
N
15
Oversikt over bilen

Ryggekamera

Kameraet aktiveres med en gang bilen settes
i revers. Det fortsetter å fungere helt til bilen
kommer opp i ca. 15 km/t. Kameraet nøytraliseres
når bilen kommer opp i over 18 km/t.

Skjerm
Trykk på knappen og plasser skjermen i
ønsket posisjon.

79

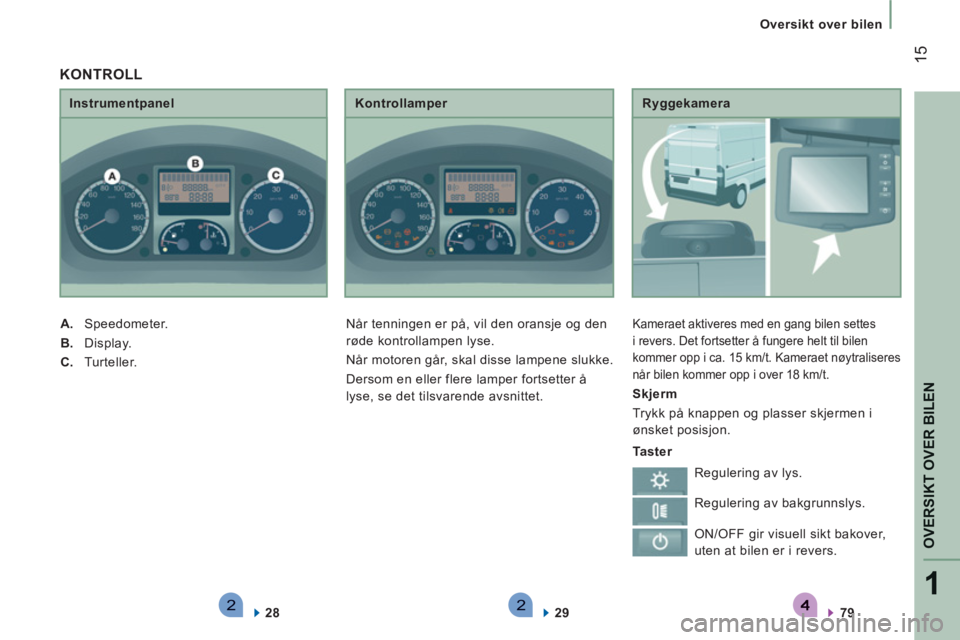

Instrumentpanel


A.
Speedometer.

B.
Display.

C.
Turteller.

28

Kontrollamper
Når tenningen er på, vil den oransje og den
røde kontrollampen lyse.
Når motoren går, skal disse lampene slukke.
Dersom en eller flere lamper fortsetter å
lyse, se det tilsvarende avsnittet.

29


KONTROLL


Taster
Regulering av lys.
Regulering av bakgrunnslys.
ON/OFF gir visuell sikt bakover,
uten at bilen er i revers.

542
16
Oversikt over bilen
To ringer foran, plassert mellom seteryggen
og seteputen, og en ring bak til feste av et
barnesete.

ISOFIX-feste


106

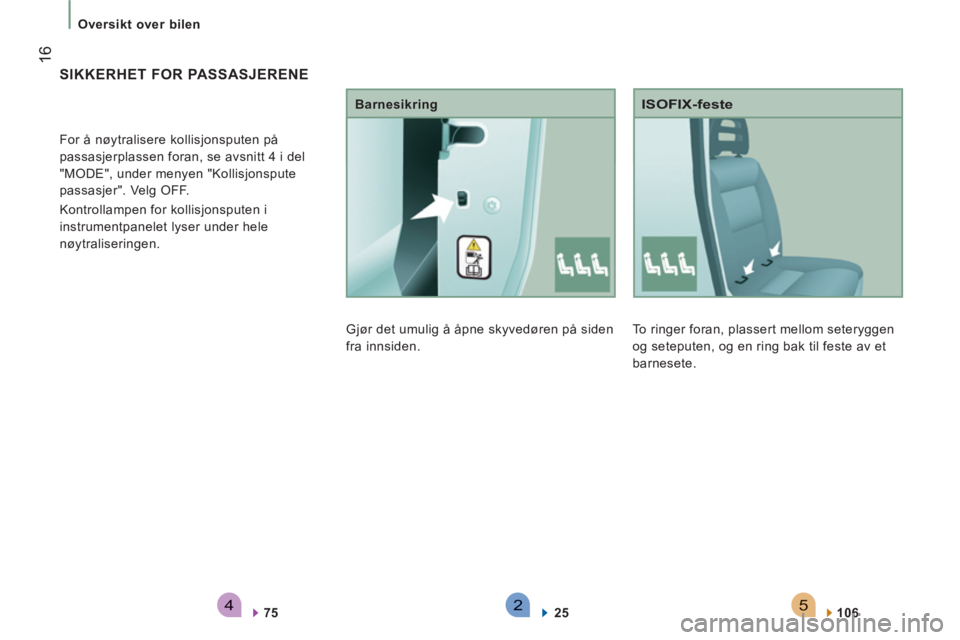

SIKKERHET FOR PASSASJERENE



For å nøytralisere kollisjonsputen på
passasjerplassen foran, se avsnitt 4 i del
"MODE", under menyen "Kollisjonspute
passasjer". Velg OFF.
Kontrollampen for kollisjonsputen i
instrumentpanelet lyser under hele
nøytraliseringen.

75
Gjør det umulig å åpne skyvedøren på siden
fra innsiden.
Barnesikring

25

4321
OVERSIKT OVER BILE
N
17
Oversikt over bilen

Hastighetsregulator
Regulatorens funksjon sees i
instrumentpanelet ved hjelp av en
kontrollampe i turtelleren.

46

Bakkestartfunksjon
Denne funksjonen, som er kombinert med
ESP, gjør det lettere å starte bilen når
den står i en bakke. Den aktiveres under
følgende forhold:


- bilen må stå stille, med motoren på,

- bakken må ha en skråning på over 5 %.

40

Luftfjæring
Dette systemet brukes til å endre høyden for
terskelen bak, for å gjøre det enklere å laste
inn og ut av bilen.
Trykk på betjeningen og slipp for å stoppe
bevegelsen. Ved hvert trykk økes høyden
med ett nivå: +1 til +3.
Trykk på betjeningen og slipp for å stoppe
bevegelsen. Ved hvert trykk reduseres
høyden med ett nivå: -1 til -3.
Dersom man kjører med for høy eller for lav
terskel, risikerer man skader under bilen.

81

Nøytralisert funksjon. Valgt funksjon.

KJØRING

Førerplass

28
2828

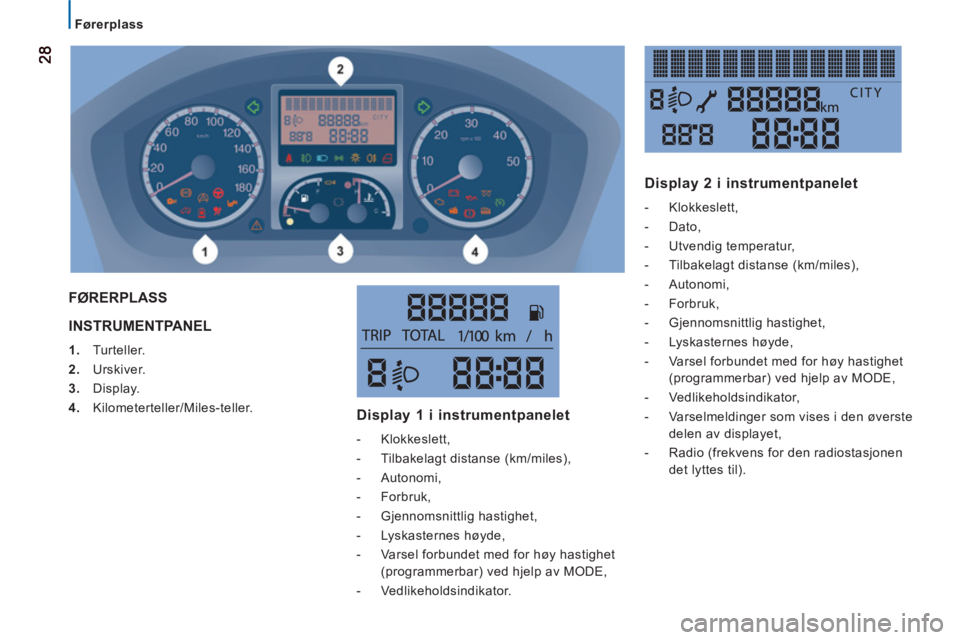

INSTRUMENTPANEL



1.
Turteller.

2.
Urskiver.

3.
Display.

4.
Kilometerteller/Miles-teller.

FØRERPLASS
Displa
y 1 i instrumentpanelet


- Klokkeslett,

- Tilbakelagt distanse (km/miles),

- Autonomi,

- Forbruk,

- Gjennomsnittlig hastighet,

- Lyskasternes høyde,

- Varsel forbundet med for høy hastighet
(programmerbar) ved hjelp av MODE,

- Vedlikeholdsindikator.



Display 2 i instrumentpanelet



- Klokkeslett,

- Dato,

- Utvendig temperatur,

- Tilbakelagt distanse (km/miles),

- Autonomi,

- Forbruk,

- Gjennomsnittlig hastighet,

- Lyskasternes høyde,

- Varsel forbundet med for høy hastighet
(programmerbar) ved hjelp av MODE,

- Vedlikeholdsindikator,

- Varselmeldinger som vises i den øverste
delen av displayet,

- Radio (frekvens for den radiostasjonen
det lyttes til).

Førerplass

363636

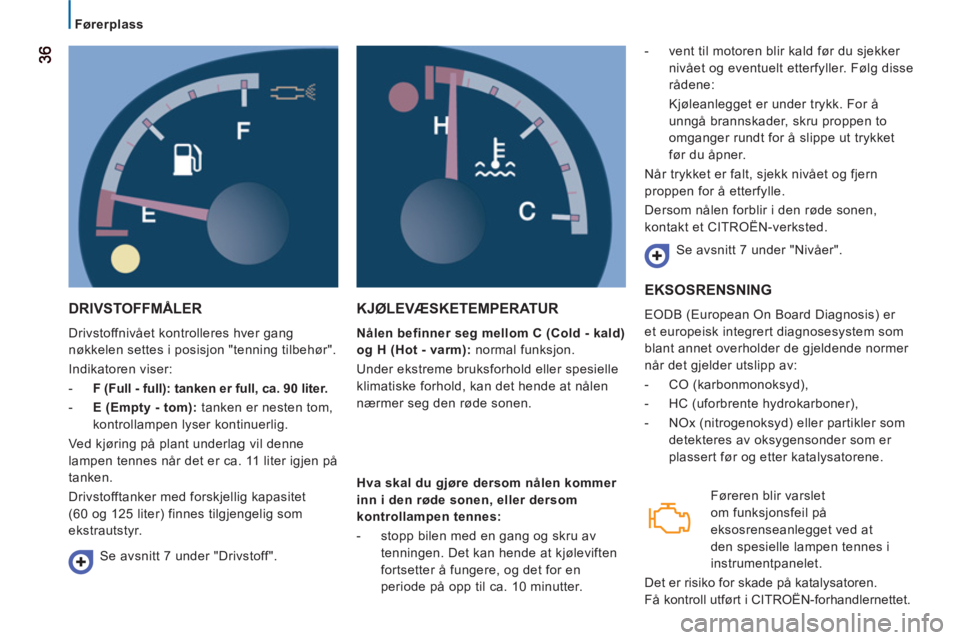

DRIVSTOFFMÅLER

Drivstoffnivået kontrolleres hver gang
nøkkelen settes i posisjon "tenning tilbehør".
Indikatoren viser:


- F (Full

- full

): tanken er full, ca. 90 liter.


- E (Empty - tom): tanken er nesten tom,
kontrollampen lyser kontinuerlig.

Ved kjøring på plant underlag vil denne
lampen tennes når det er ca. 11 liter igjen på
tanken.
Drivstofftanker med forskjellig kapasitet
(60 og 125 liter) finnes tilgjengelig som
ekstrautstyr.
KJØLEVÆSKETEMPERATUR

Nålen befinner seg mellom C (Cold - kald)
og H (Hot - varm):
normal funksjon.
Under ekstreme bruksforhold eller spesielle
klimatiske forhold, kan det hende at nålen
nærmer seg den røde sonen.
- vent til motoren blir kald før du sjekker
nivået og eventuelt etterfyller. Følg disse
rådene:
Kjøleanlegget er under trykk. For å
unngå brannskader, skru proppen to
omganger rundt for å slippe ut trykket
før du åpner.
Når trykket er falt, sjekk nivået og fjern
proppen for å etterfylle.
Dersom nålen forblir i den røde sonen,
kontakt et CITROËN-verksted.
Se avsnitt 7 under "Nivåer".
Se avsnitt 7 under "Drivstoff".
Hva skal du gjøre dersom nålen kommer
inn i den røde sonen, eller dersom
kontrollampen tennes:


- stopp bilen med en gang og skru av
tenningen. Det kan hende at kjøleviften
fortsetter å fungere, og det for en
periode på opp til ca. 10 minutter.
EKSOSRENSNING

EODB (European On Board Diagnosis) er
et europeisk integrert diagnosesystem som
blant annet overholder de gjeldende normer
når det gjelder utslipp av:


- CO (karbonmonoksyd),

- HC (uforbrente hydrokarboner),

- NOx (nitrogenoksyd) eller partikler som
detekteres av oksygensonder som er
plassert før og etter katalysatorene.

Føreren blir varslet
om funksjonsfeil på
eksosrenseanlegget ved at
den spesielle lampen tennes i
instrumentpanelet.
Det er risiko for skade på katalysatoren.
Få kontroll utført i CITROËN-forhandlernettet.

Førerplass
37
2
KLAR TIL
Å KJ
ØRE

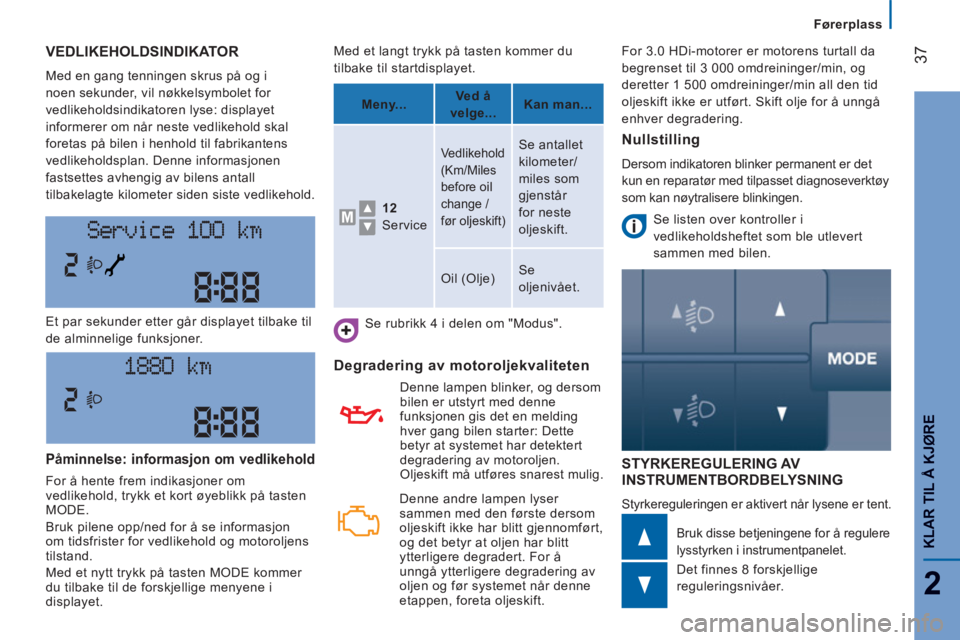

VEDLIKEHOLDSINDIKATOR
Med en gang tenningen skrus på og i
noen sekunder, vil nøkkelsymbolet for
vedlikeholdsindikatoren lyse: displayet
informerer om når neste vedlikehold skal
foretas på bilen i henhold til fabrikantens
vedlikeholdsplan. Denne informasjonen
fastsettes avhengig av bilens antall
tilbakelagte kilometer siden siste vedlikehold.
STYRKEREGULERING AV
INSTRUMENTBORDBELYSNING
Styrkereguleringen er aktivert når lysene er tent.

Et par sekunder etter går displayet tilbake til
de alminnelige funksjoner.
Bruk disse betjeningene for å regulere
lysstyrken i instrumentpanelet.
Det finnes 8 forskjellige
reguleringsnivåer. Med et langt trykk på tasten kommer du
tilbake til startdisplayet.
Se rubrikk 4 i delen om "Modus".


Degradering av motoroljekvaliteten

Denne lampen blinker, og dersom
bilen er utstyrt med denne
funksjonen gis det en melding
hver gang bilen starter: Dette
betyr at systemet har detektert
degradering av motoroljen.
Oljeskift må utføres snarest mulig.
Påminnelse: informasjon om vedlikehold
For å hente frem indikasjoner om
vedlikehold, trykk et kort øyeblikk på tasten
MODE.
Bruk pilene opp/ned for å se informasjon
om tidsfrister for vedlikehold og motoroljens
tilstand.
Med et nytt trykk på tasten MODE kommer
du tilbake til de forskjellige menyene i
displayet.
Meny...
Ve d å
velge...
Kan man...

12
Service
Vedlikehold
(Km/Miles
before oil
change /
før oljeskift) Se antallet
kilometer/
miles som
gjenstår
for neste
oljeskift.
Oil (Olje) Se
oljenivået. Nullstilling
Dersom indikatoren blinker permanent er det
kun en reparatør med tilpasset diagnoseverktøy
som kan nøytralisere blinkingen.

Se listen over kontroller i
vedlikeholdsheftet som ble utlevert
sammen med bilen. For 3.0 HDi-motorer er motorens turtall da
begrenset til 3 000 omdreininger/min, og
deretter 1 500 omdreininger/min all den tid
oljeskift ikke er utført. Skift olje for å unngå
enhver degradering.
Denne andre lampen lyser
sammen med den første dersom
oljeskift ikke har blitt gjennomført,
og det betyr at oljen har blitt
ytterligere degradert. For å
unngå ytterligere degradering av
oljen og før systemet når denne
etappen, foreta oljeskift.

Modus
75
4
TEKNOLOGI OMBOR
D

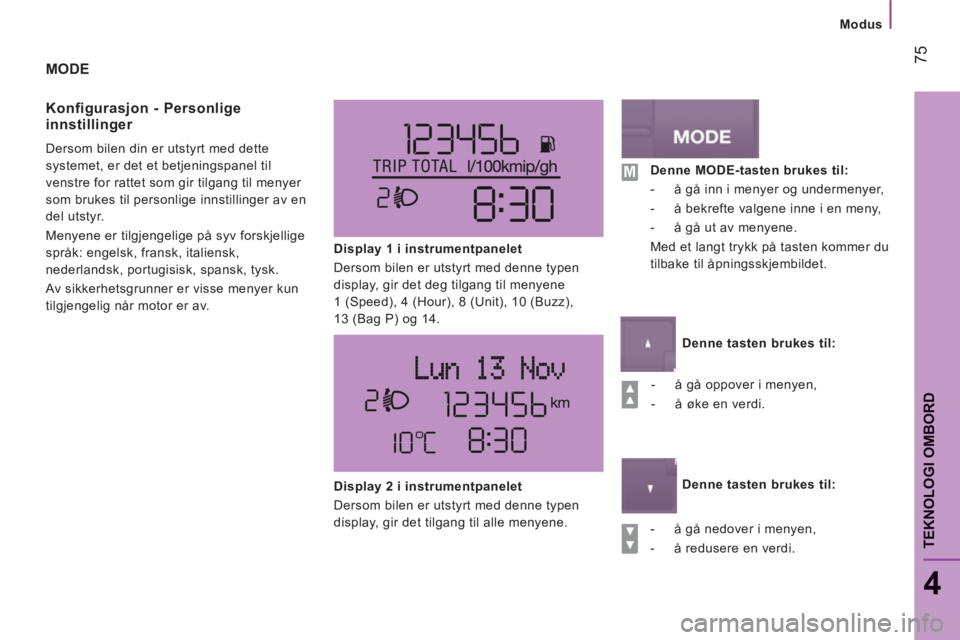

MODE
Konfi
gurasjon - Personlige innstillinger
Dersom bilen din er utstyrt med dette
systemet, er det et betjeningspanel til
venstre for rattet som gir tilgang til menyer
som brukes til personlige innstillinger av en
del utstyr.
Menyene er tilgjengelige på syv forskjellige
språk: engelsk, fransk, italiensk,
nederlandsk, portugisisk, spansk, tysk.
Av sikkerhetsgrunner er visse menyer kun
tilgjengelig når motor er av.
Display 1 i instrumentpanelet
Dersom bilen er utstyrt med denne typen
display, gir det deg tilgang til menyene
1 (Speed), 4 (Hour), 8 (Unit), 10 (Buzz),
13 (Bag P) og 14.


- å gå oppover i menyen,

- å øke en verdi.



- å gå nedover i menyen,

- å redusere en verdi.

Display 2 i instrumentpanelet
Dersom bilen er utstyrt med denne typen
display, gir det tilgang til alle menyene.

Denne MODE-tasten brukes til:


- å gå inn i menyer og undermenyer,

- å bekrefte valgene inne i en meny,

- å gå ut av menyene.
Med et langt trykk på tasten kommer du
tilbake til åpningsskjembildet.


Denne tasten brukes til:


Denne tasten brukes til:

81
4
TEKNOLOGI OMBOR
D

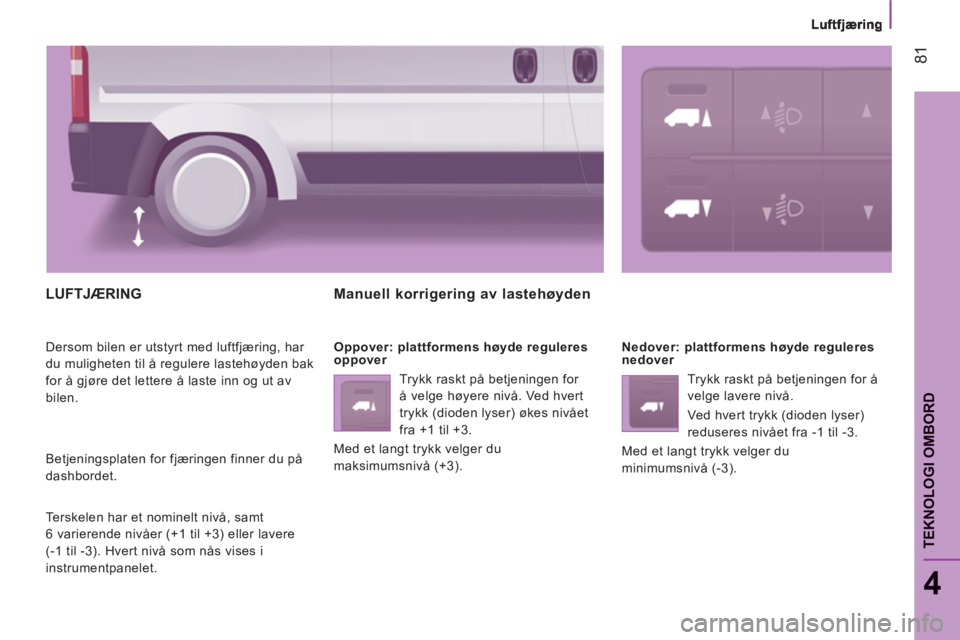

LUFTJÆRING
Dersom bilen er utstyrt med luftfjæring, har
du muligheten til å regulere lastehøyden bak
for å gjøre det lettere å laste inn og ut av
bilen.
Betjeningsplaten for fjæringen finner du på
dashbordet.
Terskelen har et nominelt nivå, samt
6 varierende nivåer (+1 til +3) eller lavere
(-1 til -3). Hvert nivå som nås vises i
instrumentpanelet.
Manuell korrigering av lastehøyden


Oppover: plattformens høyde reguleres
oppover
Trykk raskt på betjeningen for
å velge høyere nivå. Ved hvert
trykk (dioden lyser) økes nivået
fra +1 til +3.
Med et langt trykk velger du
maksimumsnivå (+3).
Nedover: plattformens høyde reguleres
nedover
Trykk raskt på betjeningen for å
velge lavere nivå.
Ved hvert trykk (dioden lyser)
reduseres nivået fra -1 til -3.
Med et langt trykk velger du
minimumsnivå (-3).
