Byta ett torkarblad
139
ÅTGÄRDE
R
8

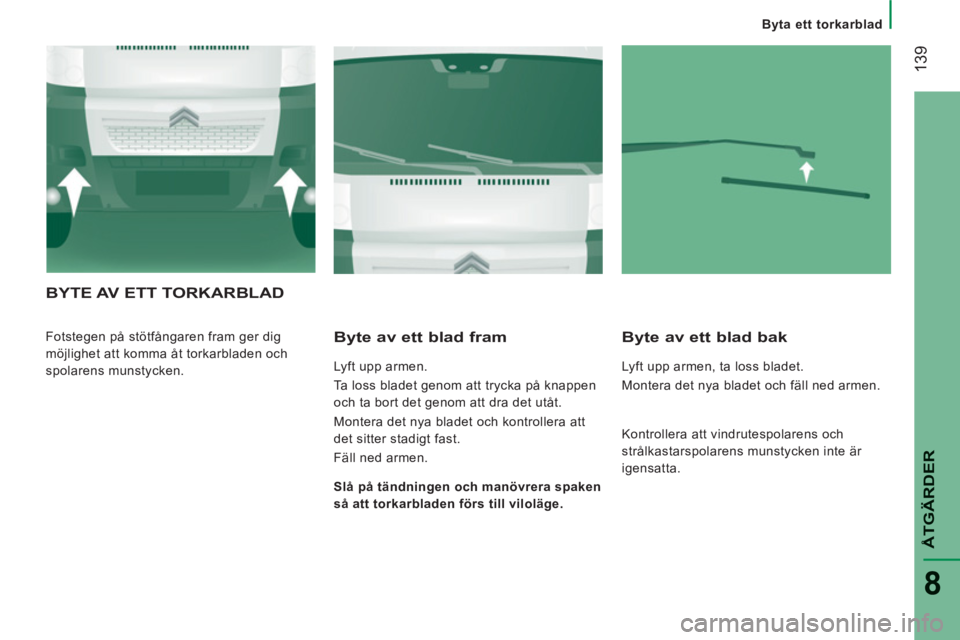

BYTE AV ETT TORKARBLAD

Fotstegen på stötfångaren fram ger dig
möjlighet att komma åt torkarbladen och
spolarens munstycken.
Byte av ett blad fram

Lyft upp armen.
Ta loss bladet genom att trycka på knappen
och ta bort det genom att dra det utåt.
Montera det nya bladet och kontrollera att
det sitter stadigt fast.
Fäll ned armen.
Byte av ett blad bak

Lyft upp armen, ta loss bladet.
Montera det nya bladet och fäll ned armen.

Slå på tändningen och manövrera spaken
så att torkarbladen förs till viloläge.
Kontrollera att vindrutespolarens och
strålkastarspolarens munstycken inte är
igensatta.

Bogsera bilen

14
0

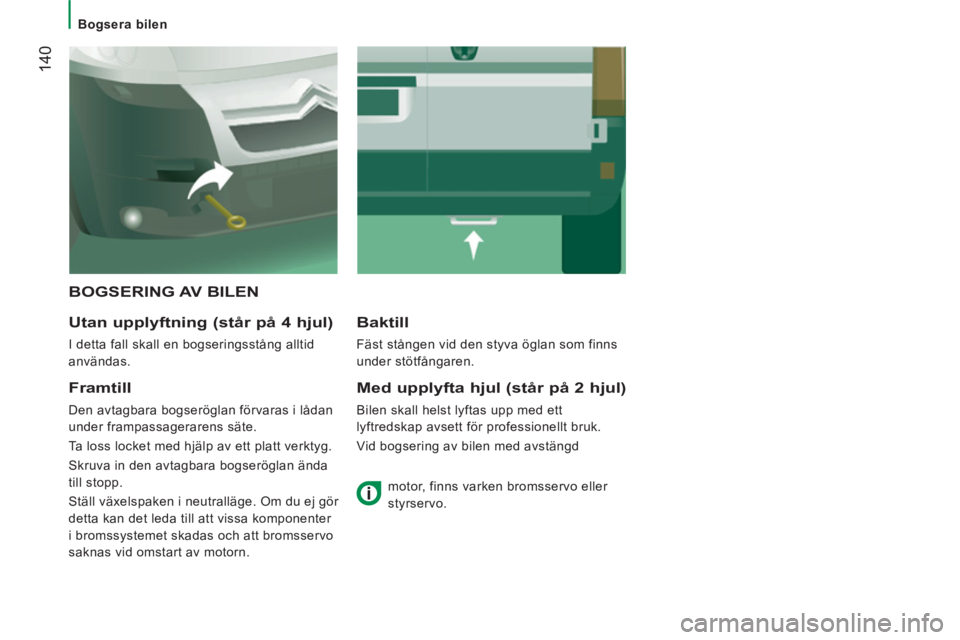

BOGSERING AV BILEN

Utan uppl
yftning (står på 4 hjul)

I detta fall skall en bogseringsstång alltid
användas.
Baktill

Fäst stången vid den styva öglan som finns
under stötfångaren.

Framtill

Den avtagbara bogseröglan förvaras i lådan
under frampassagerarens säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Ställ växelspaken i neutralläge. Om du ej gör
detta kan det leda till att vissa komponenter
i bromssystemet skadas och att bromsservo
saknas vid omstart av motorn.
Med upplyfta hjul (står på 2 hjul)

Bilen skall helst lyftas upp med ett
lyftredskap avsett för professionellt bruk.

Vid bogsering av bilen med avstängd
motor, finns varken bromsservo eller
styrservo.

9
TEKNISKA DAT
A

142





Bilens mått

14
3
9
TEKNISKA DAT
A


Bilens mått

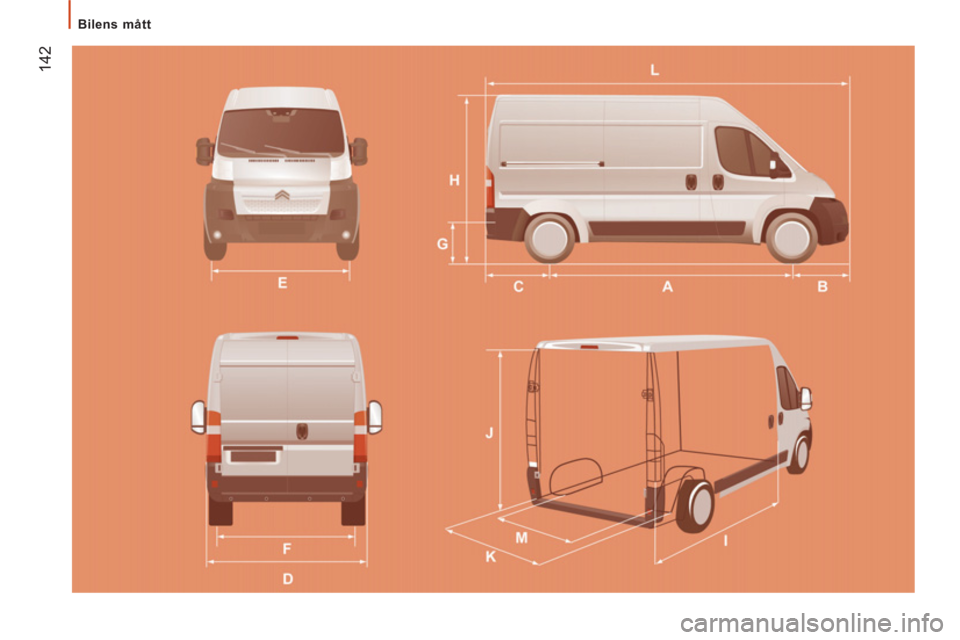

DIMENSIONER

Bilen finns med 4 längder (L1..) och 3 höjder (H1..), vilket framgår av tabellerna:


Skåpbil


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Totallängd
4 963
5 413
5 998
6 363

H Totalhöjd
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Hjulavstånd
3 000
3 450
4 035

B Överhäng fram

948

C Överhäng bak
1 015
1 380

D Totalbredd (utan backspeglarna)
2 050

E Hjulvidd fram

1 810

F Hjulvidd bak

1 790


G Lasttröskelns höjd
535 till 565

I Innergolvets längd
2 670
3 120
3 705
4 070

J Maximal inre lasthöjd
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maximal inre bredd
1 870

M Inre bredd mellan hjulhusen
1 422

Volym (m
3)

8


10


11,5


13


15


15


17

144





Bilens mått






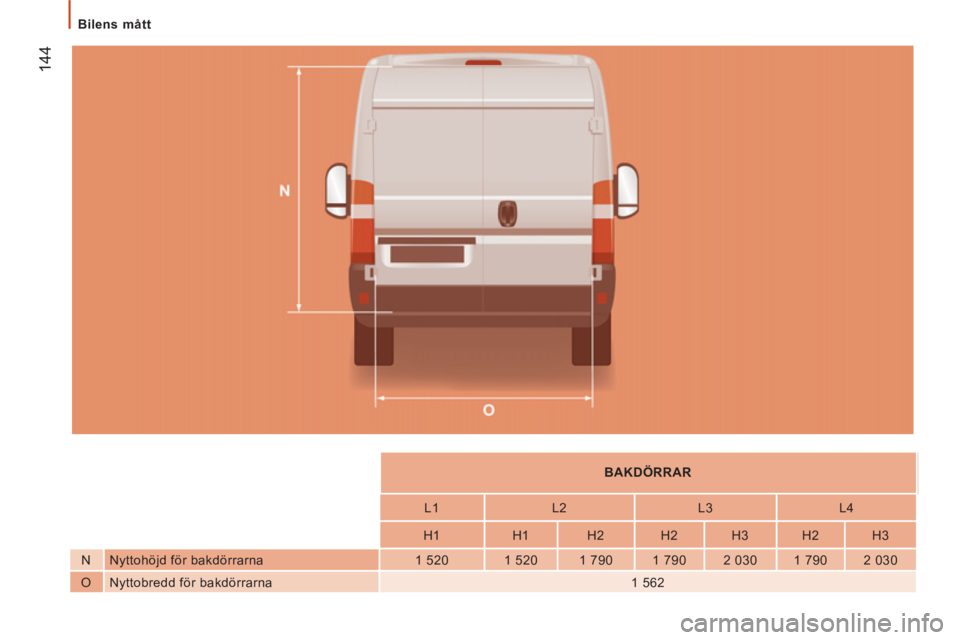

BAKDÖRRAR


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Nyttohöjd för bakdörrarna
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Nyttobredd för bakdörrarna
1 562

14
5
9
TEKNISKA DAT
A


Bilens mått


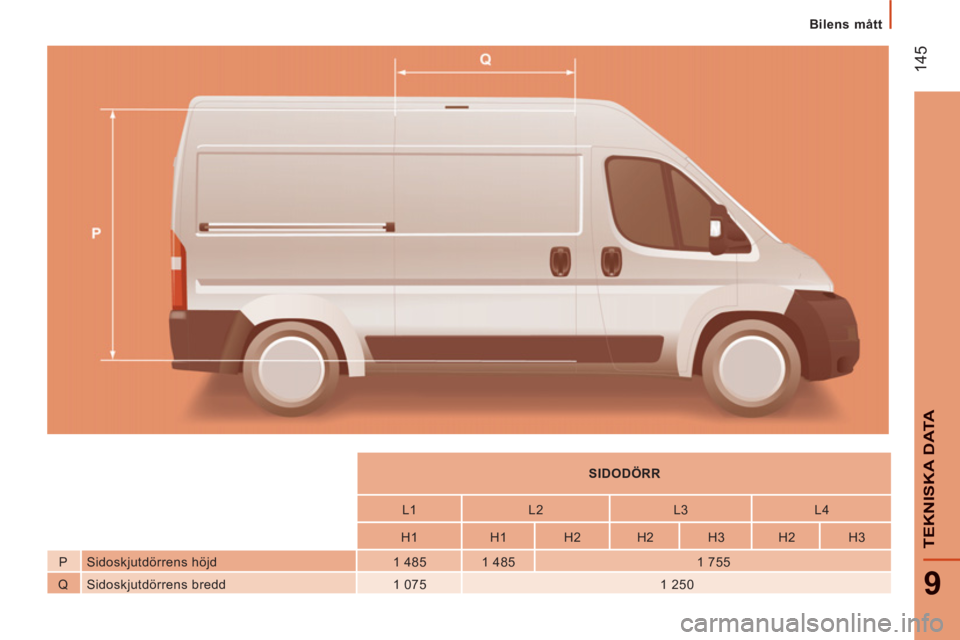

SIDODÖRR


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Sidoskjutdörrens höjd
1 485
1 485
1 755

Q Sidoskjutdörrens bredd
1 075
1 250

14
6





Bilens mått

9
TEKNISKA DAT
A


Bilens mått

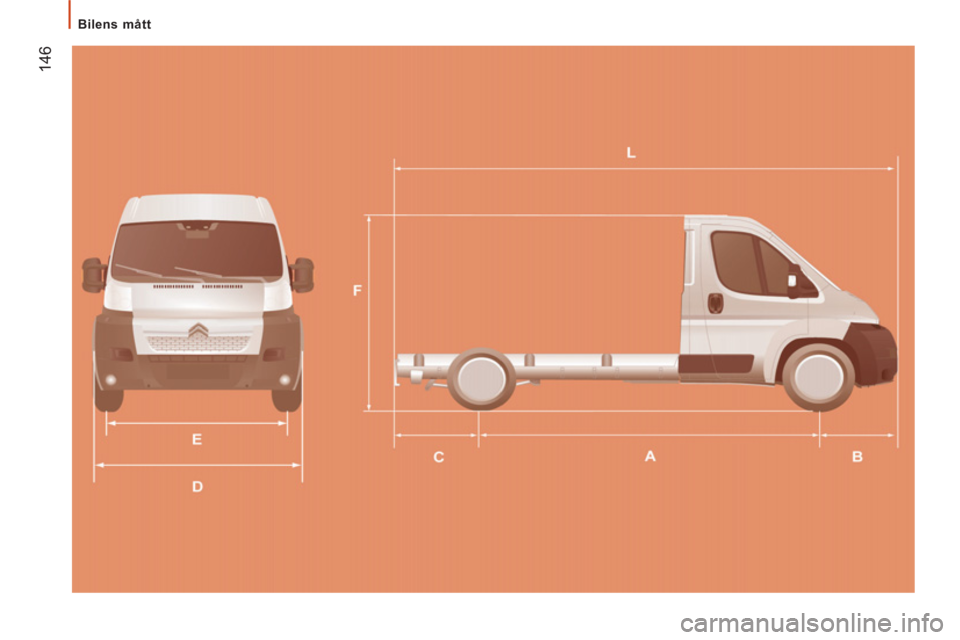

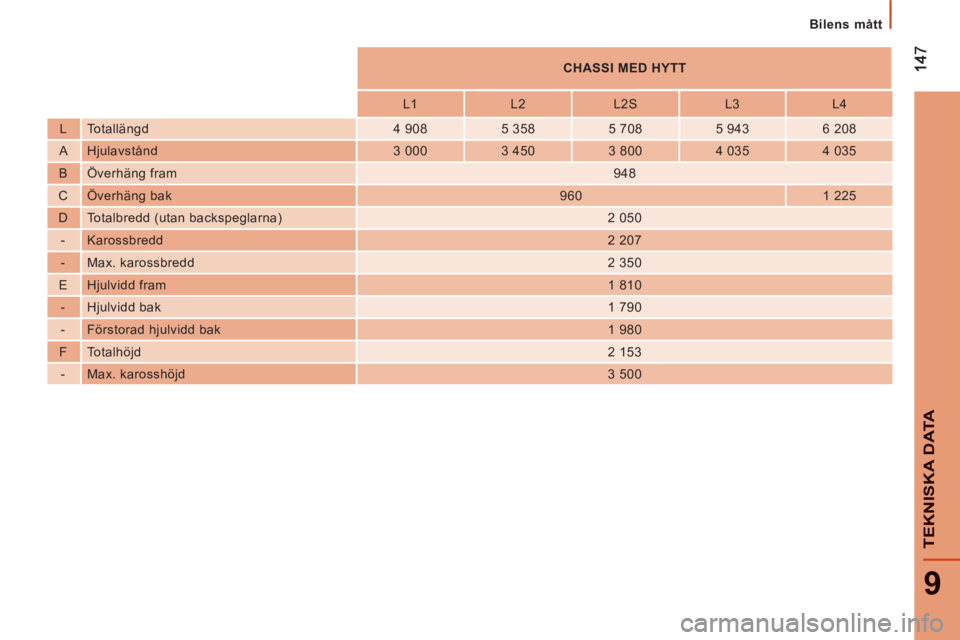

CHASSI MED HYTT


L1
L2
L2S
L3
L4

L Totallängd
4 908
5 358
5 708
5 943
6 208

A Hjulavstånd
3 000
3 450
3 800
4 035
4 035

B Överhäng fram

948

C Överhäng bak
960
1 225

D Totalbredd (utan backspeglarna)
2 050

- Karossbredd

2 207

- Max. karossbredd
2 350

E Hjulvidd fram

1 810

- Hjulvidd bak

1 790

- Förstorad hjulvidd bak
1 980

F Totalhöjd

2 153


- Max. karosshöjd

3 500

14
8





Bilens mått

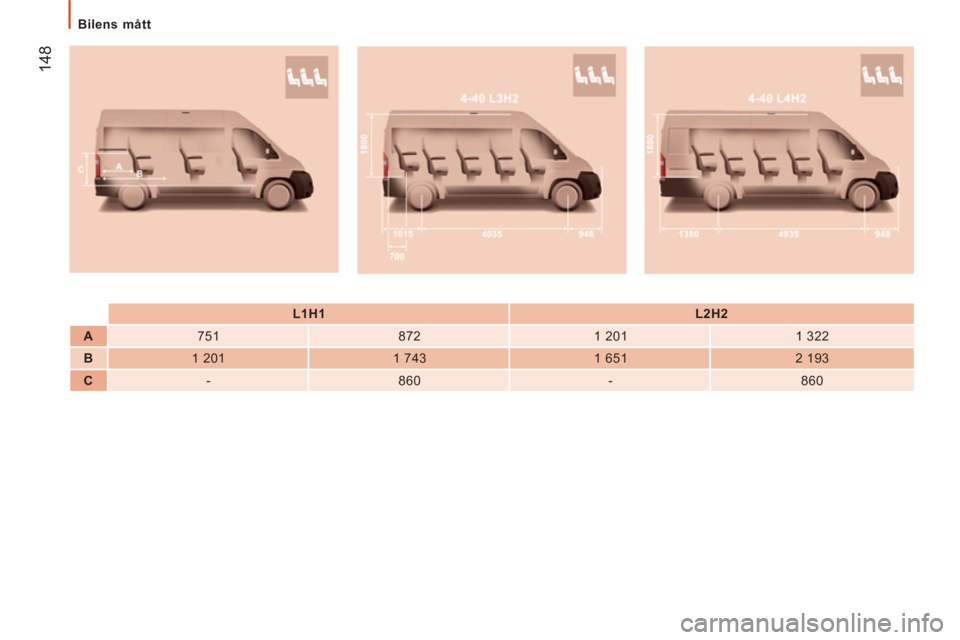

L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
