Schimbarea unei siguranţe


Siguranţe


A (amperi)

Afectare


54


-
Neutilizată


55


15
Încălzire scaune


56


15
Priză 12 V pasageri spate


57


10
Încălzire adiţională progamabilă


58


10
Lumini de poziţie laterale


59


7,5
Suspensie pneumatică


60


-
Neutilizată


61


-
Neutilizat
ă


62


-
Neutilizată


63


10
Comutator încălzire suplimentară programabilă


64


-
Neutilizată


65


30
Ventilator încălzire adiţională programabilă
SIGURANŢE MONTANT PASAGER

- Declipsaţi capacul.

După intervenţie, închideţi cu mare
atenţie capacul.

160


Schimbarea unei siguranţe



SIGURANŢE ÎN COMPARTIMENTUL MOTOR

- Scoateţi piuliţele şi basculaţi cutia pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)


Affectare



1


40
Alimentare pompă ABS/ESP


2


50
Cutie preîncălzire motorină


3


30
Contactor antifurt


4


20
Sistem încălzire suplimentar programabil


5


20
Ventilaţie habitaclu cu sistem încălzire suplimentar
programabil


6


40/60
Grup moto-ventilator habitaclu viteză maximă


7


40/50
Grup moto-ventilator habitaclu viteză minim
ă


8


40
Grup moto-ventilator habitaclu


9


20
Pompă spalare geamuri


10


15
Claxon


14


7,5
Lumină de drum dreapta


15


7,5
Lumină de drum stânga


18


7,5
Control motor


19


7,5
Compresor climatizare


20


30
Pompă spălător faruri


21


15
Alimentare pompă carburant


23


30
Electrovalve ABS


30


15
Lumini de ceaţă

161
ASISTENŢĂ RAPID
Ă
8
Schimbarea unui ştergător

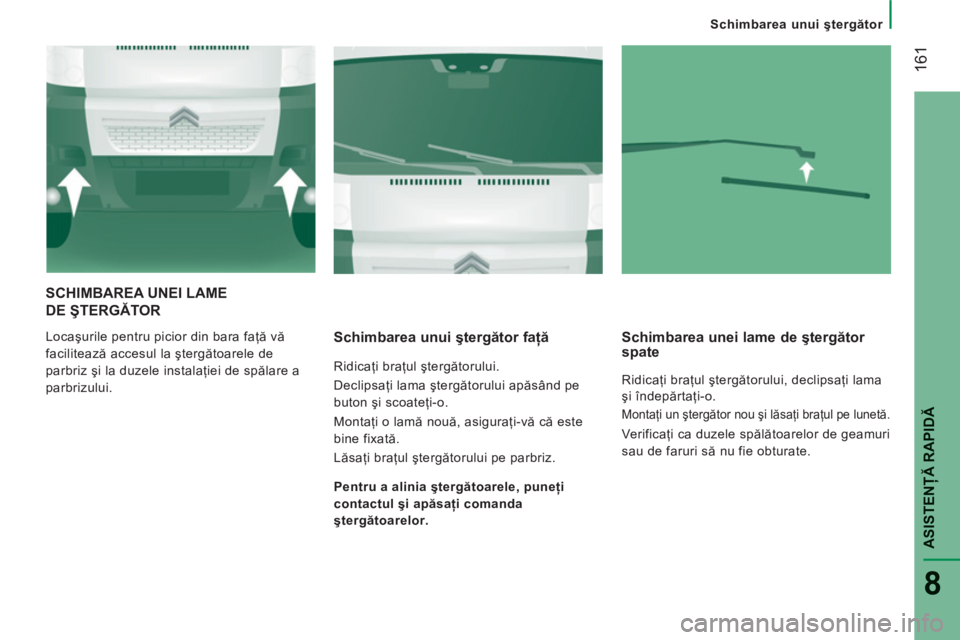

SCHIMBAREA UNEI LAME
DE ŞTERGĂTOR

Locaşurile pentru picior din bara faţă vă
facilitează accesul la ştergătoarele de
parbriz şi la duzele instalaţiei de spălare a
parbrizului.
Schimbarea unui ştergător faţă

Ridicaţi braţul ştergătorului.
Declipsaţi lama ştergătorului apăsând pe
buton şi scoateţi-o.
Montaţi o lamă nouă, asiguraţi-vă că este
bine fixată.
Lăsaţi braţul ştergătorului pe parbriz.
Schimbarea unei lame de ştergător
spate
Ridicaţi braţul ştergătorului, declipsaţi lama
şi îndepărtaţi-o.

Montaţi un ştergător nou şi lăsaţi braţul pe lunetă.


Pentru a alinia ştergătoarele, puneţi
contactul şi apăsaţi comanda
ştergătoarelor

.
Verificaţi ca duzele spălătoarelor de geamuri
sau de faruri să nu fie obturate.

162


Remorcarea

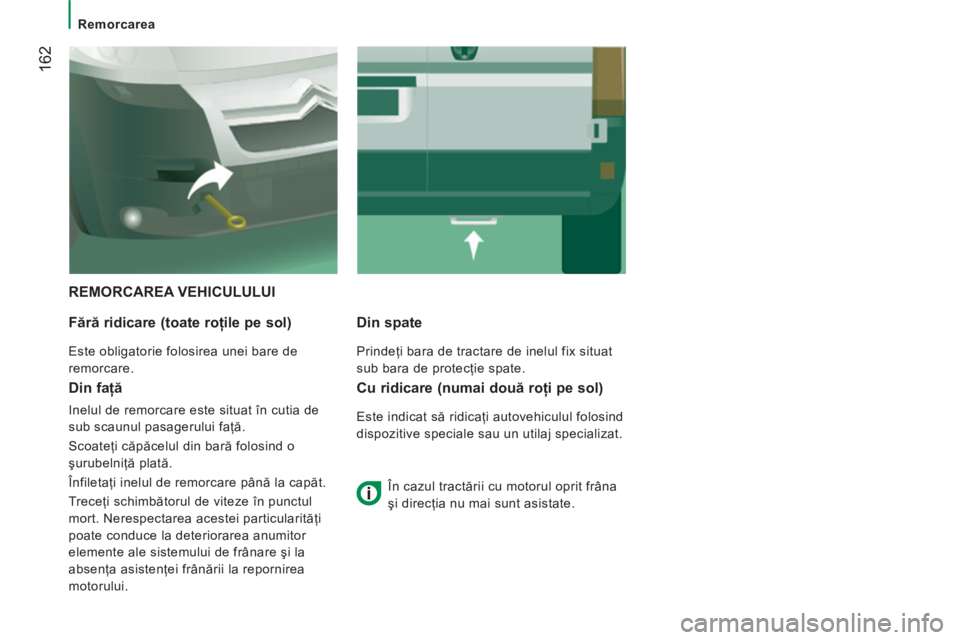

REMORCAREA VEHICULULUI

F
ără ridicare (toate roţile pe sol)

Este obligatorie folosirea unei bare de
remorcare.
Din spate

Prindeţi bara de tractare de inelul fix situat
sub bara de protecţie spate.


Din faţă

Inelul de remorcare este situat în cutia de
sub scaunul pasagerului faţă.
Scoateţi căpăcelul din bară folosind o
şurubelniţă plată.
Înfiletaţi inelul de remorcare până la capăt.
Treceţi schimbătorul de viteze în punctul
mort. Nerespectarea acestei particularităţi
poate conduce la deteriorarea anumitor
elemente ale sistemului de frânare şi la
absenţa asistenţei frânării la repornirea
motorului.
Cu ridicare (numai două roţi pe sol)

Este indicat să ridicaţi autovehiculul folosind
dispozitive speciale sau un utilaj specializat.
În cazul tractării cu motorul oprit frâna
şi direcţia nu mai sunt asistate.

164


Dimensiuni

165
9
CARACTERISTICI TEHNIC
E
DIMENSIUNI
Vehiculul dumneavoastră este disponibil în 4 variante de lungime (L1..) şi 3 variante de înălţime (H1..), prezentate în tabelul următor:



Furgon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Lungime totală
4 963
5 413
5 998
6 363

H Înălţime totală
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Ampatament
3 000
3 450
4 035

B Cantilever faţă

948

C Cantilever spate
1 015
1 380

D Lăţime totală (fără retrovizoare)
2 050

E Ecartament faţă


1 810

F Ecartament spate
1 790

G Înălţime prag încărcare
535-565

I Lungime podea interioară
2 670
3 120
3 705
4 070

J Înălţime interioar maximă de încărcare
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Lăţime interioară maximă
1 870

M Lăţime interioară între pasajele roţilor
1 422





Volum (m 3
)

8


9,5


10


11,5


13


15


15


17
Dimensiuni

166





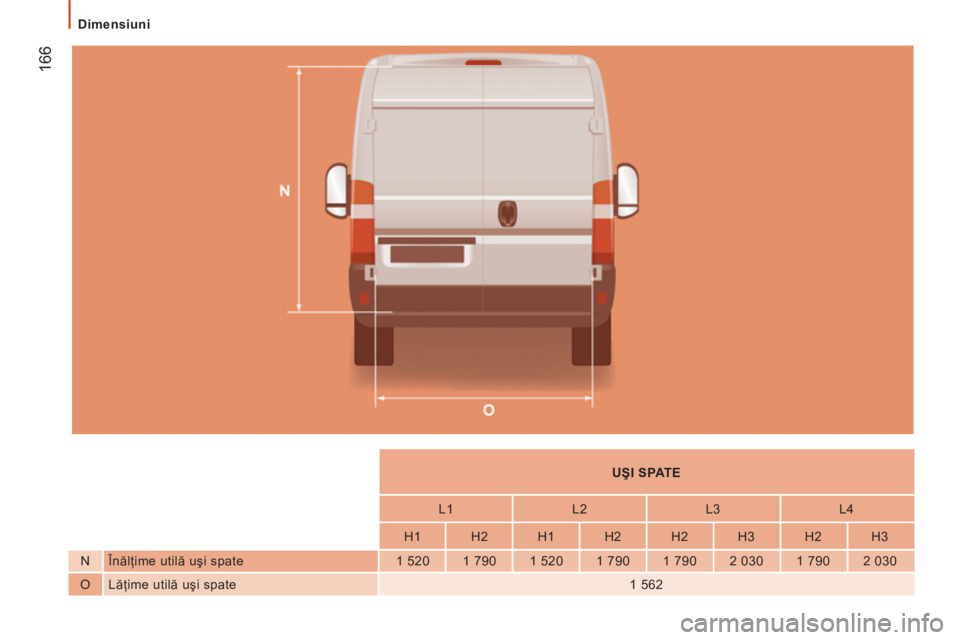

UŞI SPATE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Înălţime utilă uşi spate
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Lăţime utilă uşi spate
1 562

Dimensiuni

167
9
CARACTERISTICI TEHNIC
E





UŞĂ LATERALĂ






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Înălţimea uşii laterale culisante
1 485
1 755
1 485
1 755

Q Lăţimea uşii laterale culisante
1 075
1 250 Dimensiuni

168
