CITROEN JUMPER 2014 Ghiduri De Utilizare (in Romanian)

69
3
ERGONOMIE
şi CONFOR
T
Scaune

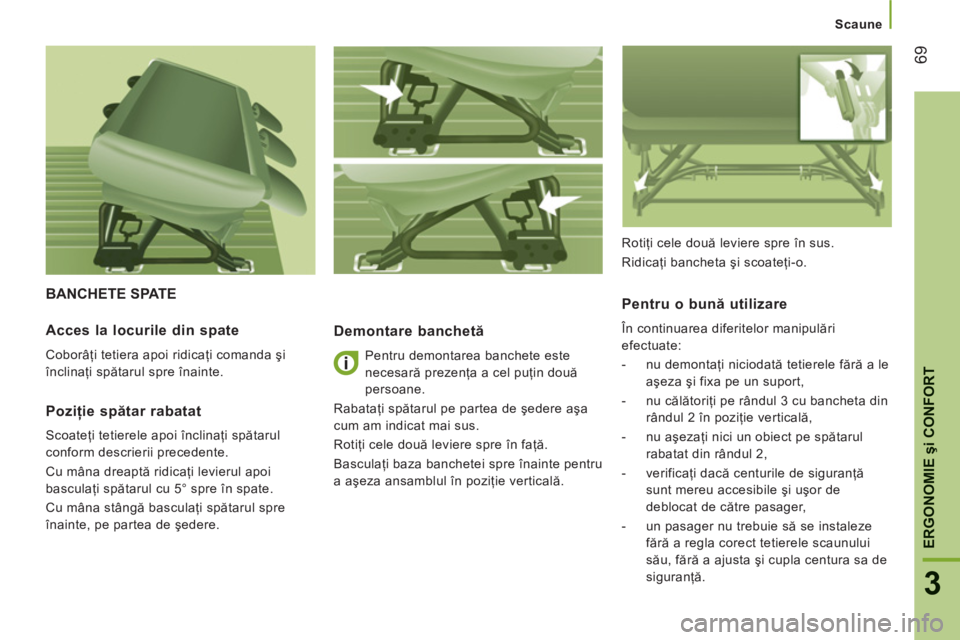

BANCHETE SPATE

Demontare banchet
ă


Pentru demontarea banchete este
necesară prezenţa a cel puţin două
persoane.
Rabataţi spătarul pe partea de şedere aşa
cum am indicat mai sus.
Rotiţi cele două leviere spre în faţă.
Basculaţi baza banchetei spre înainte pentru
a aşeza ansamblul în poziţie verticală.
Pentru o bună utilizare

În continuarea diferitelor manipulări
efectuate:


- nu demontaţi niciodată tetierele fără a le
aşeza şi fixa pe un suport,

- nu călătoriţi pe rândul 3 cu bancheta din
rândul 2 în poziţie verticală,

- nu aşezaţi nici un obiect pe spătarul
rabatat din rândul 2,

- verificaţi dacă centurile de siguranţă
sunt mereu accesibile şi uşor de
deblocat de către pasager,

- un pasager nu trebuie să se instaleze
fără a regla corect tetierele scaunului
său, fără a ajusta şi cupla centura sa de
siguranţă.
Acces la locurile din spate

Coborâţi tetiera apoi ridicaţi comanda şi
înclinaţi spătarul spre înainte.
Poziţie spătar rabatat

Scoateţi tetierele apoi înclinaţi spătarul
conform descrierii precedente.
Cu mâna dreaptă ridicaţi levierul apoi
basculaţi spătarul cu 5° spre în spate.
Cu mâna stângă basculaţi spătarul spre
înainte, pe partea de şedere. Rotiţi cele două leviere spre în sus.
Ridicaţi bancheta şi scoateţi-o.

70


Scaune

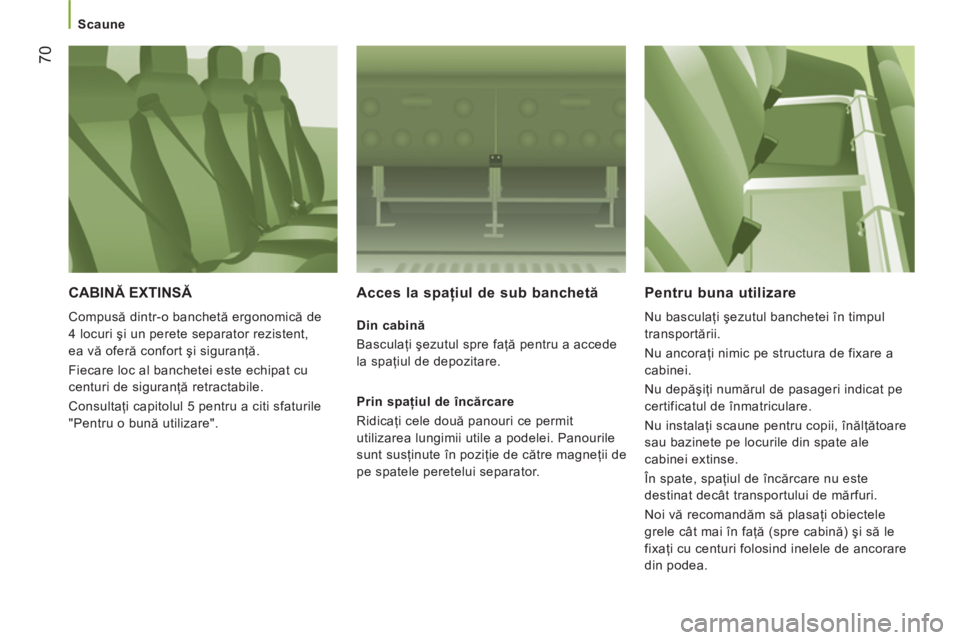

CABINĂ EXTINSĂ

Compusă dintr-o banchetă ergonomică de
4 locuri şi un perete separator rezistent,
ea vă oferă confort şi siguranţă.
Fiecare loc al banchetei este echipat cu
centuri de siguranţă retractabile.
Consultaţi capitolul 5 pentru a citi sfaturile
"Pentru o bună utilizare".
Acces la spaţiul de sub banchetă


Din cabină
Basculaţi şezutul spre faţă pentru a accede
la spaţiul de depozitare.

Prin spaţiul de încărcare
Ridicaţi cele două panouri ce permit
utilizarea lungimii utile a podelei. Panourile
sunt susţinute în poziţie de către magneţii de
pe spatele peretelui separator.


Pentru buna utilizare

Nu basculaţi şezutul banchetei în timpul
transportării.
Nu ancoraţi nimic pe structura de fixare a
cabinei.
Nu depăşiţi numărul de pasageri indicat pe
certificatul de înmatriculare.
Nu instalaţi scaune pentru copii, înălţătoare
sau bazinete pe locurile din spate ale
cabinei extinse.
În spate, spaţiul de încărcare nu este
destinat decât transportului de mărfuri.
Noi vă recomandăm să plasaţi obiectele
grele cât mai în faţă (spre cabină) şi să le
fixaţi cu centuri folosind inelele de ancorare
din podea.

71
3
ERGONOMIE
şi CONFOR
T
Viaţa la bord

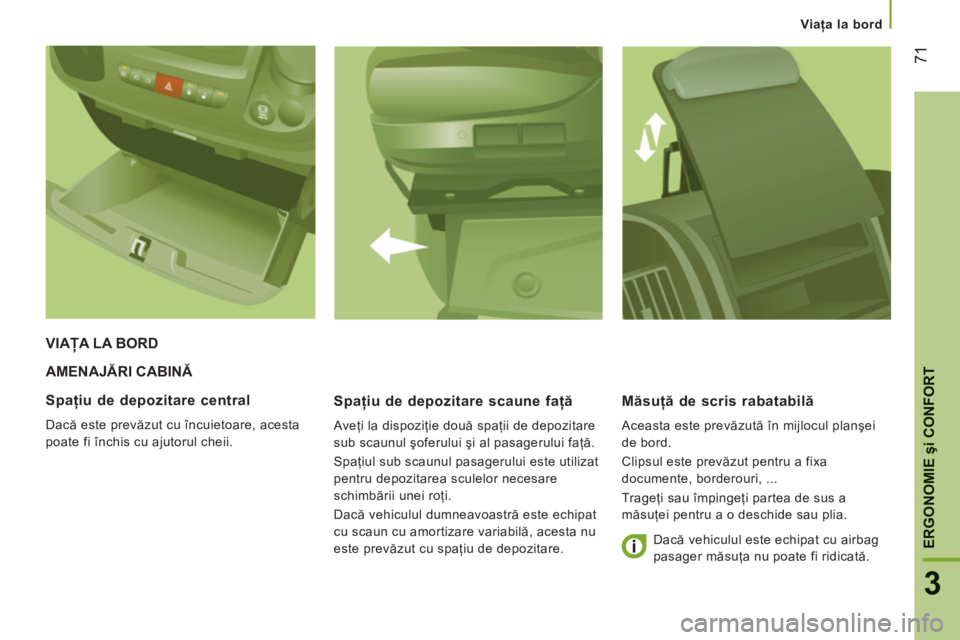

AMENAJĂRI CABINĂ

Spaţiu de depozitare scaune faţă

Aveţi la dispoziţie două spaţii de depozitare
sub scaunul şoferului şi al pasagerului faţă.
Spaţiul sub scaunul pasagerului este utilizat
pentru depozitarea sculelor necesare
schimbării unei roţi.
Dacă vehiculul dumneavoastră este echipat
cu scaun cu amortizare variabilă, acesta nu
este prevăzut cu spaţiu de depozitare.
Măsuţă de scris rabatabilă

Aceasta este prevăzută în mijlocul planşei
de bord.
Clipsul este prevăzut pentru a fixa
documente, borderouri, ...
Trageţi sau împingeţi partea de sus a
măsuţei pentru a o deschide sau plia.
VIAŢA LA BORD
Spaţiu de depozitare central

Dacă este prevăzut cu încuietoare, acesta
poate fi închis cu ajutorul cheii.
Dacă vehiculul este echipat cu airbag
pasager măsuţa nu poate fi ridicată.

72

Viaţa la bord

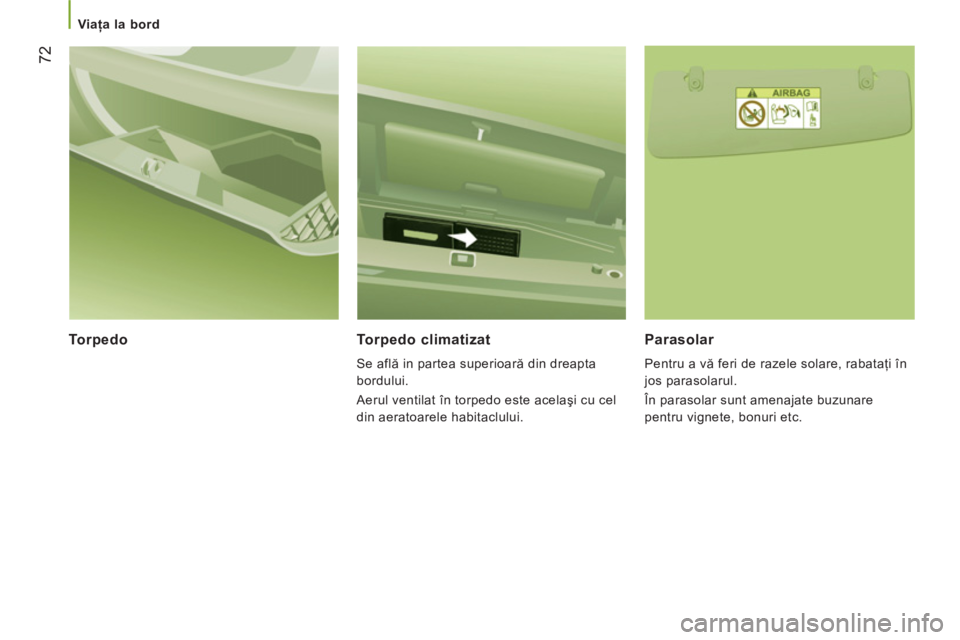

To rpedo To rpedo climatizat

Se află in partea superioară din dreapta
bordului.
Aerul ventilat în torpedo este acelaşi cu cel
din aeratoarele habitaclului.


Parasolar

Pentru a vă feri de razele solare, rabataţi în
jos parasolarul.
În parasolar sunt amenajate buzunare
pentru vignete, bonuri etc.

73
3
ERGONOMIE
şi CONFOR
T
Viaţa la bord

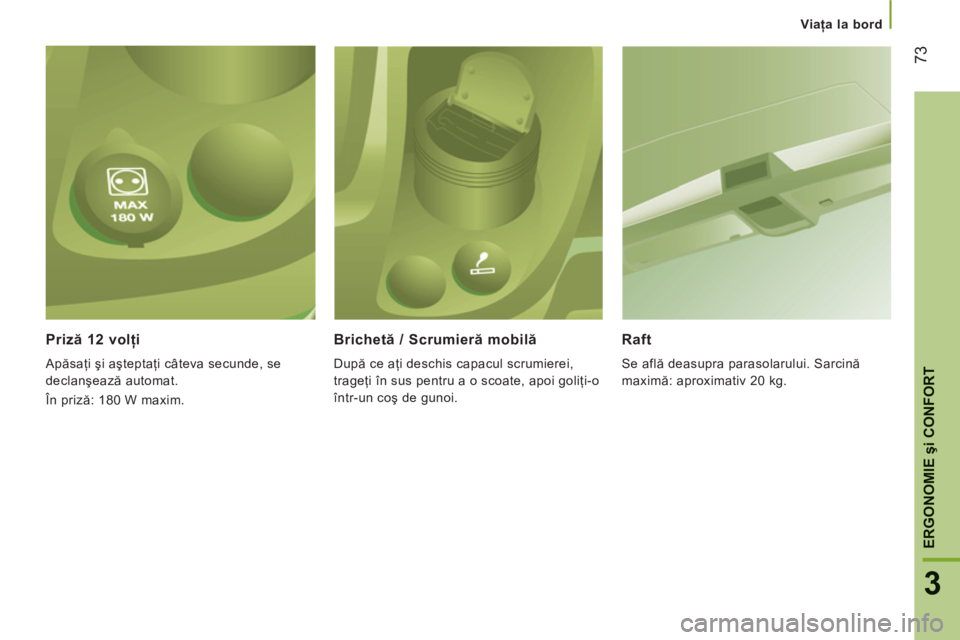

Priză 12 volţi

Apăsaţi şi aşteptaţi câteva secunde, se
declanşează automat.
În priză: 180 W maxim.


Brichetă / Scrumieră mobilă

După ce aţi deschis capacul scrumierei,
trageţi în sus pentru a o scoate, apoi goliţi-o
într-un coş de gunoi.
Raft

Se află deasupra parasolarului. Sarcină
maximă: aproximativ 20 kg.

74

Viaţa la bord

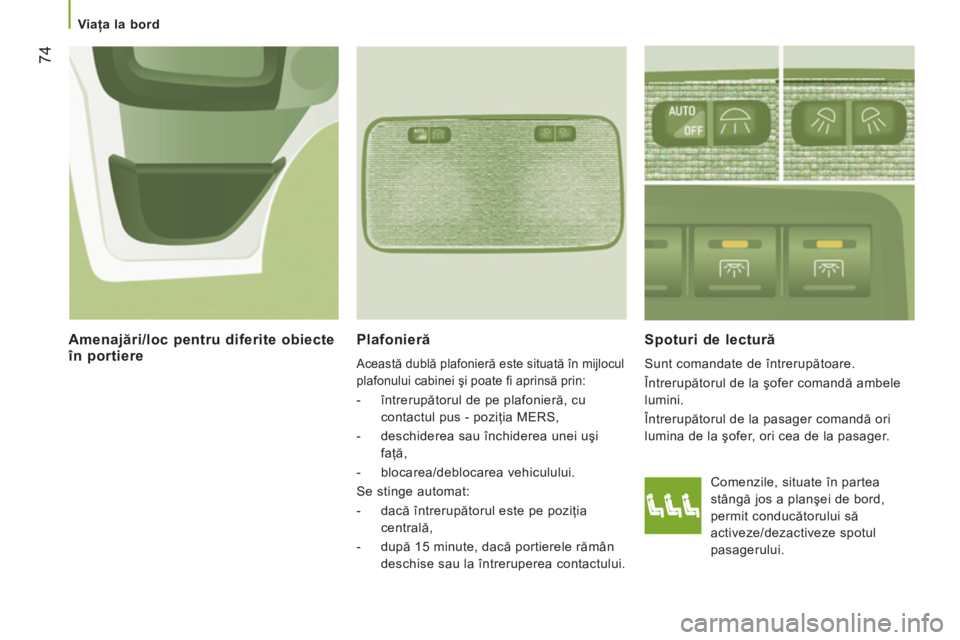

Plafonieră

Această dublă plafonieră este situată în mijlocul
plafonului cabinei şi poate fi aprinsă prin:



- întrerupătorul de pe plafonieră, cu
contactul pus - poziţia MERS,

- deschiderea sau închiderea unei uşi
faţă,

- blocarea/deblocarea vehiculului.
Se stinge automat:


- dacă întrerupătorul este pe poziţia
centrală,

- după 15 minute, dacă portierele rămân
deschise sau la întreruperea contactului.



Spoturi de lectură

Sunt comandate de întrerupătoare.
Întrerupătorul de la şofer comandă ambele
lumini.
Întrerupătorul de la pasager comandă ori
lumina de la şofer, ori cea de la pasager.


Amenajări/loc pentru diferite obiecteîn portiere


Comenzile, situate în partea
stângă jos a planşei de bord,
permit conducătorului să
activeze/dezactiveze spotul
pasagerului.

75
3
ERGONOMIE
şi CONFOR
T
Viaţa la bord
AMENAJĂRI SPAŢIU DE ÎNCĂRCARE

Suporturi de fixare a şinelor de ancorare

Suporturile pentru fixarea unei şine de
ancorare sunt disponibile sub protecţia
laterală, pe fiecare parte a vehiculului.
Priză 12 volţi

În priză: 180 W maxim.
Inele de ancorare

Aveţi la dispoziţie 8 inele de ancorare pentru
a vă fixa încărcătura. 6 inele sunt situate pe
podea, iar 2 sunt pe peretele despărţitor dn
spatele cabinei.
Pentru motive de siguranţă în cazul unei
frânări bruşte, este recomandată plasarea
obiectelor mai grele cât mai aproape de
cabină.


Protecţie laterală

Părţile interioare laterale sunt prevăzute cu
un placaj pentru protecţia încărcăturii.

76

Viaţa la bord

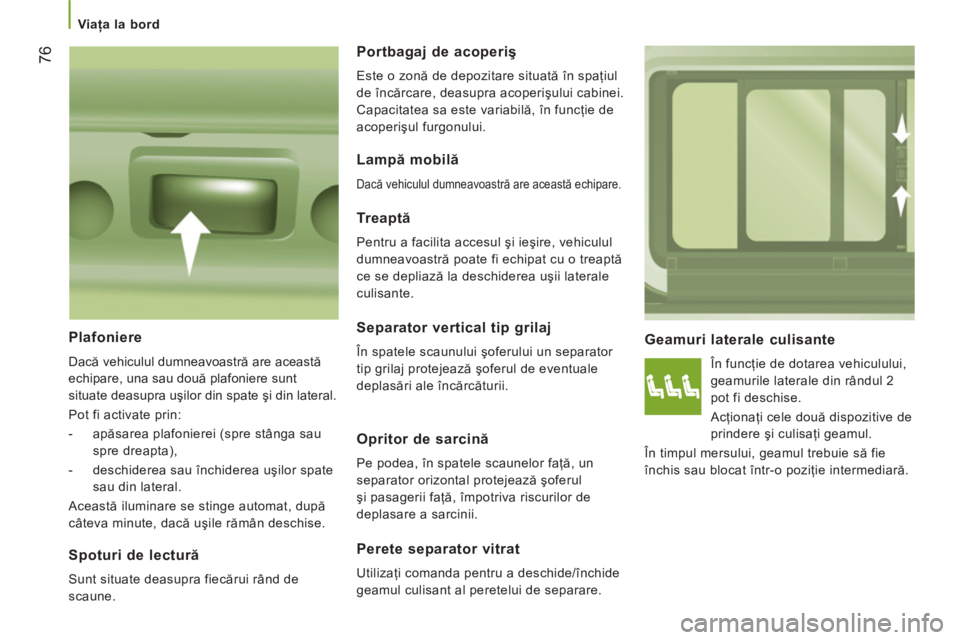

Geamuri laterale culisante

În funcţie de dotarea vehiculului,
geamurile laterale din rândul 2
pot fi deschise.
Acţionaţi cele două dispozitive de
prindere şi culisaţi geamul.
În timpul mersului, geamul trebuie să fie
închis sau blocat într-o poziţie intermediară.
Tr e aptă

Pentru a facilita accesul şi ieşire, vehiculul
dumneavoastră poate fi echipat cu o treaptă
ce se depliază la deschiderea uşii laterale
culisante.


Plafoniere

Dacă vehiculul dumneavoastră are această
echipare, una sau două plafoniere sunt
situate deasupra uşilor din spate şi din lateral.
Pot fi activate prin:


- apăsarea plafonierei (spre stânga sau
spre dreapta),

- deschiderea sau închiderea uşilor spate
sau din lateral.
Această iluminare se stinge automat, după
câteva minute, dacă uşile rămân deschise.


Spoturi de lectură

Sunt situate deasupra fiecărui rând de
scaune.
Portbagaj de acoperiş

Este o zonă de depozitare situată în spaţiul
de încărcare, deasupra acoperişului cabinei.
Capacitatea sa este variabilă, în funcţie de
acoperişul furgonului.
Lampă mobilă

Dacă vehiculul dumneavoastră are această echipare.
Separator vertical tip grilaj

În spatele scaunului şoferului un separator
tip grilaj protejează şoferul de eventuale
deplasări ale încărcăturii.
Opritor de sarcină

Pe podea, în spatele scaunelor faţă, un
separator orizontal protejează şoferul
şi pasagerii faţă, împotriva riscurilor de
deplasare a sarcinii.
Perete separator vitrat

Utilizaţi comanda pentru a deschide/închide
geamul culisant al peretelui de separare.

77
3
ERGONOMIE
şi CONFOR
T


Retrovizoare şi geamuri
OGLINZI RETROVIZOARE ŞI GEAMURI
OGLINZI RETROVIZOARE
Retrovizoare exterioare

Acestea sunt formate din două zone:

A -
Oglinda superioară

B -
Oglindă inferioară
Oglinzile retrovizoare exterioare au o formă
sferică pentru a mări zona laterală vizibilă.
Din acest motiv, obiectele observate sunt
mai aproape decât par. Aşadar trebuie să
ţineţi cont de acest lucru pentru a aprecia
corect distanţa.
Carcasa oglinzii integrează şi un
semnalizator lateral şi antene, în funcţie de
diferitele echipamente disponibile la bord
(GPS, GSM, Radio...).
Comanda electrică a oglinzilor

Poziţia cheii în contact trebuie să fie MAR
.
Rotiţi comanda pentru a selecţiona oglinda
pe care doriţi să o reglaţi.

1
Oglindă retrovizoare şofer:

A1 -
Oglinda superioară

B1 -
Oglindă inferioară
Apoi, înclinaţi comanda în sensul de reglare
dorit.

2
Oglindă retrovizoare pasager:

A2 -
Oglinda superioară

B2 -
Oglindă inferioară
Apoi, înclinaţi comanda în sensul de reglare
dorit.
Oglindă retrovizoare interioară

Comanda situată pe marginea inferioară a
oglinzii vă permite să optaţi între cele două
poziţii disponibile.
Poziţia de zi, comanda este înpinsă.
Poziţia de noapte, anti-orbire, trageţi
comanda spre dumneavoastră.
Rabatare electrică

Apăsaţi acest buton.
Dezgheţare oglinzi

Apăsaţi butonul care comandă
dezgheţarea lunetei.

78


Retrovizoare şi geamuri

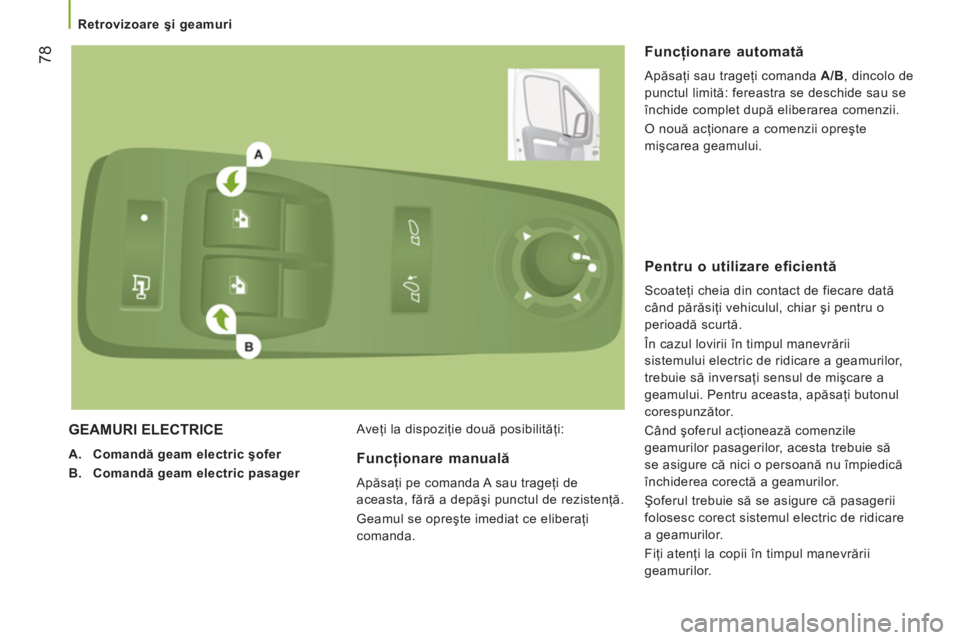

GEAMURI ELECTRICE



A.
Comandă geam electric şofer

B.
Comandă geam electric
pasager
Aveţi la dispoziţie două posibilităţi:


Funcţionare automată

Apăsaţi sau trageţi comanda A/B
, dincolo de
punctul limită: fereastra se deschide sau se
închide complet după eliberarea comenzii.
O nouă acţionare a comenzii opreşte
mişcarea geamului.
Funcţionare manuală

Apăsaţi pe comanda A sau trageţi de
aceasta, fără a depăşi punctul de rezistenţă.
Geamul se opreşte imediat ce eliberaţi
comanda.


Pentru o utilizare eficientă

Scoateţi cheia din contact de fiecare dată
când părăsiţi vehiculul, chiar şi pentru o
perioadă scurtă.
În cazul lovirii în timpul manevrării
sistemului electric de ridicare a geamurilor,
trebuie să inversaţi sensul de mişcare a
geamului. Pentru aceasta, apăsaţi butonul
corespunzător.
Când şoferul acţionează comenzile
geamurilor pasagerilor, acesta trebuie să
se asigure că nici o persoană nu împiedică
închiderea corectă a geamurilor.
Şoferul trebuie să se asigure că pasagerii
folosesc corect sistemul electric de ridicare
a geamurilor.
Fiţi atenţi la copii în timpul manevrării
geamurilor.
