Page 151 of 186
SM
ÅREPARASJONER
8
Skifte et hjul
4. FREMGANGSMÅTE
- Demonter hjulkapselen ved å bruke
skrutrekkeren F
som dekkspak.
- Løsne på hjulboltene ved hjelp av
hjulnøkkelen E
.
- Plasser jekken C
på en av de fire
plassenesom er beregnet på det på
understellet, i nærheten av hjulene.

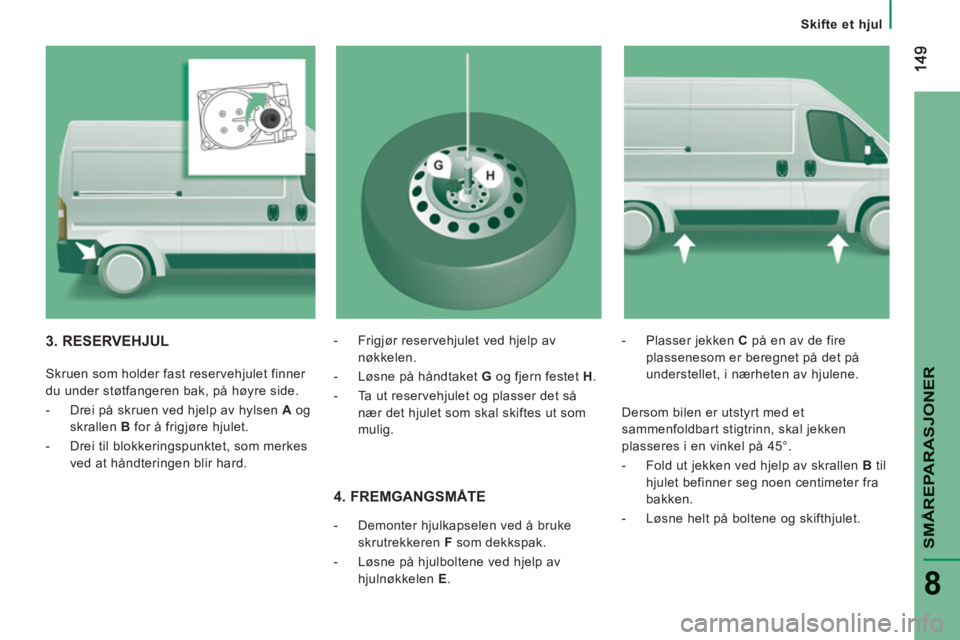

3. RESERVEHJUL
Skruen som holder fast reservehjulet finner
du under støtfangeren bak, på høyre side.
- Drei på skruen ved hjelp av hylsen A
og
skrallen B
for å frigjøre hjulet.
- Drei til blokkeringspunktet, som merkes
ved at håndteringen blir hard.
- Frigjør reservehjulet ved hjelp av
nøkkelen.
- Løsne på håndtaket G
og fjern festet H
.
- Ta ut reservehjulet og plasser det så
nær det hjulet som skal skiftes ut som
mulig.
Dersom bilen er utstyrt med et
sammenfoldbart stigtrinn, skal jekken
plasseres i en vinkel på 45°.
- Fold ut jekken ved hjelp av skrallen B
til
hjulet befinner seg noen centimeter fra
bakken.
- Løsne helt på boltene og skifthjulet.
Page 152 of 186
150
Skifte et hjul
6. TILBAKEMONTERING AV HJUL
SOM ER REPARERT
Tilbakemonteringen av hjulet foregår på
samme måte som i etappe 5. Ikke glem å
legge tilbake hjukapselen.
Avsnitt 9, del "Identifiksjonselementer"
for å lokalisere etiketten på dekkene.
Reservehjulet er ikke beregnet på bruk
over lange distanser, få raskt kontrollert
tilstrammingen av skruene og dekktrykket i
et et CITROËN-verksted.
Få det defekte hjulet reparert og
tilbakemontert så fort som mulig i et
CITROËN-verksted.

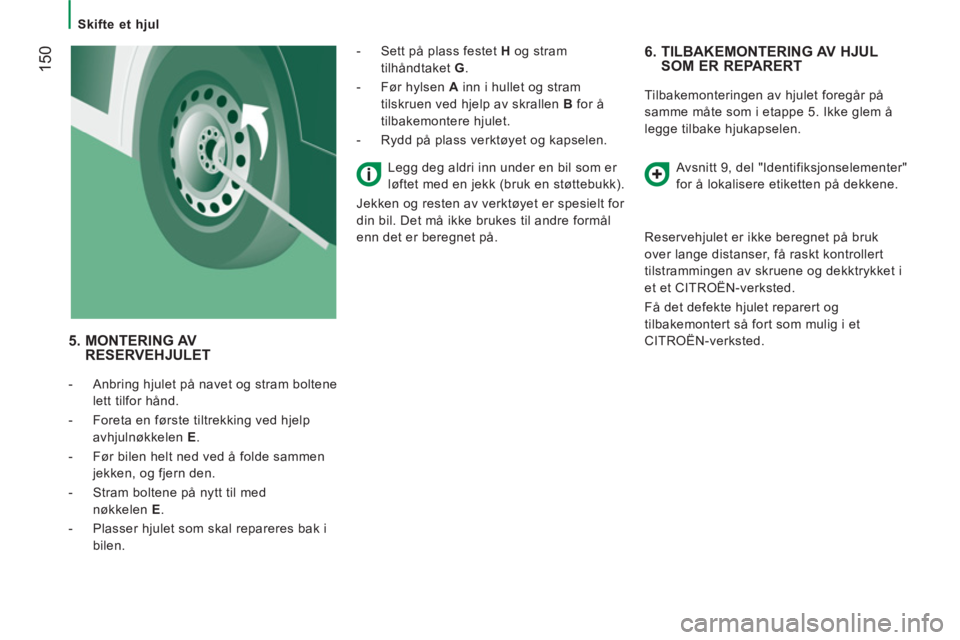

5. MONTERING AV
RESERVEHJULET
- Anbring hjulet på navet og stram boltene
lett tilfor hånd.
- Foreta en første tiltrekking ved hjelp
avhjulnøkkelen E
.
- Før bilen helt ned ved å folde sammen
jekken, og fjern den.
- Stram boltene på nytt til med
nøkkelen E
.
- Plasser hjulet som skal repareres bak i
bilen.
- Sett på plass festet H
og stram
tilhåndtaket G
.
- Før hylsen A
inn i hullet og stram
tilskruen ved hjelp av skrallen B
for å
tilbakemontere hjulet.
- Rydd på plass verktøyet og kapselen.
Legg deg aldri inn under en bil som er
løftet med en jekk (bruk en støttebukk).
Jekken og resten av verktøyet er spesielt for
din bil. Det må ikke brukes til andre formål
enn det er beregnet på.
Page 153 of 186
151
SM
ÅREPARASJONER
8
Skifte et hjul

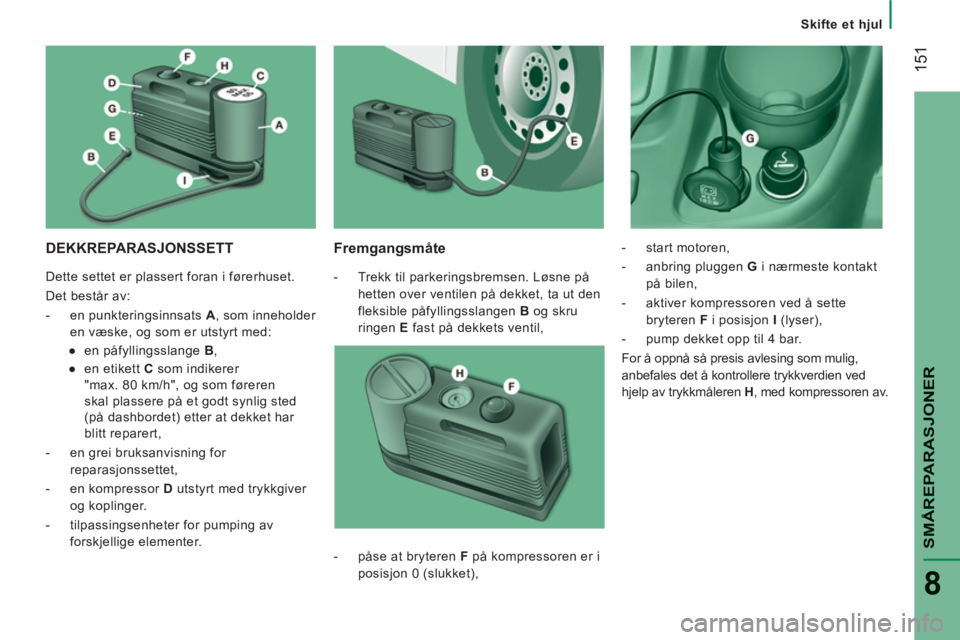

DEKKREPARASJONSSETT
Fremgangsmåte
- Trekk til parkeringsbremsen. Løsne på
hetten over ventilen på dekket, ta ut den
fleksible påfyllingsslangen B
og skru
ringen E
fast på dekkets ventil,
- start motoren,
- anbring pluggen G
i nærmeste kontakt
på bilen,
- aktiver kompressoren ved å sette
bryteren F
i posisjon I
(lyser),
- pump dekket opp til 4 bar.
For å oppnå så presis avlesing som mulig,
anbefales det å kontrollere trykkverdien ved
hjelp av trykkmåleren H
, med kompressoren av.
- påse at bryteren F
på kompressoren er i
posisjon 0 (slukket), Dette settet er plassert foran i førerhuset.
Det består av:
- en punkteringsinnsats A
, som inneholder
en væske, og som er utstyrt med:
●
en påfyllingsslange B
,
●
en etikett C
som indikerer
"max. 80 km/h", og som føreren
skal plassere på et godt synlig sted
(på dashbordet) etter at dekket har
blitt reparert,
- en grei bruksanvisning for
reparasjonssettet,
- en kompressor D
utstyrt med trykkgiver
og koplinger.
- tilpassingsenheter for pumping av
forskjellige elementer.
Page 154 of 186
Skifte et hjul
- Dersom du ikke oppnår et trykk på
minst 3 bar
innen 5 minutter, kople
kompressoren fra ventilen, skyv bilen
ca. 10 meter forover for å fordele
væsken inne i dekket.
- Gjenta deretter pumpingen:
●
dersom du ikke oppnår et trykk på
minst 3 bar
innen 10 minutter, stopp
bilen. Det betyr nemlig av dekket er
for beskadiget og ikke kan repareres.
Kontakt CITROËN-forhandlernettet.
●
dersom dekket har blitt pumpet opp til
4 bar
, start bilen umiddelbart.
Etter å ha kjørt i ca. 10 minutter, stopp bilen
og kontroller dekktrykket på nytt.
Gjenopprett det riktige trykket om
nødvendig, og ta snarest mulig kontakt med
et CITROËN-verksted.
Kontroll og oppretting av trykket
Kompressoren brukes kun for å kontrollere
og gjenopprette trykket.
- Kople fra slangen I
og kople den direkte
til dekkventilen. Innsatsen blir da koplet
til kompressoren slik at tettevæsken ikke
sprøytes inn.
Dersom det er for mye trykk i dekket,
kople slangen I
til dekkventilen og trykk
på den gule tasten midt på bryteren på
kompressoren.
Skifte innsats med tettevæske
Slik går du frem for å skifte denne innsatsen:
- kople fra slangen I
,
- drei den innsatsen som skal skiftes mot
klokken, og løft den opp,
- sett en ny innsats inn og drei den med
klokken,
- kople til slangen I og plasser slangen B
på riktig plass.
Innsatsen inneholder etylen-glykol, et
produkt som kan være skadelig ved
svelging og irriterende for øynene.
Oppbevares utilgjengelig for barn.
Kast ikke brukte innsatser i naturen, ta dem
med til et CITROËN-verksted eller til et
spesielt innsamlingssted.
Dette erstatningssettet finnes tilgjengelig i
CITROËN-forhandlernettet.
Page 155 of 186
153
SM
ÅREPARASJONER
8
Skifte en lyspære
LYSPÆRETYPER
Bilen din har lyspærer av forskjellig type.
Slik fjernes de forskjellige lyspærene:
SKIFTE EN LYSPÆRE
Type A Lyspære i glass: trekk forsiktig
i den, da den er montert under
trykk.
Type B Lyspære med trykk-inn-og-vri
feste: trykk på lyspæren og drei
den mot klokken.
Type C Sylindrisk lyspære: skyv til side
kontaktene.
Type D - E Halogenlyspære: skyv
blokkeringsfjæren til siden.
Åpne opp panseret. For å få tilgang til
lyspærene og lampene, før hånden bak
lykteenheten.
Hver lyspære tilbakemonteres ved å følge
arbeidsoperasjonene i omvendt rekkefølge.
Page 156 of 186
154
Skifte en lyspære

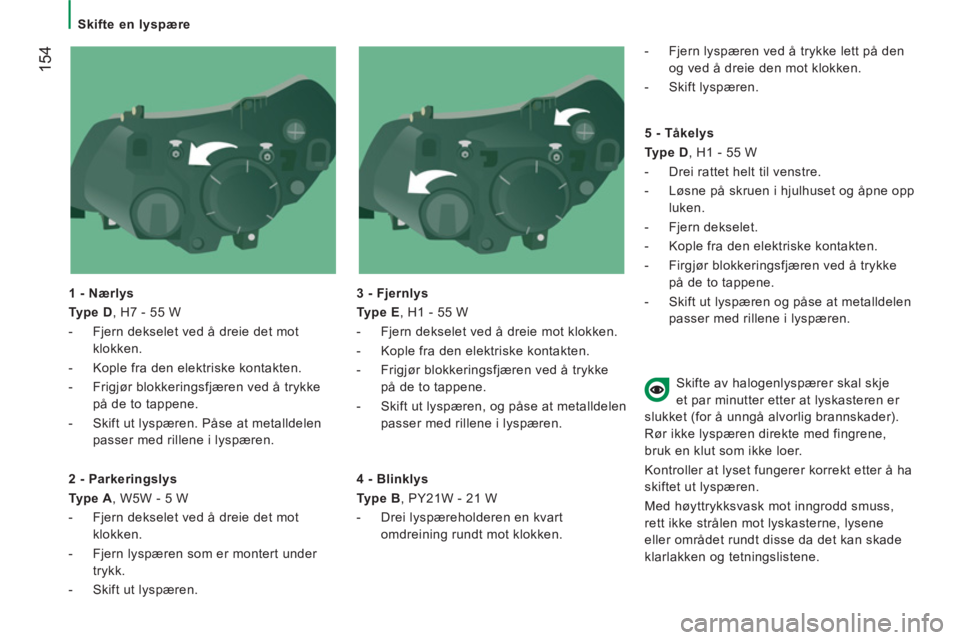

1 - Nærlys
Type D
, H7 - 55 W
- Fjern dekselet ved å dreie det mot
klokken.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringsfjæren ved å trykke
på de to tappene.
- Skift ut lyspæren. Påse at metalldelen
passer med rillene i lyspæren.
3 - Fjernlys
Type E
, H1 - 55 W
- Fjern dekselet ved å dreie mot klokken.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringsfjæren ved å trykke
på de to tappene.
- Skift ut lyspæren, og påse at metalldelen
passer med rillene i lyspæren.
2 - Parkeringslys
Type A
, W5W - 5 W
- Fjern dekselet ved å dreie det mot
klokken.
- Fjern lyspæren som er montert under
trykk.
- Skift ut lyspæren.
4 - Blinklys
Type B
, PY21W - 21 W
- Drei lyspæreholderen en kvart
omdreining rundt mot klokken.
- Fjern lyspæren ved å trykke lett på den
og ved å dreie den mot klokken.
- Skift lyspæren.
5 - Tåkelys
Type D
, H1 - 55 W
- Drei rattet helt til venstre.
- Løsne på skruen i hjulhuset og åpne opp
luken.
- Fjern dekselet.
- Kople fra den elektriske kontakten.
- Firgjør blokkeringsfjæren ved å trykke
på de to tappene.
- Skift ut lyspæren og påse at metalldelen
passer med rillene i lyspæren.
Skifte av halogenlyspærer skal skje
et par minutter etter at lyskasteren er
slukket (for å unngå alvorlig brannskader).
Rør ikke lyspæren direkte med fingrene,
bruk en klut som ikke loer.
Kontroller at lyset fungerer korrekt etter å ha
skiftet ut lyspæren.
Med høyttrykksvask mot inngrodd smuss,
rett ikke strålen mot lyskasterne, lysene
eller området rundt disse da det kan skade
klarlakken og tetningslistene.
Page 157 of 186
SM
ÅREPARASJONER
8
Skifte en lyspære
SIDEBLINKLYS
Type A
, W16WF - 16 W
- Flytt på speilet for å få tilgang til
skruene.
- Løsne på de to skruene med
skrutrekkeren som følger med.
- Trekk i lyspæreholderen for å frigjøre
tappene.
- Trekk i lyspæren og skift den ut.
Foran/Bak
TAKLAMPER
Type C
, 12V10W - 10 W
- Trykk på punktene som er markert med
piler, og fjern taklampen.
- Åpne opp beskyttelsesdekselet.
- Skift ut lyspæren ved å skyve til side de
to kontaktene.
- Påse at den nye lyspæren er blokkert
mellom de to kontaktene.
- Lukk igjen beskyttelsesdekselet.
- Fest taklampen og påse at den er
korrekt blokkert.
PARKERINGSLYS PÅ SIDENE
Type A, W5W - 5W
- Dersom bilen er utstyrt med det (varebil
av typen L4), bruk skrutrekkeren til å
løsne på de to skruene.
- Trekk i pæreholderen for å frigjøre
tappene.
- Trekk ut lyspæren, og skift den.
Page 158 of 186
156
Skifte en lyspære

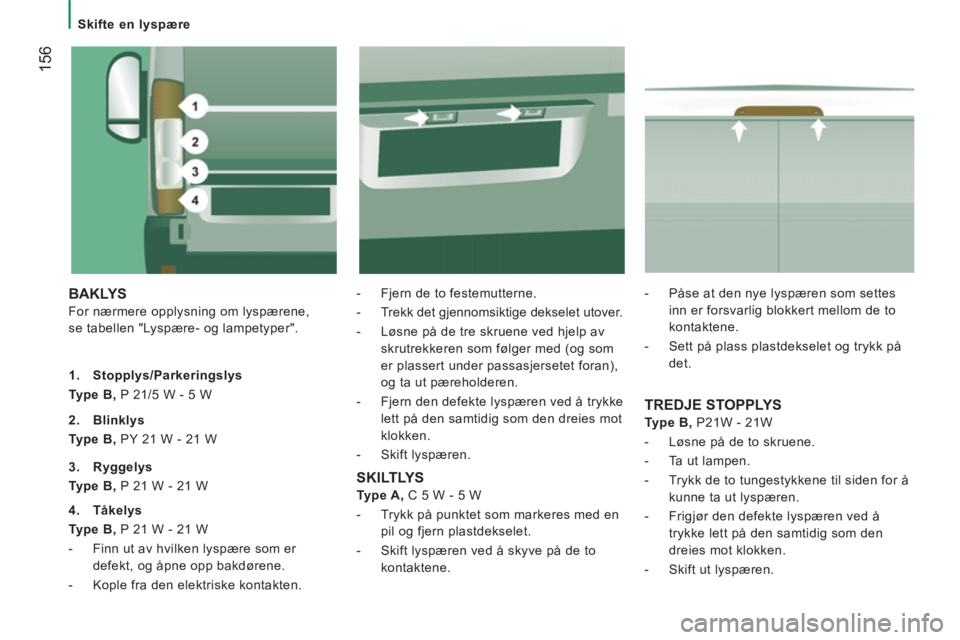

BAKLYS
For nærmere opplysning om lyspærene,
se tabellen "Lyspære- og lampetyper".
- Fjern de to festemutterne.
- Trekk det gjennomsiktige dekselet utover.
- Løsne på de tre skruene ved hjelp av
skrutrekkeren som følger med (og som
er plassert under passasjersetet foran),
og ta ut pæreholderen.
- Fjern den defekte lyspæren ved å trykke
lett på den samtidig som den dreies mot
klokken.
- Skift lyspæren.
1.
Stopplys/Parkeringslys
Type B,
P 21/5 W - 5 W
TREDJE STOPPLYS
Type B , P21W - 21W
- Løsne på de to skruene.
- Ta ut lampen.
- Trykk de to tungestykkene til siden for å
kunne ta ut lyspæren.
- Frigjør den defekte lyspæren ved å
trykke lett på den samtidig som den
dreies mot klokken.
- Skift ut lyspæren.
2.
Blinklys
Type B,
PY 21 W - 21 W
3.
Ryggelys
Type B,
P 21 W - 21 W
4.
Tåkelys
Type B,
P 21 W - 21 W
- Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene.
- Kople fra den elektriske kontakten.
SKILTLYS
Type A,
C 5 W - 5 W
- Trykk på punktet som markeres med en
pil og fjern plastdekselet.
- Skift lyspæren ved å skyve på de to
kontaktene.
- Påse at den nye lyspæren som settes
inn er forsvarlig blokkert mellom de to
kontaktene.
- Sett på plass plastdekselet og trykk på
det.
Page 159 of 186
157
SM
ÅREPARASJONER
8

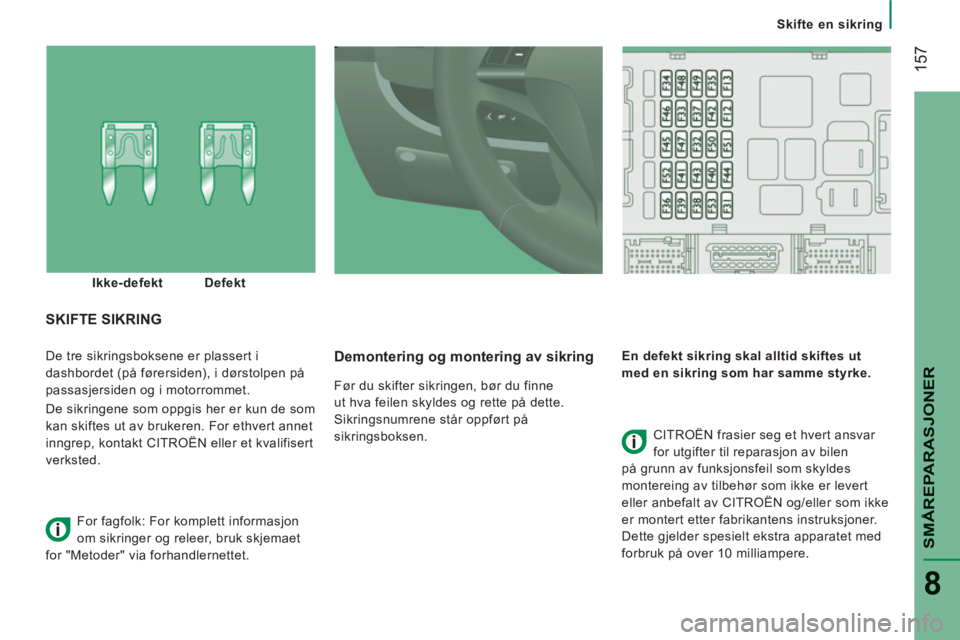

Skifte en sikring
De tre sikringsboksene er plassert i
dashbordet (på førersiden), i dørstolpen på
passasjersiden og i motorrommet.
De sikringene som oppgis her er kun de som
kan skiftes ut av brukeren. For ethvert annet
inngrep, kontakt CITROËN eller et kvalifisert
verksted. Demontering og montering av sikring
Før du skifter sikringen, bør du finne
ut hva feilen skyldes og rette på dette.
Sikringsnumrene står oppført på
sikringsboksen.
En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke.
SKIFTE SIKRING
CITROËN frasier seg et hvert ansvar
for utgifter til reparasjon av bilen
på grunn av funksjonsfeil som skyldes
montereing av tilbehør som ikke er levert
eller anbefalt av CITROËN og/eller som ikke
er montert etter fabrikantens instruksjoner.
Dette gjelder spesielt ekstra apparatet med
forbruk på over 10 milliampere.
Ikke-defekt
Defekt
For fagfolk: For komplett informasjon
om sikringer og releer, bruk skjemaet
for "Metoder" via forhandlernettet.
Page 160 of 186
158
Skifte en sikring

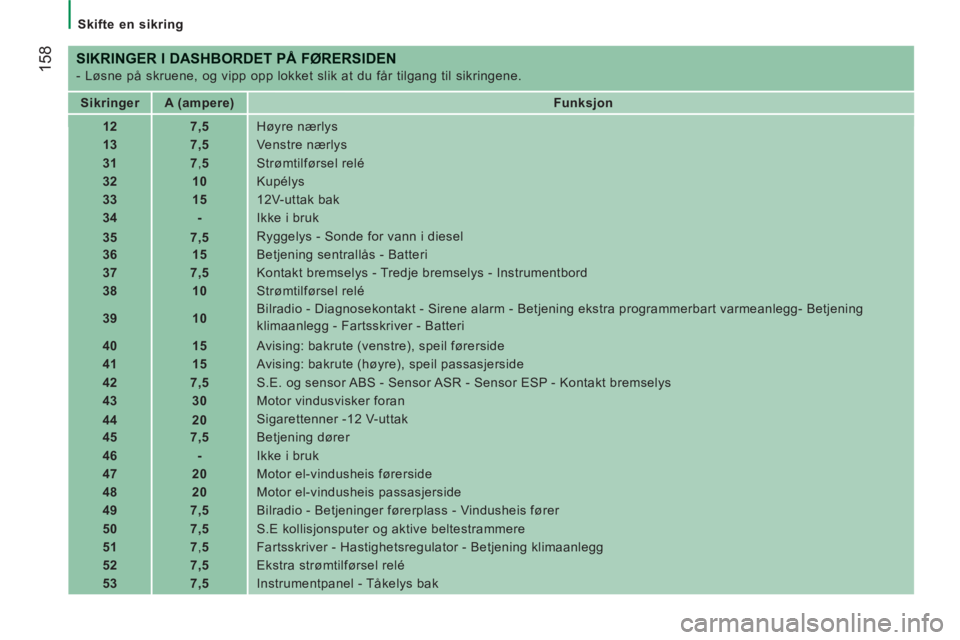

SIKRINGER I DASHBORDET PÅ FØRERSIDEN
- Løsne på skruene, og vipp opp lokket slik at du får tilgang til sikringene.
Sikringer
A (ampere)
Funksjon
12
7,5
Høyre nærlys
13
7,5
Venstre nærlys
31
7
, 5
Strømtilførsel relé
32
10
Kupélys
33
15
12V-uttak bak
34
-
Ikke i bruk
35
7,5
Ryggelys - Sonde for vann i diesel
36
15
Betjening sentrallås - Batteri
37
7,5
Kontakt bremselys - Tredje bremselys - Instrumentbord
38
10
Strømtilførsel relé
39
10
Bilradio - Diagnosekontakt - Sirene alarm - Betjening ekstra programmerbart varmeanlegg- Betjening
klimaanlegg - Fartsskriver - Batteri
40
15
Avising: bakrute (venstre), speil førerside
41
15
Avising: bakrute (høyre), speil passasjerside
42
7,5
S.E. og sensor ABS - Sensor ASR - Sensor ESP - Kontakt bremselys
43
30
Motor vindusvisker foran
44
20
Sigarettenner -12 V-uttak
45
7,5
Betjening dører
46
-
Ikke i bruk
47
20
Motor el-vindusheis førerside
48
20
Motor el-vindusheis passasjerside
49
7,5
Bilradio - Betjeninger førerplass - Vindusheis fører
50
7,5
S.E kollisjonsputer og aktive beltestrammere
51
7
, 5
Fartsskriver - Hastighetsregulator - Betjening klimaanlegg
52
7,5
Ekstra strømtilførsel relé
53
7,5
Instrumentpanel - Tåkelys bak
