CITROEN JUMPER 2014 InstruktionsbÖcker (in Swedish)

69
3
ERGONOMI OCH KOMFOR
T
Säten
BÄNKAR BAK

Demonterin
g av soffan

Åtminstone två personer behöver
hjälpas åt för att ta bort soffan.
Fäll ned ryggstödet på sittdynan såsom
beskrivs ovan.
Vrid de två spakarna framåt.
Fäll ned soffans fot framåt och placera
enheten i lodrätt läge.
Rätt användning
Efter olika ingrepp:


- ta inte bort ett nackstöd utan att ställa
undan det och fästa det på en hållare,

- låt inte någon resa i 3:e raden med
soffan på 2:a raden i lodrätt läge,

- förvara inga föremål på nedfällt ryggstöd
i 2:a raden,

- kontrollera att säkerhetsbältena alltid är
åtkomliga och lätt kan spännas fast av
passageraren,

- en passagerare får inte sätta sig utan att
först ha ställt in nackstödet rätt på sätet
och inte heller utan att ha justerat och
spänt fast sitt säkerhetsbälte.
Instigning i baksätet

Fäll ned nackstöden, för reglaget uppåt och
fäll ned ryggstödet framåt.
Nedfällt ryggstöd

Ta bort nackstöden och vinkla ryggstödet
såsom beskrivs ovan.
Lyft spaken med den högra handen och fäll
ned ryggstödet 5° bakåt.
Fäll med den vänstra handen ryggstödet
framåt på sittdynan. Vrid de två spakarna uppåt.
Lyft upp soffan och ta ut den.

70


Säten

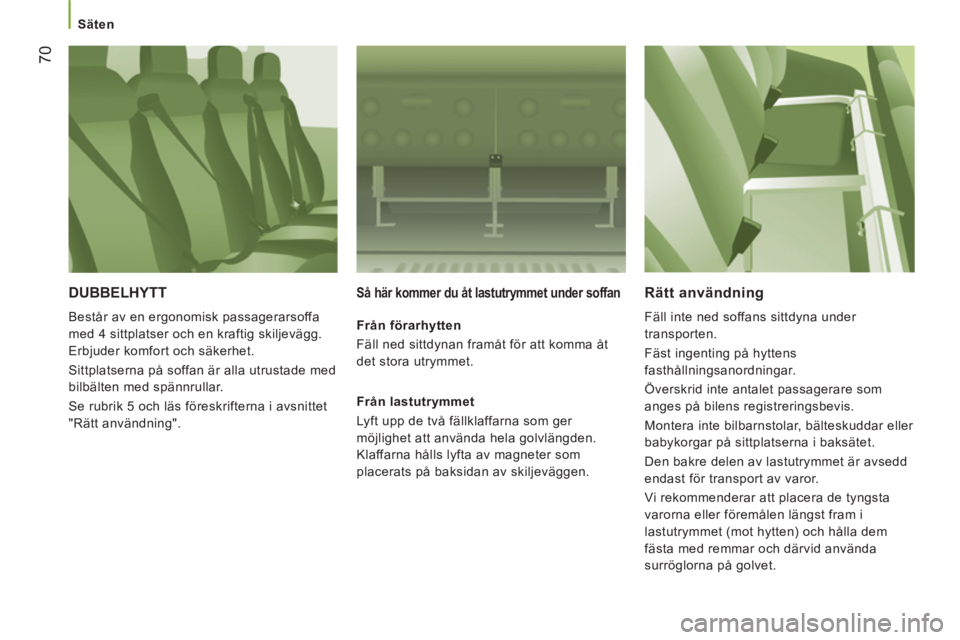

DUBBELHYTT

Består av en ergonomisk passagerarsoffa
med 4 sittplatser och en kraftig skiljevägg.
Erbjuder komfort och säkerhet.
Sittplatserna på soffan är alla utrustade med
bilbälten med spännrullar.
Se rubrik 5 och läs föreskrifterna i avsnittet
"Rätt användning".
Så här kommer du åt lastutrymmet under soffan

Från förarhytten
Fäll ned sittdynan framåt för att komma åt
det stora utrymmet.

Från lastutrymmet
Lyft upp de två fällklaffarna som ger
möjlighet att använda hela golvlängden.
Klaffarna hålls lyfta av magneter som
placerats på baksidan av skiljeväggen.


Rätt användning

Fäll inte ned soffans sittdyna under
transporten.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Montera inte bilbarnstolar, bälteskuddar eller
babykorgar på sittplatserna i baksätet.
Den bakre delen av lastutrymmet är avsedd
endast för transport av varor.
Vi rekommenderar att placera de tyngsta
varorna eller föremålen längst fram i
lastutrymmet (mot hytten) och hålla dem
fästa med remmar och därvid använda
surröglorna på golvet.

71
3
ERGONOMI OCH KOMFOR
T
I bilen

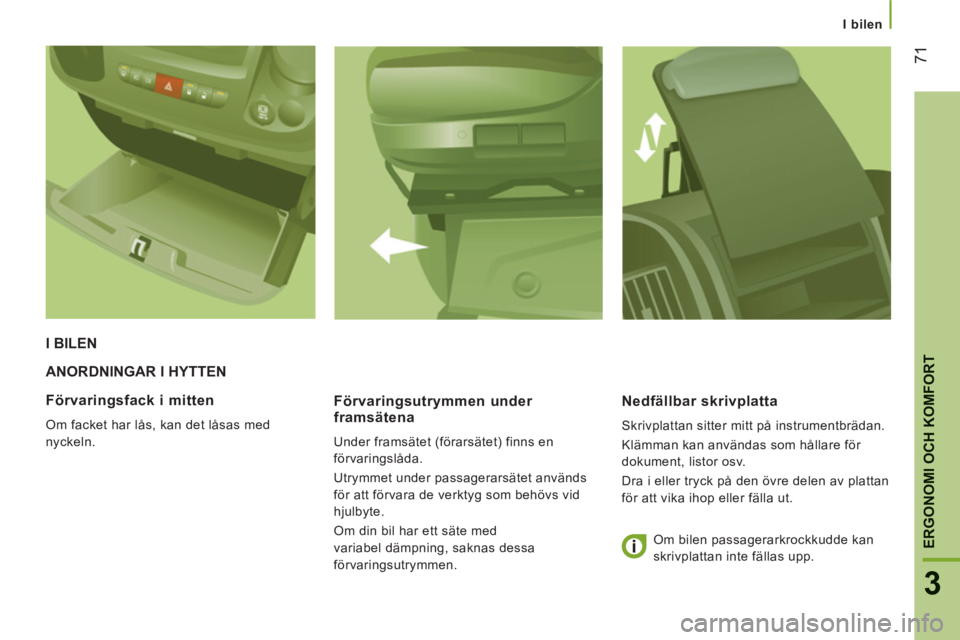

ANORDNINGAR I HYTTEN

F
örvaringsutrymmen under framsätena

Under framsätet (förarsätet) finns en
förvaringslåda.
Utrymmet under passagerarsätet används
för att förvara de verktyg som behövs vid
hjulbyte.
Om din bil har ett säte med
variabel dämpning, saknas dessa
förvaringsutrymmen.
Nedfällbar skrivplatta

Skrivplattan sitter mitt på instrumentbrädan.
Klämman kan användas som hållare för
dokument, listor osv.
Dra i eller tryck på den övre delen av plattan
för att vika ihop eller fälla ut.
I BILEN
Förvaringsfack i mitten
Om facket har lås, kan det låsas med
nyckeln.
Om bilen passagerarkrockkudde kan
skrivplattan inte fällas upp.

72


Inredning

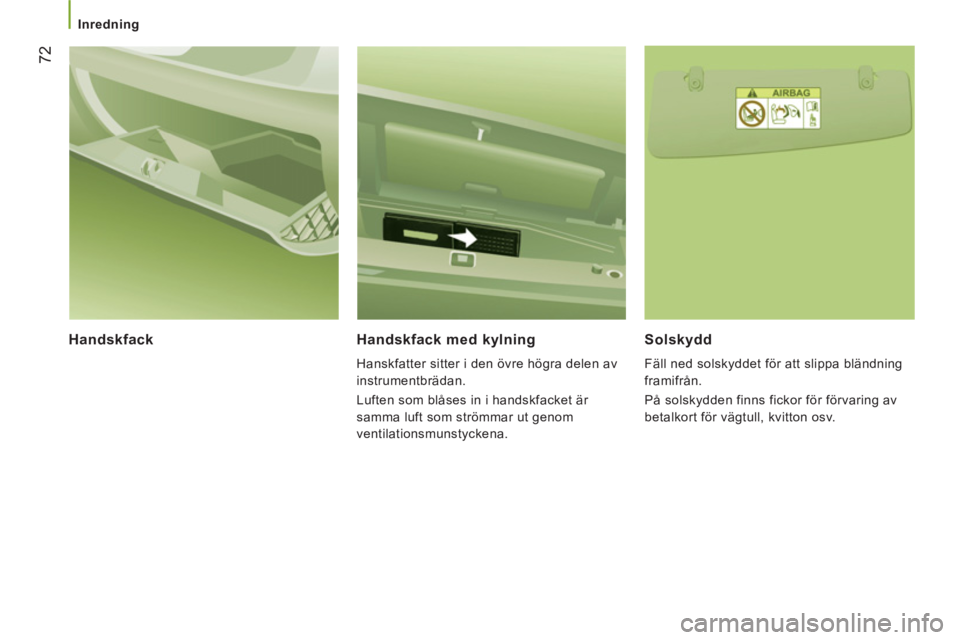

Handskfack Handskfack med kylning

Hanskfatter sitter i den övre högra delen av
instrumentbrädan.
Luften som blåses in i handskfacket är
samma luft som strömmar ut genom
ventilationsmunstyckena.


Solskydd

Fäll ned solskyddet för att slippa bländning
framifrån.
På solskydden finns fickor för förvaring av
betalkort för vägtull, kvitton osv.

73
3
ERGONOMI OCH KOMFOR
T
I bilen

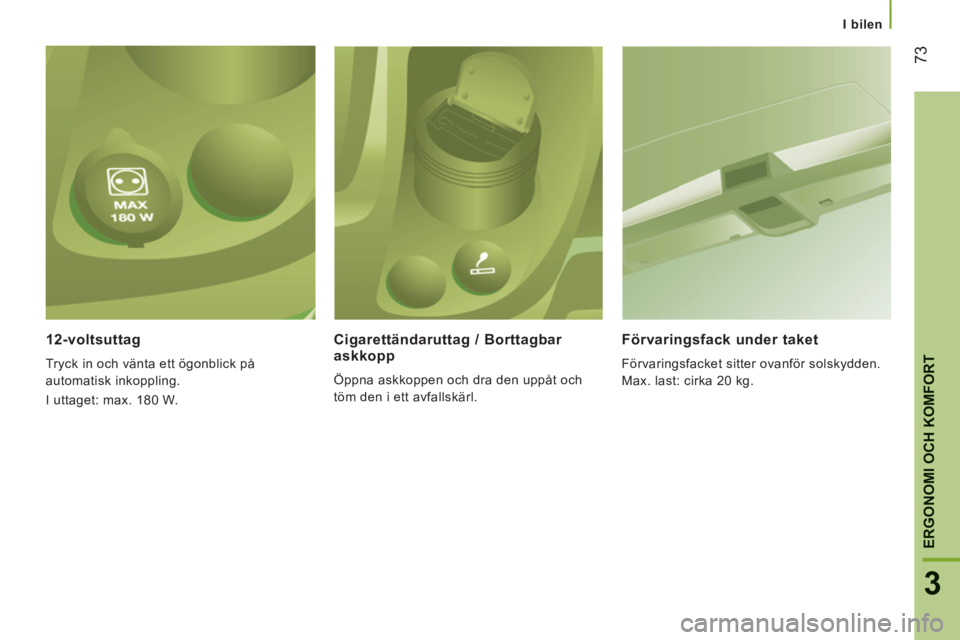

12-voltsuttag
Tryck in och vänta ett ögonblick på
automatisk inkoppling.
I uttaget: max. 180 W.


Cigarettändaruttag / Borttagbar askkopp

Öppna askkoppen och dra den uppåt och
töm den i ett avfallskärl.
Förvaringsfack under taket

Förvaringsfacket sitter ovanför solskydden.
Max. last: cirka 20 kg.

74


Inredning

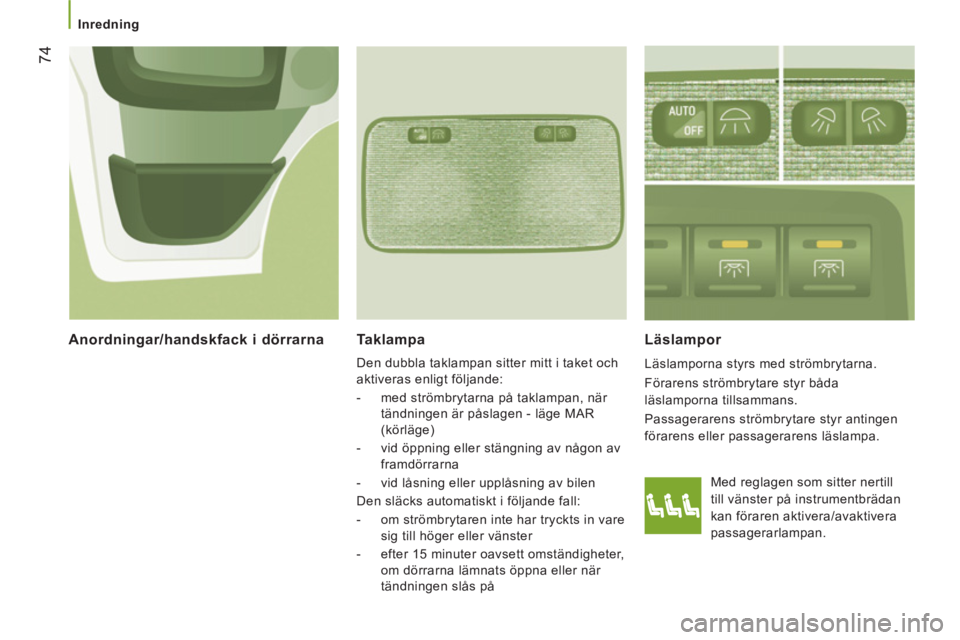

Taklampa

Den dubbla taklampan sitter mitt i taket och
aktiveras enligt följande:


- med strömbrytarna på taklampan, när
tändningen är påslagen - läge MAR
(körläge)

- vid öppning eller stängning av någon av
framdörrarna

- vid låsning eller upplåsning av bilen
Den släcks automatiskt i följande fall:


- om strömbrytaren inte har tryckts in vare
sig till höger eller vänster

- efter 15 minuter oavsett omständigheter,
om dörrarna lämnats öppna eller när
tändningen slås på



Läslampor

Läslamporna styrs med strömbrytarna.
Förarens strömbrytare styr båda
läslamporna tillsammans.
Passagerarens strömbrytare styr antingen
förarens eller passagerarens läslampa.

Anordningar/handskfack i dörrarna


Med reglagen som sitter nertill
till vänster på instrumentbrädan
kan föraren aktivera/avaktivera
passagerarlampan.

75
3
ERGONOMI OCH KOMFOR
T
I bilen
ANORDNINGAR I LASTUTRYMMET
Fäste för surrskenor

Fästen avsedda för surrskenor finns ovanför
klädseln på sidorna.
12-voltsuttag

I uttaget: max. 180 W.
Öglor för fastsurrning

Det finns 8 surröglor för att surra fast
lasten. 6 öglor finns på golvet och 2 på
skiljeväggen bakom hytten.
Av säkerhetsskäl bör tunga föremål placeras
så långt fram mot hytten som möjligt.


Beklädnad

De inre sidodelarna har skyddsklädsel.

76


Inredning


Skjutbara sidorutor

Beroende på bilens utrustning
kan sidorutorna i rad 2 gå att
öppna.
Tryck ihop de två reglagen och
skjut på rutan.
Under körning ska rutan antingen vara
stängd eller spärrad i ett mellanläge.
Fotsteg

För att underlätta i- och urstigning kan bilen
utrustas med ett fotsteg som fälls ut då
sidoskjutdörren öppnas.

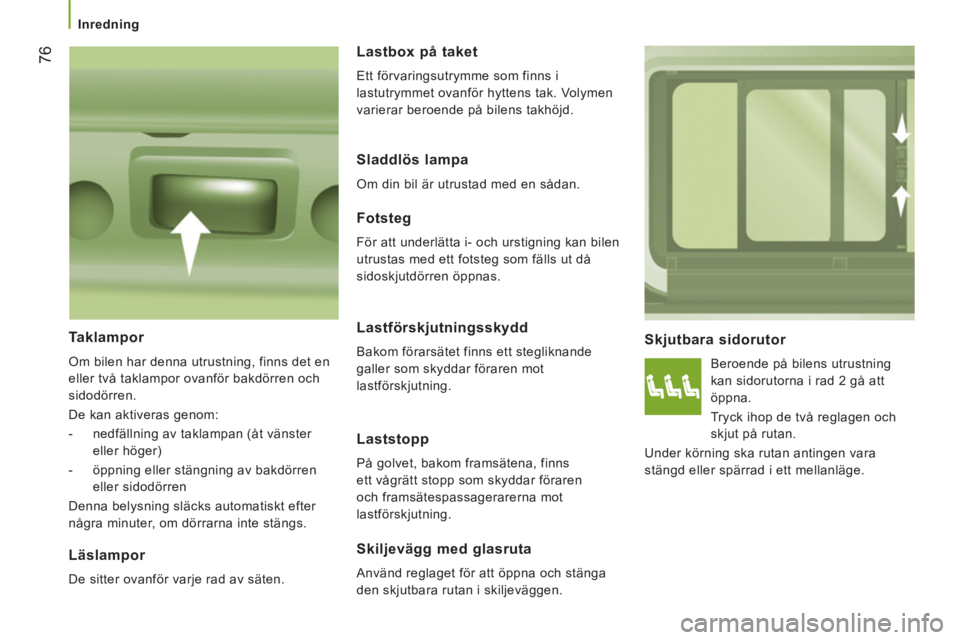

Taklampor

Om bilen har denna utrustning, finns det en
eller två taklampor ovanför bakdörren och
sidodörren.
De kan aktiveras genom:


- nedfällning av taklampan (åt vänster
eller höger)

- öppning eller stängning av bakdörren
eller sidodörren
Denna belysning släcks automatiskt efter
några minuter, om dörrarna inte stängs.


Läslampor

De sitter ovanför varje rad av säten.
Lastbox på taket

Ett förvaringsutrymme som finns i
lastutrymmet ovanför hyttens tak. Volymen
varierar beroende på bilens takhöjd.
Sladdlös lampa

Om din bil är utrustad med en sådan.
Lastförskjutningsskydd

Bakom förarsätet finns ett stegliknande
galler som skyddar föraren mot
lastförskjutning.
Laststopp

På golvet, bakom framsätena, finns
ett vågrätt stopp som skyddar föraren
och framsätespassagerarerna mot
lastförskjutning.
Skiljevägg med glasruta

Använd reglaget för att öppna och stänga
den skjutbara rutan i skiljeväggen.

77
3
ERGONOMI OCH KOMFOR
T
Backspeglar och rutor
BACKSPEGLAR OCH RUTOR
BACK
SPEGLAR Yttre backspeglar

Dessa är indelade i två zoner:

A -
Övre delen av spegeln

B -
Nedre delen av spegeln
Backspeglarna har en sfärisk form, som
vidgar synfältet åt sidorna. De föremål man
ser är i verkligheten närmare bilen än vad de
förefaller. Detta bör man komma ihåg, för att
rätt kunna uppskatta avståndet.
I skalet har integrerats den extra
sidoblinkern och antennerna beroende på
utrustningen som finns i bilen (GPS, GSM,
radio, ...).
Elektriska reglage

Tändningsnyckeln måste stå i läge MAR
.
Vrid på reglaget för att välja den ena delen
av backspegeln.

1
Backspegel på förarens sida:

A1 -
Övre delen av spegeln

B1 -
Nedre delen av spegeln
För sedan reglaget i önskad riktning.

2
Backspegel på passagerarens sida:

A2 -
Övre delen av spegeln

B2 -
Nedre delen av spegeln
För sedan reglaget i önskad riktning.
Inre backspegel

Spaken som finns på den nedre kanten kan
användas för att placera backspegeln i två
lägen.
I normalt läge (dag) är spaken intryckt.
I avbländat läge (natt) drar du spaken mot
dig.
Elstyrd nedfällning

Tryck på denna knapp.
Avfrostning avbackspeglarna

Tryck på knappen för avfrostning
av bakrutan.

78


Backspeglar och rutor

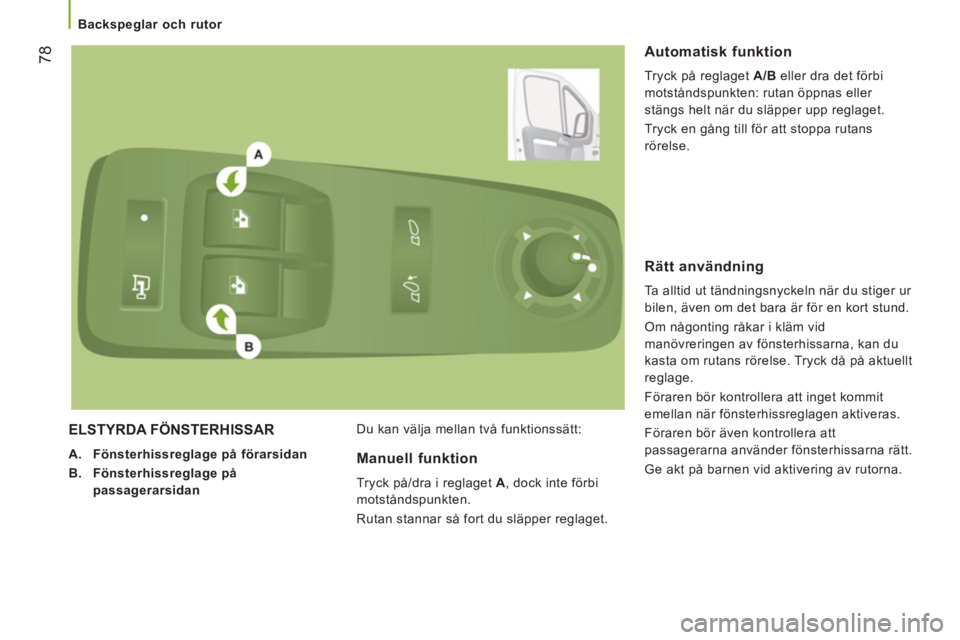

ELSTYRDA FÖNSTERHISSAR



A.
Fönsterhissreglage på förarsidan

B.
Fönsterhissreglage på
passagerarsidan
Du kan välja mellan två funktionssätt:


Automatisk funktion

Tryck på reglaget A/B
eller dra det förbi
motståndspunkten: rutan öppnas eller
stängs helt när du släpper upp reglaget.
Tryck en gång till för att stoppa rutans
rörelse.


Manuell funktion

Tryck på/dra i reglaget A
, dock inte förbi
motståndspunkten.
Rutan stannar så fort du släpper reglaget.




Rätt användning

Ta alltid ut tändningsnyckeln när du stiger ur
bilen, även om det bara är för en kort stund.
Om någonting råkar i kläm vid
manövreringen av fönsterhissarna, kan du
kasta om rutans rörelse. Tryck då på aktuellt
reglage.
Föraren bör kontrollera att inget kommit
emellan när fönsterhissreglagen aktiveras.
Föraren bör även kontrollera att
passagerarna använder fönsterhissarna rätt.
Ge akt på barnen vid aktivering av rutorna.
