KIIRE ABI
8
Kaitsme vahetamine


Kaitsmed


A (amprid)


Funktsioon



54


-
Va b a


55


15
Istmesoojendus


56


15
Tagumine 12 V pistikupesa


57


10
Programmeritav lisaküte


58


10
Külgmised gabariittuled


59


7,5
Õhkvedrustus


60


-
Va b a


61


-
Va b a


62


-
Va b a


63


10
Programmeeritava lisakütte lüliti


64


-
Va b a


65


30
Programmeeritava lisakütte puhur
KAITSMED KAASREISIJA UKSEPOSTIL

- Avage kaas.

Pärast kaitsme vahetamist sulgege kaas
korralikult.

160


Kaitsme vahetamine


KAITSMED MOOTORIRUUMIS

- Eemaldage kruvid ja kallutage kaitsmete
juurde pääsemiseks kaitsmekarpi.

Kaitsmed


A (amprid)


Funktsioon



1


40
ABS pumba toide


2


50
Diiselmootori eelsoojenduse juhtplokk


3


30
Süütelukk


4


20
Programmeeritav lisasoojendus


5


20
Salongi tuulutus koos programmeeritava lisasoojendusega


6


40/60
Maksimaalkiirusel salongi ventilaator


7


40/50
Miinimumkiirusel salongi ventilaator


8


40
Salongi ventilaator


9


20
Klaasipesuri pump


10


15
Helisignaal


14


7,5
Parem kaugtuli


15


7,5
Vasak kaugtuli


18


7,5
Mootori juhtimine


19


7,5
Kliimaseadme kompressor


20


30
Tuledepesuri pump


21


15
Kütusepumba toide


23


30
ABS solenoidid


30


15
Udutuled

161

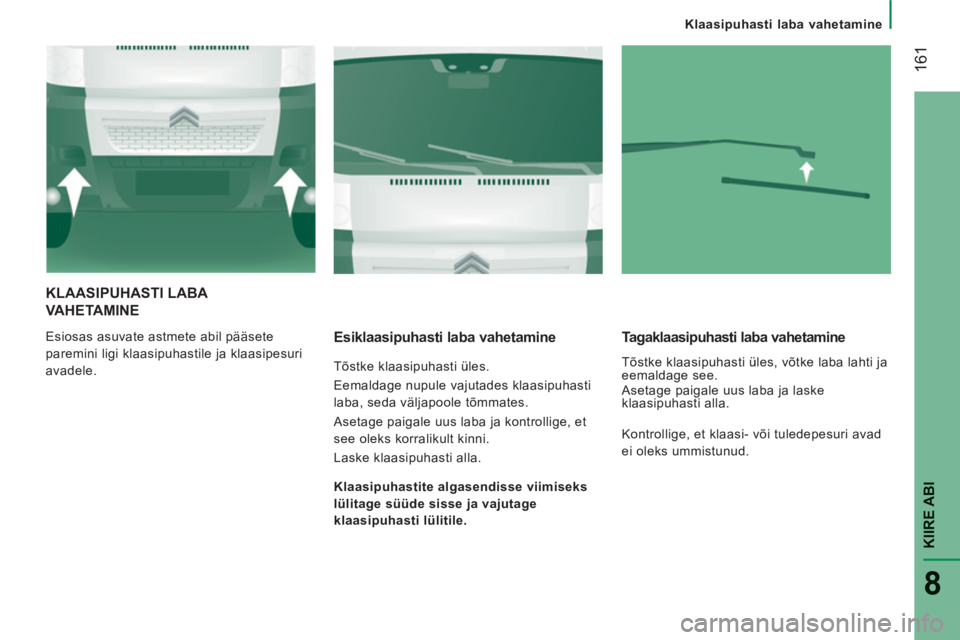

KIIRE ABI
8
Klaasipuhasti laba vahetamine
KLAASIPUHASTI LABA
VAHETAMINE
Esiosas asuvate astmete abil pääsete
paremini ligi klaasipuhastile ja klaasipesuri
avadele.
Esiklaasipuhasti laba vahetamine

Tõstke klaasipuhasti üles.
Eemaldage nupule vajutades klaasipuhasti
laba, seda väljapoole tõmmates.
Asetage paigale uus laba ja kontrollige, et
see oleks korralikult kinni.
Laske klaasipuhasti alla.
Tagaklaasipuhasti laba vahetamine

Tõstke klaasipuhasti üles, võtke laba lahti ja
eemaldage see.
Asetage paigale uus laba ja laske
klaasipuhasti alla.

Klaasipuhastite algasendisse viimiseks
lülitage süüde sisse ja vajutage
klaasipuhasti lülitile.
Kontrollige, et klaasi- või tuledepesuri avad
ei oleks ummistunud.

162

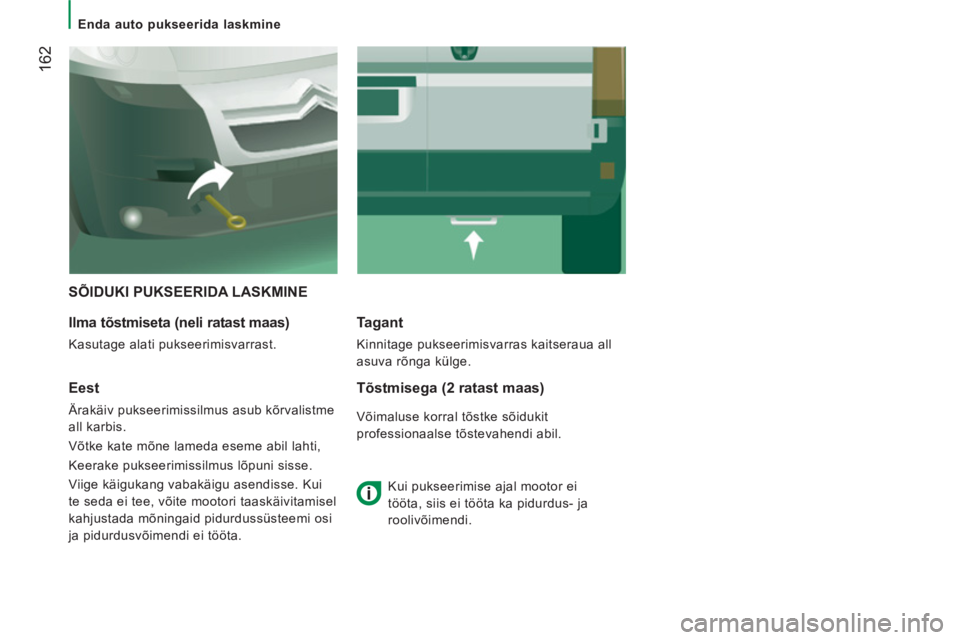

Enda auto pukseerida laskmine

SÕIDUKI PUKSEERIDA LASKMINE

Ilma tõstmiseta
(neli ratast maas)

Kasutage alati pukseerimisvarrast.
Tagant

Kinnitage pukseerimisvarras kaitseraua all
asuva rõnga külge.

Eest

Ärakäiv pukseerimissilmus asub kõrvalistme
all karbis.
Võtke kate mõne lameda eseme abil lahti,
Keerake pukseerimissilmus lõpuni sisse.
Viige käigukang vabakäigu asendisse. Kui
te seda ei tee, võite mootori taaskäivitamisel
kahjustada mõningaid pidurdussüsteemi osi
ja pidurdusvõimendi ei tööta.
Tõstmisega (2 ratast maas)

Võimaluse korral tõstke sõidukit
professionaalse tõstevahendi abil.

Kui pukseerimise ajal mootor ei
tööta, siis ei tööta ka pidurdus- ja
roolivõimendi.

164


Mõõtmed

165
9
TEHNILISED NÄITAJA
D
MÕÕTMED
Teie sõiduk on saadaval 4 pikkuse (L1..) ja 3 kõrgusega (H1..), nagu näidatud allolevates tabelites :






Furgoon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Pikkus
4 963
5 413
5 998
6 363

H Kõrgus
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Teljevahe
3 000
3 450
4 035

B Esimene ülend

948

C Tagumine ülend
1 015
1 380

D Laius (peegliteta)
2 050

E Esirataste vahe

1 810

F Tagarataste vahe
1 790

G Koormaruumi lävekõrgus
535 - 565

I Sisepõranda pikkus
2 670
3 120
3 705
4 070

J Maksimaalne koormakõrgus
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maksimaalne koormalaius
1 870

M Rattakoobaste vahe
1 422





Maht (m3)


8


9,5


10


11,5


13


15


15


17


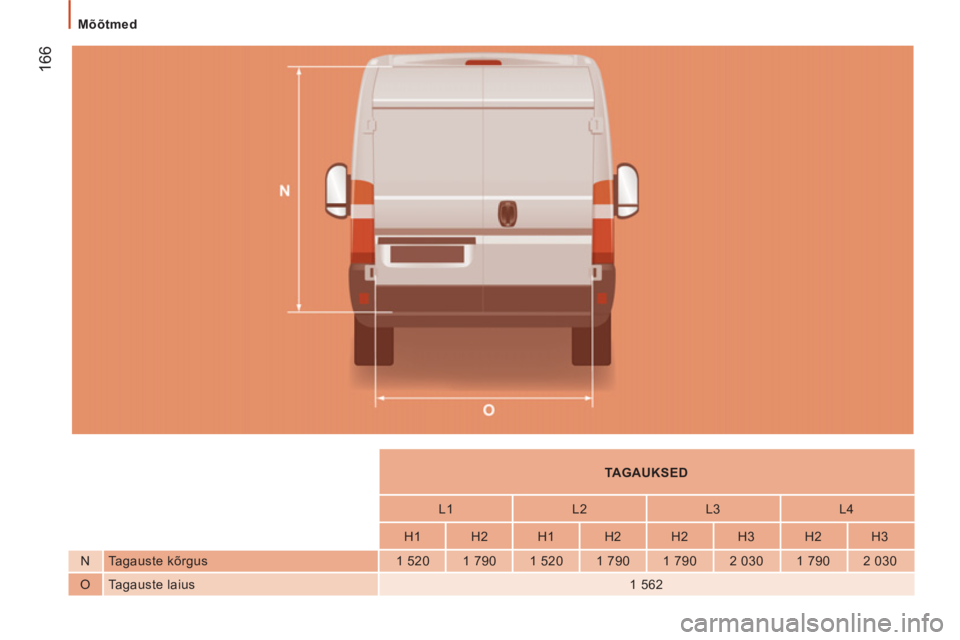

Mõõtmed

166





TAGAUKSED






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Tagauste kõrgus
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Tagauste laius

1 562

Mõõtmed

167
9
TEHNILISED NÄITAJA
D





KÜLGUKS






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Liugukse kõrgus
1 485
1 755
1 485
1 755

Q Liugukse laius
1 075
1 250

Mõõtmed

168


Mõõtmed
