CITROEN JUMPER 2014 Návod na použitie (in Slovak)

69
3
ERGONÓMIA A KOMFOR
T
Sedadlá
ZADNÉ LAVICE

Demontáž lavice

Pri odstraňovaní lavice je potrebná
prítomnosť minimálne dvoch osôb.
Sklopte operadlo na sedaciu časť rovnakým
spôsobom ako bolo uvedené vyššie.
Otočte obe páčky smerom dopredu.
Sklopte základnú konštrukciu lavice smerom
dopredu a následne uveďte celok do
vertikálnej polohy.

Správne použitie
Pri jednotlivých manipuláciách dodržiavajte
nasledovné upozornenia:


- nedemontujte opierku hlavy bez toho,
aby bola umiestnená a upevnená o
nejaký pevný bod,

- necestujte v 3. rade s lavicou 2. radu vo
vertikálnej polohe,

- neukladajte žiadne predmety na
sklopené operadlo 2. radu,

- skontrolujte, či sú bezpečnostné pásy
stále prístupné a cestujúci ich môžu
ľahko zapnúť,

- cestujúci sa nesmie usadiť do vozidla,
ak si správne nenastavil opierku hlavy
na svojom sedadle, neprispôsobil a
nezapol svoj bezpečnostný pás.
Prístup na zadné miesta

Zasuňte opierku hlavy, následne nadvihnite
ovládač a sklopte operadlo smerom
dopredu.
Poloha sklopeného operadla

Odstráňte opierku hlavy a následne sklopte
operadlo rovnakým spôsobom ako bolo
uvedené vyššie.
Pravou rukou nadvihnite páčku a sklopte
operadlo o 5° smerom dozadu.
Ľavou rukou sklopte operadlo smerom
dopredu na sedaciu časť. Otočte obe páčky smerom hore.
Nadvihnite lavicu a odstráňte ju.

70


Sedadlá


PREDĹŽENÁ KABÍNA

Táto kabína, ktorá pozostáva z ergonomickej
4-miestnej lavice a vysoko odolnej priečky,
vám ponúka komfort a bezpečnosť.
Všetky miesta lavice sú vybavené
bezpečnostným pásom s navijakom.
Oboznámte sa s rubrikou 5, v ktorej sú
uvedené informácie "Správne použitie".
Prístup do kufra pod lavicou

Cez kabínu
Preklopením sedacej časti smerom dopredu
získate prístup k veľkému kufru.

Cez nakladací priestor
Nadvihnite obe sklopné dosky, ktoré
umožňujú zväčšiť využiteľnú dĺžku
podlahy nakladacieho priestoru. Sklopné
dosky sú uchytené v nadvihnutej polohe
prostredníctvom magnetov, nachádzajúcich
sa na zadnej strane priečky.



Správne použitie

Nepreklápajte sedaciu časť lavice počas
prevozu.
Nevešajte žiadne predmety na upevňovaciu
konštrukciu kabíny.
Neprekračujte počet cestujúcich uvedený v
technickom preukaze vozidla.
Na zadných miestach predĺženej kabíny
neinštalujte detské sedačky, vyvýšené
sedadlá alebo detské prenosné košíky.
Nakladací priestor v zadnej časti je určený
len na prevoz nákladu.
Odporúčame vám umiestniť ťažký náklad
alebo predmety čo možno najviac do prednej
časti nakladacieho priestoru (smerom ku
kabíne) a uchytiť ich pomocou popruhov
a upevňovacích ôk nachádzajúcich sa na
podlahe.

71
3
ERGONÓMIA A KOMFOR
T

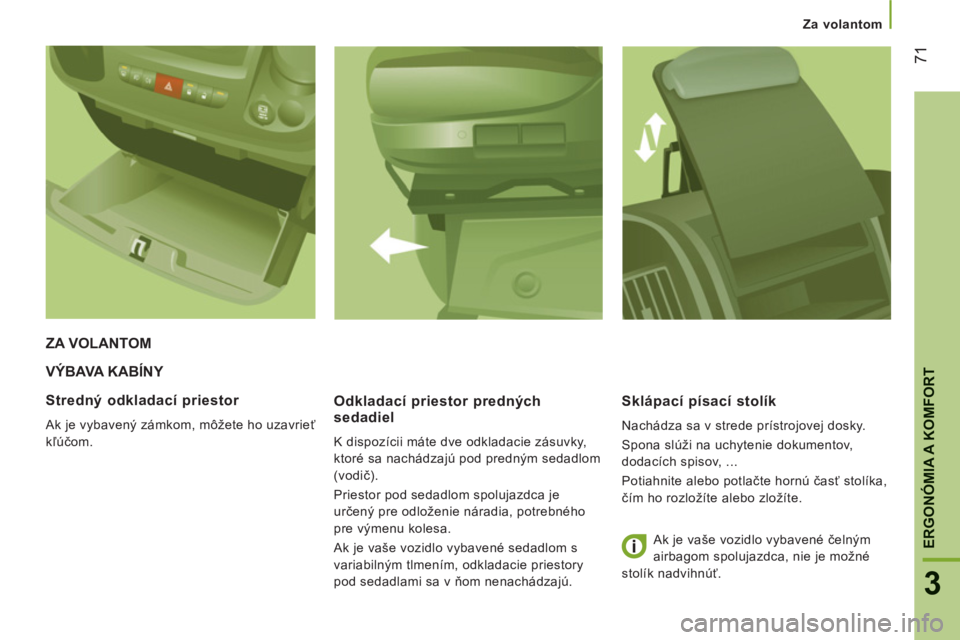

Za volantom
VÝBAVA KABÍNY

Odkladací priestor predn
ých
sedadiel
K dispozícii máte dve odkladacie zásuvky,
ktoré sa nachádzajú pod predným sedadlom
(vodič).
Priestor pod sedadlom spolujazdca je
určený pre odloženie náradia, potrebného
pre výmenu kolesa.
Ak je vaše vozidlo vybavené sedadlom s
variabilným tlmením, odkladacie priestory
pod sedadlami sa v ňom nenachádzajú.
Sklápací písací stolík

Nachádza sa v strede prístrojovej dosky.
Spona slúži na uchytenie dokumentov,
dodacích spisov, ...
Potiahnite alebo potlačte hornú časť stolíka,
čím ho rozložíte alebo zložíte.
ZA VOLANTOM
Stredn
ý odkladací priestor
Ak je vybavený zámkom, môžete ho uzavrieť
kľúčom.
Ak je vaše vozidlo vybavené čelným
airbagom spolujazdca, nie je možné
stolík nadvihnúť.

72

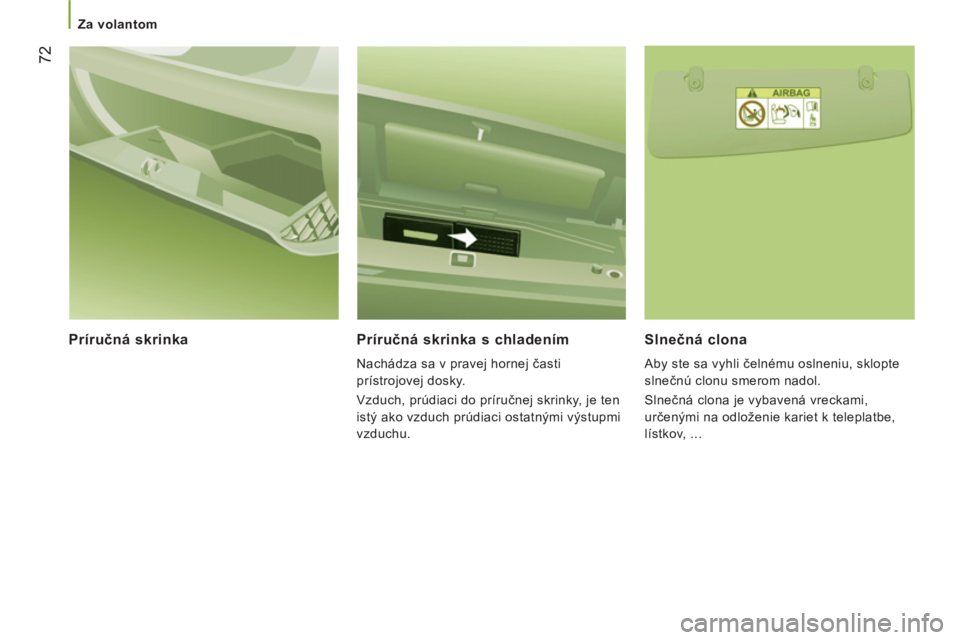

Za volantom



Príručná skrinka Príručná skrinka s chladením

Nachádza sa v pravej hornej časti
prístrojovej dosky.
Vzduch, prúdiaci do príručnej skrinky, je ten
istý ako vzduch prúdiaci ostatnými výstupmi
vzduchu.


Slnečná clona

Aby ste sa vyhli čelnému oslneniu, sklopte
slnečnú clonu smerom nadol.
Slnečná clona je vybavená vreckami,
určenými na odloženie kariet k teleplatbe,
lístkov, ...

73
3
ERGONÓMIA A KOMFOR
T

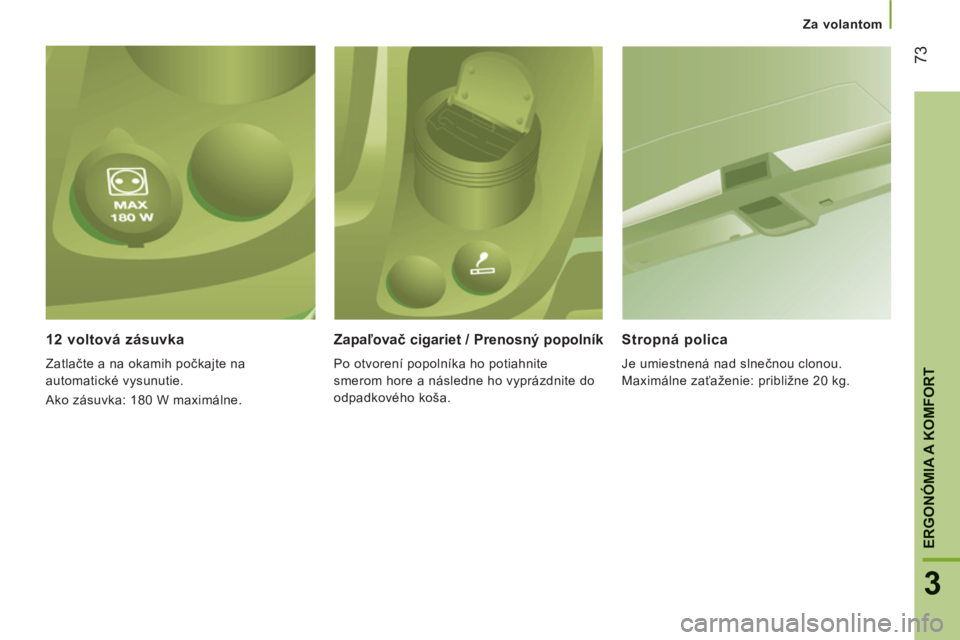

Za volantom
12 voltová zásuvka
Zatlačte a na okamih počkajte na
automatické vysunutie.
Ako zásuvka: 180 W maximálne.


Zapaľovač cigariet / Prenosný popolník

Po otvorení popolníka ho potiahnite
smerom hore a následne ho vyprázdnite do
odpadkového koša.
Stropná polica

Je umiestnená nad slnečnou clonou.
Maximálne zaťaženie: približne 20 kg.

74

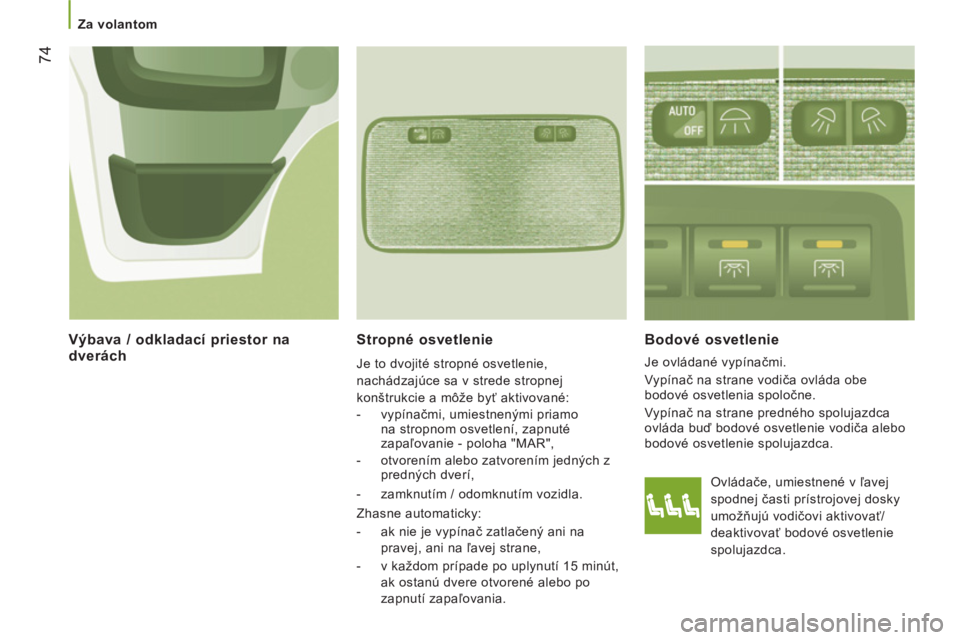

Za volantom

Stropné osvetlenie

Je to dvojité stropné osvetlenie,
nachádzajúce sa v strede stropnej
konštrukcie a môže byť aktivované:


- vypínačmi, umiestnenými priamo
na stropnom osvetlení, zapnuté
zapaľovanie - poloha "MAR",

- otvorením alebo zatvorením jedných z
predných dverí,

- zamknutím / odomknutím vozidla.
Zhasne automaticky:


- ak nie je vypínač zatlačený ani na
pravej, ani na ľavej strane,

- v každom prípade po uplynutí 15 minút,
ak ostanú dvere otvorené alebo po
zapnutí zapaľovania.



Bodové osvetlenie

Je ovládané vypínačmi.
Vypínač na strane vodiča ovláda obe
bodové osvetlenia spoločne.
Vypínač na strane predného spolujazdca
ovláda buď bodové osvetlenie vodiča alebo
bodové osvetlenie spolujazdca.
Výbava / odkladací priestor na
dverách


Ovládače, umiestnené v ľavej
spodnej časti prístrojovej dosky
umožňujú vodičovi aktivovať/
deaktivovať bodové osvetlenie
spolujazdca.

75
3
ERGONÓMIA A KOMFOR
T
Za volantom
VÝBAVA NAKLADACIEHOPRIESTORU
Držiak pre kotviacu koľajničku

Držiaky pre upevnenie kotviacej koľajničky
sa nachádzajú nad obložením, po oboch
stranách vozidla.
12 voltová zásuvka

Ako zásuvka: maximálne 180 W.
Upevňovacie oká

K dispozícii máte 8 upevňovacích ôk,
slúžiacich na uchytenie vášho nákladu. 6 ôk
sa nachádza na podlahe a 2 na priečke za
kabínou.
Z bezpečnostných dôvodov sa pri prudkom
brzdení odporúča umiestniť ťažké predmety
dopredu čo najbližšie ku kabíne.


Obloženie

Vnútorné strany bočných stien sú vybavené
obložením, slúžiacim na ochranu nákladu.

76

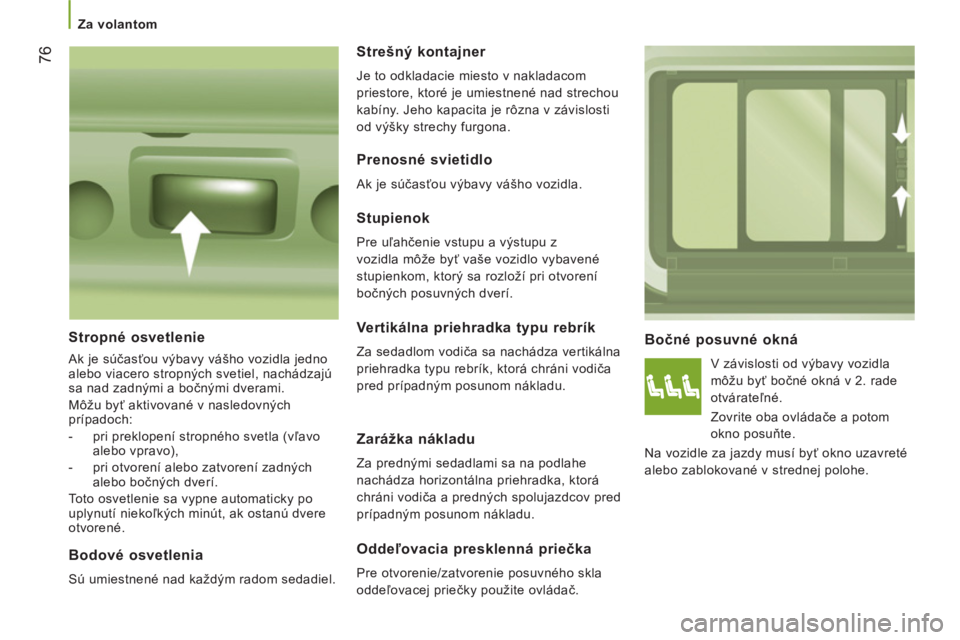

Za volantom



Bočné posuvné okná

V závislosti od výbavy vozidla
môžu byť bočné okná v 2. rade
otvárateľné.
Zovrite oba ovládače a potom
okno posuňte.
Na vozidle za jazdy musí byť okno uzavreté
alebo zablokované v strednej polohe.
Stupienok

Pre uľahčenie vstupu a výstupu z
vozidla môže byť vaše vozidlo vybavené
stupienkom, ktorý sa rozloží pri otvorení
bočných posuvných dverí.


Stropné osvetlenie

Ak je súčasťou výbavy vášho vozidla jedno
alebo viacero stropných svetiel, nachádzajú
sa nad zadnými a bočnými dverami.
Môžu byť aktivované v nasledovných
prípadoch:


- pri preklopení stropného svetla (vľavo
alebo vpravo),

- pri otvorení alebo zatvorení zadných
alebo bočných dverí.
Toto osvetlenie sa vypne automaticky po
uplynutí niekoľkých minút, ak ostanú dvere
otvorené.


Bodové osvetlenia

Sú umiestnené nad každým radom sedadiel.
Strešný kontajner

Je to odkladacie miesto v nakladacom
priestore, ktoré je umiestnené nad strechou
kabíny. Jeho kapacita je rôzna v závislosti
od výšky strechy furgona.
Prenosné svietidlo

Ak je súčasťou výbavy vášho vozidla.
Vertikálna priehradka typu rebrík

Za sedadlom vodiča sa nachádza vertikálna
priehradka typu rebrík, ktorá chráni vodiča
pred prípadným posunom nákladu.
Zarážka nákladu

Za prednými sedadlami sa na podlahe
nachádza horizontálna priehradka, ktorá
chráni vodiča a predných spolujazdcov pred
prípadným posunom nákladu.
Oddeľovacia presklenná priečka

Pre otvorenie/zatvorenie posuvného skla
oddeľovacej priečky použite ovládač.

77
3
ERGONÓMIA A KOMFOR
T


Spätné zrkadlá a okná
SPÄTNÉ ZRKADLÁ A OKNÁ
SPÄTNÉ ZRKADLÁ Vonkajšie spätné zrkadlá

Sú rozdelené na dve zóny:

A -
Horné zrkadlo

B -
Spodné zrkadlo
Z dôvodu rozšírenia bočného zorného uhla
je zrkadlo oblúkovitého tvaru. Pozorované
predmety sú v skutočnosti bližšie ako sa
javia v spätnom zrkadle. Pre správny odhad
vzdialenosti je potrebné brať túto skutočnosť
do úvahy.
V závislosti od disponibilnej výbavy (GPS,
GSM, Rádio, ...) sú v konštrukcii zrkadla
integrované antény a ukazovateľ smeru.
Elektrické ovládače

Kľúč v spínacej skrinke musí byť v polohe MAR
.

Otočením ovládača si zvoľte zónu spätného
zrkadla.

1
Spätné zrkadlo vodiča:

A1 -
Horné zrkadlo

B1 -
Spodné zrkadlo
Následne pohybujte ovládačom v
požadovanom smere.

2
Spätné zrkadlo spolujazdca:

A2 -
Horné zrkadlo

B2 -
Spodné zrkadlo
Následne pohybujte ovládačom v
požadovanom smere.
Vnútorné spätné zrkadlo

Páčka, umiestnená na spodnom okraji,
umožňuje nastavenie zrkadla do dvoch
možných polôh.
Poloha deň, zatlačená páčka.
Poloha noc proti oslneniu, potiahnutá páčka
smerom k vám.
Elektrické sklopenie

Zatlačte na tento ovládač.
Rozmrazovanie spätných zrkadiel

Zatlačte na tlačidlo
rozmrazovania zadného okna.

78


Spätné zrkadlá a okná


ELEKTRICKÉ OVLÁDANIE OKIEN



A.
Ovládač elektrického otvárania okna vodiča



B.
Ovládač elektrického otvárania okna
spolujazdca
K dispozícii máte dve možnosti:


Automatická činnosť

Zatlačte na ovládač A / B alebo ho potiahnite
až za bod odporu: po uvoľnení ovládača
sa okno úplne otvorí alebo uzavrie. Ďalšie
zatlačenie zastaví pohyb okna.
Elektrické funkcie ovládaní okien sú
neutralizované jednu minútu po vypnutí
zapaľovania.
Manuálna činnosť

Zatlačte na ovládač A alebo ho potiahnite
bez prekročenia bodu odporu.
Pohyb okna sa zastaví, akonáhle ovládač
uvoľníte.





Správne použitie

Pri opustení vozidla, a to aj na krátku dobu,
vždy vytiahnite kľúč zo zapaľovania.
V prípade privretia počas manipulácie s
ovládačmi elektrického otvárania okien
musítezmeniť smer pohybu okna tak, že
zatlačíte na príslušný ovládač.
Ak vodič manipuluje s ovládačmi
elektrického otvárania okien spolujazdcov,
musí sa presvedčiť, či žiadna osoba nebráni
správnemu zatvoreniu okien.
Vodič sa musí presvedčiť, či spolujazdci
správne používajú ovládače elektrického
otvárania okien.
Počas manipulácie s oknami venujte
zvýšenú pozornosť deťom.
