CITROEN JUMPER 2014 Návod na použití (in Czech)

29
2
PŘIPRAVENI
kODJEZD
U
ZAMYKÁNÍ/ODEMYKÁNÍ ZEVNITŘ
Kontrolka otevřen
í

Jestliže se rozsvítí tato kontrolka,
ověřte řádné zavření dveří
kabiny, zadních či bočních dveří
a kapoty motoru.
Správné používání

Jestliže se rozhodnete mít za jízdy
zamknuté dveře, mějte na vědomí, že
to může v případě nehody ztížit přístup
záchranné služby do vozidla.
Kabina a nákladový prostor

Stisknutí dá povel k centrálnímu
elektrickému zamknutí, pokud
jsou zavřené dveře.
Stisknutí dá povel k centrálnímu
elektrickému odemknutí.
Otevření dveří zevnitř je vždy možné.
Jestliže jsou jedny z dveří otevřené
nebo nejsou řádně dovřené, centrální
zamknutí se neuskuteční. Světelná kontrolka ovladače:


- rozsvítí se, když jsou vstupy
zamknuty a je zapnuto
zapalování,

- poté bliká, když jsou vstupy
zamknuty ve stojícím vozidle
s vypnutým motorem.
Ovladač není aktivní, když je vozidlo
zamknuto zvenku dálkovým ovladačem nebo
klíčem.


Stisknutí umožňuje zamknout
nebo odemknout boční dveře
a zadní dveře z kabiny vozidla.
Světelná kontrolka zůstane při
zamknutí svítit.
Ochrana proti napadení

Po rozjezdu vozidla systém automaticky
zamkne dveře kabiny a nákladového
prostoru, jakmile rychlost dosáhne přibližně
20 km/h.
Jestliže během jízdy není provedeno žádné
otevření, zůstane zamknutí aktivní.

Aktivace/dezaktivace funkce
Funkce se aktivuje/dezaktivuje v nabídce
Mode volbou „Automat. zamknutí“.
Viz rubrika 4 v části „Nabídka Mode“.


Otevírán
í

30

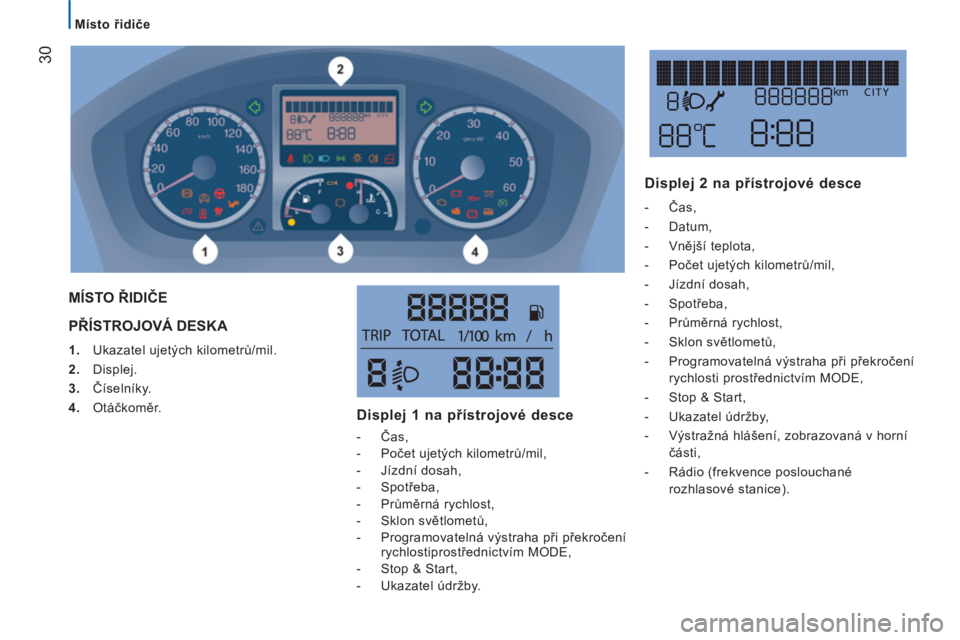

Místo řidiče


PŘÍSTROJOVÁ DESKA



1.
Ukazatel ujetých kilometrů/mil.

2.
Displej.

3.
Číselníky.

4.
Otáčkoměr.

MÍSTO ŘIDIČE
Disple
j 1 na přístrojové desce



- Čas,

- Počet ujetých kilometrů/mil,

- Jízdní dosah,

- Spotřeba,

- Průměrná rychlost,

- Sklon světlometů,

- Programovatelná výstraha při překročení
rychlostiprostřednictvím MODE,

- Stop & Start,

- Ukazatel údržby.



Displej 2 na přístrojové desce



- Čas,

- Datum,

- Vnější teplota,

- Počet ujetých kilometrů/mil,

- Jízdní dosah,

- Spotřeba,

- Průměrná rychlost,

- Sklon světlometů,

- Programovatelná výstraha při překročení
rychlosti prostřednictvím MODE,

- Stop & Start,

- Ukazatel údržby,

- Výstražná hlášení, zobrazovaná v horní
části,

- Rádio (frekvence poslouchané
rozhlasové stanice).

31
2
PŘIPRAVENI
kODJEZD
U



Místo řidiče

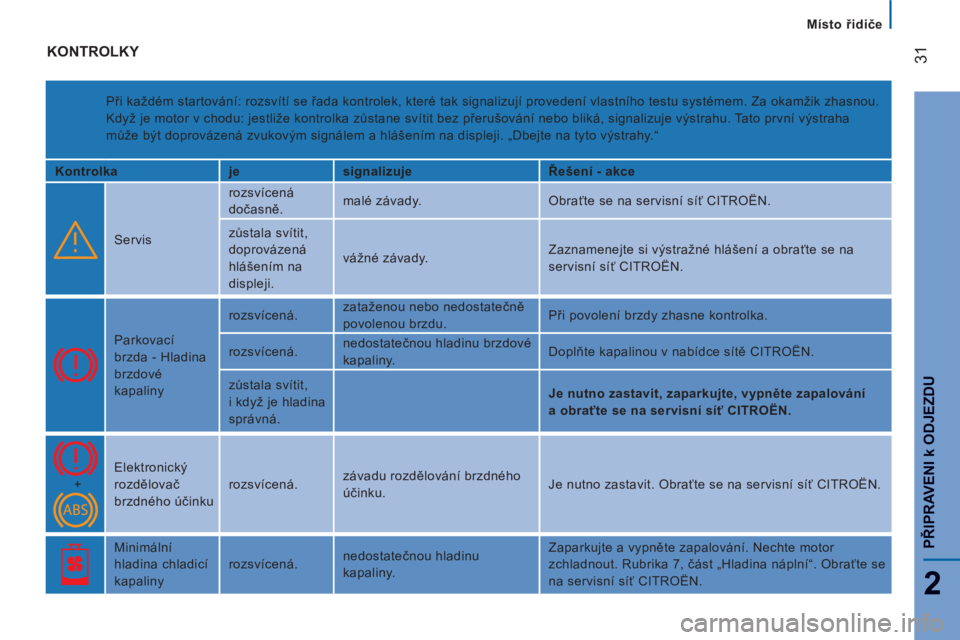

KONTROLKY

Při každém startování: rozsvítí se řada kontrolek, které tak signalizují provedení vlastního testu systémem. Za okamžik zhasnou.
Když je motor v chodu: jestliže kontrolka zůstane svítit bez přerušování nebo bliká, signalizuje výstrahu. Tato první výstraha
může být doprovázená zvukovým signálem a hlášením na displeji. „Dbejte na tyto výstrahy.“

Kontrolka
je
signalizuje
Řešení - akce


Servis rozsvícená
dočasně. malé závady. Obraťte se na servisní síť CITROËN.
zůstala svítit,
doprovázená
hlášením na
displeji. vážné závady. Zaznamenejte si výstražné hlášení a obraťte se na
servisní síť CITROËN.



Parkovací
brzda - Hladina
brzdové
kapaliny rozsvícená. zataženou nebo nedostatečně
povolenou brzdu. Při povolení brzdy zhasne kontrolka.
rozsvícená. nedostatečnou hladinu brzdové
kapaliny. Doplňte kapalinou v nabídce sítě CITROËN.
zůstala svítit,
i když je hladina
správná.


Je nutno zastavit, zaparkujte, vypněte zapalování
a obraťte se na servisní síť CITROËN.
+ Elektronický
rozdělovač
brzdného účinku rozsvícená. závadu rozdělování brzdného
účinku. Je nutno zastavit. Obraťte se na servisní síť CITROËN.



Minimální
hladina chladicí
kapaliny rozsvícená. nedostatečnou hladinu
kapaliny. Zaparkujte a vypněte zapalování. Nechte motor
zchladnout. Rubrika 7, část „Hladina náplní“. Obraťte se
na servisní síť CITROËN.

32

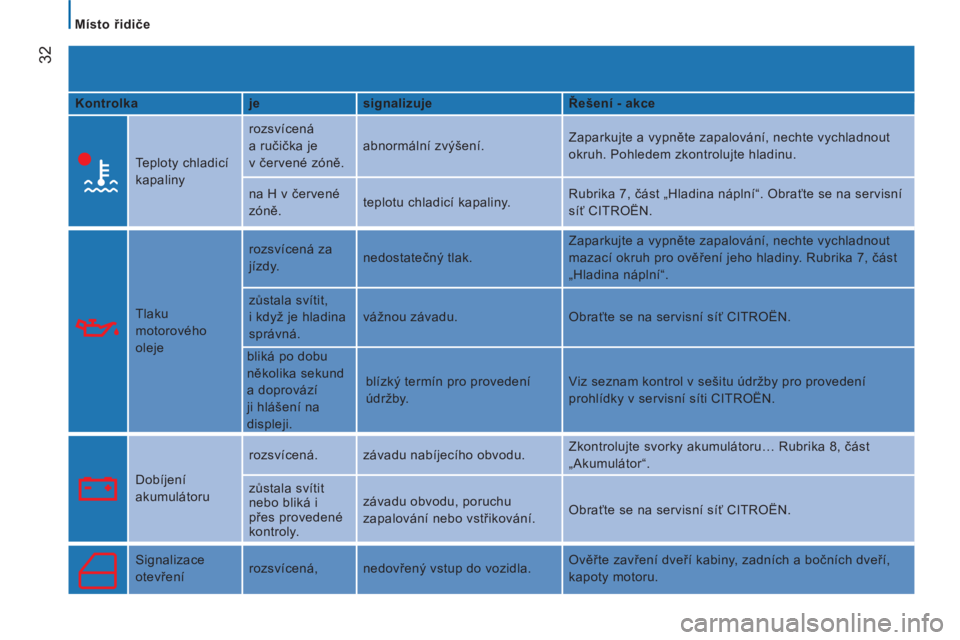

Místo řidiče


Kontrolka
je
signalizuje
Řešení - akce


Teploty chladicí
kapaliny rozsvícená
a ručička je
v červené zóně. abnormální zvýšení. Zaparkujte a vypněte zapalování, nechte vychladnout
okruh. Pohledem zkontrolujte hladinu.
na H v červené
zóně. teplotu chladicí kapaliny. Rubrika 7, část „Hladina náplní“. Obraťte se na servisní
síť CITROËN.



Tlaku
motorového
oleje rozsvícená za
jízdy. nedostatečný tlak. Zaparkujte a vypněte zapalování, nechte vychladnout
mazací okruh pro ověření jeho hladiny. Rubrika 7, část
„Hladina náplní“.
zůstala svítit,
i když je hladina
správná. vážnou závadu. Obraťte se na servisní síť CITROËN.
bliká po dobu
několika sekund
a doprovází
ji hlášení na
displeji. blízký termín pro provedení
údržby. Viz seznam kontrol v sešitu údržby pro provedení
prohlídky v servisní síti CITROËN.

Dobíjení
akumulátoru rozsvícená. závadu nabíjecího obvodu. Zkontrolujte svorky akumulátoru… Rubrika 8, část
„Akumulátor“.
zůstala svítit
nebo bliká i
přes provedené
kontroly. závadu obvodu, poruchu
zapalování nebo vstřikování. Obraťte se na servisní síť CITROËN.


Signalizace
otevření rozsvícená, nedovřený vstup do vozidla. Ověřte zavření dveří kabiny, zadních a bočních dveří,
kapoty motoru.

33
2
PŘIPRAVENI
kODJEZD
U

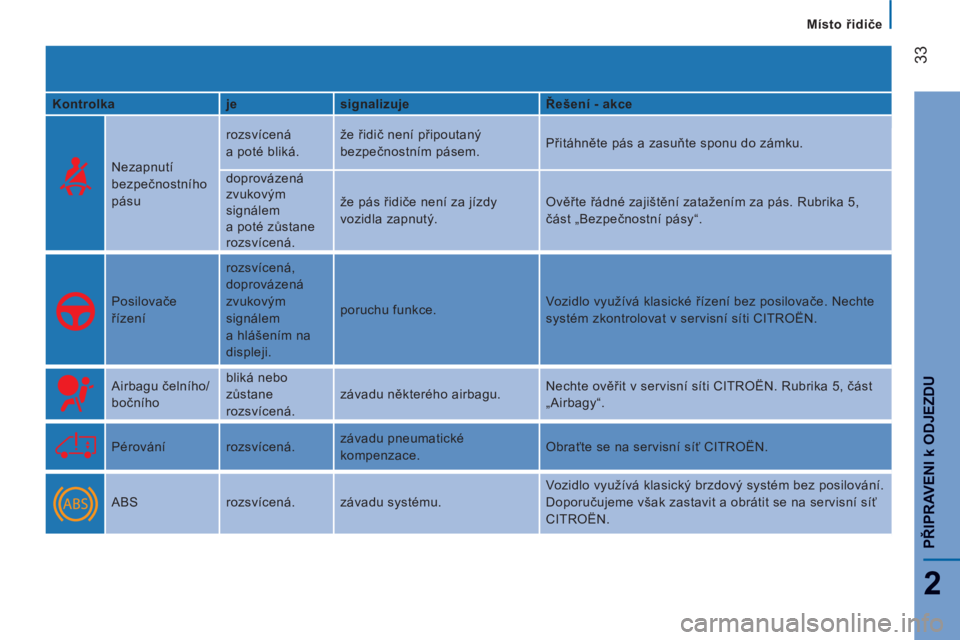

Místo řidiče

Kontrolka
je
signalizuje
Řešení - akce



Nezapnutí
bezpečnostního
pásu rozsvícená
a poté bliká. že řidič není připoutaný
bezpečnostním pásem. Přitáhněte pás a zasuňte sponu do zámku.
doprovázená
zvukovým
signálem
a poté zůstane
rozsvícená. že pás řidiče není za jízdy
vozidla zapnutý. Ověřte řádné zajištění zatažením za pás. Rubrika 5,
část „Bezpečnostní pásy“.


Posilovače
řízení rozsvícená,
doprovázená
zvukovým
signálem
a hlášením na
displeji. poruchu funkce. Vozidlo využívá klasické řízení bez posilovače. Nechte
systém zkontrolovat v servisní síti CITROËN.

Airbagu čelního/
bočního bliká nebo
zůstane
rozsvícená. závadu některého airbagu. Nechte ověřit v servisní síti CITROËN. Rubrika 5, část
„Airbagy“.

Pérování rozsvícená. závadu pneumatické
kompenzace. Obraťte se na servisní síť CITROËN.


ABS rozsvícená. závadu systému. Vozidlo využívá klasický brzdový systém bez posilování.
Doporučujeme však zastavit a obrátit se na servisní síť
CITROËN.

34

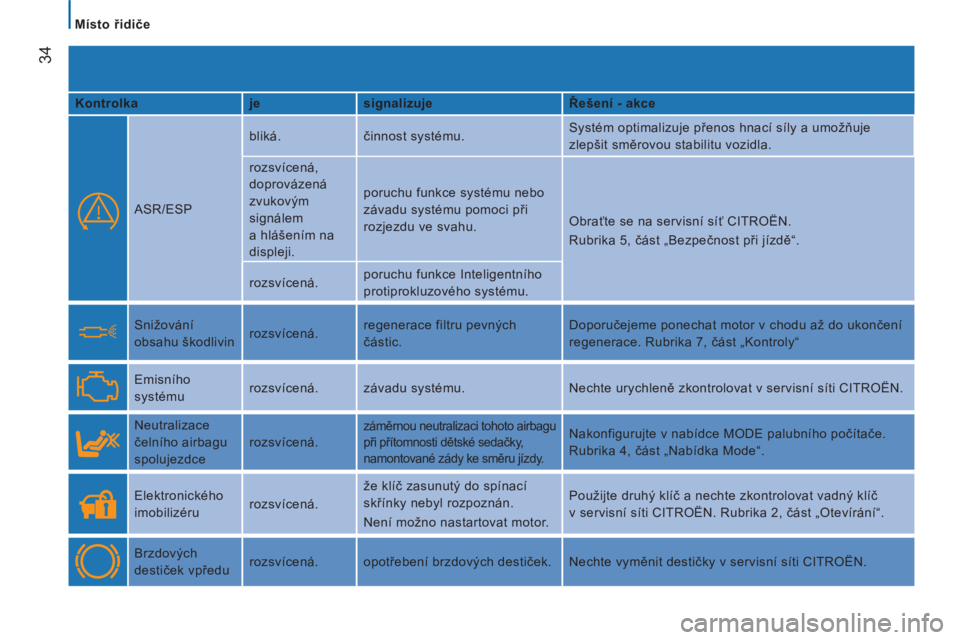

Místo řidiče


Kontrolka
je
signalizuje
Řešení - akce


ASR/ESP bliká. činnost systému. Systém optimalizuje přenos hnací síly a umožňuje
zlepšit směrovou stabilitu vozidla.
rozsvícená,
doprovázená
zvukovým
signálem
a hlášením na
displeji. poruchu funkce systému nebo
závadu systému pomoci při
rozjezdu ve svahu. Obraťte se na servisní síť CITROËN.
Rubrika 5, část „Bezpečnost při jízdě“.
rozsvícená. poruchu funkce Inteligentního
protiprokluzového systému.

Snižování
obsahu škodlivin rozsvícená. regenerace filtru pevných
částic. Doporučejeme ponechat motor v chodu až do ukončení
regenerace. Rubrika 7, část „Kontroly“


Emisního
systému rozsvícená. závadu systému. Nechte urychleně zkontrolovat v servisní síti CITROËN.



Neutralizace
čelního airbagu
spolujezdce rozsvícená.
záměrnou neutralizaci tohoto airbagu
při přítomnosti dětské sedačky,
namontované zády ke směru jízdy.
Nakonfigurujte v nabídce MODE palubního počítače.
Rubrika 4, část „Nabídka Mode“.


Elektronického
imobilizéru rozsvícená. že klíč zasunutý do spínací
skřínky nebyl rozpoznán.
Není možno nastartovat motor. Použijte druhý klíč a nechte zkontrolovat vadný klíč
v servisní síti CITROËN. Rubrika 2, část „Otevírání“.


Brzdových
destiček vpředu rozsvícená. opotřebení brzdových destiček. Nechte vyměnit destičky v servisní síti CITROËN.

35
2
PŘIPRAVENI
kODJEZD
U

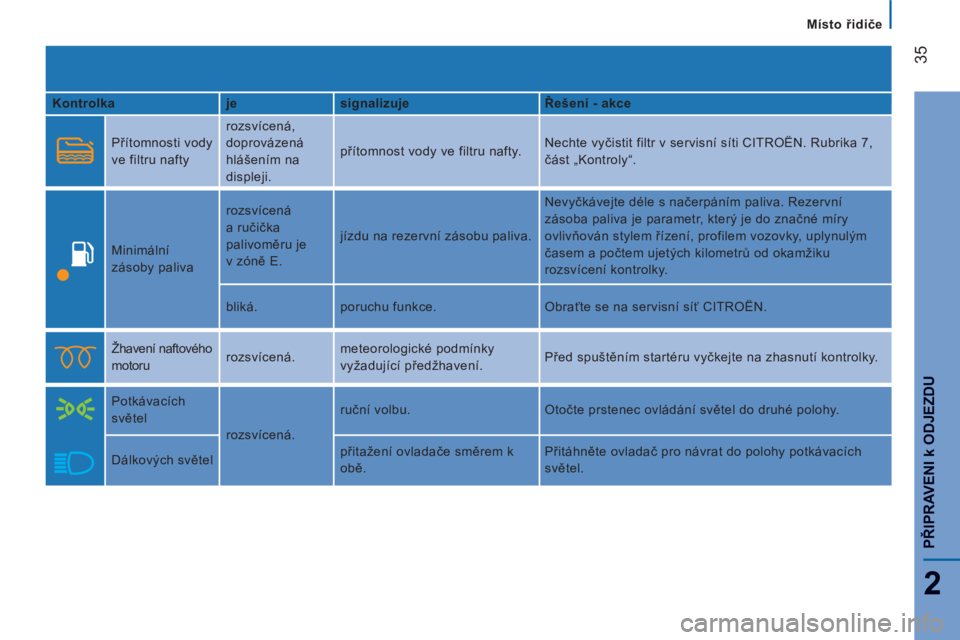

Místo řidiče

Kontrolka
je
signalizuje
Řešení - akce


Přítomnosti vody
ve filtru nafty rozsvícená,
doprovázená
hlášením na
displeji. přítomnost vody ve filtru nafty. Nechte vyčistit filtr v servisní síti CITROËN. Rubrika 7,
část „Kontroly“.


Minimální
zásoby paliva rozsvícená
a ručička
palivoměru je
v zóně E. jízdu na rezervní zásobu paliva. Nevyčkávejte déle s načerpáním paliva. Rezervní
zásoba paliva je parametr, který je do značné míry
ovlivňován stylem řízení, profilem vozovky, uplynulým
časem a počtem ujetých kilometrů od okamžiku
rozsvícení kontrolky.
bliká. poruchu funkce. Obraťte se na servisní síť CITROËN.


Žhavení naftového
motoru rozsvícená. meteorologické podmínky
vyžadující předžhavení. Před spuštěním startéru vyčkejte na zhasnutí kontrolky.



Potkávacích
světel
rozsvícená. ruční volbu. Otočte prstenec ovládání světel do druhé polohy.
Dálkových světel přitažení ovladače směrem k
obě. Přitáhněte ovladač pro návrat do polohy potkávacích
světel.

36

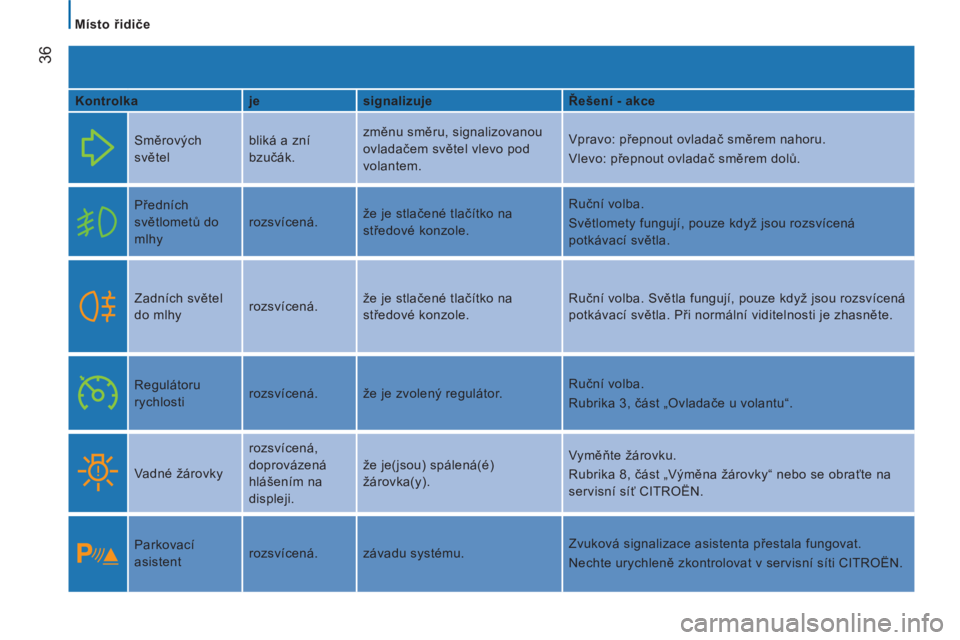

Místo řidiče


Kontrolka
je
signalizuje
Řešení - akce


Směrových
světel bliká a zní
bzučák. změnu směru, signalizovanou
ovladačem světel vlevo pod
volantem. Vpravo: přepnout ovladač směrem nahoru.
Vlevo: přepnout ovladač směrem dolů.



Předních
světlometů do
mlhy rozsvícená. že je stlačené tlačítko na
středové konzole. Ruční volba.
Světlomety fungují, pouze když jsou rozsvícená
potkávací světla.


Zadních světel
do mlhy rozsvícená. že je stlačené tlačítko na
středové konzole. Ruční volba. Světla fungují, pouze když jsou rozsvícená
potkávací světla. Při normální viditelnosti je zhasněte.


Regulátoru
rychlosti rozsvícená. že je zvolený regulátor. Ruční volba.
Rubrika 3, část „Ovladače u volantu“.


Vadné žárovky rozsvícená,
doprovázená
hlášením na
displeji. že je(jsou) spálená(é)
žárovka(y). Vyměňte žárovku.
Rubrika 8, část „Výměna žárovky“ nebo se obraťte na
servisní síť CITROËN.


Parkovací
asistent rozsvícená. závadu systému. Zvuková signalizace asistenta přestala fungovat.
Nechte urychleně zkontrolovat v servisní síti CITROËN.

37
2
PŘIPRAVENI
kODJEZD
U



Místo řidiče

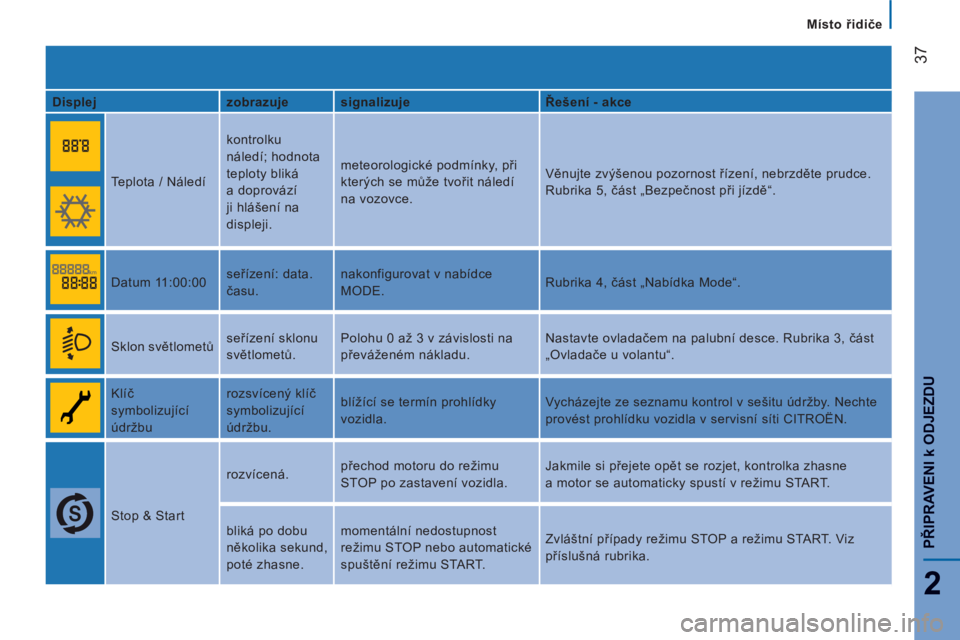

Displej
zobrazuje
signalizuje
Řešení - akce


Teplota / Náledí kontrolku
náledí; hodnota
teploty bliká
a doprovází
ji hlášení na
displeji. meteorologické podmínky, při
kterých se může tvořit náledí
na vozovce. Věnujte zvýšenou pozornost řízení, nebrzděte prudce.
Rubrika 5, část „Bezpečnost při jízdě“.


Datum 11:00:00 seřízení: data.
času. nakonfigurovat v nabídce
MODE. Rubrika 4, část „Nabídka Mode“.


Sklon světlometů seřízení sklonu
světlometů. Polohu 0 až 3 v závislosti na
převáženém nákladu. Nastavte ovladačem na palubní desce. Rubrika 3, část
„Ovladače u volantu“.



Klíč
symbolizující
údržbu rozsvícený klíč
symbolizující
údržbu. blížící se termín prohlídky
vozidla. Vycházejte ze seznamu kontrol v sešitu údržby. Nechte
provést prohlídku vozidla v servisní síti CITROËN.

Stop & Start rozvícená. přechod motoru do režimu
STOP po zastavení vozidla. Jakmile si přejete opět se rozjet, kontrolka zhasne
a motor se automaticky spustí v režimu START.
bliká po dobu
několika sekund,
poté zhasne. momentální nedostupnost
režimu STOP nebo automatické
spuštění režimu START. Zvláštní případy režimu STOP a režimu START. Viz
příslušná rubrika.

38


Místo řidiče

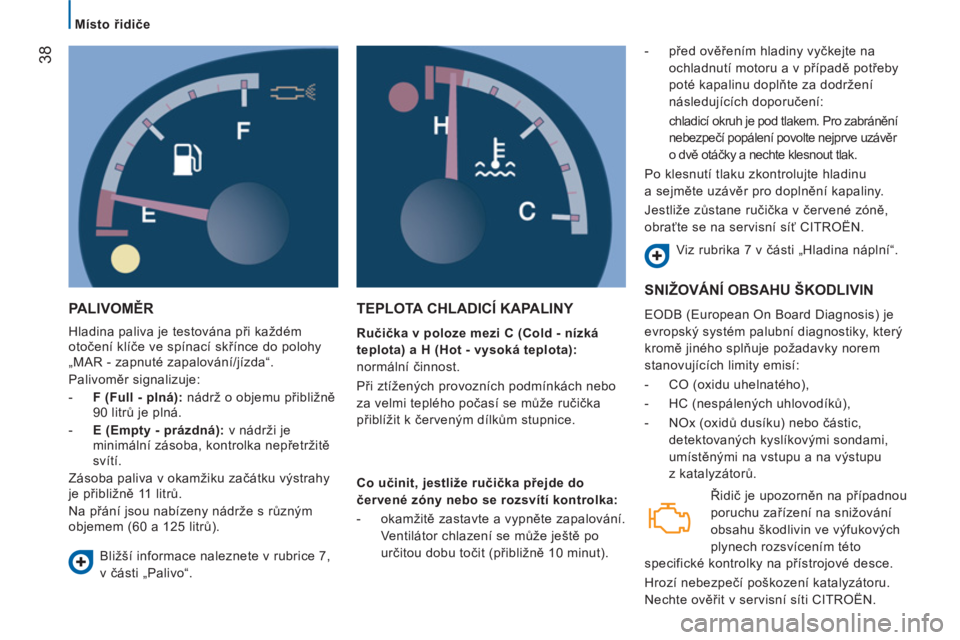

PALIVOMĚR

Hladina paliva je testována při každém
otočení klíče ve spínací skřínce do polohy
„MAR - zapnuté zapalování/jízda“.
Palivoměr signalizuje:


- F (Full - plná):
nádrž o objemu přibližně
90 litrů je plná.

- E (Empty - prázdná):
v nádrži je
minimální zásoba, kontrolka nepřetržitě
svítí.
Zásoba paliva v okamžiku začátku výstrahy
je přibližně 11 litrů.
Na přání jsou nabízeny nádrže s různým
objemem (60 a 125 litrů).
TEPLOTA CHLADICÍ KAPALINY


Ručička v poloze mezi C (Cold - nízká
teplota) a H (Hot - vysoká teplota):
normální činnost.
Při ztížených provozních podmínkách nebo
za velmi teplého počasí se může ručička
přiblížit k červeným dílkům stupnice.
- před ověřením hladiny vyčkejte na
ochladnutí motoru a v případě potřeby
poté kapalinu doplňte za dodržení
následujících doporučení:
chladicí okruh je pod tlakem. Pro zabránění
nebezpečí popálení povolte nejprve uzávěr
o dvě otáčky a nechte klesnout tlak.
Po klesnutí tlaku zkontrolujte hladinu
a sejměte uzávěr pro doplnění kapaliny.
Jestliže zůstane ručička v červené zóně,
obraťte se na servisní síť CITROËN.
Viz rubrika 7 v části „Hladina náplní“.
Bližší informace naleznete v rubrice 7,
v
části „Palivo“.
Co učinit, jestliže ručička přejde do
červené zóny nebo se rozsvítí kontrolka :


- okamžitě zastavte a vypněte zapalování.
Ventilátor chlazení se může ještě po
určitou dobu točit (přibližně 10 minut).

SNIŽOVÁNÍ OBSAHU ŠKODLIVIN

EODB (European On Board Diagnosis) je
evropský systém palubní diagnostiky, který
kromě jiného splňuje požadavky norem
stanovujících limity emisí:


- CO (oxidu uhelnatého),

- HC (nespálených uhlovodíků),

- NOx (oxidů dusíku) nebo částic,
detektovaných kyslíkovými sondami,
umístěnými na vstupu a na výstupu
z katalyzátorů.
Řidič je upozorněn na případnou
poruchu zařízení na snižování
obsahu škodlivin ve výfukových
plynech rozsvícením této
specifické kontrolky na přístrojové desce.
Hrozí nebezpečí poškození katalyzátoru.
Nechte ověřit v servisní síti CITROËN.
