Page 251 of 308
249
jumper_et_Chap11_Particularites_ed01-2015

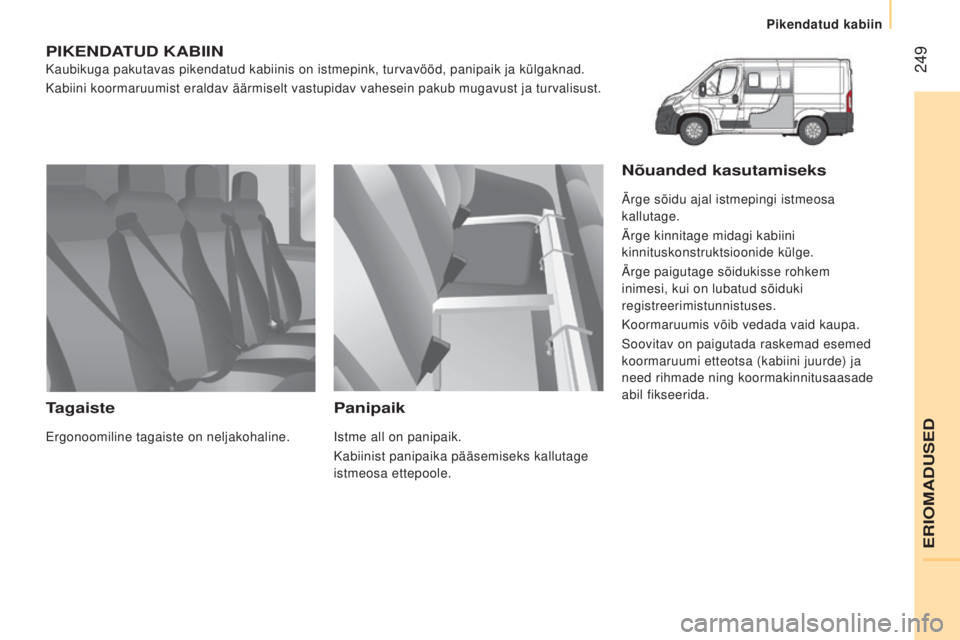

PIKENDATUD KABIIN
Kaubikuga pakutavas pikendatud kabiinis on istmepink, turvavööd, p\
anipaik ja külgaknad.
Kabiini koormaruumist eraldav äärmiselt vastupidav vahesein pakub \
mugavust ja turvalisust.
Tagaiste
Ergonoomiline tagaiste on neljakohaline.
Panipaik
Istme all on panipaik.
Kabiinist panipaika pääsemiseks kallutage
istmeosa ettepoole.
Nõuanded kasutamiseks
Ärge sõidu ajal istmepingi istmeosa
kallutage.
Ärge kinnitage midagi kabiini
kinnituskonstruktsioonide külge.
Ärge paigutage sõidukisse rohkem
inimesi, kui on lubatud sõiduki
registreerimistunnistuses.
Koormaruumis võib vedada vaid kaupa.
Soovitav on paigutada raskemad esemed
koormaruumi etteotsa (kabiini juurde) ja
need rihmade ning koormakinnitusaasade
abil fikseerida.
ERIOMADUSED
Pikendatud kabiin
Page 252 of 308
250
jumper_et_Chap11_Particularites_ed01-2015

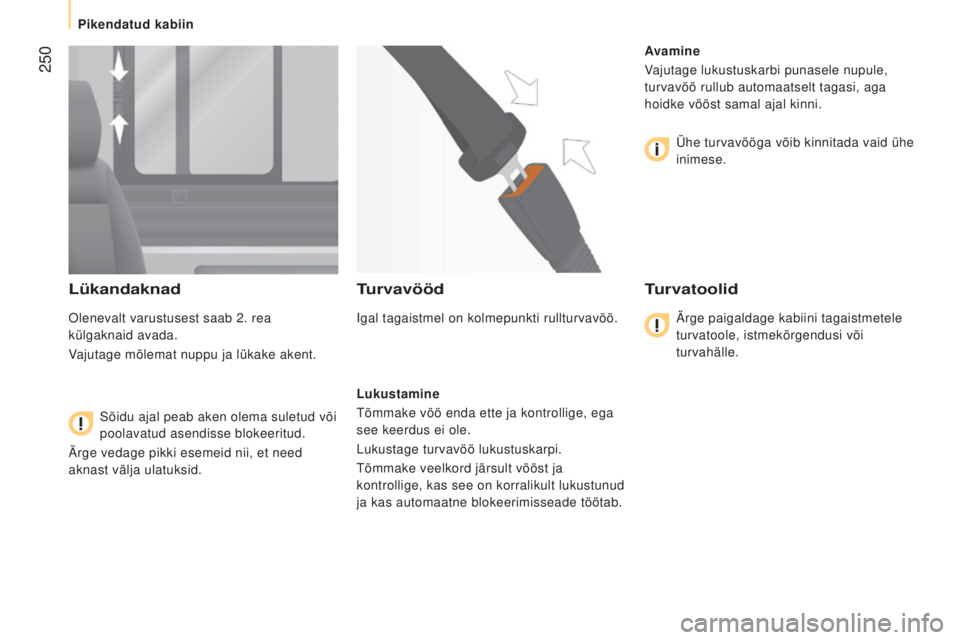

Lükandaknad
Olenevalt varustusest saab 2. rea
külgaknaid avada.
Vajutage mõlemat nuppu ja lükake akent.Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid nii, et need
aknast välja ulatuksid.
Turvavööd
Igal tagaistmel on kolmepunkti rullturvavöö.
Lukustamine
Tõmmake vöö enda ette ja kontrollige, ega
see keerdus ei ole.
Lukustage turvavöö lukustuskarpi.
Tõmmake veelkord järsult vööst ja
kontrollige, kas see on korralikult lukustunud
ja kas automaatne blokeerimisseade töötab. Avamine
Vajutage lukustuskarbi punasele nupule,
turvavöö rullub automaatselt tagasi, aga
hoidke vööst samal ajal kinni.
Ühe turvavööga võib kinnitada vaid ühe
inimese.
Turvatoolid
Ärge paigaldage kabiini tagaistmetele
turvatoole, istmekõrgendusi või
turvahälle.
Pikendatud kabiin
Page 253 of 308
251
jumper_et_Chap11_Particularites_ed01-2015

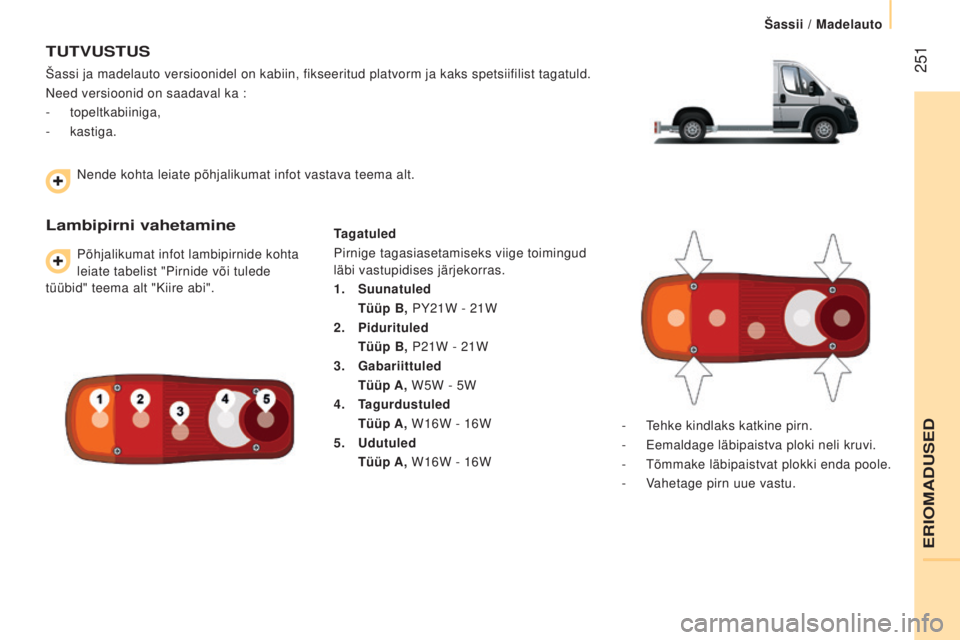

TUTVUSTUS
Šassi ja madelauto versioonidel on kabiin, fikseeritud platvorm ja ka\
ks spetsiifilist tagatuld.
Need versioonid on saadaval ka :
- topeltkabiiniga,
-
kastiga.
Lambipirni vahetamine
Põhjalikumat infot lambipirnide kohta
leiate tabelist "Pirnide või tulede
tüübid" teema alt "Kiire abi". Tagatuled
Pirnige tagasiasetamiseks viige toimingud
läbi vastupidises järjekorras.
1.
Suunatuled
Tüüp B,
PY21W - 21W
2.
Pidurituled
Tüüp B,
P21W - 21W
3.
Gabariittuled
Tüüp A,
W5W - 5W
4.
T
agurdustuled
Tüüp A,
W16W - 16W
5.
Udutuled
Tüüp A,
W16W - 16W-
T
ehke kindlaks katkine pirn.
-
Eemaldage läbipaistva ploki neli kruvi.
-
Tõmmake läbipaistvat plokki enda poole.
-
V
ahetage pirn uue vastu.
Nende kohta leiate põhjalikumat infot vastava teema alt.
ERIOMADUSED
Šassii / Madelauto
Page 254 of 308
252
jumper_et_Chap11_Particularites_ed01-2015

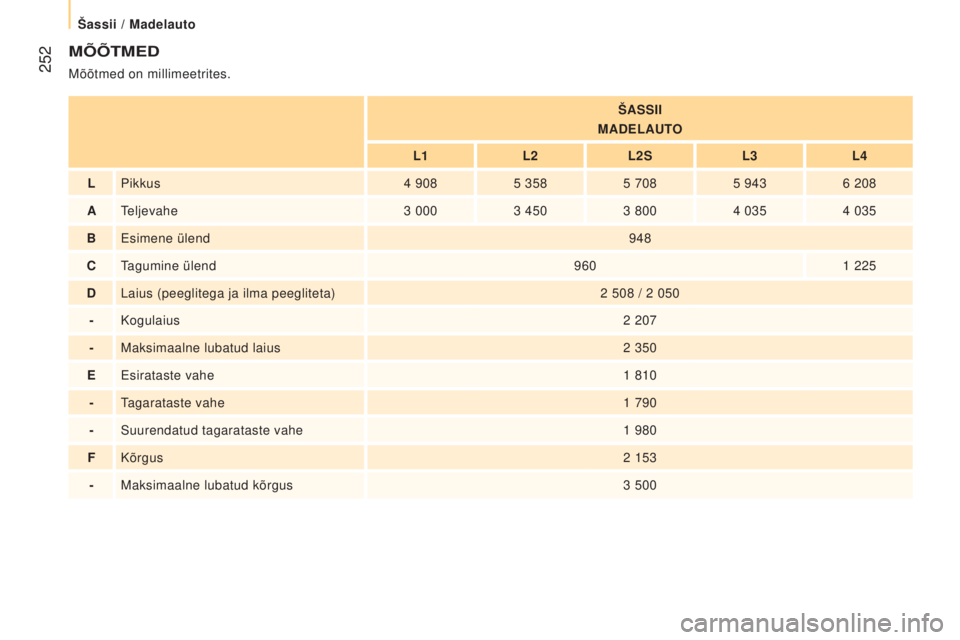

MÕÕTMED
Mõõtmed on millimeetrites.
ŠASSII
MADELAUTO
L1 L2L2S L3L4
L Pikkus 4 9085 3585 7085 9436 208
A Teljevahe 3 0003 4503 8004 0354 035
B Esimene ülend 948
C Tagumine ülend 9601 225
D Laius (peeglitega ja ilma peegliteta) 2 508
/ 2 050
- Kogulaius 2 207
- Maksimaalne lubatud laius 2 350
E Esirataste vahe 1 810
- Tagarataste vahe 1 790
- Suurendatud tagarataste vahe 1 980
fKõrgus2 153
- Maksimaalne lubatud kõrgus 3 500
Šassii / Madelauto

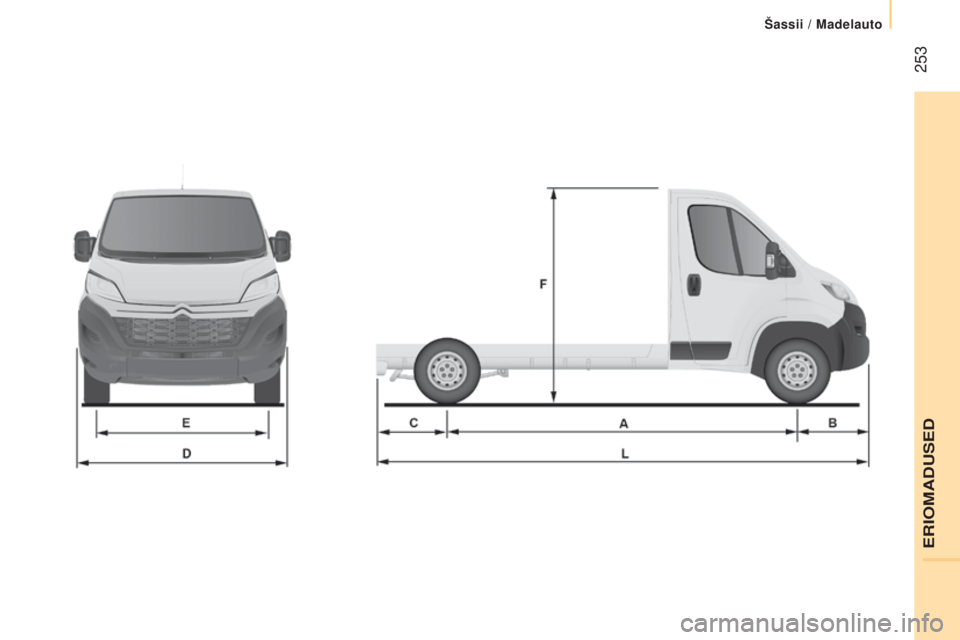

Page 255 of 308
253
jumper_et_Chap11_Particularites_ed01-2015
ERIOMADUSED
Šassii / Madelauto
Page 256 of 308
254
jumper_et_Chap11_Particularites_ed01-2015

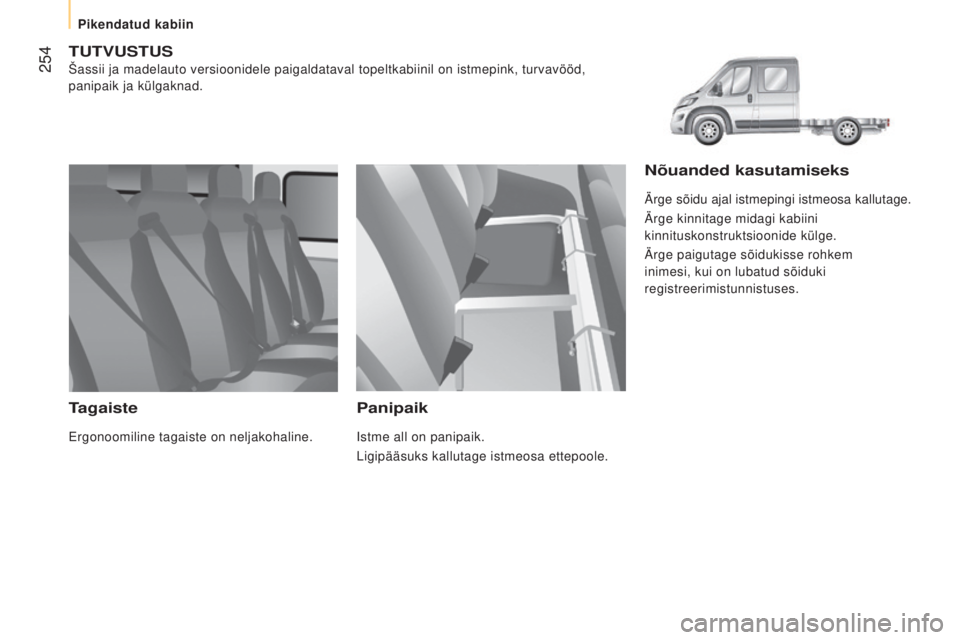

TUTVUSTUS
Šassii ja madelauto versioonidele paigaldataval topeltkabiinil on ist\
mepink, turvavööd,
panipaik ja külgaknad.
Tagaiste
Ergonoomiline tagaiste on neljakohaline.
Panipaik
Istme all on panipaik.
Ligipääsuks kallutage istmeosa ettepoole.
Nõuanded kasutamiseks
Ärge sõidu ajal istmepingi istmeosa kallutage.
Ärge kinnitage midagi kabiini
kinnituskonstruktsioonide külge.
Ärge paigutage sõidukisse rohkem
inimesi, kui on lubatud sõiduki
registreerimistunnistuses.
Pikendatud kabiin
Page 257 of 308
255
jumper_et_Chap11_Particularites_ed01-2015
Lükandaknad
Olenevalt varustusest saab külgaknaid
avada.
Vajutage mõlemat nuppu ja lükake akent.Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid, mis aknast välja
ulatuvad.
Turvavööd
Igal tagaistmel on kolmepunkti rullturvavöö.
Lukustamine
Tõmmake vöö enda ette ja kontrollige, ega
see keerdus ei ole.
Lukustage turvavöö lukustuskarpi.
Tõmmake veelkord järsult vööst ja
kontrollige, kas see on korralikult lukustunud
ja kas automaatne blokeerimisseade töötab. Avamine
Vajutage lukustuskarbi punasele nupule,
turvavöö rullub automaatselt tagasi, aga
hoidke vööst samal ajal kinni.
Ühe turvavööga võib kinnitada vaid ühe
inimese.
Turvatoolid
Ärge paigaldage kabiini tagaistmetele
turvatoole, istmekõrgendusi või
turvahälle.
ERIOMADUSED
Pikendatud kabiin
Page 258 of 308
256
jumper_et_Chap11_Particularites_ed01-2015

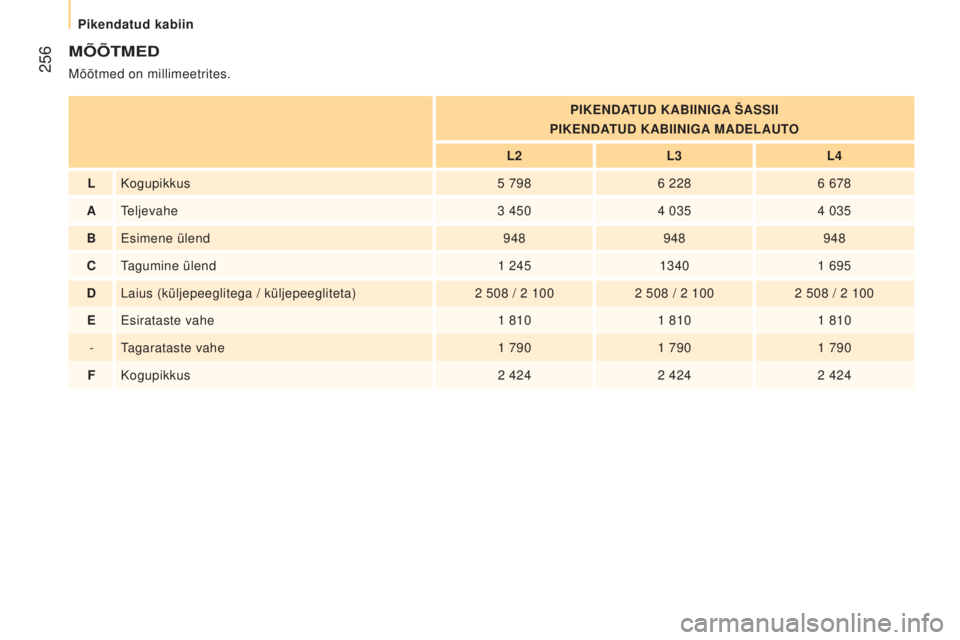

MÕÕTMED
Mõõtmed on millimeetrites.PIKENDATUD KABIINIGA ŠASSII
PIKENDATUD KABIINIGA MADELAUTO
L2 L3L4
L Kogupikkus 5 7986 2286 678
A Teljevahe 3 4504 0354 035
B Esimene ülend 948948948
C Tagumine ülend 1 24513401 695
D Laius (küljepeeglitega / küljepeegliteta) 2 508
/ 2 1002 508
/ 2 1002 508
/ 2 100
E Esirataste vahe 1 8101 8101 810
- Tagarataste vahe 1 7901 7901 790
fKogupikkus 2 4242 4242 424

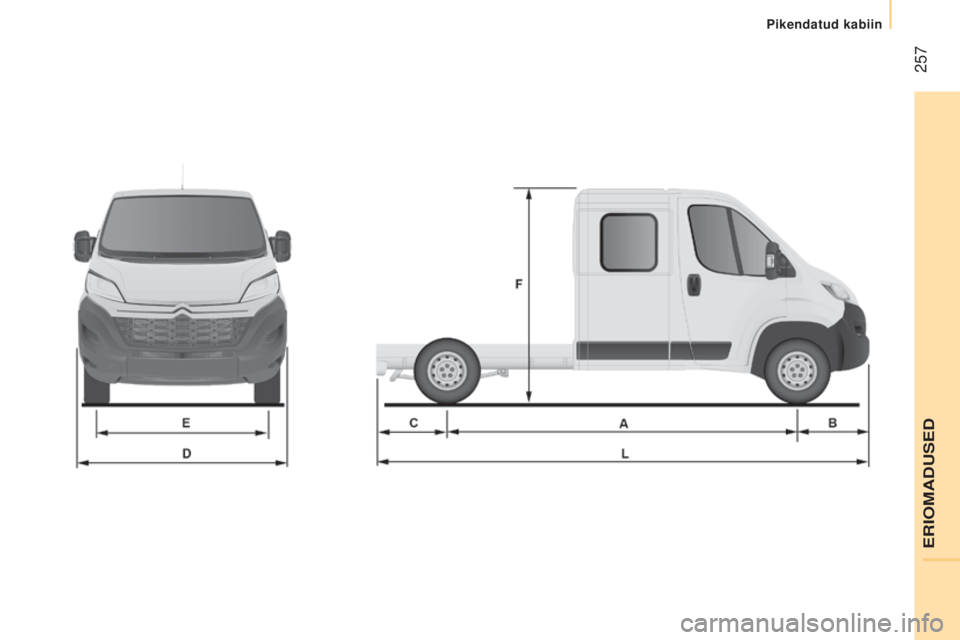

Pikendatud kabiin
Page 259 of 308
257
jumper_et_Chap11_Particularites_ed01-2015
ERIOMADUSED
Pikendatud kabiin
Page 260 of 308
258
jumper_et_Chap11_Particularites_ed01-2015

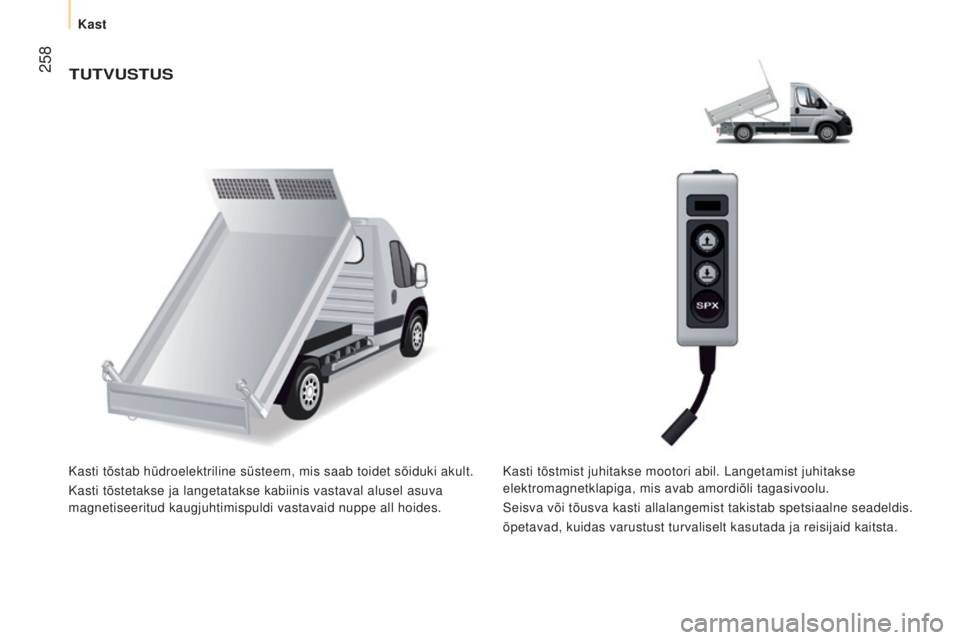

TUTVUSTUS
Kasti tõstab hüdroelektriline süsteem, mis saab toidet sõidu\
ki akult.
Kasti tõstetakse ja langetatakse kabiinis vastaval alusel asuva
magnetiseeritud kaugjuhtimispuldi vastavaid nuppe all hoides.Kasti tõstmist juhitakse mootori abil. Langetamist juhitakse
elektromagnetklapiga, mis avab amordiõli tagasivoolu.
Seisva või tõusva kasti allalangemist takistab spetsiaalne seadeld\
is.
õpetavad, kuidas varustust turvaliselt kasutada ja reisijaid kaitsta.\
Kast
