CITROEN JUMPER 2017 Kezelési útmutató (in Hungarian)

199
Jumper_hu_Chap10_Particularites_ed01-2016
BEMUTATÁs
Az alváz-platós változatok kabinnal, fix platóval és speciális hátsó lámpákkal rendelkeznek.
Ezek a változatok kaphatók további felszerelésekkel is:
-
duplakabinnal,
-


billenőplatóval.
Izzócsere
További információkat olvashat az
izzókkal kapcsolatban a „Gyorssegély”
c. részben, az „Izzó- és lámpatípusok” c.
táblázatban. Hátsó lámpák
Az izzók behelyezésekor a műveleteket
fordított sorrendben végezze el.
1.

Irányjelzők
B típus,

PY21W - 21W
2.

Féklámpák
B típus,

P21W - 21W
3.

Helyzetjelzők
A

típus, W5W - 5W
4.

T
olatólámpák
A

típus, W16W - 16W
5.

Ködlámpák
A

típus, W16W - 16W-

Keresse meg a hibás izzót.
-


Távolítsa el az átlátszó lámpatest négy

rögzítőcsavarját.
-

Húzza maga felé az átlátszó

lámpatestet.
-

Cserélje ki az izzót.
T

ovábbi részleteket olvashat a különböző felszerelésekről a megfelelő részben.
SAJ

200
Jumper_hu_Chap10_Particularites_ed01-2016
MÉRETEK
A méreteket milliméterben adjuk meg.A l
VÁ
z -KABIN
l

1
l
2
l
2 sl
3
l
4
lNettó hosszúság4 9085 3585 7085 9436 308
A T

engelytávolság 3 0003 4503 8004 0354 035
B Túlnyúlás elöl 948
C Túlnyúlás hátul 9601 325
D
Szélesség (visszapillantó tükrökkel / azok nélkül)2 508 / 2 050
- Felépítményezhető szélesség 2 207
- Felépítményezhető legnagyobb magasság 2 350
eNyomtáv elöl1 810
- Nyomtáv hátul 1 790
- Megnövelt hátsó nyomtáv 1 980
F Nettó magasság 2 254
- Felépítményezhető legnagyobb magasság 3 500
Alváz / Plat

201
Jumper_hu_Chap10_Particularites_ed01-2016
SAJÁTOSSÁGOK
Alváz / Plat

202
Jumper_hu_Chap10_Particularites_ed01-2016
MÉRETEK
A méreteket milliméterben adjuk meg.
pl
AT ó -KABIN
l

1
l
2
l
2 sl
3
l
4
lNettó hosszúság5 2935 7436 0936 3286 693
A T

engelytávolság 3 0003 4503 8004 0354 035
B Túlnyúlás elöl 948
C Túlnyúlás hátul 1 3451 710
D
Szélesség (visszapillantó tükrökkel / azok nélkül)- / 2 100
- Felépítményezhető szélesség -
- Felépítményezhető legnagyobb magasság -
eNyomtáv elöl1 810
- Nyomtáv hátul 1 790
- Megnövelt hátsó nyomtáv 1 980
F Nettó magasság 2 153
- Felépítményezhető legnagyobb magasság -
Alváz / Plat

203
Jumper_hu_Chap10_Particularites_ed01-2016
SAJ\301T
Alv\341z / Plat\363
10

204
Jumper_hu_Chap10_Particularites_ed01-2016
BEMUTATÁs
Az alvázas és platós változatokhoz kínált duplakabin üléspadot, biztonsági öveket,
tárolóhelyet és oldalablakokat kínál.
Hátsó üléspad
Az ergonomikus üléspad négy ülőhelyet
kínál.
Rakodótér
Az üléspad alatt tárolóhely található.
A hozzáféréshez döntse előre az ülőlapot.
A megfelelő használatról
Szállítás közben ne hajtsa előre az üléspad
ülőlapját.
Ne akasszon semmit a kabin
rögzítőszerkezetére.
Ne lépje túl a forgalmi engedélyben jelzett
utasszámot.
Dupla-kabin

205
Jumper_hu_Chap10_Particularites_ed01-2016

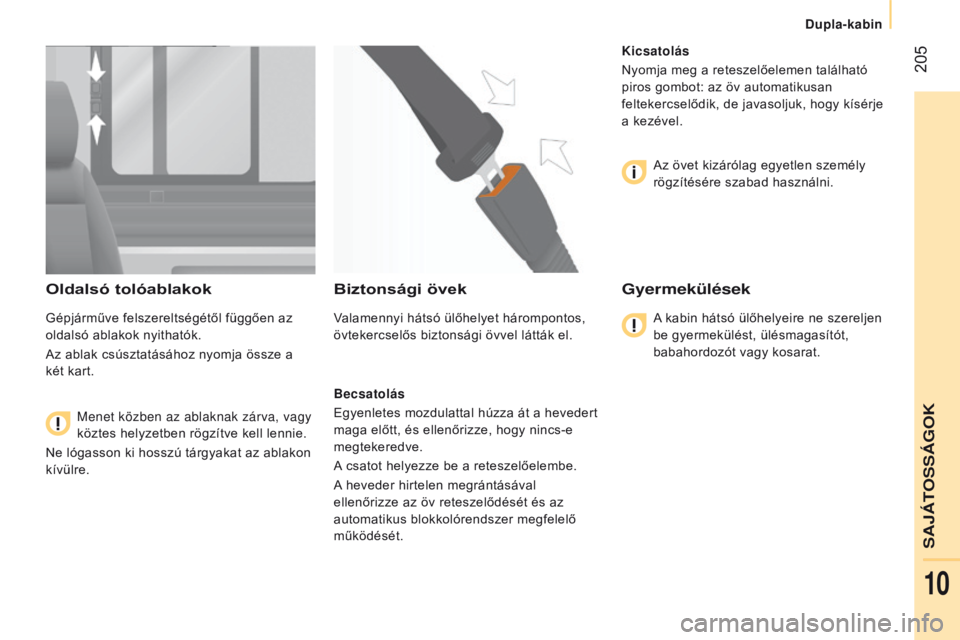

Oldalsó tolóablakok
Gépjárműve felszereltségétől függően az
oldalsó ablakok nyithatók.
Az ablak csúsztatásához nyomja össze a
két kart.Menet közben az ablaknak zárva, vagy
köztes helyzetben rögzítve kell lennie.
Ne lógasson ki hosszú tárgyakat az ablakon
kívülre.
Biztonsági övek
Valamennyi hátsó ülőhelyet hárompontos,
övtekercselős biztonsági övvel látták el.
Becsatolás
Egyenletes mozdulattal húzza át a hevedert
maga előtt, és ellenőrizze, hogy nincs-e
megtekeredve.
A csatot helyezze be a reteszelőelembe.
A heveder hirtelen megrántásával
ellenőrizze az öv reteszelődését és az
automatikus blokkolórendszer megfelelő
működését. Kicsatolás
Nyomja meg a reteszelőelemen található
piros gombot: az öv automatikusan
feltekercselődik, de javasoljuk, hogy kísérje
a kezével.
Az övet kizárólag egyetlen személy
rögzítésére szabad használni.
Gyermekülések
A kabin hátsó ülőhelyeire ne szereljen
be gyermekülést, ülésmagasítót,
babahordozót vagy kosarat.
SAJÁTOSSÁGOK
Dupla-kabin
10

206
Jumper_hu_Chap10_Particularites_ed01-2016
MÉRETEK
A méreteket milliméterben adjuk meg.DU pl A-KABINO s A l
VÁ
z
DU
pl A-KABINO s pl AT ó
l
3
l
4
l
2
l
3
l
4
lNettó hosszúság5 8436 2085 7386 2286 678
A T

engelytáv 4 0353 4504 035
B Első túlnyúlás 948948
C Hátsó túlnyúlás 8601 225 1 3401 2451 695
D Szélesség (visszapillantó tükrökkel / nélkül) 2 508 / 2 050- / 2 100
- Felépítményezhető szélesség --
- Legnagyobb felépítményezhető szélesség --
eElső nyomtáv 1 8101 810
- Hátsó nyomtáv 1 7901 790
- Megnövelt hátsó nyomtáv 1 9801 980
F Nettó magasság 2 2542 153
- Legnagyobb felépítményezhető magasság --
Dupla-kabin

207
Jumper_hu_Chap10_Particularites_ed01-2016
SAJ\301T
Dupla-kabin
10

208
Jumper_hu_Chap10_Particularites_ed01-2016
BEMUTATÁs
A billenőplató emelését a gépjármű akkumulátoráról működő
hidroelektromos berendezés biztosítja.
Az emelés és leengedés az utasfülkében elhelyezett konzolon
található, mágneses, levehető távirányító megfelelő gombjainak
megnyomásával történik.A billenőplató emelkedését a berendezés motorja vezérli.
Az ereszkedést egy mágnesszelep biztosítja, mely nyitja a
teleszkópolaj visszaáramlását.
A billenőplató biztonságos ereszkedését álló helyzetében és
mozgás közben egy zuhanásgátló berendezés szavatolja.
Billenőplató
