audio CITROEN JUMPER 2017 Manuales de Empleo (in Spanish)

3
Índice
Jumper_es_Chap00a_Sommaire_ed01-2016
ÍNDICE
SEGURIDAD
5. ACCESORIOS
6.
REVISIONES
7. AYUDA RÁPIDA
8.
CARACTERÍSTICAS
TÉCNICAS
9.
Freno de estacionamiento 104
Señal de emergencia 104
Claxon
105
Sistemas de asistencia
a la frenada

105
Sistemas de control


de la trayectoria

107
Alerta de cambio


involuntario de carril

1
11
Reconocimiento
de los paneles

1
15
Cinturones de seguridad

1
18
Airbags
122
Neutralización del airbag
frontal del acompañante

123
Sillas infantiles


125
Sillas ISOFIX


129Remolcar un remolque

133
Sistemas de transporte

sobre el techo

135
Otros accesorios


136
Cadenas para nieve


137
Apertura del capó


139
Subcapó

140
Niveles
141
Controles
144
Carburante
147
BlueHDi y AdBlue
® 150 Batería
156
Cambiar un fusible

159
Cambiar una lámpara

163
Cambiar una escobilla


del limpiaparabrisas
169
Cambiar una rueda

170
Kit de reparación

175
Remolcado del vehículo

177
Rótula de enganche de

remolque desmontable
178
Glosario de las etiquetas

182
Dimensiones
186
Motorizaciones
191
Masas
193
Elementos de identificación
1
96
AUDIO Y TELEMÁTICA
11 . PARTICULARIDADES
10.
Cabina alargada 197
Chásis/Plato 199
Doble cabina

204
V

olquete 208
Sistema
Audio - Telemática
táctil

219
Sistema de audio


267
Cinturones de seguridad
traseros. Asientos para
niños / Fijaciones ISOFIX
en la parte trasera.

9

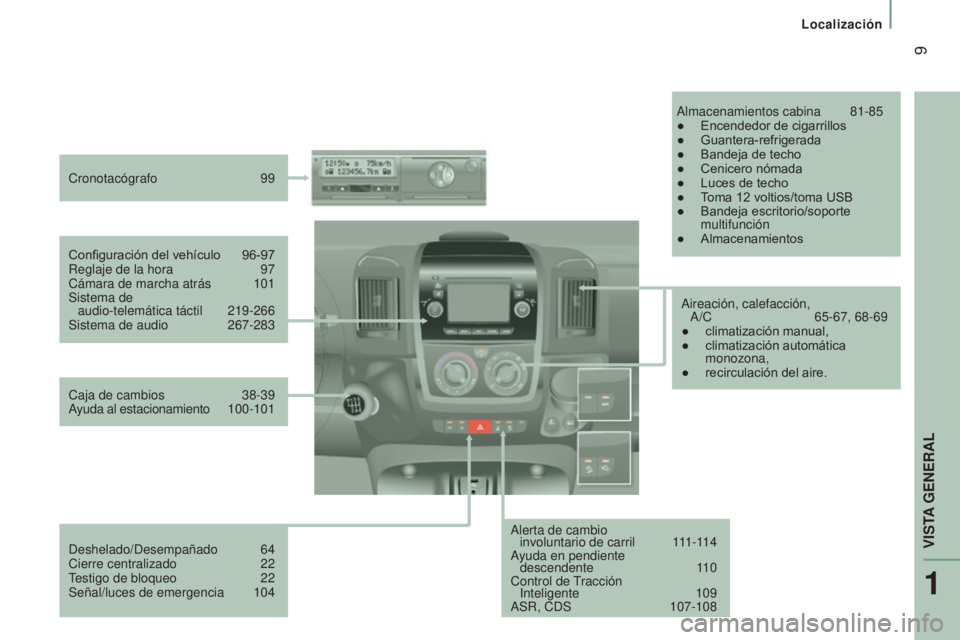

Localización
Jumper_es_Chap01_vue-ensemble_ed01-2016
Alerta de cambio involuntario de carril 1 11-114
Ayuda en pendiente descendente

1
10
Control de Tracción
Inteligente

109
ASR, CDS


107-108
Configuración del vehículo


96-97
Reglaje de la hora


97
Cámara de marcha atrás


101
Sistema de


audio-telemática táctil

219-266
Sistema de audio


267-283
Cronotacógrafo


99
Almacenamientos cabina

81-85
●

Encendedor de cigarrillos
●

Guantera-refrigerada
●

Bandeja de techo
●

Cenicero nómada
●

Luces de techo
●

T
oma 12 voltios/toma USB
●
Bandeja escritorio/soporte
multifunción
●

Almacenamientos
Caja de cambios


38-39
A

yuda al estacionamiento

1

00-101
Deshelado/Desempañado

64
Cierre centralizado


22
T

estigo de bloqueo

22
Señal/luces de emergencia


104 Aireación, calefacción,
A/C

65-67, 68-69
●

climatización manual,
●

climatización automática
monozona,
●

recirculación del aire.
1
VISTA GENERAL

Vida a bordo
81
Jumper_es_Chap03_Ergo-et-confort_ed01-2016
ACONDICIONAMIENTO DE LA CABINA
Compartimentos bajo los asientos delanteros
El vehículo dispone de una bandeja de almacenamiento
fija, situada bajo el asiento del conductor.
Compartimento central
Dispone de un espacio de almacenamiento
abierto, situado bajo el panel de la consola
central.
Este permite acceder a las tomas
auxiliares (Jack y USB) específicas para la
transferencia de datos hacia el sistema de
audio.
Según equipamiento, también está equipado
de un portalatas doble y/o de un soporte
para el smartphone. Si el vehículo va equipado con asiento
de amortiguación variable, este no
dispondrá de compartimento.
El compartimento situado bajo del asiento
del acompañante es específico para guardar
la caja de herramientas, que contiene el
utillaje necesario para cambiar una rueda,
una lámpara, para remolcar el vehículo...
Para extraer la caja, gire el mando un cuarto
de vuelta para desbloquearlo y luego tire de
la caja hacia adelante.
Al colocarla, no olvide girar el mando un
cuarto de vuelta en el sentido contrario para
bloquear la caja en su emplazamiento.
3
ERGONOMÍA Y CONFORT

92PERSONALIZACIóN-CONFIGURACIóN
Mediante la pletina de mando MODE
esta pletina de mando situada al lado
del volante, le da acceso a diferentes
menús con el fin de personalizar ciertos
equipamientos.
La información correspondiente aparece en
la pantalla del cuadro de a bordo.
Se proponen once idiomas: italiano, inglés,
alemán, francés, español, portugués,
neerlandés, brasileño, polaco, rurso y turco.Si su vehículo está equipado con sistema
audio, usted tiene acceso a todos los
menús.
Si su vehículo está equipado con sistema
audio-telemática, algunos menús solo están
disponibles desde el frontal del autorradio.
-

desplazarse hacia abajo en un

menú,
-

disminuir un valor
.
Esta tecla MODE le permite:
-

acceder a los menús y a los

submenús,
-
validar sus selecciones, en el

interior de un menú,
-
salir de los menús.
Una pulsación larga le permite volver a

la pantalla de inicio.
Esta tecla le permite:
Esta tecla le permite:
-

desplazarse hacia arriba en un

menú,
-

aumentar un valor
.
Por motivos de seguridad, ciertos
menús solamente son accesibles con
el contacto cortado.
Configuración del vehículo

96
Mediante el sistema audio-telemática
táctil
Este frontal de autorradio, situado en el
centro del salpicadero, le permite acceder
a los menús para personalizar algunos
equipamientos.
La información correspondiente aparece en
la pantalla táctil.
Nuevos idiomas propuestos: alemán, inglés,
español, francés, italiano, neerlandés,
polaco, portugués y turco.Por motivos de seguridad, hay algunos
menús a los cuales únicamente se
puede acceder con el contacto cortado. Esta tecla del frontal le permite
acceder al menú "Reglajes".
Menú "Reglajes"
1. "Pantalla".
2.
"Mandos de voz".
3.

"Reloj y Fecha".
4.
"Seguridad/Ayuda".
5. "Luces".
6.
"Puertas & bloqueo".
7.
"Audio".
8. "Teléfono/Bluetooth".
9.
"Reglaje de la radio".
10.

"Restablecer los reglajes" para

recuperar los reglajes establecidos por
defecto por el fabricante.
11 .
"Borrado de datos personales" para

eliminar todos los datos personales
asociados al equipo Bluetooth, en el
sistema audio.
Esta tecla de la pantalla le
permite volver a un menú o
aumentar un valor.
Esta tecla de la pantalla le
permite descender en un menú o
disminuir un valor.
Para más información relativa al audio,
el teléfono, la radio y el navegador, los
submenús 2, 7, 8, 9

y 11 se detallan en


el apartado "Audio y telemática".
Los parámetros de los submenús 4, 5
y
6
varían en función de los equipamientos
instalados en el vehículo.
Configuración del vehículo

101
Ayuda al estacionamiento
Jumper_es_Chap04_Technologie-a-bord_ed01-2016
CÁMARA DE MARCHA A TRÁS
Si su vehículo está equipado con ella,
estará implantada en la parte trasera, a la
altura del tercer piloto de stop.
Transmite las imágenes vistas en la pantalla
implantada en la cabina. Esta visión trasera
es una ayuda para realizar las maniobras.
La cámara de marcha atrás puede acoplarse
a la ayuda al estacionamiento trasera.Pantalla
La cámara transmite imágenes a una
pantalla LCD a color de 5
pulgadas.
Esta pantalla es la del sistema de audio-
telemática táctil.
La activación o la desactivación se efectúan
pasando a través del menú de reglajes del
sistema de audio-telemática táctil.
Activación
La cámara se pone en marcha tan pronto
mete la marcha atrás y se queda activa hasta
aproximadamente 15
km/h. Se desactiva por
encima de 18
km/h.
La cámara se activa también cuando el vehículo
está detenido al abrir las puertas traseras.
Desactivación
Al introducir la primera marcha, la última imagen
queda indicada durante aproximadamente
5
segundos y después se apaga.
La última imagen también permanece indicada,
con el vehículo detenido, al cerrar las puertas
traseras.
Uso correcto
Con unas condiciones óptimas del vehículo
(posición en la vía, nivel de carga) la zona
de visibilidad máxima cubierta por la cámara
es de aproximadamente 3
m de largo por
5,5
m de ancho.
La zona de visibilidad puede variar según
las condiciones meteorológicas exteriores
(luminosidad, lluvia, nieve, niebla,
etc.), según la carga del vehículo y su
posicionamiento en la calzada.
Para limpiar la cámara y la pantalla, evite
utilizar un detergente o un útil que pueda
arañar el cristal.
Utilice más bien un paño no abrasivo o una
bayeta.
4
TECNOLOG

219
Jumper_es_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Sistema Audio -Telemática táctil
Autorradio multimedia - Teléfono Bluetooth® - Navegación GPS
Índice
Primeros pasos 2 20
Glosario


221
Mandos en el volante

2
22
Menús
223
Radio
224
Radio DAB (Digital Audio Broadcasting)

2
28
Multimedia


230
Navegación


238
Teléfono
2

42
Información del vehículo

2
46
Reglajes


248
Comandos de voz

2
58
El sistema está protegido de manera que solo pueda funcionar
en su vehículo. Por motivos de seguridad, las operaciones que requieren una
atención especial por parte del conductor deben realizarse
imperativamente con el vehículo parado.
Cuando el motor está parado, con el fin de preservar la batería,
el sistema se apaga al activarse el modo economía de energía.
Sistema de audio - Telemática Táctil
AUDIO Y TELEM

220
Jumper_es_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Primeros pasos
Utilice los botones disponibles bajo la pantalla
táctil para acceder a los menús principales y,
una vez dentro del menú, utilice las teclas que
aparecen en la pantalla táctil.En caso de exposición prolongada
al sol, el volumen puede limitarse
para preservar el sistema. Cuando la
temperatura del habitáculo baja, el
sistema recupera los valores iniciales.
El sistema también puede ponerse
en vigilancia (apagado completo de la
pantalla y corte del sonito) durante un
tiempo mínimo de 5
minutos.
Sistema de audio - Telemática Táctil

221
Jumper_es_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Apagar/Encender la pantalla.
Activar, desactivar, configurar
algunas funciones de regulación del
sistema y del vehículo. Expulsión del CD.
Activar/Desactivar el volumen (mute/
pausa).
Abandonar la operación en curso.
Volver al nivel anterior (menú o
c ar p et a). Presión: encendido/apagado.
Rotación: ajustar el volumen (cada
fuente es independiente).
Radio, rotación: buscar una emisora
de radio.
Multimedia, rotación: seleccionar la
pista anterior/siguiente.
Presión: confirmar la opción que
aparece en pantalla.La pantalla es de tipo "resistiva",
por lo que es necesario pulsarla con
firmeza, especialmente en las acciones
que requieren arrastrar el dedo
por la pantalla (desfile de una lista,
desplazamiento del mapa, etc.). Un
simple toque no será suficiente. No se
tendrá en cuenta ninguna acción si se
pulsa la pantalla con varios dedos.
La pantalla se puede utilizar con
guantes. Esta tecnología permite su
uso en cualesquiera condiciones de
temperatura.
Para el mantenimiento de la pantalla,
se recomienda utilizar una gamuza
suave no abrasiva (gamuza para gafas)
sin productos adicionales.
No utilice objetos puntiagudos para
manejar la pantalla.
No toque la pantalla con las manos
mojadas.
Glosario
Descripciones
del sistemaSignificado/Acciones correspondientes
VOLUME Ajustar el volumen mediante la
rotación.
RADIO Acceder al menú de la radio.
MEDIA Acceder al menú multimedia y a
las diferentes fuentes de música.
N AV Acceder al menú del navegador.
PHONE Acceder al menú del teléfono.
MORE Acceder a la información del
vehículo.
BROWSE
TUNE
SCROLL Girar el botón para:
-

D
esplazarse por un menú o
una lista.
-

S
eleccionar una emisora de
radio.
ENTER
Confirmar una opción indicada en
la pantalla mediante una pulsación.
Sistema de audio - Telemática Táctil
AUDIO Y TELEM

222
Jumper_es_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Mandos en el volante
Activar/Desactivar función la pausa
de las fuentes CD, USB/iPod,
Bluetooth
®.
Activar/Desactivar la función mute de
la radio.
Activar/Desactivar el micrófono
durante una conversación telefónica.
Activar el reconocimiento vocal.
Interrumpir un mensaje vocal para
lanzar un nuevo comando de voz.
Interrumpir el reconocimiento vocal. Bascular hacia arriba o hacia abajo:
aumentar o disminuir el volumen
para los anuncios de voz o fuentes
musicales, manos libres y lector de
mensajes. Aceptar una llamada entrante.
Acceptar una segunda llamada
entrante y poner en espera la
llamada activa.
Activr el reconocimiento vocal para la
función teléfono.
Interrumpir un mensaje de voz para
ejecutar otro comando de voz.
Interrumpir el reconocimiento vocal.
Radio, bascular hacia arriba o hacia
abajo: selección de la emisora de
radio siguiente/anterior.
Radio, bascular de manera continua
hacia arriba o hacia abajo: barrido de
las frecuencias superiores/inferiores
hasta que se suelta la tecla.
Multimedia, bascular hacia arriba
o hacia abajo: selección de la pista
anterior/siguiente.
Multimedia, bascular de manera
continua hacia arriba o hacia abajo:
avance rápido/retroceso rápido hasta
que se suelta la tecla. Rechazo de la
llamada entrante.
Rechazo de la llamada entrante.
Fin de la llamada en curso.
Sistema de audio - Telemática Táctil
