169

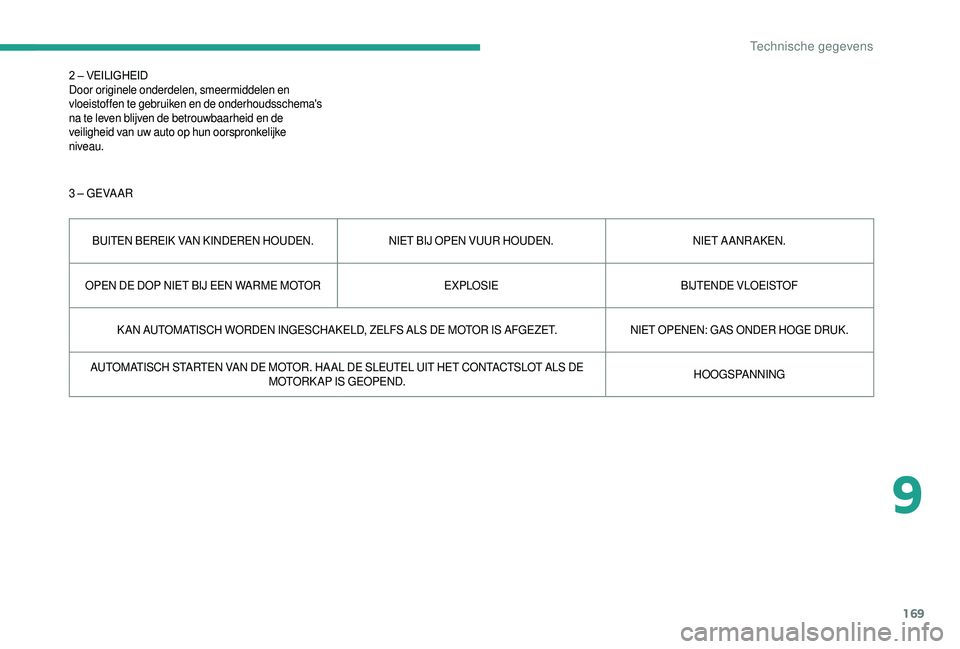

2 – VEILIGHEID
Door originele onderdelen, smeermiddelen en
vloeistoffen te gebruiken en de onderhoudsschema's
na te leven blijven de betrouwbaarheid en de
veiligheid van uw auto op hun oorspronkelijke
niveau.
3 – GEVA ARBUITEN BEREIK VAN KINDEREN HOUDEN. NIET BIJ OPEN VUUR HOUDEN. NIET A ANR AKEN.
OPEN DE DOP NIET BIJ EEN WARME MOTOR E XPLOSIEBIJTENDE VLOEISTOF
K AN AUTOMATISCH WORDEN INGESCHAKELD, ZELFS ALS DE MOTOR IS AFGEZET. NIET OPENEN: GAS ONDER HOGE DRUK.
AUTOMATISCH STARTEN VAN DE MOTOR. HA AL DE SLEUTEL UIT HET CONTACTSLOT ALS DE MOTORKAP IS GEOPEND. HOOGSPANNING
9
Technische gegevens

170

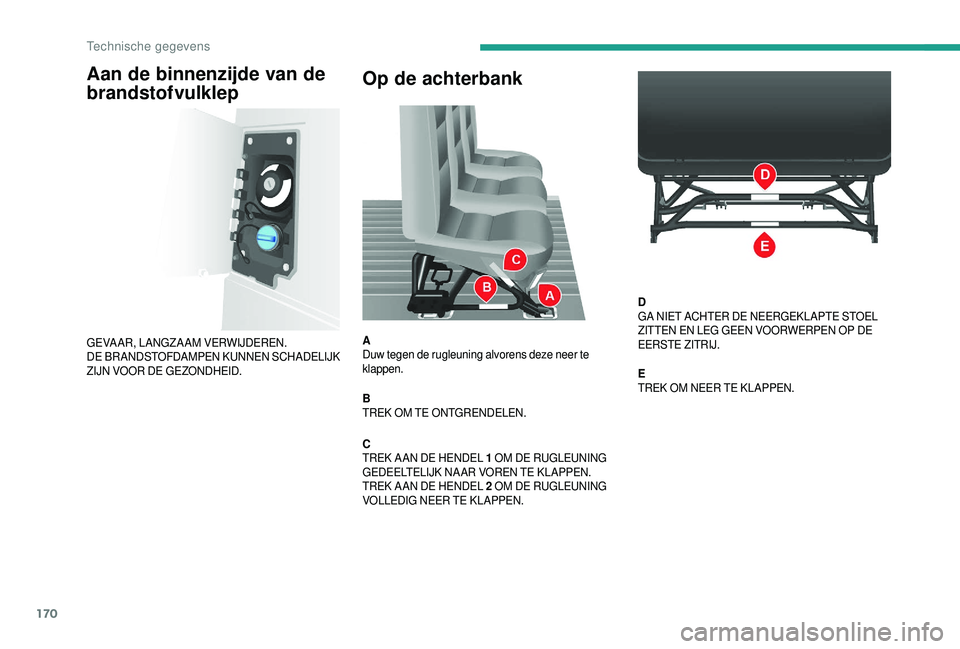

Op de achterbank
A
Duw tegen de rugleuning alvorens deze neer te
klappen.
B
TREK OM TE ONTGRENDELEN.
C
TREK A AN DE HENDEL 1

OM DE RUGLEUNING
GEDEELTELIJK NA AR VOREN TE KLAPPEN.
TREK A AN DE HENDEL 2


OM DE RUGLEUNING
VOLLEDIG NEER TE KLAPPEN. D
GA NIET ACHTER DE NEERGEKLAPTE STOEL
ZITTEN EN LEG GEEN VOORWERPEN OP DE
EERSTE ZITRIJ.
E
TREK OM NEER TE KLAPPEN.
Aan de binnenzijde van de
brandstofvulklep
GEVAAR, LANGZAAM VERWIJDEREN.
DE BR ANDSTOFDAMPEN KUNNEN SCHADELIJK
ZIJN VOOR DE GEZONDHEID.
Technische gegevens

171

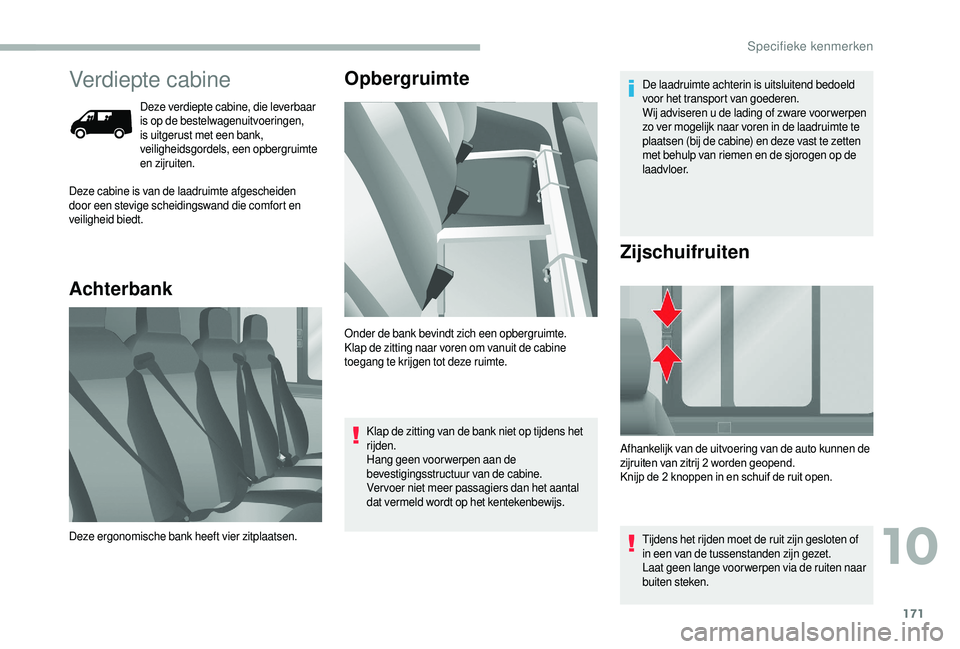

Verdiepte cabine
Deze verdiepte cabine, die leverbaar
is op de bestelwagenuitvoeringen,
is uitgerust met een bank,
veiligheidsgordels, een opbergruimte
en zijruiten.
AchterbankOpbergruimte
Deze cabine is van de laadruimte afgescheiden
door een stevige scheidingswand die comfort en
veiligheid biedt.
Deze ergonomische bank heeft vier zitplaatsen. Onder de bank bevindt zich een opbergruimte.
Klap de zitting naar voren om vanuit de cabine
toegang te krijgen tot deze ruimte.
Klap de zitting van de bank niet op tijdens het
rijden.
Hang geen voor werpen aan de
bevestigingsstructuur van de cabine.
Ver voer niet meer passagiers dan het aantal
dat vermeld wordt op het kentekenbewijs. De laadruimte achterin is uitsluitend bedoeld
voor het transport van goederen.
Wij adviseren u
de lading of zware voor werpen
zo ver mogelijk naar voren in de laadruimte te
plaatsen (bij de cabine) en deze vast te zetten
met behulp van riemen en de sjorogen op de
laadvloer.
Afhankelijk van de uitvoering van de auto kunnen de
zijruiten van zitrij 2 worden geopend.
Knijp de 2
knoppen in en schuif de ruit open.
Tijdens het rijden moet de ruit zijn gesloten of
in een van de tussenstanden zijn gezet.
Laat geen lange voor werpen via de ruiten naar
buiten steken.
Zijschuifruiten
10
Specifieke kenmerken

172

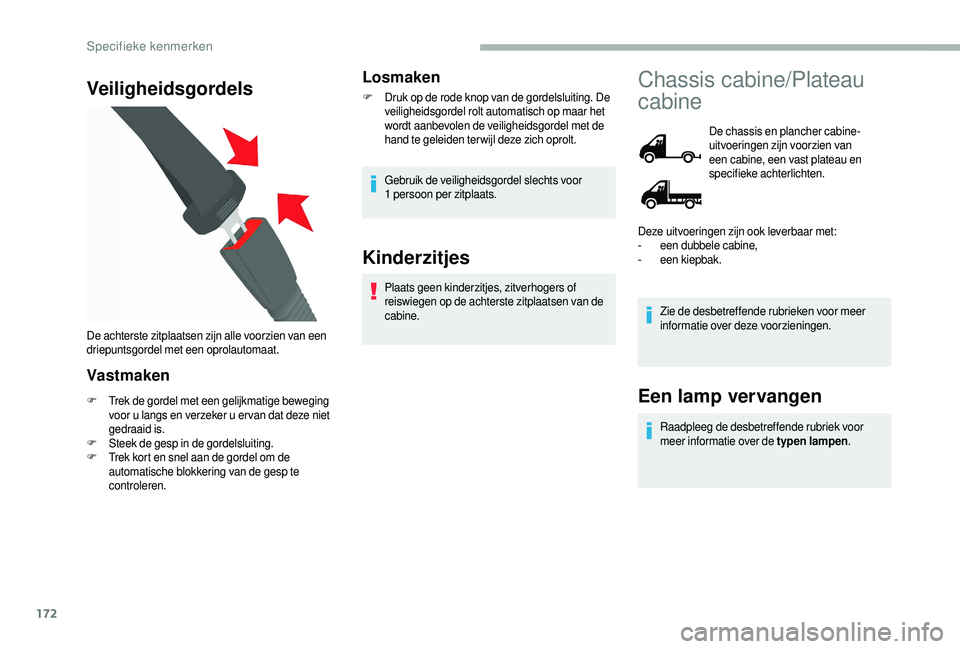

Veiligheidsgordels
Vast maken
F Trek de gordel met een gelijkmatige beweging voor u langs en verzeker u er van dat deze niet
gedraaid is.
F
S

teek de gesp in de gordelsluiting.
F
T

rek kort en snel aan de gordel om de
automatische blokkering van de gesp te
controleren.
Losmaken
F Druk op de rode knop van de gordelsluiting. De veiligheidsgordel rolt automatisch op maar het
wordt aanbevolen de veiligheidsgordel met de
hand te geleiden ter wijl deze zich oprolt.
Gebruik de veiligheidsgordel slechts voor
1
persoon per zitplaats.
Kinderzitjes
Plaats geen kinderzitjes, zitverhogers of
reiswiegen op de achterste zitplaatsen van de
cabine.
De achterste zitplaatsen zijn alle voorzien van een
driepuntsgordel met een oprolautomaat.
Chassis cabine/Plateau
cabine
De chassis en plancher cabine-
uitvoeringen zijn voorzien van
een cabine, een vast plateau en
specifieke achterlichten.
Zie de desbetreffende rubrieken voor meer
informatie over deze voorzieningen.
Een lamp vervangen
Raadpleeg de desbetreffende rubriek voor
meer informatie over de typen lampen .
Deze uitvoeringen zijn ook leverbaar met:
-

e
en dubbele cabine,
-
e
en kiepbak.
Specifieke kenmerken

173

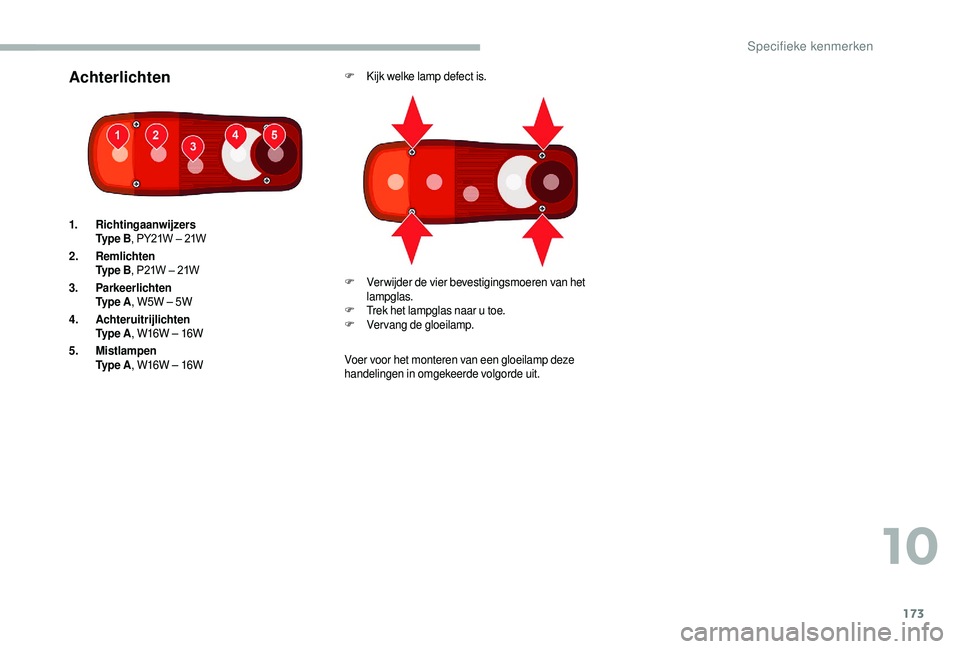

AchterlichtenF Kijk welke lamp defect is.
Voer voor het monteren van een gloeilamp deze
handelingen in omgekeerde volgorde uit.
1.
Richtingaanwijzers
Ty p e B , PY21W – 21W
2. Remlichten
Ty p e B , P21W – 21W
3. Parkeerlichten Ty p e A , W5W – 5W
4. Achteruitrijlichten
Ty p e A , W16W – 16W
5. Mistlampen
Ty p e A , W16W – 16W F
V

erwijder de vier bevestigingsmoeren van het
lampglas.
F
T

rek het lampglas naar u toe.
F
V

ervang de gloeilamp.
10
Specifieke kenmerken

174
L1L2L2S L3L4
L Totale lengte 49085358 57085943 6308
A Wielbasis 300034503800 4035 4035
B Overhang vóór 948
C Overhang achter 9601325
D Breedte (met/zonder buitenspiegels) 2508/2050
- Opbouwbreedte 2207
- Maximale opbouwbreedte 2350
E Spoorbreedte vóór 1810
- Spoorbreedte achter 179 0
- Vergrote spoorbreedte achter 1980
F Totale hoogte 2254
- Maximale opbouwhoogte 3500
Afmetingen chassis cabine
De afmetingen worden aangegeven in millimeters.
Specifieke kenmerken

175

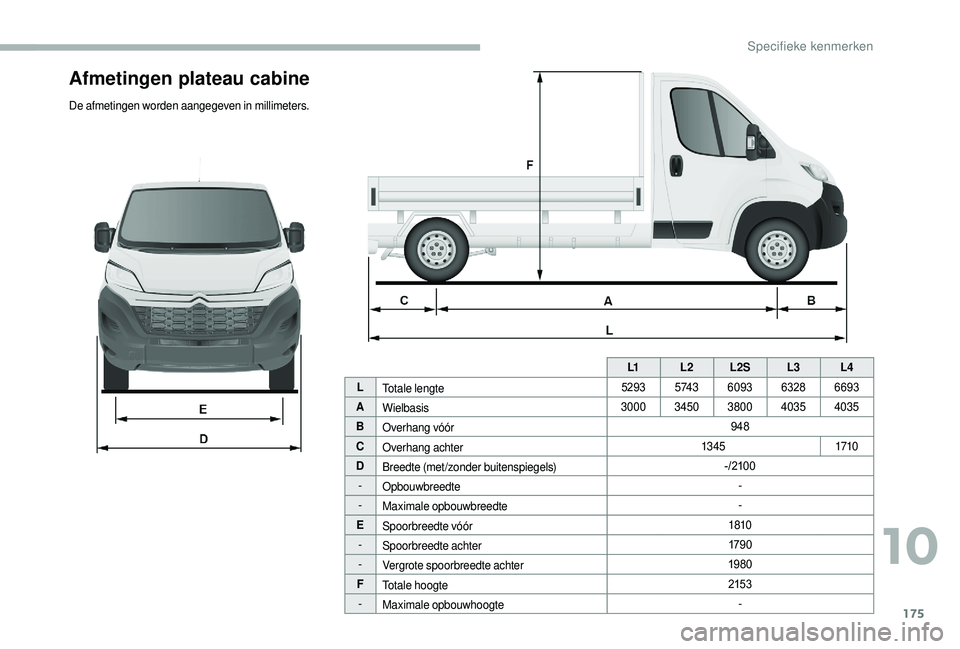

Afmetingen plateau cabine
De afmetingen worden aangegeven in millimeters.L1L2L2S L3L4
L Totale lengte 5293
5 74 36093 63286693
A Wielbasis 3000
34503800 4035 4035
B Overhang vóór 948
C Overhang achter 13 4 5
1710
D Breedte (met/zonder buitenspiegels) -/210 0
- Opbouwbreedte -
- Maximale opbouwbreedte -
E Spoorbreedte vóór 1810
- Spoorbreedte achter 179 0
- Vergrote spoorbreedte achter 1980
F Totale hoogte 215 3
- Maximale opbouwhoogte -
10
Specifieke kenmerken

176

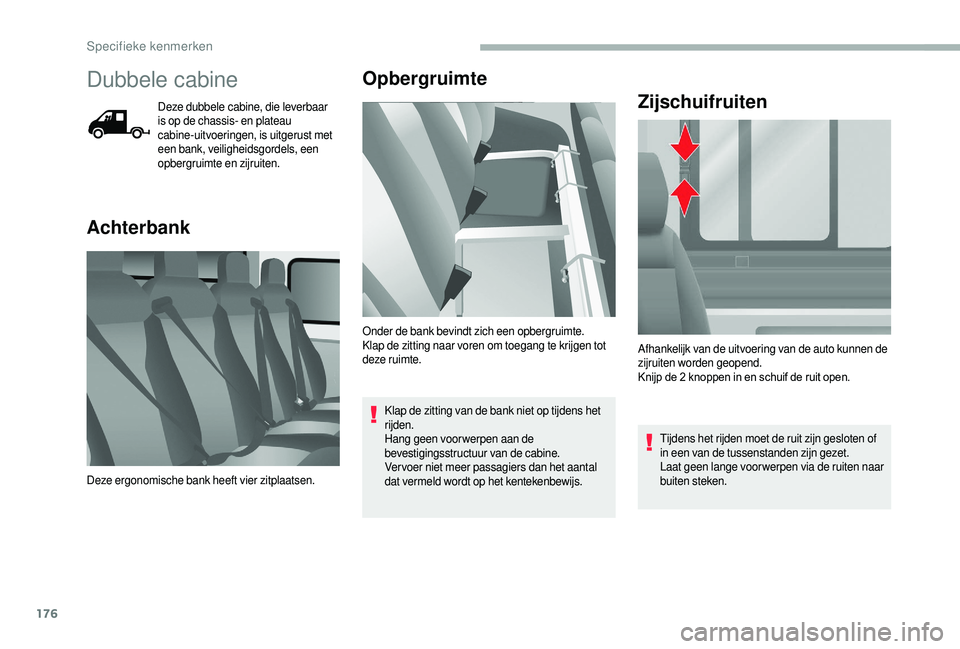

Dubbele cabine
Deze dubbele cabine, die leverbaar
is op de chassis- en plateau
cabine-uitvoeringen, is uitgerust met
een bank, veiligheidsgordels, een
opbergruimte en zijruiten.
AchterbankOpbergruimte
Klap de zitting van de bank niet op tijdens het
rijden.
Hang geen voor werpen aan de
bevestigingsstructuur van de cabine.
Ver voer niet meer passagiers dan het aantal
dat vermeld wordt op het kentekenbewijs.
Zijschuifruiten
Tijdens het rijden moet de ruit zijn gesloten of
in een van de tussenstanden zijn gezet.
Laat geen lange voor werpen via de ruiten naar
buiten steken.
Deze ergonomische bank heeft vier zitplaatsen. Afhankelijk van de uitvoering van de auto kunnen de
zijruiten worden geopend.
Knijp de 2
knoppen in en schuif de ruit open.
Onder de bank bevindt zich een opbergruimte.
Klap de zitting naar voren om toegang te krijgen tot
deze ruimte.
Specifieke kenmerken

177

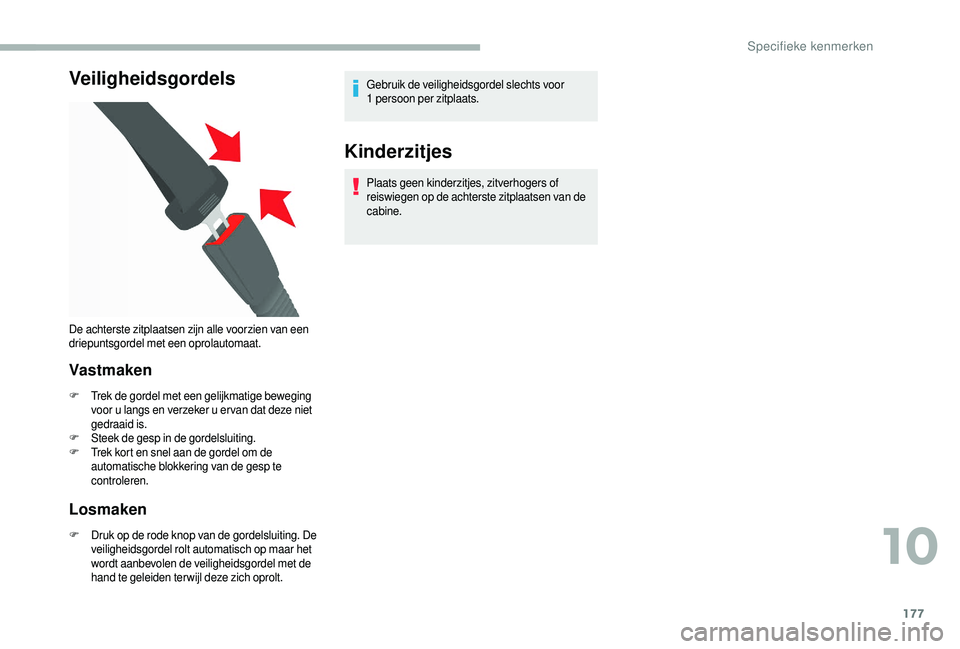

Veiligheidsgordels
Vast maken
F Trek de gordel met een gelijkmatige beweging voor u langs en verzeker u er van dat deze niet
gedraaid is.
F
S

teek de gesp in de gordelsluiting.
F
T

rek kort en snel aan de gordel om de
automatische blokkering van de gesp te
controleren.
Losmaken
F Druk op de rode knop van de gordelsluiting. De veiligheidsgordel rolt automatisch op maar het
wordt aanbevolen de veiligheidsgordel met de
hand te geleiden ter wijl deze zich oprolt. Gebruik de veiligheidsgordel slechts voor
1
persoon per zitplaats.
Kinderzitjes
Plaats geen kinderzitjes, zitverhogers of
reiswiegen op de achterste zitplaatsen van de
cabine.
De achterste zitplaatsen zijn alle voorzien van een
driepuntsgordel met een oprolautomaat.
10
Specifieke kenmerken

178

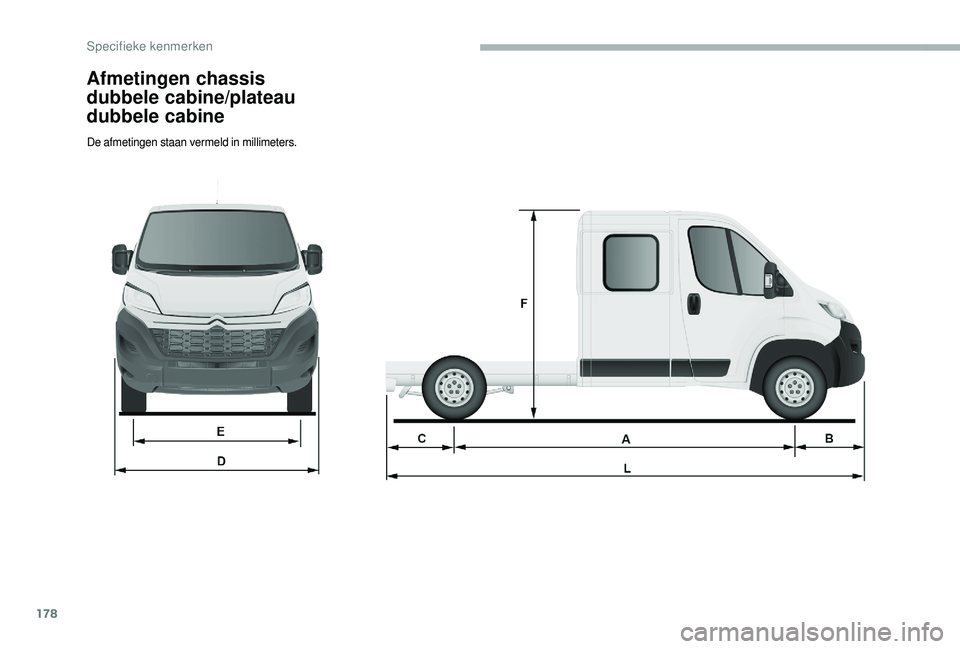

Afmetingen chassis
dubbele cabine/plateau
dubbele cabine
De afmetingen staan vermeld in millimeters.
