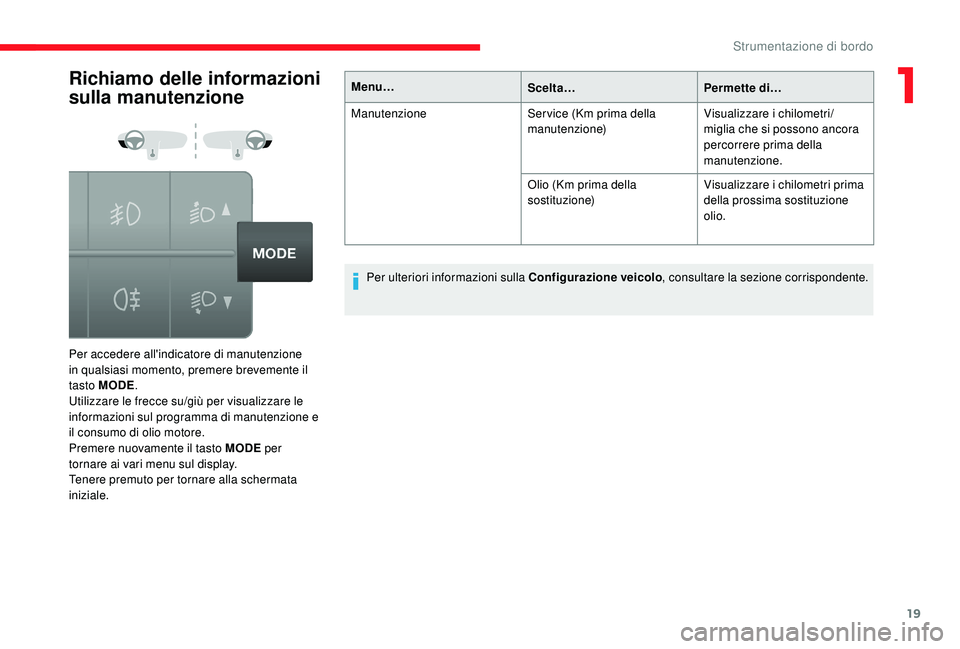

Page 21 of 232
19
Richiamo delle informazioni
sulla manutenzione
Per accedere all'indicatore di manutenzione
in qualsiasi momento, premere brevemente il
tasto MODE.
Utilizzare le frecce su/giù per visualizzare le
informazioni sul programma di manutenzione e
il consumo di olio motore.
Premere nuovamente il tasto MODE per
tornare ai vari menu sul display.
Tenere premuto per tornare alla schermata
iniziale. Menu…
Scelta…Permette di…
Manutenzione Ser vice (Km prima della
manutenzione)Visualizzare i
chilometri/
miglia che si possono ancora
percorrere prima della
manutenzione.
Olio (Km prima della
sostituzione) Visualizzare i chilometri prima
della prossima sostituzione
olio.
Per ulteriori informazioni sulla Configurazione veicolo , consultare la sezione corrispondente.
1
Strumentazione di bordo

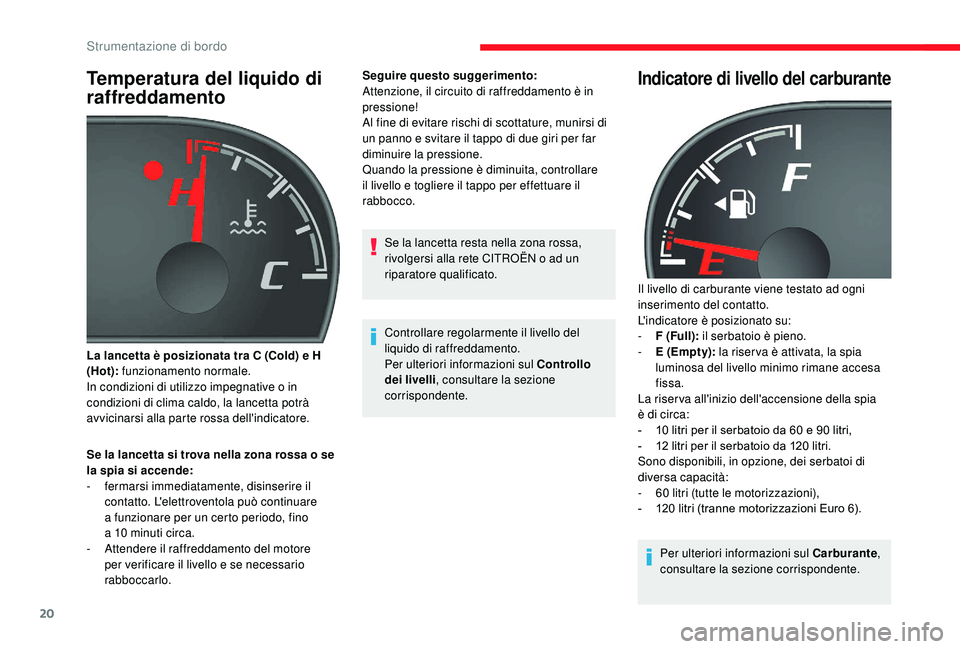

Page 22 of 232
20
Temperatura del liquido di
raffreddamento
Se la lancetta si trova nella zona rossa o se
l a spia si accende:
-
f
ermarsi immediatamente, disinserire il
contatto. L'elettroventola può continuare
a
funzionare per un certo periodo, fino
a
10 minuti circa.
-
A
ttendere il raffreddamento del motore
per verificare il livello e se necessario
rabboccarlo. Seguire questo suggerimento:
Attenzione, il circuito di raffreddamento è in
pressione!
Al fine di evitare rischi di scottature, munirsi di
un panno e svitare il tappo di due giri per far
diminuire la pressione.
Quando la pressione è diminuita, controllare
il livello e togliere il tappo per effettuare il
rabbocco.
La lancetta è posizionata tra C (Cold) e H
(Hot): funzionamento normale.
In condizioni di utilizzo impegnative o in
condizioni di clima caldo, la lancetta potrà
avvicinarsi alla parte rossa dell'indicatore. Se la lancetta resta nella zona rossa,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Controllare regolarmente il livello del
liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , consultare la sezione
corrispondente.
Indicatore di livello del carburante
Il livello di carburante viene testato ad ogni
inserimento del contatto.
L'indicatore è posizionato su:
-
F
(Full): il serbatoio è pieno.
-
E
(Empty): la riser va è attivata, la spia
luminosa del livello minimo rimane accesa
fissa.
La riserva all'inizio dell'accensione della spia
è di circa:
-
1
0 litri per il serbatoio da 60 e 90 litri,
-
1
2 litri per il serbatoio da 120 litri.
Sono disponibili, in opzione, dei serbatoi di
diversa capacità:
-
6
0 litri (tutte le motorizzazioni),
-
1
20 litri (tranne motorizzazioni Euro 6).
Per ulteriori informazioni sul Carburante ,
consultare la sezione corrispondente.
Strumentazione di bordo

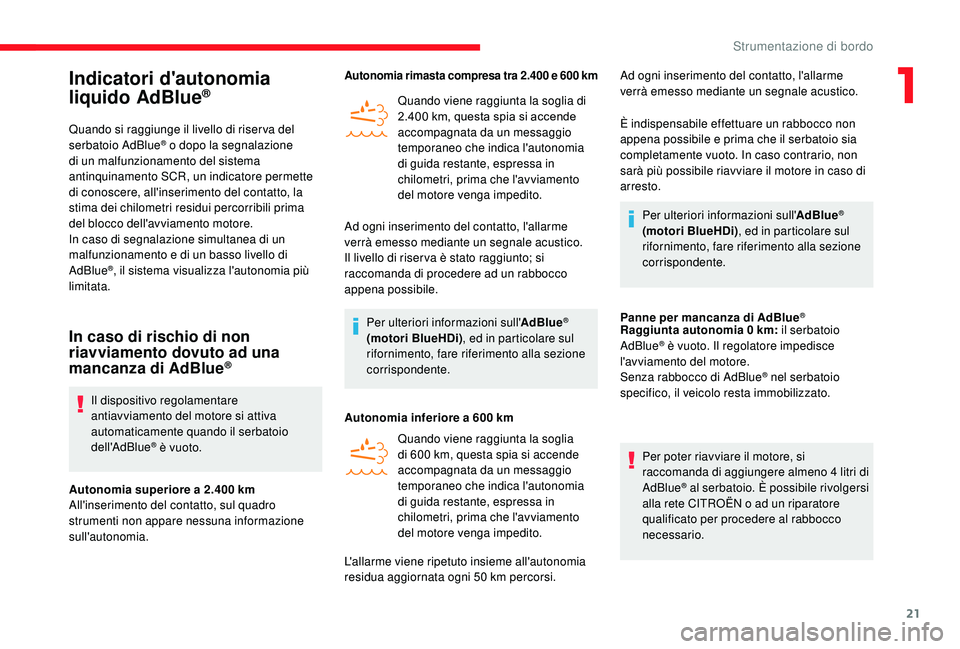

Page 23 of 232
21
Indicatori d'autonomia
liquido AdBlue®
Quando si raggiunge il livello di riser va del
serbatoio AdBlue® o dopo la segnalazione
di un malfunzionamento del sistema
antinquinamento SCR, un indicatore permette
di conoscere, all'inserimento del contatto, la
stima dei chilometri residui percorribili prima
del blocco dell'avviamento motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, il sistema visualizza l'autonomia più
limitata.
In caso di rischio di non
riavviamento dovuto ad una
mancanza di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Autonomia superiore a 2.400 km
All'inserimento del contatto, sul quadro
strumenti non appare nessuna informazione
sull'autonomia.
Autonomia rimasta compresa tra 2.400 e 600 km
Quando viene raggiunta la soglia di
2.400 km, questa spia si accende
accompagnata da un messaggio
temporaneo che indica l'autonomia
di guida restante, espressa in
chilometri, prima che l'avviamento
del motore venga impedito.
Ad ogni inserimento del contatto, l'allarme
verrà emesso mediante un segnale acustico.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
Per ulteriori informazioni sull' AdBlue
®
(motori BlueHDi), ed in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
Autonomia inferiore a
600 km
Quando viene raggiunta la soglia
di 600
km, questa spia si accende
accompagnata da un messaggio
temporaneo che indica l'autonomia
di guida restante, espressa in
chilometri, prima che l'avviamento
del motore venga impedito. Ad ogni inserimento del contatto, l'allarme
verrà emesso mediante un segnale acustico.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto. In caso contrario, non
sarà più possibile riavviare il motore in caso di
arresto.
Per ulteriori informazioni sull' AdBlue
®
(motori BlueHDi), ed in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
Panne per mancanza di AdBlue
®
Raggiunta autonomia 0 km: il serbatoio
AdBlue® è vuoto. Il regolatore impedisce
l'avviamento del motore.
Senza rabbocco di AdBlue
® nel serbatoio
specifico, il veicolo resta immobilizzato.
Per poter riavviare il motore, si
raccomanda di aggiungere almeno 4
litri di
AdBlue
® al serbatoio. È possibile rivolgersi
alla rete CITROËN o ad un riparatore
qualificato per procedere al rabbocco
necessario.
L'allarme viene ripetuto insieme all'autonomia
residua aggiornata ogni 50
km percorsi.
1
Strumentazione di bordo

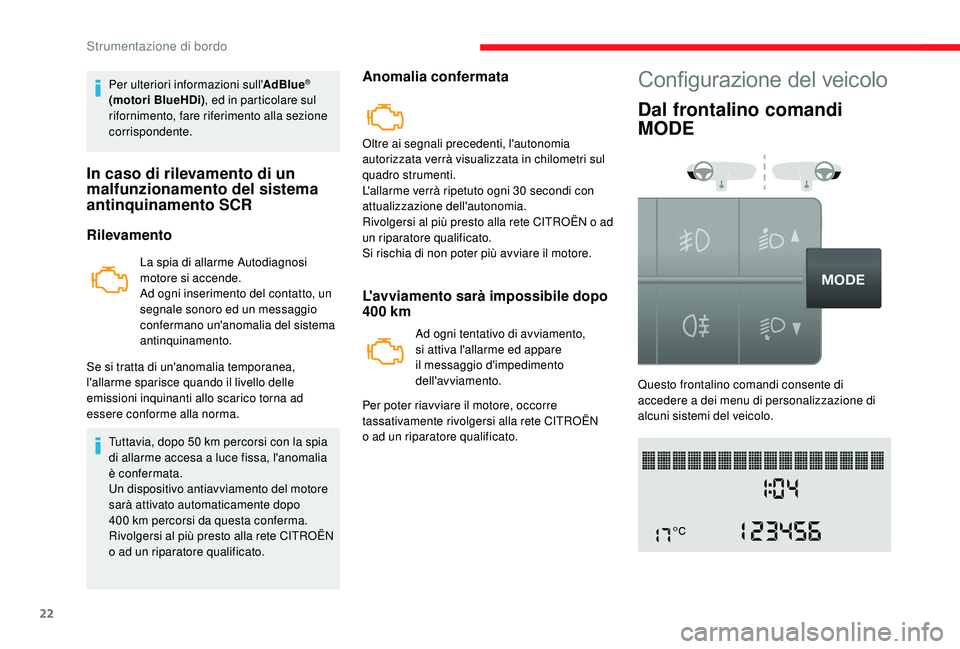

Page 24 of 232
22
Per ulteriori informazioni sull'AdBlue®
(motori BlueHDi) , ed in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
In caso di rilevamento di un
malfunzionamento del sistema
antinquinamento SCR
Rilevamento
La spia di allarme Autodiagnosi
motore si accende.
Ad ogni inserimento del contatto, un
segnale sonoro ed un messaggio
confermano un'anomalia del sistema
antinquinamento.
Se si tratta di un'anomalia temporanea,
l'allarme sparisce quando il livello delle
emissioni inquinanti allo scarico torna ad
essere conforme alla norma.
Tuttavia, dopo 50
km percorsi con la spia
di allarme accesa a
luce fissa, l'anomalia
è confermata.
Un dispositivo antiavviamento del motore
sarà attivato automaticamente dopo
400
km percorsi da questa conferma.
Rivolgersi al più presto alla rete CITROËN
o
ad un riparatore qualificato.
Anomalia confermata
Oltre ai segnali precedenti, l'autonomia
autorizzata verrà visualizzata in chilometri sul
quadro strumenti.
L'allarme verrà ripetuto ogni 30 secondi con
attualizzazione dell'autonomia.
Rivolgersi al più presto alla rete CITROËN o
ad
un riparatore qualificato.
Si rischia di non poter più avviare il motore.
L'avviamento sarà impossibile dopo
400 km
Ad ogni tentativo di avviamento,
si attiva l'allarme ed appare
il messaggio d'impedimento
dell'avviamento.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN
o
ad un riparatore qualificato.
Configurazione del veicolo
Dal frontalino comandi
MODE
Questo frontalino comandi consente di
accedere a dei menu di personalizzazione di
alcuni sistemi del veicolo.
Strumentazione di bordo

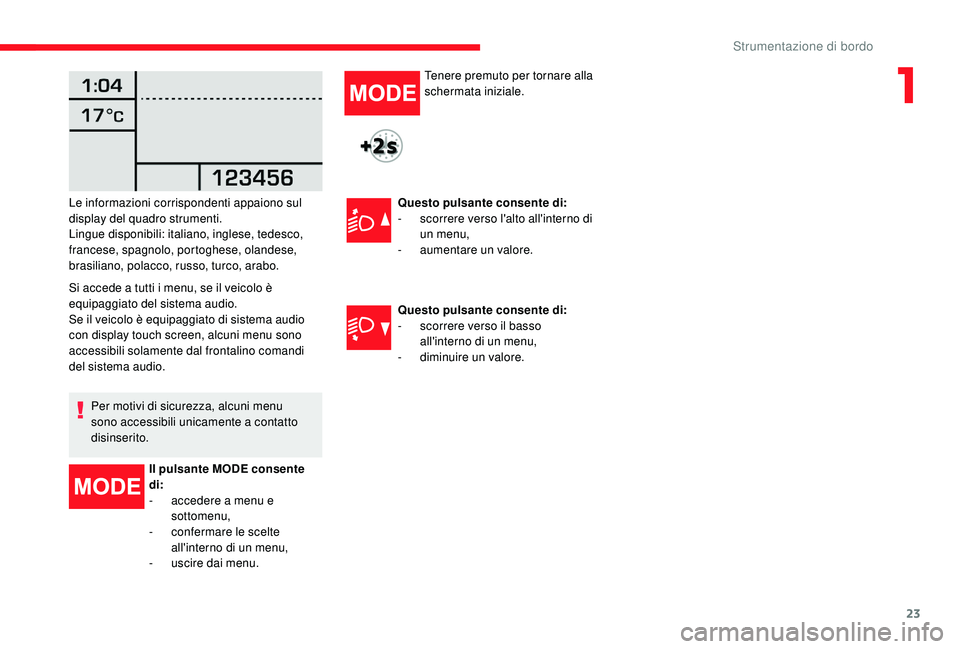

Page 25 of 232
23
Si accede a tutti i menu, se il veicolo è
e quipaggiato del sistema audio.
Se il veicolo è equipaggiato di sistema audio
con display touch screen, alcuni menu sono
accessibili solamente dal frontalino comandi
del sistema audio.
Per motivi di sicurezza, alcuni menu
sono accessibili unicamente a
contatto
disinserito.
Le informazioni corrispondenti appaiono sul
display del quadro strumenti.
Lingue disponibili: italiano, inglese, tedesco,
francese, spagnolo, portoghese, olandese,
brasiliano, polacco, russo, turco, arabo.
Il pulsante MODE consente
di:
-
a
ccedere a menu e
sottomenu,
-
c
onfermare le scelte
all'interno di un menu,
-
u
scire dai menu. Tenere premuto per tornare alla
schermata iniziale.
Questo pulsante consente di:
-
s
correre verso l'alto all'interno di
un menu,
-
a
umentare un valore.
Questo pulsante consente di:
-
s
correre verso il basso
all'interno di un menu,
-
d
iminuire un valore.
1
Strumentazione di bordo

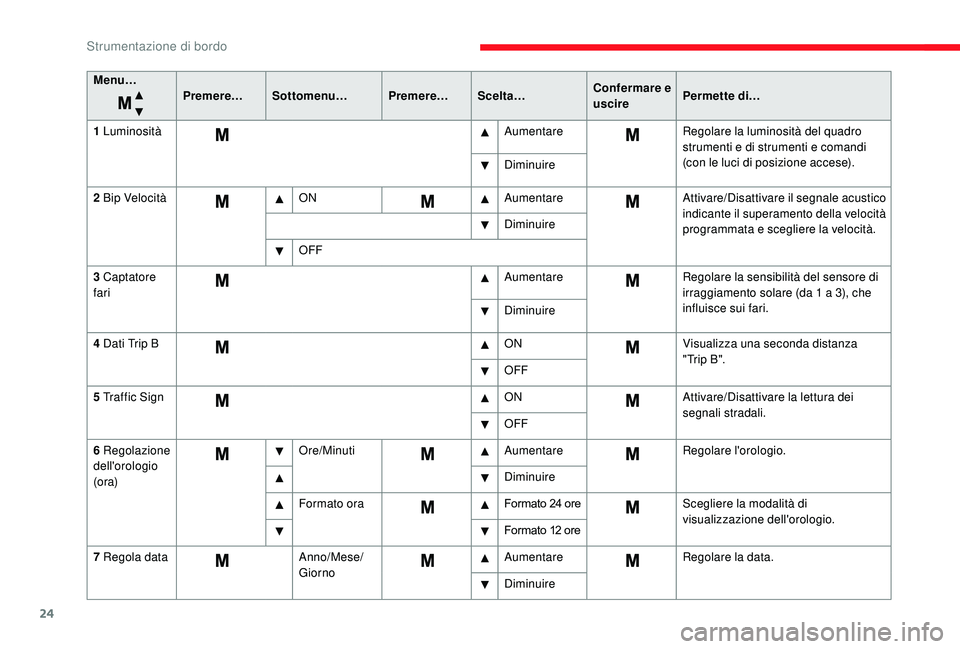

Page 26 of 232
24
Menu…Premere…Sottomenu… Premere…Scelta… Confermare e
uscirePermette di…
1
Luminosità AumentareRegolare la luminosità del quadro
strumenti e di strumenti e comandi
(con le luci di posizione accese).
Diminuire
2
Bip Velocità ON AumentareAttivare/Disattivare il segnale acustico
indicante il superamento della velocità
programmata e scegliere la velocità.
Diminuire
OFF
3
Captatore
fari Aumentare
Regolare la sensibilità del sensore di
irraggiamento solare (da 1
a 3), che
influisce sui fari.
Diminuire
4
Dati Trip B ONVisualizza una seconda distanza
" Tr i p B ".
OFF
5
Traffic Sign ONAttivare/Disattivare la lettura dei
segnali stradali.
OFF
6
Regolazione
dell'orologio
(o r a) Ore/Minuti
AumentareRegolare l'orologio.
Diminuire
Formato ora Formato 24
oreScegliere la modalità di
visualizzazione dell'orologio.
Formato 12
ore
7
Regola data Anno/Mese/
Giorno Aumentare
Regolare la data.
Diminuire
Strumentazione di bordo

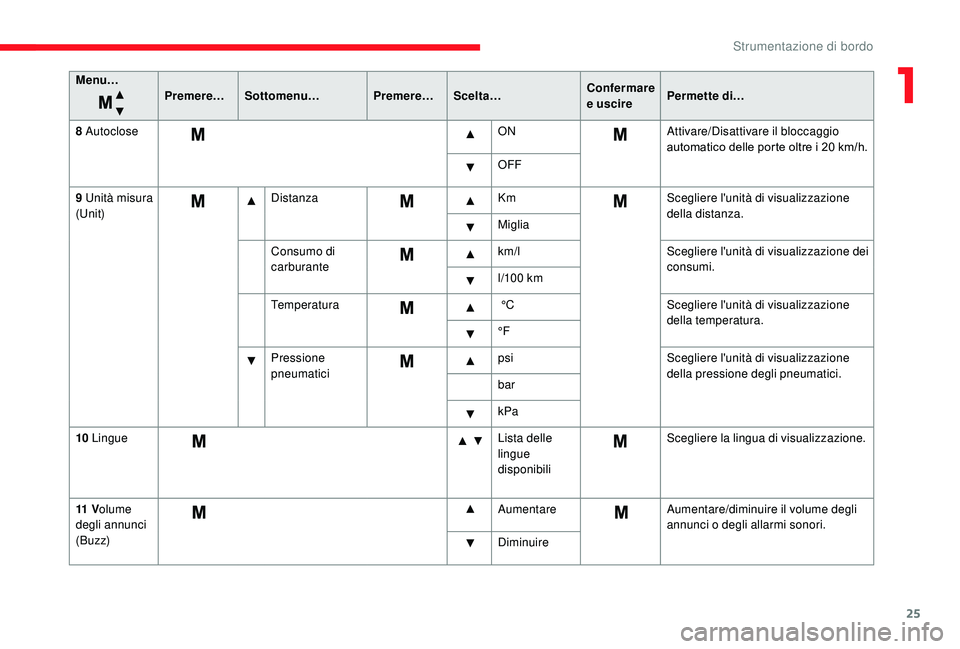

Page 27 of 232
25
Menu…Premere…Sottomenu… Premere…Scelta… Confermare
e uscirePermette di…
8
Autoclose ONAttivare/Disattivare il bloccaggio
automatico delle porte oltre i
20 km/h.
OFF
9
Unità misura
(Unit) Distanza
KmScegliere l'unità di visualizzazione
della distanza.
Miglia
Consumo di
carburante km/l
Scegliere l'unità di visualizzazione dei
consumi.
l/10 0
km
Temperatura
°CScegliere l'unità di visualizzazione
della temperatura.
°F
Pressione
pneumatici psi
Scegliere l'unità di visualizzazione
della pressione degli pneumatici.
bar
kPa
10
Lingue Lista delle
lingue
disponibiliScegliere la lingua di visualizzazione.
11
Volume
degli annunci
(Buz z) Aumentare
Aumentare/diminuire il volume degli
annunci o
degli allarmi sonori.
Diminuire
1
Strumentazione di bordo

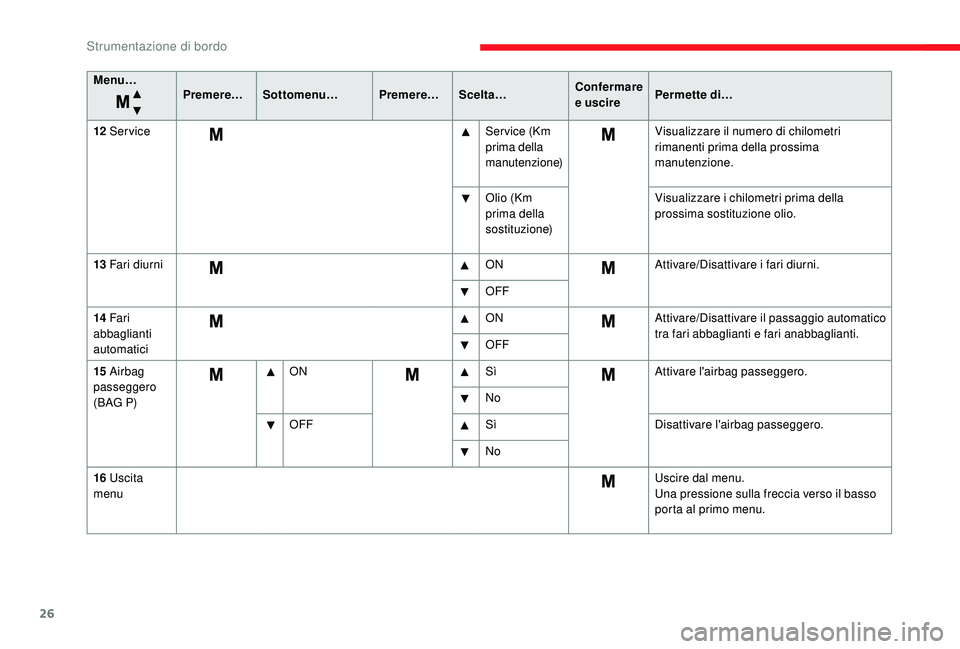

Page 28 of 232
26
Menu…Premere…Sottomenu… Premere…Scelta… Confermare
e uscirePermette di…
12
Service Service (Km
prima della
manutenzione)Visualizzare il numero di chilometri
rimanenti prima della prossima
manutenzione.
Olio (Km
prima della
sostituzione) Visualizzare i
chilometri prima della
prossima sostituzione olio.
13
Fari diurni ONAttivare/Disattivare i
fari diurni.
OFF
14
Fari
abbaglianti
automatici ON
Attivare/Disattivare il passaggio automatico
tra fari abbaglianti e fari anabbaglianti.
OFF
15
Airbag
passeggero
(BAG P) ON
SìAttivare l'airbag passeggero.
No
OFF SìDisattivare l'airbag passeggero.
No
16
Uscita
menu Uscire dal menu.
Una pressione sulla freccia verso il basso
porta al primo menu.
Strumentazione di bordo

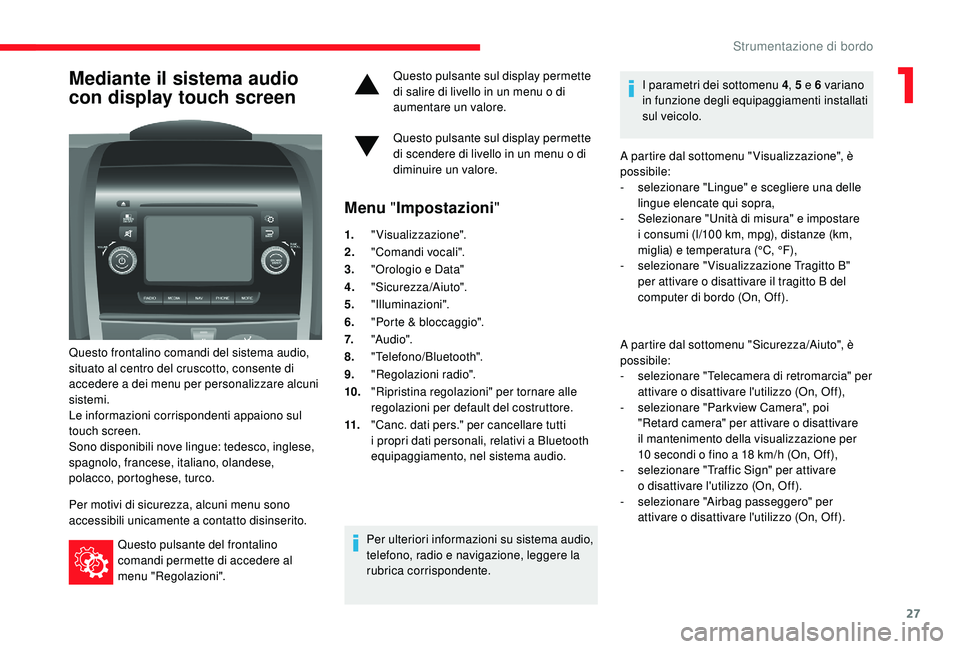

Page 29 of 232
27

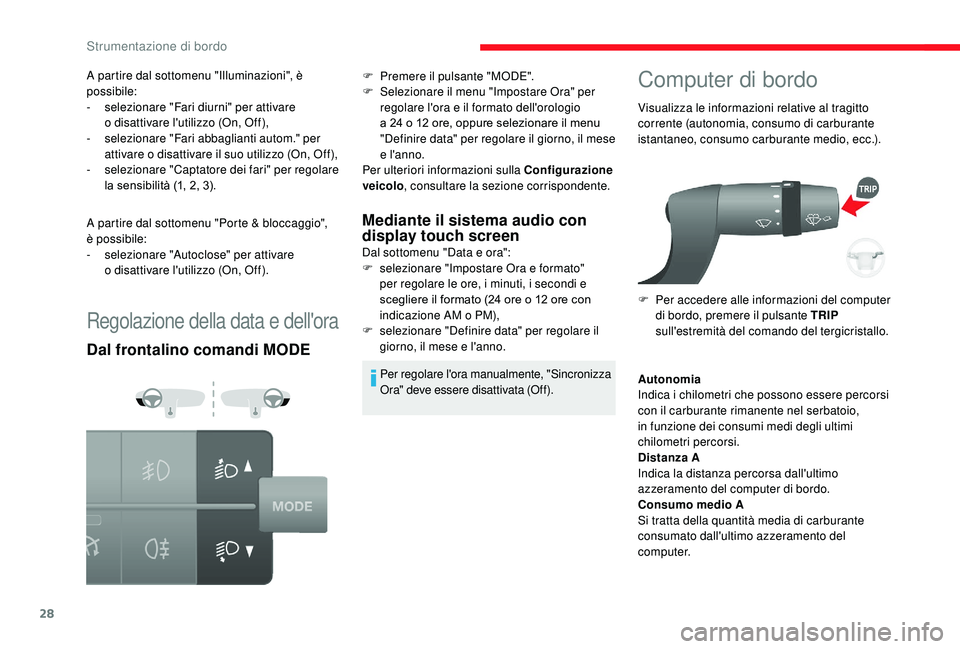

Mediante il sistema audio
con display touch screen
Questo frontalino comandi del sistema audio,
situato al centro del cruscotto, consente di
accedere a dei menu per personalizzare alcuni
sistemi.
Le informazioni corrispondenti appaiono sul
touch screen.
Sono disponibili nove lingue: tedesco, inglese,
spagnolo, francese, italiano, olandese,
polacco, portoghese, turco.
Per motivi di sicurezza, alcuni menu sono
accessibili unicamente a
contatto disinserito.
Questo pulsante del frontalino
comandi permette di accedere al
menu "Regolazioni". Questo pulsante sul display permette
di salire di livello in un menu o
di
aumentare un valore.
Questo pulsante sul display permette
di scendere di livello in un menu o di
diminuire un valore.
Menu " Impostazioni"
1."Visualizzazione".
2. "Comandi vocali".
3. "Orologio e Data"
4. "Sicurezza/Aiuto".
5. "Illuminazioni".
6. "Porte & bloccaggio".
7. "Audi o".
8. "Telefono/Bluetooth".
9. "Regolazioni radio".
10. "Ripristina regolazioni" per tornare alle
regolazioni per default del costruttore.
11. "Canc. dati pers." per cancellare tutti
i
propri dati personali, relativi a Bluetooth
equipaggiamento, nel sistema audio.
Per ulteriori informazioni su sistema audio,
telefono, radio e navigazione, leggere la
rubrica corrispondente. I parametri dei sottomenu 4
, 5 e 6 variano
in funzione degli equipaggiamenti installati
sul veicolo.
A partire dal sottomenu " Visualizzazione", è
possibile:
-
s
elezionare "Lingue" e scegliere una delle
lingue elencate qui sopra,
-
S
elezionare "Unità di misura" e impostare
i consumi (l/100 km, mpg), distanze (km,
miglia) e temperatura (°C, °F),
-
s
elezionare "Visualizzazione Tragitto B"
per attivare o
disattivare il tragitto B del
computer di bordo (On, Off).
A partire dal sottomenu "Sicurezza/Aiuto", è
possibile:
-
s
elezionare "Telecamera di retromarcia" per
attivare o
disattivare l'utilizzo (On, Off),
-
s
elezionare "Parkview Camera", poi
"Retard camera" per attivare o
disattivare
il mantenimento della visualizzazione per
10
secondi o fino a 18 km/h (On, Off),
-
s
elezionare "Traffic Sign" per attivare
o
disattivare l'utilizzo (On, Off).
-
s
elezionare "Airbag passeggero" per
attivare o
disattivare l'utilizzo (On, Off).
1
Strumentazione di bordo
Page 30 of 232
28
Regolazione della data e dell'ora
Dal frontalino comandi MODEMediante il sistema audio con
display touch screen
Dal sottomenu "Data e ora":
F
s elezionare "Impostare Ora e formato"
per regolare le ore, i minuti, i secondi e
scegliere il formato (24
ore o 12 ore con
indicazione AM o
PM),
F
s
elezionare "Definire data" per regolare il
giorno, il mese e l'anno.
Per regolare l'ora manualmente, "Sincronizza
Ora" deve essere disattivata (Off).
Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo di carburante
istantaneo, consumo carburante medio, ecc.).
F
Pe
r accedere alle informazioni del computer
di bordo, premere il pulsante TRIP
sull'estremità del comando del tergicristallo.
A partire dal sottomenu "Illuminazioni", è
possibile:
-
s
elezionare "Fari diurni" per attivare
o
disattivare l'utilizzo (On, Off),
-
s
elezionare "Fari abbaglianti autom." per
attivare o
disattivare il suo utilizzo (On, Off),
-
s
elezionare "Captatore dei fari" per regolare
la sensibilità (1, 2, 3).
A partire dal sottomenu "Porte & bloccaggio",
è possibile:
-
s
elezionare "Autoclose" per attivare
o
disattivare l'utilizzo (On, Off). F
P
remere il pulsante "MODE".
F
S
elezionare il menu "Impostare Ora" per
regolare l'ora e il formato dell'orologio
a
24
o 12
ore, oppure selezionare il menu
"Definire data" per regolare il giorno, il mese
e l'anno.
Per ulteriori informazioni sulla Configurazione
veicolo , consultare la sezione corrispondente.
Autonomia
Indica i
chilometri che possono essere percorsi
con il carburante rimanente nel serbatoio,
in funzione dei consumi medi degli ultimi
chilometri percorsi.
Distanza A
Indica la distanza percorsa dall'ultimo
azzeramento del computer di bordo.
Consumo medio A
Si tratta della quantità media di carburante
consumato dall'ultimo azzeramento del
computer.
Strumentazione di bordo
