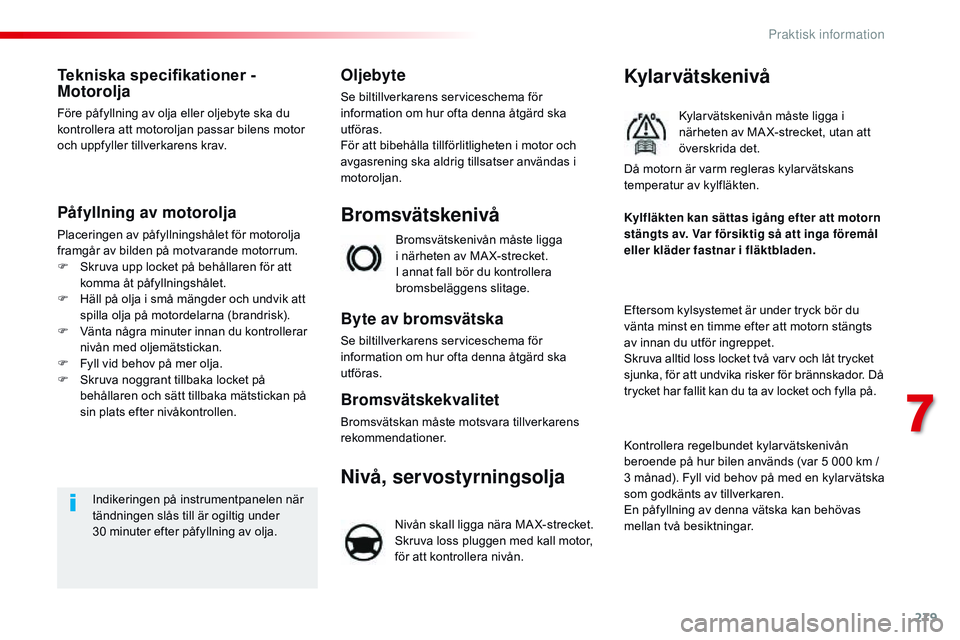

Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
PÃ¥fyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motvarande motorrum.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under
30 minuter efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan. Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador. Då
trycket har fallit kan du ta av locket och fylla på. Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen. Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Kontrollera regelbundet kylarvätskenivån
beroende på hur bilen används (var 5 000 km /
3 månad). Fyll vid behov på med en kylarvätska
som godkänts av tillverkaren.
En påfyllning av denna vätska kan behövas
mellan två besiktningar.
Nivå, servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån.
7
Praktisk information

280
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Byte av kylarvätska
Kylarvätskan behöver inte bytas ut.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.Kontroll och påfyllnad måste
ovillkorligen utföras när motorn är kall.
En otillräcklig nivå innebär risk för
allvarliga skador på motorn.
När utomhustemperaturen är hög
rekommenderar vi att du låter motorn
gå på tomgång i 1 till 2 minuter efter
det att bilen stannat för att underlätta
kylningen.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Spillolja m.m.
PÃ¥fyllning
Påfyllning måste ske snarast och bör utföras
på en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)
När den lägsta tillåtna tillsatsnivån
har nåtts indikeras det med denna
kontrollampa, samtidigt som en
ljudsignal hörs och ett meddelande
visas i instrumentpanelen.
Spolar vätskekvalitet
För optimal rengöringseffekt och för att undvika
att vätskan fryser ska du inte använda vatten
för att fylla på eller byta ut den.
Spolarvätskenivå för vindrutespolare
och strålkastarspolare
PÃ¥ bilar utrustade med
strålkastarspolare: när
spolarvätskenivån inte längre är
tillräcklig, varnas du av en ljudsignal
och ett meddelande i displayen på
instrumenttavlan.
Fyll på vätska nästa gång du stannar
bilen.
Vintertid rekommenderas att du använder en
spolarvätska med frostskyddsmedel.
Praktisk information

281
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Kontroller
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och att
anslutningarna är rena.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
OljefilterPartikelfilter (diesel)
När partikelfiltret börjar sättas
igen indikeras det genom att
denna kontrollampa tänds tillfälligt,
åtföljt av ett meddelande på
multifunktionsdisplayen.
För att regenerera filtret
rekommenderar vi att du så fort som
möjligt kör i en hastighet av minst
60 km/tim tills lampan släcks, när
trafikläget tillåter detta.
Om lampan fortsätter att lysa finns
det inte tillräckligt med tillsatsämne för
diesel.
Läs under motsvarande rubrik för mer
information om nivåkontroller .
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgaserna vid gaspådrag.
Det har ingen inverkan på bilens
uppförande eller på miljön.
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema
och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Läs under motsvarande rubrik för information
om försiktighetsåtgärder, före alla åtgärder på
12 V-batteriet
. Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta
.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Versioner med Stop & Start har ett
12

V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
7
Praktisk information

282
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan vara
Bromsklotsar
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Bromsskivornas slitage
Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Parkeringsbroms
Om parkeringsbromsens
rörelsespann blir för stort eller om en
försämrad bromsverkan konstateras,
måste en justering göras även mellan
två servicebesök.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
ETG-växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Praktisk information

283
Jumpy _sv_Chap07_info-pratiques_ed01-2016
AdBlue® och SCR-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
SCR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kvävgas och vatten,
som inte skadar hälsan och miljön. AdBlue
® finns i en speciell tank som rymmer
ca 22 liter. Innehållet ger en räckvidd på ca
20

000 km innan en varningsfunktion utlöses
som meddelar att bilen kan gå ytterligare
2 400 km.
Varje gång du lämnar in bilen för service på
en C
ITROËN
-
verkstad eller annan kvalificerad
verkstad kommer behållaren för AdBlue
® att
fyllas på för att SCR-systemet ska fungera
korrekt. När AdBlue
®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SCR-systemet ska du snarast kontakta
en CITROËN-verkstad eller en annan
kvalificerad verkstad: efter 1 100 km
aktiveras automatiskt en spärr som
hindrar motorn från att starta.
Påfyllningen bör inte ske snabbare än
med ett flöde på 40 liter per minut.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20 000 km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra den påfyllning som krävs.
7
Praktisk information

284
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Påfyllning av AdBlue®
Påfyllning av AdBlue®-tanken ska göras
varje gång bilen lämnas in för service hos en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Men med tanke på tankens volym kan det
vara nödvändigt att fylla på vätskan mellan
två servicebesök, i synnerhet om du får en en
varning (kontrollampa och meddelande).
Påfyllningen kan göras på en CITROËN-
verkstad eller på en annan kvalificerad
verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar.
Försiktighetsåtgärder vid användning
AdBlue® ska förvaras utom räckhåll för
barn, i sin originalförpackning.
Häll aldrig över AdBlue
® i en annan
behållare: då förlorar ämnet sina
renande egenskaper. Använd endast AdBlue
® som uppfyller ISO -
normen 22241.
Späd aldrig ut AdBlue
® med vatten.
Häll aldrig AdBlue® i bränsletanken.
Ämnet är förpackat i en flaska med droppstopp,
vilket underlättar påfyllningarna. Du kan
köpa flaskor på 1,89 liter (1/2 gallon) på en
CITROËN-verkstad eller en annan kvalificerad
verkstad. Fyll aldrig på tillsatsen från en behållare
med AdBlue
® som endast är avsedd för
lastbilar.
AdBlue
® är en urea-beserad lösning. Vätskan
är inte brandfarlig, samt saknar färg och lukt
(om den förvaras svalt).
Om ämnet kommer i kontakt med huden ska
du tvätta det berörda området med rinnande
vatten och tvål. Om ämnet kommer i kontakt
med ögonen ska du omedelbart skölja med
rikliga mängder rinnande vatten eller med
en lösning avsedd för ögontvätt under minst
15

minuter. Kontakta läkare om en brännande
känsla eller en irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (vid höga
temperaturer till exempel) finns risk för att
ammoniak avges: vätskan får inte inandas.
Ã…ngor av ammoniak irriterar slemhinnorna
(ögon, näsa och hals).
Viktigt
Om AdBlue
®-tanken i din bil är
helt tom (vilket bekräftas med
varningsmeddelanden och genom att
bilen inte går att starta) måste du fylla på
minst 3,8 liter (två flaskor på 1,89 liter).
Praktisk information

285
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Rekommendationer för lagring
Förvara inte flaskor med AdBlue® i
bilen.
AdBlue
® fryser vid temperaturer under cirka
-11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om vätskan har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
PÃ¥fyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
F

S
lå ifrån tändningen och ta ut nyckeln
eller stäng av motorn genom att trycka på
knappen START/STOP om bilen har denna
utrustning.
F

F
ör att komma åt AdBlue
®-tanken öppnar
du den vänstra dörren.
F

D

ra nedifrån i den svarta kåpan. F

V
rid det blåa locket ett sjättedels varv
moturs.
F
T
a loss locket genom att dra det uppåt.
Släng aldrig AdBlue
®-flaskorna
tillsammans med hushållssoporna.
Lägg dem i en container avsedd för
detta ändamål eller ta med dem tillbaka
till försäljningsstället.
Kontrollera att bilens temperatur är
högre än -11°C om det är kallt ute. Om
temperaturen är lägre fryser AdBlue
®-
vätskan och kan inte fyllas på. Ställ in
bilen i garaget under några timmar för
att kunna fylla på.
7
Praktisk information

286
Jumpy _sv_Chap07_info-pratiques_ed01-2016
F Om det visar sig, när du tagit bort flaskan, att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa. Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med
en fuktig trasa.
Om tillsatsen har kristalliserats kan du
ta bort det med en svamp och varmt
vatten.
F
S
ätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, tills det tar stopp. Viktigt:
vid påfyllning efter stopp
på grund av brist på tillsatsmedel ,
vilket anges av meddelandet "Top up
emissions additive: Starting prevented",
måste du ovillkorligen vänta cirka
5 minuter innan du slår på tändningen
igen, utan att öppna förardörren,
låsa upp bilen, föra in nyckeln med
fjärrkontroll i tändningslåset eller ta
med den elektroniska nyckeln till Det
nyckelfria lås- och startsystemet in
i kupén.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
F
T
a fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer. F
S ätt tillbaka den svarta kåpan, börja
uppifrån.
F

S
täng dörren.
Praktisk information

287
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Varningstriangel (förvaring)
Starta varningsblinkersen och sätt
på dig reflexvästen innan du kliver ur
bilen för att sätta ihop och ställa ut
varningstriangeln.
Denna säkerhetsanordning är en komplettering
till bilens varningsblinkers.
Det är obligatoriskt att ha en varningstriangel
i bilen.
Ställa ut varningstriangeln
på vägen
Följ tillverkarens anvisningar för montering/
ihopvikning som medföljer varningstriangeln. F

S
täll ut varningstriangeln bakom bilen i
överensstämmelse med gällande lag i ditt
land.
Varningstriangeln finns som tillbehör
hos CITROËN eller en annan
auktoriserad verkstad.
Verktygslåda
Ã…tkomst
Verktygslådan finns under vänster framsäte.
Stängerna 1 och 2 hindrar av
säkerhetsskäl verktygslådan från att
Ã¥ka ur facket, om den inte skulle vara
ordentligt fastlåst.
8
Om ett fel uppstår

288
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016

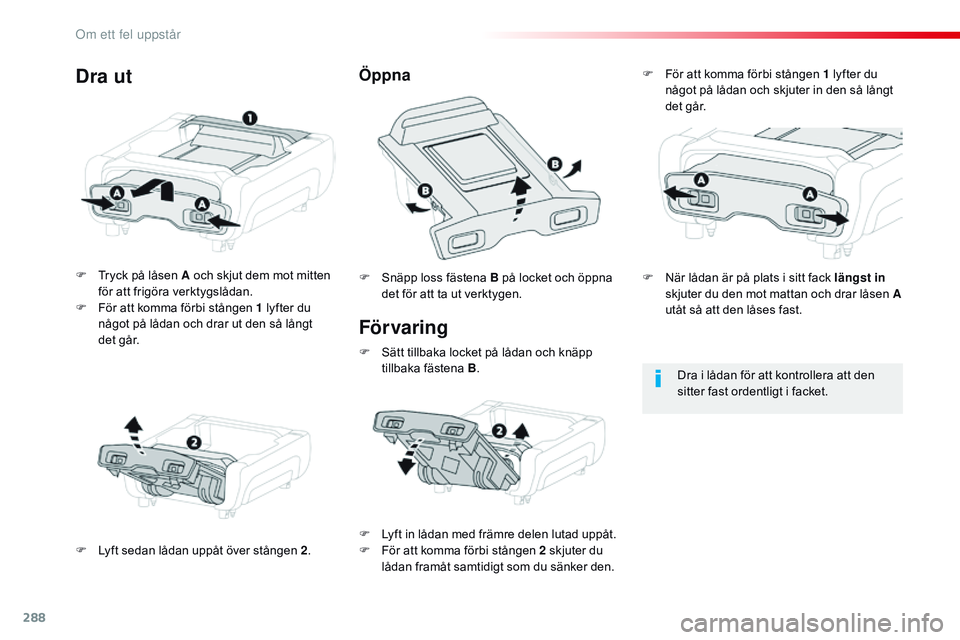

För varing
F Tryck på låsen A och skjut dem mot mitten för att frigöra verktygslådan.
F

F
ör att komma förbi stången 1 lyfter du
något på lådan och drar ut den så långt
det går.
F

L
yft sedan lådan uppåt över stången 2 .F
S näpp loss fästena B på locket och öppna
det för att ta ut verktygen.
ÖppnaDra ut
Dra i lådan för att kontrollera att den
sitter fast ordentligt i facket.
F

L

yft in lådan med främre delen lutad uppåt.
F

F

ör att komma förbi stången 2 skjuter du
lådan framåt samtidigt som du sänker den. F

F

ör att komma förbi stången 1 lyfter du
något på lådan och skjuter in den så långt
det går.
F

S

ätt tillbaka locket på lådan och knäpp
tillbaka fästena B. F

N

är lådan är på plats i sitt fack längst in

skjuter du den mot mattan och drar låsen A
utåt så att den låses fast.
Om ett fel uppstår
