29
Jumpy _hu_Chap01_instruments- de-bord_ed01-2016
Visszajelzés Visszajelzés állapotaOkTeendők / megjegyzések
Automata
ablaktörlés folyamatos
Az ablaktörlő-kapcsoló le lett
nyomva. Az „automata első ablaktörlés” funkció aktív.
A funkció kikapcsolásához nyomja lefelé a kart, vagy
állítsa az ablaktörlő-kapcsolót egy másik helyzetbe.
Adaptív
fényszóró folyamatos
A világításkapcsoló „ AUTO”
helyzetben van, és a funkció be lett
kapcsolva.
Ha a külső fényviszonyok és a
forgalmi helyzet megengedik, a
távolsági fényszórók bekapcsolnak. A szélvédő felső részén elhelyezett kamera a külső
fényviszonyok és a forgalmi helyzet függvényében
kezeli a távolsági fényszórók használatát.
Az adaptív fényszóróról
bővebben lásd a megfelelő
részt.
Stop & Star t
funkció folyamatos.
A Stop & Start funkció a gépjármű
megállásakor (piros lámpa,
stoptábla, forgalmi dugó stb.) STOP
üzemmódba kapcsolta a motort. Amint a vezető indulni akar, kialszik a visszajelzés,
és a motor START üzemmódban automatikusan
újraindul.
néhány másodpercig
villog, majd kialszik. A STOP üzemmód átmenetileg nem
kapcsolható,
vagy
a START üzemmód automatikusan
bekapcsolt. További tudnivalókat olvashat a Stop & Star t
rendszerről
a megfelelő részben.
Holttérfigyelő
rendszer folyamatos
A holttér figyelő funkció be lett
kapcsolva. A holttérfigyelő rendszerről
bővebben lásd a
megfelelő részt.
Véletlen
sávelhagyásra
figyelmeztető
jelzés
folyamatos
A véletlen sávelhagyásra
figyelmeztető funkció be lett
kapcsolva. A véletlen sávelhagyásra figyelmeztető funkció aktív.
A véletlen sávelhagyásra figyelmeztető funkcióról
bővebben lásd a megfelelő részt.
1
Fedélzeti műszerek

30
További tudnivalókat olvashat a Világításkapcsolóról a megfelelő részben.
Visszajelzés Visszajelzés állapota
OkTeendők / megjegyzések
Ködfényszórók folyamatos A ködfényszórók a világításkapcsolón
található gyűrű segítségével be lettek
kapcsolva. A ködfényszórók kikapcsolásához fordítsa egyszer
hátrafelé a világításkapcsoló gyűrűjét.
Helyzetjelző folyamatos. A világításkapcsolót „Helyzetjelző”
helyzetbe állította.
Bal oldali
irányjelző hang kíséretében
villog. A világításkapcsolót lefelé állította.
Jobb oldali
irányjelző hang kíséretében
villog. A világításkapcsolót felfelé állította.
Tompított
fényszóró folyamatos.
A világításkapcsolót „Tompított
világítás” helyzetbe állította.
Távo l s á g i
fényszóró folyamatos.
A világításkapcsolót maga felé húzta. Ha vissza akar térni a tompított világítás
használatához, húzza meg ismét a kart.
Fedélzeti műszerek

31
Jumpy _hu_Chap01_instruments- de-bord_ed01-2016

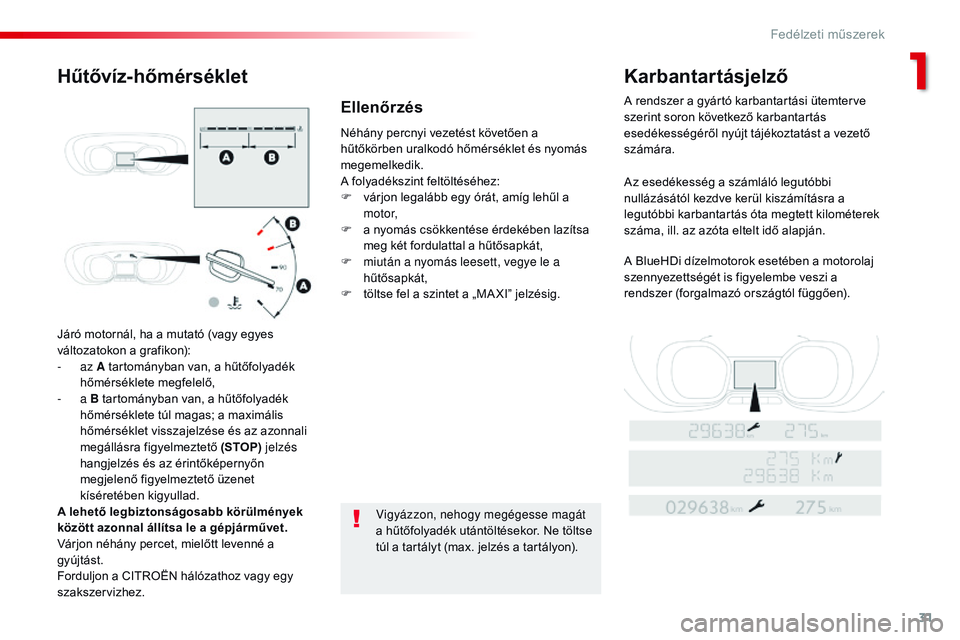

Járó motornál, ha a mutató (vagy egyes
változatokon a grafikon):
- az A tartományban van, a hűtőfolyadék
hőmérséklete megfelelő,
-
a B tartományban van, a hűtőfolyadék
hőmérséklete túl magas; a maximális
hőmérséklet visszajelzése és az azonnali
megállásra figyelmeztető (STOP) jelzés
hangjelzés és az érintőképernyőn
megjelenő figyelmeztető üzenet
kíséretében kigyullad.
A lehető legbiztonságosabb körülmények
között azonnal állítsa le a gépjárművet.
Várjon néhány percet, mielőtt levenné a
gyújtást.
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez. Néhány percnyi vezetést követően a
hűtőkörben uralkodó hőmérséklet és nyomás
megemelkedik.
A folyadékszint feltöltéséhez:
F

v
árjon legalább egy órát, amíg lehűl a
motor,
F
a n
yomás csökkentése érdekében lazítsa
meg két fordulattal a hűtősapkát,
F
m
iután a nyomás leesett, vegye le a
hűtősapkát,
F
t
öltse fel a szintet a „MA XI” jelzésig.
Vigyázzon, nehogy megégesse magát
a hűtőfolyadék utántöltésekor. Ne töltse
túl a tartályt (max. jelzés a tartályon).
Hűtővíz-hőmérséklet Karbantartásjelző
A rendszer a gyártó karbantartási ütemterve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a vezető
számára.
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra a
legutóbbi karbantartás óta megtett kilométerek
száma, ill. az azóta eltelt idő alapján.
A BlueHDi dízelmotorok esetében a motorolaj
szennyezettségét is figyelembe veszi a
rendszer (forgalmazó országtól függően).Ellenőrzés
1
Fedélzeti műszerek

32
1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karbantartási
műveleteket szimbolizáló kulcs 5 másodpercre
kigyullad. A kilométer-számláló kijelzősorában
a következő karbantartásig megtehető
kilométerek száma látható.
Példa: 2800 km-t tehet meg a következő
karbantartásig.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel a
karbantar tást jelző kulcs kialszik ; a kilométer-
számláló visszatér normál üzemmódba. A kijelző
ilyenkor az összes megtett kilométer számát mutatja.
A felülvizsgálat esedékes időpontjának túllépése
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantar tást jelző kulcs
azonban tovább világít .
A karbantar tást jelző kulcs minden gyújtásráadást
követően 5 másodpercig villog, jelzi, hogy a karbantartást
a lehető legrövidebb időn belül el kell végezni.
Példa: 300 kilométerrel túllépte a karbantartás esedékes
időpontját.
Gyújtásráadáskor 5 másodpercig a következő jelzés
látható a kijelzőn:
1000 km- en belül esedékes
felülvizsgálat
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantar tást jelző kulcs
tovább világít , hogy Önt a hamarosan
elvégzendő karbantartásra figyelmeztesse.
A BlueHDi dízelmotoroknál a gyújtás
ráadásakor a fenti figyelmeztetés mellett a
szervizlámpa is kigyullad.
Több mint 3000 km múlva
esedékes felülvizsgálat
A gyújtás ráadását követően a kijelzőn semmiféle
karbantartásra vonatkozó információ nem jelenik meg.Példa: a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
Fedélzeti műszerek

33
Jumpy _hu_Chap01_instruments- de-bord_ed01-2016
A még megtehető kilométerek számát a
vezető vezetési szokásaitól függően az
időtényező is befolyásolhatja.
A karbantartást jelző kulcs tehát
akkor is kigyulladhat, ha az utolsó
felülvizsgálat óta több idő telt el,
mint a gyártó karbantartási tervében
feltüntetett időtartam.
A BlueHDi dízelmotoroknál a
karbantartásra figyelmeztető kulcs
idő előtti kigyulladása a motorolaj
szennyezettsége miatt is bekövetkezhet
(forgalmazó országtól függően).
A motorolaj elhasználódása a gépjármű
használati feltételeitől függ.A karbantartásjelző nullázásaHa a műveletet követően ki kell
kötnie az akkumulátort, reteszelje
a gépjárművet, és a nullázás
rögzítéséhez várjon legalább öt percet.
A karbantartási információt bármikor
megtekintheti.
A karbantartásokat követően a
karbantartásjelzőt le kell nullázni.
Ha gépjárműve átvizsgálását saját maga
végezte el, vegye le a gyújtást:
A karbantartási információ
megjelenítése
F nyomja meg ezt a gombot és
tartsa lenyomva.
F

A

dja rá a gyújtást; a kilométer-számláló
visszaszámlálásba kezd.
F

A

mikor a kijelzőn az „=0” jelenik meg,
engedje fel a gombot: a kulcs eltűnik. F
N yomja meg ezt a gombot.
A karbantartási információ néhány
másodpercre megjelenik, majd eltűnik.
1
Fedélzeti műszerek

34
Motorolajszint-jelző
Az elektromos olajszintmérővel szerelt
változatoknál az olajszint a gyújtás ráadásakor,
a karbantartási információval egyszerre jelenik
meg néhány másodpercre a műszercsoporton.
Az olajszint ellenőrzése csak abban az esetben
ad megbízható eredményt, ha azt vízszintes
talajon álló gépjárműnél, legalább 30 perccel a
motor leállítását követően hajtja végre.
Megfelelő olajszintOlajhiány
Olajszintmérő rendellenességeOlajszintmérő pálca
A pálcán 2 szintjelzés látható:
-
A = maximum; ezt a szintet
soha ne lépje túl,
-

B
= minimum; töltse fel a
szintet a feltöltőnyíláson
keresztül a gépjármű
motortípusához előírt
motorolajjal.
Az olajszintmérő pálcára és a
dízelmotoros
változatokon lévő
feltöltőnyílásra vonatkozóan lapozza fel
a megfelelő részt.
A műszercsoporton megjelenő üzenet jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
A műszercsoporton megjelenő üzenet jelzi. A műszercsoporton megjelenő üzenet jelzi. Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Fedélzeti műszerek

35
Jumpy _hu_Chap01_instruments- de-bord_ed01-2016
AdBlue® hatótávolság-
jelzők
Ha megkezdődik az AdBlue®-tartály
tartalékának felhasználása, illetve az SCR
környezetvédelmi rendszer meghibásodásának
érzékelése esetén a gyújtás ráadásakor egy
műszer jelzi, hogy kb. hány kilométert tehet
még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer.
Ha meghibásodás és alacsony AdBlue
®-szint
is tapasztalható egyszerre, a legalacsonyabb
hatótávolság-érték jelenik meg.
Az AdBlue® folyadék hiánya miatti motorblokkolás veszélye esetén
Amint az AdBlue®-tartály kiürül,
az előírásoknak megfelelően
automatikusan működésbe lép a motor
indítását megakadályozó berendezés. Hatótávolság 2400 km felett
A hatótávolság pillanatnyi megjelenítéséhez
nyomja meg ezt a gombot.
F
E
zután válassza a „Diagnosztika
”
pontot.
5000 km felett pontos érték nem jelenik meg. A gyújtás ráadásakor nem jelenik meg a
hatótávolságra vonatkozó automatikus üzenet a
műszercsoporton.
A hatótávolság pár pillanatra megjelenik a
kijelzőn. Az információt az érintőképernyőn is megtekintheti
(ha a gépjármű rendelkezik érintőképernyővel). F
V
álassza a „Vezetés
” menüt.600 és 2400 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy üzenet
kíséretében kigyullad ez a visszajelző lámpa.
Az üzenet (pl.: „Töltse fel a környezetvédelmi
adalékot: indítás letiltva ekkor: 1500 km”) a
még megtehető távolságot jelzi kilométerben
vagy mér földben.
F
V
álassza az „
OPCIÓK” pontot.
Az AdBlue
® folyadékról és az SCR
rendszerről, ezen belül is az AdBlue®
folyadék feltöltéséről bővebben lásd a
megfelelő részt.
Ha gépjárműve LCD-kijelzős műszercsoporttal
rendelkezik, az „Indítás letiltva ekkor:” üzenet jelenik meg.
Menet közben az üzenet 300 km-enként
megjelenik, amíg a folyadéktartályt fel nem
tölti.
Az AdBlue
® folyadék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
1
Fedélzeti műszerek

36

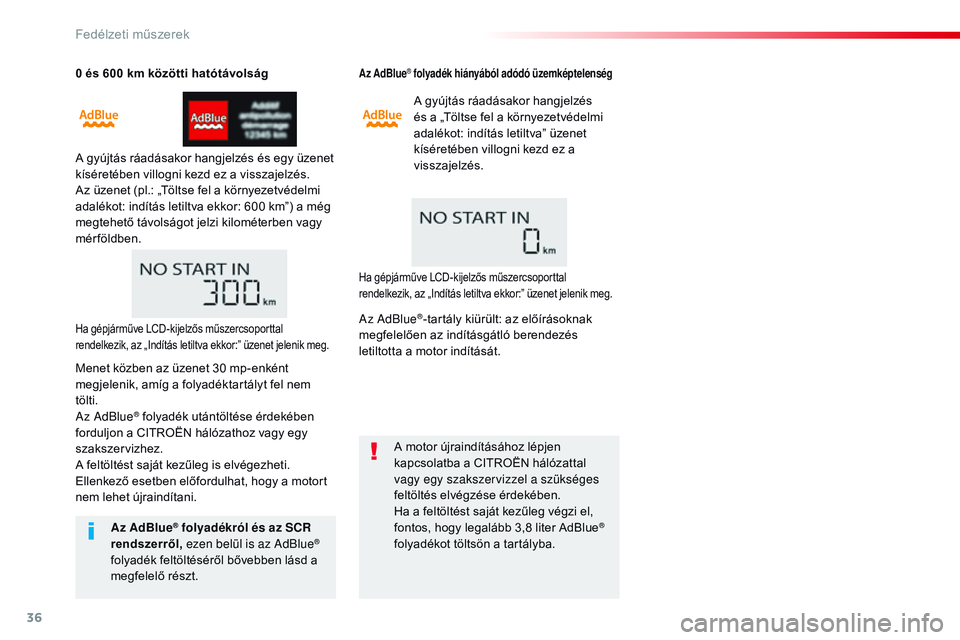

0 és 600 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy üzenet
kíséretében villogni kezd ez a visszajelzés.
Az üzenet (pl.: „Töltse fel a környezetvédelmi
adalékot: indítás letiltva ekkor: 600 km”) a még
megtehető távolságot jelzi kilométerben vagy
mérföldben.Az AdBlue® folyadék hiányából adódó üzemképtelenség
A gyújtás ráadásakor hangjelzés
és a „Töltse fel a környezetvédelmi
adalékot: indítás letiltva” üzenet
kíséretében villogni kezd ez a
visszajelzés.
A motor újraindításához lépjen
kapcsolatba a CITROËN hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében.
Ha a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8 liter AdBlue
®
folyadékot töltsön a tartályba.
Az AdBlue® folyadékról és az SCR
rendszerről, ezen belül is az AdBlue®
folyadék feltöltéséről bővebben lásd a
megfelelő részt.
Ha gépjárműve LCD-kijelzős műszercsoporttal
rendelkezik, az „Indítás letiltva ekkor:” üzenet jelenik meg. Ha gépjárműve LCD-kijelzős műszercsoporttal
rendelkezik, az „Indítás letiltva ekkor:” üzenet jelenik meg.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg a folyadéktartályt fel nem
tölti.
Az AdBlue
® folyadék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani. Az AdBlue
®-tartály kiürült: az előírásoknak
megfelelően az indításgátló berendezés
letiltotta a motor indítását.
Fedélzeti műszerek

37
Jumpy _hu_Chap01_instruments- de-bord_ed01-2016
Indítás letiltva
Minden gyújtásráadáskor - hangjelzés és a
„Környezetvédelmi hiba: indítás letiltva” üzenet
kíséretében - kigyulladnak ezek a visszajelző
lámpák.Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását.
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Az SCR környezetvédelmi rendszer meghibásodása esetén
Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100 km megtételét követően a motor indításgátló berendezése
automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a CITROËN hálózatban vagy egy szakszervizben.
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SC
r

környezetvédelmi rendszer
öndiagnosztikai ellenőrzése.
Meghibásodás érzékelése
esetén
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyulladnak ezek a
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik.
Az engedélyezett közlekedési szakaszban
(1100 km és 0 km között)
Amennyiben az SC
r

rendszer hibája
megerősítésre kerül (50 km-en át folyamatos
hibajelzés), hangjelzés és egy üzenet
kíséretében kigyulladnak ezek a visszajelző
lámpák. Az üzenet (pl.: „Környezetvédelmi
hiba: indítás letiltva ekkor: 300 km”) a még
megtehető távolságot jelzi kilométerben vagy
mérföldben.
Ha gépjárműve LCD-kijelzős műszercsoporttal
rendelkezik, az „Indítás letiltva ekkor:” üzenet jelenik meg.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
Ha gépjárműve LCD-kijelzős műszercsoporttal
rendelkezik, az „Indítás letiltva ekkor:” üzenet jelenik meg.
1
Fedélzeti műszerek

38

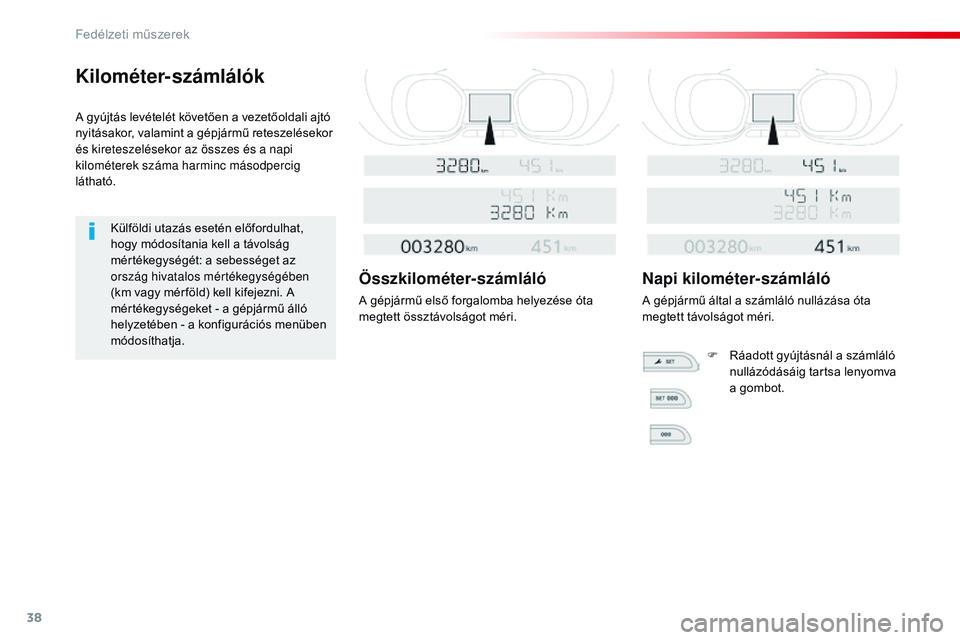

Kilométer-számlálók
A gyújtás levételét követően a vezetőoldali ajtó
nyitásakor, valamint a gépjármű reteszelésekor
és kireteszelésekor az összes és a napi
kilométerek száma harminc másodpercig
látható.Külföldi utazás esetén előfordulhat,
hogy módosítania kell a távolság
mértékegységét: a sebességet az
ország hivatalos mértékegységében
(km vagy mér föld) kell kifejezni. A
mértékegységeket - a gépjármű álló
helyzetében - a konfigurációs menüben
módosíthatja.
Összkilométer-számláló
A gépjármű első forgalomba helyezése óta
megtett össztávolságot méri.
Napi kilométer-számláló
A gépjármű által a számláló nullázása óta
megtett távolságot méri. F

R
áadott gyújtásnál a számláló
nullázódásáig tartsa lenyomva
a gombot.
Fedélzeti műszerek
