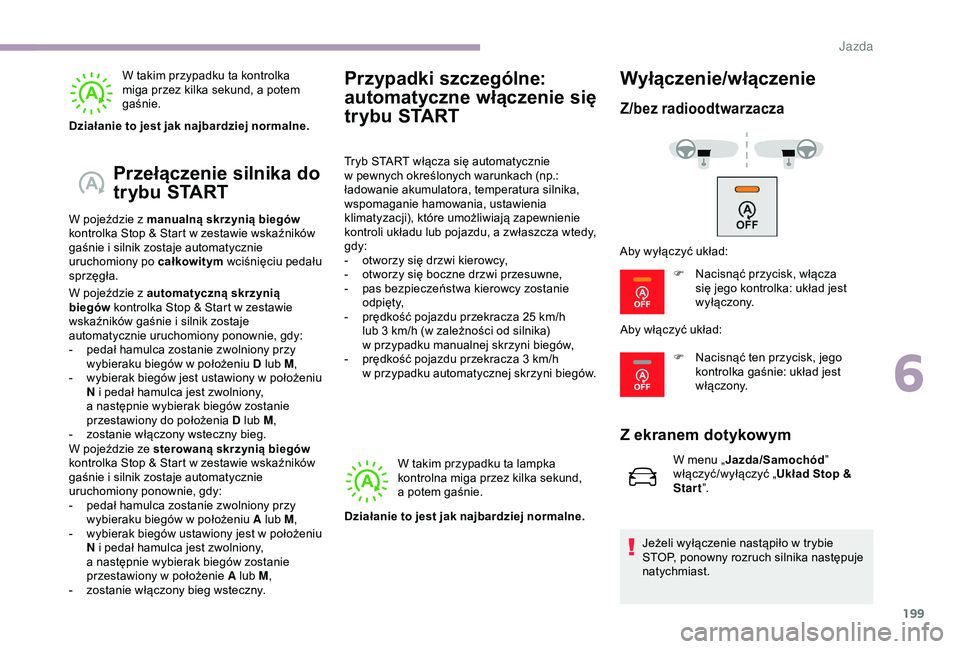

CITROEN JUMPER DISPATCH 2018 Instrukcja obsługi (in Polish)

199
W takim przypadku ta kontrolka
miga przez kilka sekund, a potem
gaśnie.
Przełączenie silnika do
trybu START
W pojeździe z manualną skrzynią biegów
k ontrolka Stop & Start w zestawie wskaźników
gaśnie i
silnik zostaje automatycznie
uruchomiony po całkowitym wciśnięciu pedału
sprzęgła.
W pojeździe z
automatyczną skrzynią
biegów kontrolka Stop & Start w
zestawie
wskaźników gaśnie i
silnik zostaje
automatycznie uruchomiony ponownie, gdy:
-

p
edał hamulca zostanie zwolniony przy
wybieraku biegów w
położeniu D lub M,
-

w
ybierak biegów jest ustawiony w położeniu
N i
pedał hamulca jest zwolniony,
a
następnie wybierak biegów zostanie
przestawiony do położenia D lub M ,
-

z
ostanie włączony wsteczny bieg.
Działanie to jest jak najbardziej normalne.
W pojeździe ze sterowaną skrzynią biegów
kontrolka Stop & Start w
zestawie wskaźników
gaśnie i
silnik zostaje automatycznie
uruchomiony ponownie, gdy:
-

p
edał hamulca zostanie zwolniony przy
wybieraku biegów w
położeniu A lub M,
-

w
ybierak biegów ustawiony jest w położeniu
N i
pedał hamulca jest zwolniony,
a
następnie wybierak biegów zostanie
przestawiony w
położenie A lub M,
-

z
ostanie włączony bieg wsteczny.
Przypadki szczególne:
automatyczne włączenie się
trybu START
Tryb START włącza się automatycznie
w pewnych określonych warunkach (np.:
ładowanie akumulatora, temperatura silnika,
wspomaganie hamowania, ustawienia
klimatyzacji), które umożliwiają zapewnienie
kontroli układu lub pojazdu, a
zwłaszcza wtedy,
gdy:
-

o
tworzy się drzwi kierowcy,
-

o
tworzy się boczne drzwi przesuwne,
-

p
as bezpieczeństwa kierowcy zostanie
o d p i ę t y,
-

p
rędkość pojazdu przekracza 25 km/h
lub 3
km/h (w zależności od silnika)
w
przypadku manualnej skrzyni biegów,
-

p
rędkość pojazdu przekracza 3 km/h
w
przypadku automatycznej skrzyni biegów.W takim przypadku ta lampka
kontrolna miga przez kilka sekund,
a
potem gaśnie.
Wyłączenie/włączenie
Z/bez radioodtwarzacza
Działanie to jest jak najbardziej normalne.
Z ekranem dotykowym
W menu „Jazda/Samochód ”
włączyć/wyłączyć „ Układ Stop &
Start ”.
Jeżeli wyłączenie nastąpiło w
trybie
STOP, ponowny rozruch silnika następuje
natychmiast.
Aby wyłączyć układ:
F
N
acisnąć przycisk, włącza
się jego kontrolka: układ jest
wyłączony.
Aby włączyć układ:
F
N
acisnąć ten przycisk, jego
kontrolka gaśnie: układ jest
włączony.
6
Jazda

200

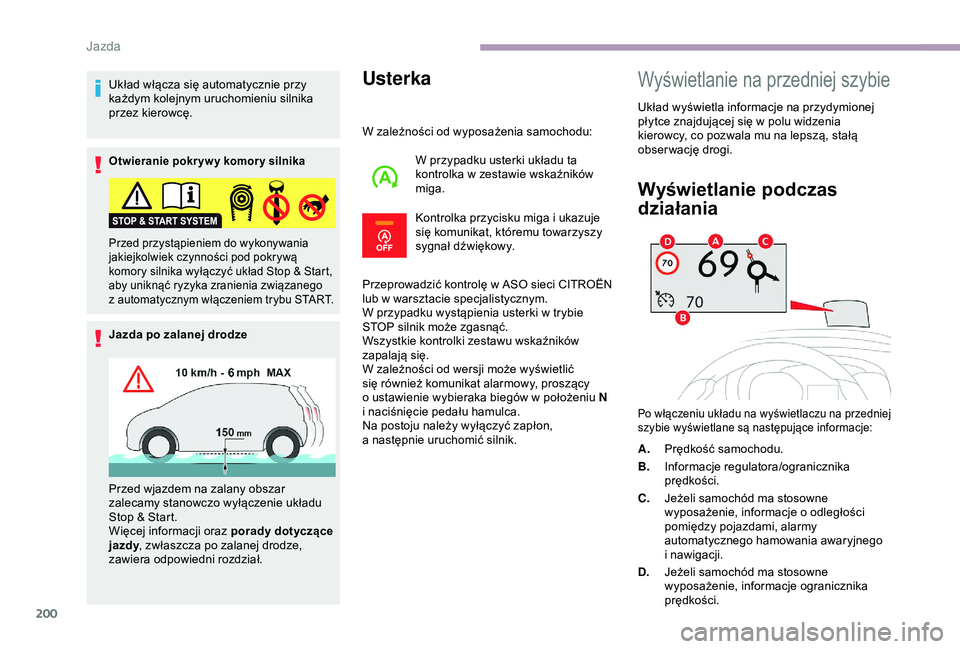

Układ włącza się automatycznie przy
każdym kolejnym uruchomieniu silnika
przez kierowcę.
Otwieranie pokr yw y komor y silnika
Jazda po zalanej drodze
Usterka
W zależności od wyposażenia samochodu:W przypadku usterki układu ta
kontrolka w
zestawie wskaźników
miga.
Kontrolka przycisku miga i
ukazuje
się komunikat, któremu towarzyszy
sygnał dźwiękowy.
Przeprowadzić kontrolę w
ASO sieci CITROËN
lub w
warsztacie specjalistycznym.
W przypadku wystąpienia usterki w
trybie
STOP silnik może zgasnąć.
Wszystkie kontrolki zestawu wskaźników
zapalają się.
W zależności od wersji może wyświetlić
się również komunikat alarmowy, proszący
o
ustawienie wybieraka biegów w położeniu N
i
naciśnięcie pedału hamulca.
Na postoju należy wyłączyć zapłon,
a
następnie uruchomić silnik.
Wyświetlanie na przedniej szybie
Układ wyświetla informacje na przydymionej
płytce znajdującej się w polu widzenia
kierowcy, co pozwala mu na lepszą, stałą
obser wację drogi.
Wyświetlanie podczas
działania
Po włączeniu układu na wyświetlaczu na przedniej
szybie wyświetlane są następujące informacje:
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop & Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie układu
Stop & Start.
Więcej informacji oraz porady dotyczące
jazdy , zwłaszcza po zalanej drodze,
zawiera odpowiedni rozdział. A.
Prędkość samochodu.
B. Informacje regulatora/ogranicznika
prędkości.
C. Jeżeli samochód ma stosowne
wyposażenie, informacje o
odległości
pomiędzy pojazdami, alarmy
automatycznego hamowania awaryjnego
i
nawigacji.
D. Jeżeli samochód ma stosowne
wyposażenie, informacje ogranicznika
prędkości.
Jazda

201

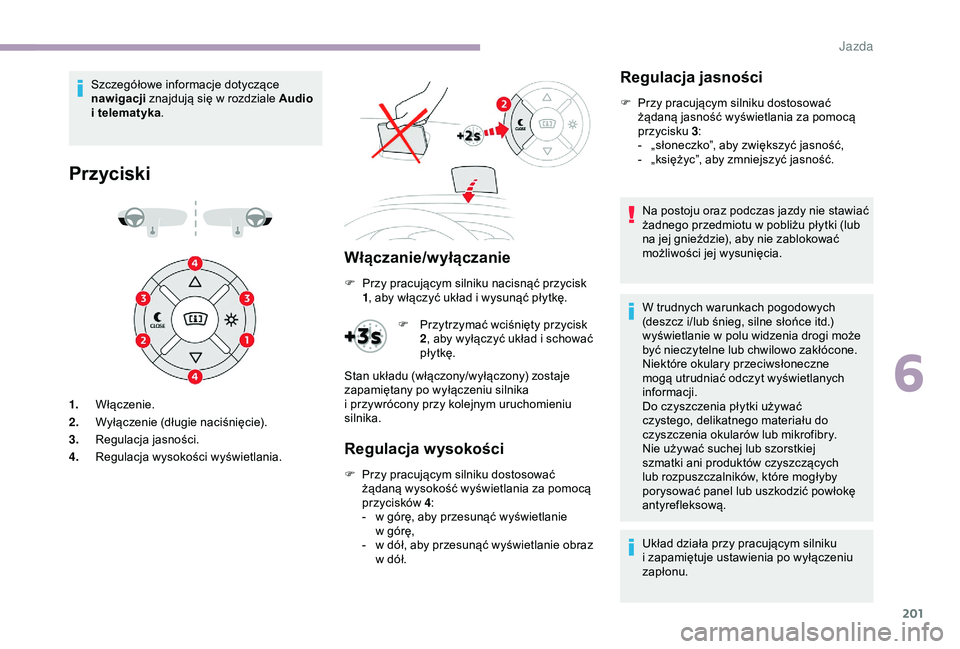

Szczegółowe informacje dotyczące
nawigacji znajdują się w
rozdziale Audio
i
telematyka .
Przyciski
Włączanie/wyłączanie
1.Włączenie.
2. Wyłączenie (długie naciśnięcie).
3. Regulacja jasności.
4. Regulacja wysokości wyświetlania. F

P
rzy pracującym silniku nacisnąć przycisk
1 , aby włączyć układ i wysunąć płytkę.
Regulacja wysokości
F Przy pracującym silniku dostosować
żądaną wysokość wyświetlania za pomocą
przycisków 4:
-

w g
órę, aby przesunąć wyświetlanie
w
górę,
-

w d
ół, aby przesunąć wyświetlanie obraz
w
dół.
Regulacja jasności
F Przy pracującym silniku dostosować żądaną jasność wyświetlania za pomocą
przycisku
3:
-

„
słoneczko”, aby zwiększyć jasność,
-

„
księżyc”, aby zmniejszyć jasność.
Na postoju oraz podczas jazdy nie stawiać
żadnego przedmiotu w
pobliżu płytki (lub
na jej gnieździe), aby nie zablokować
możliwości jej wysunięcia.
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce itd.)
wyświetlanie w
polu widzenia drogi może
być nieczytelne lub chwilowo zakłócone.
Niektóre okulary przeciwsłoneczne
mogą utrudniać odczyt wyświetlanych
informacji.
Do czyszczenia płytki używać
czystego, delikatnego materiału do
czyszczenia okularów lub mikrofibry.
Nie używać suchej lub szorstkiej
szmatki ani produktów czyszczących
lub rozpuszczalników, które mogłyby
porysować panel lub uszkodzić powłokę
antyrefleksową.
Układ działa przy pracującym silniku
i
zapamiętuje ustawienia po wyłączeniu
zapłonu.
F

P

rzytrzymać wciśnięty przycisk
2 , aby wyłączyć układ i

schować
płytkę.
Stan układu (włączony/wyłączony) zostaje
zapamiętany po wyłączeniu silnika
i

przywrócony przy kolejnym uruchomieniu
silnika.
6
Jazda

202

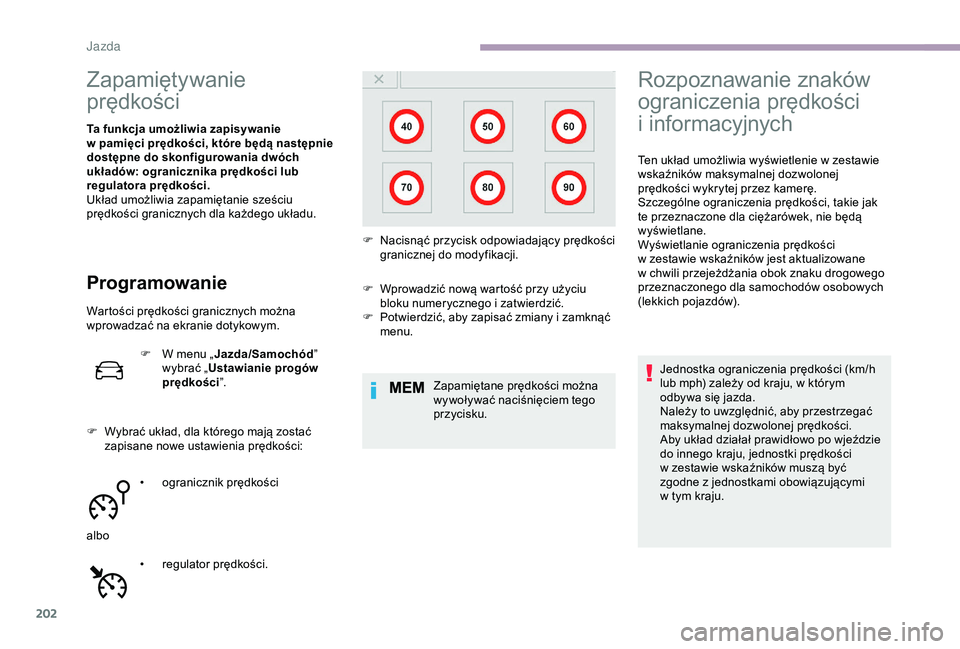

Zapamiętywanie
prędkości
Ta funkcja umożliwia zapisywanie
w pamięci prędkości, które będą następnie
dostępne do skonfigurowania dwóch
układów: ogranicznika prędkości lub
regulatora prędkości.
Układ umożliwia zapamiętanie sześciu
prędkości granicznych dla każdego układu.
Programowanie
Wartości prędkości granicznych można
wprowadzać na ekranie dotykowym.
F

W m
enu „Jazda/Samochód ”
wybrać „ Ustawianie progów
prędkości ”.
F

W
ybrać układ, dla którego mają zostać
zapisane nowe ustawienia prędkości:
•
o

granicznik prędkości
albo •

r
egulator prędkości. F

W
prowadzić nową wartość przy użyciu
bloku numerycznego i zatwierdzić.
F P otwierdzić, aby zapisać zmiany i zamknąć
menu.
Zapamiętane prędkości można
wywoływać naciśnięciem tego
przycisku.
Rozpoznawanie znaków
ograniczenia prędkości
i
in
formacyjnych
Ten układ umożliwia wyświetlenie w zestawie
w skaźników maksymalnej dozwolonej
prędkości wykrytej przez kamerę.
Szczególne ograniczenia prędkości, takie jak
te przeznaczone dla ciężarówek, nie będą
wyświetlane.
Wyświetlanie ograniczenia prędkości
w
zestawie wskaźników jest aktualizowane
w
chwili przejeżdżania obok znaku drogowego
przeznaczonego dla samochodów osobowych
(lekkich pojazdów).
Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w
którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po wjeździe
do innego kraju, jednostki prędkości
w
zestawie wskaźników muszą być
zgodne z
jednostkami obowiązującymi
w
tym kraju.
F

N

acisnąć przycisk odpowiadający prędkości
granicznej do modyfikacji.
J

203
Automatyczne odczytywanie znaków
to funkcja wspomagania jazdy i nie
zawsze wyświetla ograniczenia prędkości
prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych
przez układ.
Układ w
żadnym przypadku nie może
zastępować czujności kierowcy.
Kierowca musi przestrzegać przepisów
ruchu drogowego i
w każdej sytuacji
dostosowywać swoją prędkość do
panujących warunków klimatycznych
i
drogowych.
Jeżeli żaden znak nie zostanie wykryty
przez wyznaczony czas, układ może nie
wyświetlać ograniczeń prędkości.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z
konwencją wiedeńską
dotyczącą znaków drogowych.
Aby nie zakłócić prawidłowego działania
układu, należy regularnie czyścić obszar
przed kamerą.Zasady działania
W zależności od wyposażenia
układ uwzględnia informacje
o
ograniczeniu prędkości
pochodzące z
map układu
nawigacji.
W zależności od wyposażenia ten układ
wykrywa i
odczytuje znaki z ograniczeniem
prędkości i
końca ograniczenia prędkości za
pomocą kamery umieszczonej w
górnej części
przedniej szyby.
W zależności od wyposażenia układ
uwzględnia obrazy z
kamery oraz informacje
pochodzące z
map układu nawigacji. W celu uzyskania właściwej informacji
o
ograniczeniu prędkości pochodzącej
z układu nawigacji konieczne jest
regularne aktualizowanie map.
Wyświetlanie w z estawie wskaźników
Wyświetlanie na przedniej szybie
1.Wskazanie ograniczenia prędkości.
6
Jazda

204

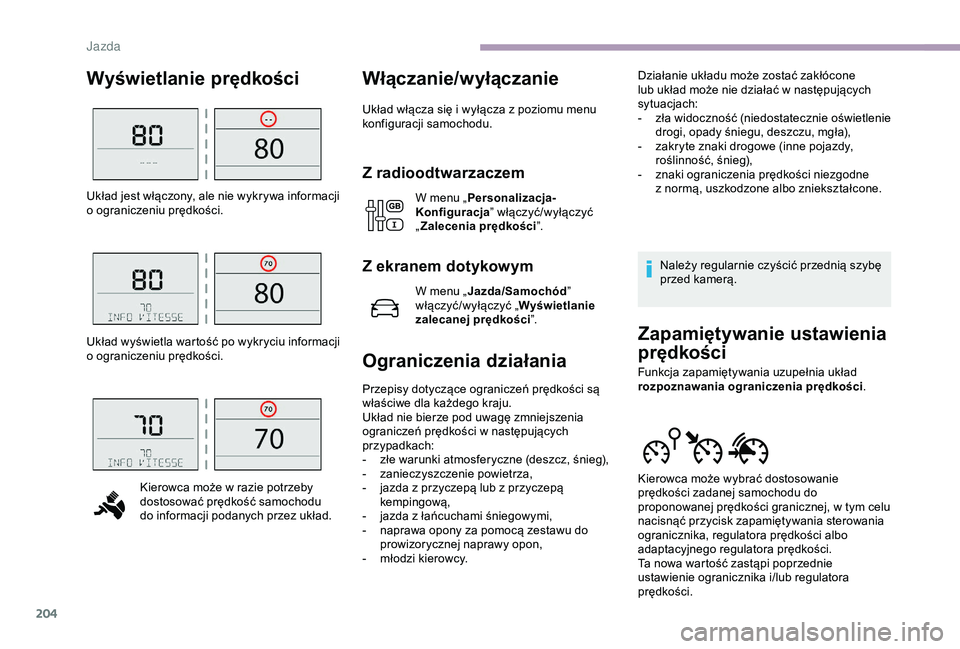

Wyświetlanie prędkości Włączanie/wyłączanie
Układ włącza się i wyłącza z poziomu menu
k onfiguracji samochodu.
Z radioodtwarzaczem
W menu „ Personalizacja-
Konfiguracja ” włączyć/wyłączyć
„ Zalecenia prędkości ”.
Z ekranem dotykowym
W menu „Jazda/Samochód ”
włączyć/wyłączyć „ Wyświetlanie
zalecanej prędkości ”.
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
Układ nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w
następujących
przypadkach:
-

z
łe warunki atmosferyczne (deszcz, śnieg),
-
z

anieczyszczenie powietrza,
-

j
azda z przyczepą lub z przyczepą
kempingową,
-

j
azda z łańcuchami śniegowymi,
-

n
aprawa opony za pomocą zestawu do
prowizorycznej naprawy opon,
-

m
łodzi kierowcy. Działanie układu może zostać zakłócone
lub układ może nie działać w
następujących
sytuacjach:
-
z
ła widoczność (niedostatecznie oświetlenie
drogi, opady śniegu, deszczu, mgła),
-
z
akryte znaki drogowe (inne pojazdy,
roślinność, śnieg),
-
z
naki ograniczenia prędkości niezgodne
z normą, uszkodzone albo zniekształcone.
Należy regularnie czyścić przednią szybę
przed kamerą.
Zapamiętywanie ustawienia
prędkości
Funkcja zapamiętywania uzupełnia układ
rozpoznawania ograniczenia prędkości .
Układ jest włączony, ale nie wykrywa informacji
o

ograniczeniu prędkości.
Układ wyświetla wartość po wykryciu informacji
o

ograniczeniu prędkości.
Kierowca może w

razie potrzeby
dostosować prędkość samochodu
do informacji podanych przez układ. Kierowca może wybrać dostosowanie
prędkości zadanej samochodu do
proponowanej prędkości granicznej, w
tym celu
nacisnąć przycisk zapamiętywania sterowania
ogranicznika, regulatora prędkości albo
adaptacyjnego regulatora prędkości.
Ta nowa wartość zastąpi poprzednie
ustawienie ogranicznika i/lub regulatora
prędkości.
J

205

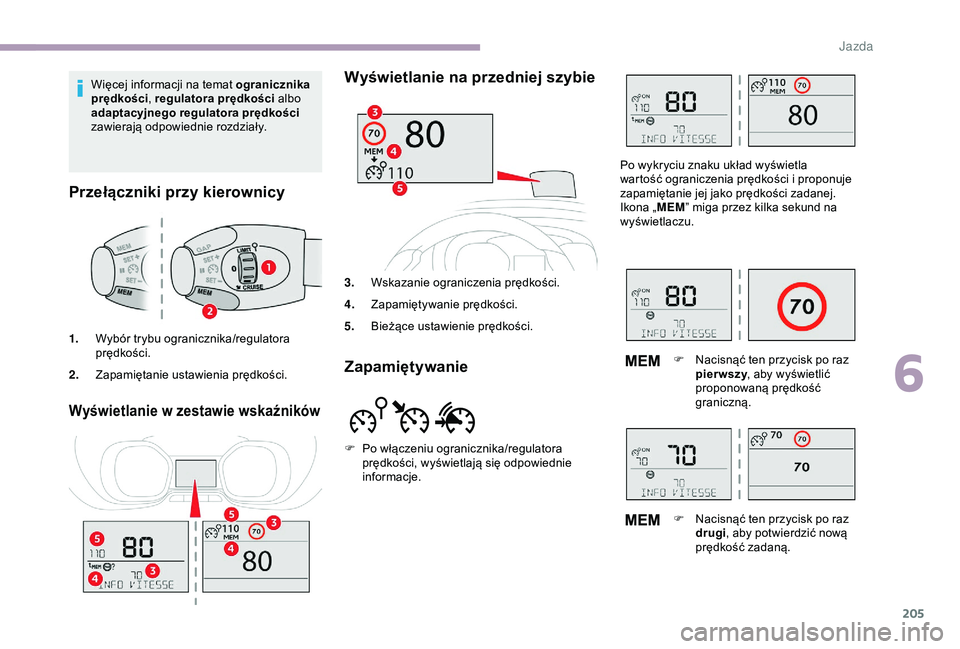

Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie
3.Wskazanie ograniczenia prędkości.
4. Zapamiętywanie prędkości.
5. Bieżące ustawienie prędkości.
Zapamiętywanie
Więcej informacji na temat ogranicznika
prędkości , regulatora prędkości albo
adaptacyjnego regulatora prędkości
zawierają odpowiednie rozdziały.
Przełączniki przy kierownicy
1. Wybór trybu ogranicznika/regulatora
prędkości.
2. Zapamiętanie ustawienia prędkości.
F

P
o włączeniu ogranicznika/regulatora
prędkości, wyświetlają się odpowiednie
informacje. Po wykryciu znaku układ wyświetla
wartość ograniczenia prędkości i
proponuje
zapamiętanie jej jako prędkości zadanej.
Ikona „ MEM” miga przez kilka sekund na
wyświetlaczu.
F
N
acisnąć ten przycisk po raz
pierwszy , aby wyświetlić
proponowaną prędkość
graniczną.
F

N
acisnąć ten przycisk po raz
drugi , aby potwierdzić nową
prędkość zadaną.
6
Jazda

206

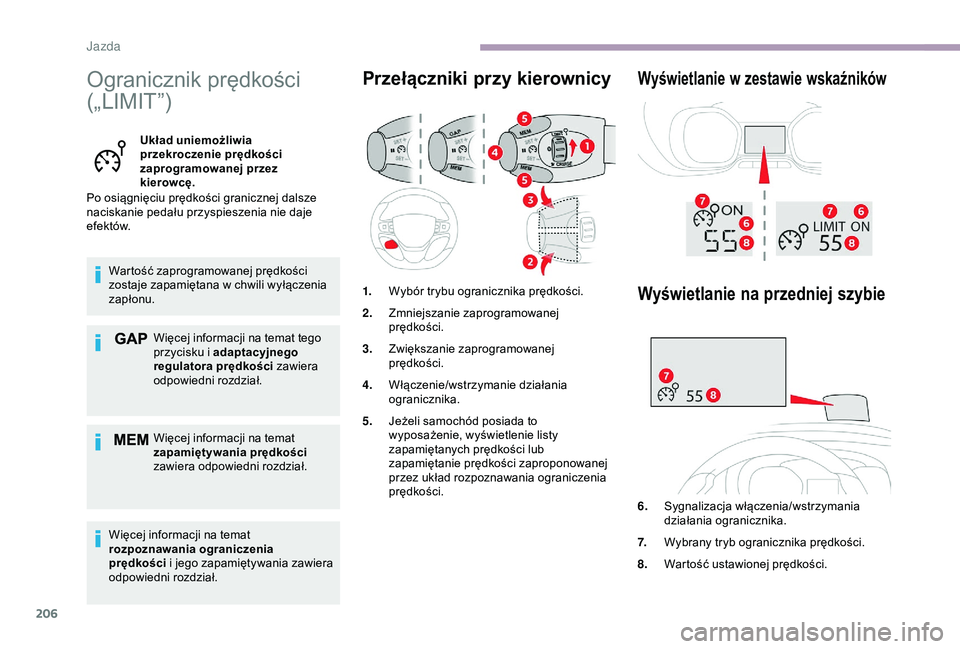

Ogranicznik prędkości
(„LIMIT”)
Układ uniemożliwia
przekroczenie prędkości
zaprogramowanej przez
kierowcę.
Po osiągnięciu prędkości granicznej dalsze
naciskanie pedału przyspieszenia nie daje
efektów.
Wartość zaprogramowanej prędkości
zostaje zapamiętana w
chwili wyłączenia
zapłonu.
Więcej informacji na temat tego
przycisku i
adaptacyjnego
regulatora prędkości zawiera
odpowiedni rozdział.
Więcej informacji na temat
zapamiętywania prędkości
zawiera odpowiedni rozdział.
Więcej informacji na temat
rozpoznawania ograniczenia
prędkości i
jego zapamiętywania zawiera
odpowiedni rozdział.
Przełączniki przy kierownicy Wyświetlanie w z estawie wskaźników
Wyświetlanie na przedniej szybie
6.Sygnalizacja włączenia/wstrzymania
działania ogranicznika.
7. Wybrany tryb ogranicznika prędkości.
8. Wartość ustawionej prędkości.
1.
Wybór trybu ogranicznika prędkości.
2. Zmniejszanie zaprogramowanej
prędkości.
3. Zwiększanie zaprogramowanej
prędkości.
4. Włączenie/wstrzymanie działania
ogranicznika.
5. Jeżeli samochód posiada to
wyposażenie, wyświetlenie listy
zapamiętanych prędkości lub
zapamiętanie prędkości zaproponowanej
przez układ rozpoznawania ograniczenia
prędkości.
Jazda

207

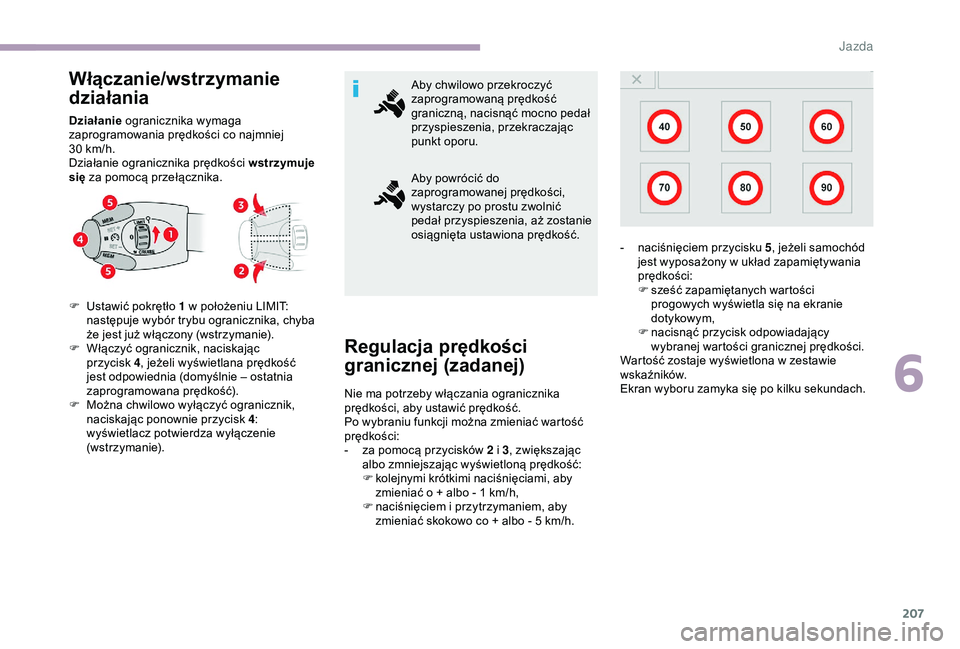

Włączanie/wstrzymanie
działania
Działanie ogranicznika wymaga
zaprogramowania prędkości co najmniej
30
km/h.
Działanie ogranicznika prędkości wstrzymuje
się za pomocą przełącznika.
F

U
stawić pokrętło 1 w położeniu LIMIT:
następuje wybór trybu ogranicznika, chyba
że jest już włączony (wstrzymanie).
F

W
łączyć ogranicznik, naciskając
przycisk 4 , jeżeli wyświetlana prędkość
jest odpowiednia (domyślnie – ostatnia
zaprogramowana prędkość).
F

M
ożna chwilowo wyłączyć ogranicznik,
naciskając ponownie przycisk 4:
wyświetlacz potwierdza wyłączenie
(w s t r z y m a n i e). Aby chwilowo przekroczyć
zaprogramowaną prędkość
graniczną, nacisnąć mocno pedał
przyspieszenia, przekraczając
punkt oporu.
Aby powrócić do
zaprogramowanej prędkości,
wystarczy po prostu zwolnić
pedał przyspieszenia, aż zostanie
osiągnięta ustawiona prędkość.
Regulacja prędkości
granicznej (zadanej)
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Po wybraniu funkcji można zmieniać wartość
prędkości:
-

z
a pomocą przycisków 2 i 3, zwiększając
albo zmniejszając wyświetloną prędkość:
F

k
olejnymi krótkimi naciśnięciami, aby
zmieniać o
+ albo - 1 km/h,
F

n
aciśnięciem i przytrzymaniem, aby
zmieniać skokowo co + albo - 5
km/h.-

n
aciśnięciem przycisku 5
, jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F
s
ześć zapamiętanych wartości
progowych wyświetla się na ekranie
dotykowym,
F
n
acisnąć przycisk odpowiadający
wybranej wartości granicznej prędkości.
Wartość zostaje wyświetlona w zestawie
wskaźników.
Ekran wyboru zamyka się po kilku sekundach.
6
Jazda

208
Więcej informacji na temat
rozpoznawania ograniczenia
prędkości zawiera odpowiedni
rozdział.

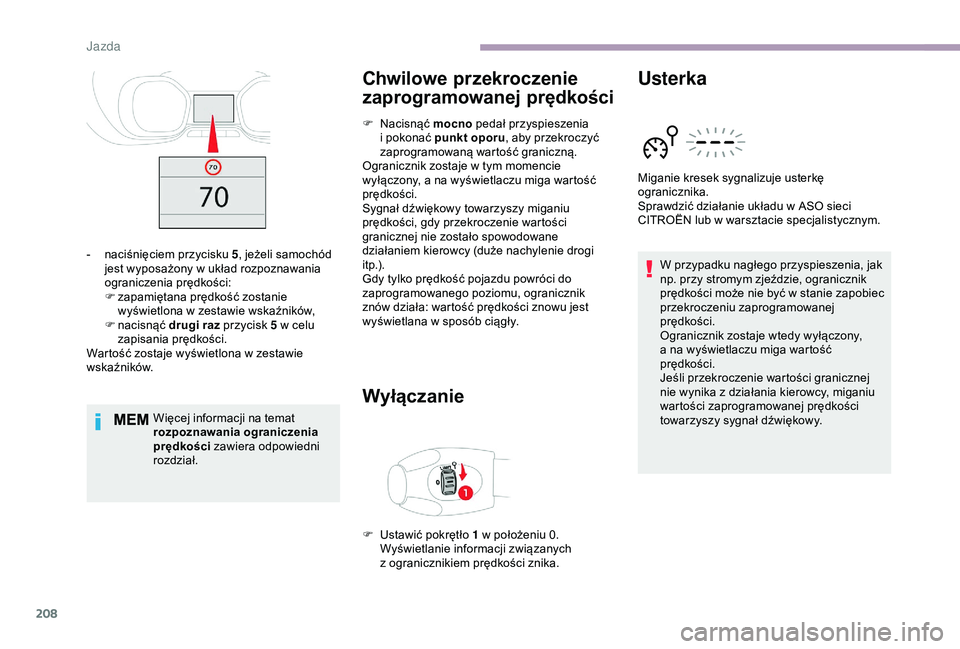

Chwilowe przekroczenie
zaprogramowanej prędkości
F Nacisnąć mocno pedał przyspieszenia
i pokonać punkt oporu , aby przekroczyć
zaprogramowaną wartość graniczną.
Ogranicznik zostaje w
tym momencie
wyłączony, a
na wyświetlaczu miga wartość
prędkości.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenie wartości
granicznej nie zostało spowodowane
działaniem kierowcy (duże nachylenie drogi
i t p.) .
Gdy tylko prędkość pojazdu powróci do
zaprogramowanego poziomu, ogranicznik
znów działa: wartość prędkości znowu jest
wyświetlana w
sposób ciągły.
Wyłączanie Usterka
W przypadku nagłego przyspieszenia, jak
np. przy stromym zjeździe, ogranicznik
prędkości może nie być w
stanie zapobiec
przekroczeniu zaprogramowanej
prędkości.
Ogranicznik zostaje wtedy wyłączony,
a
na wyświetlaczu miga wartość
prędkości.
Jeśli przekroczenie wartości granicznej
nie wynika z
działania kierowcy, miganiu
wartości zaprogramowanej prędkości
towarzyszy sygnał dźwiękowy.
-
n
aciśnięciem przycisku 5
, jeżeli samochód
jest wyposażony w

układ rozpoznawania
ograniczenia prędkości:
F

z

apamiętana prędkość zostanie
wyświetlona w

zestawie wskaźników,
F

na

cisnąć drugi raz przycisk 5 w

celu
zapisania prędkości.
Wartość zostaje wyświetlona w

zestawie
wskaźników.
F

U

stawić pokrętło 1 w

położeniu 0.
Wyświetlanie informacji związanych
z
o

granicznikiem prędkości znika. Miganie kresek sygnalizuje usterkę
ogranicznika.
Sprawdzić działanie układu w
ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Jazda
