209

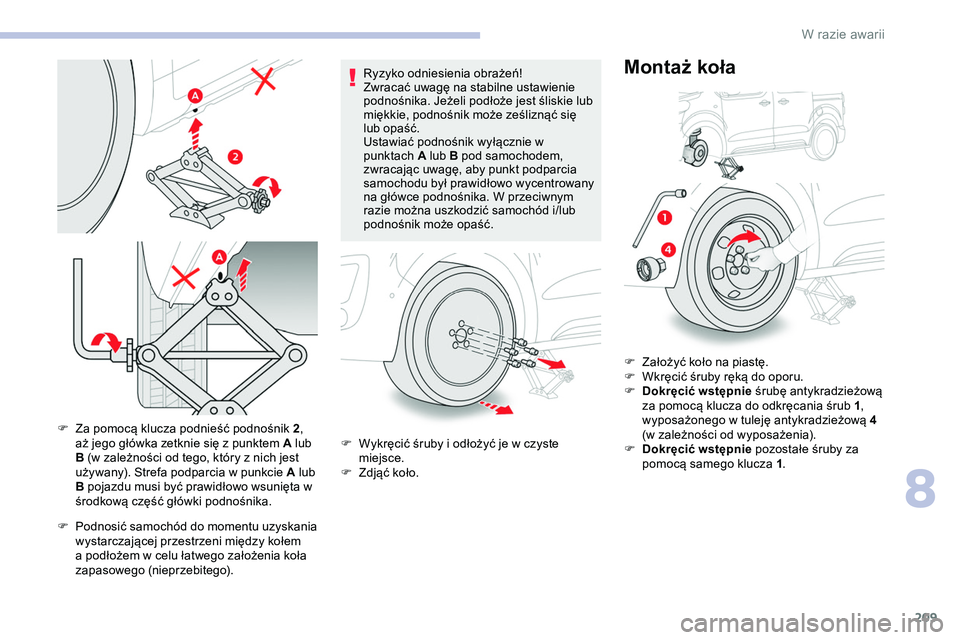

F Za pomocą klucza podnieść podnośnik 2,
aż jego główka zetknie się z punktem A lub
B (w zależności od tego, który z nich jest
używany). Strefa podparcia w punkcie
A lub
B pojazdu musi być prawidłowo wsunięta w
środkową część główki podnośnika.
F

P
odnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego). Ryzyko odniesienia obrażeń!
Zwracać uwagę na stabilne ustawienie
podnośnika. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się
lub opaść.
Ustawiać podnośnik wyłącznie w
punktach
A

lub B pod samochodem,
zwracając uwagę, aby punkt podparcia
samochodu był prawidłowo wycentrowany
na główce podnośnika. W przeciwnym
razie można uszkodzić samochód i/lub
podnośnik może opaść.
F W ykręcić śruby i odłożyć je w czyste
miejsce.
F

Z
djąć koło.F

Z
ałożyć koło na piastę.
F
W
kręcić śruby ręką do oporu.
F
D
okręcić wstępnie
śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 4
(w zależności od wyposażenia).
F

D
okręcić wstępnie pozostałe śruby za
pomocą samego klucza 1 .
Montaż koła
8
W razie awarii

210

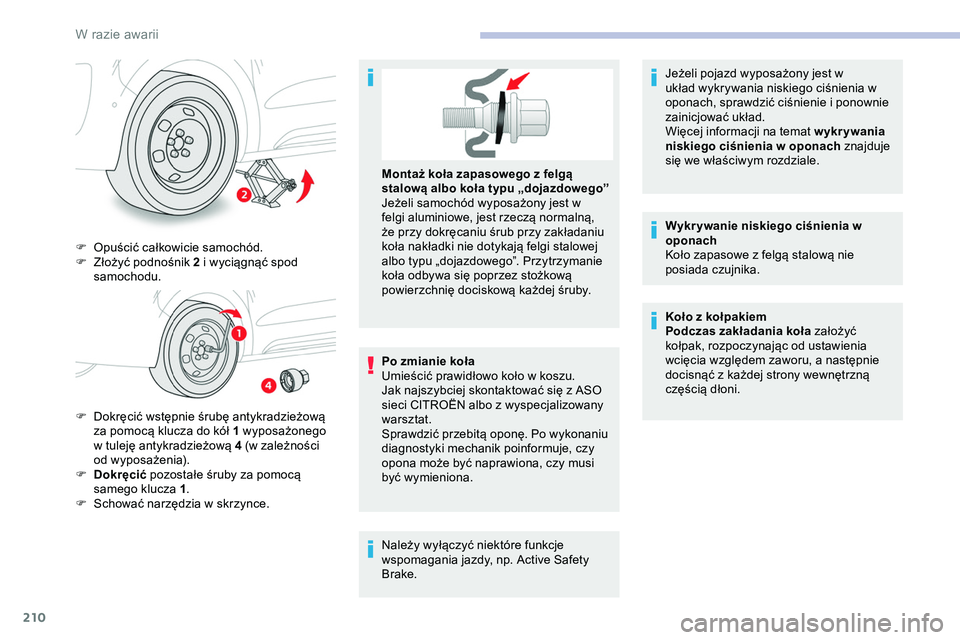

F Opuścić całkowicie samochód.
F Z łożyć podnośnik 2 i wyciągnąć spod
samochodu.
F

D
okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do kół 1 wyposażonego
w tuleję antykradzieżową 4 (w zależności
od wyposażenia).
F

D
okręcić pozostałe śruby za pomocą
samego klucza 1 .
F

S
chować narzędzia w skrzynce. Po zmianie koła
Umieścić prawidłowo koło w koszu.
Jak najszybciej skontaktować się z ASO
sieci CITROËN albo z wyspecjalizowany
warsztat.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki mechanik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona. Montaż koła zapasowego z felgą
stalową albo koła typu „dojazdowego”
Jeżeli samochód wyposażony jest w
felgi aluminiowe, jest rzeczą normalną,
że przy dokręcaniu śrub przy zakładaniu
koła nakładki nie dotykają felgi stalowej
albo typu „dojazdowego”. Przytrzymanie
koła odbywa się poprzez stożkową
powierzchnię dociskową każdej śruby.
Należy wyłączyć niektóre funkcje
wspomagania jazdy, np. Active Safety
Brake. Jeżeli pojazd wyposażony jest w
układ wykrywania niskiego ciśnienia w
oponach, sprawdzić ciśnienie i ponownie
zainicjować układ.
Więcej informacji na temat wykrywania
niskiego ciśnienia w oponach znajduje
się we właściwym rozdziale.
Wykr ywanie niskiego ciśnienia w
oponach
Koło zapasowe z felgą stalową nie
posiada czujnika.
Koło z kołpakiem
Podczas zakładania koła założyć
kołpak, rozpoczynając od ustawienia
wcięcia względem zaworu, a następnie
docisnąć z każdej strony wewnętrzną
częścią dłoni.
W razie awarii

211

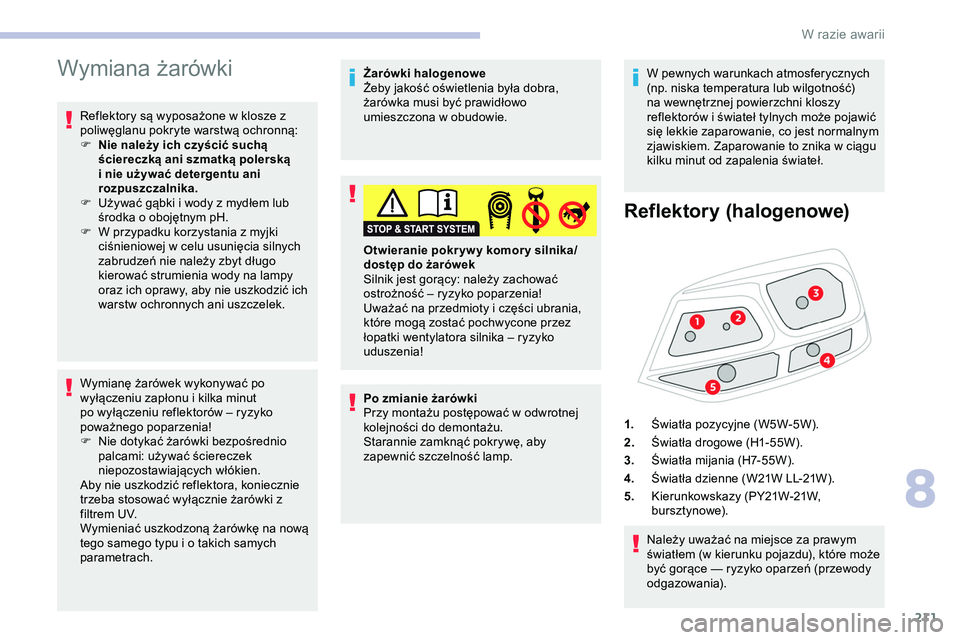

Wymiana żarówki
Reflektory są wyposażone w klosze z
poliwęglanu pokryte warstwą ochronną:
F
N
ie należy ich czyścić suchą
ściereczką ani szmatką polerską
i nie używać detergentu ani
rozpuszczalnika.
F

U
żywać gąbki i wody z mydłem lub
środka o obojętnym pH.
F

W p
rzypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo
kierować strumienia wody na lampy
oraz ich oprawy, aby nie uszkodzić ich
warstw ochronnych ani uszczelek.
Wymianę żarówek wykonywać po
wyłączeniu zapłonu i kilka minut
po wyłączeniu reflektorów – ryzyko
poważnego poparzenia!
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, koniecznie
trzeba stosować wyłącznie żarówki z
filtrem UV.
Wymieniać uszkodzoną żarówkę na nową
tego samego typu i o takich samych
parametrach. Żarówki halogenowe
Żeby jakość oświetlenia była dobra,
żarówka musi być prawidłowo
umieszczona w obudowie.
Po zmianie żarówki
Przy montażu postępować w odwrotnej
kolejności do demontażu.
Starannie zamknąć pokrywę, aby
zapewnić szczelność lamp. Otwieranie pokr yw y komor y silnika/
dostęp do żarówek
Silnik jest gorący: należy zachować
ostrożność – ryzyko poparzenia!
Uważać na przedmioty i części ubrania,
które mogą zostać pochwycone przez
łopatki wentylatora silnika – ryzyko
uduszenia!
W pewnych warunkach atmosferycznych
(np. niska temperatura lub wilgotność)
na wewnętrznej powierzchni kloszy
reflektorów i świateł tylnych może pojawić
się lekkie zaparowanie, co jest normalnym
zjawiskiem. Zaparowanie to znika w ciągu
kilku minut od zapalenia świateł.
Reflektory (halogenowe)
Należy uważać na miejsce za prawym
światłem (w kierunku pojazdu), które może
być gorące — ryzyko oparzeń (przewody
odgazowania).
1.
Światła pozycyjne (W5W-5W).
2. Światła drogowe (H1-55W).
3. Światła mijania (H7-55W).
4. Światła dzienne (W21W LL-21W).
5. Kierunkowskazy (PY21W-21W,
b u r s z t y n owe).
8
W razie awarii

212

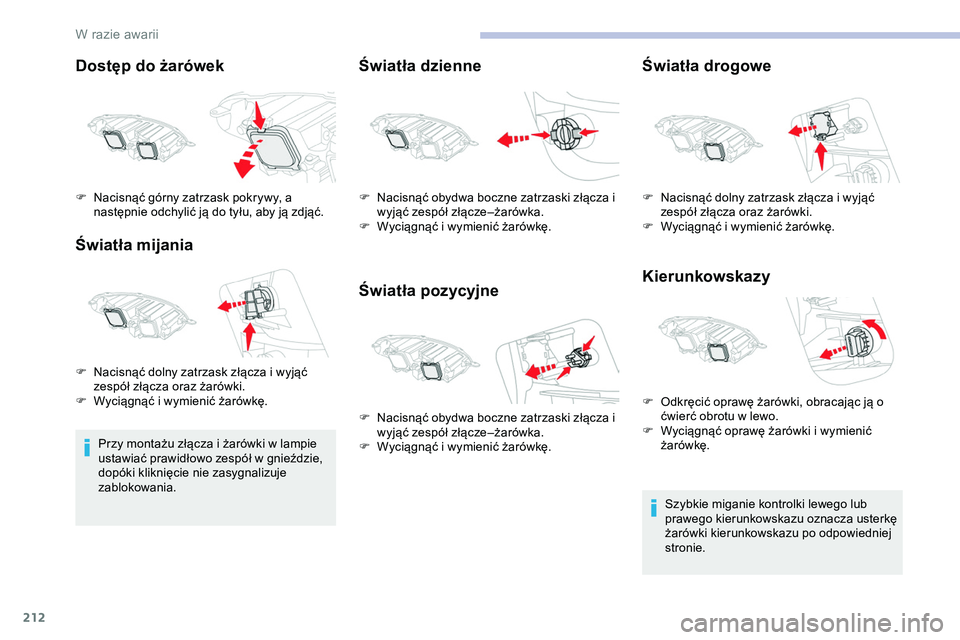

Dostęp do żarówek
Światła mijania
Przy montażu złącza i żarówki w lampie
ustawiać prawidłowo zespół w gnieździe,
dopóki kliknięcie nie zasygnalizuje
zablokowania.
Światła dzienne
Światła pozycyjneŚwiatła drogowe
Kierunkowskazy
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza usterkę
żarówki kierunkowskazu po odpowiedniej
stronie.
F

N

acisnąć górny zatrzask pokrywy, a
następnie odchylić ją do tyłu, aby ją zdjąć.
F

N

acisnąć dolny zatrzask złącza i wyjąć
zespół złącza oraz żarówki.
F

W

yciągnąć i wymienić żarówkę. F

N

acisnąć obydwa boczne zatrzaski złącza i
wyjąć zespół złącze –żarówka.
F

W

yciągnąć i wymienić żarówkę.
F

N

acisnąć obydwa boczne zatrzaski złącza i
wyjąć zespół złącze –żarówka.
F

W

yciągnąć i wymienić żarówkę. F

N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącza oraz żarówki.
F

W
yciągnąć i wymienić żarówkę.
F

O
dkręcić oprawę żarówki, obracając ją o
ćwierć obrotu w lewo.
F

W
yciągnąć oprawę żarówki i wymienić
żarówkę.
W

213

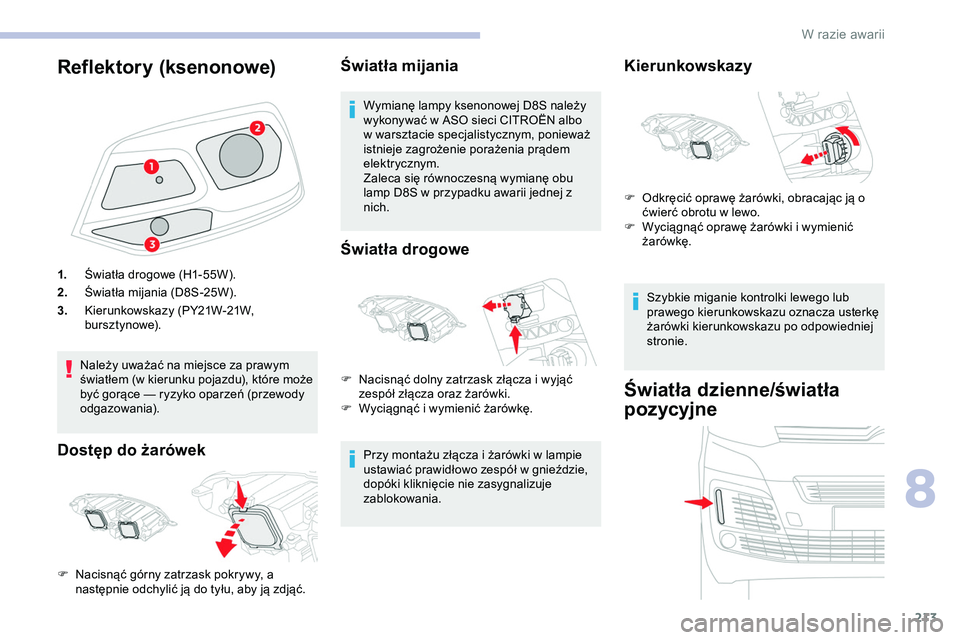

Reflektory (ksenonowe)
1.Światła drogowe (H1-55W).
2. Światła mijania (D8S-25W).
3. Kierunkowskazy (PY21W-21W,
b u r s z t y n owe).
Należy uważać na miejsce za prawym
światłem (w kierunku pojazdu), które może
być gorące — ryzyko oparzeń (przewody
odgazowania).
Dostęp do żarówek Światła mijania
Wymianę lampy ksenonowej D8S należy
wykonywać w ASO sieci CITROËN albo
w warsztacie specjalistycznym, ponieważ
istnieje zagrożenie porażenia prądem
elektr ycznym.
Zaleca się równoczesną wymianę obu
lamp D8S w przypadku awarii jednej z
nich.
Światła drogowe
Przy montażu złącza i żarówki w lampie
ustawiać prawidłowo zespół w gnieździe,
dopóki kliknięcie nie zasygnalizuje
zablokowania.
F

N

acisnąć górny zatrzask pokrywy, a
następnie odchylić ją do tyłu, aby ją zdjąć. F

N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącza oraz żarówki.
F

W
yciągnąć i wymienić żarówkę.
Kierunkowskazy
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza usterkę
żarówki kierunkowskazu po odpowiedniej
stronie.
Światła dzienne/światła
pozycyjne
F Odkręcić oprawę żarówki, obracając ją o
ćwierć obrotu w lewo.
F

W
yciągnąć oprawę żarówki i wymienić
żarówkę.
8
W razie awarii

214

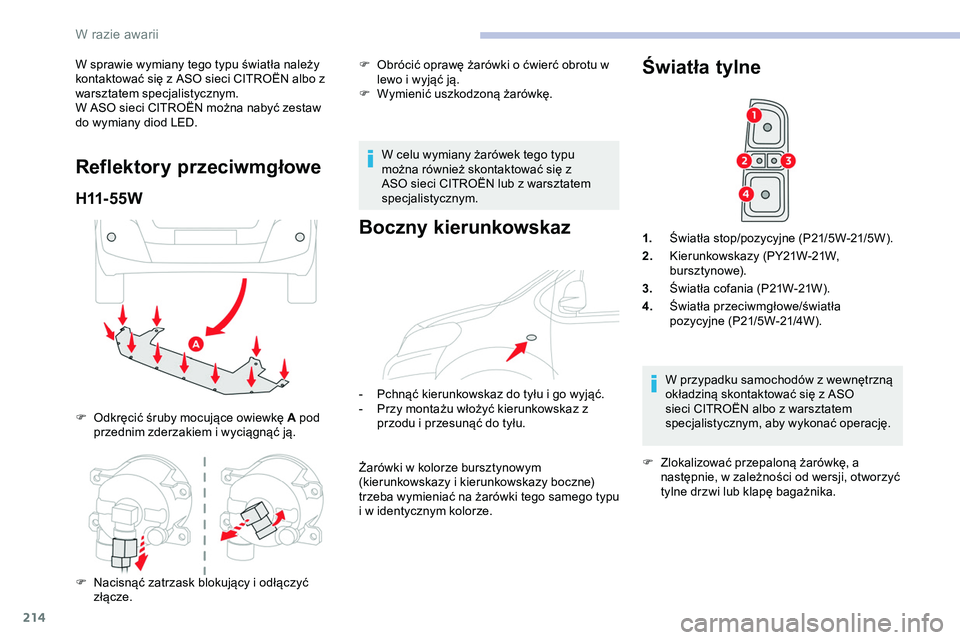

W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo z
warsztatem specjalistycznym.
W ASO sieci CITROËN można nabyć zestaw
do wymiany diod LED.
Reflektory przeciwmgłowe
H11- 5 5 W
F Odkręcić śruby mocujące owiewkę A pod przednim zderzakiem i wyciągnąć ją. F

O
brócić oprawę żarówki o ćwierć obrotu w
lewo i wyjąć ją.
F
W
ymienić uszkodzoną żarówkę.
W celu wymiany żarówek tego typu
można również skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Boczny kierunkowskaz
- Pchnąć kierunkowskaz do tyłu i go wyjąć.
- P rzy montażu włożyć kierunkowskaz z
przodu i przesunąć do tyłu.
Żarówki w kolorze bursztynowym
(kierunkowskazy i kierunkowskazy boczne)
trzeba wymieniać na żarówki tego samego typu
i w identycznym kolorze.
Światła tylne
1. Światła stop/pozycyjne (P21/5W-21/5W).
2. Kierunkowskazy (PY21W-21W,
b u r s z t y n owe).
3. Światła cofania (P21W-21W).
4. Światła przeciwmgłowe/światła
pozycyjne (P21/5W-21/4W).
W przypadku samochodów z wewnętrzną
okładziną skontaktować się z ASO
sieci CITROËN albo z warsztatem
specjalistycznym, aby wykonać operację.
F

Z
lokalizować przepaloną żarówkę, a
następnie, w zależności od wersji, otworzyć
tylne drzwi lub klapę bagażnika.
F

N

acisnąć zatrzask blokujący i odłączyć
złącze.
W razie awarii

215

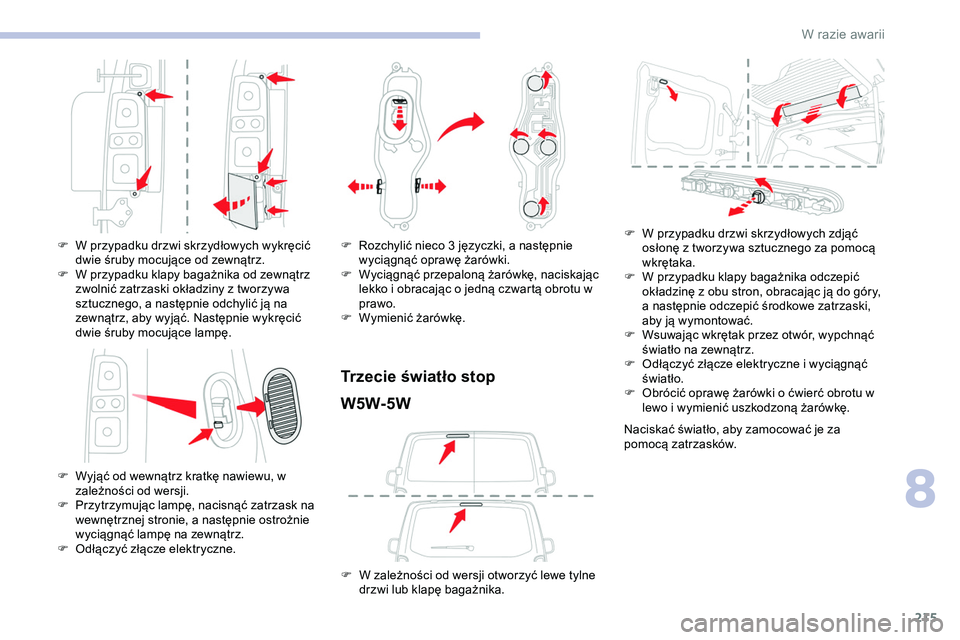

F W przypadku drzwi skrzydłowych wykręcić dwie śruby mocujące od zewnątrz.
F

W p
rzypadku klapy bagażnika od zewnątrz
zwolnić zatrzaski okładziny z tworzywa
sztucznego, a następnie odchylić ją na
zewnątrz, aby wyjąć. Następnie wykręcić
dwie śruby mocujące lampę.
F

W
yjąć od wewnątrz kratkę nawiewu, w
zależności od wersji.
F

P
rzytrzymując lampę, nacisnąć zatrzask na
wewnętrznej stronie, a następnie ostrożnie
wyciągnąć lampę na zewnątrz.
F

O
dłączyć złącze elektryczne. F
R ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F

W
yciągnąć przepaloną żarówkę, naciskając
lekko i obracając o jedną czwartą obrotu w
prawo.
F

W
ymienić żarówkę.
Trzecie światło stopW5W-5W
F W zależności od wersji otworzyć lewe tylne drzwi lub klapę bagażnika. F

W p
rzypadku drzwi skrzydłowych zdjąć
osłonę z tworzywa sztucznego za pomocą
wkrętaka.
F
W p
rzypadku klapy bagażnika odczepić
okładzinę z obu stron, obracając ją do góry,
a następnie odczepić środkowe zatrzaski,
aby ją wymontować.
F
W
suwając wkrętak przez otwór, wypchnąć
światło na zewnątrz.
F
O
dłączyć złącze elektryczne i wyciągnąć
światło.
F
O
brócić oprawę żarówki o ćwierć obrotu w
lewo i wymienić uszkodzoną żarówkę.
Naciskać światło, aby zamocować je za
pomocą zatrzasków.
8
W

216

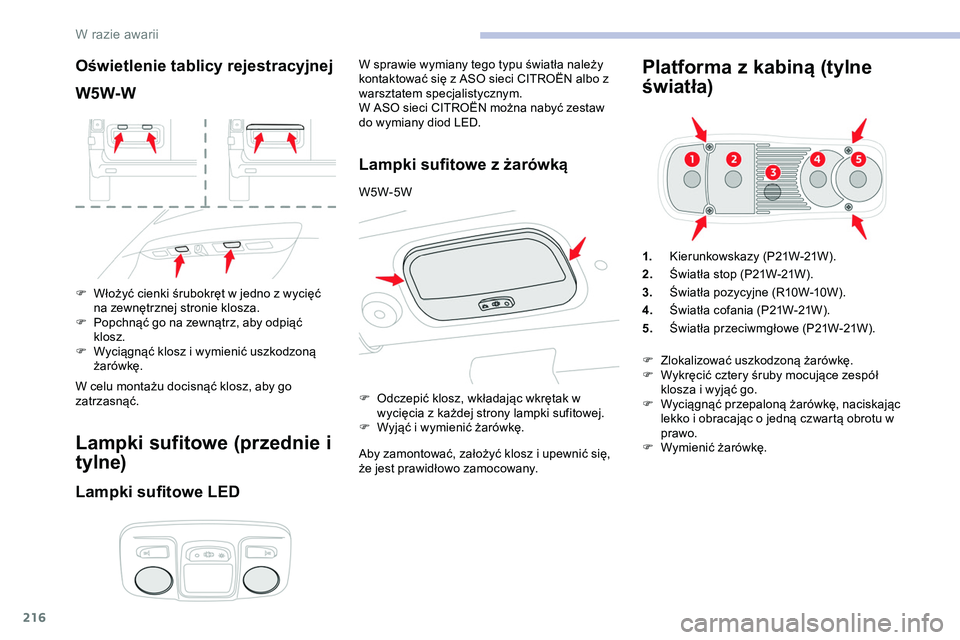

Oświetlenie tablicy rejestracyjnej
W5W-W
F Włożyć cienki śrubokręt w jedno z wycięć na zewnętrznej stronie klosza.
F

P
opchnąć go na zewnątrz, aby odpiąć
klosz.
F

W
yciągnąć klosz i wymienić uszkodzoną
żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
Lampki sufitowe (przednie i
t ylne)
Lampki sufitowe LED
W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo z
warsztatem specjalistycznym.
W ASO sieci CITROËN można nabyć zestaw
do wymiany diod LED.
Lampki sufitowe z żarówką
W5W-5W
Aby zamontować, założyć klosz i upewnić się,
że jest prawidłowo zamocowany.
Platforma z kabiną (tylne
światła)
1. K ier unkowskaz y (P21W-21W ).
2. Światła stop (P21W-21W).
3. Światła pozycyjne (R10W-10W).
4. Światła cofania (P21W-21W).
5. Światła przeciwmgłowe (P21W-21W).
F

O

dczepić klosz, wkładając wkrętak w
wycięcia z każdej strony lampki sufitowej.
F

W

yjąć i wymienić żarówkę. F

Z
lokalizować uszkodzoną żarówkę.
F

W
ykręcić cztery śruby mocujące zespół
klosza i wyjąć go.
F

W
yciągnąć przepaloną żarówkę, naciskając
lekko i obracając o jedną czwartą obrotu w
prawo.
F

W
ymienić żarówkę.
W razie awarii

217

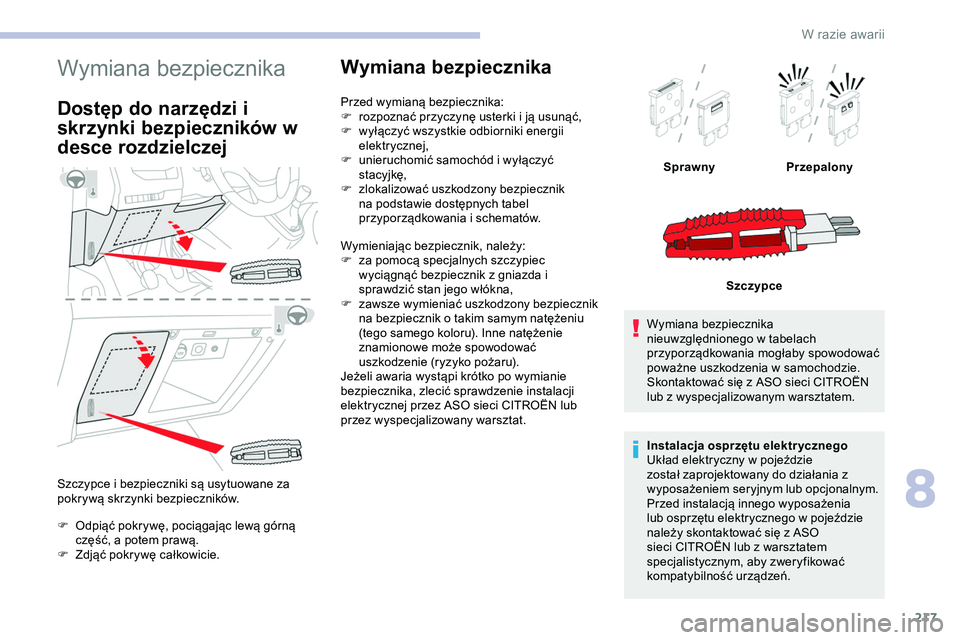

Wymiana bezpiecznika
Dostęp do narzędzi i
skrzynki bezpieczników w
desce rozdzielczej
Szczypce i bezpieczniki są usytuowane za
pokrywą skrzynki bezpieczników.
F
O
dpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
F

Z
djąć pokrywę całkowicie.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować uszkodzony bezpiecznik
na podstawie dostępnych tabel
przyporządkowania i schematów.
Wymieniając bezpiecznik, należy:
F

z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić stan jego włókna,
F

z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria wystąpi krótko po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO sieci CITROËN lub
przez wyspecjalizowany warsztat. Wymiana bezpiecznika
nieuwzględnionego w tabelach
przyporządkowania mogłaby spowodować
poważne uszkodzenia w samochodzie.
Skontaktować się z ASO sieci CITROËN
lub z wyspecjalizowanym warsztatem.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe
został zaprojektowany do działania z
wyposażeniem seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym, aby zweryfikować
kompatybilność urządzeń.Sprawny
Przepalony
Szczypce
8
W

218
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËN
i zainstalowanego niezgodnie ze
specyfikacjami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10 miliamperów.
Aby uzyskać szczegółowe informacje
odnośnie do montażu haka holowniczego
i wyposażenia typu TA XI, prosimy
kontaktować się z ASO sieci CITROËN.

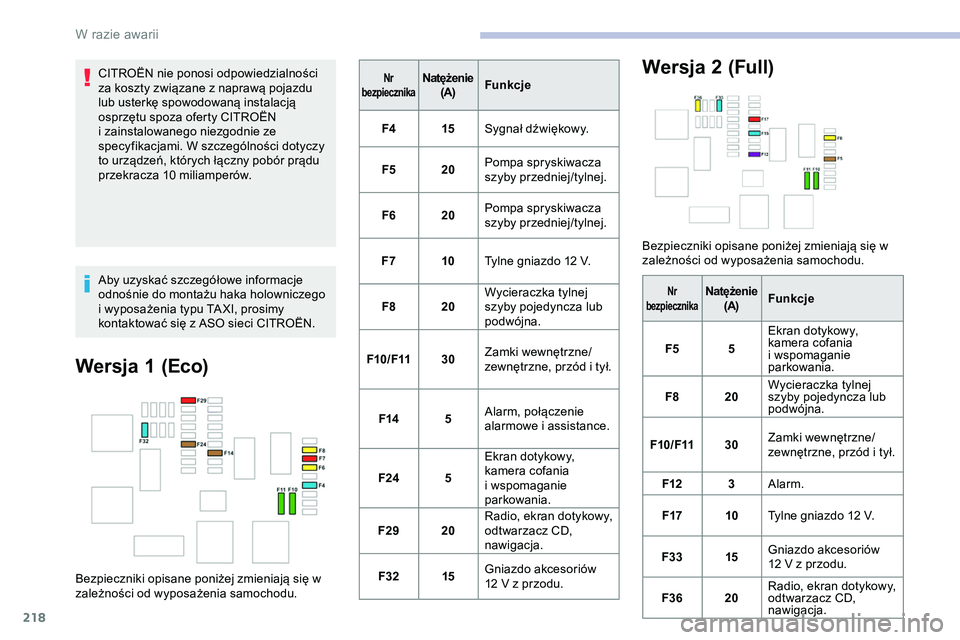

Wersja 1 (Eco)
Bezpieczniki opisane poniżej zmieniają się w
zależności od wyposażenia samochodu.
Nr
bezpiecznikaNatężenie (A) Funkcje
F4 15Sygnał dźwiękowy.
F5 20Pompa spryskiwacza
szyby przedniej/tylnej.
F6 20Pompa spryskiwacza
szyby przedniej/tylnej.
F7 10Tylne gniazdo 12
V.
F8 20Wycieraczka tylnej
szyby pojedyncza lub
podwójna.
F10/F11 30Zamki wewnętrzne/
zewnętrzne, przód i tył.
F14 5Alarm, połączenie
alarmowe i assistance.
F24 5Ekran dotykowy,
kamera cofania
i wspomaganie
parkowania.
F29 20Radio, ekran dotykowy,
odtwarzacz CD,
nawigacja.
F32 15Gniazdo akcesoriów
12
V z przodu.Wersja 2 (Full)
Bezpieczniki opisane poniżej zmieniają się w
zależności od wyposażenia samochodu.
Nr
bezpiecznikaNatężenie (A) Funkcje
F5 5Ekran dotykowy,
kamera cofania
i wspomaganie
parkowania.
F8 20Wycieraczka tylnej
szyby pojedyncza lub
podwójna.
F10/F11 30Zamki wewnętrzne/
zewnętrzne, przód i tył.
F12 3Alarm.
F17 10Tylne gniazdo 12
V.
F33 15Gniazdo akcesoriów
12
V z przodu.
F36 20Radio, ekran dotykowy,
odtwarzacz CD,
nawigacja.
W razie awarii
