CITROEN JUMPER DISPATCH 2020 InstruktionsbÖcker (in Swedish)

179
Funktionen kompletterar ljudsignalen genom
visning av segment på skärmen som rör sig
allt närmare bilen (grön färg: hinder på längst
avstånd; gul färg: hinder på nära håll; röd färg:
hinder på mycket nära håll).
I positionen närmast hindret visas symbolen för
"fara" på skärmen.
Parkeringssensorer fram
I tillägg till parkeringssensorerna bak, kan
även hinder framför bilen detekteras av
parkeringssensorer fram i hastigheter under
10

km/h.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger 10
km/h.
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret i förhållande till bilen,
framför eller bakom.
Aktivering/urkoppling
Utan ljudsystem
Med ljudsystem eller pekskärm
Aktivering eller inaktivering utförs
via bilens inställningsmeny.
Parkeringssensorerna bak inaktiveras
automatiskt om en släpvagn eller en
cykelhållare ansluts till en dragkrok som
har installerats i enlighet med tillverkarens
rekommendationer.
Funktionsbegränsningar
F Tryck på den här knappen för att inaktivera eller återaktivera systemet.
Kontrollampan lyser när systemet är
inaktiverat . -

V
issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
-
L
jud från exempelvis bullriga fordon och
maskiner (t.ex. lastbilar, tryckluftsborrar
etc.) kan störa fordonets sensorer.
-
V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
-
A
nsamlad snö eller döda löv på vägytan kan
störa fordonets sensorer.
-
E
n stöt framifrån eller bakifrån kan påverka
sensorinställningarna som systemet inte
alltid känner av: avståndsmätningar kan bli
felaktiga.
-

F
ordonets lutning om bagagerummet är
överfullt kan störa avståndsmätningen.
-

S
ensorerna kan påverkas av dåliga
väderförhållanden (kraftigt regn, tjock
dimma, snö etc.).
6
Körning

180
Funktionsfel
Backkamera med visning
i backspegeln
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp.
Backkameran aktiveras automatiskt när
backväxeln läggs i. Om ett funktionsfel uppstår vid
iläggning av backväxeln, tänds denna
varningslampa på instrumentpanelen,
ett meddelande visas och en
ljudsignal hörs (kort pip).
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemet. Funktionen kan kompletteras med
parkeringssensorer.
Bilden visas på den invändiga backspegeln.
Strecken återges som en linjemarkering
”på marken” och kan inte användas för
bestämma bilens position i förhållande till
höga hinder (t.ex. andra fordon).
Det är normalt med en viss för vrängning
av bilden.
Det är normalt att en del av
registreringsskylten syns längst ned på
skärmen.
Öppning av baklucka eller bakdörr
(beroende på utrustning) kan störa
visningen.
Ta hänsyn till det utrymme som krävs för
öppning av en skåpdörr.
De blå linjerna ( 1) representerar bilens bredd
inklusive sidospeglar.
Den röda linjen ( 2) representerar ett avstånd
på 30 cm från bakre stötfångaren och de tunna
blå linjerna visar ett avstånd på 1 m ( A) och
2
m (B). Kontrollera regelbundet att kameralinsen
är ren.
Rengör backkameran regelbundet med en
torr, mjuk trasa.
Backkamera
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp
.
Körning

181
När motorn är igång och backväxeln läggs i kan
systemet visa omgivningen närmast bilen på
pekskärmen med hjälp av en kamera som sitter
bak på bilen.
Skärmen är uppdelad i två delar: till vänster
finns en vy beroende av sammanhang, till
höger en vy av bilen och närområdet uppifrån.Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-


standardvy,
-
1
80° vy,
-
i
nzoomad vy.
AUTO-läget är aktiverat som standard.
I detta läge väljer systemet den bästa
vyn (standard eller zoom) beroende på
informationen från parkeringssensorerna.
Du kan när som helst under manövern ändra
typ av vy.
Funktionens inställning sparas inte när
tändningen stängs av.
Funktionsprincip
En bild ovanifrån av omgivningen återskapas
(visas mellan blå ramar) i realtid medan du
manövrerar bilen.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i närheten.
Bilden raderas automatiskt om bilen står
parkerad för länge.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
Visningen försvinner om hastigheten
överstiger cirka 10
km/h.
Funktionen stängs av automatiskt 7
sekunder efter att backväxeln inte längre
är i, eller om en dörr eller bakluckan
öppnas.
Aktivering
Aktivering är automatisk vid backning när du
kör i en hastighet under 10 km/h.
Med hjälp av backkameran registreras
omgivningen vid manövrering i låg hastighet
6
Körning

182

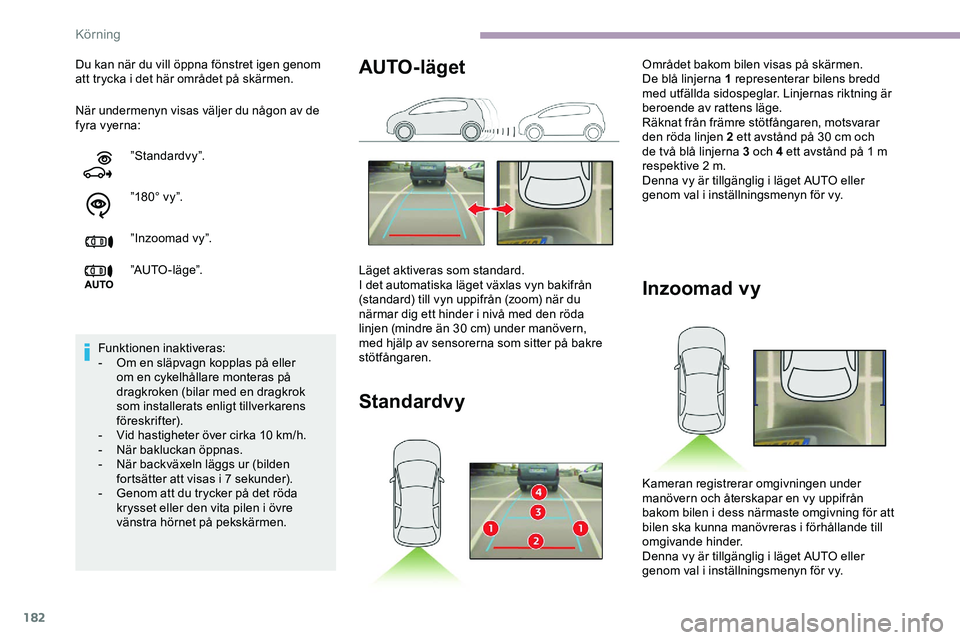

När undermenyn visas väljer du någon av de
fyra vyerna: Du kan när du vill öppna fönstret igen genom
att trycka i det här området på skärmen.”Standardvy”.
”180° vy”.
”Inzoomad vy”.
”AUTO-läge”.
Funktionen inaktiveras:
-

O
m en släpvagn kopplas på eller
om en cykelhållare monteras på
dragkroken (bilar med en dragkrok
som installerats enligt tillverkarens
föreskrifter).
-

V
id hastigheter över cirka 10 km/h.
-
N

är bakluckan öppnas.
-

N
är backväxeln läggs ur (bilden
fortsätter att visas i 7 sekunder).
-

G
enom att du trycker på det röda
krysset eller den vita pilen i övre
vänstra hörnet på pekskärmen.
Inzoomad vy
Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
AUTO-läget
Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder i nivå med den röda
linjen (mindre än 30 cm) under manövern,
med hjälp av sensorerna som sitter på bakre
stötfångaren.
Standardvy
Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och
de två blå linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
Körning

183
180°- v y
Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
Snabbstartsläge
I det här läget visas den sammansatta vyn
(vänster bild) och vyn ovanifrån efter bara
några ögonblick.
Ett meddelande ber dig kontrollera
omgivningen innan du börjar manövern. Den består av 3 zoner: vänster A
, mitten B och
höger C .
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
6
Körning

PÅFYLLNING MED
FÖRTROENDE
MED TOTAL QUARTZ-
SMÖRJMEDEL
I mer än 45 år har TOTAL och
CITROËN delat samma basvärden:
perfektion, kreativitet och tekniska
innovationer.
I den här andan har TOTAL utvecklat
ett sortiment med TOTAL QUARTZ-
smörjmedel som är optimerat för
CITROËN-motorer, och som gör
dem ännu mer bränslesnåla och
miljövänliga.
TOTAL och CITROËN testar
tillförlitligheten och prestandan på sina
produkter under motorsporttävlingar
under extrema förhållanden.
Välj smörjmedel från TOTAL
QUARTZ för att ge din motor
optimal livslängd och prestanda.

185
Bränslekompatibilitet
Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd
form är strängt förbjuden (risk för skador i
motorn och bränslesystemet).
De enda dieseltillsatser som är godkända
är sådana som uppfyller standarden
B715000.
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin
i s ommardiesel, vilket kan medföra att
motorn fungerar felaktigt. Under dessa
temperaturförhållanden ska du tanka
vinterdiesel och fylla upp mer än hälften av
tanken.
Vid temperaturer under -15
°C bör du parkera
bilen i ett uppvärmt garage för att undvika
startproblem.
Utlandsresor
Vissa bränslen kan skada motorn i din bil.
I vissa länder kan det vara nödvändigt
att använda en speciell typ av bränsle
(specifikt oktantal, specifik kommersiell
beteckning etc.) för att säkerställa att
motorn fungerar normalt.
Kontakta återförsäljaren för ytterligare
information.
Dieselbränslen som uppfyller standarderna
EN590, EN16734 och EN16709 och som
innehåller upp till 7

%, 10

%, 20

% respektive
30

% fettsyrametylestrar. Användning
av bränslena B20 eller B30, även om de
bara används ibland, kräver särskilda
underhållsåtgärder enligt serviceschemat för
”Krävande körning”.
Paraffindiesel som uppfyller standarden
EN159 40.
Påfyllning
Tankens volym: cirka 69 liter.
Reser vnivå: 6 liter.
Låg bränslenivå
När bränslet sjunkit
till reservnivån tänds
varningslampan på
instrumentpanelen, åtföljt
av en ljudsignal och ett
meddelande.
Stop & Star t
Tanka aldrig bilen när motorn står i STOP-
läget. Stäng alltid av tändningen med
knappen.
När lampan tänds första gången finns det
mindre än 8 liter kvar i tanken.
Du måste snarast tanka bilen för att undvika
bränslestopp.
7
Praktisk information

186
Påfyllning
Du måste tanka minst 8 liter för att påfyllningen
ska registreras av bränslenivåmätaren.
När tanklocket öppnas kan det höras ett
ljud när luft sugs in i tanken. Undertrycket
är helt normalt och beror på tätheten i
bränslesystemet.
F
S
täng av motorn.
F

P
å bilar med nyckelfritt lås- och startsystem
ska bilen låsas upp.
F

M
ed en vanlig nyckel sätter du i den i låset
och vrider den åt vänster. F

S
ätt tillbaka locket och stäng det genom att
vrida det åt höger.
F T ryck på tankluckan för att stänga den igen
(bilen ska vara olåst).
Om bilen är utrustad med en skjutdörr på
vänster sida ska du inte öppna den medan
tankluckan är öppen (det finns risk för att
tankluckan, skjutdörren och personen som
fyller på bränsle skadas).
Om tankluckan är öppen och du försöker
öppna vänster sidoskjutdörr, förhindrar en
mekanism att dörren öppnas.
Dörren kan öppnas halvvägs.
Med mekanisk dörr: stäng tankluckan för
att använda dörren.
Med elstyrd dörr: stäng tankluckan och
tryck på en öppningsknapp för att använda
dörren.
F

Ö
ppna tankluckan. F

S
kruva loss locket och placera det på
hållaren på tankluckan.
F

S
tick in munstycket så långt det går (så att
det trycker undan metallocket A ).
F

T
anka. Försök inte fortsätta efter att
munstycket har stoppat tre gånger, det kan
leda till funktionsstörningar.
Praktisk information

187
Bilen har en katalysator som minskar
förekomsten av skadliga ämnen i avgaserna.Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du star tar
motorn.
Avstängning av
bränsleförsörjning
Bilen är utrustad med ett säkerhetssystem som
stänger av bränsletillförseln vid en kollision.
Feltankningsskydd för
dieselmotor
Bilar med dieselmotorer har ett mekaniskt
hinder för att undvika tankning av bensin.
Tankning av bensin kan skada motorn.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort. Det går fortfarande att använda en
reser vdunk för att fylla på tanken
långsamt.
Gör så här för att bränslet ska rinna
ner ordentligt: för in reser vdunkens
munstycke utan att trycka det direkt mot
feltankningsskyddets spjäll.Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Alla bilar med dieselmotor är inte
utrustade med feltankningsskydd, så
vid utlandsresor rekommenderas du att
kontakta en CITROËN-åter försäljare för
att ta reda på om din bil är anpassad för
bränslestationerna i det land som du ska
köra i.
När ett bensinmunstycke förs in i dieseltanken
kommer det i kontakt med ett spjäll. Systemet
förblir stängt och förhindrar påfyllning.
Försök i så fall inte att tvinga
in munstycket, utan byt till ett
dieselmunstycke.
Snökedjor
Använd snökedjor vid vinterförhållanden
för bättre väggrepp och styrbarhet vid
inbromsning.
Snökedjorna ska enbart monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ de specifika bestämmelser som gäller
i varje land vid användning av snökedjor
och respektera den högsta tillåtna
hastigheten.
7
Praktisk information

188
Monteringstips
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

B
örja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck eller
vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen
del av kedjan eller fästanordningarna
kommer i kontakt med fälgen. Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med:
Du kan också använda snöstrumpor.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för mer
information.
Originaldäckens
dimensioner Typ av snökedja
215/65 R16 12 mm länk
215/60 R17 KONIG K-SUMMIT
VA N K8 4
2 2 5 / 5 5 R17
Dragkrok
Lastfördelning
F
F ördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet,
utan att det överskrids.
Lufttätheten minskar med höjden över havet
och så även motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10


%
för varje extra 1
000 meter över havet. Använd dragkrokar och tillhörande
omodifierade elsatser som är godkänts
av CITROËN. Vi rekommenderar att
monteringen utförs av en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Monteras dragkroken av någon annan
än en CITROËN-verkstad, måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.
Vissa körhjälpfunktioner eller funktioner
för hjälp vid manövrering inaktiveras
automatiskt om en godkänd dragkrok
används.
Observera den maximala släpvagnsvikten
som visas på din bils registreringsbevis,
på tillverkardekalen samt i avsnittet
Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultr ycket (dragkrok) ska även de
tillbehör som används (cykelhållare,
dragkärror etc.) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Praktisk information
