CITROEN JUMPER DISPATCH 2020 Kezelési útmutató (in Hungarian)

209

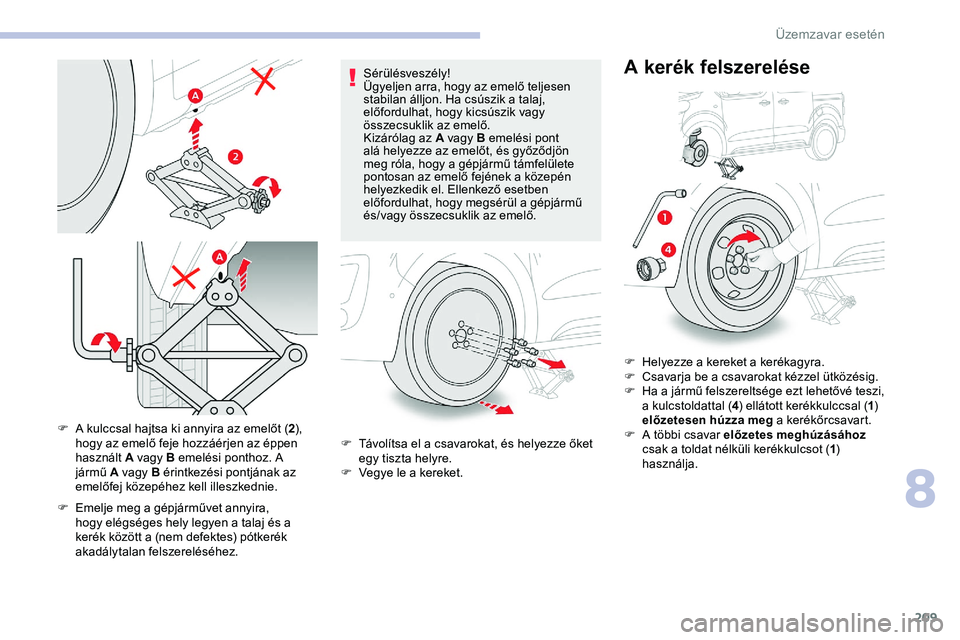

F A kulccsal hajtsa ki annyira az emelőt (2),
hogy az emelő feje hozzáérjen az éppen
használt


A vagy B emelési ponthoz. A
jármű
A vagy B érintkezési pontjának az
emelőfej közepéhez kell illeszkednie.
F

E
melje meg a gépjárművet annyira,
hogy elégséges hely legyen a talaj és a
kerék között a (nem defektes) pótkerék
akadálytalan felszereléséhez. Sérülésveszély!
Ügyeljen arra, hogy az emelő teljesen
stabilan álljon. Ha csúszik a talaj,
előfordulhat, hogy kicsúszik vagy
összecsuklik az emelő.
Kizárólag az
A vagy B emelési pont
alá helyezze az emelőt, és győződjön
meg róla, hogy a gépjármű támfelülete
pontosan az emelő fejének a közepén
helyezkedik el. Ellenkező esetben
előfordulhat, hogy megsérül a gépjármű
és/vagy összecsuklik az emelő.
F T ávolítsa el a csavarokat, és helyezze őket
egy tiszta helyre.
F

V
egye le a kereket.F

H
elyezze a kereket a kerékagyra.
F
C
savarja be a csavarokat kézzel ütközésig.
F
H
a a jármű felszereltsége ezt lehetővé teszi,
a kulcstoldattal ( 4) ellátott kerékkulccsal ( 1)
előzetesen húzza meg a kerékőrcsavart.
F A t öbbi csavar előzetes meghúzásához
csak a toldat nélküli kerékkulcsot ( 1)
használja.
A kerék felszerelése
8
Üzemzavar esetén

210

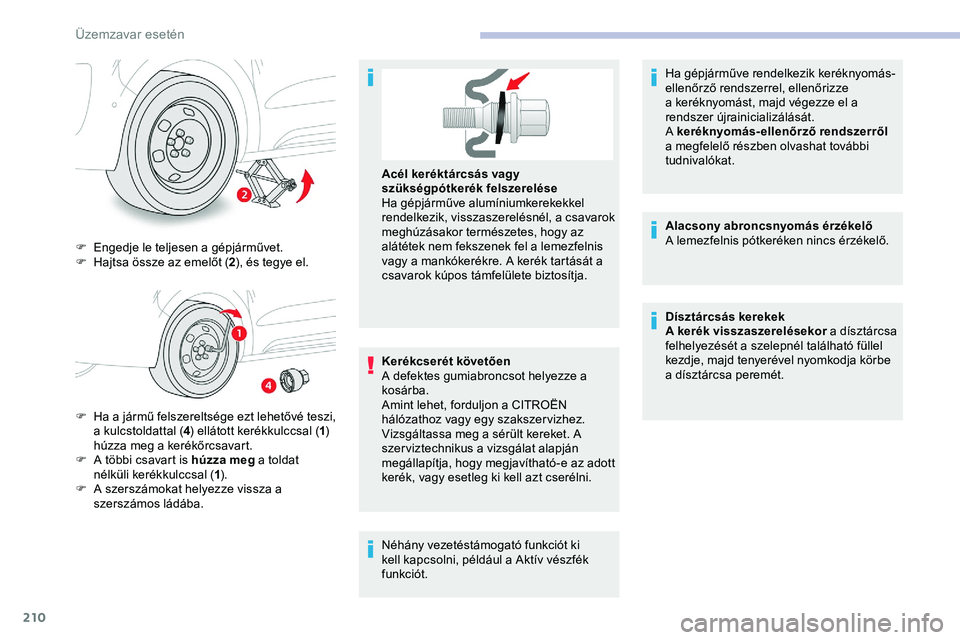

F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt ( 2), és tegye el.
F

H
a a jármű felszereltsége ezt lehetővé teszi,
a kulcstoldattal ( 4) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart.
F

A t
öbbi csavart is húzza meg a toldat
nélküli kerékkulccsal ( 1).
F

A s
zerszámokat helyezze vissza a
szerszámos ládába. Kerékcserét követően
A defektes gumiabroncsot helyezze a
kosárba.
Amint lehet, forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.
Vizsgáltassa meg a sérült kereket. A
szer viztechnikus a vizsgálat alapján
megállapítja, hogy megjavítható-e az adott
kerék, vagy esetleg ki kell azt cserélni. Acél keréktárcsás vagy
szükségpótkerék felszerelése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a csavarok
meghúzásakor természetes, hogy az
alátétek nem fekszenek fel a lemezfelnis
vagy a mankókerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Néhány vezetéstámogató funkciót ki
kell kapcsolni, például a Aktív vészfék
funkciót.Ha gépjárműve rendelkezik keréknyomás-
ellenőrző rendszerrel, ellenőrizze
a keréknyomást, majd végezze el a
rendszer újrainicializálását.
A keréknyomás-ellenőrző rendszerről

a megfelelő részben olvashat további
tudnivalókat.
Alacsony abroncsnyomás érzékelő
A lemezfelnis pótkeréken nincs érzékelő.
Dísztárcsás kerekek
A kerék visszaszerelésekor a dísztárcsa
felhelyezését a szelepnél található füllel
kezdje, majd tenyerével nyomkodja körbe
a dísztárcsa peremét.
Üzemzavar esetén

211

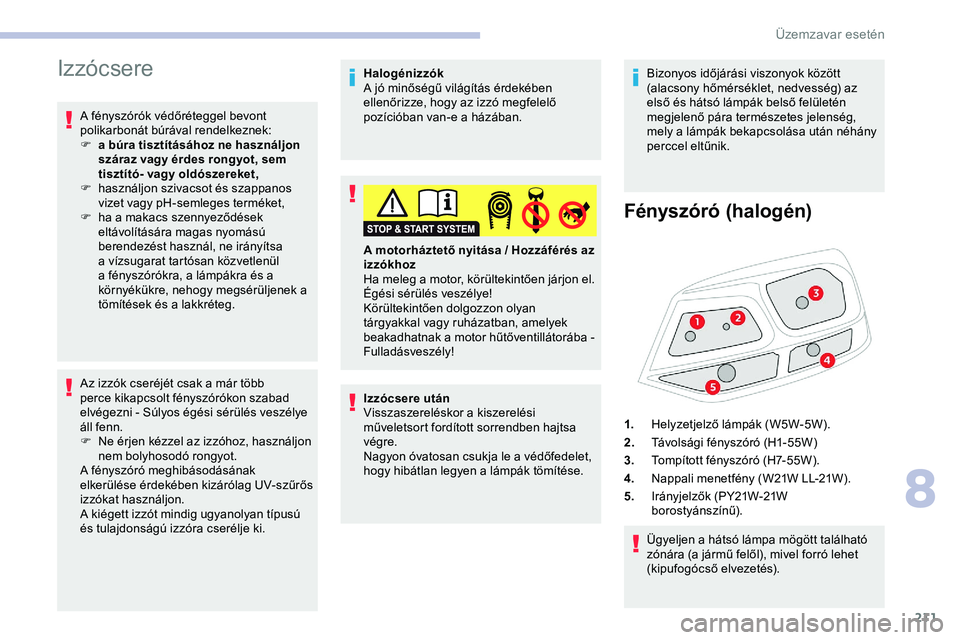

Izzócsere
A fényszórók védőréteggel bevont
polikarbonát búrával rendelkeznek:
F
a
búra tisztításához ne használjon
száraz vagy érdes rongyot, sem
tisztító- vagy oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek a
tömítések és a lakkréteg.
Az izzók cseréjét csak a már több
perce kikapcsolt fényszórókon szabad
elvégezni
- Súlyos égési sérülés veszélye
áll fenn.
F

N
e érjen kézzel az izzóhoz, használjon
nem bolyhosodó rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-szűrős
izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki. Halogénizzók
A jó minőségű világítás érdekében
ellenőrizze, hogy az izzó megfelelő
pozícióban van-e a házában.
Izzócsere után
Visszaszereléskor a kiszerelési
műveletsort fordított sorrendben hajtsa
végre.
Nagyon óvatosan csukja le a védőfedelet,
hogy hibátlan legyen a lámpák tömítése. A motorháztető nyitása / Hozzáférés az
izzókhoz
Ha meleg a motor, körültekintően járjon el.
Égési sérülés veszélye!
Körültekintően dolgozzon olyan
tárgyakkal vagy ruházatban, amelyek
beakadhatnak a motor hűtőventillátorába -
Fulladásveszély!
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után néhány
perccel eltűnik.
Fényszóró (halogén)
Ügyeljen a hátsó lámpa mögött található
zónára (a jármű felől), mivel forró lehet
(kipufogócső elvezetés).
1.
Helyzetjelző lámpák (W5W-5W).
2. Távolsági fényszóró (H1-55W)
3. Tompított fényszóró (H7-55W).
4. Nappali menetfény (W21W LL-21W).
5. Irányjelzők (PY21W-21W
borostyánszínű).
8
Üzemzavar esetén

212

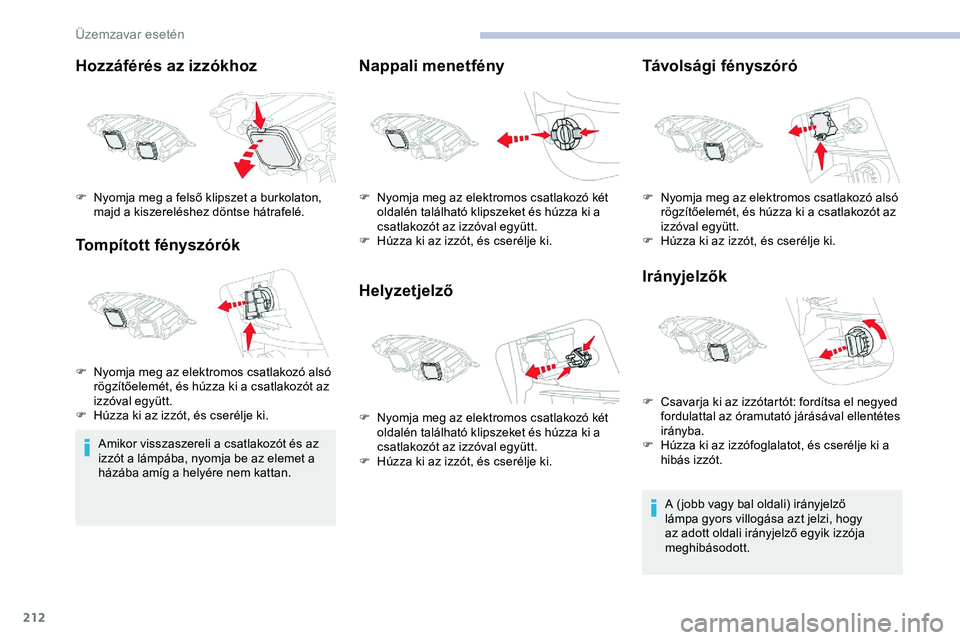

Hozzáférés az izzókhoz
Tompított fényszórók
Amikor visszaszereli a csatlakozót és az
izzót a lámpába, nyomja be az elemet a
házába amíg a helyére nem kattan.
Nappali menetfény
HelyzetjelzőTávolsági fényszóró
Irányjelzők
A ( jobb vagy bal oldali) irányjelző
lámpa gyors villogása azt jelzi, hogy
az adott oldali irányjelző egyik izzója
meghibásodott.
F

N

yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

N

yomja meg az elektromos csatlakozó alsó
rögzítőelemét, és húzza ki a csatlakozót az
izzóval együtt.
F

H

úzza ki az izzót, és cserélje ki. F

N

yomja meg az elektromos csatlakozó két
oldalén található klipszeket és húzza ki a
csatlakozót az izzóval együtt.
F

H

úzza ki az izzót, és cserélje ki.
F

N

yomja meg az elektromos csatlakozó két
oldalén található klipszeket és húzza ki a
csatlakozót az izzóval együtt.
F

H

úzza ki az izzót, és cserélje ki. F

N
yomja meg az elektromos csatlakozó alsó
rögzítőelemét, és húzza ki a csatlakozót az
izzóval együtt.
F

H
úzza ki az izzót, és cserélje ki.
F

C
savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

H
úzza ki az izzófoglalatot, és cserélje ki a
hibás izzót.
\334

213

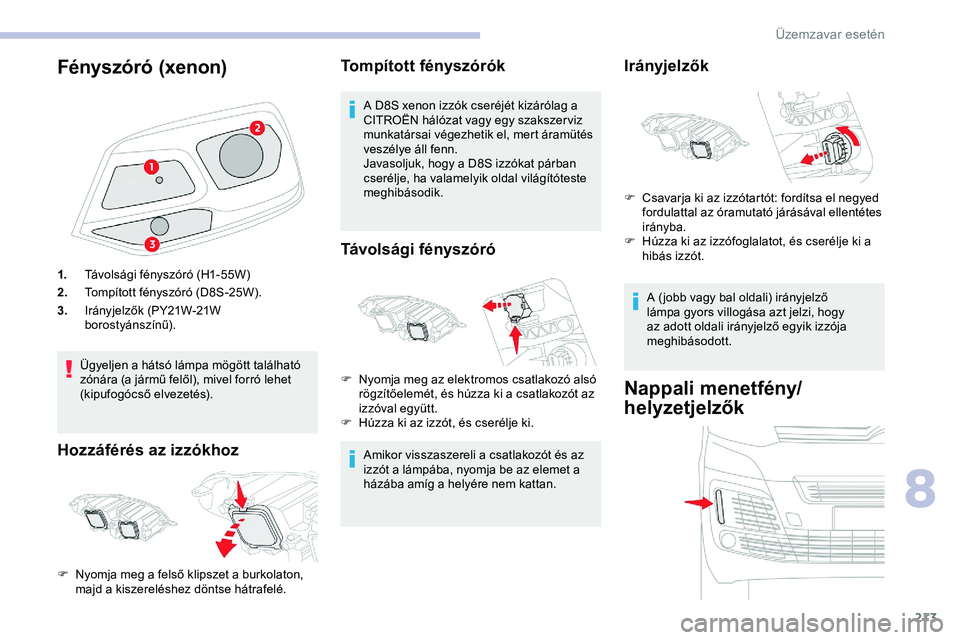

Fényszóró (xenon)
1.Távolsági fényszóró (H1-55W)
2. Tompított fényszóró (D8S-25W).
3. Irányjelzők (PY21W-21W
borostyánszínű).
Ügyeljen a hátsó lámpa mögött található
zónára (a jármű felől), mivel forró lehet
(kipufogócső elvezetés).
Hozzáférés az izzókhoz Tompított fényszórók
A D8S xenon izzók cseréjét kizárólag a
CITROËN hálózat vagy egy szakszer viz
munkatársai végezhetik el, mert áramütés
veszélye áll fenn.
Javasoljuk, hogy a D8S izzókat párban
cserélje, ha valamelyik oldal világítóteste
meghibásodik.
Távolsági fényszóró
Amikor visszaszereli a csatlakozót és az
izzót a lámpába, nyomja be az elemet a
házába amíg a helyére nem kattan.
F

N

yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé. F

N
yomja meg az elektromos csatlakozó alsó
rögzítőelemét, és húzza ki a csatlakozót az
izzóval együtt.
F

H
úzza ki az izzót, és cserélje ki.
Irányjelzők
A ( jobb vagy bal oldali) irányjelző
lámpa gyors villogása azt jelzi, hogy
az adott oldali irányjelző egyik izzója
meghibásodott.
Nappali menetfény/
helyzetjelzők
F Csavarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

H
úzza ki az izzófoglalatot, és cserélje ki a
hibás izzót.
8
Üzemzavar esetén

214
Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A LED-ek cseréjéhez szükséges készlet egy
CITROËN márkaszervizben szerezhető be.

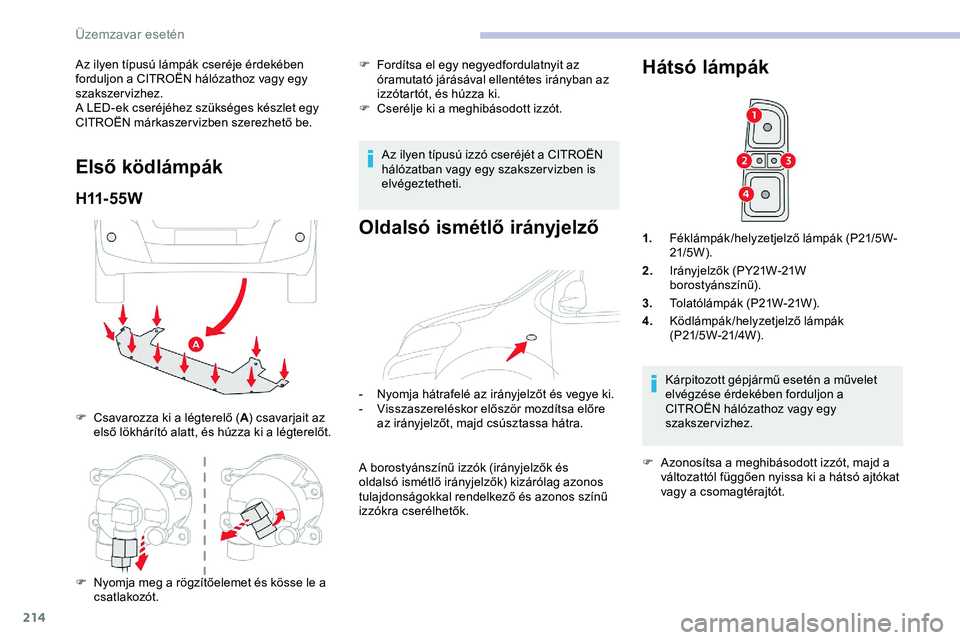

Első ködlámpák
H11- 5 5 W
F Csavarozza ki a légterelő (A) csavarjait az
első lökhárító alatt, és húzza ki a légterelőt. F

F
ordítsa el egy negyedfordulatnyit az
óramutató járásával ellentétes irányban az
izzótartót, és húzza ki.
F
C
serélje ki a meghibásodott izzót.
Az ilyen típusú izzó cseréjét a CITROËN
hálózatban vagy egy szakszer vizben is
elvégeztetheti.
Oldalsó ismétlő irányjelző
- Nyomja hátrafelé az irányjelzőt és vegye ki.
- V isszaszereléskor először mozdítsa előre
az irányjelzőt, majd csúsztassa hátra.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Hátsó lámpák
1. Féklámpák/helyzetjelző lámpák (P21/5W-
21/5W ).
2. Irányjelzők (PY21W-21W
borostyánszínű).
3. Tolatólámpák (P21W-21W).
4. Ködlámpák/helyzetjelző lámpák
(P21/5W-21/4W ).
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
F

A
zonosítsa a meghibásodott izzót, majd a
változattól függően nyissa ki a hátsó ajtókat
vagy a csomagtérajtót.
F

N

yomja meg a rögzítőelemet és kösse le a
csatlakozót.
Üzemzavar esetén

215

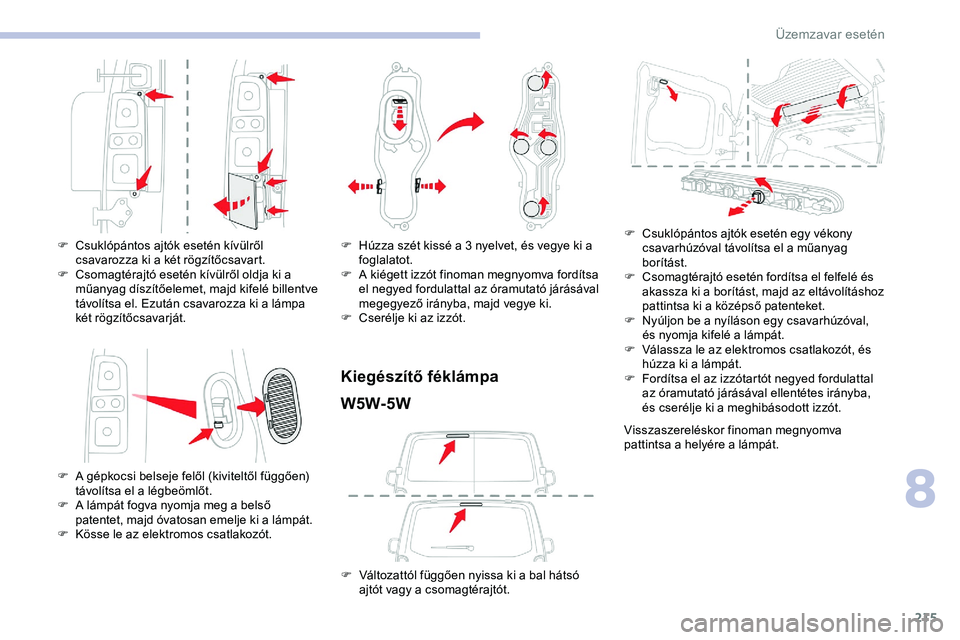

F Csuklópántos ajtók esetén kívülről csavarozza ki a két rögzítőcsavart.
F

C
somagtérajtó esetén kívülről oldja ki a
műanyag díszítőelemet, majd kifelé billentve
távolítsa el. Ezután csavarozza ki a lámpa
két rögzítőcsavarját.
F

A g
épkocsi belseje felől (kiviteltől függően)
távolítsa el a légbeömlőt.
F

A l
ámpát fogva nyomja meg a belső
patentet, majd óvatosan emelje ki a lámpát.
F

K
össe le az elektromos csatlakozót. F
H úzza szét kissé a 3 nyelvet, és vegye ki a
foglalatot.
F

A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F

C
serélje ki az izzót.
Kiegészítő féklámpaW5W-5W
F Változattól függően nyissa ki a bal hátsó ajtót vagy a csomagtérajtót. F

C
suklópántos ajtók esetén egy vékony
csavarhúzóval távolítsa el a műanyag
borítást.
F
C
somagtérajtó esetén fordítsa el felfelé és
akassza ki a borítást, majd az eltávolításhoz
pattintsa ki a középső patenteket.
F
N
yúljon be a nyíláson egy csavarhúzóval,
és nyomja kifelé a lámpát.
F
V
álassza le az elektromos csatlakozót, és
húzza ki a lámpát.
F
F
ordítsa el az izzótartót negyed fordulattal
az óramutató járásával ellentétes irányba,
és cserélje ki a meghibásodott izzót.
Visszaszereléskor finoman megnyomva
pattintsa a helyére a lámpát.
8
Üzemzavar esetén

216

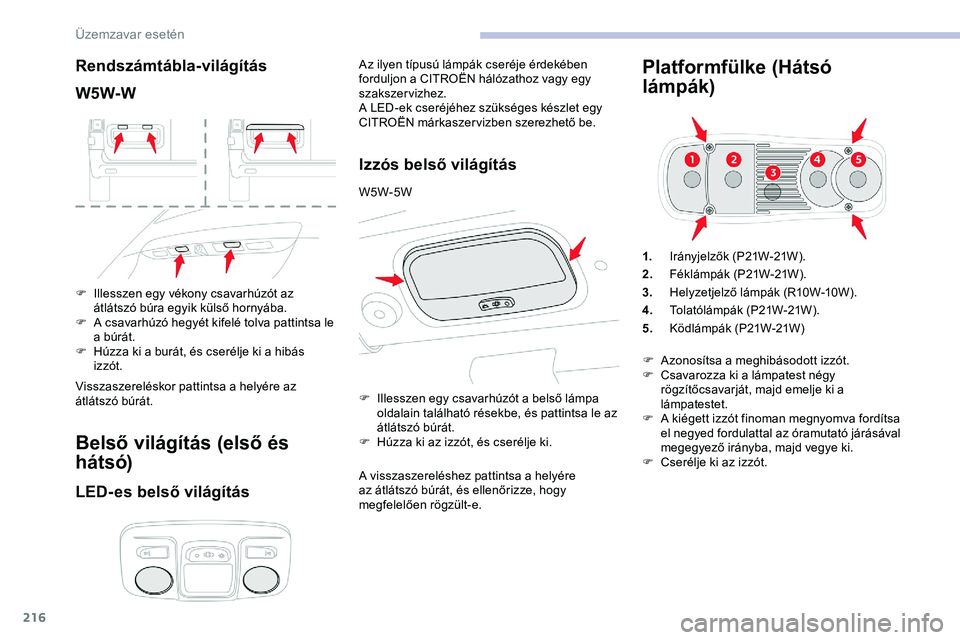

Rendszámtábla-világítás
W5W-W
F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a búrát.
F

H
úzza ki a burát, és cserélje ki a hibás
izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
Belső világítás (első és
hátsó)
LED- es belső világítás
Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A LED-ek cseréjéhez szükséges készlet egy
CITROËN márkaszervizben szerezhető be.
Izzós belső világítás
W5W-5W
A visszaszereléshez pattintsa a helyére
az átlátszó búrát, és ellenőrizze, hogy
megfelelően rögzült-e.
Platformfülke (Hátsó
lámpák)
1. Irányjelzők (P21W-21W ).
2. Féklámpák (P21W-21W).
3. Helyzetjelző lámpák (R10W-10W).
4. Tolatólámpák (P21W-21W).
5. Ködlámpák (P21W-21W)
F

I

llesszen egy csavarhúzót a belső lámpa
oldalain található résekbe, és pattintsa le az
átlátszó búrát.
F

H

úzza ki az izzót, és cserélje ki. F

A
zonosítsa a meghibásodott izzót.
F

C
savarozza ki a lámpatest négy
rögzítőcsavarját, majd emelje ki a
lámpatestet.
F

A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F

C
serélje ki az izzót.
Üzemzavar esetén

217

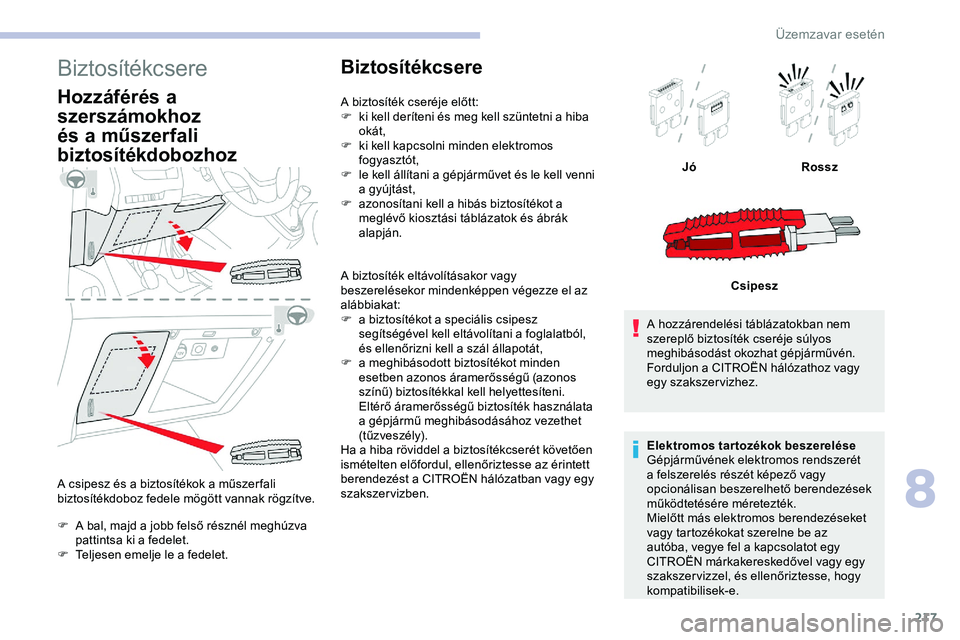

Biztosítékcsere
Hozzáférés a
szerszámokhoz
és a műszerfali
biztosítékdobozhoz
A csipesz és a biztosítékok a műszer fali
biztosítékdoboz fedele mögött vannak rögzítve.
F
A b
al, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
F

T
eljesen emelje le a fedelet.
Biztosítékcsere
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a
zonosítani kell a hibás biztosítékot a
meglévő kiosztási táblázatok és ábrák
alapján.
A biztosíték eltávolításakor vagy
beszerelésekor mindenképpen végezze el az
alábbiakat:
F

a b
iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szál állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a CITROËN hálózatban vagy egy
szakszervizben. A hozzárendelési táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Elektromos tartozékok beszerelése
Gépjárművének elektromos rendszerét
a felszerelés részét képező vagy
opcionálisan beszerelhető berendezések
működtetésére méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be az
autóba, vegye fel a kapcsolatot egy
CITROËN márkakereskedővel vagy egy
szakszer vizzel, és ellenőriztesse, hogy
kompatibilisek-e.Jó
Rossz
Csipesz
8
Üzemzavar esetén

218
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a CITROËN által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10 milliampert.
A vonóhorog, ill. taxis tartozékok
felszerelésével kapcsolatban forduljon a
CITROËN hálózathoz, ahol részletesebb
felvilágosítással tudnak szolgálni.
1. változat (Eco)
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.Biztosíték
Szám
Áramerősség (A)Funkciók
F4 15Kürt
F5 20Első/hátsó ablakmosó-
szivattyú.
F6 20Első/hátsó ablakmosó-
szivattyú.
F7 1012 voltos hátsó
tartozékcsatlakozó.
F8 20Szimpla vagy dupla
hátsó ablaktörlő.
F10/F11 30Belső/külső zár, első és
hátsó.
F14 5Riasztó, sürgősségi és
assistance segélyhívó
F24 5Érintőképernyő,
tolatókamera és
parkolóradar.
F29 20Autórádió, érintőképernyő,
CD -lejátszó, navigációs
rendszer.
F32 1512 V-os első
tartozékcsatlakozó2. változat (Full)
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.
Biztosíték Szám
Áramerősség (A)Funkciók
F5 5Érintőképernyő,
tolatókamera és
parkolóradar.
F8 20Szimpla vagy dupla
hátsó ablaktörlő.
F10/F11 30Belső/külső zár, első és
hátsó.
F12 3Riasztó.
F17 1012 voltos hátsó
tartozékcsatlakozó.
F33 1512 V-os első
tartozékcsatlakozó
F36 20Autórádió, érintőképernyő,
CD -lejátszó, navigációs
rendszer.
Üzemzavar esetén
