Indholdsfortegnelse
Fjernbetjening 19Nøgle 20Alarm 21Døre 22Instrumentgruppe 26Indstilling af uret 27Kontrollamper 28Brændstofmåler 34Kølevæske 34Serviceindikator 35Justering af instrumentbordsbelysning 36Gearkasser 37Indikator for gearskift 37Automatgear 38Ratindstilling 41Start og stop 41
Betjeningsarm 42for lygter 42viskere 45Fartpilot 47Fast hastighedsbegrænsning 49Fartbegrænser 50Varme/manuel aircondition 53Klimaanlæg 55Afrimning og afdugning 59Ventilation bag 61Ekstra varmesystem 62Sæder 65Bænksæde foran med 2 pladser 67Bagsæder 69Indstillingsmuligheder for sæder og bænksæder 76Indretning af kabinen 77Kabinelys 80
Brobizz og parkeringskort 81Indretning af siddepladserne 81Affjedring bag 84Sidespejle 87El-ruder 89
Præsentation4Udvendigt 5Praktisk indretning 10Godt udsyn 12Kørekomfort 13Indretning af kabinen 14Indretning bag 14Børn i bilen 15Ventilation 16Økokørsel 17
Parkeringsbremse 90Havariblink 90Parkeringsradar 91Horn 92ABS 92Bremseassistent 92ASR og ESP 93Sikkerhedsseler 94Airbags 97Sideairbags 99Frontairbags 100Afbrydelse af passagerairbag 100
Barnesæder 101Isofix-barnestole 103Anbefalede sæder 106
2. KØREKLAR
19-41
4. SIKKERHED
90-108
1. KEND DIN BIL
4-183. KØRESTILLING ogKOMFORT 42-89

Indvendigt

8



FØRERPLADSEN


1.
Lys- og blinklyskontakt

2.
Instrumentgruppe med display

3.
Betjening af vinduesvisker,
vinduesvask, tripcomputer

4.
Gearvælger

5.
Tænding

6.
Betjeningsknap til radio

7.
Førerairbag/horn

8.
Højde- og dybdeindstilling af rattet

9.
Højdejustering af forlygterne

10.
Betjeningsarm for fartpilot og
fartbegrænser

11 .
12 volts tilbehørsstik (maks. 120 W)
af typen cigarettænder

12.
Askebæger

13.
Handskerum, ekstra stik,
frakoblingskontakt for
passagerairbag

9
Indvendigt
KEND DIN BIL
1

MIDTERKONSOL OG LOFTSKONSOL


1.
Placering af betjeningsknapperne:


- Elektrisk børnesikring

- Centrallåsning/-oplåsning

2.
Betjeningsknapper til varmesystem
og/eller aircondition

3.
Placering af billetter/kort eller
betjeningsknapper til:


- Afbrydelse af ESP-funktionen

- Afbrydelse af kabineovervågning,
lysdiode for alarm

- Afbrydelse af parkeringsradar

4.
Opbevaringsplads

5.
Radio eller småtingsrum

6.
Justerbare midterluftdyser

7.
Havariblinkkontakt

8.
Skærm eller opbevaringsplads

9.
Kabinelys

10.
Kontrollampe for afbrydelse af
passagerairbag

11 .
Placering af billetter/kort, knap til
afbrydelse af ventilationen bag,
betjeningsknap til el-opvarmede
sæder.




INDSTILLING AF
TIDEN



- en midterkonsol med display: Se punkt
9 i afsnittet "Indstilling af dato og
klokkeslæt",

- en midterkonsol uden display: Se punkt
2 i afsnittet "Førerpladsen".
Afhængigt af bilens konfiguration er den
udstyret med:

26

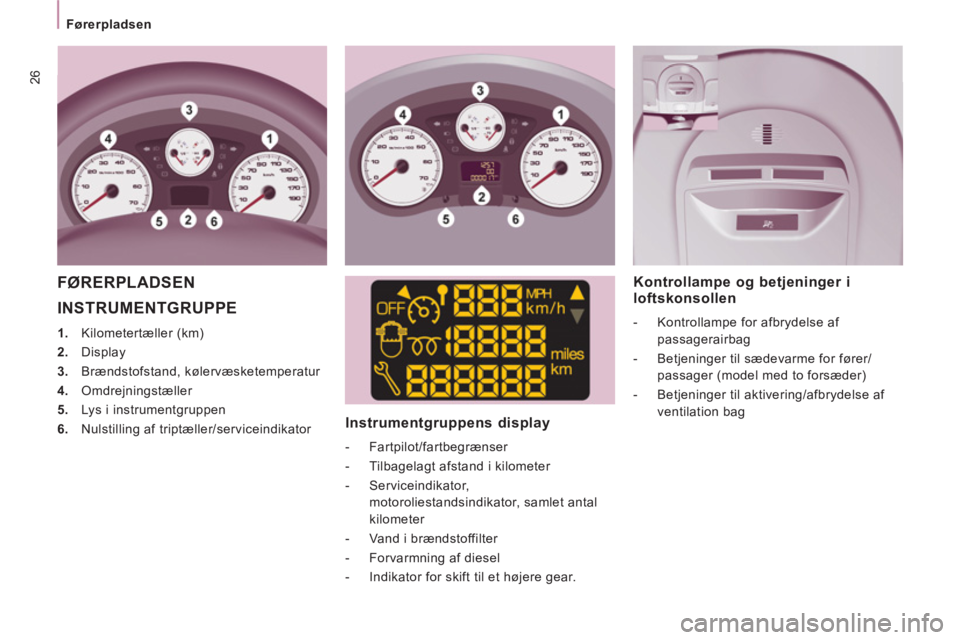

Førerpladsen
INSTRUMENTGRUPPE



1.
Kilometertæller (km)

2.
Display

3.
Brændstofstand, kølervæsketemperatur

4.
Omdrejningstæller

5.
Lys i instrumentgruppen

6.
Nulstilling af triptæller/serviceindikator


Instrumentgruppens display



- Fartpilot/fartbegrænser

- Tilbagelagt afstand i kilometer

- Serviceindikator,
motoroliestandsindikator, samlet antal
kilometer

- Vand i brændstoffilter

- Forvarmning af diesel

- Indikator for skift til et højere gear.



Kontrollampe og betjeninger i
loftskonsollen


- Kontrollampe for afbrydelse af
passagerairbag

- Betjeninger til sædevarme for fører/
passager (model med to forsæder)

- Betjeninger til aktivering/afbrydelse af
ventilation bag


FØRERPLADSEN

30
Førerpladsen

Kontrollampen
er
angiver
Løsning - handling



Front-/side- og
gardinairbag blinker eller
bliver ved med
at lyse. en funktionsfejl ved en airbag. Kontakt et CITROËN-værksted eller et kvalificeret
værksted med det samme for at få systemet efterset.
Punkt 4 i afsnittet "Airbags".



Afbrydelse af
passagerens
frontairbag tændt . frivillig afbrydelse af denne
airbag, når der er installeret
et barnesæde i bagudvendt
retning. Punkt 4 i afsnittet "Airbags-Børn i bilen".



Min.
brændstofstand
tændt, og
viseren er i det
røde felt. ved første tænding er der
cirka 8 liter
brændstof tilbage
i tanken. Fyld straks brændstof på for at undgå at løbe tør.
Kør aldrig tør, da det kan beskadige antiforurenings- og
indsprøjtningssystemerne.
Tankens kapacitet: cirka 80 liter. lyser hver gang
tændingen
tilsluttes. for lidt brændstof i tanken.
blinker . afbrydelse af brændstoftilførslen
efter en kraftig kollision. Gendan brændstoftilførslen. Punkt 6 i afsnittet
"Brændstof".


EOBD
antiforureningssystem

blinker eller
bliver ved med
at lyse. en funktionsfejl i systemet. Få systemet efterset hurtigst muligt på et
CITROËN-værksted eller et kvalificeret værksted.


Batteriladestand tændt . en fejl i ladekredsen. Kontroller batteripolerne… punkt 7 i afsnittet "Batteri".
blinker . de aktive funktioner sættes på
standby (energisparefunktion). Punkt 7 i afsnittet "Batteri".
bliver ved med
at lyse på trods
af flere eftersyn. en defekt kreds, en fejl
ved tændingen eller
indsprøjtningen. Kontakt et CITROËN-værksted eller et kvalificeret
værksted.

94


Sikkerhedsseler


Højdejustering

Klem på justeringsanordningen, og skub den
op eller ned enten i førersædets side eller i
passagersædets side.
Hvis bilen er udstyret med et bænksæde
foran, kan selen til midtersædet ikke justeres
i højden.
Oplåsning af selen

Tryk på den røde knap.
SIKKERHEDSSELER

Korrekt anvendelse

Føreren skal sikre, at passagererne bruger
sikkerhedsselerne korrekt, og at alle er
korrekt fastspændt inden kørslen.
Spænd altid sikkerhedsselen, uanset hvor
du sidder i bilen, og hvor kort en strækning
du skal køre.
Sikkerhedsselerne er udstyret med en
seleopruller, som automatisk tilpasser
selens længde i forhold til personen.
Brug ikke tilbehør (tøjklemmer, klips,
sikkerhedsnåle osv.) som laver et
mellemrum mellem sikkerhedsselerne.
Kontroller før og efter brug, at selen er rullet
korrekt op.
Når et sæde eller et bænksæde har
været vippet ned eller flyttet, skal du altid
kontrollere, at sikkerhedsselen er placeret
og oprullet korrekt, og at selelåsen er klar til,
at selen låses.
Afhængigt af kollisionens art og kraft kan
den pyrotekniske selestrammer udløses
før og uafhængigt af bilens airbags. Den
strammer øjeblikkeligt selerne, så de holdes
helt stramt ind til passagerernes krop.
Når selestrammerne udløses, opstår der et
let røgslør, som er ufarligt, og lidt støj på
grund af den pyrotekniske patron, der er
integreret i systemet.

Spænding af selen

Træk i selen, og sæt spændet ind i selelåsen.
Kontroller, at selen er rigtigt spændt, ved at
trække i den.
Kontrollampe for ikke spændt
sikkerhedssele i førersiden
Når bilen startes, og føreren
ikke har spændt sin sele, tænder
kontrollampen.

Kontrollampe for ikke spændt
sikkerhedssele i passagersiden

Hvis bilen er udstyret med et
passagersæde foran, tænder
kontrollampen, når bilen startes,
hvis passageren ikke har spændt
sin sele.

95


Sikkerhedsseler


SIKKERHE
D
4

Kraftbegrænseren mindsker selens tryk mod
kroppen. De pyrotekniske seler aktiveres,
når tændingen tilsluttes.
Seleoprullerne er udstyret med en
automatisk blokeringsanordning, der
aktiveres i tilfælde af en kollision eller
nødopbremsning, eller hvis bilen vælter.


Du kan spænde selen op ved at trykke på
den røde knap på låsen.
Følg selen op med hånden, efter den er
spændt op.
Kontrollampen for airbag tænder, når
selestrammerne har været udløst.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted.
Anbefalinger vedr. børn:


- Brug altid en barnestol, der passer til
barnet, hvis passageren er under 12 år
eller 1,50 meter.

- Kør aldrig med et barn på skødet,
selvom sikkerhedsselen er spændt.
SIKKERHEDSSELER PÅ FORSÆDEPLADSERNE

SIKKERHEDSSELER PÅBAGSÆDEPLADSERNE

Hvis bilen er udstyret med et enkeltsæde
og et bænksæde med to pladser, er de tre
pladser udstyret med trepunktsseler og
selestrammere.
Midterpladsen er forsynet med et selestyr
og en selestrammer, der er monteret på
ryglænet. Yderligere oplysninger om barnestole
findes under punkt 4 i afsnittet "Børn i
bilen".
I henhold til de gældende
sikkerhedsanvisninger er CITROËN
garant for, at reparationer samt service-
og kontrolarbejde og vedligeholdelse på
sikkerhedsselerne med tilbehør udføres
korrekt.
Få selerne kontrolleret på et CITROËN-
værksted eller et kvalificeret værksted med
jævne mellemrum (selv efter en mindre
kollision). Der må ikke være tegn på slitage,
overskæring eller optrævling, og selerne må
ikke omarbejdes eller ændres.
Rengør sikkerhedsselerne med
sæbevand eller et tekstilrensemiddel,
der kan købes hos din CITROËN-forhandler.
For at sikkerhedsselen kan beskytte
effektivt:


- Må den kun holde én person

- MÃ¥ den ikke snoes. Kontroller ved at
trække den ned foran personen med en
jævn bevægelse

- Skal den sidde stramt mod kroppen
Selens øverste del skal placeres ind mod
skulderen.
Hofteselen skal sidde så langt nede på
hofterne som muligt.
Byt ikke om på selespænderne, da de i
så fald ikke fungerer efter hensigten. Hvis
sæderne er udstyret med armlæn, skal
hofteselen altid føres under armlænet.
Kontroller, at selen er rigtigt låst ved at
trække hårdt i den.

Med frontairbags

Forsædepladserne er udstyret med
pyrotekniske selestrammere og
kraftbegrænsere.


Uden frontairbag

Hvis bilen er udstyret med et bænksæde
foran uden frontairbag, er der ingen
pyrotekniske selestrammer på den midterste
passagerplads.
Sørg for at den rigtige sikkerhedssele
sættes i den rigtige selelås på række
2 og 3. Byt ikke om på selen eller selelåsen
til pladserne i siderne med selelåsen eller
selen til midterpladsen.

97

Airbags

SIKKERHE
D
4

Airbaggene er udviklet med henblik på at
optimere sikkerheden for bilens fører og
passagerer (undtagen for midterpladserne,
række 2 og 3) i tilfælde af kraftig
kollision. De supplerer virkningen af
sikkerhedsselerne med selestrammer.
De elektroniske sensorer registrerer
og analyserer frontal- og sidekollision i
registreringsområderne:


- i tilfælde af kraftig kollision udløses
airbaggene øjeblikkeligt og beskytter
bilens fører og passagerer. Straks efter kollisionen lukkes luften hurtigt
ud af airbaggene for ikke at genere udsynet
eller eventuel udstigning af bilen,


- i tilfælde af en mindre voldsom
kollision aktiveres airbaggene ikke.
Sikkerhedsselerne alene kan sikre
optimal beskyttelse i disse situationer.
Kollisionskraften afhænger af forhindringens
art og køretøjets hastighed i det øjeblik,
kollisionen finder sted. Passagerairbaggen skal være afbrudt,
hvis en barnestol er monteret med
ryggen mod køreretningen. Punkt 4, afsnit
"Børn i bilen".

Airbaggene virker kun, når
tændingen er slået til.
Dette udstyr fungerer kun en gang. I tilfælde
af endnu en kollision (ved samme eller en
anden ulykke) vil airbaggen ikke fungere.
Ved udløsningen af en eller flere airbags
udsendes der lidt uskadelig røg og støj
høres pga., at den pyrotekniske tændsats i
systemet aktiveres.
Røgen er ikke farlig, men kan give irritation
for følsom hud.
Støjen fra eksplosionen kan medføre lidt
nedsat hørelse i kort tid.

98


Airbags

Korrekt anvendelse

Sid normalt og oprejst.
Spænd sikkerhedsselen, og sæt den korrekt.
Sørg for, at der ikke er noget mellem
passageren og airbaggen, f.eks. børn,
dyr eller diverse genstande. Det vil kunne
forhindre airbaggen i at fungere korrekt eller
skade passageren.
Efter en påkørsel, eller hvis bilen har været
stjålet, skal airbagsystemet kontrolleres.
Airbagsystemet må kun efterses eller
repareres af et autoriseret CITROËN-
værksted eller et kvalificeret værksted.
Sideairbags
Brug kun anbefalede sædebetræk, da
disse ikke risikerer at hindre udfoldning af
sideairbaggen. Kontakt et aut. CITROËN-
værksted eller et kvalificeret værksted.
Monter ikke, og klæb ikke noget på
sædernes ryglæn, da det vil kunne forårsage
læsioner på overkroppen eller armene, når
sideairbaggen udløses.
Læn ikke overkroppen længere frem mod
døren end nødvendigt.

Frontairbags
Kør ikke med hænderne på rategerne eller
på midterstykket.
Lad ikke passagererne lægge benene op
på instrumentbordet, da de kan få alvorlige
forbrændinger, hvis airbaggen udløses.
Rygning bør så vidt muligt undgås, da
airbaggen ved udløsning vil kunne forårsage
brændemærker eller risiko for skader på
grund af cigaretten eller piben.
Rattet må ikke afmonteres, gennemhulles
eller udsættes for kraftige slag.
Selv om alle nævnte forholdsregler
overholdes, er der altid risiko for, at der
opstår skader eller lettere forbrændinger
på hoved, bryst eller arme, når en airbag
aktiveres. Airbaggen foldes ud næsten
øjeblikkeligt (et par millisekunder), hvorefter
luften straks tømmes ud ved, at de varme
gasser strømmer ud af de dertil indrettede
Ã¥bninger.

Gardinairbags
Monter ikke, og klæb ikke noget på
tagbeklædningen, da det vil kunne forårsage
læsioner i hovedet, når gardinairbaggen
udløses.
Afmonter ikke holdegrebene, der
sidder i loftet, da de er med til at holde
gardinairbaggen.

99

Airbags

SIKKERHE
D
4


Sideairbags

Hvis bilen er udstyret med sideairbags,
beskytter et system føreren og
forsædepassageren i tilfælde af en kraftig
sidekollision, så læsioner på brystkassen
begrænses.
Sideairbaggene er indbygget i forsædernes
ryglæn i siden mod døren.
Bilens zoner, hvor sammenstød registreres


A.
Frontzone

B.
Sidezone Kontakt et CITROËN-værksted
eller et kvalificeret værksted
for at få systemet efterset, hvis
denne kontrollampe tænder på
instrumentgruppen, og der udsendes et
lydsignal samtidig med, at en meddelelse
vises på displayet. Ellers risikerer man,
at airbaggene ikke aktiveres, når det er
nødvendigt.


Aktivering
Airbaggen aktiveres kun i den ene side i
tilfælde af en kraftig sidekollision på hele
eller en del af bilens sidezone B
, der
rammer vinkelret på bilens længdeakse i
et vandret plan samt udefra og indad mod
bilens midte.
Sideairbaggen placerer sig mellem bilens
fører eller forsædepassager og det
pågældende dørpanel.


Gardinairbags

Et system beskytter føreren og
passagererne i tilfælde af en kraftig
sidekollision (undtagen på midterpladserne
på række 2 og 3), så læsioner i hovedet
begrænses.
Gardinairbaggene er indbygget i stolperne
og kabinens øverste del.

Aktivering
Gardinairbaggen aktiveres samtidig med
sideairbaggen i den samme side i tilfælde af
en kraftig sidekollision på hele eller en del
af bilens sidezone B
, der rammer vinkelret
på bilens længdeakse i et vandret plan
samt udefra og indad mod bilens midte.
Gardinairbaggen foldes ned mellem bilens
fører eller for- og bagsædepassager og
bilruderne.


I tilfælde af ent mindre kraftig
sidekollision, eller hvis bilen ruller
rundt, aktiveres airbaggen ikke.
I tilfælde af en frontal kollision eller en
kollision mod bilens bagende, aktiveres
denne airbag ikke.
Funktionsfejl
