CITROEN JUMPER MULTISPACE 2013 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2013, Model line: JUMPER MULTISPACE, Model: CITROEN JUMPER MULTISPACE 2013Pages: 339, PDF Size: 15.15 MB
Page 21 of 339
19

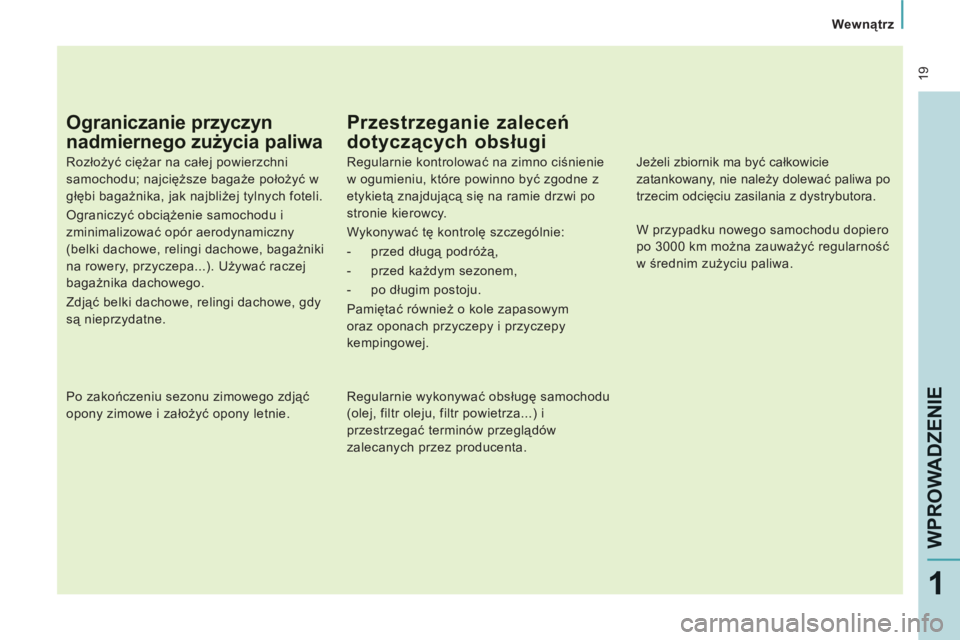

Wewnątrz
WPROWADZENI
E
1
Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu; najcięższe bagaże położyć w
głębi bagażnika, jak najbliżej tylnych foteli.
Ograniczyć obciążenie samochodu i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa...). Używać raczej
bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy
są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć
opony zimowe i założyć opony letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie
w ogumieniu, które powinno być zgodne z
etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
- przed długą podróżą,
- przed każdym sezonem,
- po długim postoju.
Pamiętać również o kole zapasowym
oraz oponach przyczepy i przyczepy
kempingowej.
Regularnie wykonywać obsługę samochodu
(olej, filtr oleju, filtr powietrza...) i
przestrzegać terminów przeglądów
zalecanych przez producenta.
Jeżeli zbiornik ma być całkowicie
zatankowany, nie należy dolewać paliwa po
trzecim odcięciu zasilania z dystrybutora.
W przypadku nowego samochodu dopiero
po 3000 km można zauważyć regularność
w ś
rednim zużyciu paliwa.
Page 22 of 339
20
Page 23 of 339
21
Otwieranie
GOT
OWY
DO DROGI
2
Centralny zamek
PILOT ZDALNEGO STEROWANIA
OTWIERANIE
Odryglowanie
Naciśnięcie tego przycisku
umożliwia odryglowanie
samochodu, kabiny i drzwi tylnych.
Kierunkowskazy migają
dwukrotnie, a lusterka wsteczne rozkładają
się (chyba że złożenie było wybrane za
pomocą wewnętrznego przełącznika,
rozdział 3, część "Lusterka wsteczne i
szyby"). Krótkie wciśnięcie przycisku
umożliwia zaryglowanie
samochodu, kabiny i drzwi
tylnych.
Kierunkowskazy zapalają się i gasną, a
zewnętrzne lusterka wsteczne składają się.
Jeżeli jakieś drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa.
Superzamek
Jeżeli samochód wyposażony jest w
superzamek, drugie przyciśnięcie
zamkniętej kłódki na pilocie zdalnego
sterowania w ciągu pięciu sekund po
zaryglowaniu samochodu, powoduje
włączenie superzamka.
Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2 sekundy.
Superzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek drzwi:
nie należy pozostawiać nikogo wewnątrz
pojazdu, zamkniętego na superzamek.
Jeżeli superzamek zostanie włączony
od wewnątrz samochodu, zamieni się
on na zaryglowanie zwykłe w momencie
uruchomienia silnika.
Składanie / rozkładanie klucza
Nacisnąć ten przycisk w celu
wysunięcia klucza.
Aby złożyć klucz, należy
nacisnąć chromowany przycisk,
a następnie złożyć klucz w obudowie. Jeżeli
przycisk nie zostanie naciśnięty, istnieje
możliwość uszkodzenia mechanizmu.
Praktyczne wskazówki
Uważać, aby nie dopuścić pilota zdalnego
sterowania do kontaktu ze smarem,
kurzem, deszczem lub wilgocią.
Ciężki przedmiot przymocowany do klucza
(saszetka, ...) wywierający nacisk na oś
klucza w stacyjce może spowodować usterkę.
Page 24 of 339

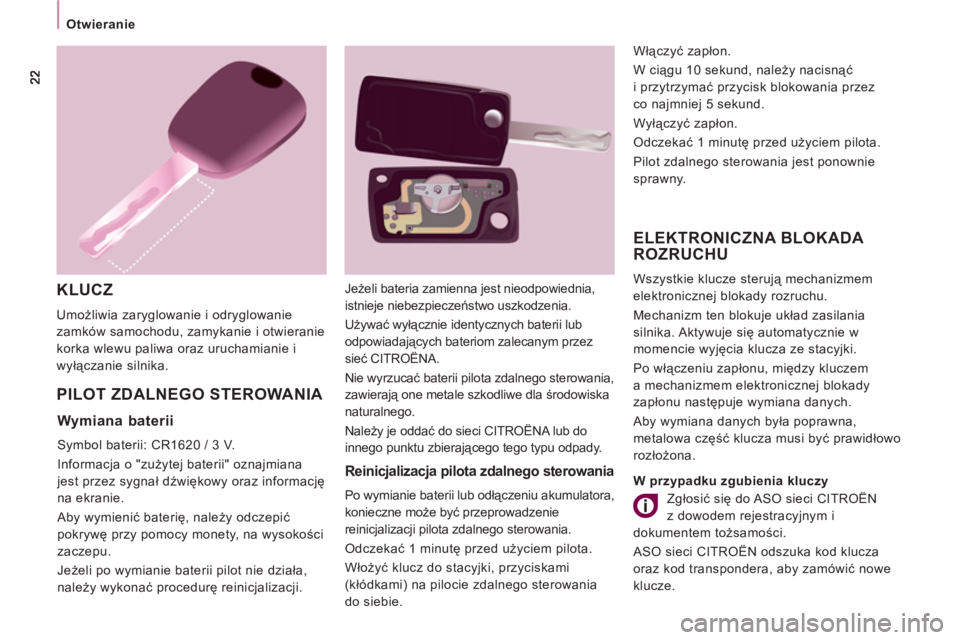

Otwieranie
KLUCZ
Umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie i otwieranie
korka wlewu paliwa oraz uruchamianie i
wyłączanie silnika.
PILOT ZDALNEGO STEROWANIA ELEKTRONICZNA BLOKAD
A
ROZRUCHU
Wszystkie klucze sterują mechanizmem
elektronicznej blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być prawidłowo
rozłożona.
Reinicjalizacja pilota zdalnego sterowania
Po wymianie baterii lub odłączeniu akumulatora,
konieczne może być przeprowadzenie
reinicjalizacji pilota zdalnego sterowania.
Odczekać 1 minutę przed użyciem pilota.
Włożyć klucz do stacyjki, przyciskami
(kłódkami) na pilocie zdalnego sterowania
do siebie. Włączyć zapłon.
W ciągu 10 sekund, należy nacisnąć
i przytrzymać przycisk blokowania przez
co najmniej 5 sekund.
Wyłączyć zapłon.
Odczekać 1 minutę przed użyciem pilota.
Pilot zdalnego sterowania jest ponownie
sprawny.
Jeżeli bateria zamienna jest nieodpowiednia,
istnieje niebezpieczeństwo uszkodzenia.
Używać wyłącznie identycznych baterii lub
odpowiadających bateriom zalecanym przez
sieć CITROËNA.
Nie wyrzucać baterii pilota zdalnego sterowania,
zawierają one metale szkodliwe dla środowiska
naturalnego.
Nale
ży je oddać do sieci CITROËNA lub do
innego punktu zbierającego tego typu odpady.
Wymiana baterii
Symbol baterii: CR1620 / 3 V.
Informacja o "zużytej baterii" oznajmiana
jest przez sygnał dźwiękowy oraz informację
na ekranie.
Aby wymienić baterię, należy odczepić
pokrywę przy pomocy monety, na wysokości
zaczepu.
Jeżeli po wymianie baterii pilot nie działa,
należy wykonać procedurę reinicjalizacji.
W przypadku zgubienia kluczy
Zgłosić się do ASO sieci CITROËN
z dowodem rejestracyjnym i
dokumentem tożsamości.
ASO sieci CITROËN odszuka kod klucza
oraz kod transpondera, aby zamówić nowe
klucze.
Page 25 of 339
23
Otwieranie
GOT
OWY
DO DROGI
2

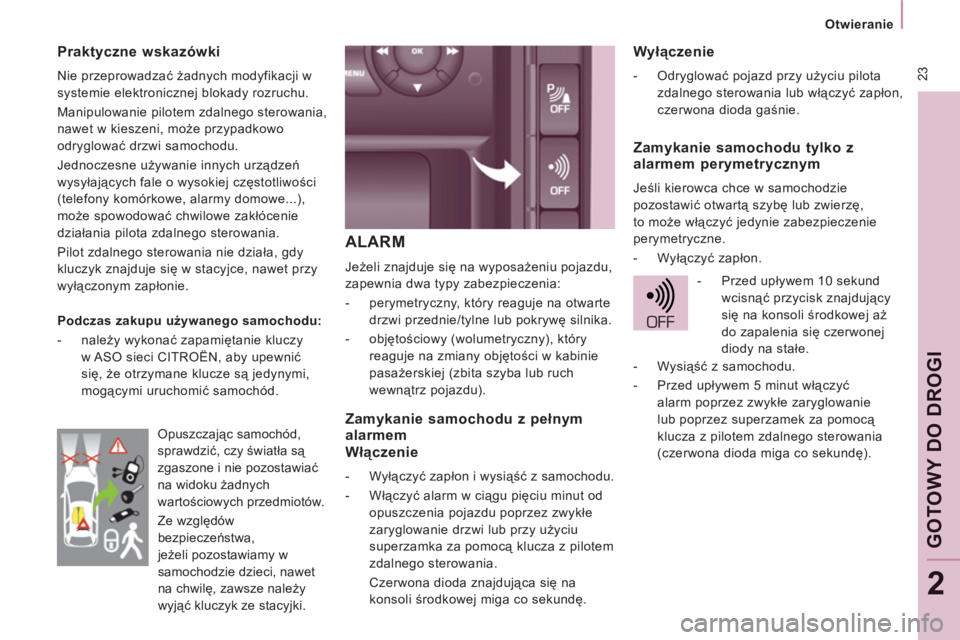

ALARM
Jeżeli znajduje się na wyposażeniu pojazdu,
zapewnia dwa typy zabezpieczenia:
- perymetryczny, który reaguje na otwarte
drzwi przednie/tylne lub pokrywę silnika.
- objętościowy (wolumetryczny), który
reaguje na zmiany objętości w kabinie
pasażerskiej (zbita szyba lub ruch
wewnątrz pojazdu).
Wyłączenie
- Odryglować pojazd przy użyciu pilota
zdalnego sterowania lub włączyć zapłon,
czerwona dioda gaśnie.
Praktyczne wskazówki
Nie przeprowadzać żadnych modyfikacji w
systemie elektronicznej blokady rozruchu.
Manipulowanie pilotem zdalnego sterowania,
nawet w kieszeni, może przypadkowo
odryglować drzwi samochodu.
Jednoczesne używanie innych urządzeń
wysyłających fale o wysokiej częstotliwości
(telefony komórkowe, alarmy domowe...),
może spowodować chwilowe zakłócenie
działania pilota zdalnego sterowania.
Pilot zdalnego sterowania nie działa, gdy
kluczyk znajduje się w stacyjce, nawet przy
wyłączonym zapłonie.
Podczas zakupu używanego samochodu:
- należy wykonać zapamiętanie kluczy
w ASO sieci CITROËN, aby upewnić
się, że otrzymane klucze są jedynymi,
mogącymi uruchomić samochód.
Zamykanie samochodu z pełnym
alarmem
Włączenie
- Wyłączyć zapłon i wysiąść z samochodu.
- Włączyć alarm w ciągu pięciu minut od
opuszczenia pojazdu poprzez zwykłe
zaryglowanie drzwi lub przy użyciu
superzamka za pomocą klucza z pilotem
zdalnego sterowania.
Czerwona dioda znajdująca się na
konsoli środkowej miga co sekundę.
Zamykanie samochodu tylko z
alarmem perymetrycznym
Jeśli kierowca chce w samochodzie
pozostawić otwartą szybę lub zwierzę,
to może włączyć jedynie zabezpieczenie
perymetryczne.
- Wyłączyć zapłon.
- Przed upływem 10 sekund
wcisnąć przycisk znajdujący
się na konsoli środkowej aż
do zapalenia się czerwonej
diody na stałe.
Opuszczając samochód,
sprawdzić, czy światła są
zgaszone i nie pozostawiać
na widoku żadnych
wartościowych przedmiotów.
Ze względów
bezpieczeństwa,
jeżeli pozostawiamy w
samochodzie dzieci, nawet
na chwilę, zawsze należy
wyjąć kluczyk ze stacyjki.
- Wysiąść z samochodu.
- Przed up
ływem 5 minut włączyć
alarm poprzez zwykłe zaryglowanie
lub poprzez superzamek za pomocą
klucza z pilotem zdalnego sterowania
(czerwona dioda miga co sekundę).
Page 26 of 339
24
Otwieranie
Uruchomienie alarmu
Włącza się syrena, światła kierunkowskazów
migają przez 30 sekund, a czerwona dioda
szybko miga.
- Aby wyłączyć, należy włożyć klucz do
stacyjki i włączyć zapłon.
Po 10 kolejnych uruchomieniach alarmu
(przy jedenastym) alarm wyłącza się.
Postępować zgodnie z zasadami włączenia.
Usterka
Jeżeli po włączeniu zapłonu czerwona
dioda pozostaje zapalona przez 10 sekund,
oznacza to nieprawidłowe połączenie syreny.
Należy natychmiast skontaktować się z
ASO SIECI CITROËN lub z warsztatem
specjalistycznym w celu weryfi kacji systemu.
Od wewnątrz
Zamykanie samochodu bez alarmu
- Włożyć klucz do zamka drzwi kierowcy i
zaryglować je.
W myjni alarm samochodu powinien być
wyłączony.
Usterka pilota zdalnego sterowania
W przypadku, gdy alarm jest aktywny, a pilot
nie działa :
- odryglować drzwi za pomocą klucza i
otworzyć je. Alarm włącza się.
- włączyć zapłon w ciągu 10 sekund.
Alarm wyłącza się.
Włączenie automatyczne
W zależności od kraju sprzedaży alarm
aktywuje się automatycznie około 2 minuty
po zamknięciu ostatnich drzwi.
Aby uniknąć uruchomienia alarmu w
momencie otwarcia drzwi, należy koniecznie
nacisnąć przycisk odryglowania na pilocie
zdalnego sterowania.
Nigdy nie należy wprowadzać
jakichkolwiek zmian w systemie
alarmu, gdyż może to spowodować
jego nieprawidłowe działanie.
Od zewnątrz
Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do zamka po
stronie kierowcy, jeżeli pilot jest niesprawny.
Pierwsze naciśnięcie pozwala
włączyć centralny zamek
samochodu.
Drugie naciśnięcie powoduje
wyłączenie centralnego zamka samochodu.
Przełącznik jest nieaktywny jeżeli samochód
został zaryglowany od zewnątrz za pomocą
pilota zdalnego sterowania lub klucza.
Page 27 of 339
25
Otwieranie
GOT
OWY
DO DROGI
2

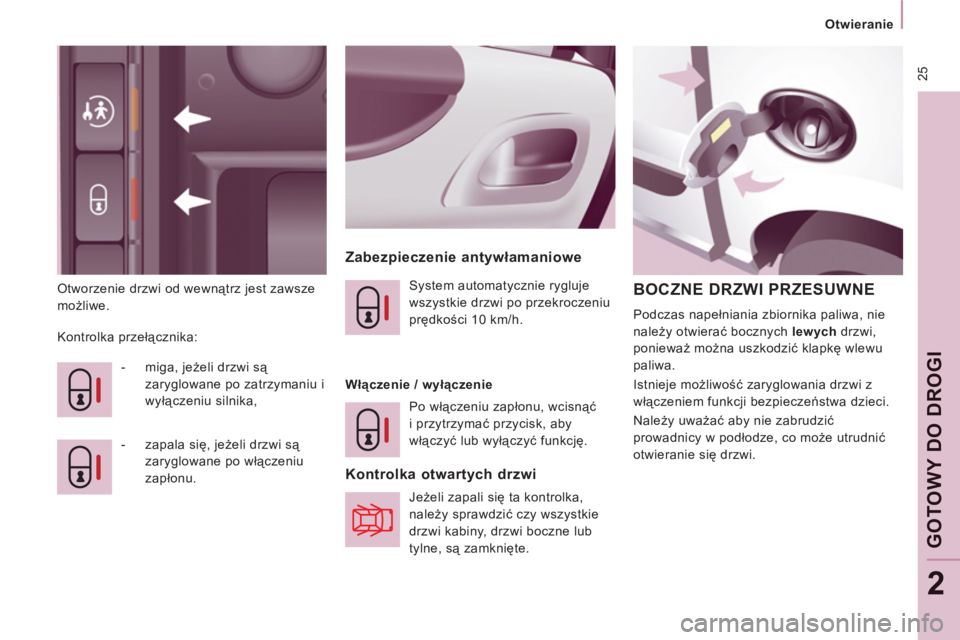

Otworzenie drzwi od wewnątrz jest zawsze
możliwe.
Zabezpieczenie antywłamaniowe
Kontrolka przełącznika:
- miga, jeżeli drzwi są
zaryglowane po zatrzymaniu i
wyłączeniu silnika,
- zapala się, jeżeli drzwi są
zaryglowane po włączeniu
zapłonu.
System automatycznie rygluje
wszystkie drzwi po przekroczeniu
prędkości 10 km/h.
Włączenie / wyłączenie
Po włączeniu zapłonu, wcisnąć
i przytrzymać przycisk, aby
włączyć lub wyłączyć funkcję.
Kontrolka otwartych drzwi
Jeżeli zapali się ta kontrolka,
należy sprawdzić czy wszystkie
drzwi kabiny, drzwi boczne lub
tylne, są zamknięte.
BOCZNE DRZWI PRZESUWNE
Podczas napełniania zbiornika paliwa, nie
należy otwierać bocznych lewych drzwi,
ponieważ można uszkodzić klapkę wlewu
paliwa.
Istnieje możliwość zaryglowania drzwi z
włączeniem funkcji bezpieczeństwa dzieci.
Należy uważać aby nie zabrudzić
prowadnicy w podłodze, co może utrudnić
otwieranie się drzwi.
Page 28 of 339
26

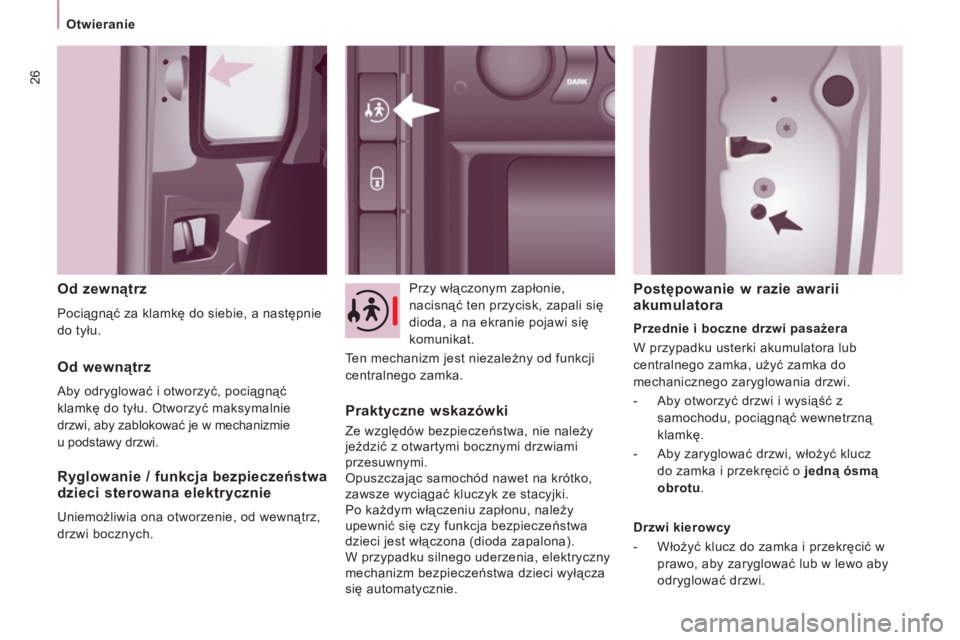

Otwieranie
Od zewnątrz
Pociągnąć za klamkę do siebie, a następnie
do tyłu. Przy włączonym zapłonie,
nacisnąć ten przycisk, zapali się
dioda, a na ekranie pojawi się
komunikat.
Ten mechanizm jest niezależny od funkcji
centralnego zamka.
Od wewnątrz
Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu. Otworzyć maksymalnie
drzwi, aby zablokować je w mechanizmie
u podstawy drzwi.
Ryglowanie / funkcja bezpieczeństwa
dzieci sterowana elektrycznie
Uniemożliwia ona otworzenie, od wewnątrz,
drzwi bocznych.
Praktyczne wskazówki
Ze względów bezpieczeństwa, nie należy
jeździć z otwartymi bocznymi drzwiami
przesuwnymi.
Opuszczając samochód nawet na krótko,
zawsze wyciągać kluczyk ze stacyjki.
Po każdym włączeniu zapłonu, należy
upewnić się czy funkcja bezpieczeństwa
dzieci jest włączona (dioda zapalona).
W przypadku silnego uderzenia, elektryczny
mechanizm bezpieczeństwa dzieci wyłącza
się automatycznie.
Postępowanie w razie awarii
akumulatora
Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.
- Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.
- Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną ósmą
obrotu
.
Drzwi kierowcy
- Włożyć klucz do zamka i przekręcić w
prawo, aby zaryglować lub w lewo aby
odryglować drzwi.
Page 29 of 339
27
Otwieranie
GOT
OWY
DO DROGI
2
DRZWI TYLNE SKRZYDŁOWE
W trakcie postoju, otwarte
pod kątem 90° drzwi tylne
zakrywają tylne światła.
Aby zasygnalizować
swoje położenie innym
użytkownikom drogi,
jadącym w tym samym
kierunku, którzy mogliby
nie zauważyć stojącego
samochodu, należy ustawić
trójkąt ostrzegawczy lub
inne urządzenie zgodne z przepisami
obowiązującymi w danym kraju.
POKRYWA BAGAŻNIKA
Od zewnątrz
Obydwa skrzydła otwierają się pod
kątem 90°.
Aby otworzyć, pociągnąć za rączkę do
siebie, a następnie pociągnąć dźwignię aby
otworzyć lewe drzwi.
Aby zamknąć, należy rozpocząć od lewego
skrzydła, a następnie zamknąć prawe skrzydło.
Otwieranie o 180°
System składanego ściągu umożliwia
otworzenie drzwi z 90° do 180°.
Wyjąć ściąg do siebie, gdy drzwi są
częściowo otwarte.
Podczas zamykania, ściąg automatycznie
ustawi się w odpowiednim położeniu.
Od zewnątrz
Jeżeli samochód jest w nią wyposażony,
ryglowanie/odryglowanie odbywa się za
pomocą pilota zdalnego sterowania.
Aby otworzyć, należy wcisnąć przełącznik, a
następnie podnieść pokrywę.
Aby zamknąć pokrywę znajdującą się w
położeniu górnym, należy użyć rączki.
Od wewnątrz
Dźwignia bezpieczeństwa
W przypadku usterki centralnego zamka,
umożliwia odryglowanie pokrywy bagażnika
od wewnątrz.
Pochylić siedzenia tylne, aby uzyskać
dostęp do zamka.
Włożyć mały śrubokręt do otworu, aby
odryglować pokrywę.
Page 30 of 339
28

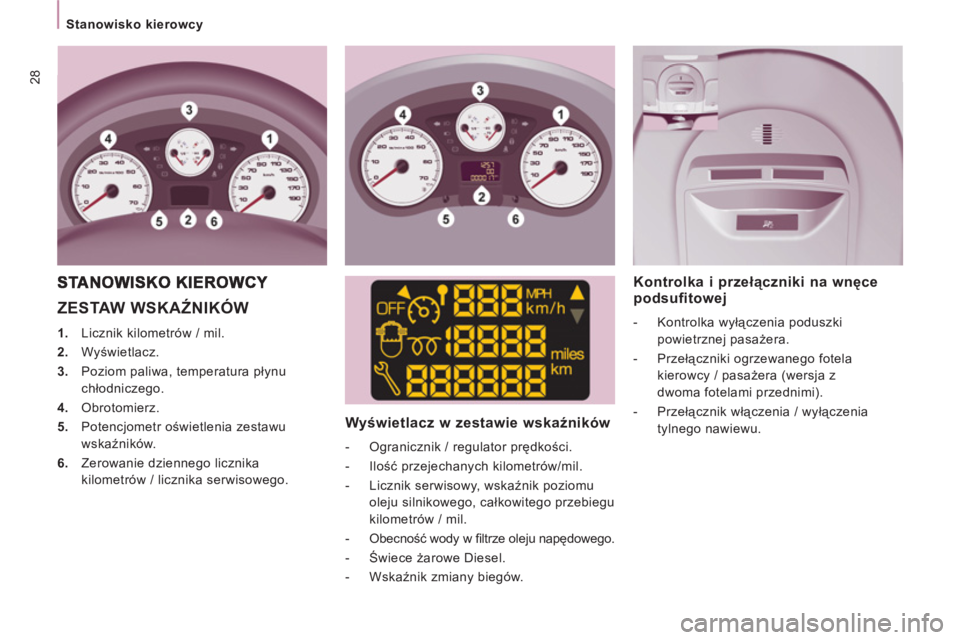

Stanowisko kierowcy
ZESTAW WSKAŹNIKÓW
1.
Licznik kilometrów / mil.
2.
Wyświetlacz.
3.
Poziom paliwa, temperatura płynu
chłodniczego.
4.
Obrotomierz.
5.
Potencjometr oświetlenia zestawu
wskaźników.
6.
Zerowanie dziennego licznika
kilometrów / licznika serwisowego.
Wyświetlacz w zestawie wskaźników
- Ogranicznik / regulator prędkości.
- Ilość przejechanych kilometrów/mil.
- Licznik serwisowy, wskaźnik poziomu
oleju silnikowego, całkowitego przebiegu
kilometrów / mil.
- Obecność wody w fi ltrze oleju napędowego.
- Świece żarowe Diesel.
- Wskaźnik zmiany biegów.
Kontrolka i przełączniki na wnęce
podsufitowej
- Kontrolka wyłączenia poduszki
powietrznej pasażera.
- Przełączniki ogrzewanego fotela
kierowcy / pasażera (wersja z
dwoma fotelami przednimi).
- Przełącznik włączenia / wyłączenia
tylnego nawiewu.
