CITROEN JUMPER MULTISPACE 2013 Instrukcja obsługi (in Polish)

69

Fotele
ERGONOMIA i KOMFOR
T
3

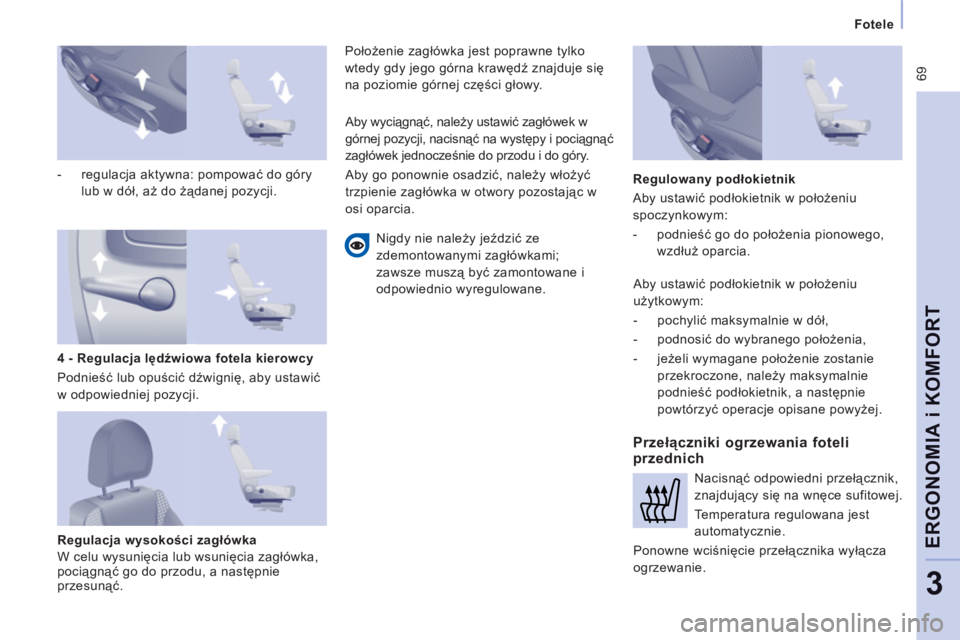

- regulacja aktywna: pompować do góry
lub w dół, aż do żądanej pozycji.


Regulacja wysokości zagłówka
W celu wysunięcia lub wsunięcia zagłówka,
pociągnąć go do przodu, a następnie
przesunąć. Położenie zagłówka jest poprawne tylko
wtedy gdy jego górna krawędź znajduje się
na poziomie górnej części głowy.
Nigdy nie należy jeździć ze
zdemontowanymi zagłówkami;
zawsze muszą być zamontowane i
odpowiednio wyregulowane.
Przełączniki ogrzewania foteliprzednich


Regulowany podłokietnik
Aby ustawić podłokietnik w położeniu
spoczynkowym:


- podnieść go do położenia pionowego,
wzdłuż oparcia.

4 - Regulacja lędźwiowa fotela kierowcy
Podnieść lub opuścić dźwignię, aby ustawić
w odpowiedniej pozycji. Aby wyciągnąć, należy ustawić zagłówek w
górnej pozycji, nacisnąć na występy i pociągnąć
zagłówek jednocześnie do przodu i do góry.
Aby go ponownie osadzić, należy włożyć
trzpienie zagłówka w otwory pozostając w
osi oparcia.
Aby ustawić podłokietnik w po
łożeniu
użytkowym:


- pochylić maksymalnie w dół,

- podnosić do wybranego położenia,

- jeżeli wymagane położenie zostanie
przekroczone, należy maksymalnie
podnieść podłokietnik, a następnie
powtórzyć operacje opisane powyżej.


Nacisnąć odpowiedni przełącznik,
znajdujący się na wnęce sufitowej.
Temperatura regulowana jest
automatycznie.
Ponowne wciśnięcie przełącznika wyłącza
ogrzewanie.

70


Fotele

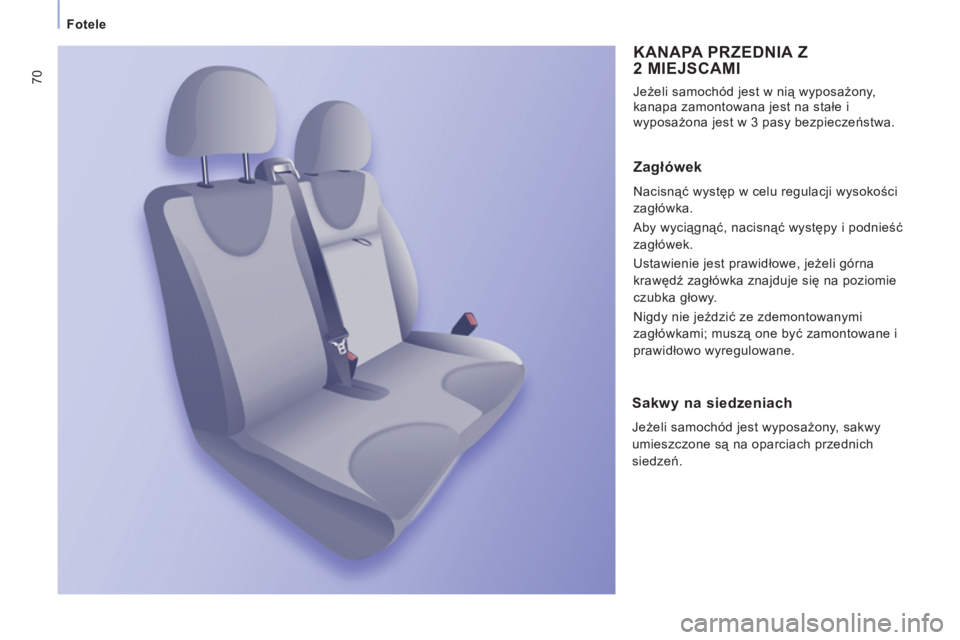

KANAPA PRZEDNIA Z2 MIEJSCAMI

Jeżeli samochód jest w nią wyposażony,
kanapa zamontowana jest na stałe i
wyposażona jest w 3 pasy bezpieczeństwa.


Zagłówek

Nacisnąć występ w celu regulacji wysokości
zagłówka.
Aby wyciągnąć, nacisnąć występy i podnieść
zagłówek.
Ustawienie jest prawidłowe, jeżeli górna
krawędź zagłówka znajduje się na poziomie
czubka głowy.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być zamontowane i
prawidłowo wyregulowane.


Sakwy na siedzeniach

Jeżeli samochód jest wyposażony, sakwy
umieszczone są na oparciach przednich
siedzeń.

71

Fotele
ERGONOMIA i KOMFOR
T
3

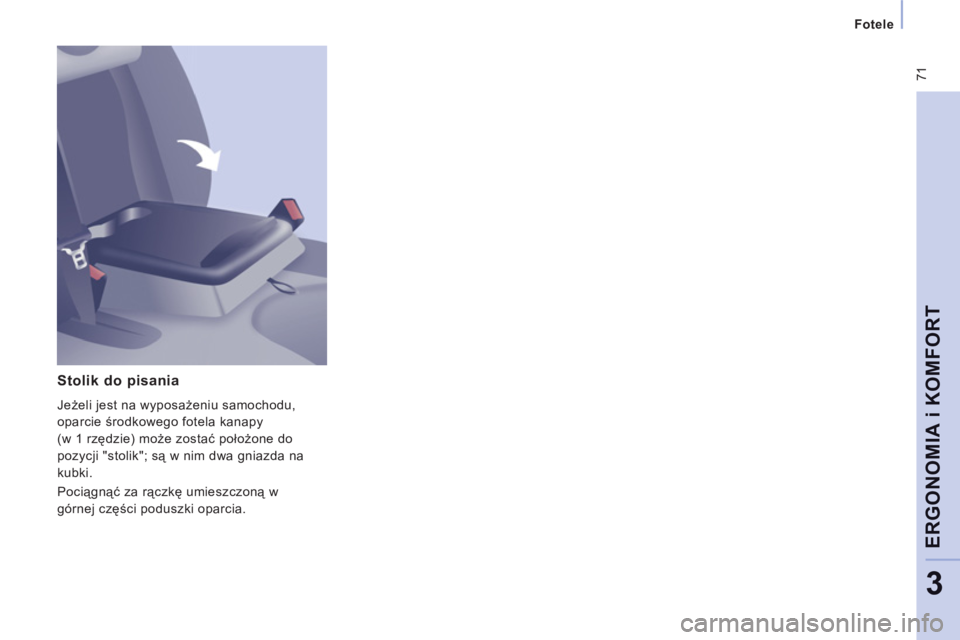

Stolik do pisania

Jeżeli jest na wyposażeniu samochodu,
oparcie środkowego fotela kanapy
(w 1 rzędzie) może zostać położone do
pozycji "stolik"; są w nim dwa gniazda na
kubki.
Pociągnąć za rączkę umieszczoną w
górnej części poduszki oparcia.

72


Fotele

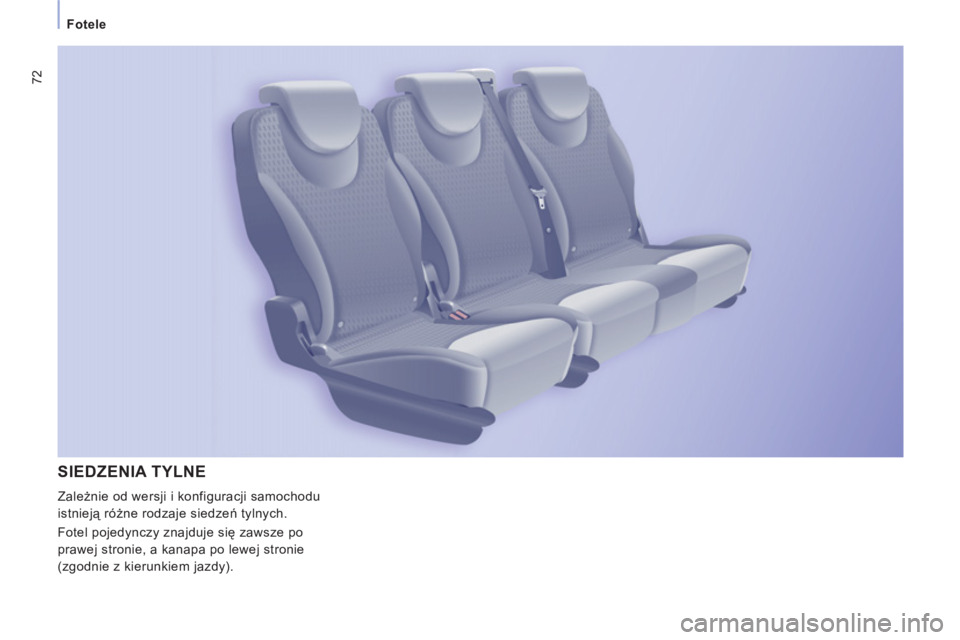

SIEDZENIA TYLNE

Zależnie od wersji i konfiguracji samochodu
istnieją różne rodzaje siedzeń tylnych.
Fotel pojedynczy znajduje się zawsze po
prawej stronie, a kanapa po lewej stronie
(zgodnie z kierunkiem jazdy).

Fotele
ERGONOMIA i KOMFOR
T
3


Typ 2
: fotel pojedynczy, którego oparcie
można położyć do pozycji "stolik", a
następnie podnieść, ułatwiając dostęp do
przestrzeni ładunkowej.

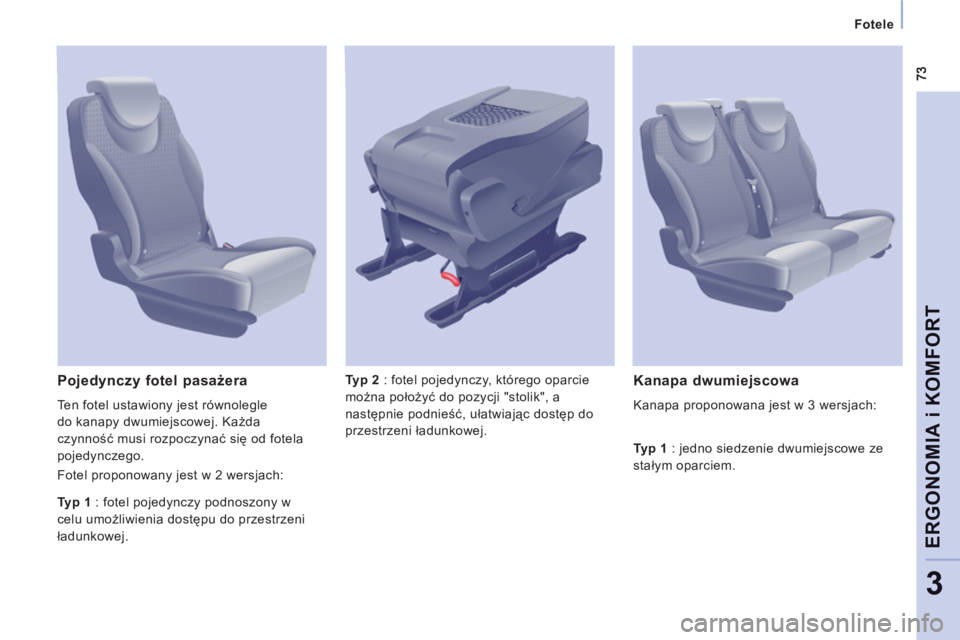

Pojedynczy fotel pasażera

Ten fotel ustawiony jest równolegle
do kanapy dwumiejscowej. Każda
czynność musi rozpoczynać się od fotela
pojedynczego.
Fotel proponowany jest w 2 wersjach:

Kanapa dwumiejscowa

Kanapa proponowana jest w 3 wersjach:

Typ 1
: fotel pojedynczy podnoszony w
celu umożliwienia dostępu do przestrzeni
ładunkowej.
Typ 1
: jedno siedzenie dwumiejscowe ze
stałym oparciem.

74


Fotele

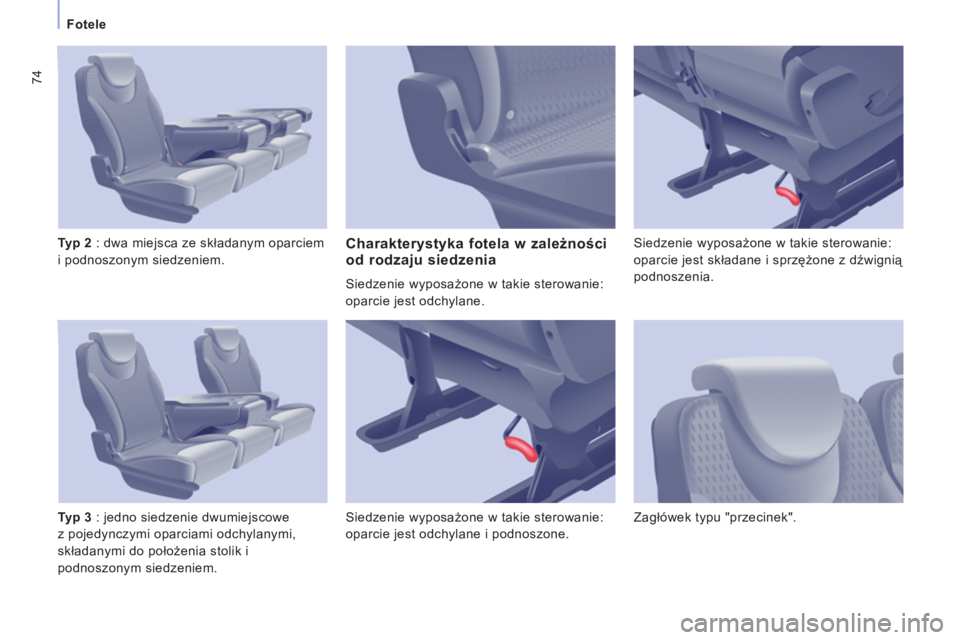

Typ 2
: dwa miejsca ze składanym oparciem
i podnoszonym siedzeniem.

Typ 3
: jedno siedzenie dwumiejscowe
z pojedynczymi oparciami odchylanymi,
składanymi do położenia stolik i
podnoszonym siedzeniem.


Charakterystyka fotela w zależności
od rodzaju siedzenia
Siedzenie wyposażone w takie sterowanie:
oparcie jest odchylane.
Siedzenie wyposażone w takie sterowanie:
oparcie jest odchylane i podnoszone. Siedzenie wyposażone w takie sterowanie:
oparcie jest składane i sprzężone z dźwignią
podnoszenia.
Zagłówek typu "przecinek".

Fotele
ERGONOMIA i KOMFOR
T
3

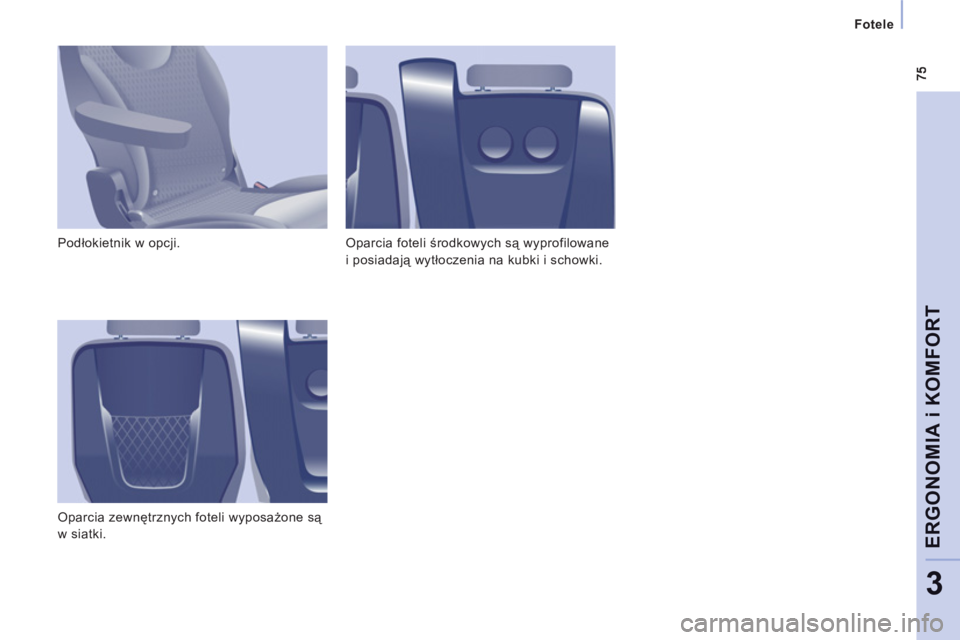

Podłokietnik w opcji.
Oparcia zewnętrznych foteli wyposażone są
w siatki. Oparcia foteli środkowych są wyprofilowane
i posiadają wytłoczenia na kubki i schowki.

76


Fotele


Manipulacje

Składanie oparcia do położenia stolik
(przykład środkowego fotela)


- Ustawić zagłówek w położeniu
opuszczonym.

- Podnieść uchwyt, aby odryglować
oparcie (z tyłu, opuścić uchwyt).

- Położyć oparcie na siedzenie.

Fotel i kanapa typ 1 :


- Podnieść siedzenie.

Fotel i kanapa typ 2 / typ 3 :


- Złożyć oparcie do położenia stolik za
pomocą tego uchwytu.

- Podnieść siedzenie.
- Odblokować nóżki przednie za pomocą
tego uchwytu.

- Wysunąć siedzenie z zaczepów.

- Wyjąć siedzenie przez drzwi boczne w
2 rzę
dzie lub drzwi tylne w 3 rzędzie.

- Odblokować nóżki przednie za pomocą
tego uchwytu.

- Wysunąć siedzenie z zaczepów.

- Wyjąć siedzenie przez drzwi boczne w
2 rzędzie lub drzwi tylne w 3 rzędzie.

Wsiadanie, wysiadanie z samochodu:
podniesienie oparcia
Należy zawsze rozpoczynać od fotela
pojedynczego, znajdującego się po prawej
stronie, przy opuszczonym zagłówku.

77

Fotele
ERGONOMIA i KOMFOR
T
3

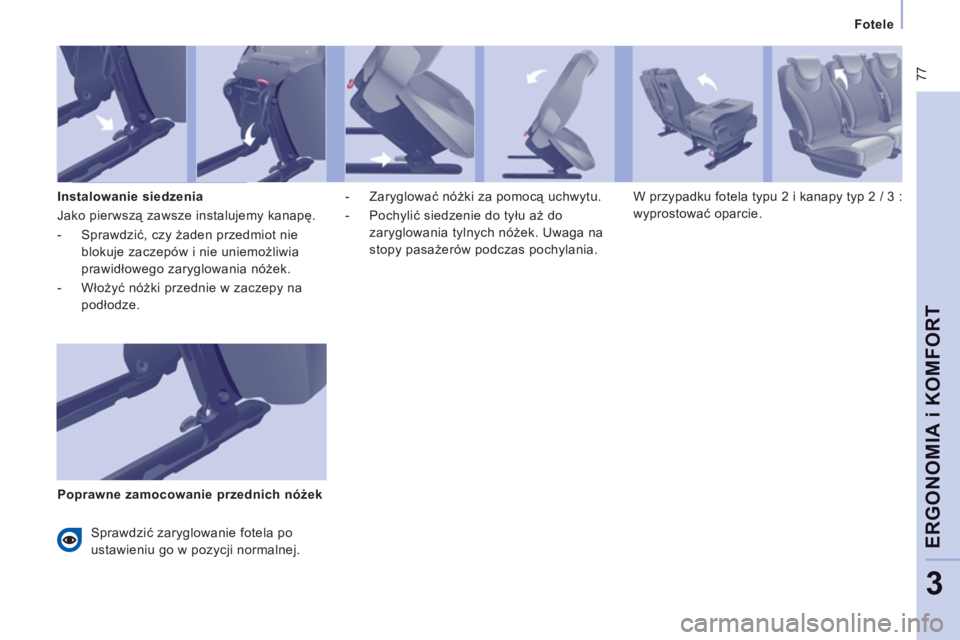

Instalowanie siedzenia
Jako pierwszą zawsze instalujemy kanapę.


- Sprawdzić, czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.

- Włożyć nóżki przednie w zaczepy na
podłodze.
- Zaryglować nóżki za pomocą uchwytu.

- Pochylić siedzenie do tyłu aż do
zaryglowania tylnych nóżek. Uwaga na
stopy pasażerów podczas pochylania. W przypadku fotela typu 2 i kanapy typ 2 / 3 :
wyprostować oparcie.

Poprawne zamocowanie przednich nóżek
Sprawdzić zaryglowanie fotela po
ustawieniu go w pozycji normalnej.

78


Fotele

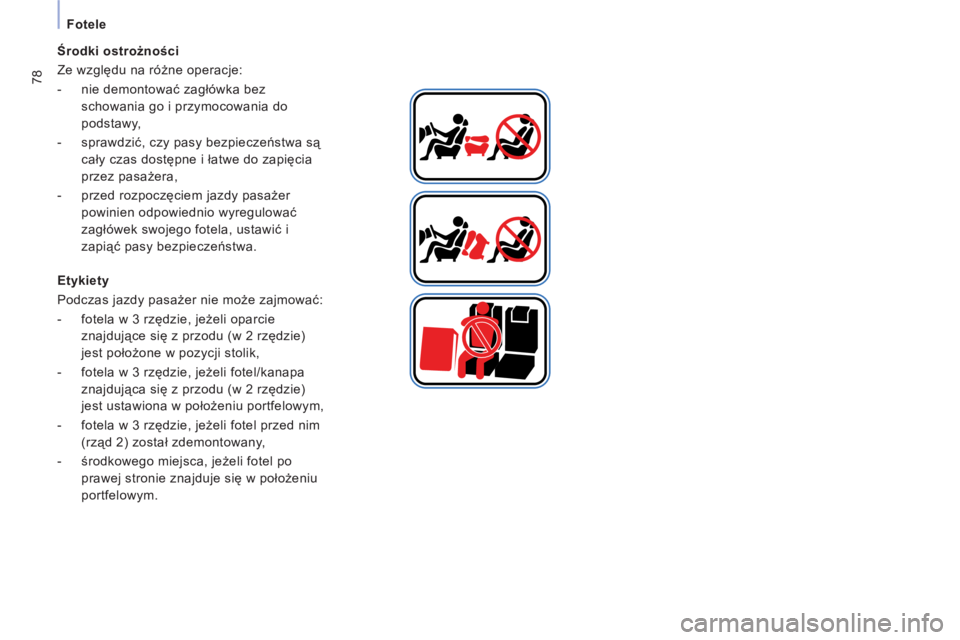

Środki ostrożności
Ze względu na różne operacje:


- nie demontować zagłówka bez
schowania go i przymocowania do
podstawy,

- sprawdzić, czy pasy bezpieczeństwa są
cały czas dostępne i łatwe do zapięcia
przez pasażera,

- przed rozpoczęciem jazdy pasażer
powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i
zapiąć pasy bezpieczeństwa.


Etykiety
Podczas jazdy pasażer nie może zajmować:


- fotela w 3 rzędzie, jeżeli oparcie
znajdujące się z przodu (w 2 rzędzie)
jest położone w pozycji stolik,

- fotela w 3 rzędzie, jeżeli fotel/kanapa
znajdująca się z przodu (w 2 rzędzie)
jest ustawiona w położeniu portfelowym,

- fotela w 3 rzędzie, jeżeli fotel przed nim
(rząd 2) został zdemontowany,

- środkowego miejsca, jeżeli fotel po
prawej stronie znajduje się w położeniu
portfelowym.
