CITROEN JUMPER MULTISPACE 2013 Instrukcja obsługi (in Polish)

79

Fotele
ERGONOMIA i KOMFOR
T
3

KONFIGURACJE FOTELI I
KANAPY

Przykład różnej konfiguracji przestrzeni kabiny w zależności od
wymagań i praktyczności

Wszystkie operacje należy wykonywać
po zatrzymaniu pojazdu.

7 miejsc
8 miejsc
9 miejsc

5 miejsc
6 miejsc
Nie instalować foteli w 3 rzędzie, jeżeli
nie zostały zainstalowane odpowiednie
pasy bezpieczeństwa.

80


Informacje praktyczne

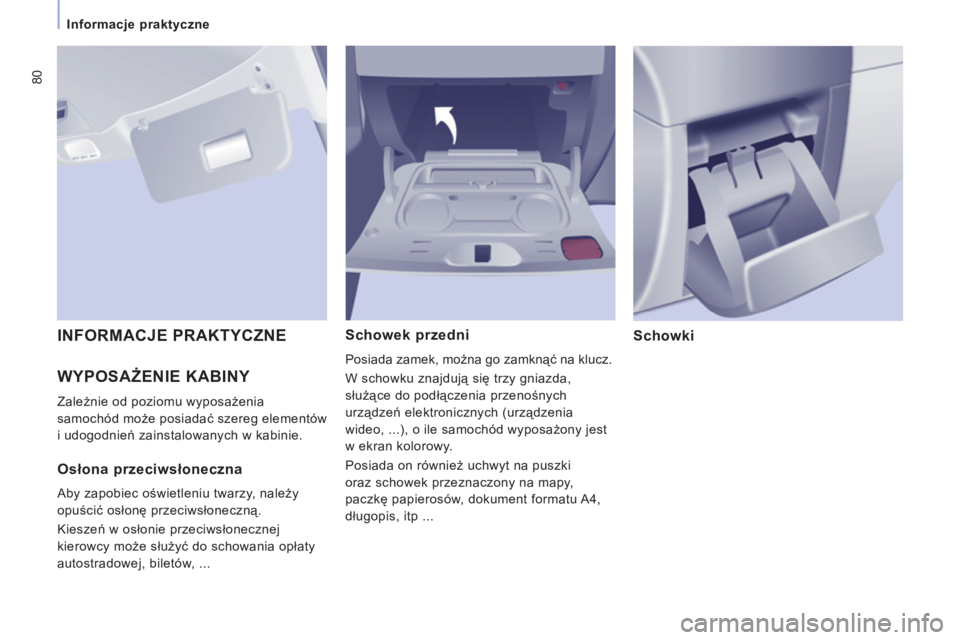

WYPOSAŻENIE KABINY

Zależnie od poziomu wyposażenia
samochód może posiadać szereg elementów
i udogodnień zainstalowanych w kabinie.
Schowek przedni

Posiada zamek, można go zamknąć na klucz.
W schowku znajdujÄ… siÄ™ trzy gniazda,
służące do podłączenia przenośnych
urządzeń elektronicznych (urządzenia
wideo, ...), o ile samochód wyposażony jest
w ekran kolorowy.
Posiada on również uchwyt na puszki
oraz schowek przeznaczony na mapy,
paczkę papierosów, dokument formatu A4,
długopis, itp ...


Schowki
INFORMACJE PRAKTYCZNE


Osłona przeciwsłoneczna

Aby zapobiec oświetleniu twarzy, należy
opuścić osłonę przeciwsłoneczną.
Kieszeń w osłonie przeciwsłonecznej
kierowcy może służyć do schowania opłaty
autostradowej, biletów, ...

Informacje praktyczne

ERGONOMIA i KOMFOR
T
3

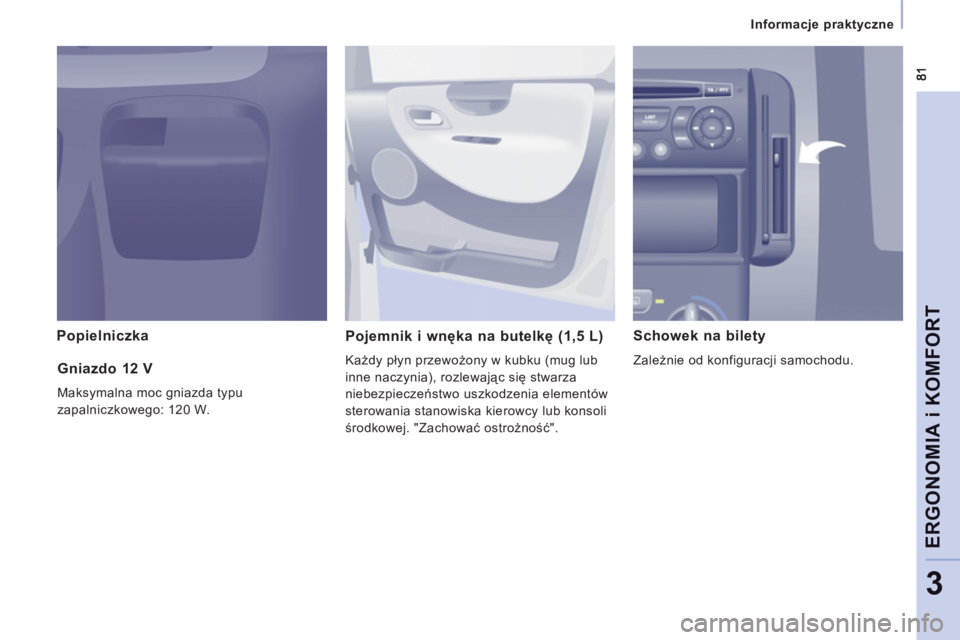

Popielniczka
Pojemnik i wnęka na butelkę (1,5 L)

Każdy płyn przewożony w kubku (mug lub
inne naczynia), rozlewajÄ…c siÄ™ stwarza
niebezpieczeństwo uszkodzenia elementów
sterowania stanowiska kierowcy lub konsoli
środkowej. "Zachować ostrożność".


Schowek na bilety

Zależnie od konfiguracji samochodu.

Gniazdo 12 V

Maksymalna moc gniazda typu
zapalniczkowego: 120 W.

82


Informacje praktyczne

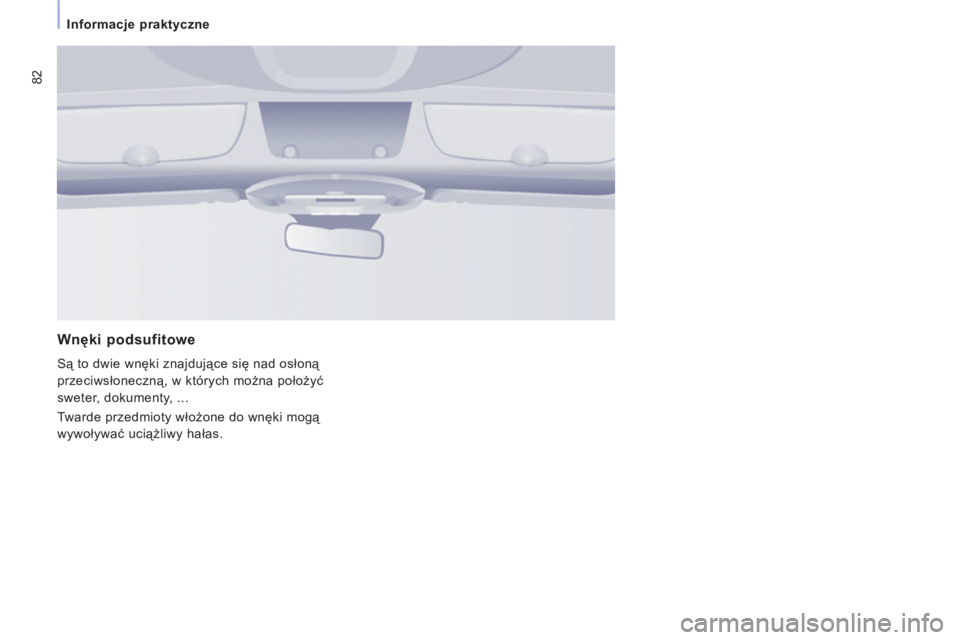

Wnęki podsufitowe

Są to dwie wnęki znajdujące się nad osłoną
przeciwsłoneczną, w których można położyć
sweter, dokumenty, ...
Twarde przedmioty włożone do wnęki mogą
wywoływać uciążliwy hałas.

83


Informacje praktyczne

ERGONOMIA i KOMFOR
T
3

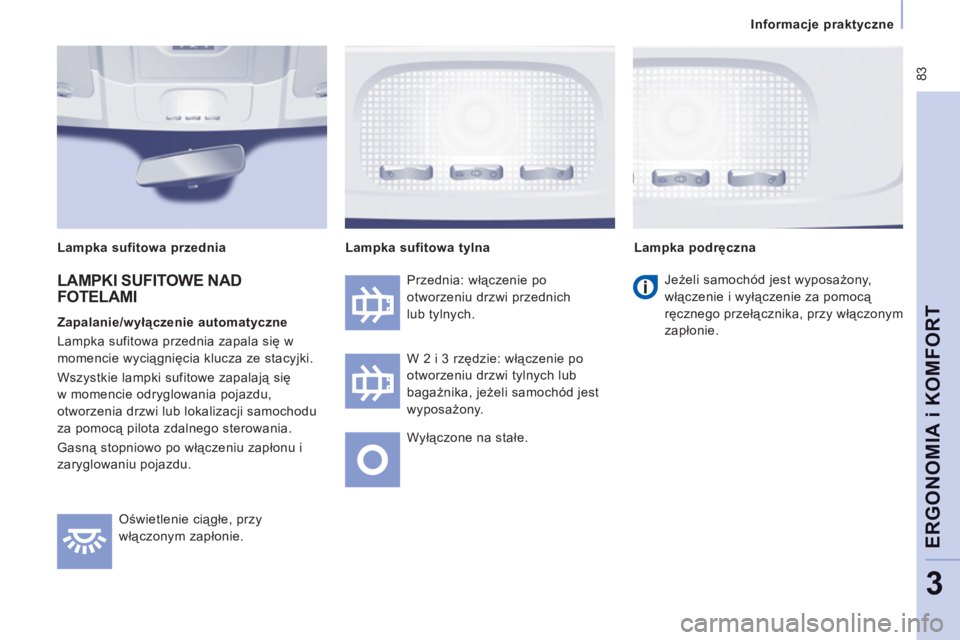

Oświetlenie ciągłe, przy
włączonym zapłonie. Przednia: włączenie po
otworzeniu drzwi przednich
lub tylnych.
W 2 i 3 rzędzie: włączenie po
otworzeniu drzwi tylnych lub
bagażnika, jeżeli samochód jest
wyposażony.
Wyłączone na stałe.
Lampka podręczna

Lampka sufitowa tylna
Jeżeli samochód jest wyposażony,
włączenie i wyłączenie za pomocą
ręcznego przełącznika, przy włączonym
zapłonie.


LAMPKI SUFITOWE NAD
FOTELAMI


Zapalanie/wyłączenie automatyczne
Lampka sufitowa przednia zapala siÄ™ w
momencie wyciągnięcia klucza ze stacyjki.
Wszystkie lampki sufitowe zapalajÄ… siÄ™
w momencie odryglowania pojazdu,
otworzenia drzwi lub lokalizacji samochodu
za pomocÄ… pilota zdalnego sterowania.
Gasną stopniowo po włączeniu zapłonu i
zaryglowaniu pojazdu.
Lampka sufitowa przednia

84


Informacje praktyczne

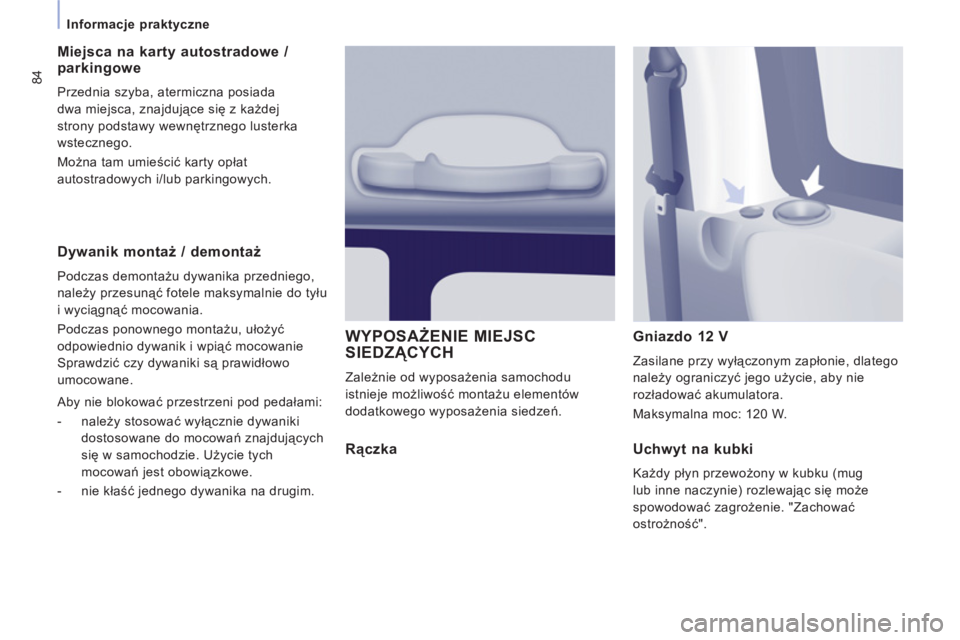

Dywanik montaż / demontaż

Podczas demontażu dywanika przedniego,
należy przesunąć fotele maksymalnie do tyłu
i wyciągnąć mocowania.
Podczas ponownego montażu, ułożyć
odpowiednio dywanik i wpiąć mocowanie
Sprawdzić czy dywaniki są prawidłowo
umocowane.

Miejsca na karty autostradowe / parkingowe

Przednia szyba, atermiczna posiada
dwa miejsca, znajdujące się z każdej
strony podstawy wewnętrznego lusterka
wstecznego.
Można tam umieścić karty opłat
autostradowych i/lub parkingowych.
WYPOSAŻENIE MIEJSC
SIEDZÄ„CYCH

Zależnie od wyposażenia samochodu
istnieje możliwość montażu elementów
dodatkowego wyposażenia siedzeń.
Gniazdo 12 V

Zasilane przy wyłączonym zapłonie, dlatego
należy ograniczyć jego użycie, aby nie
rozładować akumulatora.
Maksymalna moc: 120 W. Aby nie blokować przestrzeni pod pedałami:


- należy stosować wyłącznie dywaniki
dostosowane do mocowań znajdujących
się w samochodzie. Użycie tych
mocowań jest obowiązkowe.

- nie kłaść jednego dywanika na drugim.

RÄ…czka Uchwyt na kubki

Każdy płyn przewożony w kubku (mug
lub inne naczynie) rozlewając się może
spowodować zagrożenie. "Zachować
ostrożność".

Informacje praktyczne

ERGONOMIA i KOMFOR
T
3

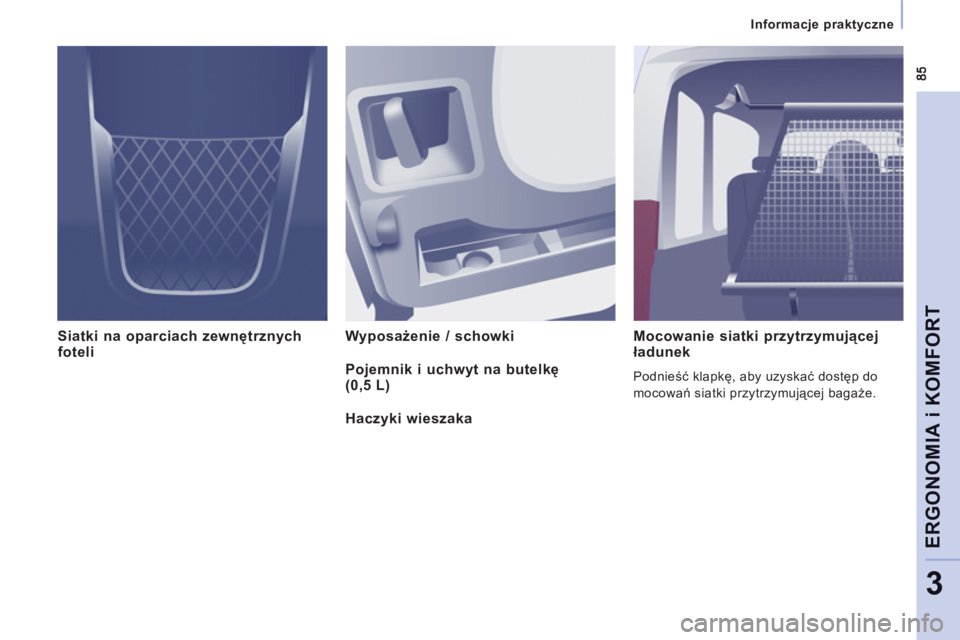

Siatki na oparciach zewnętrznych
foteli Wyposażenie / schowki Mocowanie siatki przytrzymującej ładunek

Podnieść klapkę, aby uzyskać dostęp do
mocowań siatki przytrzymującej bagaże. Pojemnik i uchwyt na butelkę(0,5 L)
Hacz
yki wieszaka

Informacje praktyczne

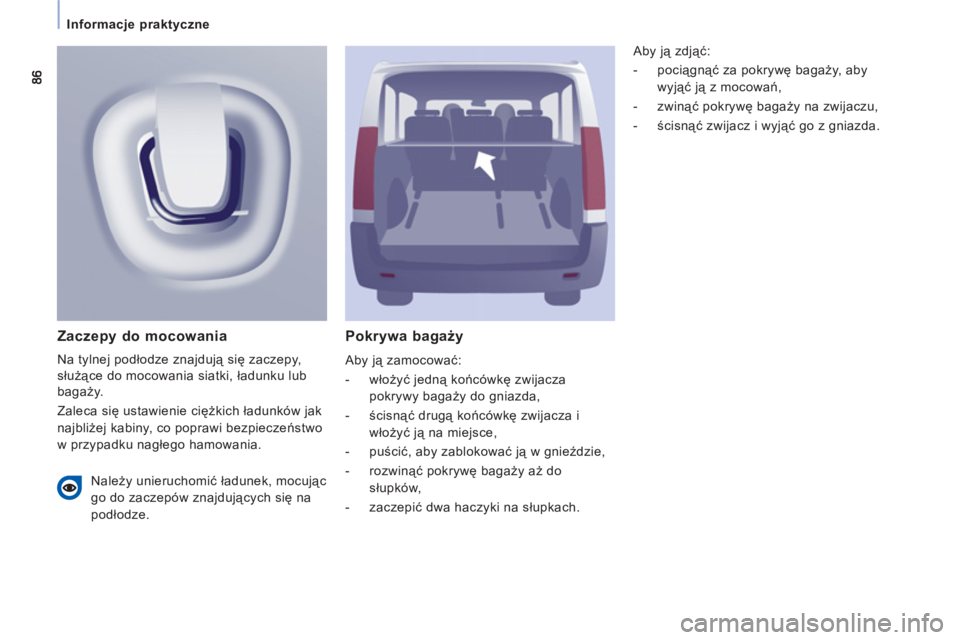

Pokrywa bagaży

Aby ją zamocować:


- włożyć jedną końcówkę zwijacza
pokrywy bagaży do gniazda,

- ścisnąć drugą końcówkę zwijacza i
włożyć ją na miejsce,

- puścić, aby zablokować ją w gnieździe,

- rozwinąć pokrywę bagaży aż do
słupków,

- zaczepić dwa haczyki na słupkach.

Zaczepy do mocowania

Na tylnej podłodze znajdują się zaczepy,
służące do mocowania siatki, ładunku lub
bagaży.
Zaleca się ustawienie ciężkich ładunków jak
najbliżej kabiny, co poprawi bezpieczeństwo
w przypadku nagłego hamowania. Aby ją zdjąć:


- pociągnąć za pokrywę bagaży, aby
wyjąć ją z mocowań,

- zwinąć pokrywę bagaży na zwijaczu,

- ścisnąć zwijacz i wyjąć go z gniazda.


Należy unieruchomić ładunek, mocując
go do zaczepów znajdujących się na
podłodze.

87

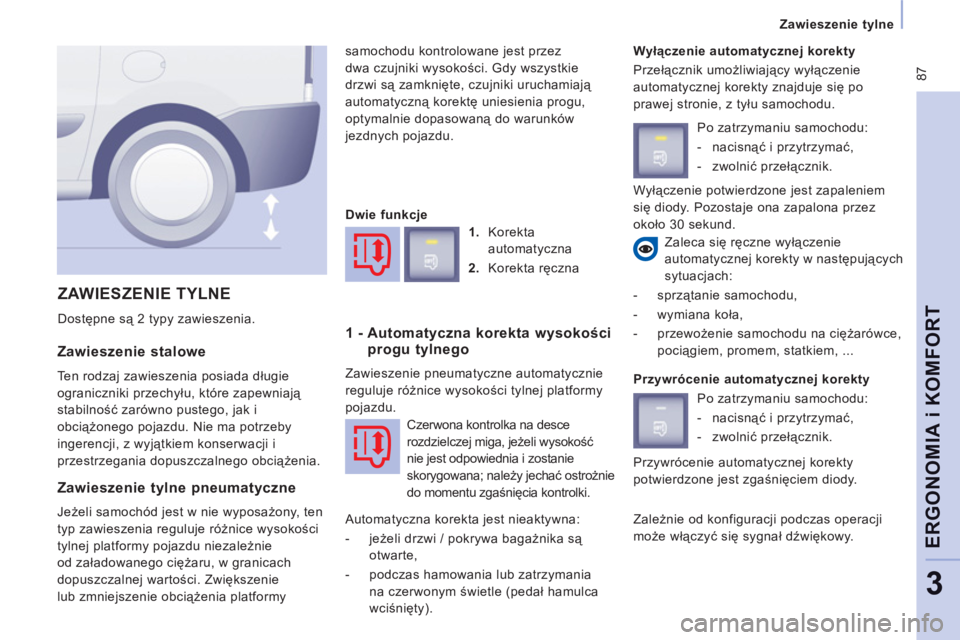

Zawieszenie tylne
ERGONOMIA i KOMFOR
T
3


Zawieszenie stalowe

Ten rodzaj zawieszenia posiada długie
ograniczniki przechyłu, które zapewniają
stabilność zarówno pustego, jak i
obciążonego pojazdu. Nie ma potrzeby
ingerencji, z wyjÄ…tkiem konserwacji i
przestrzegania dopuszczalnego obciążenia. samochodu kontrolowane jest przez
dwa czujniki wysokości. Gdy wszystkie
drzwi są zamknięte, czujniki uruchamiają
automatycznÄ… korektÄ™ uniesienia progu,
optymalnie dopasowaną do warunków
jezdnych pojazdu.

Wyłączenie automatycznej korekty
Przełącznik umożliwiający wyłączenie
automatycznej korekty znajduje siÄ™ po
prawej stronie, z tyłu samochodu.

ZAWIESZENIE TYLNE

Dostępne są 2 typy zawieszenia.
Zaleca się ręczne wyłączenie
automatycznej korekty w następujących
sytuacjach:


- sprzÄ…tanie samochodu,

- wymiana koła,

- przewożenie samochodu na ciężarówce,
pociÄ…giem, promem, statkiem, ...



Zawieszenie tylne pneumatyczne

Jeżeli samochód jest w nie wyposażony, ten
typ zawieszenia reguluje różnice wysokości
tylnej platformy pojazdu niezależnie
od załadowanego ciężaru, w granicach
dopuszczalnej wartości. Zwiększenie
lub zmniejszenie obciążenia platformy
Dwie funkcje


1.
Korekta
automatyczna

2.
Korekta ręczna


1 - Automatyczna korekta wysokościprogu tylnego

Zawieszenie pneumatyczne automatycznie
reguluje różnice wysokości tylnej platformy
pojazdu.
Automatyczna korekta jest nieaktywna:


- jeżeli drzwi / pokrywa bagażnika są
otwarte,

- podczas hamowania lub zatrzymania
na czerwonym świetle (pedał hamulca
wciśnięty). Po zatrzymaniu samochodu:


- nacisnąć i przytrzymać,

- zwolnić przełącznik.

Przywrócenie automatycznej korekty
Po zatrzymaniu samochodu:


- nacisnąć i przytrzymać,

- zwolnić przełącznik.
Zależnie od konfiguracji podczas operacji
może włączyć się sygnał dźwiękowy.
Czerwona kontrolka na desce
rozdzielczej miga, jeżeli wysokość
nie jest odpowiednia i zostanie
skorygowana; należy jechać ostroż
nie
do momentu zgaśnięcia kontrolki. Przywrócenie automatycznej korekty
potwierdzone jest zgaśnięciem diody. Wyłączenie potwierdzone jest zapaleniem
siÄ™ diody. Pozostaje ona zapalona przez
około 30 sekund.

88

Zawieszenie tylne

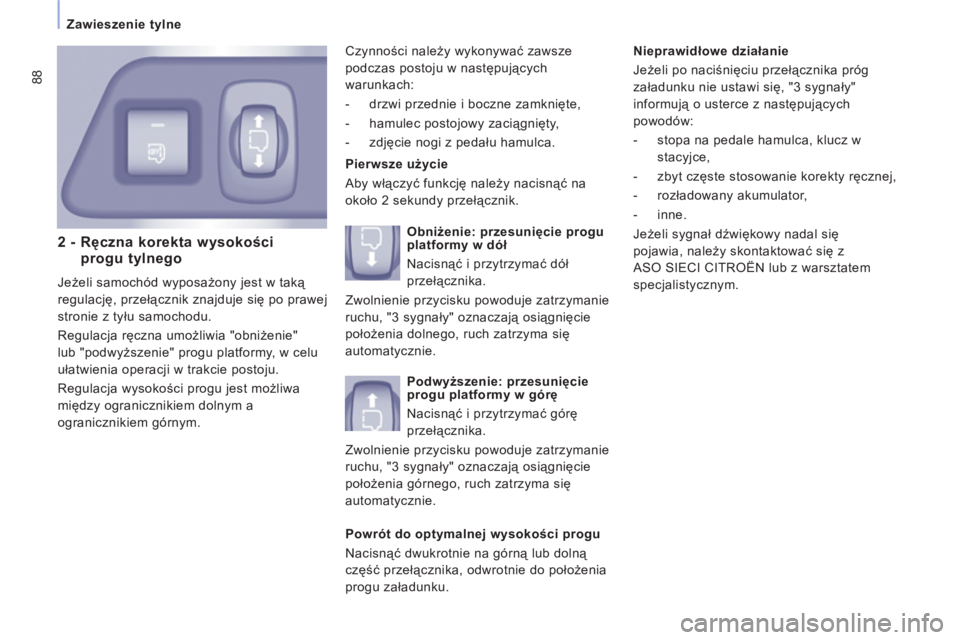

2 - Ręczna korekta wysokości progu tylnego

Jeżeli samochód wyposażony jest w taką
regulację, przełącznik znajduje się po prawej
stronie z tyłu samochodu.
Regulacja ręczna umożliwia "obniżenie"
lub "podwyższenie" progu platformy, w celu
ułatwienia operacji w trakcie postoju.
Regulacja wysokości progu jest możliwa
między ogranicznikiem dolnym a
ogranicznikiem górnym.
Pierwsze użycie
Aby włączyć funkcję należy nacisnąć na
około 2 sekundy przełącznik.
Nieprawidłowe działanie
Jeżeli po naciśnięciu przełącznika próg
załadunku nie ustawi się, "3 sygnały"
informują o usterce z następujących
powodów:


- stopa na pedale hamulca, klucz w
stacyjce,

- zbyt cz
ęste stosowanie korekty ręcznej,

- rozładowany akumulator,

- inne.
Jeżeli sygnał dźwiękowy nadal się
pojawia, należy skontaktować się z
ASO SIECI CITROËN lub z warsztatem
specjalistycznym. Czynności należy wykonywać zawsze
podczas postoju w następujących
warunkach:


- drzwi przednie i boczne zamknięte,

- hamulec postojowy zaciągnięty,

- zdjęcie nogi z pedału hamulca.

Obniżenie: przesunięcie progu
platformy w dół
Nacisnąć i przytrzymać dół
przełącznika.
Zwolnienie przycisku powoduje zatrzymanie
ruchu, "3 sygnały" oznaczają osiągnięcie
poł
ożenia dolnego, ruch zatrzyma się
automatycznie.

Podwyższenie: przesunięcie
progu platformy w górę
Nacisnąć i przytrzymać górę
przełącznika.
Zwolnienie przycisku powoduje zatrzymanie
ruchu, "3 sygnały" oznaczają osiągnięcie
położenia górnego, ruch zatrzyma się
automatycznie.

Powrót do optymalnej wysokości progu
Nacisnąć dwukrotnie na górną lub dolną
część przełącznika, odwrotnie do położenia
progu załadunku.
