CITROEN JUMPER MULTISPACE 2014 Priručnik (in Serbian)

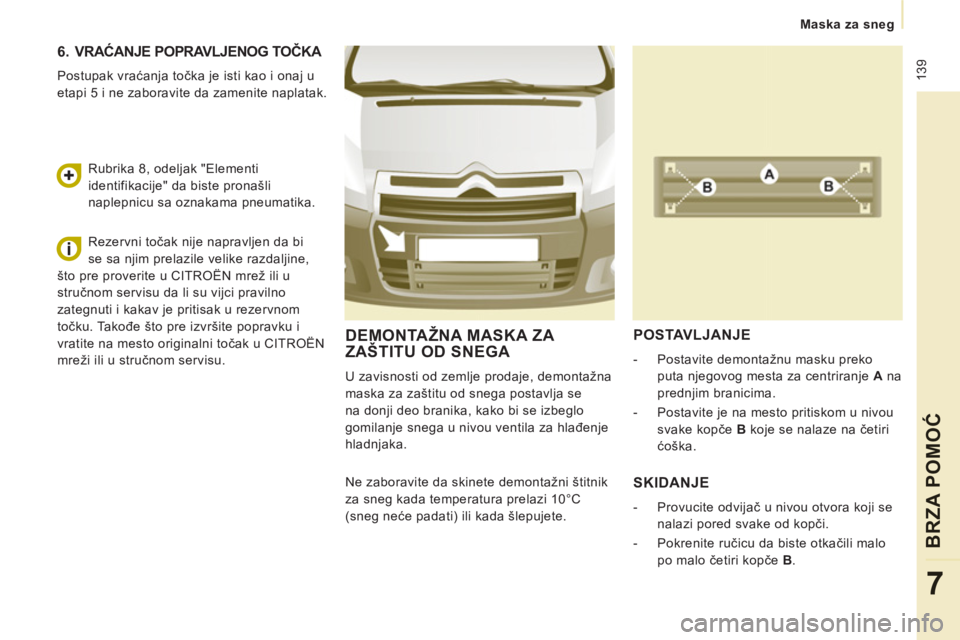

139


Maska za sneg

BRZA POMOĆ
7
DEMONTAŽNA MASKA ZA
ZAŠTITU OD SNEGA
U zavisnosti od zemlje prodaje, demontažna
maska za zaštitu od snega postavlja se
na donji deo branika, kako bi se izbeglo
gomilanje snega u nivou ventila za hlađenje
hladnjaka.

POSTAVLJANJE



- Postavite demontažnu masku preko
puta njegovog mesta za centriranje A
na
prednjim branicima.

- Postavite je na mesto pritiskom u nivou
svake kopče B
koje se nalaze na četiri
ćoška.

Ne zaboravite da skinete demontažni štitnik
za sneg kada temperatura prelazi 10°C
(sneg neće padati) ili kada šlepujete.


SKIDANJE



- Provucite odvijač u nivou otvora koji se
nalazi pored svake od kopči.

- Pokrenite ručicu da biste otkačili malo
po malo četiri kopče B
.



6. VRAĆANJE POPRAVLJENOG TOČKA

Postupak vraćanja točka je isti kao i onaj u
etapi 5 i ne zaboravite da zamenite naplatak.
Rubrika 8, odeljak "Elementi
identifikacije" da biste pronašli
naplepnicu sa oznakama pneumatika.
Rezervni točak nije napravljen da bi
se sa njim prelazile velike razdaljine,
što pre proverite u CITROËN mrež ili u
stručnom servisu da li su vijci pravilno
zategnuti i kakav je pritisak u rezervnom
točku. Takođe što pre izvršite popravku i
vratite na mesto originalni točak u CITROËN
mreži ili u stručnom servisu.

140


Lanci za sneg

LANCI ZA SNEG


U zimskim uslovima, lanci za sneg
poboljšavaju vuču kao i ponašanje vozila
prilikom kočenja.

Lanci za sneg treba da se postavljaju
samo na pogonske točkove. Ne treba
da se postavljaju na rezervne točkove
manjih dimenzija.

Obratite pažnju na specifične propise
u različitim zemljama koji se odnose
na upotrebu lanaca za sneg i maksimalnu
dozvoljenu brzinu.

Saveti za postavljanje



)
Ukoliko u toku putovanja treba da
stavite lance, zaustavite vozilo na ravnoj
podlozi, pored puta.

)
Zategnite parkirnu kočnicu i eventualno
postavite podupirače ispod točkova kako
vozilo ne bi slučajno skliznulo.

)
Postavite lance sledeći uputstva
proizvođača.

)
Polako startujte motor i vozite neko
vreme ne prelazeći brzinu od 50 km/h.

)
Zaustavite vozilo i proverite da li su lanci
dobro zategnuti.


Nemojte voziti putevima na kojima
nema snega kako ne biste oštetili
gume na vašem vozilu kao i sam put.
Preporučujemo vam da isprobate
postavljanje lanaca pre polaska na put na
ravnom i suvom tlu. Ukoliko su na vašem
vozilu aluminijumske felne, uverite se
da nijedan lanac niti delovi za njegovo
pričvršćivanje ne dodiruju felnu.


Koristite isključivo lance za sneg namenjene
za upotrebu na vašem vozilu :
Za više informacija o lancima za sneg,
obratite se mreži CITROËN ili stručnom
servisu.

Dimenzije
standardnih guma
Makismalna veličina
karike.

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141

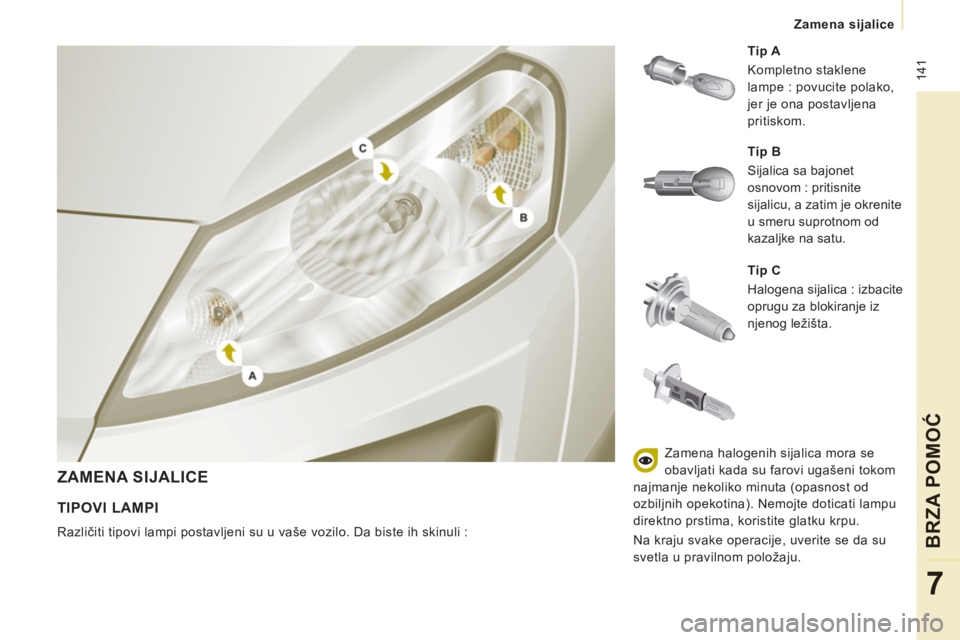

Zamena sijalice
BRZA POMOĆ
7

ZAMENA SIJALICE


Tip C
Halogena sijalica : izbacite
oprugu za blokiranje iz
njenog ležišta.
Tip A
Kompletno staklene
lampe : povucite polako,
jer je ona postavljena
pritiskom.

TIPOVI LAMPI

Različiti tipovi lampi postavljeni su u vaše vozilo. Da biste ih skinuli :
Tip B
Sijalica sa bajonet
osnovom : pritisnite
sijalicu, a zatim je okrenite
u smeru suprotnom od
kazaljke na satu.
Zamena halogenih sijalica mora se
obavljati kada su farovi ugašeni tokom
najmanje nekoliko minuta (opasnost od
ozbiljnih opekotina). Nemojte doticati lampu
direktno prstima, koristite glatku krpu.
Na kraju svake operacije, uverite se da su
svetla u pravilnom položaju.

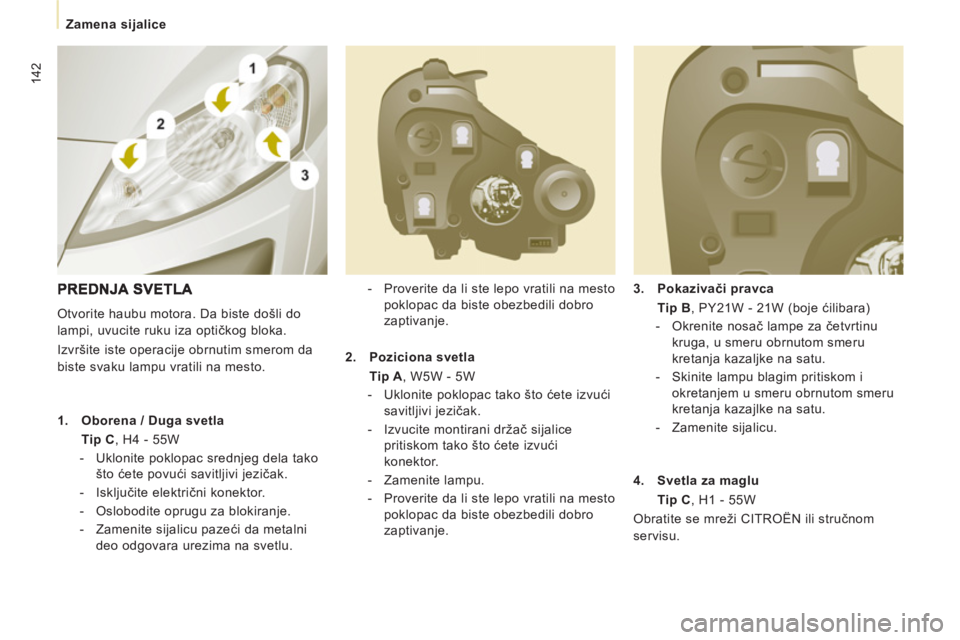

142


Zamena sijalice

3.
Pokazivači pravca
Tip B
, PY21W - 21W (boje ćilibara)


- Okrenite nosač lampe za četvrtinu
kruga, u smeru obrnutom smeru
kretanja kazaljke na satu.

- Skinite lampu blagim pritiskom i
okretanjem u smeru obrnutom smeru
kretanja kazajlke na satu.

- Zamenite sijalicu.
- Proverite da li ste lepo vratili na mesto
poklopac da biste obezbedili dobro
zaptivanje.

Otvorite haubu motora. Da biste došli do
lampi, uvucite ruku iza optičkog bloka.
Izvršite iste operacije obrnutim smerom da
biste svaku lampu vratili na mesto.


1.
Oborena / Duga svetla
Tip C
, H4 - 55W


- Uklonite poklopac srednjeg dela tako
što ćete povući savitljivi jezičak.

- Isključite električni konektor.

- Oslobodite oprugu za blokiranje.

- Zamenite sijalicu pazeći da metalni
deo odgovara urezima na svetlu.
2.
Poziciona svetla
Tip A
, W5W - 5W


- Uklonite poklopac tako što ćete izvući
savitljivi jezičak.

- Izvucite montirani držač sijalice
pritiskom tako što ćete izvući
konektor.

- Zamenite lampu.

- Proverite da li ste lepo vratili na mesto
poklopac da biste obezbedili dobro
zaptivanje.
4.
Svetla za maglu
Tip C
, H1 - 55W
Obratite se mreži CITROËN ili stručnom
servisu.

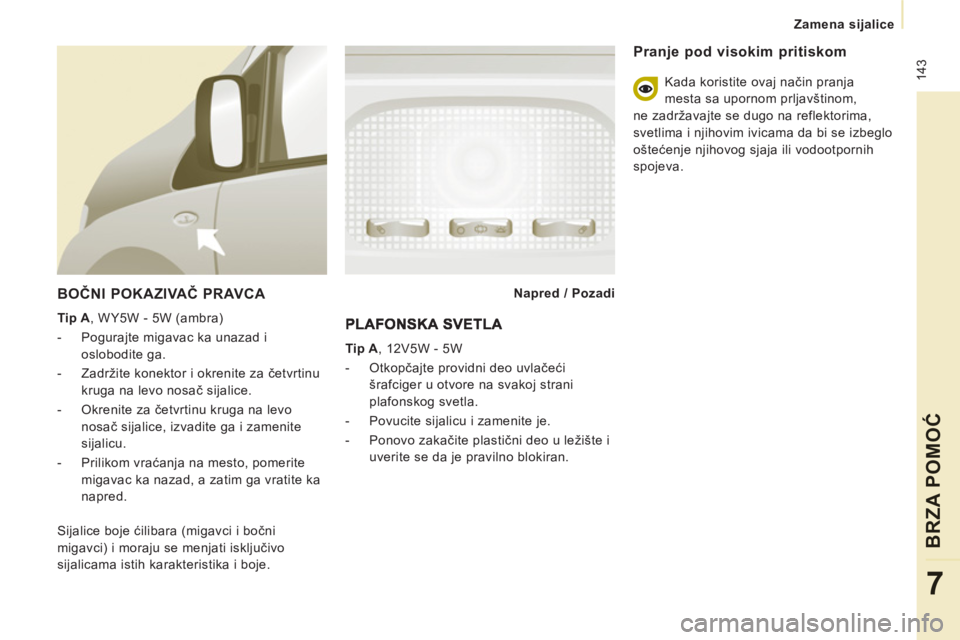

143
Zamena sijalice
BRZA POMOĆ
7


BOČNI POKAZIVAČ PRAVCA


Tip A
, WY5W - 5W (ambra)


- Pogurajte migavac ka unazad i
oslobodite ga.

- Zadržite konektor i okrenite za četvrtinu
kruga na levo nosač sijalice.

- Okrenite za četvrtinu kruga na levo
nosač sijalice, izvadite ga i zamenite
sijalicu.

- Prilikom vraćanja na mesto, pomerite
migavac ka nazad, a zatim ga vratite ka
napred.
Napred / Pozadi


Sijalice boje ćilibara (migavci i bočni
migavci) i moraju se menjati isključivo
sijalicama istih karakteristika i boje.

Tip A
, 12V5W - 5W


- Otkopčajte providni deo uvlačeći
šrafciger u otvore na svakoj strani
plafonskog svetla.

- Povucite sijalicu i zamenite je.

- Ponovo zakačite plastični deo u ležište i
uverite se da je pravilno blokiran.


Pranje pod visokim pritiskom

Kada koristite ovaj način pranja
mesta sa upornom prljavštinom,
ne zadržavajte se dugo na reflektorima,
svetlima i njihovim ivicama da bi se izbeglo
oštećenje njihovog sjaja ili vodootpornih
spojeva.

144


Zamena sijalice

ZADNJA SVETLA

Za više informacije o lampama, pogledajte
tabele "Tipovi lampi".

- Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata na 180°. Rubrika 2,
odeljak "Otvori".

- Izvucite dva zavrtnja za pričvršćivanje.
Sa spoljašnje strane, povucite providni
blok.

- Dok držite svetlo, isključite električni
konektor.
- Odvojite i udaljite 8 jezičaka zatim
izvadite sijalicu.

- Skinite neispravnu lampu blagim
pritiskom na gornji deo i okretanjem u
smeru obrnutom smeru kazaljki na satu.

- Zamenite lampu.

1.
Stop / poziciona svetla
Tip B
, P21/5W - 21/5W

2.
Pokazivači pravca
Tipovi B
, PY21W - 21W (ćilibar)

3.
Svetla za kretanje unazad
Tipovi B
, P21W - 21W

4.
Svetla za maglu
Tipovi B
, P21W - 21W Prilikom vraća na mesto, pazite da pravilno
postavite :


- 8 jezičaka,

- dva bela zupca u dva otvora od kaučuka
kako biste obezbedili zaptivanje svetla,

- da se kabl za napanje ne prekine.

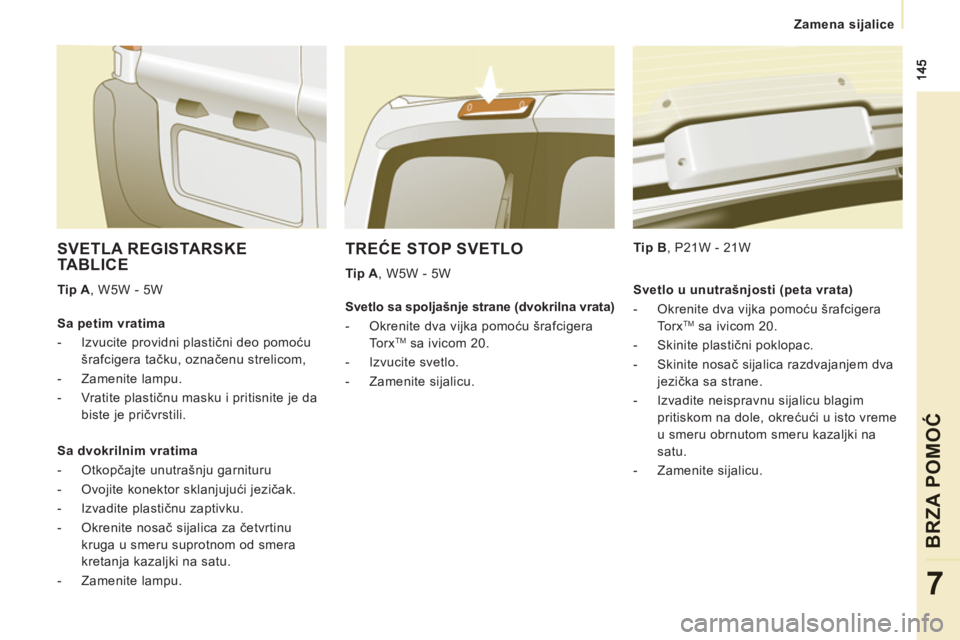

Zamena sijalice
BRZA POMOĆ
7
TREĆE STOP SVETLO


Tip A
, W5W - 5W
Tip B
, P21W - 21W

SVETLA REGISTARSKETABLICE


Tip A
, W5W - 5W

Sa petim vratima


- Izvucite providni plastični deo pomoću
šrafcigera tačku, označenu strelicom,

- Zamenite lampu.

- Vratite plastičnu masku i pritisnite je da
biste je pričvrstili.


Sa dvokrilnim vratima


- Otkopčajte unutrašnju garnituru

- Ovojite konektor sklanjujući jezičak.

- Izvadite plastičnu zaptivku.

- Okrenite nosač sijalica za četvrtinu
kruga u smeru suprotnom od smera
kretanja kazaljki na satu.

- Zamenite lampu.


Svetlo sa spoljašnje strane (dvokrilna vrata)


- Okrenite dva vijka pomoću šrafcigera
Torx
TM sa ivicom 20.

- Izvucite svetlo.

- Zamenite sijalicu.
Svetlo u unutrašnjosti (peta vrata)


- Okrenite dva vijka pomoću šrafcigera
To r x
TM sa ivicom 20.

- Skinite plastični poklopac.

- Skinite nosač sijalica razdvajanjem dva
jezička sa strane.

- Izvadite neispravnu sijalicu blagim
pritiskom na dole, okrećući u isto vreme
u smeru obrnutom smeru kazaljki na
satu.

- Zamenite sijalicu.

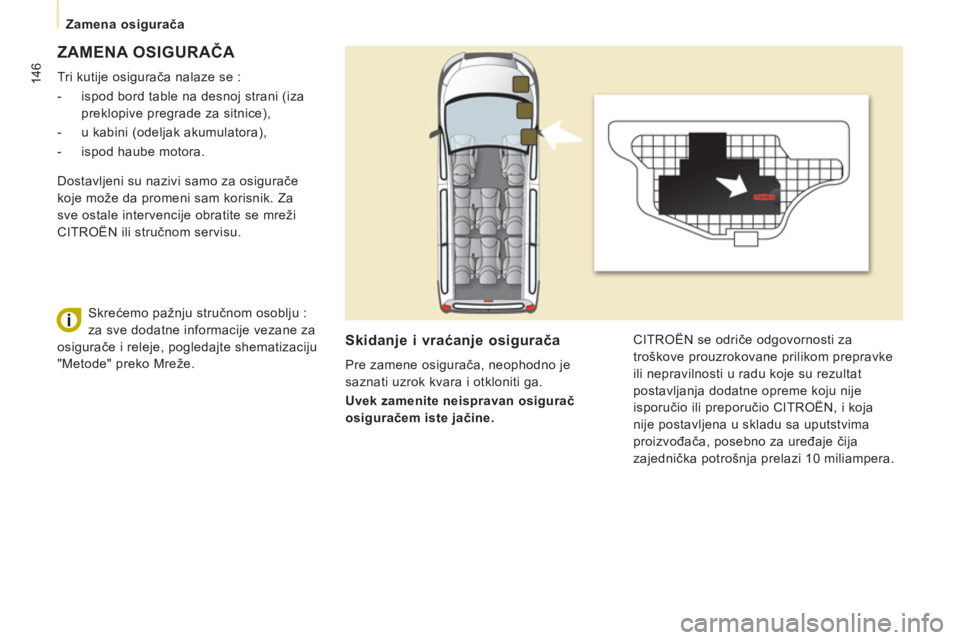

146


Zamena osigurača

ZAMENA OSIGURAČA

Tri kutije osigurača nalaze se :


- ispod bord table na desnoj strani (iza
preklopive pregrade za sitnice),

- u kabini (odeljak akumulatora),

- ispod haube motora.
Skidanje i vraćanje osigurača

Pre zamene osigurača, neophodno je
saznati uzrok kvara i otkloniti ga.

Uvek zamenite neispravan osigurač
osiguračem iste jačine. CITROËN se odriče odgovornosti za
troškove prouzrokovane prilikom prepravke
ili nepravilnosti u radu koje su rezultat
postavljanja dodatne opreme koju nije
isporučio ili preporučio CITROËN, i koja
nije postavljena u skladu sa uputstvima
proizvođača, posebno za uređaje čija
zajednička potrošnja prelazi 10 miliampera. Dostavljeni su nazivi samo za osigurače
koje može da promeni sam korisnik. Za
sve ostale intervencije obratite se mreži
CITROËN ili stručnom servisu.
Skrećemo pažnju stručnom osoblju :
za sve dodatne informacije vezane za
osigurače i releje, pogledajte shematizaciju
"Metode" preko Mreže.

147
Zamena osigurača
BRZA POMOĆ
7

OSIGURAČI ISPOD BORD TABLE
NA DESNOJ STRANI


- Pomerite pregradu za sitnice, a zatim
je snažno izvucite da biste došli do
osigurača.

Osigurač


A (amperi)

Namena


1


15
Zadnji brisač


2


-
Slobodan


3


5
Računar vazdušnih jastuka


4


10
Senzor ugla volana, Dijagnostička utičnica, Senzor ESC,
Manuelna ventilacija, Kontaktor kvačila, Visina snopa farova,
Pumpa filtera za čestice


5


30
Retrovizori sa električnom komandom, Motor podizača
prozora suvozača


6


30
Napajanje prednjih podizača prozora


7


5
Plafonska svetla i osvetljenje pregrade za rukavice


8


20
Višenamenski ekran, Sirena alarma, Autoradio, CD charger,
Radiotelefon, Kućište opsluživanja vuče (post-oprema)


9


10
Utičnica u 2. redu


10


30
Korektor ležišta zadnjih farova, Komutacija ispod volana,
Instrument tabla


11


15
Dijagnostička utičnica, Kontaktor kontakt brave


12


15
Set za slobodne ruke, Računar vazdušnih jastuka, Računar
pomoći parkiranju


13


5
Kućište opsluživanja motora, Kućište opsluživanja vuče


14


15
Senzor za kišu, Ventilacija u zadnjem delu, Automatski klima-
uređaj, Instrument tabla


15


30
Zaključavanje / otključavanje / super - zaključavanje otvora


16


-

Slobodan


17


40
Odmrzavanje zadnjeg stakla, Odmrzavanje retrovizora

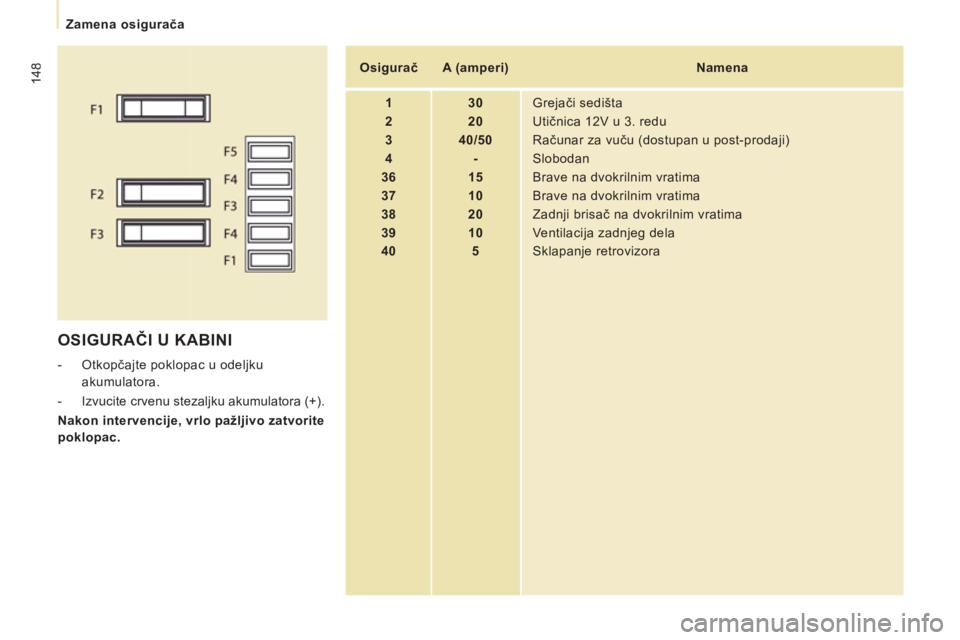

148


Zamena osigurača
OSIGURAČI U KABINI



- Otkopčajte poklopac u odeljku
akumulatora.

- Izvucite crvenu stezaljku akumulatora (+).

Nakon intervencije, vrlo pažljivo zatvorite
poklopac.

Osigurač


A (amperi)

Namena


1


30
Grejači sedišta


2


20
Utičnica 12V u 3. redu


3


40/50
Računar za vuču (dostupan u post-prodaji)


4


-
Slobodan


36


15
Brave na dvokrilnim vratima


37


10
Brave na dvokrilnim vratima


38


20
Zadnji brisač na dvokrilnim vratima


39


10
Ventilacija zadnjeg dela


40


5
Sklapanje retrovizora
