CITROEN JUMPER MULTISPACE 2014 Upute Za Rukovanje (in Croatian)

9.79
09
TEMPERATURA: °CELZIJA / °FAHRENHEITA

POTRO
ŠNJA GORIVA: KM/L - L/100 - MPG

1
2
2

SHEMATSKI PRIKAZ EKRANA


POSTAVKE PRIKAZA

MJESEC
DAN


SAT

MINUTE
GODIN
A

FORMAT 12 H/24 H
JEZICI

ITALIANO

NEDERLANDS

PORTUGUES

PORTUGUES-BRASIL
FRANCAIS

DEUTSCH

ENGLI
SH

ESPANOL
1
2
2
2
2
2
2
1
2
2
2
2
2
2
2
2
UNITS
TEMPERATURE: °CELSIUS / °FAHRENHEIT
FUEL CONSUMPTION : KM/L - L/100 - MPG
DISPLAY ADJUST
MONTH
DATE
HOUR
MINUTES
YEAR
12 H/24 H MODE
LANGUAGE
ITALIANO
NEDERLAND
S
PORTUGUES
PORTUGUES-BRASIL
FRANCAIS
DEUTSCH
ENGLISH
ESPANOL

9.80
09SHEMATSKI PRIKAZ EKRANA
Pritiskom na kotačić OK otvaraju se izbornici s prečacima, ovisno o
prikazu na ekranu: MONOKROMATSKI EKRAN C
uključivanje / isključivanje RDS
uključivanje / isključivanje REG
ukl
jučivanje / isključivanje radioteksta
RADIO


uključivanje / isključivanje Intro (počeci pjesama)


CD / CD MP3


uključivanje / isključivanje ponavljanja pjesama (cijeli CD u tijeku slušanja za CD, cijela mapa u tijeku
slušanja za CD MP3)

uključivanje / isključivanje slučajnog redoslijeda
pjesama (cijeli CD u tijeku slušanja za CD, cijela mapa
u tijeku slušanja za CD MP3)

uključivanje / isključivanje ponavljanja pjesama (mapa / izvođač / žanr / popis pjesama u tijeku slušanja)


USB


uključivanje / isključivanje slučajnog redoslijedapjesama (mapa / izvođač / žanr / popis pjesama u tijeku
slušanja )
1
1
1
1
1
1
1
1
activate / deactivate RDS
activate / deactivate REG mode
activate / deactivate radiotext
activate / deactivate Intro
activate / deactivate track repeat (the entire current CDfor CD, the entire current folder for MP3 CD)
activate / deactivate random play (the entire current CD for CD, the entire current folder for MP3 CD)
activate / deactivate track repeat (of the current folder / artist / genre / playlist)
activate / deactivate random play (of the current folder / artist / genre / playlist)č/č/č

9.81
09 SHEMATSKI PRIKAZ EKRANA

MONOKROMATSKI
EKRAN C

AUDIO FUNKCIJE
praćenje frekvencije (RDS)
ukl
jučivanje / isključivanje
PO
STAVKE ZA VALNO PODRUČJE FM
regionalno praćenje (REG)

uključivanje / isključivanje
prikaz radioteksta
(RDTXT)
uključivanje / isključivanje
1
2
3
4
3
4
3
4


NAČINI REPRODUKCIJE
ponavl
janje albuma (RPT)
uključivanje / isključivanje
slušan
je slučajnim redoslijedom (RDM)

uključivanje / isključivanje
2
3
4
3
4
PUTNO RAČUNALO

Udal
jenost: x km
UNO
S UDALJENOSTI DO ODREDIŠTA
Dijagnostika POPI
S UPOZORENJA
Uključene ili isključene funkcije
STAT US FUNKCIJA *
1
2
3
3
2
3
2
Pritiskom na tipku MENU prikazuju se:

*
Parametri mogu biti različiti, ovisno o vozilu.
AUDIO FUNCTIONS
alternative frequencies (RDS)
activate / deactivate
FM BAND PREFERENCES
regional mode (REG)
activate / deactivate
radio-text information (RDTXT)
activate / deactivate
PLAY MODES
album repeat (RPT)
activate / deactivate
track random play (RDM)
activate / deactivate
TRIP COMPUTER
Distance: x miles
ENTER DISTANCE TO DESTINATION
Diagnostics
ALERT LOG
Functions activated or deactivated STATUS OF THE FUNCTIONS
*

9.82
09SHEMATSKI PRIKAZ EKRANA
TELEFON BLUETOOTH
Connect/Disconnect an e
quipment povezivanje/odspajanje uređaja

Consult the paired equipment
pregled združenih uređaja
KONFIGURACIJA FUNKCIJE BLUETOOTH
Te l e
phone function
funkcija telefona

Audio Streaming function
funkcija Audio Streaming


Delete a
paired equipment
brisanje združenog uređaja


P
erform a Bluetooth search
pokretanje pretraživanja Bluetooth uređaja

Calls list
popis poziva
CALL
NAZVATI
Director
ymenik


Terminate the current callzavršiti razgovor
MANAGE THE TELEPHONE CALL
UPRAVLJANJE RAZGOVOROM


Activate secret mode
prebaciti razgovor na mobitel
1
2
3
3
3
4
4
4
2
3
4
2
3
3
podešavanje svjetline - slike
KONFIGURACIJA EKRANA ODREĐIVANJE PARAMETARA VOZILA *
OSOBNE POSTAVKE - KONFIGURACIJ
A
poz
itivna slika
ne
gativna slika
podešavan
je svjetline (- +)
nam
ještanje datuma i sata
namještanje dana/mjeseca/godine
namještanje sati/minuta
izbor formata 12 sati / 24 sata
izbor m
jernih jedinica
l/100 km - mpg - km/l
°Celzija / °Fahrenheita
IZBOR JEZIKA

1
2
4
3
2
4
4
3
4
4
2
3
4
4
4

*
Parametri mogu biti različiti, ovisno o vozilu.
BLUETOOTH TELEPHONE
BLUETOOTH CONFIGURATION
video brightness adjustment
DISPLAY CONFIGURATION
DEFINE THE VEHICLE PARAMETERS*
PERSONALISATION-CONFIGURATION
normal video
inverse video
brightness (- +) adjustment
date and time adjustment
day/month/year adjustment
hour/minute adjustment
choice of 12 h / 24 h mode
choice of unit
s
l/100 km - mpg - km/l
°Celsius / °Fahrenhei
t
CHOICE OF LANGUAGE

9.83
ČESTA PITANJA
PITANJEODGOVORRJEŠENJE

Kvaliteta zvuka nije istau svim audio izvorima(radio, CD...).
Za optimalnu kvalitetu zvuka potrebna su ugađanja zvuka (glasnoća, niski tonovi, visoki tonovi, zvučni efekti, loudness) za svaki izvor slušanja,zbog čega može doći do čujnih razlika u zvuku prilikom promjene izvora slušanja (radio, CD...).

Provjerite odgovaraju li podešene vrijednosti(glasnoća, niski i visoki tonovi, zvučni efekti,loudness) pojedinim izvorima slušanja.Preporučujemo da za AUDIO funkcije (niski i visoki tonovi, balans sprijeda-straga, lijevo-desno) izaberete srednji položaj, da ne uključite nijedanzvučni efekt, i da funkciju Loudness uključite kad slušate CD, a da je isključite kad slušate radio.

Uređaj stalno izbacuje CD ili ga ne reproducira. CD je okrenut naopako, nije čitljiv, ne sadrži glazbene podatke ili jesnimljen u formatu koji autoradio ne podržava.
CD ima zaštitu od kopiranja koju autoradio ne prepoznaje.


- Provjerite na koju ste stranu okrenuli CD.


- Provjerite stanje CD-a: uređaj ne možereproducirati disk ako je previše oštećen.


- Ako je riječ o kopiranom CD-u, provjeritenjegov sadržaj: vidi savjete u poglavlju "Audio".


- CD uređaj u autoradiju ne može reproducirati DVD.


- Uređaj u vozilu ne može reproducirati nekvalitetno kopirane diskove.
Na ekranu se pojavljuje poruka"USB peripheral error" (greškaperifernog uređaja USB).

Veza Bluetooth se prekida.
Baterija u perifernom uređaju je možda preslabo napunjena.
Napunite bateriju u perifernom uređaju.
USB memorija nije prepoznata.
Memorija je možda oštećena.

Ponovno formatirajte memoriju.

Lo

9.84

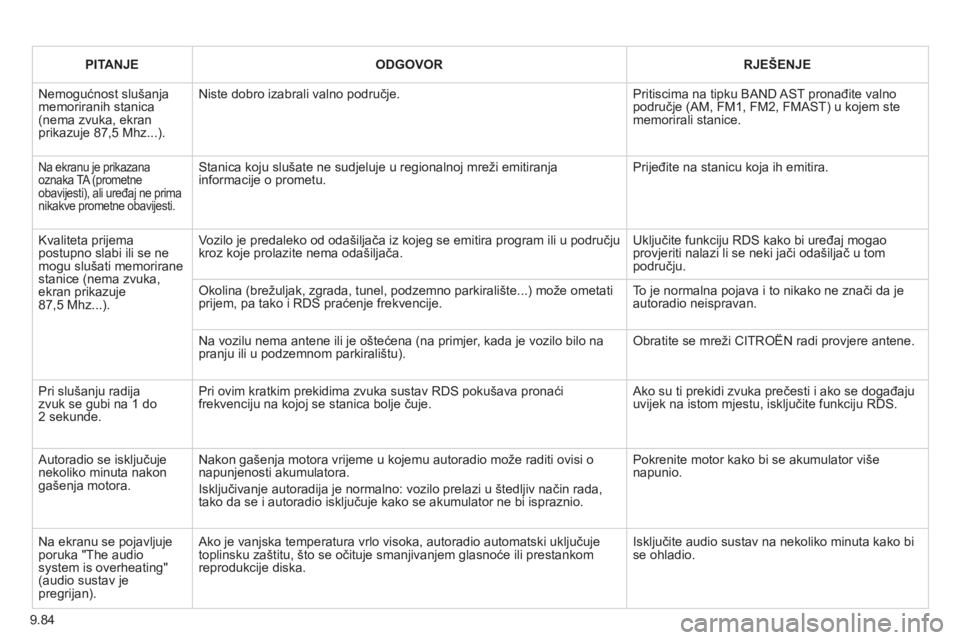

PITANJEODGOVORRJEŠENJE
Nemogućnost slušanja memoriranih stanica(nema zvuka, ekranprikazuje 87,5 Mhz...).
Niste dobro izabrali valno područje.
Pritiscima na tipku BAND AST pronađite valno područje (AM, FM1, FM2, FMAST) u kojem ste memorirali stanice.
Na ekranu je prikazana oznaka TA (prometneobavijesti), ali uređaj ne prima nikakve prometne obavijesti.
Stanica koju slušate ne sudjeluje u regionalnoj mreži emitiranjainformacije o prometu. Prijeđite na stanicu koja ih emitira.

Kvaliteta prijema postupno slabi ili se ne mogu slušati memoriranestanice (nema zvuka,ekran prikazuje 87,5 Mhz...).
Vozilo je predaleko od odašiljača iz kojeg se emitira program ili u područjukroz koje prolazite nema odašiljača.
Uključite funkciju RDS kako bi uređaj mogao provjeriti nalazi li se neki jači oda

16
1


Vanjština

LOKALIZIRANJ
E
10
VANJŠTINA


Čep, spremnik goriva 128-129
Prekid dovoda goriva, uspostavljanje
dovoda dizel goriva 129-130

Metlica brisača 150
Vanjski retrovizori 91
Bočni pokazivač smjera 143

Prednja svjetla, svjetla za maglu,
pokazivači smjera 46-48
Podešavanje visine svjetlosnog
snopa farova 48
Zamjena prednjih žarulja 141-143
Pranje farova 49, 124
Štitnik za snijeg 139

Prednja vrata 24-25
Bočna klizna vrata 25-26
Ključ 22
Otvaranje poklopca motora 120
Električna sigurnosna brava za djecu 2 6

Kočnice, pločice kočnica 94, 125
Naglo kočenje 96
ABS, REF 96
ASR, ESC 97
Gume, tlak 160
Lanci za snijeg 140
Stražnji ovjes 88-90
Vrata, poklopac prtljažnika 24-27
Mehaničko otključavanje 27
Dodatna oprema 119

Svjetlo registarske pločice 145
Dimenzije 154-157

Pribor za privremeni popravak gume 133
Rezervni kotač, dizalica,
zamjena kota
ča, alat 135-139
Napuhavanje guma, tlak 160
Daljinski upravljač 21-22
Zamjena baterije, reinicijalizacija 22
Ključ 22
Pokretanje 45
Centralno zaključavanje /
otključavanje 21, 24-25
Alarm 23-24

Vuča, podizanje 151
Kuka za prikolicu 117-118
Pomoć pri parkiranju 95
Stražnja svjetla, pokazivači
smjera 46-47, 143
Treće stop svjetlo 145
Zamjena stražnjih žarulja 141, 145

162

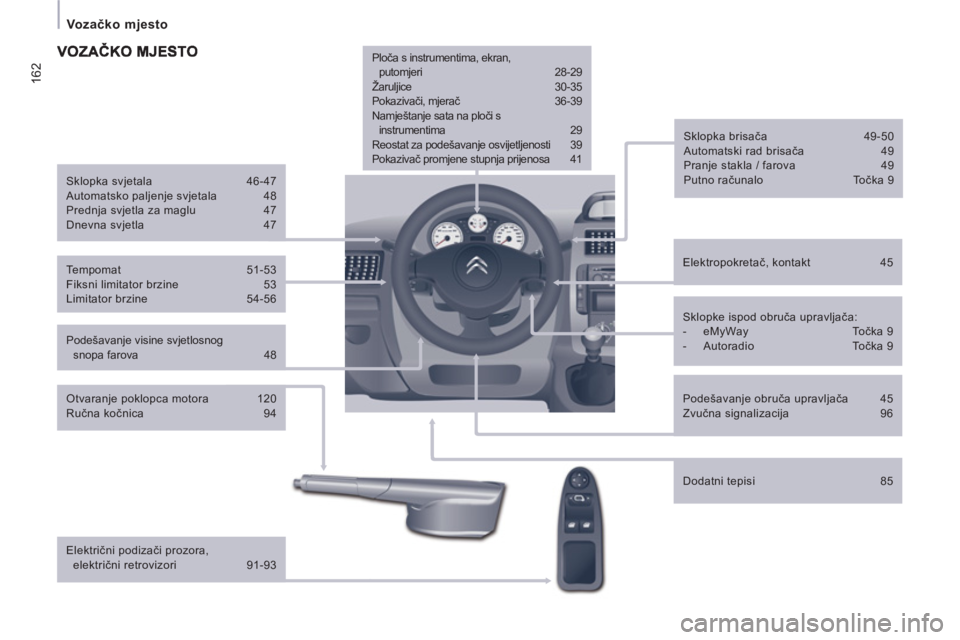

Vozačko mjesto



Podešavanje visine svjetlosnog
snopa farova 48
Elektropokretač, kontakt 45
Sklopka brisača 49-50
Automatski rad brisača 49
Pranje stakla / farova 49
Putno računalo Točka 9

Tempomat 51-53
Fiksni limitator brzine 53
Limitator brzine 54-56

Sklopke ispod obruča upravljača:


- eMyWay Točka 9

- Autoradio Točka 9

Sklopka svjetala 46-47
Automatsko paljenje svjetala 48
Prednja svjetla za maglu 47
Dnevna svjetla 47


Otvaranje poklopca motora 120
Ručna kočnica 94

Električni podizači prozora,
električni retrovizori 91-93
Ploča s instrumentima, ekran,
putomjeri 28-29
Žaruljice 30-35
Pokazivači, mjerač 36-39
Namještanje sata na ploči s
instrumentima 29
Reostat za podešavanje osvijetljenosti 39
Pokazivač promjene stupnja prijenosa 41

Dodatni tepisi 85


Podešavanje obruča upravljača 45
Zvučna signalizacija 96

16
3

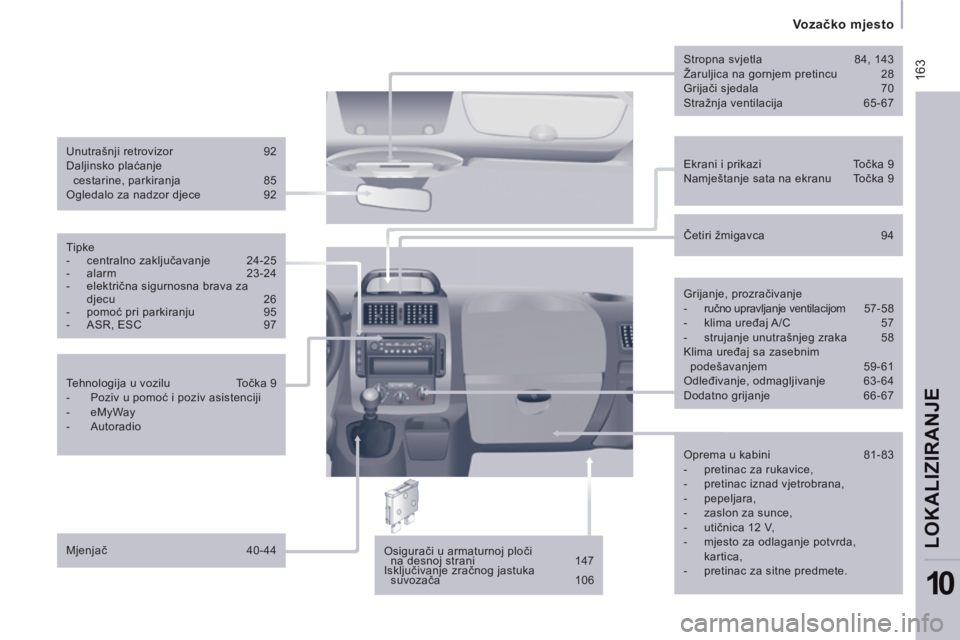

Vozačko mjesto

LOKALIZIRANJ
E
10


Ekrani i prikazi Točka 9
Namještanje sata na ekranu Točka 9
Unutrašnji retrovizor 92
Daljinsko plaćanje
cestarine, parkiranja 85
Ogledalo za nadzor djece 92
Stropna svjetla 84, 143
Žaruljica na gornjem pretincu 28
Grijači sjedala 70
Stražnja ventilacija 65-67

Osigurači u armaturnoj ploči
na desnoj strani 147
Isključivanje zračnog jastuka
suvozača 106
Tipke


- centralno zaključavanje 24-25

- alarm 23-24

- električna sigurnosna brava za
djecu 26

- pomoć pri parkiranju 95

- ASR, ESC 97


Tehnologija u vozilu Točka 9


- Poziv u pomoć i poziv asistenciji

- eMyWay

- Autoradio


Mjenjač 40-44
Četiri žmigavca 94

Grijanje, prozračivanje


- ručno upravljanje ventilacijom 57-58

- klima uređaj A/C 57

- strujanje unutrašnjeg zraka 58
Klima uređaj sa zasebnim
podešavanjem 59-61
Odleđivanje, odmagljivanje 63-64
Dodatno grijanje 66-67

Oprema u kabini 81-83


- pretinac za rukavice,

- pretinac iznad vjetrobrana,

- pepeljara,

- zaslon za sunce,

- utičnica 12 V,

- mjesto za odlaganje potvrda,
kartica,

- pretinac za sitne predmete.

164

Unutrašnjost



Oprema u stražnjem dijelu 85-87


- prsteni za učvršćenje tereta,

- prekrivač prtljage,

- kukica za vješalicu i za pričvršćenje
mreže,

- mrežica na klupi,

- rukohvat,

- držač čaše,

- utičnica 12 V,

- pretinac za sitne predmete.

Pribor za privremeni popravak gume 133
Rezervni kotač, dizalica,
zamjena kotača, alat 135-139
Stražnji ovjes 88-90
Prednji i bočni zračni jastuci,
zračne zavjese 103-106
Isključivanje zračnog jastuka
suvozača 106

Ručna, parkirna kočnica 94
Otvaranje poklopca motora 120

Akumulator, punjenje, pokretanje 131
Osigurači u kabini 148
Prednja sjedala, podešavanja,
naslon za glavu 69-70
Prednja klupa s 2 mjesta 71-72
Sigurnosni pojasi 100-101

Stražnja ventilacija 65

Dječje sjedalice 107-116
Priključci ISOFIX 111-113
Stražnja bočna stakla 92

UNUTRAŠNJOST


Stražnja sjedala, stražnje
klupe 73-79
Razmještaj sjedala, klupa 80

Stražnje stropno svjetlo 84
Zamjena žarulje stropnog
svjetla 143

Dodatna oprema 119

Unutrašnji retrovizor 92
Daljinsko plaćanje cestarine,
parkiranja 85
Prednje stropno svjetlo 84
Zamjena žarulje stropnog svjetla 143
