Światła przednie
Światła ksenonowe
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
Światła halogenowe
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
W
przypadku żarówek z występami
typu H7... zachować ich położenie,
aby zapewnić jak najwyższą jakość
oświetlenia.
Reflektory przeciwmgłowe
Typ D , H11-55W
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów
i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w
ciągu
kilku minut od zapalenia świateł.

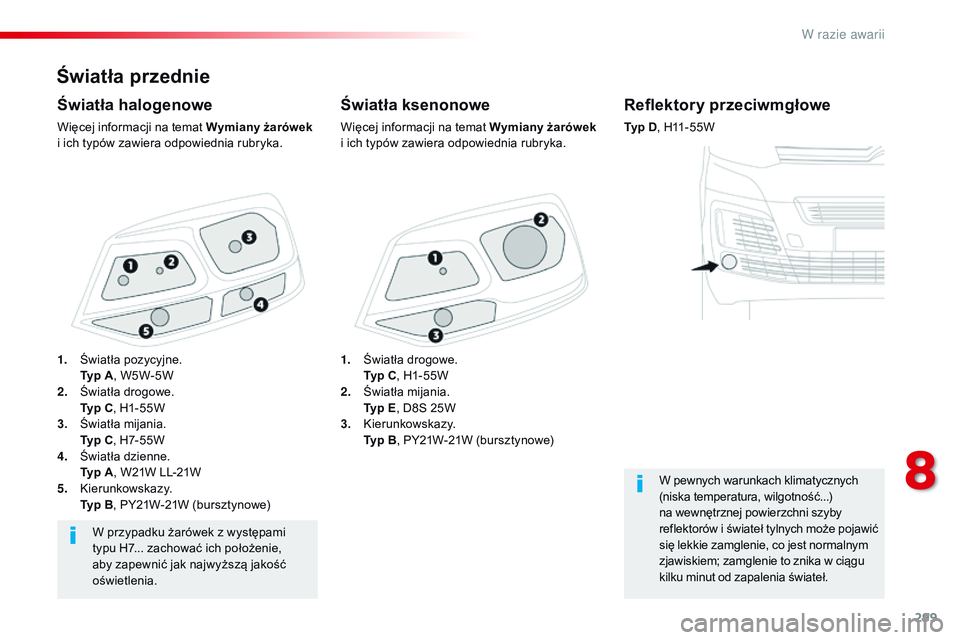

1.
Ś
wiatła drogowe.
T
yp C , H1-55W
2.
Ś
wiatła mijania.
T
yp E , D8S 25W
3.
K
ierunkowskazy.
T
yp B , PY21W-21W
(bursztynowe)
1.
Ś
wiatła pozycyjne.
T
yp A , W5W-5W
2.
Ś
wiatła drogowe.
T
yp C , H1-55W
3.
Ś
wiatła mijania.
T
yp C , H7-55W
4.
Ś
wiatła dzienne.
T
yp A , W21W
LL-21W
5.
K
ierunkowskazy.
T
yp B , PY21W-21W
(bursztynowe)
8
W razie awarii
Page 302 of 774

300
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

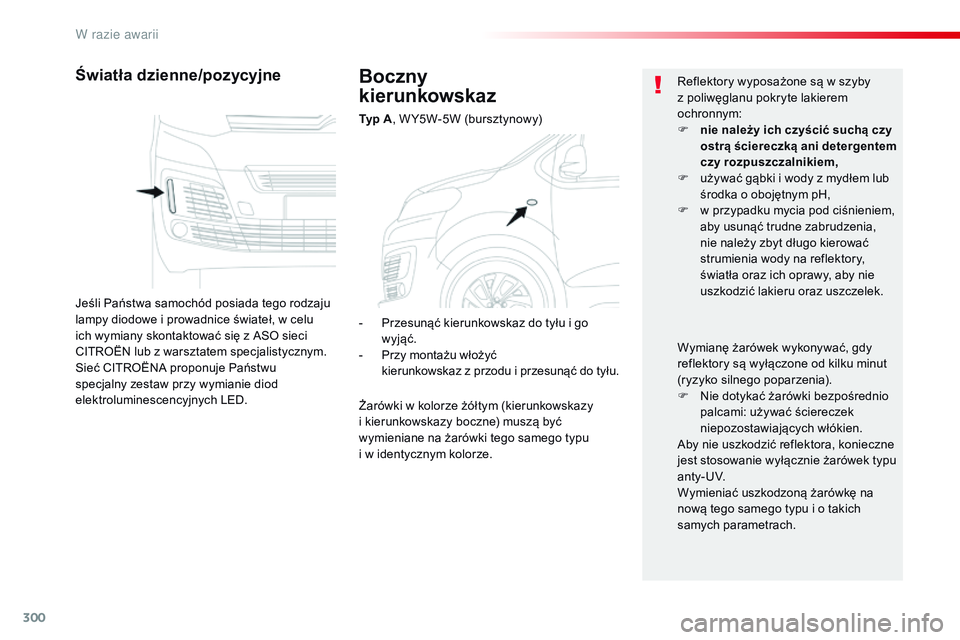

Boczny
kierunkowskaz
Typ A , W Y5W-5W (bursztynowy)
Światła dzienne/pozycyjne
Jeśli Państwa samochód posiada tego rodzaju
lampy diodowe i prowadnice świateł, w celu
ich wymiany skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Sieć CITROËNA proponuje Państwu
specjalny zestaw
przy wymianie diod
elektroluminescencyjnych LED. Reflektory wyposażone są w
szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą czy
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F
u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F
w
przypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonywać, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F
N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i
o takich
samych parametrach.
-
P
rzesunąć kierunkowskaz do tyłu i go
wyjąć.
-
P
rzy montażu włożyć
kierunkowskaz
z przodu i przesunąć do tyłu.
Żarówki w
kolorze żółtym (kierunkowskazy
i
kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu
i
w identycznym kolorze.
W razie awarii
Page 303 of 774

301
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Przy montażu złącza i żarówki
w świetle ustawić prawidłowo zespół
w gnieździe, dopóki kliknięcie nie
zasygnalizuje zablokowania.

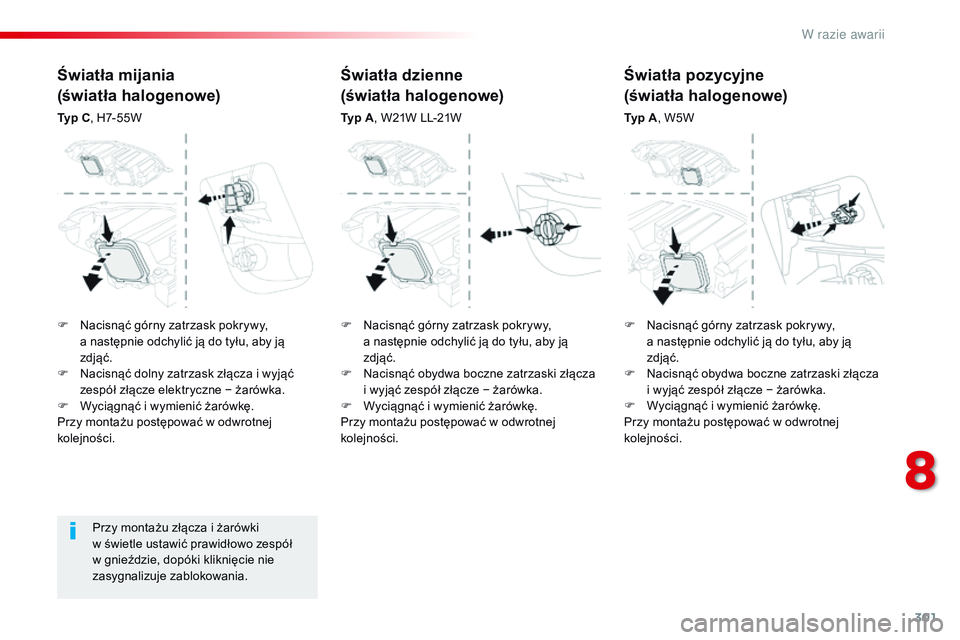

Światła mijania
(światła halogenowe)
Typ C, H7-55W
Światła dzienne
(światła halogenowe)
Typ A , W21W LL-21W
Światła pozycyjne
(światła halogenowe)
Typ A, W5W
F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącze elektryczne − żarówka.
F
W
yciągnąć i
wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności. F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
N
acisnąć obydwa boczne zatrzaski złącza
i wyjąć zespół złącze − żarówka.
F
W
yciągnąć i
wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności. F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
N
acisnąć obydwa boczne zatrzaski złącza
i wyjąć zespół złącze − żarówka.
F
W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
8
W
Page 304 of 774

302
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Należy uważać na miejsce za prawym
światłem (w kierunku pojazdu), które
może być gorące i
grozi poparzeniem
(przewody odgazowania). Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z
żarówek z danej strony.
Kierunkowskazy
(światła halogenowe)
Typ B, PY21W-21W (bursztynowe)

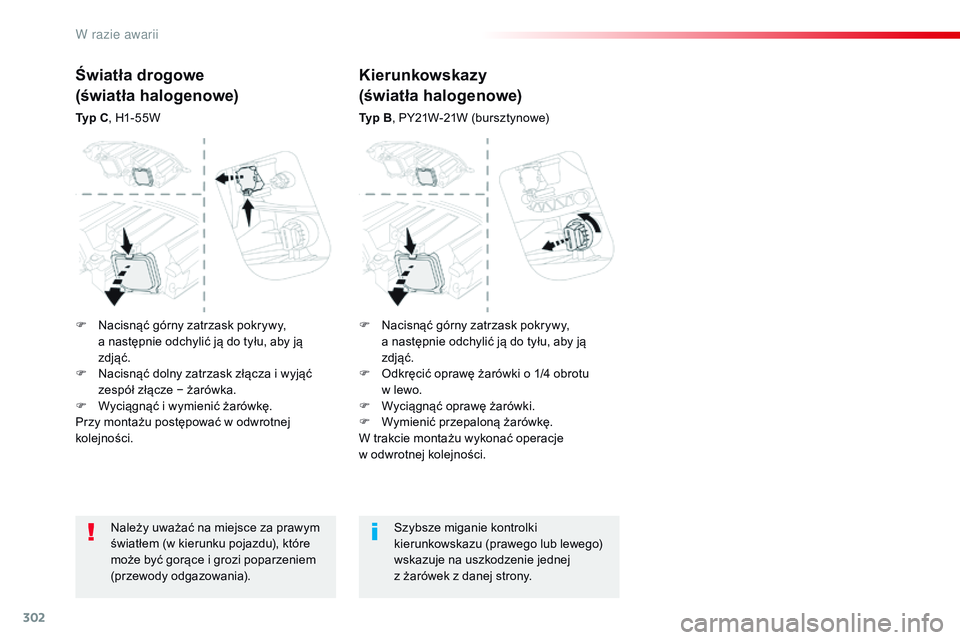

Światła drogowe
(światła halogenowe)
Typ C, H1-55W
F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącze − żarówka.
F
W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności. F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
O
dkręcić oprawę żarówki o 1/4 obrotu
w
lewo.
F
W
yciągnąć oprawę żarówki.
F
W
ymienić przepaloną żarówkę.
W
trakcie montażu wykonać operacje
w
odwrotnej kolejności.
W
Page 305 of 774

303
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Światła mijania
(światła ksenonowe)
Typ E, D8S 25W
F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
P
rzekręcić oprawę żarówki o 1/4 obrotu
w
lewo.
F
W
ymienić przepaloną żarówkę.
W
trakcie montażu wykonać operacje
w
odwrotnej kolejności.
Wymianę lampy ksenonowej D8S należy
wykonywać w ASO sieci CITROËN
albo w warsztacie specjalistycznym,
ponieważ istnieje zagrożenie porażenia
prądem elektrycznym.
Zaleca się równoczesną wymianę
wszystkich lamp D8S w przypadku
awarii jednej z nich.

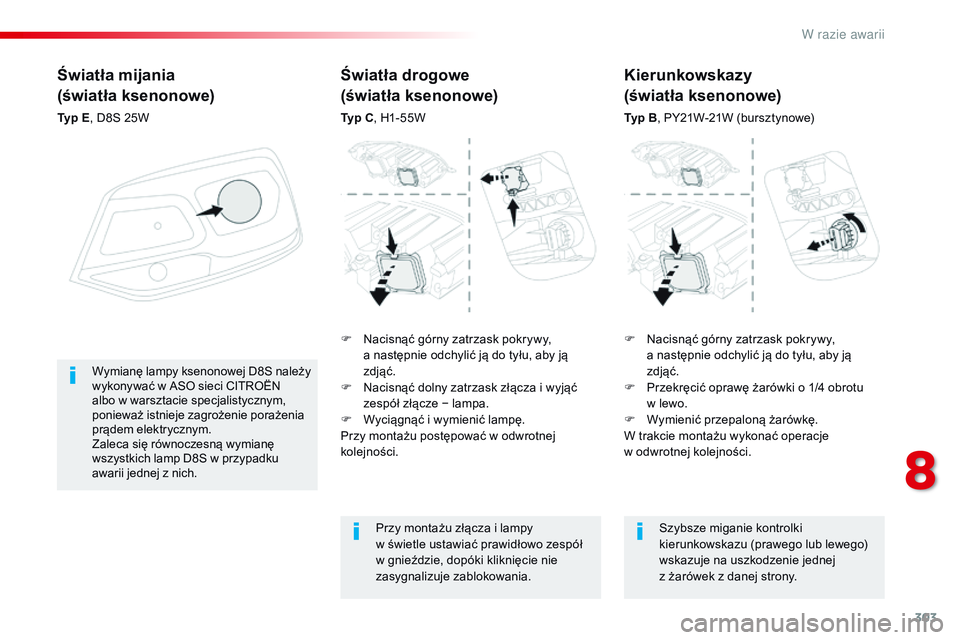

Światła drogowe
(światła ksenonowe)
Typ C
, H1-55W
Przy montażu złącza i lampy
w świetle ustawiać prawidłowo zespół
w gnieździe, dopóki kliknięcie nie
zasygnalizuje zablokowania. Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z
żarówek z danej strony.
Kierunkowskazy
(światła ksenonowe)
Typ B, PY21W-21W (bursztynowe)
F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F
N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącze − lampa.
F
W
yciągnąć i
wymienić lampę.
Przy montażu postępować w
odwrotnej
kolejności.
8
W
Page 306 of 774

304
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

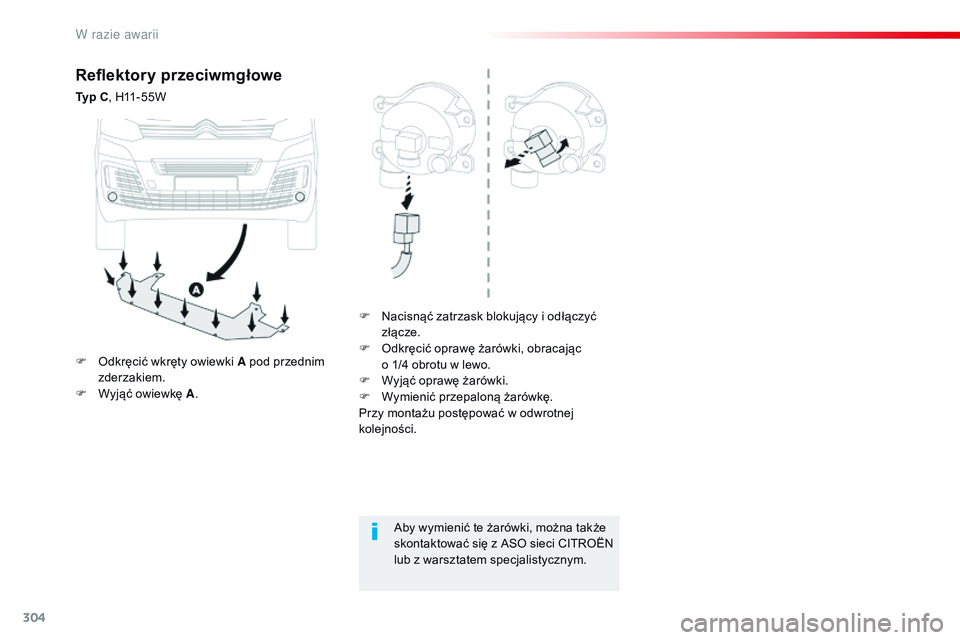

Reflektory przeciwmgłowe
Typ C, H11-55W
F
N
acisnąć zatrzask blokujący i odłączyć
złącze.
F
O
dkręcić oprawę żarówki, obracając
o
1/4 obrotu w lewo.
F
W
yjąć oprawę żarówki.
F
W
ymienić przepaloną żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
Aby wymienić te żarówki, można także
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
F
O
dkręcić wkręty owiewki A pod przednim
zderzakiem.
F
W
yjąć owiewkę A .
W razie awarii
Page 307 of 774

305
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

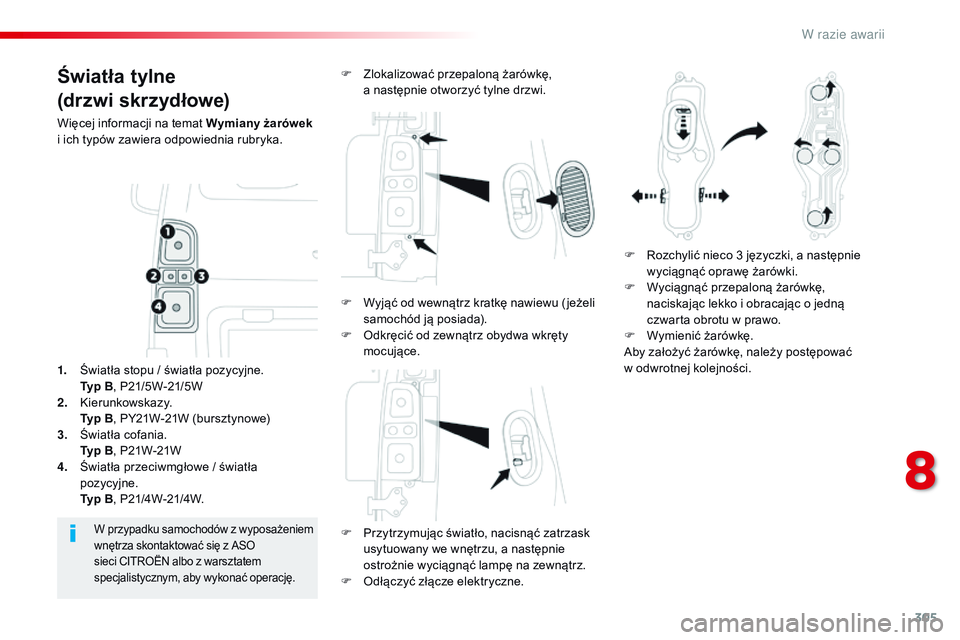

Światła tylne
(drzwi skrzydłowe)
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
F
P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a następnie
ostrożnie wyciągnąć lampę na zewnątrz.
F
O
dłączyć złącze elektryczne.
W przypadku samochodów z wyposażeniem
w nętrza skontaktować się z ASO
sieci CITROËN albo z
warsztatem
specjalistycznym, aby wykonać operację.
1. Światła stopu / światła pozycyjne. T yp B, P21/5W-21/5W
2.
K
ierunkowskazy.
T
yp B, PY21W-21W
(bursztynowe)
3.
Ś
wiatła cofania.
T
yp B, P21W-21W
4.
Ś
wiatła przeciwmgłowe / światła
pozycyjne.
T
yp B, P21/4W-21/4W. F
Z
lokalizować przepaloną żarówkę,
a następnie otworzyć tylne drzwi.
F
R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F
W
yciągnąć przepaloną żarówkę,
naciskając lekko i obracając o jedną
czwarta obrotu w prawo.
F
W
ymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
F
W
yjąć od wewnątrz kratkę nawiewu ( jeżeli
samochód ją posiada).
F
O
dkręcić od zewnątrz obydwa wkręty
mocujące.
8
W razie awarii
Page 308 of 774

306
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Żarówki oświetlenia tablicy rejestracyjnej
(drzwi skrzydłowe)
Typ A, W5W-5W
F
W
yjąć plastikową osłonę, używając
cienkiego wkrętaka.
F
W
ypchnąć światło na zewnątrz, wkładając
wkrętak przez
otwór.
F
O
dłączyć złącze elektryczne.
F
W
yjąć światło.
F
O
dkręcić oprawę żarówki, obracając ją
o
jedną czwartą obrotu w
lewo.
F
W
ymienić przepaloną żarówkę.
Naciskać światło, aby je zamocować
zatrzaskowo.

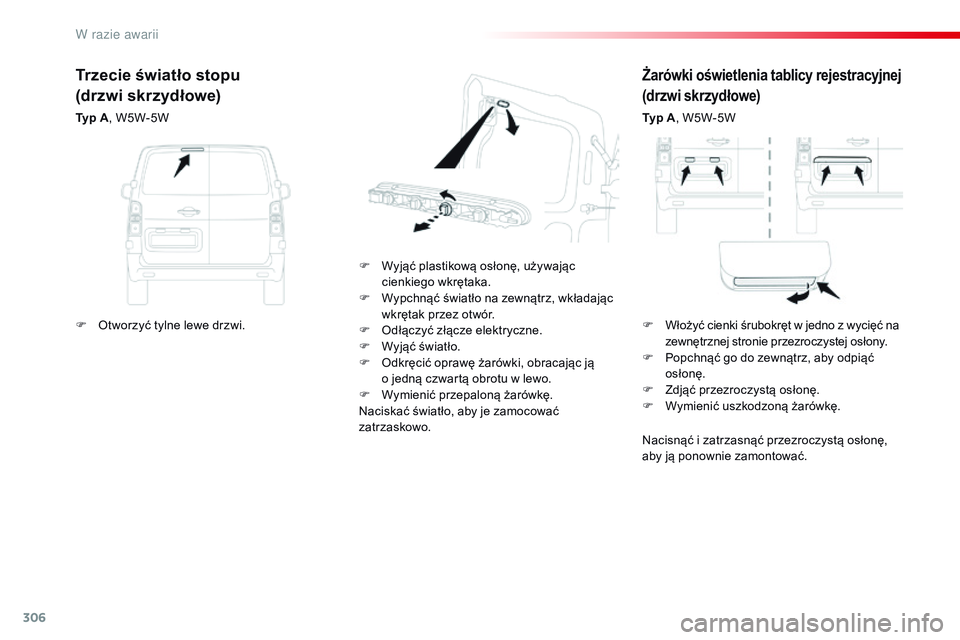

Trzecie światło stopu
(drzwi skrzydłowe)
Typ A , W5W-5W
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować.
F
O
tworzyć tylne lewe drzwi. F
W
łożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
W
Page 309 of 774

307
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

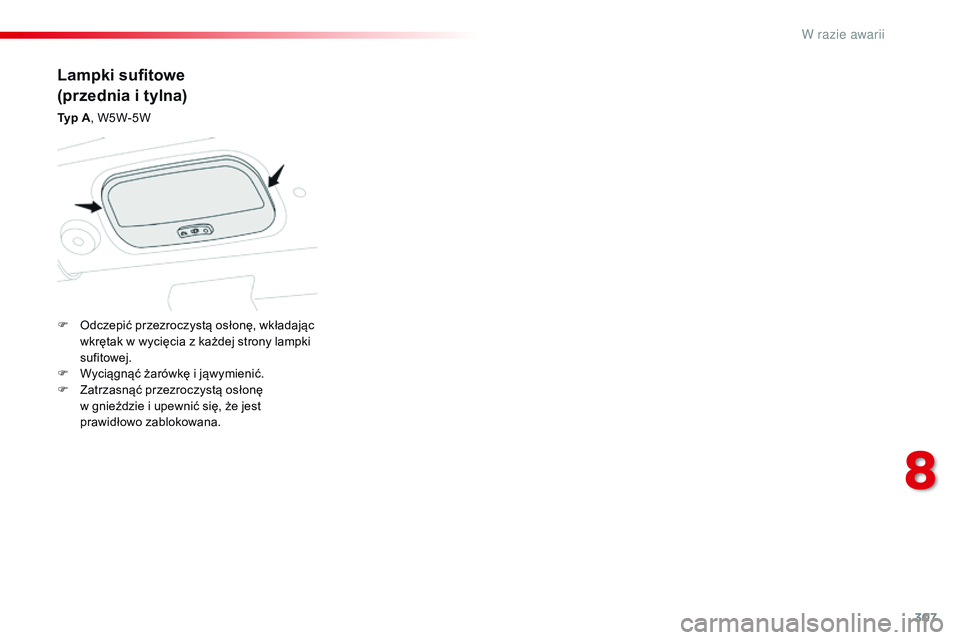

Lampki sufitowe
(przednia i tylna)
Typ A, W5W-5W
F
O
dczepić przezroczystą osłonę, wkładając
wkrętak w
wycięcia z każdej strony lampki
sufitowej.
F
W
yciągnąć żarówkę i jąwymienić.
F
Z
atrzasnąć przezroczystą osłonę
w
gnieździe i upewnić się, że jest
prawidłowo zablokowana.
8
W
Page 310 of 774

308
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

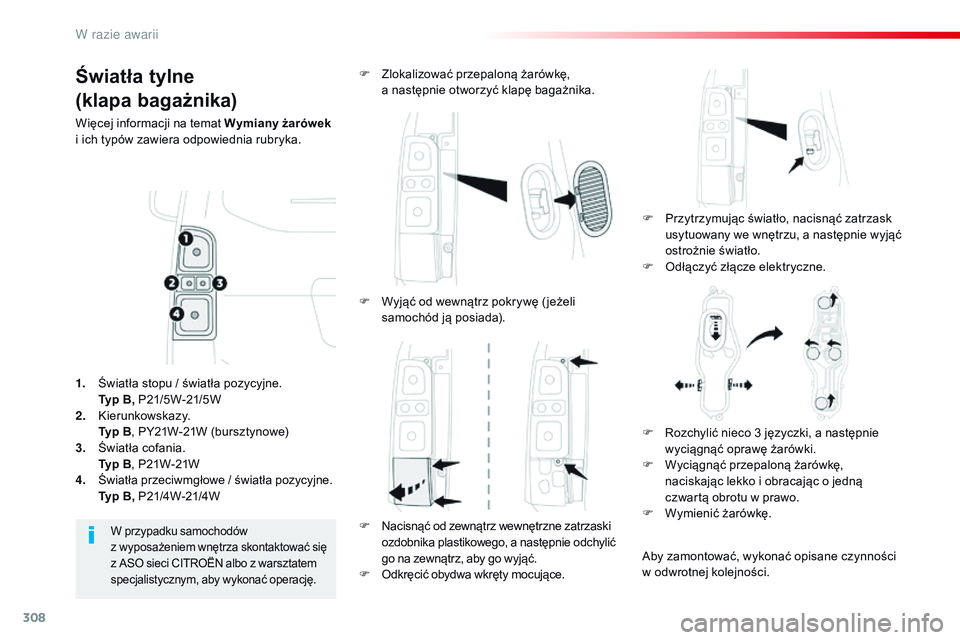

Światła tylne
(klapa bagażnika)
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
F
P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a następnie wyjąć
ostrożnie światło.
F
O
dłączyć złącze elektryczne.
F
Z
lokalizować przepaloną żarówkę,
a następnie otworzyć klapę bagażnika.
W przypadku samochodów
z wyposażeniem wnętrza skontaktować się
z
ASO sieci CITROËN albo z warsztatem
specjalistycznym, aby wykonać operację.
1. Światła stopu / światła pozycyjne.
T yp B, P21/5W-21/5W
2.
K
ierunkowskazy.
T
yp B, PY21W-21W
(bursztynowe)
3.
Ś
wiatła cofania.
T
yp B, P21W-21W
4.
Ś
wiatła przeciwmgłowe / światła pozycyjne.
T
yp B, P21/4W-21/4W F
W
yjąć od wewnątrz pokrywę ( jeżeli
samochód ją posiada).
F
N
acisnąć od zewnątrz wewnętrzne zatrzaski
ozdobnika plastikowego, a następnie odchylić
go na zewnątrz, aby go wyjąć.
F
O
dkręcić obydwa wkręty mocujące.F
R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F
W
yciągnąć przepaloną żarówkę,
naciskając lekko i
obracając o jedną
czwartą obrotu w
prawo.
F
W
ymienić żarówkę.
Aby zamontować, wykonać opisane czynności
w
odwrotnej kolejności.
W razie awarii
