319
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.

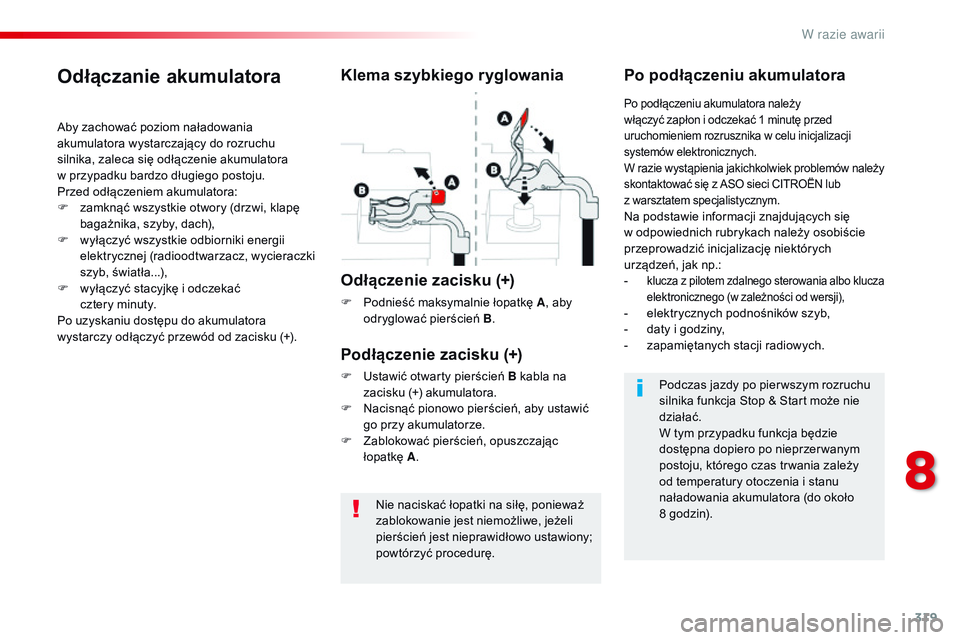

Odłączanie akumulatora
Aby zachować poziom naładowania
akumulatora wystarczający do rozruchu
silnika, zaleca się odłączenie akumulatora
w przypadku bardzo długiego postoju.
Przed odłączeniem akumulatora:
F

z
amknąć wszystkie otwory (drzwi, klapę
bagażnika, szyby, dach),
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki
szyb, światła...),
F

w
yłączyć stacyjkę i odczekać
cztery
minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).
Klema szybkiego ryglowania
Odłączenie zacisku (+)
F Podnieść maksymalnie łopatkę A , aby
odryglować pierścień B.
Po podłączeniu akumulatora
Podłączenie zacisku (+)
F Ustawić otwarty pierścień B kabla na zacisku (+) akumulatora.
F

N
acisnąć pionowo pierścień, aby ustawić
go przy akumulatorze.
F

Z
ablokować pierścień, opuszczając
łopatkę
A .
Po podłączeniu akumulatora należy
włączyć zapłon i
odczekać 1 minutę przed
uruchomieniem rozrusznika w
c

elu inicjalizacji
systemów
elektronicznych.
W
razie wystąpienia jakichkolwiek problemów należy
skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
Na podstawie informacji znajdujących się
w odpowiednich rubrykach należy osobiście
przeprowadzić inicjalizację niektórych
urządzeń, jak np.:
-
klucza z pilotem zdalnego sterowania albo klucza
e lektronicznego (w zależności od wersji),
- elektrycznych podnośników szyb,
- d aty i godziny,
-

z
apamiętanych stacji radiowych.
Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W
tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i
stanu
naładowania akumulatora (do około
8
godzin).
8
W razie awarii

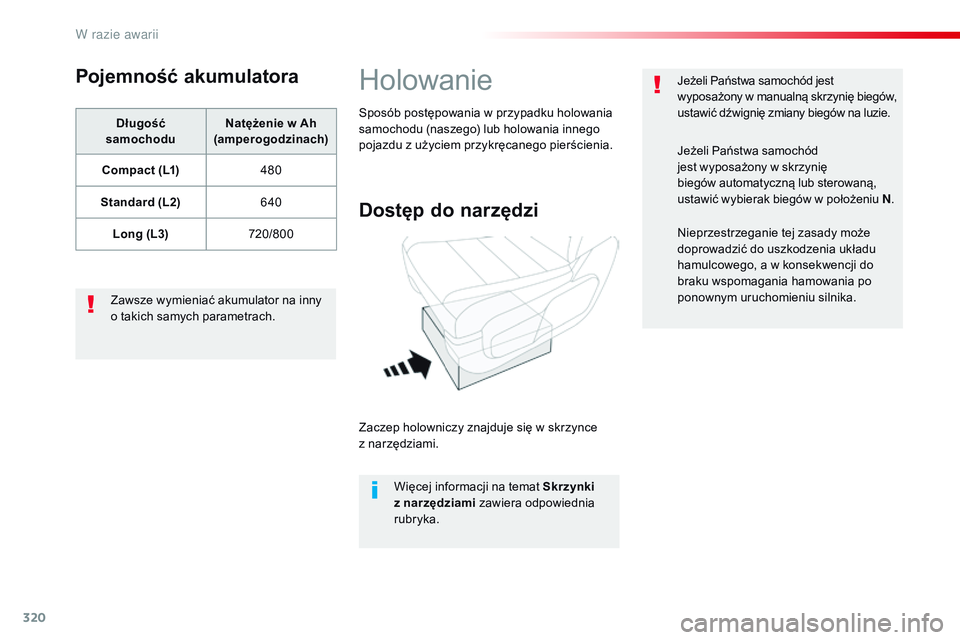

320
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Pojemność akumulatora
Długość
samochodu Natężenie w
Ah
(amperogodzinach)
Compact (L1) 480
Standard (L2) 640
Long (L3) 720/800
Zawsze wymieniać akumulator na inny
o takich samych parametrach.
Holowanie
Dostęp do narzędzi
Zaczep holowniczy znajduje się w skrzynce
z nar zędziami.
Więcej informacji na temat Skrzynki
z
narzędziami zawiera odpowiednia
rubryka.
Sposób postępowania w
przypadku holowania
samochodu (naszego) lub holowania innego
pojazdu z użyciem przykręcanego pierścienia.
Jeżeli Państwa samochód jest
wyposażony w manualną skrzynię biegów,
ustawić dźwignię zmiany biegów na luzie.
Jeżeli Państwa samochód
jest wyposażony w skrzynię
biegów automatyczną lub sterowaną,
ustawić wybierak biegów w położeniu N
.
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a w konsekwencji do
braku wspomagania hamowania po
ponownym uruchomieniu silnika.
W razie awarii

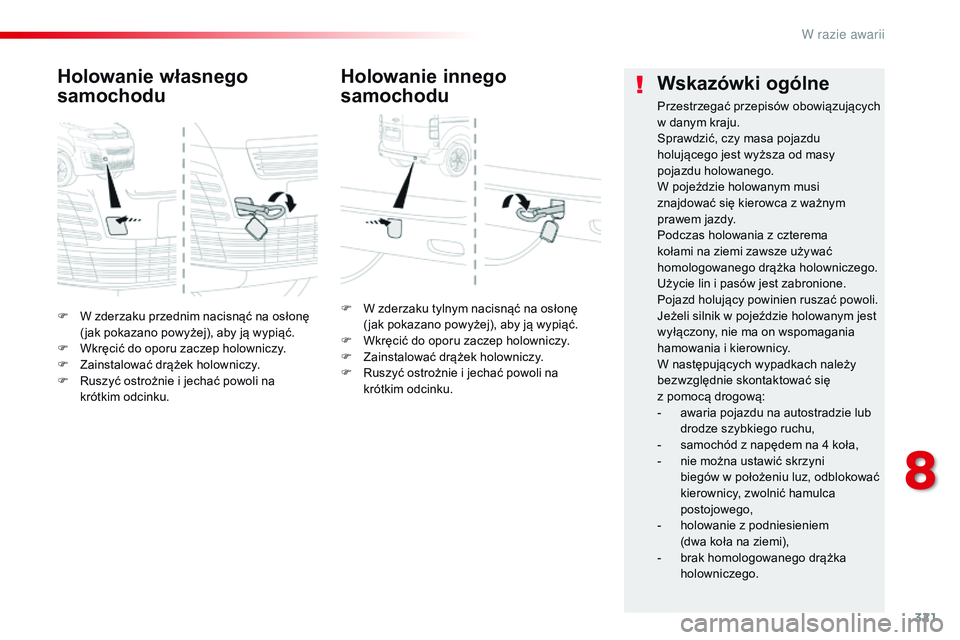

321
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
F W zderzaku przednim nacisnąć na osłonę
( jak pokazano powyżej), aby ją wypiąć.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na
krótkim odcinku.
Holowanie własnego
samochodu
F W zderzaku tylnym nacisnąć na osłonę
( jak pokazano powyżej), aby ją wypiąć.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na
krótkim odcinku.
Holowanie innego
samochodu Wskazówki ogólne
Przestrzegać przepisów obowiązujących
w danym kraju.
Sprawdzić, czy masa pojazdu
holującego jest wyższa od masy
pojazdu holowanego.
W
pojeździe holowanym musi
znajdować się kierowca z
ważnym
prawem jazdy.
Podczas holowania z
czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i
pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
Jeżeli silnik w
pojeździe holowanym jest
wyłączony, nie ma on wspomagania
hamowania i
kierownicy.
W
następujących wypadkach należy
bezwzględnie skontaktować się
z
pomocą drogową:
-

a
waria pojazdu na autostradzie lub
drodze szybkiego ruchu,
-

s
amochód z napędem na 4 koła,
-

n
ie można ustawić skrzyni
biegów
w położeniu luz, odblokować
kierownicy, zwolnić hamulca
postojowego,
-

h
olowanie z podniesieniem
(dwa
koła na ziemi),
-

b
rak homologowanego drążka
holowniczego.
8
W

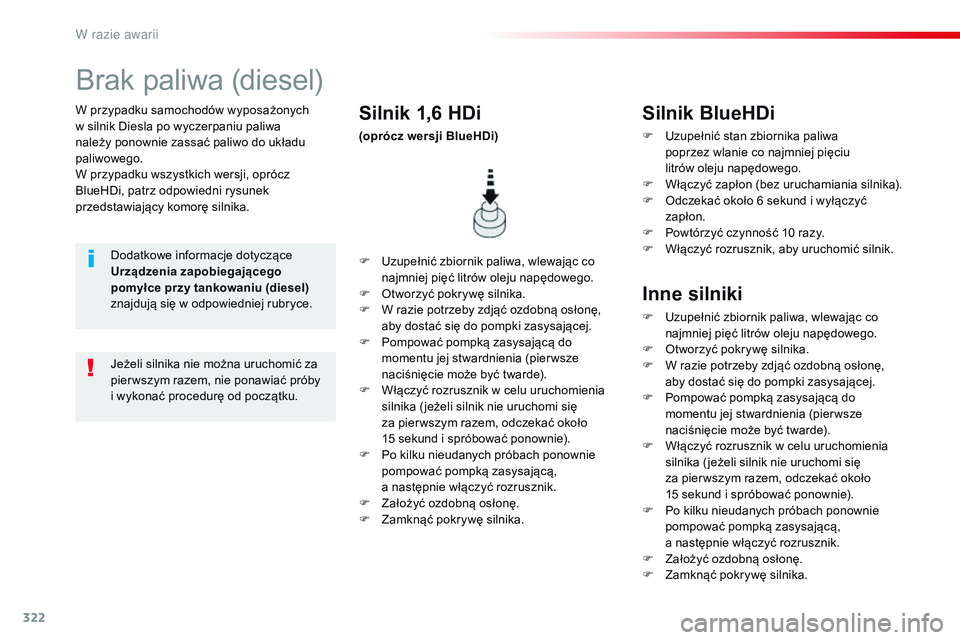

322
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
W przypadku samochodów wyposażonych
w silnik Diesla po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego.
W przypadku wszystkich wersji, oprócz
BlueHDi, patrz odpowiedni rysunek
przedstawiający komorę silnika.
Brak paliwa (diesel)
Dodatkowe informacje dotyczące
Urządzenia zapobiegającego
pomyłce przy tankowaniu (diesel)
znajdują się w odpowiedniej rubryce. F
U zupełnić zbiornik paliwa, wlewając co
najmniej pięć litrów
o

leju napędowego.
F

O
tworzyć pokrywę silnika.
F

W
razie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu jej stwardnienia (pier wsze
naciśnięcie może być twarde).
F

W
łączyć rozrusznik w celu uruchomienia
silnika ( jeżeli silnik nie uruchomi się
za pier wszym razem, odczekać około
15
sekund i spróbować ponownie).
F

P
o kilku nieudanych próbach ponownie
pompować pompką zasysającą,
a
następnie włączyć rozrusznik.
F

Z
ałożyć ozdobną osłonę.
F

Z
amknąć pokrywę silnika.
Silnik 1,6 HDi
(oprócz wersji BlueHDi)
J
eżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby
i

wykonać procedurę od początku.
Silnik BlueHDi
F Uzupełnić stan zbiornika paliwa poprzez wlanie co najmniej pięciu
litrów
o

leju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 6 sekund i wyłączyć
zapłon.
F

P
owtórzyć czynność 10 razy.
F

W
łączyć rozrusznik, aby uruchomić silnik.
Inne silniki
F Uzupełnić zbiornik paliwa, wlewając co najmniej pięć litrów o leju napędowego.
F

O
tworzyć pokrywę silnika.
F

W
razie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu jej stwardnienia (pier wsze
naciśnięcie może być twarde).
F

W
łączyć rozrusznik w celu uruchomienia
silnika ( jeżeli silnik nie uruchomi się
za pier wszym razem, odczekać około
15
sekund i spróbować ponownie).
F

P
o kilku nieudanych próbach ponownie
pompować pompką zasysającą,
a
następnie włączyć rozrusznik.
F

Z
ałożyć ozdobną osłonę.
F

Z
amknąć pokrywę silnika.
W

323
Spacetourer-VP_pl_Chap09_caracteristiques-techniques_ed01-2016
Lusterka wsteczne złożone
Drzwi skrzydłowe Pokrywa bagażnikaCompact (L1)
Standard (L2)
Long (L3)
* Zwiększona ładowność.
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.
Wymiary (w mm)
Podane wymiary dotyczą samochodu bez obciążenia.
9
D

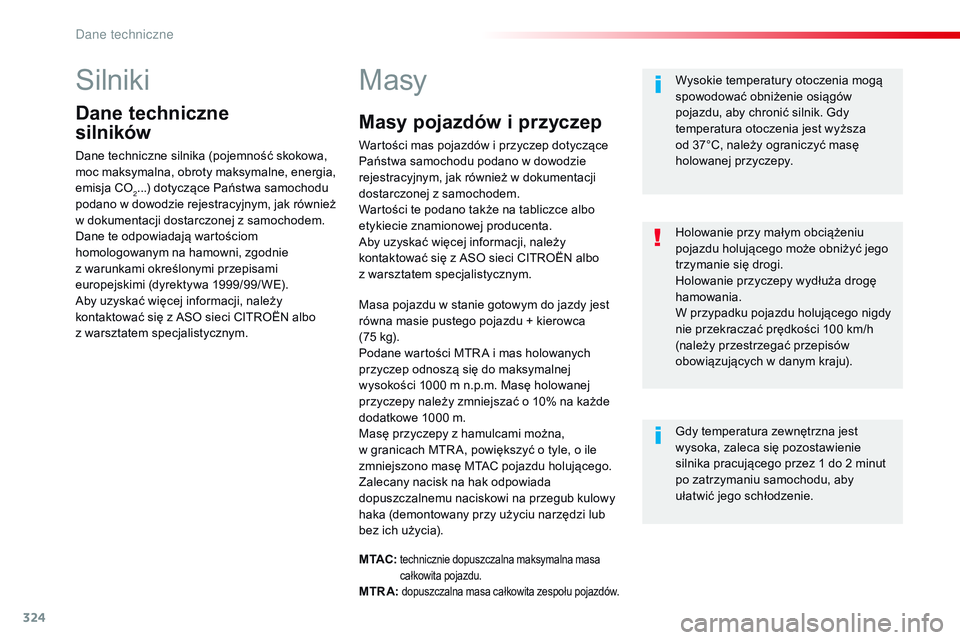

324
Spacetourer-VP_pl_Chap09_caracteristiques-techniques_ed01-2016
Silniki
Dane techniczne
silników
Dane techniczne silnika (pojemność skokowa,
moc maksymalna, obroty maksymalne, energia,
emisja CO
2...) dotyczące Państwa samochodu
podano w dowodzie rejestracyjnym, jak również
w dokumentacji dostarczonej z samochodem.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji, należy
kontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Masy
Masa pojazdu w stanie gotowym do jazdy jest
równa masie pustego pojazdu + kierowca
(75 kg).
Podane wartości MTR A i mas holowanych
przyczep odnoszą się do maksymalnej
wysokości 1000 m n.p.m. Masę holowanej
przyczepy należy zmniejszać o 10% na każde
dodatkowe 1000 m.
Masę przyczepy z hamulcami można,
w granicach MTR A, powiększyć o tyle, o ile
zmniejszono masę MTAC pojazdu holującego.
Zalecany nacisk na hak odpowiada
dopuszczalnemu naciskowi na przegub kulowy
haka (demontowany przy użyciu narzędzi lub
bez ich użycia). Wysokie temperatury otoczenia mogą
spowodować obniżenie osiągów
pojazdu, aby chronić silnik. Gdy
temperatura otoczenia jest wyższa
od 37°C, należy ograniczyć masę
holowanej przyczepy.
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie
silnika pracującego przez 1 do 2 minut
po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie. Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku pojazdu holującego nigdy
nie przekraczać prędkości 100
km/h
(należy przestrzegać przepisów
obowiązujących w danym kraju).
M TAC:
technicznie dopuszczalna maksymalna masa całkowita pojazdu.
MTRA: dopuszczalna masa całkowita zespołu pojazdów.
Masy pojazdów i przyczep
Wartości mas pojazdów i przyczep dotyczące
Państwa samochodu podano w dowodzie
rejestracyjnym, jak również w dokumentacji
dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
kontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Dane techniczne

325
Spacetourer-VP_pl_Chap09_caracteristiques-techniques_ed01-2016

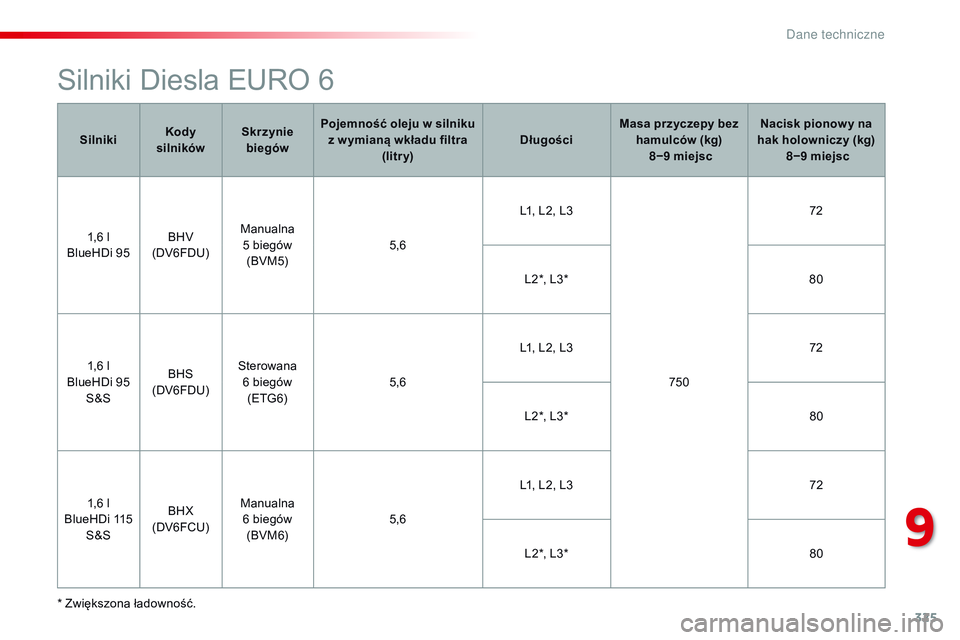

Silniki Diesla EURO 6
* Zwiększona ładowność.Silniki
Kody
silników Skrzynie
biegów Pojemność oleju w silniku
z w ymianą wkładu filtra (litr y) DługościMasa przyczepy bez
hamulców (kg) 8 −9 miejsc Nacisk pionow y na
hak holowniczy (kg) 8−9 miejsc
1,6 l
BlueHDi 95 BHV
(DV6FDU) Manualna

5 biegów (BVM5) 5,6L1, L2, L3
75072
L2*, L3* 80
1,6 l
BlueHDi 95 S&S BHS
(DV6FDU) Sterowana

6 biegów (ETG6) 5,6L1, L2, L3
72
L2*, L3* 80
1,6 l
BlueHDi 115 S&S BHX
(DV6FCU) Manualna

6 biegów (BVM 6) 5,6L1, L2, L3
72
L2*, L3* 80
9
Dane techniczne

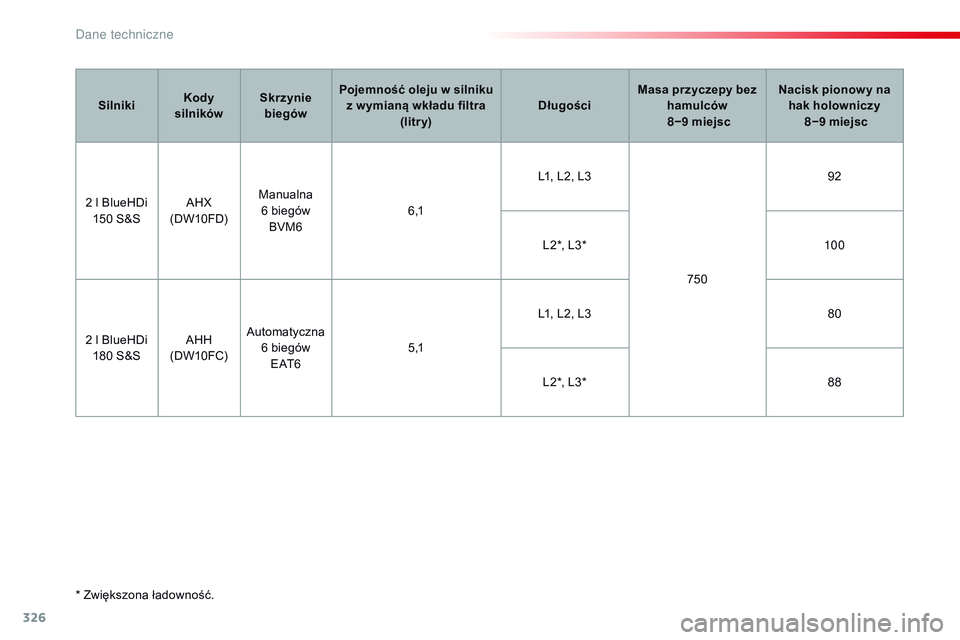

326
Spacetourer-VP_pl_Chap09_caracteristiques-techniques_ed01-2016
* Zwiększona ładowność.Silniki
Kody
silników Skrzynie
biegów Pojemność oleju w silniku
z w ymianą wkładu filtra (litr y) DługościMasa przyczepy bez
hamulców
8 −9 miejsc Nacisk pionow y na
hak holowniczy
8 −9 miejsc
2 l BlueHDi 150 S&S AHX
(DW10FD) Manualna

6 biegów BVM6 6 ,1L1, L2, L3
75092
L2*, L3* 10 0
2 l BlueHDi 180 S&S AHH
(DW10 FC) Automatyczna
6 biegówE AT 6 5 ,1L1, L2, L3
80
L2*, L3* 88
Dane techniczne

327
Spacetourer-VP_pl_Chap09_caracteristiques-techniques_ed01-2016

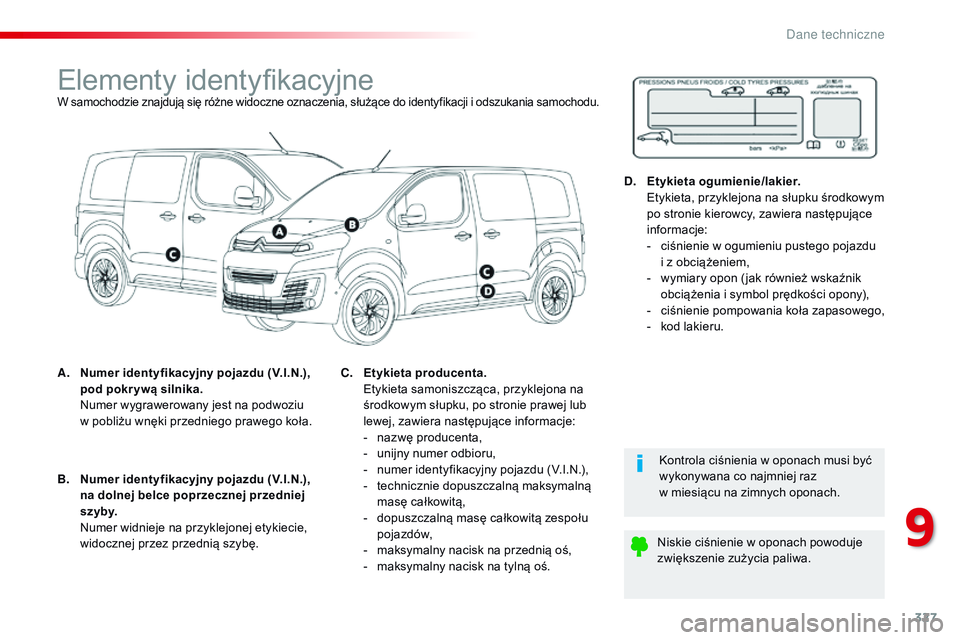

Elementy identyfikacyjneW samochodzie znajdują się różne widoczne oznaczenia, służące do identyfikacji i odszukania samochodu.
A. Numer identyfikacyjny pojazdu (V.I.N.), pod pokr ywą silnika.
N

umer wygrawerowany jest na podwoziu
w pobliżu wnęki przedniego prawego koła.
Kontrola ciśnienia w oponach musi być
wykonywana co najmniej raz
w miesiącu na zimnych oponach.
Niskie ciśnienie w oponach powoduje
zwiększenie zużycia paliwa.
B.
N

umer identyfikacyjny pojazdu (V.I.N.),
na dolnej belce poprzecznej przedniej
sz yby.
N

umer widnieje na przyklejonej etykiecie,
widocznej przez przednią szybę. C. E
tykieta producenta. E
tykieta samoniszcząca, przyklejona na
środkowym słupku, po stronie prawej lub
lewej, zawiera następujące informacje:
-

n
azwę producenta,
-

u
nijny numer odbioru,
-

n
umer identyfikacyjny pojazdu (V.I.N.),
-

t
echnicznie dopuszczalną maksymalną
masę całkowitą,
-

d
opuszczalną masę całkowitą zespołu
pojazdów,
-

m
aksymalny nacisk na przednią oś,
-

m
aksymalny nacisk na tylną oś.D.
E

tykieta ogumienie/lakier.


E
tykieta, przyklejona na słupku środkowym
po stronie kierowcy, zawiera następujące
informacje:
-
c
iśnienie w ogumieniu pustego pojazdu
i z obciążeniem,
-
w
ymiary opon ( jak również wskaźnik
obciążenia i symbol prędkości opony),
-
c
iśnienie pompowania koła zapasowego,
-
k
od lakieru.
9
Dane techniczne

328
Spacetourer-VP_pl_Chap10a_BTA_ed01-2016

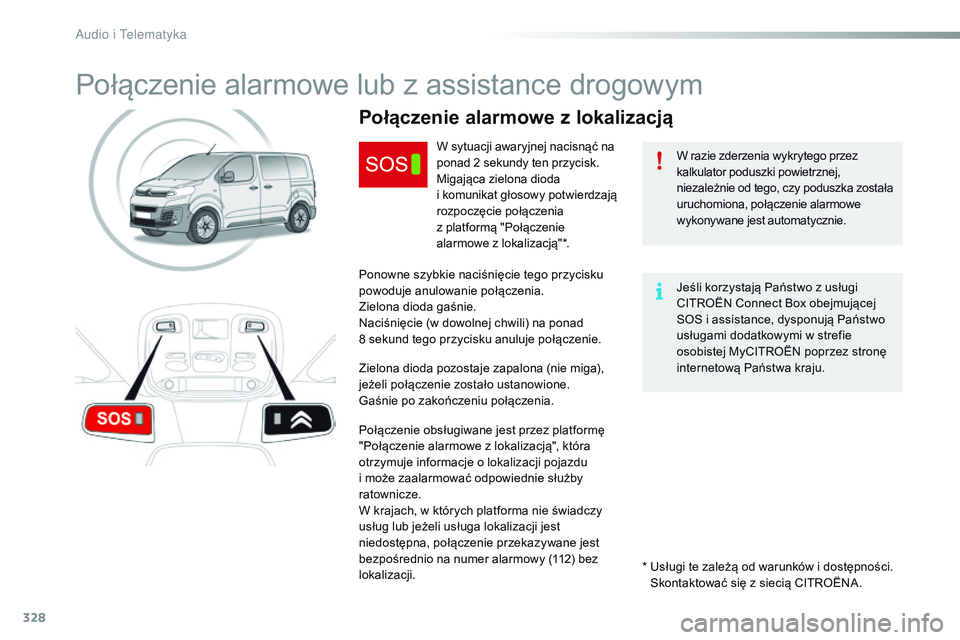

Połączenie alarmowe lub z assistance drogowym
W razie zderzenia wykrytego przez
kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została
uruchomiona, połączenie alarmowe
wykonywane jest automatycznie.
Połączenie alarmowe z lokalizacją
W sytuacji awaryjnej nacisnąć na
ponad 2 sekundy ten przycisk.
Migająca zielona dioda
i komunikat głosowy potwierdzają
rozpoczęcie połączenia
z
platformą "Połączenie
alarmowe z
lokalizacją"*.
Ponowne szybkie naciśnięcie tego przycisku
powoduje anulowanie połączenia.
Zielona dioda gaśnie.
Naciśnięcie (w dowolnej chwili) na ponad
8

sekund tego przycisku anuluje połączenie.
Zielona dioda pozostaje zapalona (nie miga),
jeżeli połączenie zostało ustanowione.
Gaśnie po zakończeniu połączenia.
Połączenie obsługiwane jest przez platformę
"Połączenie alarmowe z lokalizacją", która
otrzymuje informacje o lokalizacji pojazdu
i może zaalarmować odpowiednie służby
ratownicze.
W krajach, w których platforma nie świadczy
usług lub jeżeli usługa lokalizacji jest
niedostępna, połączenie przekazywane jest
bezpośrednio na numer alarmowy (112) bez
lokalizacji. *
Usługi te zależą od warunków i dostępności.
Skontaktować się z siecią CITROËNA.Jeśli korzystają Państwo z usługi
CITROËN Connect Box obejmującej
SOS i assistance, dysponują Państwo
usługami dodatkowymi w strefie
osobistej MyCITROËN poprzez stronę
internetową Państwa kraju.
A
