CITROEN JUMPER SPACETOURER 2017 Návod na použití (in Czech)

89
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
F Umístěte opěrku hlavy do dolní polohy a, pokud je jí Vaše vozidlo vybaveno,
zvedněte loketní opěrku a
sklopte stolek
připevněný na zadní části opěradla.

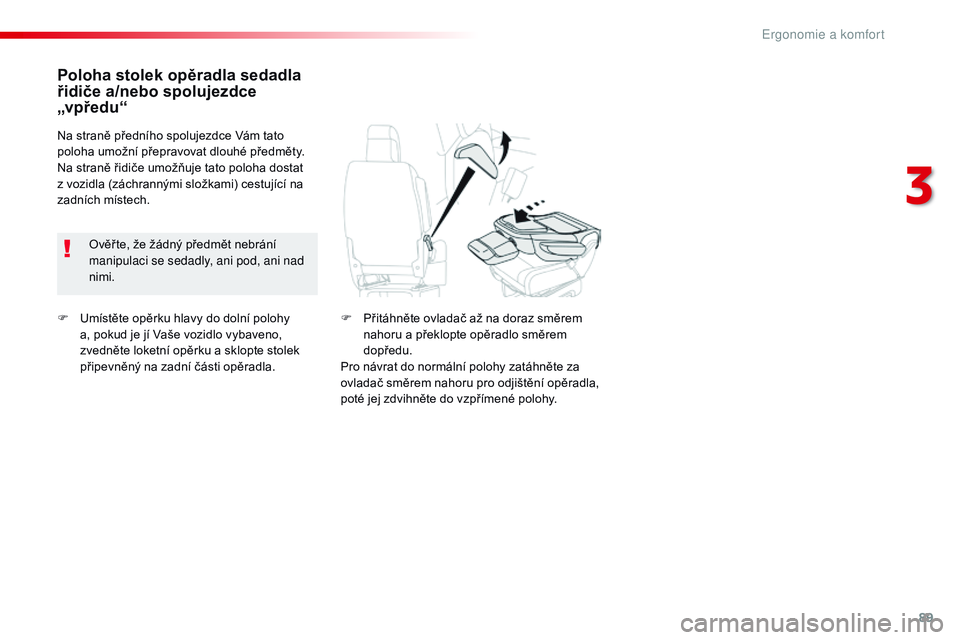

Poloha stolek opěradla sedadla
řidiče a/nebo spolujezdce
„vp ř e d u“
Ověř te, že žádný předmět nebrání
manipulaci se sedadly, ani pod, ani nad
nimi.
Na straně předního spolujezdce Vám tato
poloha umožní přepravovat dlouhé předměty.
Na straně řidiče umožňuje tato poloha dostat
z vozidla (záchrannými složkami) cestující na
zadních místech.
F
P
řitáhněte ovladač až na doraz směrem
nahoru a
překlopte opěradlo směrem
dopředu.
Pro návrat do normální polohy zatáhněte za
ovladač směrem nahoru pro odjištění opěradla,
poté jej zdvihněte do vzpřímené polohy.
3
Ergonomie a komfort

90
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

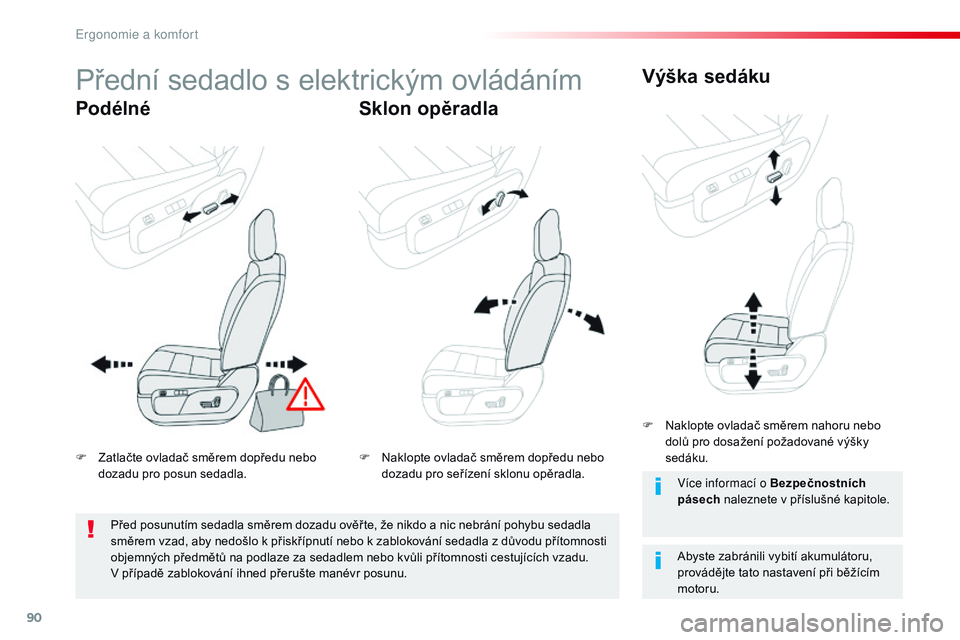

Přední sedadlo s elektrickým ovládáním
PodélnéSklon opěradlaVýška sedáku
Abyste zabránili vybití akumulátoru,
provádějte tato nastavení při běžícím
motoru.
F

Z

atlačte ovladač směrem dopředu nebo
dozadu pro posun sedadla. F

N

aklopte ovladač směrem dopředu nebo
dozadu pro seřízení sklonu opěradla. F

N

aklopte ovladač směrem nahoru nebo
dolů pro dosažení požadované výšky
sedáku.
Před posunutím sedadla směrem dozadu ověř te, že nikdo a

nic nebrání pohybu sedadla
směrem vzad, aby nedošlo k

přiskřípnutí nebo k

zablokování sedadla z důvodu přítomnosti
objemných předmětů na podlaze za sedadlem nebo kvůli přítomnosti cestujících vzadu.
V

případě zablokování ihned přerušte manévr posunu. Více informací o
Bezpečnostních
pásech naleznete v příslušné kapitole.
Ergonomie a komfort

91
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Za chodu motoru mohou být přední sedadla
jednotlivě vyhřívána.
Ovladač vyhřívání sedadel
Pokud je jimi Vaše vozidlo vybaveno.
F P ro zvýšení polohy vytáhněte opěrku
směrem nahoru.
F

P
ro vytažení opěrky zatlačte jazýček A a
opěrku vytáhněte.
F

P
ro vrácení na místo zasuňte tyčky opěrky
hlavy do otvorů v
ose opěradla.
F

P
ro snížení polohy zatlačte současně
jazýček A a
shora opěrku hlavy. Opěrka hlavy má konstrukci se zářezem
bránícím jejímu samovolnému posunutí
dolů; jedná se o bezpečnostní zařízení
pro případ nárazu.
Seřízení je správné, když se horní
kraj opěrky nachází v
úrovni temene
hlav y.
Nikdy nejezděte s demontovanými
opěrkami hlavy; za jízdy musí být
opěrky hlavy na svém místě a správně
seřízené.

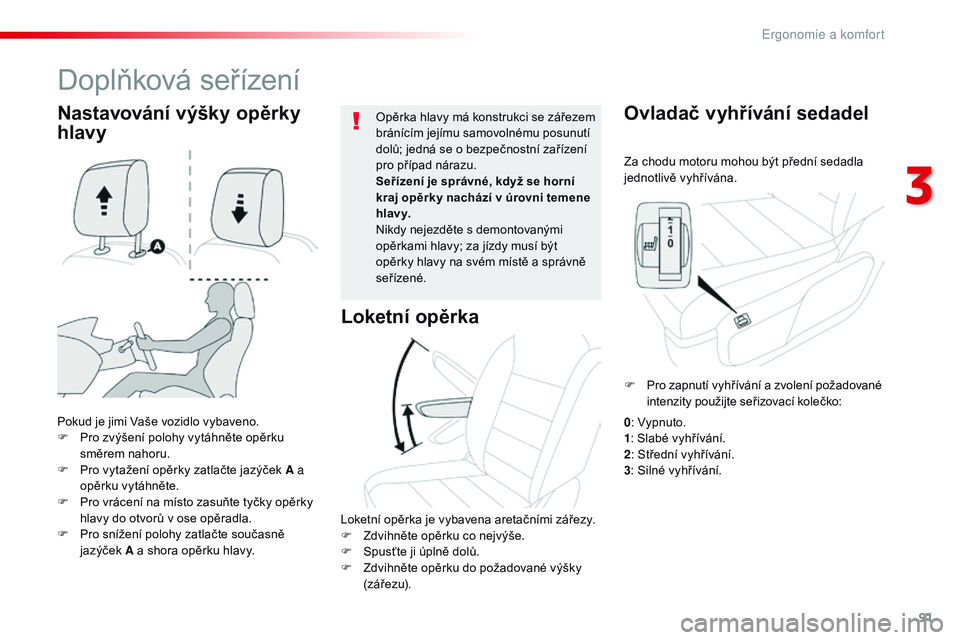

Nastavování výšky opěrky
hlavy
Doplňková seřízení
Loketní opěrka
Loketní opěrka je vybavena aretačními zářezy.
F Z dvihněte opěrku co nejvýše.
F

S
pusťte ji úplně dolů.
F

Z
dvihněte opěrku do požadované výšky
(z á ř ezu). F

P
ro zapnutí vyhřívání a zvolení požadované
intenzity použijte seřizovací kolečko:
0 : Vypnuto.
1 : Slabé vyhřívání.
2 : Střední vyhřívání.
3 : Silné vyhřívání.
3
Ergonomie a komfort

92
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

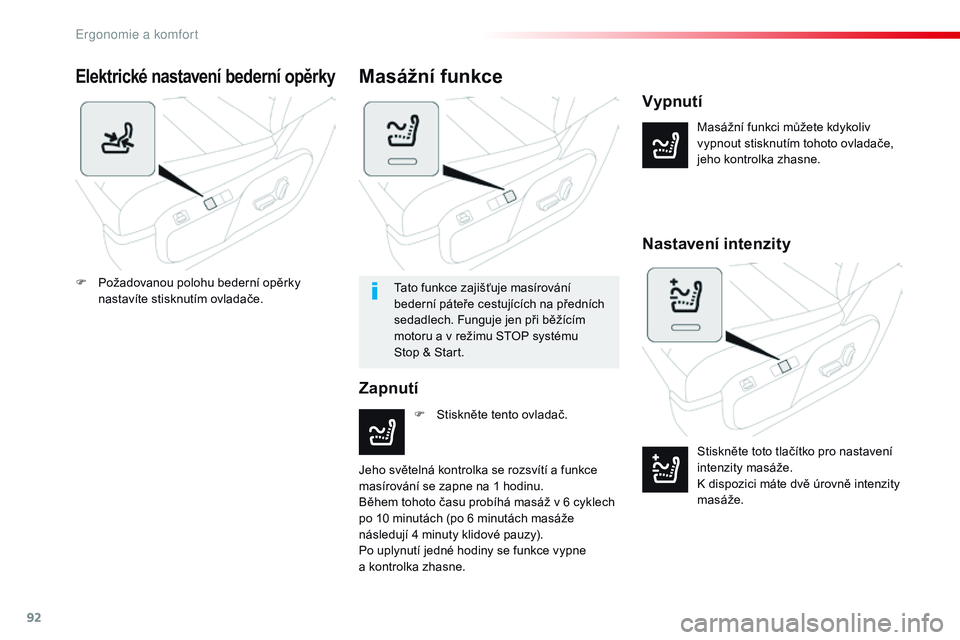

Elektrické nastavení bederní opěrky
Masážní funkci můžete kdykoliv
vypnout stisknutím tohoto ovladače,
jeho kontrolka zhasne.
Vypnutí
Zapnutí
Masážní funkce
F Stiskněte tento ovladač.
Jeho světelná kontrolka se rozsvítí a funkce
masírování se zapne na 1 hodinu.
Během tohoto času probíhá masáž v
6 cyklech
po 10 minutách (po 6 minutách masáže
následují 4 minuty klidové pauzy).
Po uplynutí jedné hodiny se funkce vypne
a

kontrolka zhasne.
Nastavení intenzity
Stiskněte toto tlačítko pro nastavení
intenzity masáže.
K dispozici máte dvě úrovně intenzity
masáže.
F

P

ožadovanou polohu bederní opěrky
nastavíte stisknutím ovladače. Tato funkce zajišťuje masírování
bederní páteře cestujících na předních
sedadlech. Funguje jen při běžícím
motoru a

v

režimu STOP systému
Stop

& Start.
E

93
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Nastavení výšky opěrky
hlavy
F Pro zvýšení polohy vytáhněte opěrku směrem nahoru.
F

P
ro vytažení opěrky zatlačte na pojistku A
a
vytáhněte opěrku.
F

P
ro vrácení na místo zasuňte tyčky opěrky
hlavy do otvorů v
ose opěradla.
F

P
ro snížení polohy zatlačte současně na
pojistku A a
na opěrku hlavy. Opěrka hlavy má výztuž se zoubkem
bránícím jejímu samovolnému posunutí
dolů; jedná se o
bezpečnostní zařízení
pro případ nárazu.
Seřízení je správné, když se horní
kraj opěrky nachází v úrovni temene
hlav y.
Nikdy nejezděte s demontovanými
opěrkami hlavy; za jízdy musí být
opěrky hlavy na svém místě a musí být
správně seřízené.

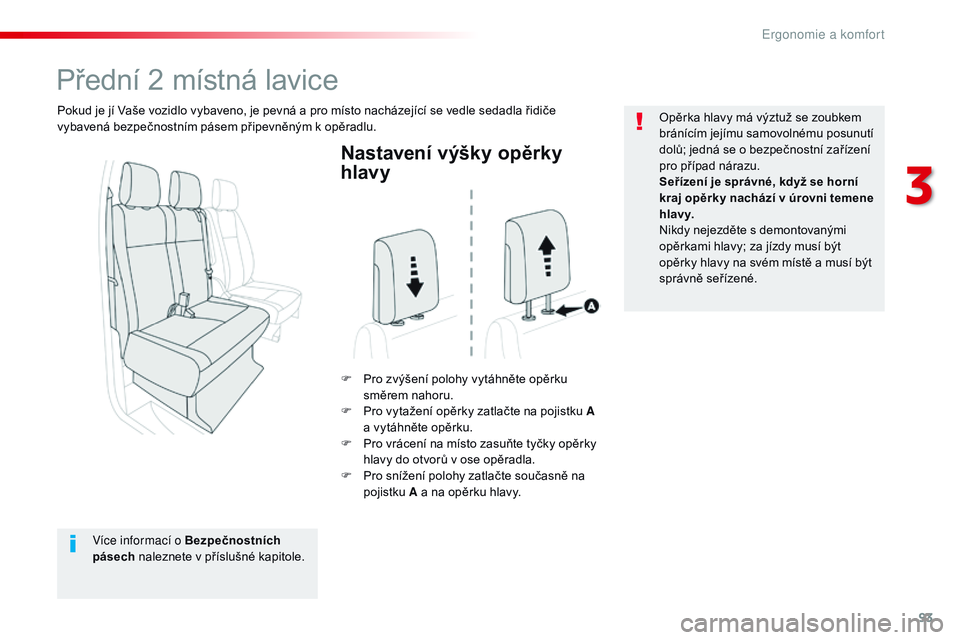

Přední 2 místná lavice
Pokud je jí Vaše vozidlo vybaveno, je pevná a pro místo nacházející se vedle sedadla řidiče
v ybavená bezpečnostním pásem připevněným k opěradlu.
Více informací o
Bezpečnostních
pásech naleznete v
příslušné kapitole.
3
Ergonomie a komfort

94
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Vyhřívaná lavice
0: Vypnuto.
1 : Slabé vyhřívání.
2 : Střední vyhřívání.
3 : Silné vyhřívání.
F

P
ro zapnutí vyhřívání a volbu požadované
intenzity používejte seřizovací kolečko:
Za chodu motoru mohou být sedáky lavice
vyhřívány.
Úložný prostor pod
sedákem
Pokud je jím Vaše vozidlo vybaveno, nachází
se pod sedákem úložný prostor.
F

Z
atáhněte za pásek směrem k sobě pro
sklopení sedáku.
Ergonomie a komfort

95
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

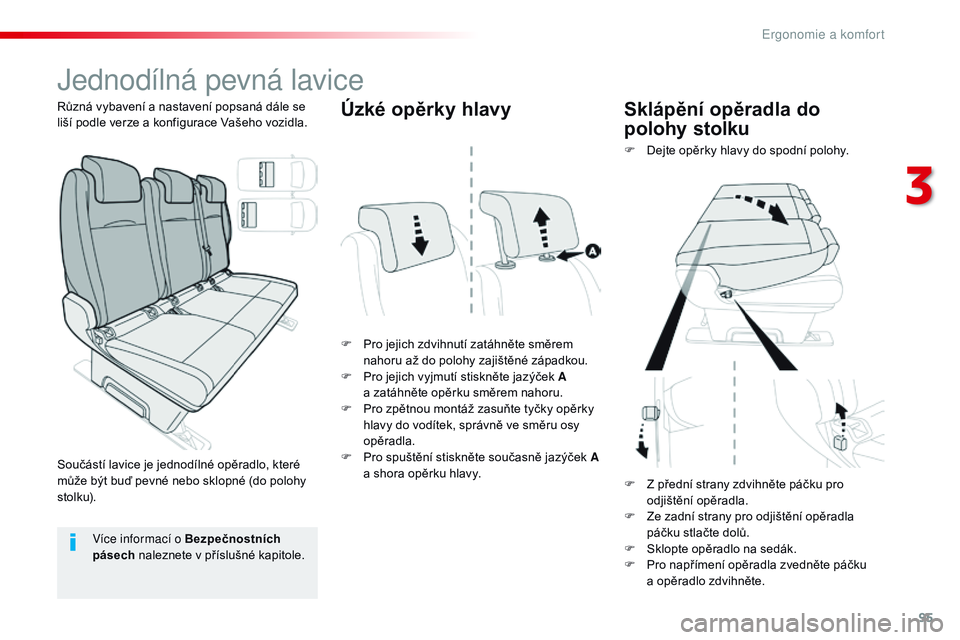

Jednodílná pevná lavice
F Pro jejich zdvihnutí zatáhněte směrem nahoru až do polohy zajištěné západkou.
F

P
ro jejich vyjmutí stiskněte jazýček A
a
zatáhněte opěrku směrem nahoru.
F

P
ro zpětnou montáž zasuňte tyčky opěrky
hlavy do vodítek, správně ve směru osy
opěradla.
F

P
ro spuštění stiskněte současně jazýček A
a
shora opěrku hlavy. F

D
ejte opěrky hlavy do spodní polohy.
Různá vybavení a

nastavení popsaná dále se
liší podle verze a

konfigurace Vašeho vozidla.
Úzké opěrky hlavy
Sklápění opěradla do
polohy stolku
Více informací o Bezpečnostních
p ásech naleznete v
příslušné kapitole.
Součástí lavice je jednodílné opěradlo, které
může být buď pevné nebo sklopné (do polohy
sto l k u).
F
Z p
řední strany zdvihněte páčku pro
odjištění opěradla.
F
Z
e zadní strany pro odjištění opěradla
páčku stlačte dolů.
F Sk lopte opěradlo na sedák.
F

P
ro napřímení opěradla zvedněte páčku
a
opěradlo zdvihněte.
3
Ergonomie a komfort

96
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
F Pokud je tak Vaše vozidlo vybaveno, dejte opěradlo do polohy stolku.

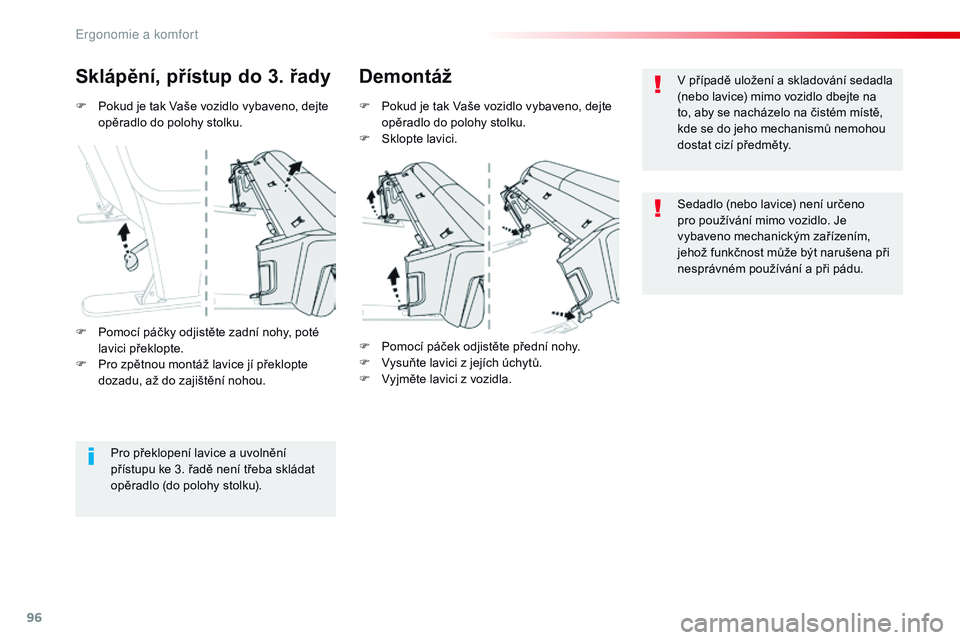

Sklápění, přístup do 3. řady Demontáž
F Pokud je tak Vaše vozidlo vybaveno, dejte
opěradlo do polohy stolku.
F

Sk
lopte lavici.
F

P

omocí páčky odjistěte zadní nohy, poté
lavici překlopte.
F

P

ro zpětnou montáž lavice jí překlopte
dozadu, až do zajištění nohou.
Pro překlopení lavice a

uvolnění
přístupu ke 3. řadě není třeba skládat
opěradlo (do polohy stolku). F

P
omocí páček odjistěte přední nohy.
F

V
ysuňte lavici z jejích úchytů.
F

V
yjměte lavici z vozidla. V případě uložení a
skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a
při pádu.
E

97
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Dbejte na to, aby žádný předmět nebo
nohy cestujícího na zadním místě
nezakrývaly kotvicí body a nebránily
správnému zajištění celku.
F

P

okud je tak Vaše vozidlo vybaveno,
zatáhněte ovladač a

zdvihněte opěradlo
(ze zadní strany páčku stlačte).
Ověř te správné zajištění sedadla do
podlahy, jakmile je vráceno do polohy
pro sezení.

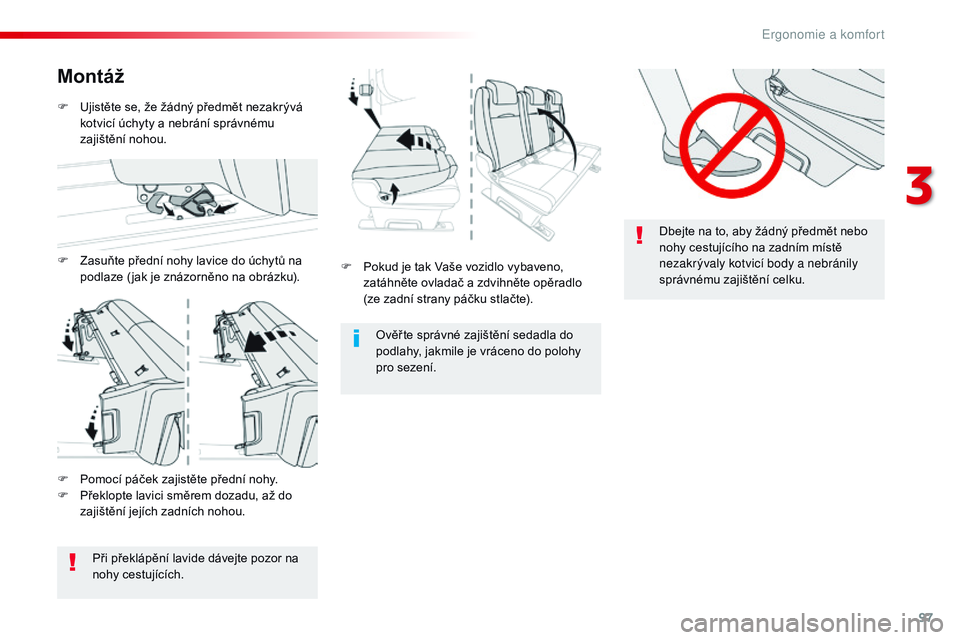

Montáž
F Zasuňte přední nohy lavice do úchytů na podlaze ( jak je znázorněno na obrázku).
F

U
jistěte se, že žádný předmět nezakrývá
kotvicí úchyty a nebrání správnému
zajištění nohou.
F
P
omocí páček zajistěte přední nohy.
F

P
řeklopte lavici směrem dozadu, až do
zajištění jejích zadních nohou.
Při překlápění lavide dávejte pozor na
nohy cestujících.
3
Ergonomie a komfort

98
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Sklápění opěradla
do
p
olohy stolku
F Dejte opěrky hlavy do spodní polohy.
F

P

ro zdvihnutí ji zatáhněte směrem nahoru
až do polohy zajištěné západkou.
F

P

ro vyjmutí stiskněte jazýček A
a

vytáhněte ji nahoru.
F

P

ři montáži zasuňte tyčky opěrky hlavy do
vodítek a

zasuňte je v

ose opěradla.
F

P

ro spuštění stiskněte současně jazýček A
a

shora opěrku hlavy.Úzká opěrka hlavy
Více informací o Bezpečnostních
p ásech naleznete v
příslušné kapitole. F

Z p
řední strany zdvihněte páčku pro
odjištění opěradla.
F
Z
e zadní strany páčku pro odjištění
opěradla stiskněte dolů.

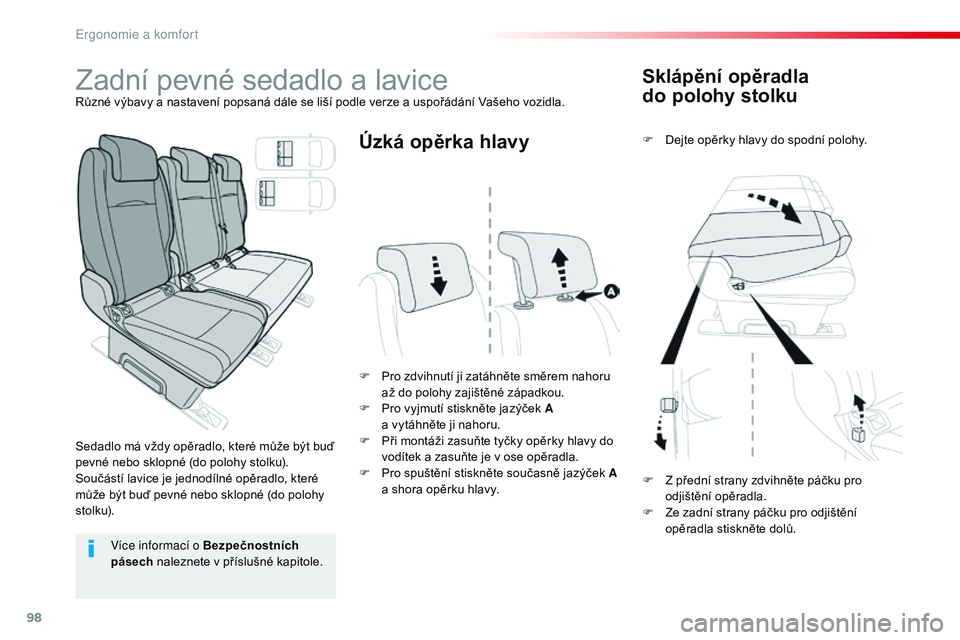

Zadní pevné sedadlo a laviceRůzné výbavy a nastavení popsaná dále se liší podle verze a uspořádání Vašeho vozidla.
S edadlo má vždy opěradlo, které může být buď
pevné nebo sklopné (do polohy stolku).
Součástí lavice je jednodílné opěradlo, které
může být buď pevné nebo sklopné (do polohy
sto l k u).
Ergonomie a komfort
