CITROEN JUMPER SPACETOURER 2017 Návod na použití (in Czech)

239
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

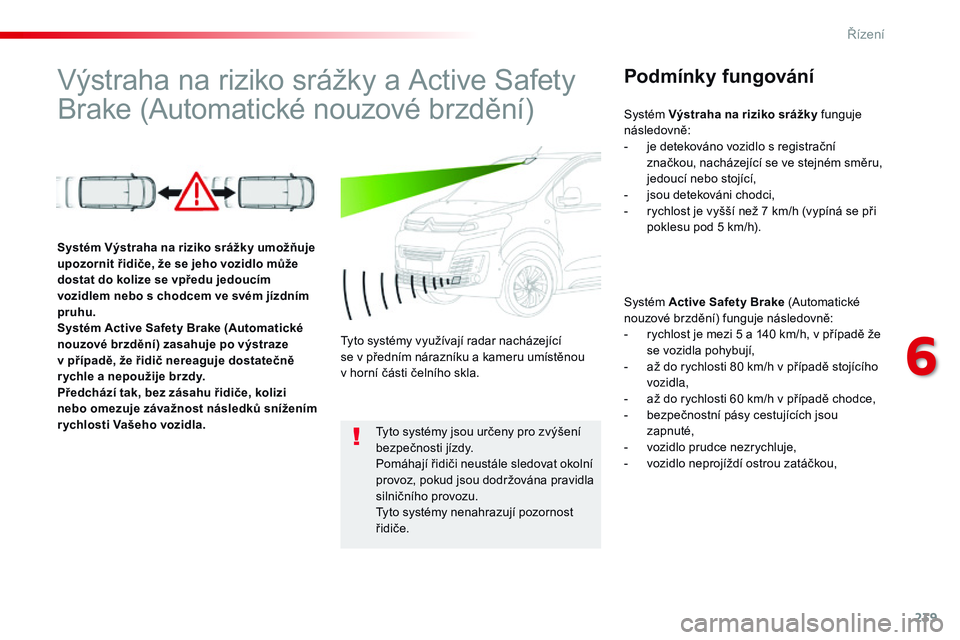

Výstraha na riziko srážky a Active Safety
Brake (Automatické nouzové brzdění)Podmínky fungování
Systém Active Safety Brake (Automatické
nouzové brzdění) funguje následovně:
-
r
ychlost je mezi 5 a 140 km/h, v případě že
se vozidla pohybují,
-

a
ž do rychlosti 80 km/h v případě stojícího
vozidla,
-

a
ž do rychlosti 60 km/h v případě chodce,
-

b
ezpečnostní pásy cestujících jsou
zapnuté,
-

v
ozidlo prudce nezrychluje,
-

v
ozidlo neprojíždí ostrou zatáčkou,
Systém Výstraha na riziko srážky umožňuje
upozornit řidiče, že se jeho vozidlo může
dostat do kolize se vpředu jedoucím
vozidlem nebo s chodcem ve svém jízdním
pruhu.
Systém Active Safety Brake (Automatické
nouzové brzdění) zasahuje po výstraze
v případě, že řidič nereaguje dostatečně
r ychle a nepoužije brzdy.
Předchází tak, bez zásahu řidiče, kolizi
nebo omezuje závažnost následků snížením
r ychlosti Vašeho vozidla.
Tyto systémy využívají radar nacházející
se v předním nárazníku a kameru umístěnou
v horní části čelního skla.
Tyto systémy jsou určeny pro zvýšení
bezpečnosti jízdy.
Pomáhají řidiči neustále sledovat okolní
provoz, pokud jsou dodržována pravidla
silničního provozu.
Tyto systémy nenahrazují pozornost
řidiče. Systém Výstraha na riziko srážky funguje
následovně:
-

j
e detekováno vozidlo s registrační
značkou, nacházející se ve stejném směru,
jedoucí nebo stojící,
-
j
sou detekováni chodci,
-
r
ychlost je vyšší než 7 km/h (vypíná se při
poklesu pod 5 km/h).
6
Řízení

240
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

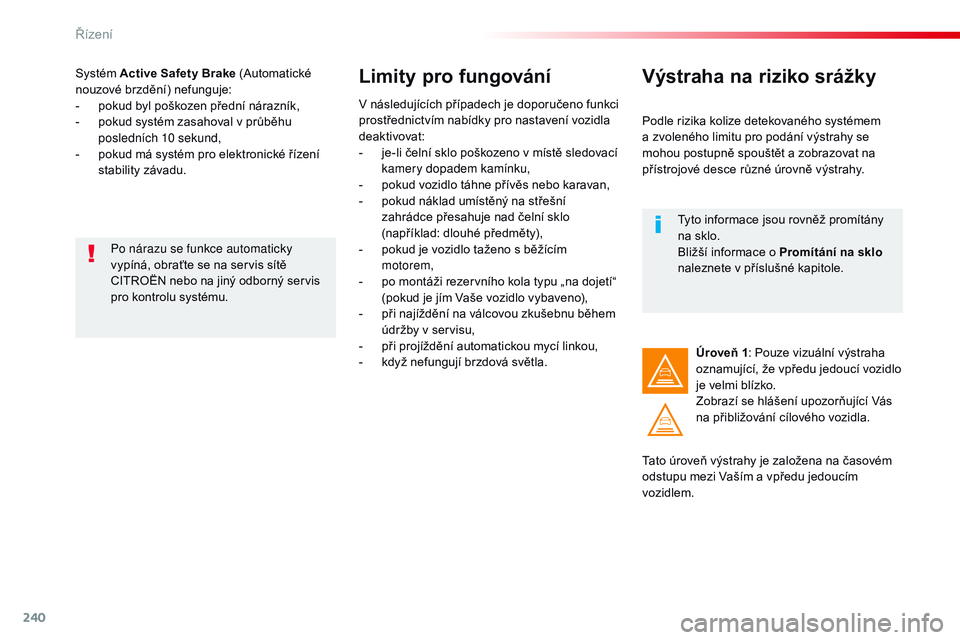

Systém Active Safety Brake (Automatické
nouzové brzdění) nefunguje:
-
p
okud byl poškozen přední nárazník,
-

p
okud systém zasahoval v průběhu
posledních 10 sekund,
-

p
okud má systém pro elektronické řízení
stability závadu.Limity pro fungování
V následujících případech je doporučeno funkci
prostřednictvím nabídky pro nastavení vozidla
deaktivovat:
-

j
e-li čelní sklo poškozeno v místě sledovací
kamery dopadem kamínku,
-

p
okud vozidlo táhne přívěs nebo karavan,
-

p
okud náklad umístěný na střešní
zahrádce přesahuje nad čelní sklo
(například: dlouhé předměty),
-

p
okud je vozidlo taženo s běžícím
motorem,
-

p
o montáži rezervního kola typu „na dojetí“
(pokud je jím Vaše vozidlo vybaveno),
-

p
ři najíždění na válcovou zkušebnu během
údržby v servisu,
-

p
ři projíždění automatickou mycí linkou,
-

k
dyž nefungují brzdová světla.
Po nárazu se funkce automaticky
vypíná, obraťte se na servis sítě
CITROËN nebo na jiný odborný servis
pro kontrolu systému.
Výstraha na riziko srážky
Podle rizika kolize detekovaného systémem
a
zvoleného limitu pro podání výstrahy se
mohou postupně spouštět a zobrazovat na
přístrojové desce různé úrovně výstrahy.
Tato úroveň výstrahy je založena na časovém
odstupu mezi Vaším a vpředu jedoucím
vozidlem. Úroveň 1
: Pouze vizuální výstraha
oznamující, že vpředu jedoucí vozidlo
je velmi blízko.
Zobrazí se hlášení upozorňující Vás
na přibližování cílového vozidla.
Tyto informace jsou rovněž promítány
na sklo.
Bližší informace o Promítání na sklo
naleznete v příslušné kapitole.
Řízení

241
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

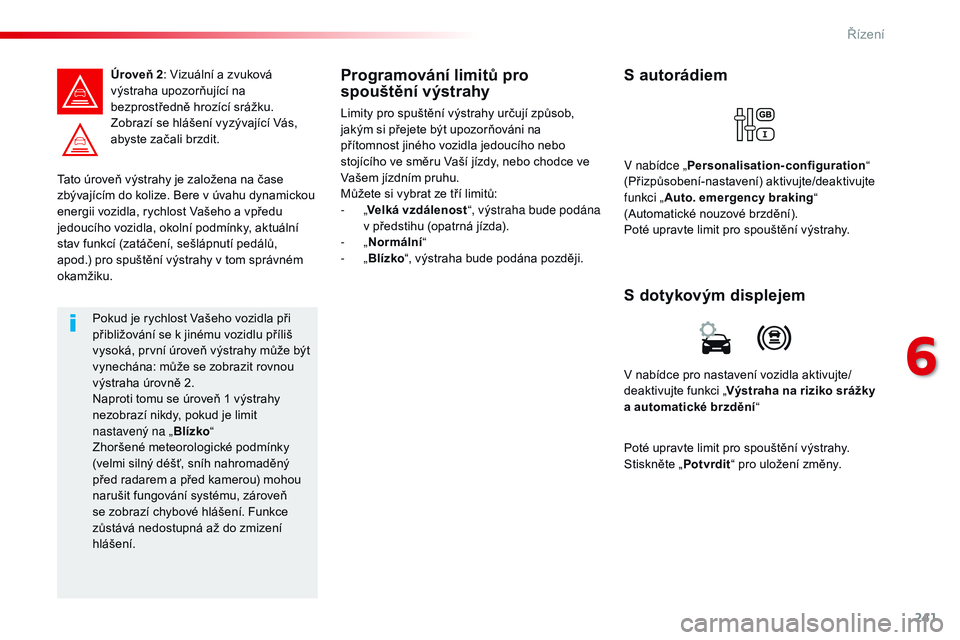

Tato úroveň výstrahy je založena na čase
zbývajícím do kolize. Bere v úvahu dynamickou
energii vozidla, rychlost Vašeho a vpředu
jedoucího vozidla, okolní podmínky, aktuální
stav funkcí (zatáčení, sešlápnutí pedálů,
apod.) pro spuštění výstrahy v tom správném
okamžiku.Úroveň 2
: Vizuální a zvuková
výstraha upozorňující na
bezprostředně hrozící srážku.
Zobrazí se hlášení vyzývající Vás,
abyste začali brzdit.
Pokud je rychlost Vašeho vozidla při
přibližování se k jinému vozidlu příliš
vysoká, první úroveň výstrahy může být
vynechána: může se zobrazit rovnou
výstraha úrovně 2.
Naproti tomu se úroveň 1 výstrahy
nezobrazí nikdy, pokud je limit
nastavený na „ Blízko“
Zhoršené meteorologické podmínky
(velmi silný déšť, sníh nahromaděný
před radarem a před kamerou) mohou
narušit fungování systému, zároveň
se zobrazí chybové hlášení. Funkce
zůstává nedostupná až do zmizení
hlášení.
Programování limitů pro
spouštění výstrahy
Limity pro spuštění výstrahy určují způsob,
jakým si přejete být upozorňováni na
přítomnost jiného vozidla jedoucího nebo
stojícího ve směru Vaší jízdy, nebo chodce ve
Vašem jízdním pruhu.
Můžete si vybrat ze tří limitů:
-
„Velká vzdálenost “, výstraha bude podána
v předstihu (opatrná jízda).
-
„Normální “
-
„Blízko “, výstraha bude podána později.
V nabídce pro nastavení vozidla aktivujte/
deaktivujte funkci „Výstraha na riziko srážky
a automatické brzdění “
S dotykovým displejem S autorádiem
V nabídce „Personalisation-configuration “
(Přizpůsobení-nastavení) aktivujte/deaktivujte
funkci „ Auto. emergency braking “
(Automatické nouzové brzdění).
Poté upravte limit pro spouštění výstrahy.
Poté upravte limit pro spouštění výstrahy.
Stiskněte „ Potvrdit“ pro uložení změny.
6
Řízení

242
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

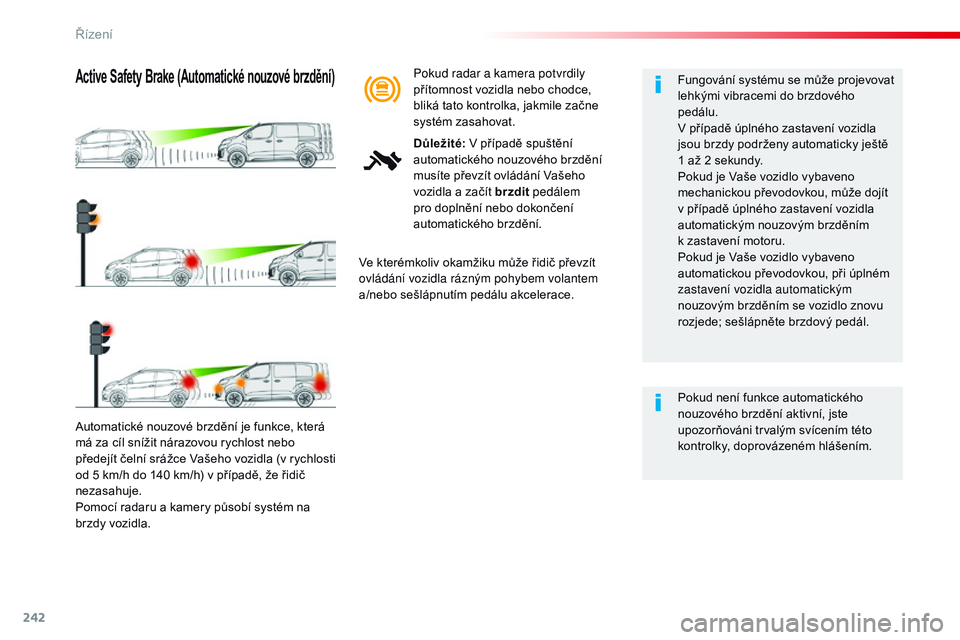

Automatické nouzové brzdění je funkce, která
má za cíl snížit nárazovou rychlost nebo
předejít čelní srážce Vašeho vozidla (v rychlosti
od 5 km/h do 140 km/h) v případě, že řidič
nezasahuje.
Pomocí radaru a kamery působí systém na
brzdy vozidla.
Active Safety Brake (Automatické nouzové brzdění)
Ve kterémkoliv okamžiku může řidič převzít
ovládání vozidla rázným pohybem volantem
a/nebo sešlápnutím pedálu akcelerace.Fungování systému se může projevovat
lehkými vibracemi do brzdového
pedálu.
V případě úplného zastavení vozidla
jsou brzdy podrženy automaticky ještě
1 až 2 sekundy.
Pokud je Vaše vozidlo vybaveno
mechanickou převodovkou, může dojít
v případě úplného zastavení vozidla
automatickým nouzovým brzděním
k zastavení motoru.
Pokud je Vaše vozidlo vybaveno
automatickou převodovkou, při úplném
zastavení vozidla automatickým
nouzovým brzděním se vozidlo znovu
rozjede; sešlápněte brzdový pedál.
Pokud není funkce automatického
nouzového brzdění aktivní, jste
upozorňováni trvalým svícením této
kontrolky, doprovázeném hlášením.
Pokud radar a kamera potvrdily
přítomnost vozidla nebo chodce,
bliká tato kontrolka, jakmile začne
systém zasahovat.
Důležité:
V případě spuštění
automatického nouzového brzdění
musíte převzít ovládání Vašeho
vozidla a začít brzdit pedálem
pro doplnění nebo dokončení
automatického brzdění.
Řízení

243
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

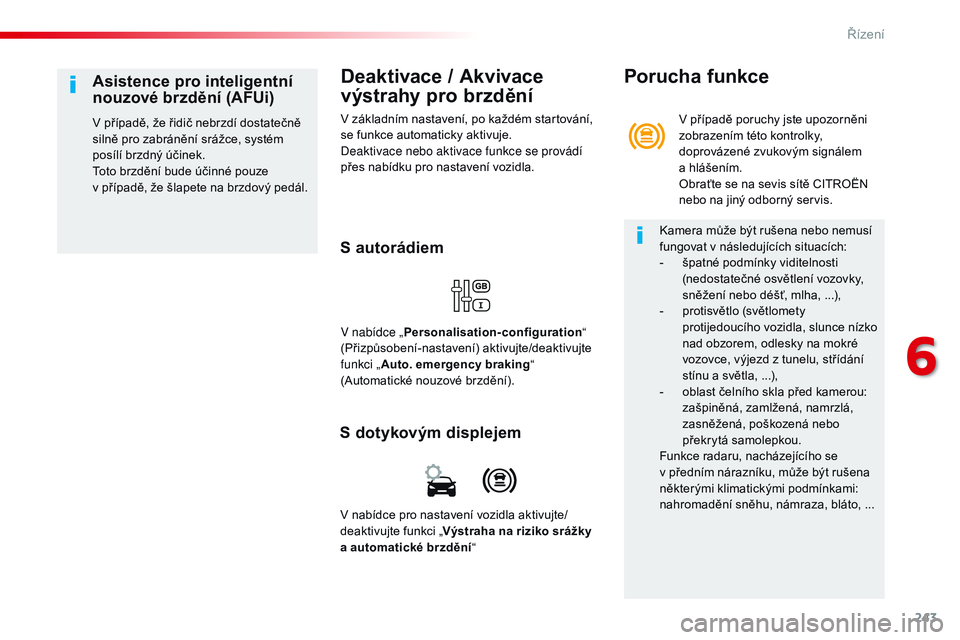

Deaktivace / Akvivace
výstrahy pro brzdění
V základním nastavení, po každém startování,
se funkce automaticky aktivuje.
Deaktivace nebo aktivace funkce se provádí
přes nabídku pro nastavení vozidla.
S autorádiem
V nabídce „Personalisation-configuration “
(Přizpůsobení-nastavení) aktivujte/deaktivujte
funkci „ Auto. emergency braking “
(Automatické nouzové brzdění).
Asistence pro inteligentní
nouzové brzdění (AFUi)
V případě, že řidič nebrzdí dostatečně
silně pro zabránění srážce, systém
posílí brzdný účinek.
Toto brzdění bude účinné pouze
v případě, že šlapete na brzdový pedál.
S dotykovým displejem
V nabídce pro nastavení vozidla aktivujte/
deaktivujte funkci „ Výstraha na riziko srážky
a automatické brzdění “ V případě poruchy jste upozorněni
zobrazením této kontrolky,
doprovázené zvukovým signálem
a hlášením.
Obraťte se na sevis sítě CITROËN
nebo na jiný odborný servis.
Porucha funkce
Kamera může být rušena nebo nemusí
fungovat v následujících situacích:
-

š
patné podmínky viditelnosti
(nedostatečné osvětlení vozovky,
sněžení nebo déšť, mlha, ...),
-

p
rotisvětlo (světlomety
protijedoucího vozidla, slunce nízko
nad obzorem, odlesky na mokré
vozovce, výjezd z tunelu, střídání
stínu a světla, ...),
-

o
blast čelního skla před kamerou:
zašpiněná, zamlžená, namrzlá,
zasněžená, poškozená nebo
překrytá samolepkou.
Funkce radaru, nacházejícího se
v předním nárazníku, může být rušena
některými klimatickými podmínkami:
nahromadění sněhu, námraza, bláto, ...
6
Řízení

244
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

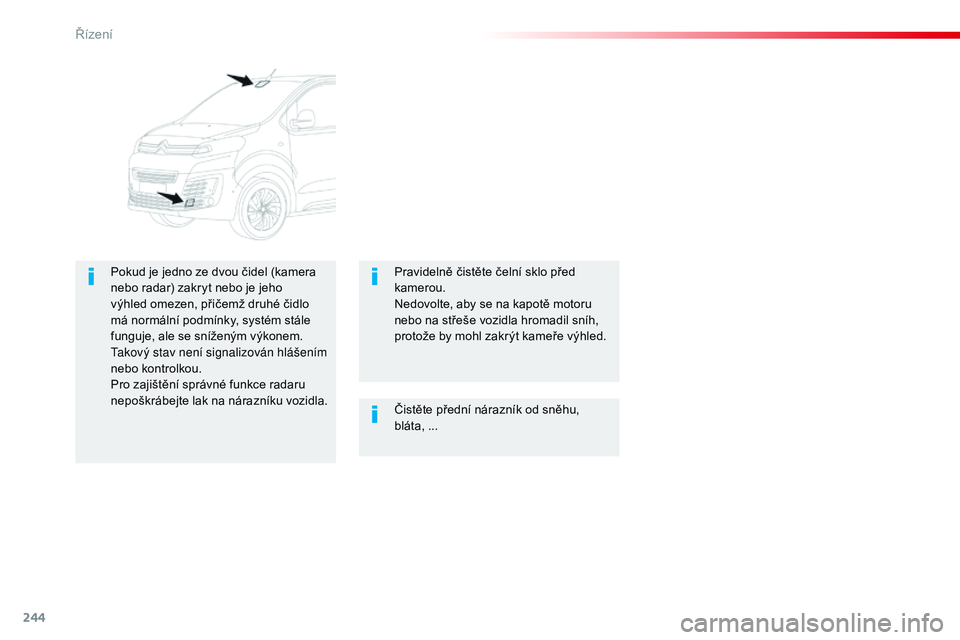

Čistěte přední nárazník od sněhu,
bláta, ...
P
okud je jedno ze dvou čidel (kamera
nebo radar) zakryt nebo je jeho
výhled omezen, přičemž druhé čidlo
má normální podmínky, systém stále
funguje, ale se sníženým výkonem.
ta

kový stav není signalizován hlášením
nebo kontrolkou.
Pro zajištění správné funkce radaru
nepoškrábejte lak na nárazníku vozidla. Pravidelně čistěte čelní sklo před
kamerou.
Nedovolte, aby se na kapotě motoru
nebo na střeše vozidla hromadil sníh,
protože by mohl zakrýt kameře výhled.
Řízení

245
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

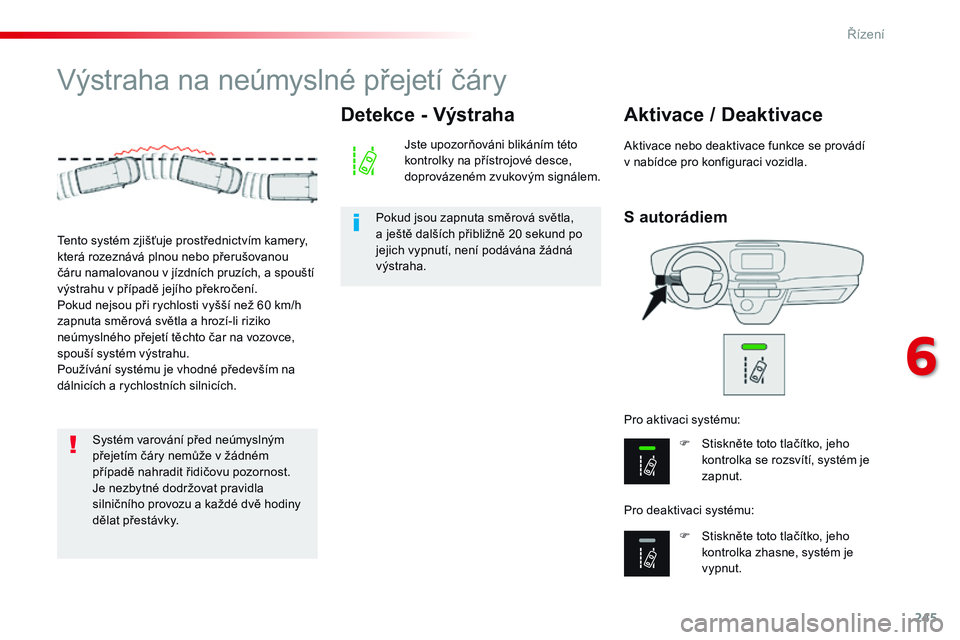

Výstraha na neúmyslné přejetí čáry
S autorádiem
Aktivace / Deaktivace
F Stiskněte toto tlačítko, jeho kontrolka se rozsvítí, systém je
zapnut.
F

S
tiskněte toto tlačítko, jeho
kontrolka zhasne, systém je
vypnut.
Pro aktivaci systému:
Pro deaktivaci systému: Aktivace nebo deaktivace funkce se provádí
v nabídce pro konfiguraci vozidla.
Tento systém zjišťuje prostřednictvím kamery,
která rozeznává plnou nebo přerušovanou
čáru namalovanou v jízdních pruzích, a spouští
výstrahu v případě jejího překročení.
Pokud nejsou při rychlosti vyšší než 60

km/h
zapnuta směrová světla a hrozí-li riziko
neúmyslného přejetí těchto čar na vozovce,
spouší systém výstrahu.
Používání systému je vhodné především na
dálnicích a rychlostních silnicích.
Detekce - Výstraha
Jste upozorňováni blikáním této
kontrolky na přístrojové desce,
doprovázeném zvukovým signálem.
Pokud jsou zapnuta směrová světla,
a ještě dalších přibližně 20 sekund po
jejich vypnutí, není podávána žádná
výstraha.
Systém varování před neúmyslným
přejetím čáry nemůže v žádném
případě nahradit řidičovu pozornost.
Je nezbytné dodržovat pravidla
silničního provozu a každé dvě hodiny
dělat přestávky.
6
Řízení

246
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

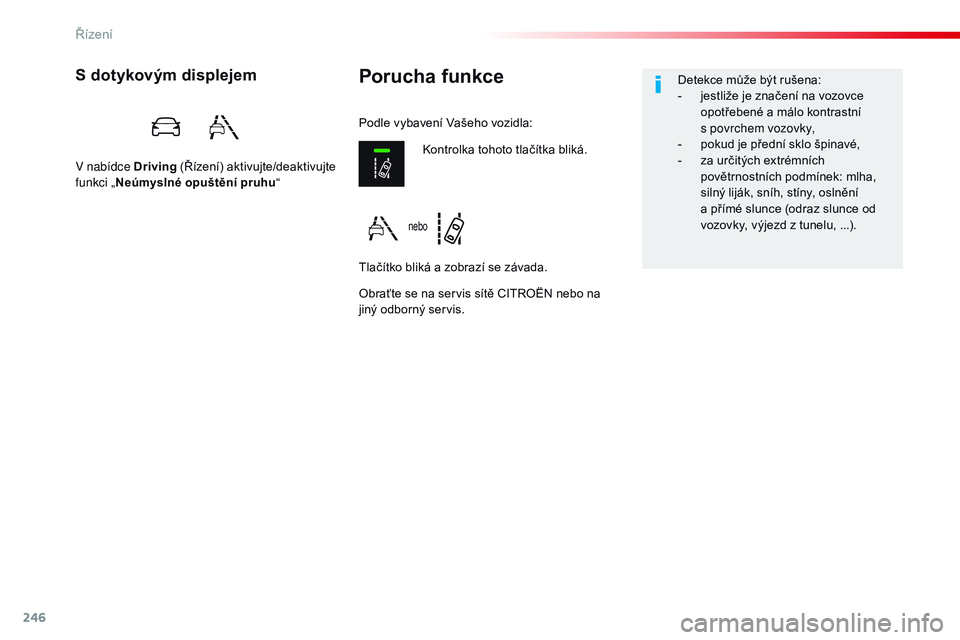

Porucha funkceS dotykovým displejem
V nabídce Driving (Řízení) aktivujte/deaktivujte
funkci „ Neúmyslné opuštění pruhu “
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.Kontrolka tohoto tlačítka bliká.
Tlačítko bliká a zobrazí se závada.
Podle vybavení Vašeho vozidla:
Detekce může být rušena:
-
j
estliže je značení na vozovce
opotřebené a málo kontrastní
s povrchem vozovky,
-
p
okud je přední sklo špinavé,
- z a určitých extrémních
povětrnostních podmínek: mlha,
silný liják, sníh, stíny, oslnění
a přímé slunce (odraz slunce od
vozovky, výjezd z tunelu, ...).
nebo
Řízení

247
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

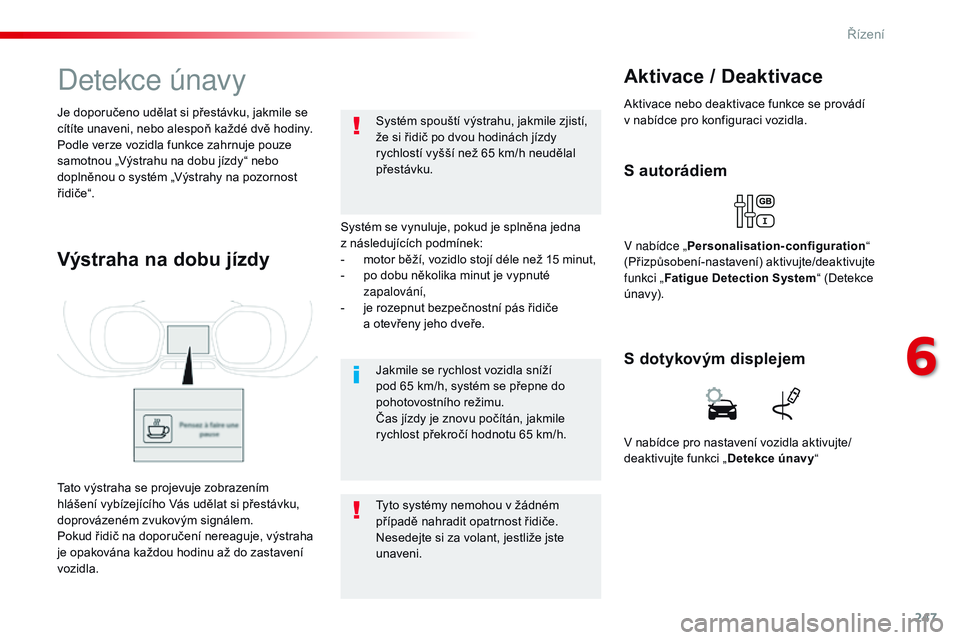

Detekce únav y
Systém se vynuluje, pokud je splněna jedna
z následujících podmínek:
-
m
otor běží, vozidlo stojí déle než 15 minut,
-

p
o dobu několika minut je vypnuté
zapalování,
-

j
e rozepnut bezpečnostní pás řidiče
a otevřeny jeho dveře.
Jakmile se rychlost vozidla sníží
pod 65 km/h, systém se přepne do
pohotovostního režimu.
Čas jízdy je znovu počítán, jakmile
rychlost překročí hodnotu 65 km/h.
Tyto systémy nemohou v žádném
případě nahradit opatrnost řidiče.
Nesedejte si za volant, jestliže jste
unaveni. Systém spouští výstrahu, jakmile zjistí,
že si řidič po dvou hodinách jízdy
rychlostí vyšší než 65 km/h neudělal
přestávku.
Je doporučeno udělat si přestávku, jakmile se
cítíte unaveni, nebo alespoň každé dvě hodiny.
Podle verze vozidla funkce zahrnuje pouze
samotnou „Výstrahu na dobu jízdy“ nebo
doplněnou o systém „Výstrahy na pozornost
ř idič e“.
Výstraha na dobu jízdy
S autorádiem
V nabídce „
Personalisation-configuration “
(Přizpůsobení-nastavení) aktivujte/deaktivujte
funkci „ Fatigue Detection System “ (Detekce
únav y).
Aktivace / Deaktivace
Aktivace nebo deaktivace funkce se provádí
v nabídce pro konfiguraci vozidla.
Tato výstraha se projevuje zobrazením
hlášení vybízejícího Vás udělat si přestávku,
doprovázeném zvukovým signálem.
Pokud řidič na doporučení nereaguje, výstraha
je opakována každou hodinu až do zastavení
vozidla. V nabídce pro nastavení vozidla aktivujte/
deaktivujte funkci „
Detekce únavy“
S dotykovým displejem
6
Řízení

248
Spacetourer-VP_cs_Chap06_conduite_ed01-2016
S pomocí kamery umístěné v horní části
čelního skla hodnotí systém stav pozornosti
řidiče porovnáváním odchylek dráhy vozu
v porovnání s podélným vodorovným značením.
Tato funkce je vhodná zejména pro rychlostní
silnice (rychlost vyšší než 65 km/h).

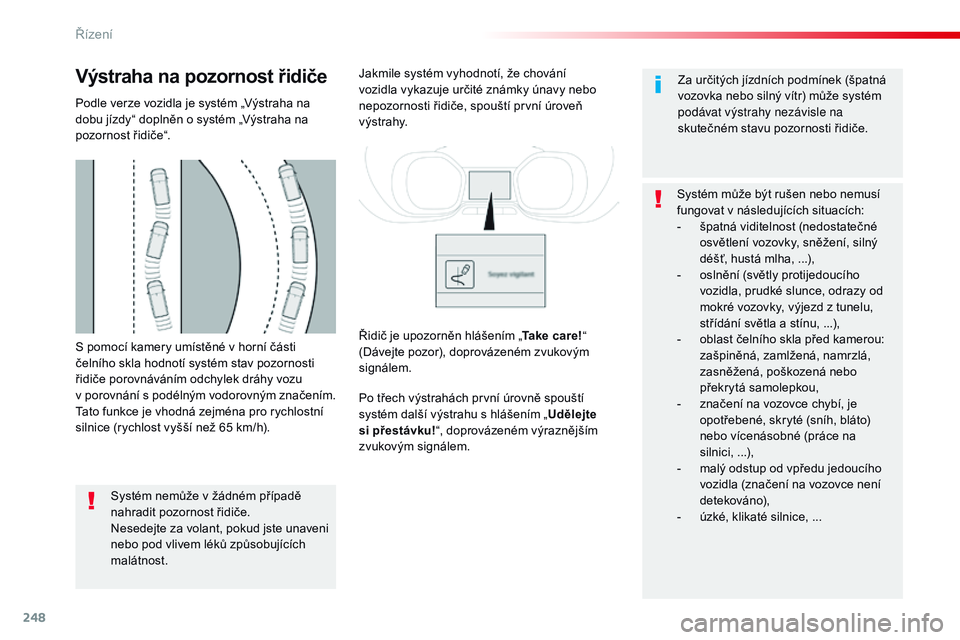

Výstraha na pozornost řidiče
Podle verze vozidla je systém „Výstraha na
dobu jízdy“ doplněn o systém „Výstraha na
pozornost řidiče“.Systém nemůže v žádném případě
nahradit pozornost řidiče.
Nesedejte za volant, pokud jste unaveni
nebo pod vlivem léků způsobujících
malátnost. Jakmile systém vyhodnotí, že chování
vozidla vykazuje určité známky únavy nebo
nepozornosti řidiče, spouští první úroveň
v ýst r a hy.
Po třech výstrahách první úrovně spouští
systém další výstrahu s hlášením „
Udělejte
si přestávku! “, doprovázeném výraznějším
zvukovým signálem. Za určitých jízdních podmínek (špatná
vozovka nebo silný vítr) může systém
podávat výstrahy nezávisle na
skutečném stavu pozornosti řidiče.
Systém může být rušen nebo nemusí
fungovat v následujících situacích:
-

š
patná viditelnost (nedostatečné
osvětlení vozovky, sněžení, silný
déšť, hustá mlha, ...),
-

o
slnění (světly protijedoucího
vozidla, prudké slunce, odrazy od
mokré vozovky, výjezd z tunelu,
střídání světla a stínu, ...),
-

o
blast čelního skla před kamerou:
zašpiněná, zamlžená, namrzlá,
zasněžená, poškozená nebo
překrytá samolepkou,
-

z
načení na vozovce chybí, je
opotřebené, skryté (sníh, bláto)
nebo vícenásobné (práce na
silnici,
...

),
-

m
alý odstup od vpředu jedoucího
vozidla (značení na vozovce není
detekováno),
-

ú
zké, klikaté silnice, ...
Řidič je upozorněn hlášením „
Take care!“
(Dávejte pozor), doprovázeném zvukovým
signálem.
Řízení
