CITROEN JUMPER SPACETOURER 2017 Návod na použití (in Czech)

249
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

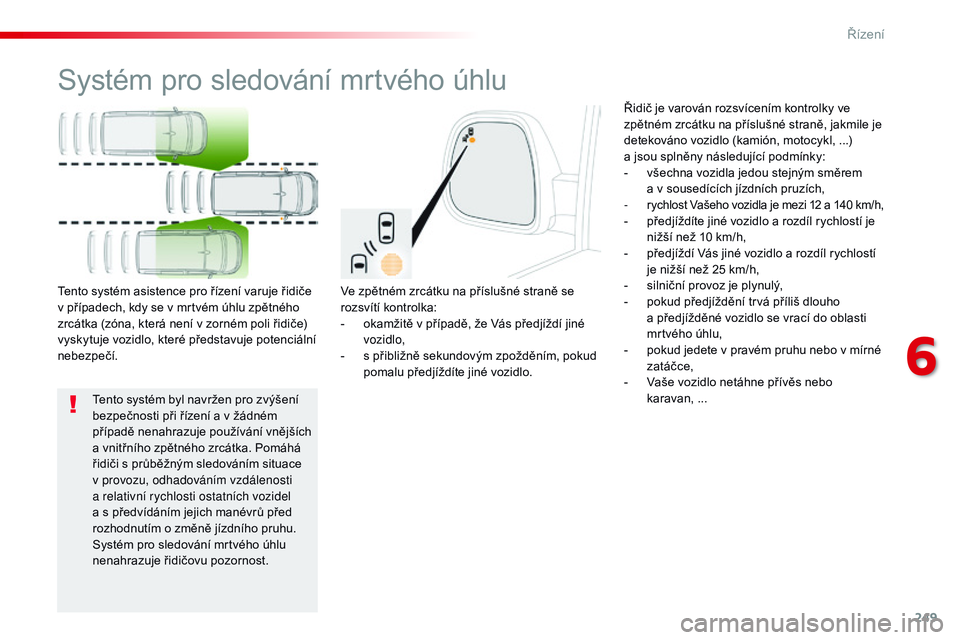

Systém pro sledování mrtvého úhlu
Ve zpětném zrcátku na příslušné straně se
rozsvítí kontrolka:
-
o
kamžitě v případě, že Vás předjíždí jiné
vozidlo,
-

s p
řibližně sekundovým zpožděním, pokud
pomalu předjíždíte jiné vozidlo.
Tento systém asistence pro řízení varuje řidiče
v případech, kdy se v mrtvém úhlu zpětného
zrcátka (zóna, která není v zorném poli řidiče)
vyskytuje vozidlo, které představuje potenciální
nebezpečí. Řidič je varován rozsvícením kontrolky ve
zpětném zrcátku na příslušné straně, jakmile je
detekováno vozidlo (kamión, motocykl, ...)
a jsou splněny následující podmínky:
-

v
šechna vozidla jedou stejným směrem
a v sousedících jízdních pruzích,
-
rychlost Vašeho vozidla je mezi 12 a 140 km/h,- předjíždíte jiné vozidlo a rozdíl rychlostí je
nižší než 10 km/h,
-

p
ředjíždí Vás jiné vozidlo a rozdíl rychlostí
je nižší než 25 km/h,
-

s
ilniční provoz je plynulý,
-

p
okud předjíždění trvá příliš dlouho
a
předjížděné vozidlo se vrací do oblasti
mrtvého úhlu,
-

p
okud jedete v pravém pruhu nebo v mírné
zatáčce,
-

V
aše vozidlo netáhne přívěs nebo
karavan,
...
T

ento systém byl navržen pro zvýšení
bezpečnosti při řízení a v žádném
případě nenahrazuje používání vnějších
a vnitřního zpětného zrcátka. Pomáhá
řidiči s průběžným sledováním situace
v provozu, odhadováním vzdálenosti
a relativní rychlosti ostatních vozidel
a s předvídáním jejich manévrů před
rozhodnutím o změně jízdního pruhu.
Systém pro sledování mrtvého úhlu
nenahrazuje řidičovu pozornost.
6
Řízení

250
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

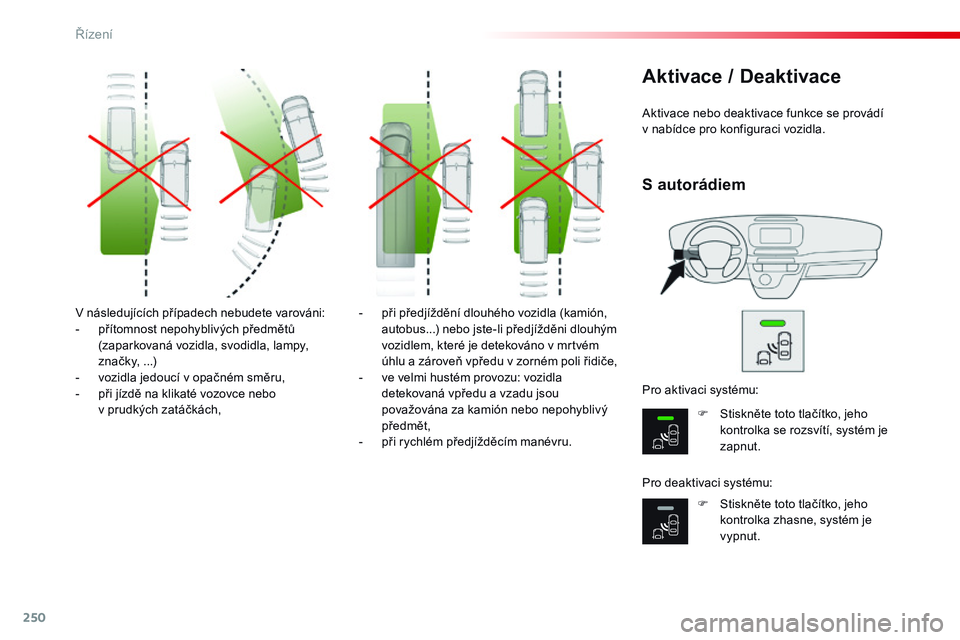

V následujících případech nebudete varováni:
- p řítomnost nepohyblivých předmětů
(zaparkovaná vozidla, svodidla, lampy,
značky, ...)
-

v
ozidla jedoucí v opačném směru,
-

p
ři jízdě na klikaté vozovce nebo
v prudkých zatáčkách, -
p ři předjíždění dlouhého vozidla (kamión,
autobus...) nebo jste-li předjížděni dlouhým
vozidlem, které je detekováno v mrtvém
úhlu a zároveň vpředu v zorném poli řidiče,
-

v
e velmi hustém provozu: vozidla
detekovaná vpředu a vzadu jsou
považována za kamión nebo nepohyblivý
předmět,
-

p
ři rychlém předjížděcím manévru.Aktivace nebo deaktivace funkce se provádí
v nabídce pro konfiguraci vozidla.
Aktivace / Deaktivace
F Stiskněte toto tlačítko, jeho
kontrolka se rozsvítí, systém je
zapnut.
F

S
tiskněte toto tlačítko, jeho
kontrolka zhasne, systém je
vypnut.
Pro aktivaci systému:
Pro deaktivaci systému:
S autorádiem
Řízení

251
Spacetourer-VP_cs_Chap06_conduite_ed01-2016
Porucha funkce
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.Systém může být dočasně rušen
klimatickými podmínkami (déšť,
kroupy,
...

).
Zejména jízda po mokré vozovce nebo
přejezd ze suché vozovky na mokrou
může způsobit falešné varování
(např.: oblak vodních kapek v mrtvém
úhlu je vyhodnocen jako vozidlo).
Při špatném počasí nebo v zimě se
ujistěte, že nejsou snímače pokryty
blátem, námrazou nebo sněhem.
Nezakrývejte výstražnou zónu, která
se nachází na vnějších zpětných
zrcátkách, a taktéž detekční zóny
na předním a zadním nárazníku,
nálepkami nebo jinými předměty; může
to způsobit nesprávnou funkci systému.
Podle vybavení Vašeho vozidla:
S dotykovým displejem
V nabídce Driving
(Řízení) aktivujte/deaktivujte
funkci „ Sledování mr tvého úhlu “
V případě výskytu závady tato (tyto)
kontrolka(y) bliká(ají).
Kontrolka tohoto tlačítka bliká
a zobrazí se hlášení, doprovázené
zvukovým signálem.
Stav funkce zůstane v paměti i po
vypnutí zapalování.
V případě tažení přívěsu s tažným
zařízením homologovaným společností
CITROËN bude systém automaticky
deaktivován.
Mytí vysokotlakou vodou
Při mytí vozidla nedávejte trysku blíže
než 30 cm ke snímačům, jinak hrozí
riziko jejich poškození.nebo
6
Řízení

252
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

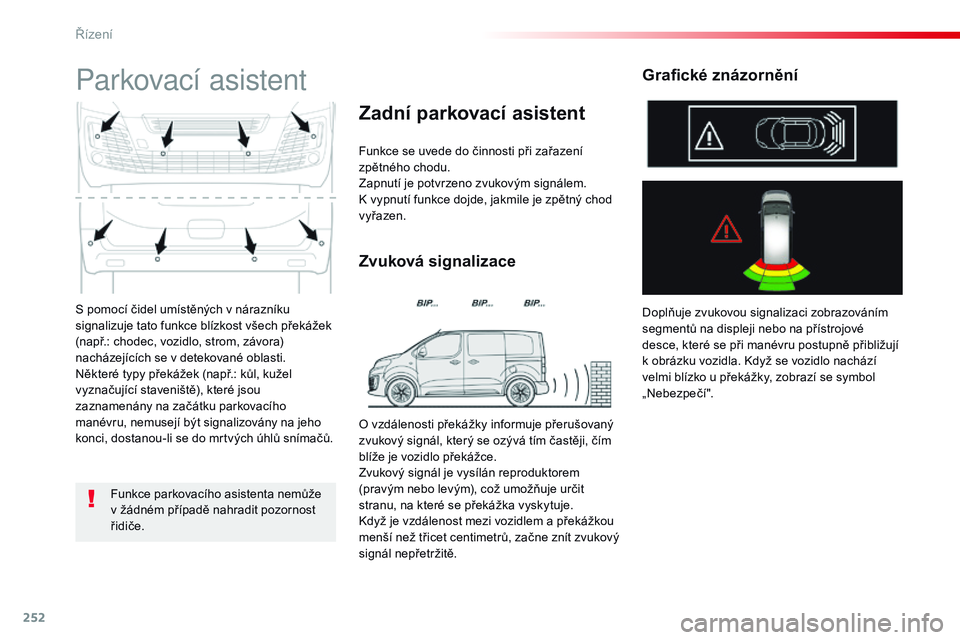

S pomocí čidel umístěných v nárazníku
signalizuje tato funkce blízkost všech překážek
(např.: chodec, vozidlo, strom, závora)
nacházejících se v detekované oblasti.
Některé typy překážek (např.: kůl, kužel
vyznačující staveniště), které jsou
zaznamenány na začátku parkovacího
manévru, nemusejí být signalizovány na jeho
konci, dostanou-li se do mrtvých úhlů snímačů.
Parkovací asistent
Funkce se uvede do činnosti při zařazení
zpětného chodu.
Zapnutí je potvrzeno zvukovým signálem.
K vypnutí funkce dojde, jakmile je zpětný chod
vyřazen.
Zvuková signalizace
Zadní parkovací asistent
Doplňuje zvukovou signalizaci zobrazováním
segmentů na displeji nebo na přístrojové
desce, které se při manévru postupně přibližují
k obrázku vozidla. Když se vozidlo nachází
velmi blízko u překážky, zobrazí se symbol
„Nebezpečí".
Grafické znázornění
Funkce parkovacího asistenta nemůže
v žádném případě nahradit pozornost
řidiče.O vzdálenosti překážky informuje přerušovaný
zvukový signál, který se ozývá tím častěji, čím
blíže je vozidlo překážce.
Zvukový signál je vysílán reproduktorem
(pravým nebo levým), což umožňuje určit
stranu, na které se překážka vyskytuje.
Když je vzdálenost mezi vozidlem a překážkou
menší než třicet centimetrů, začne znít zvukový
signál nepřetržitě.
Řízení

253
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

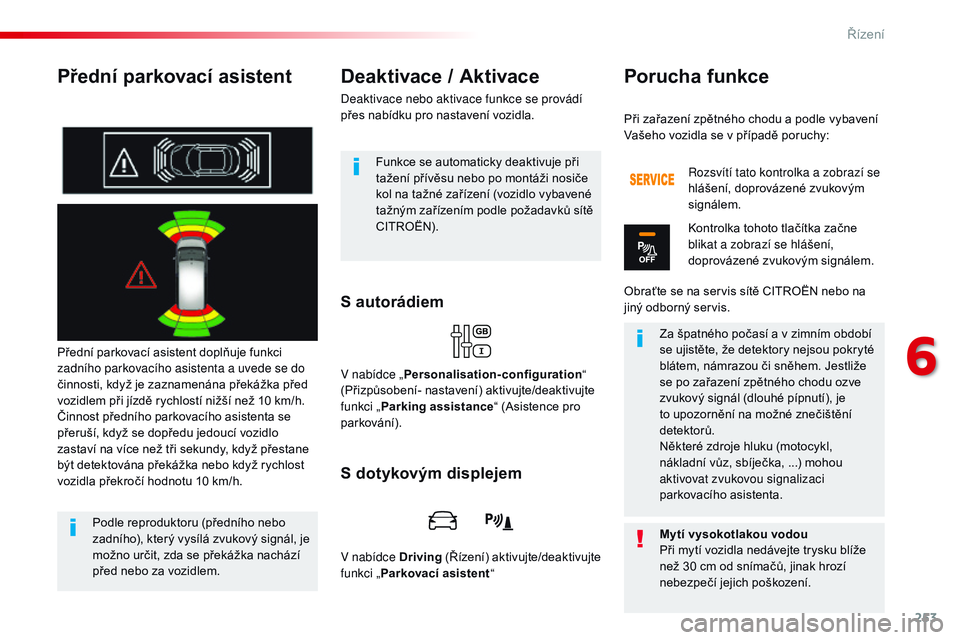

Přední parkovací asistent
Přední parkovací asistent doplňuje funkci
zadního parkovacího asistenta a uvede se do
činnosti, když je zaznamenána překážka před
vozidlem při jízdě rychlostí nižší než 10 km/h.
Činnost předního parkovacího asistenta se
přeruší, když se dopředu jedoucí vozidlo
zastaví na více než tři sekundy, když přestane
být detektována překážka nebo když rychlost
vozidla překročí hodnotu 10 km/h.
S autorádiem
Deaktivace / Aktivace
Deaktivace nebo aktivace funkce se provádí
přes nabídku pro nastavení vozidla.
Podle reproduktoru (předního nebo
zadního), který vysílá zvukový signál, je
možno určit, zda se překážka nachází
před nebo za vozidlem. Funkce se automaticky deaktivuje při
tažení přívěsu nebo po montáži nosiče
kol na tažné zařízení (vozidlo vybavené
tažným zařízením podle požadavků sítě
CITROËN).
V nabídce „ Personalisation-configuration “
(Přizpůsobení- nastavení) aktivujte/deaktivujte
funkci „ Parking assistance “ (Asistence pro
parkování).
S dotykovým displejem
V nabídce Driving (Řízení) aktivujte/deaktivujte
funkci „ Parkovací asistent “ Při zařazení zpětného chodu a podle vybavení
Vašeho vozidla se v případě poruchy:
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.
ro

zsvítí tato kontrolka a zobrazí se
hlášení, doprovázené zvukovým
signálem.
Kontrolka tohoto tlačítka začne
blikat a zobrazí se hlášení,
doprovázené zvukovým signálem.
Za špatného počasí a v zimním období
se ujistěte, že detektory nejsou pokryté
blátem, námrazou či sněhem. Jestliže
se po zařazení zpětného chodu ozve
zvukový signál (dlouhé pípnutí), je
to upozornění na možné znečištění
detektorů.
Některé zdroje hluku (motocykl,
nákladní vůz, sbíječka, ...) mohou
aktivovat zvukovou signalizaci
parkovacího asistenta.
Mytí vysokotlakou vodou
Při mytí vozidla nedávejte trysku blíže
než 30 cm od snímačů, jinak hrozí
nebezpečí jejich poškození.
Porucha funkce
6
Řízení

254
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

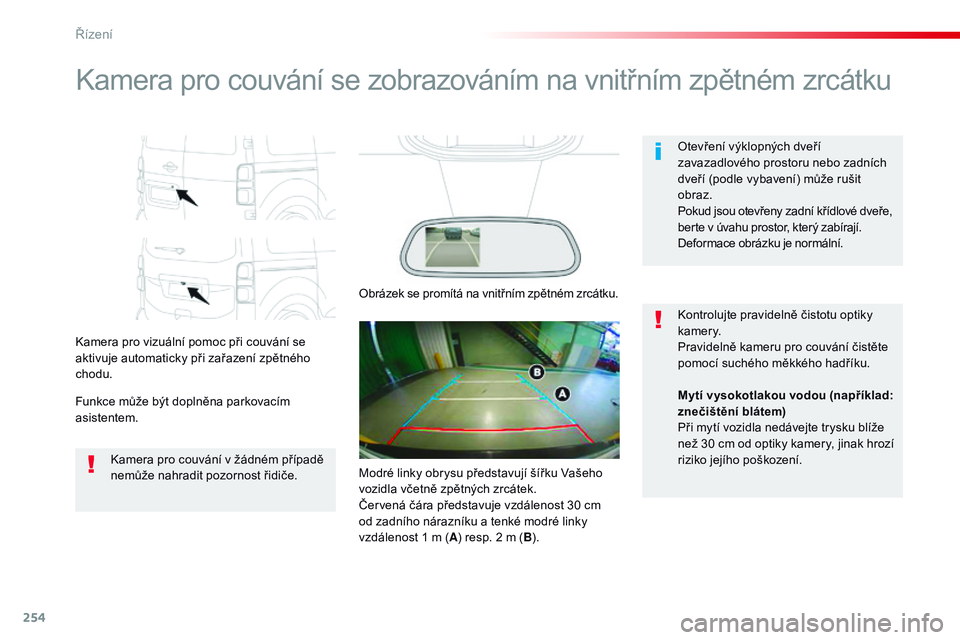

Kamera pro couvání se zobrazováním na vnitřním zpětném zrcátku
Kamera pro vizuální pomoc při couvání se
aktivuje automaticky při zařazení zpětného
chodu.
Funkce může být doplněna parkovacím
asistentem.Otevření výklopných dveří
zavazadlového prostoru nebo zadních
dveří (podle vybavení) může rušit
obraz.
Pokud jsou otevřeny zadní křídlové dveře,
berte v úvahu prostor, který zabírají.
Deformace obrázku je normální.
Kamera pro couvání v žádném případě
nemůže nahradit pozornost řidiče. Kontrolujte pravidelně čistotu optiky
k a m e r y.
Pravidelně kameru pro couvání čistěte
pomocí suchého měkkého hadříku.
Obrázek se promítá na vnitřním zpětném zrcátku.
Mytí vysokotlakou vodou (například:
znečištění blátem)
Při mytí vozidla nedávejte trysku blíže
než 30 cm od optiky kamery, jinak hrozí
riziko jejího poškození.
Modré linky obrysu představují šířku Vašeho
vozidla včetně zpětných zrcátek.
Červená čára představuje vzdálenost 30 cm
od zadního nárazníku a tenké modré linky
vzdálenost 1 m ( A) resp. 2 m ( B).
Řízení

255
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

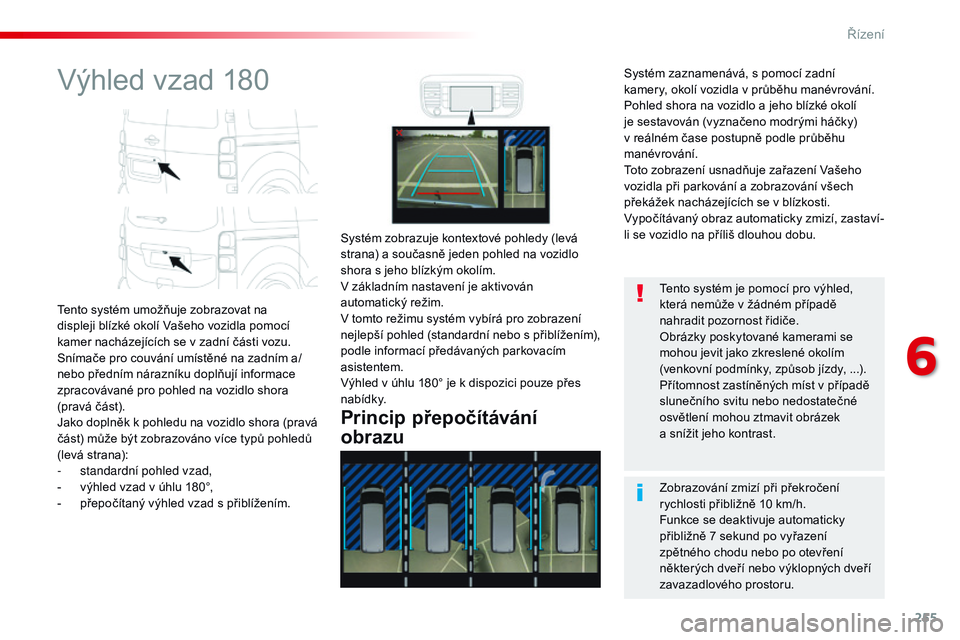

Výhled vzad 180
Tento systém umožňuje zobrazovat na
displeji blízké okolí Vašeho vozidla pomocí
kamer nacházejících se v zadní části vozu.
Snímače pro couvání umístěné na zadním a/
nebo předním nárazníku doplňují informace
zpracovávané pro pohled na vozidlo shora
(pravá část).
Jako doplněk k pohledu na vozidlo shora (pravá
část) může být zobrazováno více typů pohledů
(levá strana):
-
s
tandardní pohled vzad,
-

v
ýhled vzad v úhlu 180°,
-

p
řepočítaný výhled vzad s přiblížením.
Princip přepočítávání
obrazu
Systém zobrazuje kontextové pohledy (levá
strana) a současně jeden pohled na vozidlo
shora s jeho blízkým okolím.
V základním nastavení je aktivován
automatický režim.
V tomto režimu systém vybírá pro zobrazení
nejlepší pohled (standardní nebo s přiblížením),
podle informací předávaných parkovacím
asistentem.
Výhled v úhlu 180° je k dispozici pouze přes
nabídky. Zobrazování zmizí při překročení
rychlosti přibližně 10 km/h.
Funkce se deaktivuje automaticky
přibližně 7 sekund po vyřazení
zpětného chodu nebo po otevření
některých dveří nebo výklopných dveří
zavazadlového prostoru. Tento systém je pomocí pro výhled,
která nemůže v žádném případě
nahradit pozornost řidiče.
Obrázky poskytované kamerami se
mohou jevit jako zkreslené okolím
(venkovní podmínky, způsob jízdy, ...).
Přítomnost zastíněných míst v případě
slunečního svitu nebo nedostatečné
osvětlení mohou ztmavit obrázek
a snížit jeho kontrast.
Systém zaznamenává, s pomocí zadní
kamery, okolí vozidla v průběhu manévrování.
Pohled shora na vozidlo a jeho blízké okolí
je sestavován (vyznačeno modrými háčky)
v reálném čase postupně podle průběhu
manévrování.
Toto zobrazení usnadňuje zařazení Vašeho
vozidla při parkování a zobrazování všech
překážek nacházejících se v blízkosti.
Vypočítávaný obraz automaticky zmizí, zastaví-
li se vozidlo na příliš dlouhou dobu.
6
Řízení

256
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

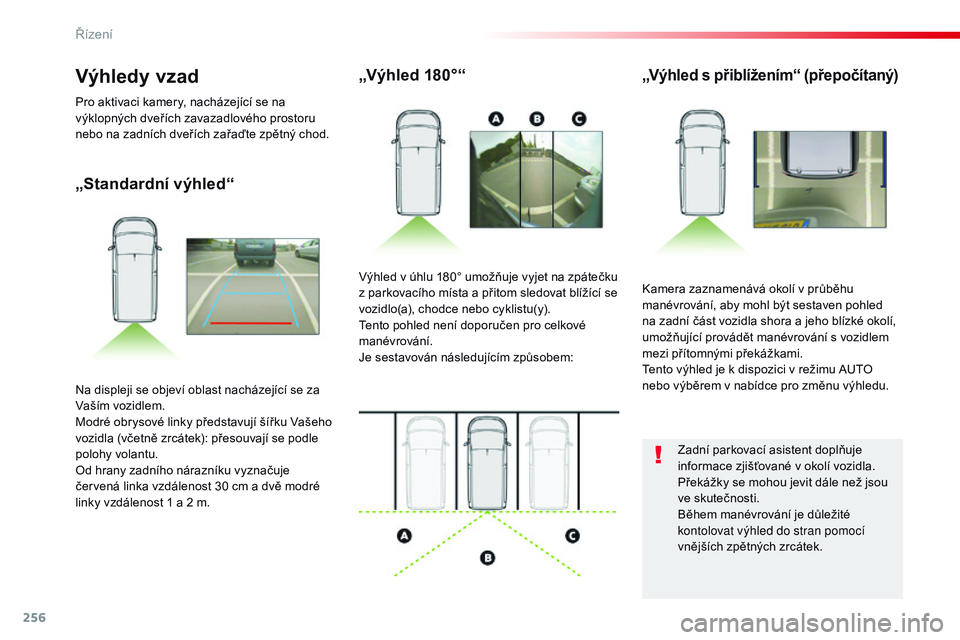

„Standardní výhled“„Výhled 180°“
„Výhled s přiblížením“ (přepočítaný)
Kamera zaznamenává okolí v průběhu
manévrování, aby mohl být sestaven pohled
na zadní část vozidla shora a jeho blízké okolí,
umožňující provádět manévrování s vozidlem
mezi přítomnými překážkami.
Tento výhled je k dispozici v režimu AUTO
nebo výběrem v nabídce pro změnu výhledu.
Výhled v úhlu 180° umožňuje vyjet na zpátečku
z parkovacího místa a přitom sledovat blížící se
vozidlo(a), chodce nebo cyklistu(y).
Tento pohled není doporučen pro celkové
manévrování.
Je sestavován následujícím způsobem:
Na displeji se objeví oblast nacházející se za
Vaším vozidlem.
Modré obrysové linky představují šířku Vašeho
vozidla (včetně zrcátek): přesouvají se podle
polohy volantu.
Od hrany zadního nárazníku vyznačuje
červená linka vzdálenost 30 cm a dvě modré
linky vzdálenost 1 a 2 m.
Výhledy vzad
Pro aktivaci kamery, nacházející se na
výklopných dveřích zavazadlového prostoru
nebo na zadních dveřích zařaďte zpětný chod.
Zadní parkovací asistent doplňuje
informace zjišťované v okolí vozidla.
Překážky se mohou jevit dále než jsou
ve skutečnosti.
Během manévrování je důležité
kontolovat výhled do stran pomocí
vnějších zpětných zrcátek.
Řízení

257
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

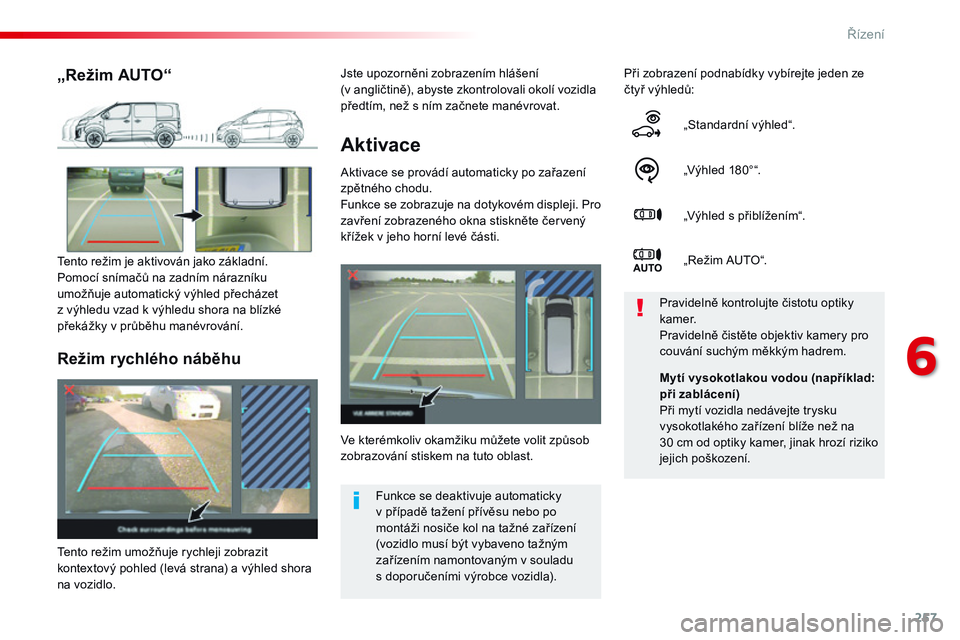

Aktivace
Aktivace se provádí automaticky po zařazení
zpětného chodu.
Funkce se zobrazuje na dotykovém displeji. Pro
zavření zobrazeného okna stiskněte červený
křížek v jeho horní levé části.Při zobrazení podnabídky vybírejte jeden ze
čtyř výhledů:
„Standardní výhled“.
„Výhled 180°“.
„Výhled s přiblížením“.
„Režim AUTO“.
Ve kterémkoliv okamžiku můžete volit způsob
zobrazování stiskem na tuto oblast. Pravidelně kontrolujte čistotu optiky
k a m e r.
Pravidelně čistěte objektiv kamery pro
couvání suchým měkkým hadrem.
„Režim AUTO“
Tento režim je aktivován jako základní.
Pomocí snímačů na zadním nárazníku
umožňuje automatický výhled přecházet
z výhledu vzad k výhledu shora na blízké
překážky v průběhu manévrování.
Funkce se deaktivuje automaticky
v případě tažení přívěsu nebo po
montáži nosiče kol na tažné zařízení
(vozidlo musí být vybaveno tažným
zařízením namontovaným v souladu
s doporučeními výrobce vozidla).
Režim rychlého náběhu
Tento režim umožňuje rychleji zobrazit
kontextový pohled (levá strana) a výhled shora
na vozidlo. Mytí vysokotlakou vodou (například:
při zablácení)
Při mytí vozidla nedávejte trysku
vysokotlakého zařízení blíže než na
30
cm od optiky kamer, jinak hrozí riziko
jejich poškození.
Jste upozorněni zobrazením hlášení
(v angličtině), abyste zkontrolovali okolí vozidla
předtím, než s ním začnete manévrovat.
6
Řízení

258
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

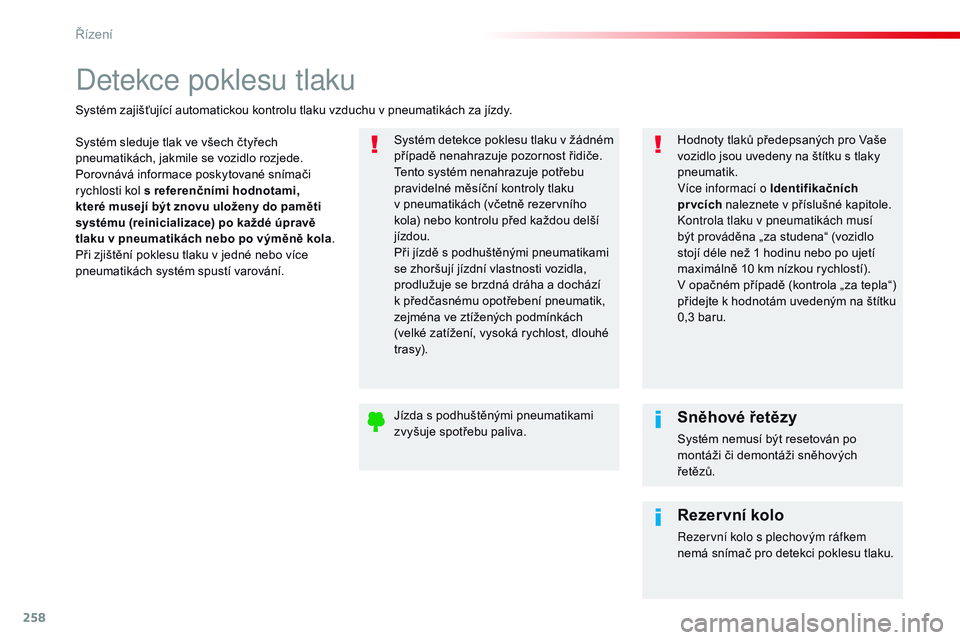

Detekce poklesu tlaku
Systém sleduje tlak ve všech čtyřech
pneumatikách, jakmile se vozidlo rozjede.
Porovnává informace poskytované snímači
rychlosti kol s referenčními hodnotami,
které musejí být znovu uloženy do paměti
systému (reinicializace ) po každé úpravě
tlaku v pneumatikách nebo po výměně kola .
Při zjištění poklesu tlaku v jedné nebo více
pneumatikách systém spustí varování. Systém detekce poklesu tlaku v žádném
případě nenahrazuje pozornost řidiče.
Tento systém nenahrazuje potřebu
pravidelné měsíční kontroly tlaku
v pneumatikách (včetně rezervního
kola) nebo kontrolu před každou delší
jízdou.
Při jízdě s podhuštěnými pneumatikami
se zhoršují jízdní vlastnosti vozidla,
prodlužuje se brzdná dráha a dochází
k předčasnému opotřebení pneumatik,
zejména ve ztížených podmínkách
(velké zatížení, vysoká rychlost, dlouhé
trasy).
Systém zajišťující automatickou kontrolu tlaku vzduchu v pneumatikách za jízdy.
Hodnoty tlaků předepsaných pro Vaše
vozidlo jsou uvedeny na štítku s tlaky
pneumatik.
Více informací o Identifikačních
pr vcích naleznete v příslušné kapitole.
Kontrola tlaku v pneumatikách musí
být prováděna „za studena“ (vozidlo
stojí déle než 1 hodinu nebo po ujetí
maximálně 10 km nízkou rychlostí).
V opačném případě (kontrola „za tepla“)
přidejte k hodnotám uvedeným na štítku
0,3 baru.
Jízda s podhuštěnými pneumatikami
zvyšuje spotřebu paliva.
Sněhové řetězy
Systém nemusí být resetován po
montáži či demontáži sněhových
řetězů.
Rezervní kolo
rezervní kolo s plechovým ráfkem
nemá snímač pro detekci poklesu tlaku.
Řízení
