CITROEN JUMPER SPACETOURER 2020 Instrukcja obsługi (in Polish)

99

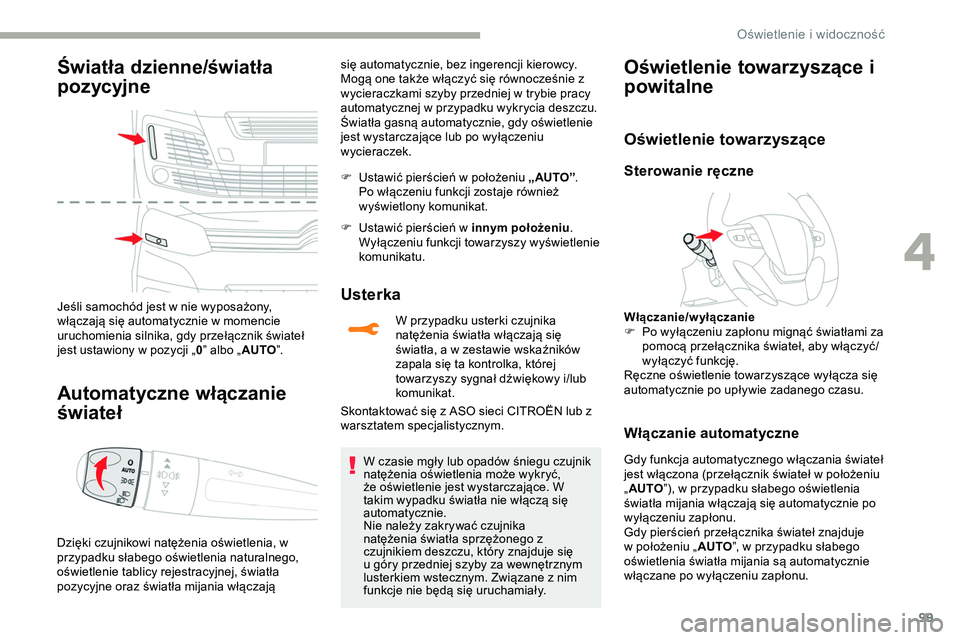

Światła dzienne/światła
pozycyjne
Jeśli samochód jest w nie wyposażony,
włączają się automatycznie w momencie
uruchomienia silnika, gdy przełącznik świateł
jest ustawiony w pozycji „0” albo „ AUTO”.
Automatyczne włączanie
świateł
Dzięki czujnikowi natężenia oświetlenia, w
przypadku słabego oświetlenia naturalnego,
oświetlenie tablicy rejestracyjnej, światła
pozycyjne oraz światła mijania włączają F

U
stawić pierścień w położeniu „ AUTO”
.
Po włączeniu funkcji zostaje również
wyświetlony komunikat.
F
U
stawić pierścień w innym położeniu
.
Wyłączeniu funkcji towarzyszy wyświetlenie
komunikatu.
Usterka
W przypadku usterki czujnika
natężenia światła włączają się
światła, a w zestawie wskaźników
zapala się ta kontrolka, której
towarzyszy sygnał dźwiękowy i/lub
komunikat.
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
W czasie mgły lub opadów śniegu czujnik
natężenia oświetlenia może wykryć,
że oświetlenie jest wystarczające. W
takim wypadku światła nie włączą się
automatycznie.
Nie należy zakrywać czujnika
natężenia światła sprzężonego z
czujnikiem deszczu, który znajduje się
u góry przedniej szyby za wewnętrznym
lusterkiem wstecznym. Związane z nim
funkcje nie będą się uruchamiały.
Oświetlenie towarzyszące i
powitalnesię automatycznie, bez ingerencji kierowcy.
Mogą one także włączyć się równocześnie z
wycieraczkami szyby przedniej w trybie pracy
automatycznej w przypadku wykrycia deszczu.
Światła gasną automatycznie, gdy oświetlenie
jest wystarczające lub po wyłączeniu
wycieraczek.
Oświetlenie towarzyszące
Sterowanie ręczne
Włączanie/wyłączanie
F P o wyłączeniu zapłonu mignąć światłami za
pomocą przełącznika świateł, aby włączyć/
wyłączyć funkcję.
Ręczne oświetlenie towarzyszące wyłącza się
automatycznie po upływie zadanego czasu.
Włączanie automatyczne
Gdy funkcja automatycznego włączania świateł
jest włączona (przełącznik świateł w położeniu
„ AUTO ”), w przypadku słabego oświetlenia
światła mijania włączają się automatycznie po
wyłączeniu zapłonu.
Gdy pierścień przełącznika świateł znajduje
w położeniu „ AUTO”, w przypadku słabego
oświetlenia światła mijania są automatycznie
włączane po wyłączeniu zapłonu.
4
Oświetlenie i widoczność

100
Wyłączanie
Układ zostaje wyłączony:
- p oniżej określonego kąta obrotu kierownicy,
-

p
rzy prędkości powyżej 40 km/h,
-

k
iedy włączony jest bieg wsteczny.
Programowanie
Z radiem lub ekranem
dotykow ym
Funkcję włącza się i wyłącza
z poziomu menu konfiguracji
samochodu.
Układ jest domyślnie włączony.
Z radiem lub ekranem dotykowym

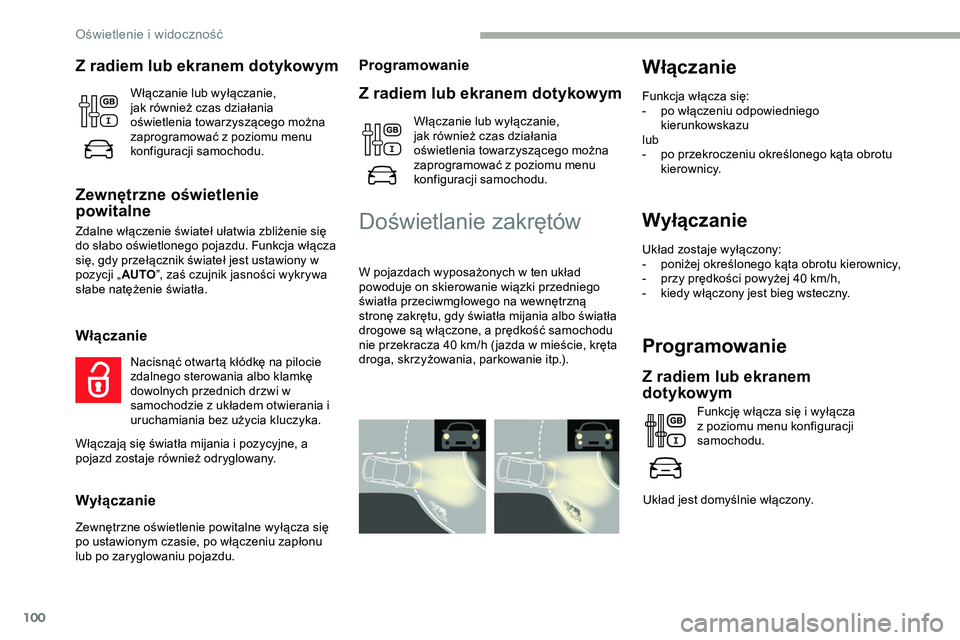

Zewnętrzne oświetlenie
powitalne
Zdalne włączenie świateł ułatwia zbliżenie się
do słabo oświetlonego pojazdu. Funkcja włącza
się, gdy przełącznik świateł jest ustawiony w
pozycji „ AUTO”, zaś czujnik jasności wykrywa
słabe natężenie światła.
Włączanie
Nacisnąć otwartą kłódkę na pilocie
zdalnego sterowania albo klamkę
dowolnych przednich drzwi w
samochodzie z układem otwierania i
uruchamiania bez użycia kluczyka.
Włączają się światła mijania i pozycyjne, a
pojazd zostaje również odryglowany.
Wyłączanie
Zewnętrzne oświetlenie powitalne wyłącza się
po ustawionym czasie, po włączeniu zapłonu
lub po zaryglowaniu pojazdu.
Programowanie
Z radiem lub ekranem dotykowym
Włączanie lub wyłączanie,
jak również czas działania
oświetlenia towarzyszącego można
zaprogramować z poziomu menu
konfiguracji samochodu.
Doświetlanie zakrętów
W pojazdach wyposażonych w ten układ
powoduje on skierowanie wiązki przedniego
światła przeciwmgłowego na wewnętrzną
stronę zakrętu, gdy światła mijania albo światła
drogowe są włączone, a prędkość samochodu
nie przekracza 40
km/h ( jazda w mieście, kręta
droga, skrzyżowania, parkowanie itp.).
Włączanie
Funkcja włącza się:
- p o włączeniu odpowiedniego
kierunkowskazu
lub
-

p
o przekroczeniu określonego kąta obrotu
kierownicy.
Włączanie lub wyłączanie,
jak również czas działania
oświetlenia towarzyszącego można
zaprogramować z poziomu menu
konfiguracji samochodu.
Oświetlenie i widoczność

101

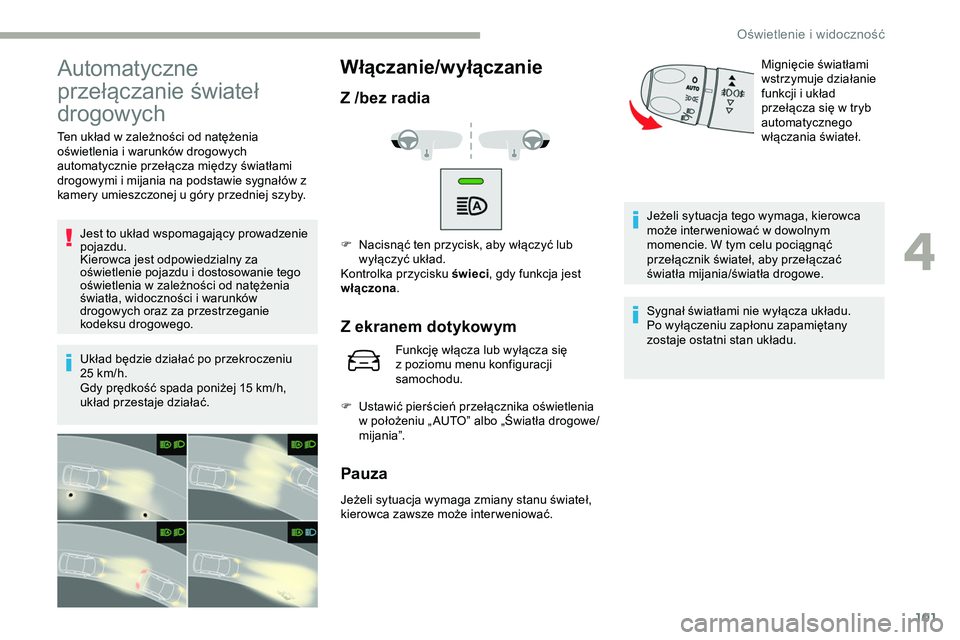

Automatyczne
przełączanie świateł
drogowych
Ten układ w zależności od natężenia
oświetlenia i warunków drogowych
automatycznie przełącza między światłami
drogowymi i mijania na podstawie sygnałów z
kamery umieszczonej u góry przedniej szyby.Jest to układ wspomagający prowadzenie
pojazdu.
Kierowca jest odpowiedzialny za
oświetlenie pojazdu i dostosowanie tego
oświetlenia w zależności od natężenia
światła, widoczności i warunków
drogowych oraz za przestrzeganie
kodeksu drogowego.
Układ będzie działać po przekroczeniu
25
km/h.
Gdy prędkość spada poniżej 15
km/h,
układ przestaje działać.
Włączanie/wyłączanie
Z /bez radia
F Nacisnąć ten przycisk, aby włączyć lub wyłączyć układ.
Kontrolka przycisku świeci , gdy funkcja jest
włączona .
Z ekranem dotykowym
Funkcję włącza lub wyłącza się
z poziomu menu konfiguracji
samochodu.
F

U

stawić pierścień przełącznika oświetlenia
w położeniu „ AUTO” albo „Światła drogowe/
mijania”.
Pauza
Jeżeli sytuacja wymaga zmiany stanu świateł,
kierowca zawsze może inter weniować. Jeżeli sytuacja tego wymaga, kierowca
może inter weniować w dowolnym
momencie. W tym celu pociągnąć
przełącznik świateł, aby przełączać
światła mijania/światła drogowe.
Mignięcie światłami
wstrzymuje działanie
funkcji i układ
przełącza się w tryb
automatycznego
włączania świateł.
Sygnał światłami nie wyłącza układu.
Po wyłączeniu zapłonu zapamiętany
zostaje ostatni stan układu.
4
Oświetlenie i widoczność

102

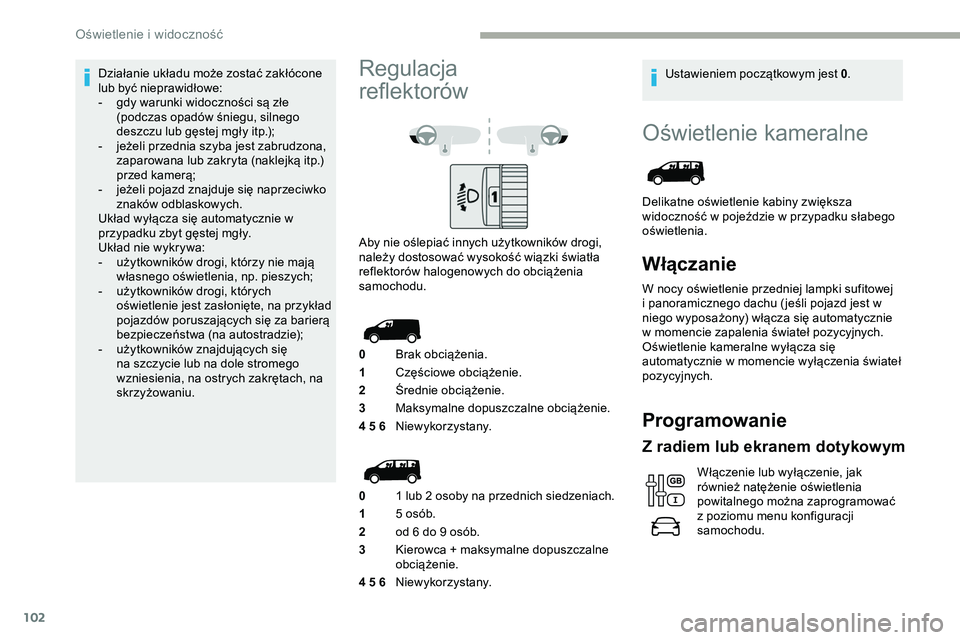

Oświetlenie kameralne
Delikatne oświetlenie kabiny zwiększa
widoczność w pojeździe w przypadku słabego
oświetlenia.
Włączanie
W nocy oświetlenie przedniej lampki sufitowej
i panoramicznego dachu ( jeśli pojazd jest w
niego wyposażony) włącza się automatycznie
w momencie zapalenia świateł pozycyjnych.
Oświetlenie kameralne wyłącza się
automatycznie w momencie wyłączenia świateł
pozycyjnych.
Programowanie
Z radiem lub ekranem dotykowym
Włączenie lub wyłączenie, jak
również natężenie oświetlenia
powitalnego można zaprogramować
z poziomu menu konfiguracji
samochodu.
Działanie układu może zostać zakłócone
lub być nieprawidłowe:
-

g

dy warunki widoczności są złe
(podczas opadów śniegu, silnego
deszczu lub gęstej mgły itp.);
-

j

eżeli przednia szyba jest zabrudzona,
zaparowana lub zakryta (naklejką itp.)
przed kamerą;
-

j

eżeli pojazd znajduje się naprzeciwko
znaków odblaskowych.
Układ wyłącza się automatycznie w
przypadku zbyt gęstej mgły.
Układ nie wykrywa:
-

u

żytkowników drogi, którzy nie mają
własnego oświetlenia, np. pieszych;
-

u

żytkowników drogi, których
oświetlenie jest zasłonięte, na przykład
pojazdów poruszających się za barierą
bezpieczeństwa (na autostradzie);
-

u

żytkowników znajdujących się
na szczycie lub na dole stromego
wzniesienia, na ostrych zakrętach, na
skrzyżowaniu.
Regulacja
reflektorów
Aby nie oślepiać innych użytkowników drogi,
należy dostosować wysokość wiązki światła
reflektorów halogenowych do obciążenia
samochodu.
0 Brak obciążenia.
1 Częściowe obciążenie.
2 Średnie obciążenie.
3 Maksymalne dopuszczalne obciążenie.
4 5 6 Niewykorzystany.
0 1 lub 2 osoby na przednich siedzeniach.
1 5 osób.
2 od 6 do 9 osób.
3 Kierowca + maksymalne dopuszczalne
obciążenie.
4 5 6 Niewykorzystany. Ustawieniem początkowym jest 0
.
Oświetlenie i widoczność

103

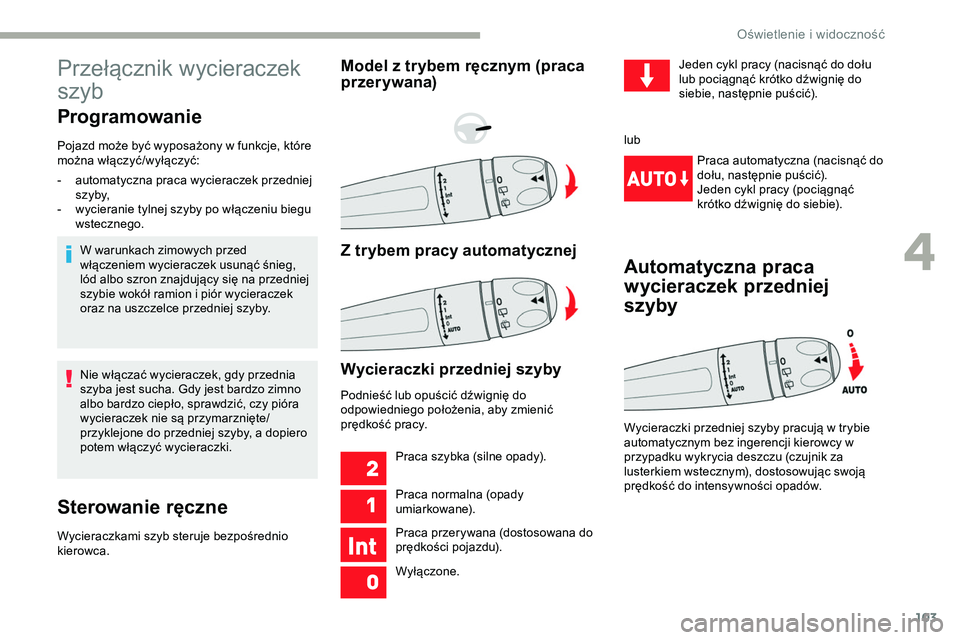

Przełącznik wycieraczek
szyb
Programowanie
Pojazd może być wyposażony w funkcje, które
można włączyć/wyłączyć:W warunkach zimowych przed
włączeniem wycieraczek usunąć śnieg,
lód albo szron znajdujący się na przedniej
szybie wokół ramion i piór wycieraczek
oraz na uszczelce przedniej szyby.
Nie włączać wycieraczek, gdy przednia
szyba jest sucha. Gdy jest bardzo zimno
albo bardzo ciepło, sprawdzić, czy pióra
wycieraczek nie są przymarznięte/
przyklejone do przedniej szyby, a dopiero
potem włączyć wycieraczki.
Sterowanie ręczne
Wycieraczkami szyb steruje bezpośrednio
kierowca.
Model z trybem ręcznym (praca
przerywana)
Z trybem pracy automatycznej
- automatyczna praca wycieraczek przedniej s z y by,
-

w
ycieranie tylnej szyby po włączeniu biegu
wstecznego.
Wycieraczki przedniej szyby
Podnieść lub opuścić dźwignię do
odpowiedniego położenia, aby zmienić
prędkość pracy.
Praca szybka (silne opady).
Praca normalna (opady
umiarkowane).
Praca przerywana (dostosowana do
prędkości pojazdu).
Wyłączone. Jeden cykl pracy (nacisnąć do dołu
lub pociągnąć krótko dźwignię do
siebie, następnie puścić).
lub Praca automatyczna (nacisnąć do
dołu, następnie puścić).
Jeden cykl pracy (pociągnąć
krótko dźwignię do siebie).
Automatyczna praca
wycieraczek przedniej
szyby
Wycieraczki przedniej szyby pracują w trybie
automatycznym bez ingerencji kierowcy w
przypadku wykrycia deszczu (czujnik za
lusterkiem wstecznym), dostosowując swoją
prędkość do intensywności opadów.
4
Oświetlenie i widoczność

104
Spryskiwacz przedniej
szyby i spryskiwacz
reflektorów

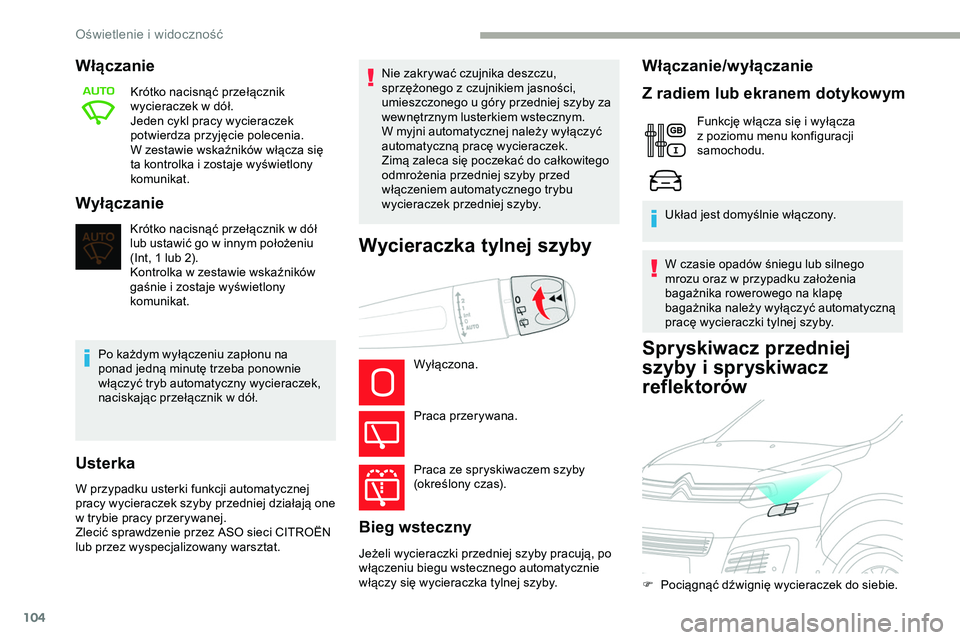

Włączanie
Krótko nacisnąć przełącznik
wycieraczek w dół.
Jeden cykl pracy wycieraczek
potwierdza przyjęcie polecenia.
W zestawie wskaźników włącza się
ta kontrolka i zostaje wyświetlony
komunikat.
Wyłączanie
Krótko nacisnąć przełącznik w dół
lub ustawić go w innym położeniu
(Int, 1 lub 2).
Kontrolka w zestawie wskaźników
gaśnie i zostaje wyświetlony
komunikat.
Po każdym wyłączeniu zapłonu na
ponad jedną minutę trzeba ponownie
włączyć tryb automatyczny wycieraczek,
naciskając przełącznik w dół.
Usterka
W przypadku usterki funkcji automatycznej
pracy wycieraczek szyby przedniej działają one
w trybie pracy przerywanej.
Zlecić sprawdzenie przez ASO sieci CITROËN
lub przez wyspecjalizowany warsztat. Nie zakrywać czujnika deszczu,
sprzężonego z czujnikiem jasności,
umieszczonego u góry przedniej szyby za
wewnętrznym lusterkiem wstecznym.
W myjni automatycznej należy wyłączyć
automatyczną pracę wycieraczek.
Zimą zaleca się poczekać do całkowitego
odmrożenia przedniej szyby przed
włączeniem automatycznego trybu
wycieraczek przedniej szyby.
Wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Praca ze spryskiwaczem szyby
(określony czas).
Bieg wsteczny
Jeżeli wycieraczki przedniej szyby pracują, po
włączeniu biegu wstecznego automatycznie
włączy się wycieraczka tylnej szyby.
Włączanie/wyłączanie
Z radiem lub ekranem dotykowym
Funkcję włącza się i wyłącza
z poziomu menu konfiguracji
samochodu.
Układ jest domyślnie włączony.
W czasie opadów śniegu lub silnego
mrozu oraz w przypadku założenia
bagażnika rowerowego na klapę
bagażnika należy wyłączyć automatyczną
pracę wycieraczki tylnej szyby.
F

P

ociągnąć dźwignię wycieraczek do siebie.
Oświetlenie i widoczność

105

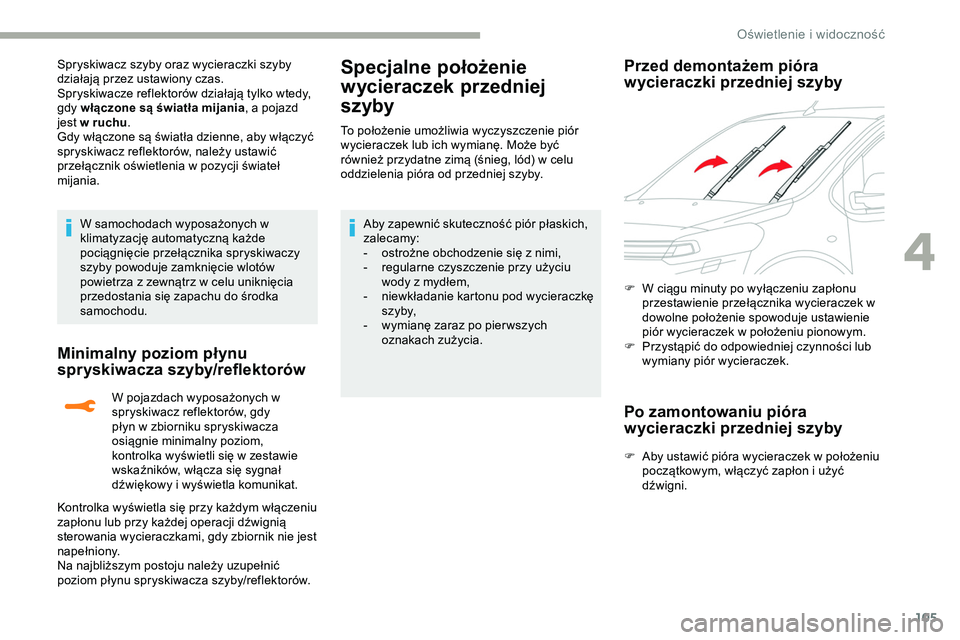

Spryskiwacz szyby oraz wycieraczki szyby
działają przez ustawiony czas.
Spryskiwacze reflektorów działają tylko wtedy,
gdy włączone są światła mijania, a pojazd
jest w ruchu .
Gdy włączone są światła dzienne, aby włączyć
spryskiwacz reflektorów, należy ustawić
przełącznik oświetlenia w pozycji świateł
mijania.
W samochodach wyposażonych w
klimatyzację automatyczną każde
pociągnięcie przełącznika spryskiwaczy
szyby powoduje zamknięcie wlotów
powietrza z zewnątrz w celu uniknięcia
przedostania się zapachu do środka
samochodu.
Minimalny poziom płynu
spryskiwacza szyby/reflektorów
W pojazdach wyposażonych w
spryskiwacz reflektorów, gdy
płyn w zbiorniku spryskiwacza
osiągnie minimalny poziom,
kontrolka wyświetli się w zestawie
wskaźników, włącza się sygnał
dźwiękowy i wyświetla komunikat.
Kontrolka wyświetla się przy każdym włączeniu
zapłonu lub przy każdej operacji dźwignią
sterowania wycieraczkami, gdy zbiornik nie jest
napełniony.
Na najbliższym postoju należy uzupełnić
poziom płynu spryskiwacza szyby/reflektorów.
Specjalne położenie
wycieraczek przedniej
szyby
To położenie umożliwia wyczyszczenie piór
wycieraczek lub ich wymianę. Może być
również przydatne zimą (śnieg, lód) w celu
oddzielenia pióra od przedniej szyby.
Aby zapewnić skuteczność piór płaskich,
zalecamy:
-

o
strożne obchodzenie się z nimi,
-

r
egularne czyszczenie przy użyciu
wody z mydłem,
-

n
iewkładanie kartonu pod wycieraczkę
s z y by,
-

w
ymianę zaraz po pier wszych
oznakach zużycia.
Przed demontażem pióra
wycieraczki przedniej szyby
F W ciągu minuty po wyłączeniu zapłonu przestawienie przełącznika wycieraczek w
dowolne położenie spowoduje ustawienie
piór wycieraczek w położeniu pionowym.
F

P
rzystąpić do odpowiedniej czynności lub
wymiany piór wycieraczek.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Aby ustawić pióra wycieraczek w położeniu początkowym, włączyć zapłon i użyć
dźwigni.
4
Oświetlenie i widoczność

106

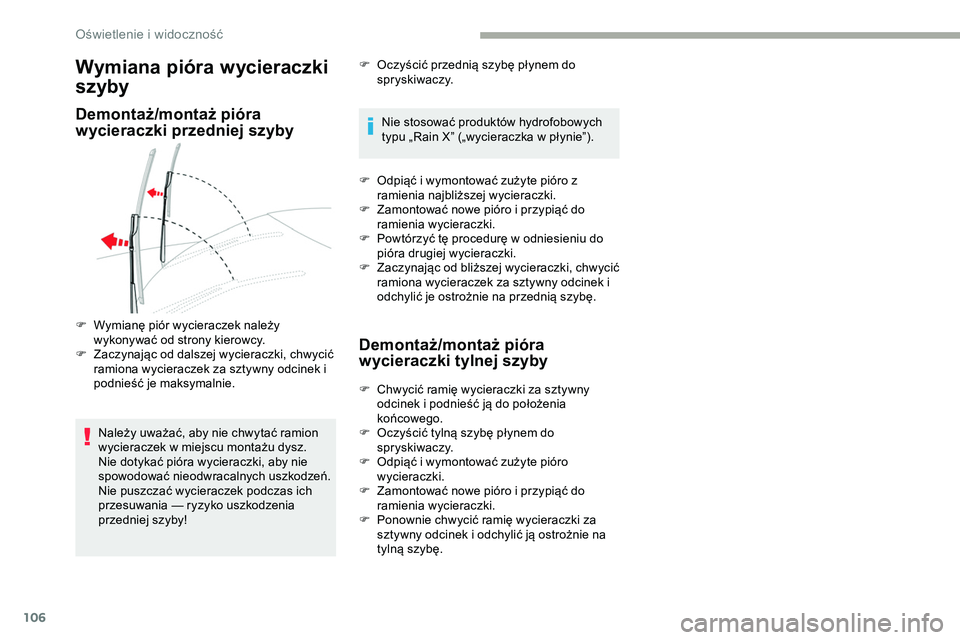

Wymiana pióra wycieraczki
szyby
Demontaż/montaż pióra
wycieraczki przedniej szyby
Należy uważać, aby nie chwytać ramion
wycieraczek w miejscu montażu dysz.
Nie dotykać pióra wycieraczki, aby nie
spowodować nieodwracalnych uszkodzeń.
Nie puszczać wycieraczek podczas ich
przesuwania — ryzyko uszkodzenia
przedniej szyby!F

O
czyścić przednią szybę płynem do
spryskiwaczy.
Nie stosować produktów hydrofobowych
typu „Rain X” („wycieraczka w płynie”).
F
O
dpiąć i wymontować zużyte pióro z
ramienia najbliższej wycieraczki.
F
Z
amontować nowe pióro i przypiąć do
ramienia wycieraczki.
F
P
owtórzyć tę procedurę w odniesieniu do
pióra drugiej wycieraczki.
F
Z
aczynając od bliższej wycieraczki, chwycić
ramiona wycieraczek za sztywny odcinek i
odchylić je ostrożnie na przednią szybę.
Demontaż/montaż pióra
wycieraczki tylnej szyby
F Wymianę piór wycieraczek należy wykonywać od strony kierowcy.
F

Z
aczynając od dalszej wycieraczki, chwycić
ramiona wycieraczek za sztywny odcinek i
podnieść je maksymalnie. F

C
hwycić ramię wycieraczki za sztywny
odcinek i podnieść ją do położenia
końcowego.
F

O
czyścić tylną szybę płynem do
spryskiwaczy.
F

O
dpiąć i wymontować zużyte pióro
wycieraczki.
F

Z
amontować nowe pióro i przypiąć do
ramienia wycieraczki.
F

P
onownie chwycić ramię wycieraczki za
sztywny odcinek i odchylić ją ostrożnie na
tylną szybę.
Oświetlenie i widoczność

107

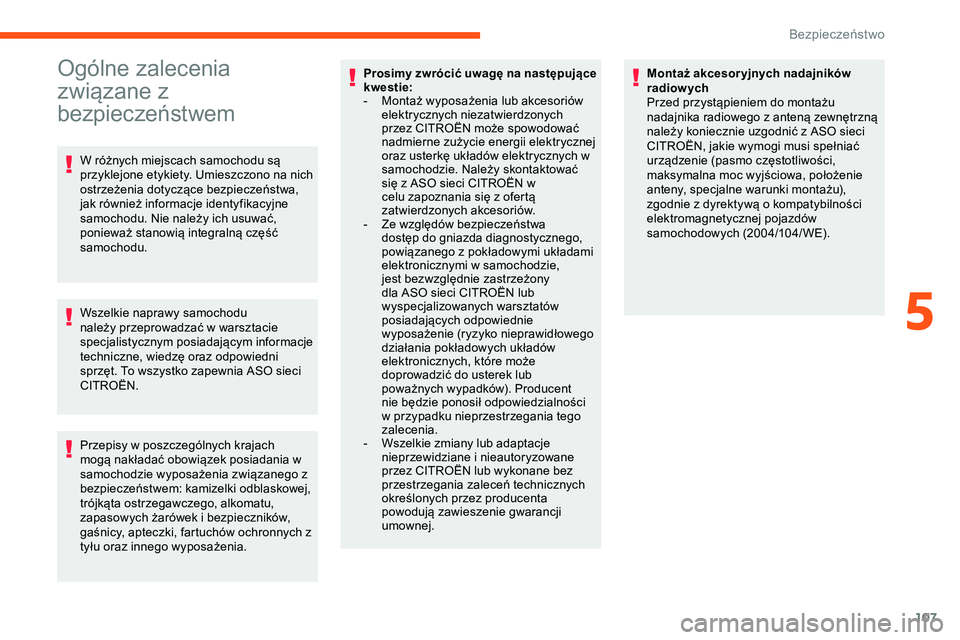

Ogólne zalecenia
związane z
bezpieczeństwem
W różnych miejscach samochodu są
przyklejone etykiety. Umieszczono na nich
ostrzeżenia dotyczące bezpieczeństwa,
jak również informacje identyfikacyjne
samochodu. Nie należy ich usuwać,
ponieważ stanowią integralną część
samochodu.
Wszelkie naprawy samochodu
należy przeprowadzać w warsztacie
specjalistycznym posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko zapewnia ASO sieci
CITROËN.
Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania w
samochodzie wyposażenia związanego z
bezpieczeństwem: kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników,
gaśnicy, apteczki, fartuchów ochronnych z
tyłu oraz innego wyposażenia.Prosimy zwrócić uwagę na następujące
kwestie:
-

M
ontaż wyposażenia lub akcesoriów
elektrycznych niezatwierdzonych
przez CITROËN może spowodować
nadmierne zużycie energii elektrycznej
oraz usterkę układów elektrycznych w
samochodzie. Należy skontaktować
się z ASO sieci CITROËN w
celu zapoznania się z ofertą
zatwierdzonych akcesoriów.
-

Z
e względów bezpieczeństwa
dostęp do gniazda diagnostycznego,
powiązanego z pokładowymi układami
elektronicznymi w samochodzie,
jest bezwzględnie zastrzeżony
dla ASO sieci CITROËN lub
wyspecjalizowanych warsztatów
posiadających odpowiednie
wyposażenie (ryzyko nieprawidłowego
działania pokładowych układów
elektronicznych, które może
doprowadzić do usterek lub
poważnych wypadków). Producent
nie będzie ponosił odpowiedzialności
w przypadku nieprzestrzegania tego
zalecenia.
-

W
szelkie zmiany lub adaptacje
nieprzewidziane i nieautoryzowane
przez CITROËN lub wykonane bez
przestrzegania zaleceń technicznych
określonych przez producenta
powodują zawieszenie gwarancji
umownej. Montaż akcesor yjnych nadajników
radiowych
Przed przystąpieniem do montażu
nadajnika radiowego z anteną zewnętrzną
należy koniecznie uzgodnić z ASO sieci
CITROËN, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
5
Bezpieczeństwo

108
Połączenie alarmowe lub
z assistance
Połączenie alarmowe z
lokalizacją
* Zgodnie z warunkami ogólnymi korzystania z usługi, które są dostępne w punktach
sprzedaży, a także z zastrzeżeniem
ograniczeń technologicznych i technicznych. **

W z
ależności od pokrycia geograficznego
usług „Połączenie alarmowe z lokalizacją”,
„Połączenie z assistance drogowym
z lokalizacją” i oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
Lista krajów objętych usługami oraz usługi
telematyczne jest dostępna w punktach
sprzedaży lub na stronie internetowej dla
danego kraju.
W sytuacji awaryjnej nacisnąć na ponad
2 sekundy przycisk 1
.
Włączona kontrolka i komunikat głosowy
potwierdzają rozpoczęcie połączenia z
centrum telefonicznym „Połączenie alarmowe z
lokalizacją”*.
Ponowne szybkie naciśnięcie powoduje
anulowanie połączenia.
Kontrolka pozostaje włączona podczas
komunikacji.
„Połączenie alarmowe z lokalizacją”
natychmiast lokalizuje samochód i
kontaktuje się z jego użytkownikiem w
języku ojczystym**i, w razie potrzeby, wzywa
odpowiednie służby ratownicze. W krajach, w
których platforma nie świadczy usług, lub jeżeli
usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer
alarmowy (112) bez lokalizacji.
W razie zderzenia wykrytego przez
jednostkę sterującą poduszek powietrznych
połączenie alarmowe wykonywane jest
automatycznie niezależnie od tego, czy
poduszka została napełniona.
Działanie układu
- Kontrolka świeci (przez 3 sekundy)
po włączeniu zapłonu: układ działa
prawidłowo.
-

C
zer wona kontrolka świeci w sposób ciągły:
usterka układu.
-

C
zer wona kontrolka miga: należy wymienić
baterię zapasową.
W 2 ostatnich przypadkach usługi połączenia
alarmowego i assistance mogą nie działać.
Należy możliwie szybko skontaktować się z
warsztatem specjalistycznym.
Usterka układu nie uniemożliwia jazdy
samochodem.Automatyczne włączanie
świateł awaryjnych
Podczas hamowania awaryjnego oraz w
zależności od intensywności zwalniania,
jak również podczas regulacji ABS lub w
przypadku zderzenia światła awaryjne włączą
się automatycznie.
Wyłączają się one w momencie pier wszego
ponownego przyspieszenia.
F

M
ożna je również wyłączyć poprzez
naciśnięcie przycisku.
Światła awaryjne
F Po naciśnięciu tego przycisku błyskają światła wszystkich czterech
kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.
Bezpieczeństwo
