CITROEN JUMPER SPACETOURER 2021 Návod na použití (in Czech)

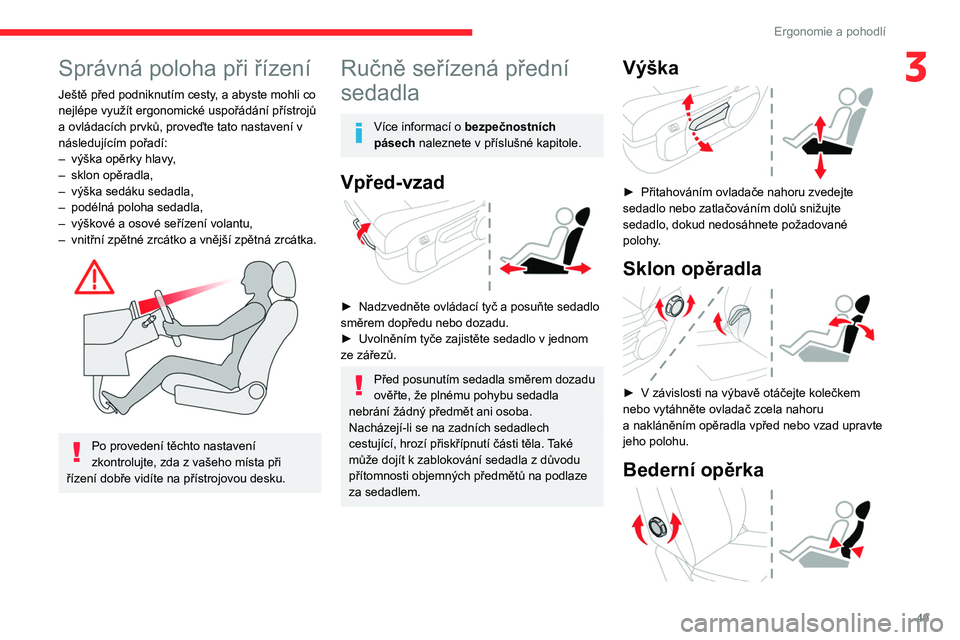

49
Ergonomie a pohodlí
3Správná poloha při řízení
Ještě před podniknutím cesty, a abyste mohli co
nejlépe využít ergonomické uspořádání přístrojů
a ovládacích prvků, proveďte tato nastavení v
následujícím pořadí:
–
výška opěrky hlavy
,
–

sklon opěradla,
–


výška sedáku sedadla,
–


podélná poloha sedadla,
–


výškové a osové seřízení volantu,
–


vnitřní zpětné zrcátko a vnější zpětná zrcátka.

Po provedení těchto nastavení
zkontrolujte, zda z vašeho místa při
řízení dobře vidíte na přístrojovou desku.
Ručně seřízená přední
sedadla
Více informací o bezpečnostních
pásech naleznete v příslušné kapitole.
Vpřed-vzad

► Nadzvedněte ovládací tyč a posuňte sedadlo
směrem dopředu nebo dozadu.
►

Uvolněním tyče zajistěte sedadlo v jednom
ze zářezů.
Před posunutím sedadla směrem dozadu
ověřte, že plnému pohybu sedadla
nebrání žádný předmět ani osoba.
Nacházejí-li se na zadních sedadlech
cestující, hrozí přiskřípnutí části těla. Také
může dojít k
zablokování sedadla z důvodu
přítomnosti objemných předmětů na podlaze
za sedadlem.
Výška

► Přitahováním ovladače nahoru zvedejte
sedadlo nebo zatlačováním dolů snižujte
sedadlo, dokud nedosáhnete požadované
polohy
.
Sklon opěradla

► V závislosti na výbavě otáčejte kolečkem
nebo vytáhněte ovladač zcela nahoru
a
nakláněním opěradla vpřed nebo vzad upravte
jeho polohu.
Bederní opěrka

50
Ergonomie a pohodlí
Sklon opěradla

► Požadovaný sklon opěradla nastavíte
překlápěním ovladače směrem dopředu nebo
dozadu.
Nastavení výšky opěrky
hlavy


Pokud je jím vaše vozidlo vybaveno.
► Chcete-li ji namontovat, zatáhněte ji co
nejvíce nahoru (zářez).
► Chcete-li ji vyjmout, stiskněte pojistku A
a vytáhněte ji nahoru.
► Ručním otáčením kolečka nastavte
požadovanou polohu bederní opěrky .
Poloha stolku opěradla
sedadla řidiče a/nebo
spolujezdce vpředu


Na straně předního spolujezdce vám tato poloha
umožní přepravovat dlouhé předměty.
Na straně řidiče umožňuje tato poloha dostat
z
vozidla (záchrannými složkami) cestující na
zadních místech.
Ověřte, že žádný předmět nebrání
manipulaci se sedadly, ani pod nimi nebo
nad nimi.
►

Umístěte opěrku hlavy do dolní polohy a,
pokud je jí vaše vozidlo vybaveno, zvedněte
loketní opěrku a sklopte stolek připevněný na
zadní části opěradla.
Doporučujeme deaktivovat airbag
spolujezdce vpředu


► Přitáhněte ovladač úplně nahoru a sklopte
opěradlo směrem dopředu.
Pro návrat do normální polohy zatáhněte za
ovladač směrem nahoru pro odjištění opěradla,
poté jej zdvihněte do vzpřímené polohy
.
V případě prudkého zpomalení se
předměty položené na krytu zavazadel
mohou stát nebezpečnými projektily
, které
mohou zasáhnout cestující.
Přední sedadlo s
elektrickým ovládáním
Abyste zabránili ve vybíjení autobaterie, provádějte tato nastavení při běžícím
motoru.
Více informací o bezpečnostních
pásech naleznete v příslušné kapitole.
Vpřed-vzad

► Sedadlo posunete zatlačením ovladače
směrem dopředu nebo dozadu.
Před posunutím sedadla směrem dozadu
ověřte, že plnému pohybu sedadla
nebrání žádný předmět ani osoba.
Nacházejí-li se na zadních sedadlech
cestující, hrozí přiskřípnutí části těla. Také
může dojít k
zablokování sedadla z důvodu
přítomnosti objemných předmětů na podlaze
za sedadlem.
Výška sedáku

► Nakloňte ovladač směrem nahoru nebo dolů
pro dosažení požadované výšky sedáku.

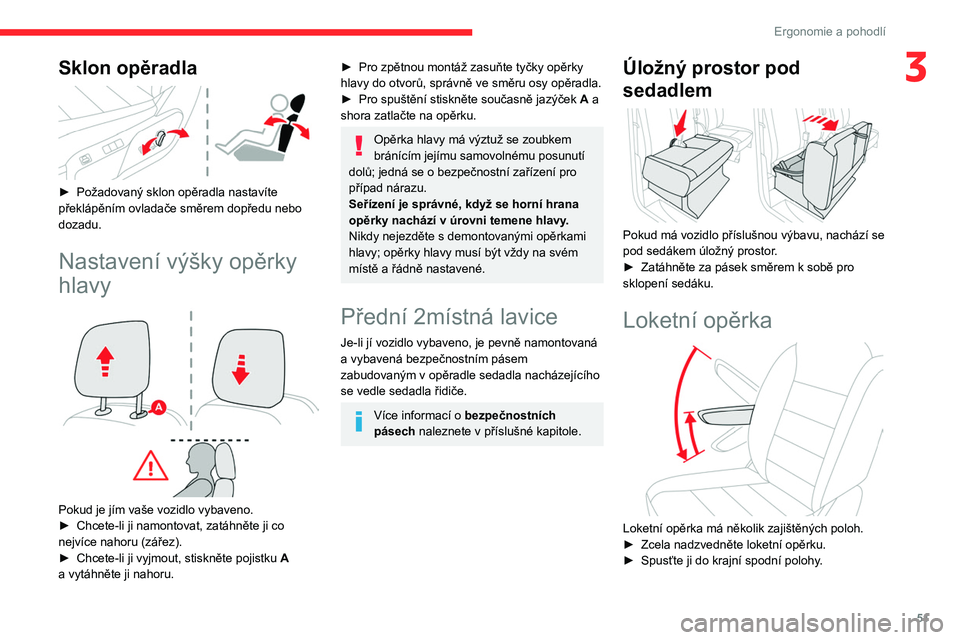

51
Ergonomie a pohodlí
3Sklon opěradla

► Požadovaný sklon opěradla nastavíte
překlápěním ovladače směrem dopředu nebo
dozadu.
Nastavení výšky opěrky
hlavy


Pokud je jím vaše vozidlo vybaveno.
► Chcete-li ji namontovat, zatáhněte ji co
nejvíce nahoru (zářez).
►

Chcete-li ji vyjmout, stiskněte pojistku A


a
vytáhněte ji nahoru.
► Pro zpětnou montáž zasuňte tyčky opěrky
hlavy do otvorů, správně ve směru osy opěradla.
►

Pro spuštění stiskněte současně jazýček A

a
shora zatlačte na opěrku.
Opěrka hlavy má výztuž se zoubkem
bránícím jejímu samovolnému posunutí
dolů; jedná se o bezpečnostní zařízení pro
případ nárazu.
Seřízení je správné, když se horní hrana
opěrky nachází v úrovni temene hlavy.
Nikdy nejezděte s
demontovanými opěrkami
hlavy; opěrky hlavy musí být vždy na svém
místě a
řádně nastavené.
Přední 2místná lavice
Je-li jí vozidlo vybaveno, je pevně namontovaná
a vybavená bezpečnostním pásem
zabudovaným v opěradle sedadla nacházejícího
se vedle sedadla řidiče.
Více informací o bezpečnostních
pásech naleznete v příslušné kapitole.
Úložný prostor pod
sedadlem


Pokud má vozidlo příslušnou výbavu, nachází se
pod sedákem úložný prostor.
►

Zatáhněte za pásek směrem k sobě pro
sklopení sedáku.
Loketní opěrka

Loketní opěrka má několik zajištěných poloh.
► Zcela nadzvedněte loketní opěrku.
►

Spusťte ji do krajní spodní polohy
.

52
Ergonomie a pohodlí
Tato funkce zajišťuje masírování bederní páteře.
Funguje jen s běžícím motorem a v režimu
STOP systému Stop & Start.
Aktivace/deaktivace
► Stiskem tohoto tlačítka funkci
aktivujete/deaktivujete.
Při aktivaci se rozsvítí kontrolka. Funkce
masírování se zapne po dobu 1 hodiny.
Během této doby probíhá masáž v 6 cyklech
po 10 minutách (po 6 minutách masírování
následuje 4minutová přestávka).
Po uplynutí jedné hodiny se funkce vypne
a kontrolka zhasne.
Nastavení intenzity

Stiskněte toto tlačítko pro nastavení
intenzity masáže.
K dispozici máte dvě úrovně intenzity masáže.
► Nadzdvihněte opěrku do požadované
zajištěné polohy .
Vyhřívaná sedadla a
lavicové sedadlo






Pokud je jím vaše vozidlo vybaveno.
► Při běžícím motoru použijte regulátor pro
zapnutí vyhřívání a zvolení požadované intenzity
od
0 (vypnuto) do 3 (vysoká).
Používání vyhřívání sedadel po delší
dobu se nedoporučuje osobám s citlivou
pokožkou.
U osob, které mají posunutý práh vnímání
tepla (kvůli nemoci, užívání léků atd.), hrozí
nebezpečí popálení.
Aby zůstalo topné těleso nedotčené a
aby
nedošlo ke zkratu:
–

Nepokládejte na sedadlo těžké či ostré
předměty

.
–

Neklekejte ani nestoupejte na sedadlo.
–


Nepolévejte sedadlo kapalinou.
–


Nikdy nepoužívejte funkci vyhřívání, jestliže
je sedadlo vlhké.
Funkci nepoužívejte, není-li příslušné
sedadlo obsazeno.
Co nejdříve snižte intenzitu vyhřívání.
Jakmile sedadlo a prostor pro cestující
dosáhnou uspokojivé teploty, doporučujeme
funkci vypnout. Snížíte tím spotřebu elektrické
energie.
Elektrické nastavení
bederní opěrky


► Požadovanou polohu bederní opěrky
nastavíte stisknutím ovladače.
Masážní funkce

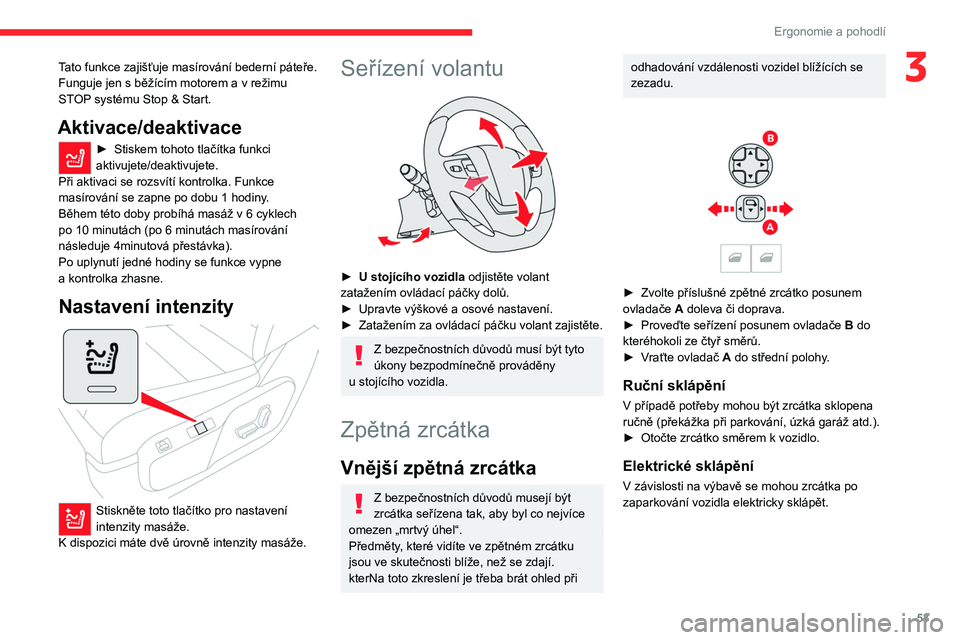

53
Ergonomie a pohodlí
3Tato funkce zajišťuje masírování bederní páteře.
Funguje jen s běžícím motorem a v režimu
STOP systému Stop & Start.
Aktivace/deaktivace
► Stiskem tohoto tlačítka funkci
aktivujete/deaktivujete.
Při aktivaci se rozsvítí kontrolka. Funkce
masírování se zapne po dobu 1
hodiny.
Během této doby probíhá masáž v
6 cyklech
po 10 minutách (po 6 minutách masírování
následuje 4minutová přestávka).
Po uplynutí jedné hodiny se funkce vypne
a

kontrolka zhasne.
Nastavení intenzity

Stiskněte toto tlačítko pro nastavení
intenzity masáže.
K dispozici máte dvě úrovně intenzity masáže.
Seřízení volantu

► U stojícího vozidla odjistěte volant
zatažením ovládací páčky dolů.
►

Upravte výškové a osové nastavení.
►


Zatažením za ovládací páčku volant zajistěte.
Z bezpečnostních důvodů musí být tyto
úkony bezpodmínečně prováděny
u

stojícího vozidla.
Zpětná zrcátka
Vnější zpětná zrcátka
Z bezpečnostních důvodů musejí být
zrcátka seřízena tak, aby byl co nejvíce
omezen „mrtvý úhel“.
Předměty, které vidíte ve zpětném zrcátku
jsou ve skutečnosti blíže, než se zdají.
kterNa toto zkreslení je třeba brát ohled při
odhadování vzdálenosti vozidel blížících se
zezadu.


► Zvolte příslušné zpětné zrcátko posunem
ovladače A
doleva či doprava.
►

Proveďte seřízení posunem ovladače B

do
kteréhokoli ze čtyř směrů.
►

V
raťte ovladač A do střední polohy.
Ruční sklápění
V případě potřeby mohou být zrcátka sklopena
ručně (překážka při parkování, úzká garáž atd.).
►

Otočte zrcátko směrem k vozidlo.
Elektrické sklápění
V závislosti na výbavě se mohou zrcátka po
zaparkování vozidla elektricky sklápět.

54
Ergonomie a pohodlí
Demontovatelná klapka (typ
1)
Demontáž klapky

► Přidržujte klapku jednou rukou a druhou
rukou otočte ovladač na horní straně klapky tak,
aby se uvolnila.
► Vyjměte klapku z jejího uložení tím, že ji
sklopíte dolů.
► Uložte ji za sedadlo řidiče, kde ji lze zajistit
pomocí upevňovacích výstupků.
► Zajistěte klapku otočením ovladače na její
horní straně.
► Zevnitř vozidla při zapnutém
zapalování nastavte ovladač A

do středové pozice.
►

Posuňte ovladač A

směrem
dozadu.
►

Zamkněte vozidlo zvnějšku.
Elektrické vyklápění
Zpětná zrcátka se vyklopí elektronicky, když
vozidlo odemknete dálkovým ovládáním nebo
klíčem. Pokud nevyberete složení pomocí
ovládacího prvku A, vytáhněte ovladač z
centrální polohy znovu směrem dozadu.
Vyklápění/sklápění při zamčení/
odemčení vozidla lze deaktivovat.
Obraťte se na prodejce nebo kvalifikovaný
servis značky CITROËN.
V

případě potřeby lze zpětná zrcátka přiklopit
ručně.
Vyhřívaná zrcátka



► Stiskněte toto tlačítko.
Více informací o odmlžování /
odmrazování zadního okna viz
příslušná kapitola.
Vnitřní zpětné zrcátko
Je vybaveno zařízením proti oslňování, které
ztmavuje sklo zpětného zrcátka a omezuje
tak oslnění řidiče sluncem, světlomety vzadu
jedoucích vozidel...
Poloha den/noc

► Pro změnu polohy na „noční“ proti oslnění
zezadu zatáhněte za páčku.
►

Pro změnu na běžnou „denní“ polohu zatlačte
na páčku.
Kancelářská sada

Sedák bočního sedadla lavice je možné sklápět
na opěradlo, čímž se vytváří ložná plocha uvnitř
kabiny.
Při přepravě dlouhých předmětů lze z této
přepážky odebrat snímatelný poklop.


Po odstranění snímatelného poklopu
můžete naložit dlouhé objekty pod vnější
sedák.

55
Ergonomie a pohodlí
3Demontovatelná klapka (typ
1)
Demontáž klapky

► Přidržujte klapku jednou rukou a druhou
rukou otočte ovladač na horní straně klapky tak,
aby se uvolnila.
►

V
yjměte klapku z jejího uložení tím, že ji
sklopíte dolů.
►

Uložte ji za sedadlo řidiče, kde ji lze zajistit
pomocí upevňovacích výstupků.
►


Zajistěte klapku otočením ovladače na její
horní straně.
Opětovné nasazení klapky

► Sklopte klapku tak, aby žluté závěsy
směřovaly dolů.
►

Nasaďte závěsy do jejich pouzdra a potom je
zatlačte zcela dolů (abyste předešli vibracím).
►


Jednou rukou zvedněte klapku, aby se
zavřela, a potom druhou rukou pootočte
ovladačem na vrchu klapky

, aby se zablokovala.
Vyjímatelná klapka (typ 2)

► Chcete-li otevřít nebo zavřít klapku, posuňte ji
doleva nebo doprava.
Klapka je udržována v zavřené nebo otevřené
poloze pomocí magnetů v koncových pozicích.
Skládací sedák
Zvednutí sedáku

► Jednou rukou vytáhněte popruh dopředu a
uvolněte tak sedák.
►

Vzpěra zvedá sedák proti opěradlu.
Nikdy nedávejte ruku pod sedák při jeho
zdvihání nahoru, protože by tam mohly
vaše prsty uváznout.
Vždy používejte poutko.

56
Ergonomie a pohodlí
Je-li vnější sedadlo zvednuto a současně
je odstraněna klapka, musíte
nainstalovat protiskluzovou síť.
V
iz kapitola Protiskluzová síť.Položení sedáku

► Odstraňte protiskluzovou síť.
► Chcete-li vrátit sedák zpět do původní polohy ,
jednou rukou pevně zatlačte na jeho horní stranu
tak, aby se snížilo až do sedací polohy, ve které
se zajistí zapadnutím.
Ujistěte se, že žádné objekty ani chodidla
nepřekáží na kotvicích bodech a
nezabraňují v řádném zajištění sestavy.
Protiskluzová síť
Instalace sítě

► Vložte první upevňovací prvek do horního
výřezu 1, který se nachází pod sklopným
sedadlem. Přidržte upevňovací prvek přitlačený

57

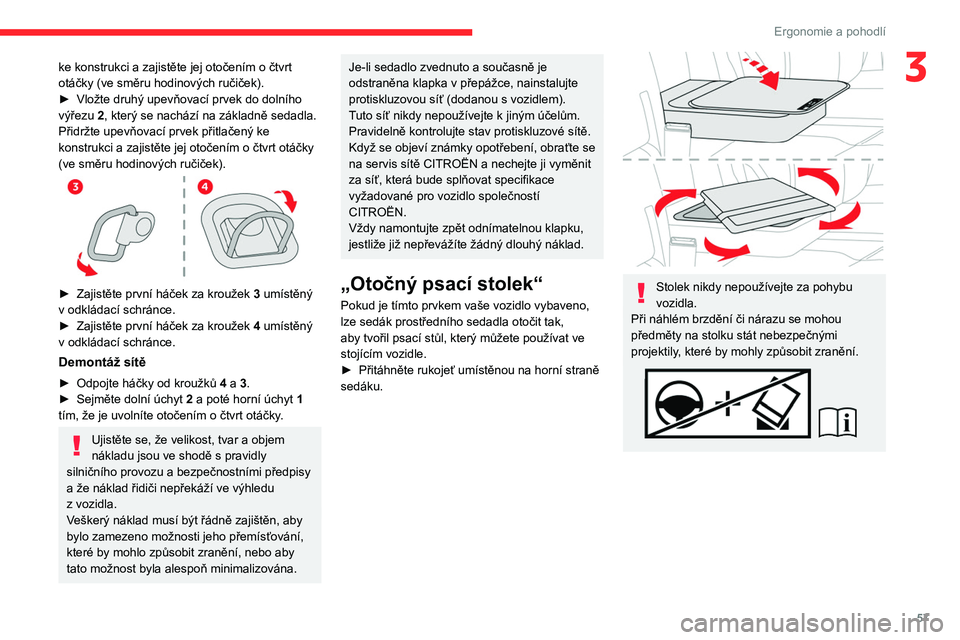

Ergonomie a pohodlí
3ke konstrukci a zajistěte jej otočením o čtvrt
otáčky (ve směru hodinových ručiček).
►

Vložte druhý upevňovací prvek do dolního
výřezu

2, který se nachází na základně sedadla.
Přidržte upevňovací prvek přitlačený ke
konstrukci a
zajistěte jej otočením o čtvrt otáčky
(ve směru hodinových ručiček).


► Zajistěte první háček za kroužek 3 umístěný
v odkládací schránce.
►

Zajistěte první háček za kroužek 4

umístěný
v
odkládací schránce.
Demontáž sítě
► Odpojte háčky od kroužků 4 a 3.
► Sejměte dolní úchyt 2 a poté horní úchyt 1
tím, že je uvolníte otočením o
čtvrt otáčky.
Ujistěte se, že velikost, tvar a objem
nákladu jsou ve shodě s pravidly
silničního provozu a
bezpečnostními předpisy
a

že náklad řidiči nepřekáží ve výhledu
z

vozidla.
Veškerý náklad musí být řádně zajištěn, aby
bylo zamezeno možnosti jeho přemísťování,
které by mohlo způsobit zranění, nebo aby
tato možnost byla alespoň minimalizována.
Je-li sedadlo zvednuto a současně je
odstraněna klapka v přepážce, nainstalujte
protiskluzovou síť (dodanou s
vozidlem).
Tuto síť nikdy nepoužívejte k
jiným účelům.
Pravidelně kontrolujte stav protiskluzové sítě.
Když se objeví známky opotřebení, obraťte se
na servis sítě CITROËN a
nechejte ji vyměnit
za síť, která bude splňovat specifikace
vyžadované pro vozidlo společností
CITROËN.
Vždy namontujte zpět odnímatelnou klapku,
jestliže již nepřevážíte žádný dlouhý náklad.
„Otočný psací stolek“
Pokud je tímto prvkem vaše vozidlo vybaveno,
lze sedák prostředního sedadla otočit tak,
aby tvořil psací stůl, který můžete používat ve
stojícím vozidle.
►

Přitáhněte rukojeť umístěnou na horní straně
sedáku.


Stolek nikdy nepoužívejte za pohybu
vozidla.
Při náhlém brzdění či nárazu se mohou
předměty na stolku stát nebezpečnými
projektily, které by mohly způsobit zranění.

58
Ergonomie a pohodlí

Součástí lavice je jednodílné opěradlo, které
může být buď pevné nebo sklopné (do polohy
stolku).
Více informací o bezpečnostních
pásech naleznete v příslušné části.
Přístup k 3. řadě

► Pomocí páčky odjistěte zadní nohy, poté
lavici překlopte.
► Pro zpětnou montáž lavice ji překlopte
dozadu tak, aby se zajistily nohy.
Úložný prostor v
prostředním sedadle


Bezpečnostní opatření
týkající se sedadel a
lavice
Neodstraňujte opěrku hlavy bez jejího uložení a
připevnění ke vhodnému držáku.
Ověřte, že cestující mohou kdykoli manipulovat
s
bezpečnostními pásy a snadno je zapnout.
Cestující si musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit a zapnout
bezpečnostní pás.
Dbejte na to, aby žádný předmět nebo
nohy cestujícího nezakrývaly kotvicí body
a nebránily tak správnému zajištění sestavy.
V případě uložení a skladování sedadel
a lavice mimo vozidlo dbejte na to, aby
se nacházely na čistém místě, kde se do
jejich mechanismů nemohou dostat cizí
předměty.
Sedadla a lavice nejsou určena pro
používání k žádným jiným účelům než
uvnitř vozidla. Jsou vybavena mechanismem,
kterému při nesprávném používání nebo při
pádu hrozí poškození.
Nakládání zavazadel nebo
předmětů za sedadla a lavici
3. řady


Pokud potřebujete naložit zavazadla na opěradla
sedadel 3. řady sklopená do polohy stolku,
musejí být opěradla sedadel 2. řady rovněž
sklopena do polohy stolku.


Při jízdě je zakázáno mít cestujícího:
– ve 2. a ve 3. řadě na pravé straně, pokud je
lavice sklopená,
–

uprostřed, pokud je boční pravé sedadlo
sklopené.
–


ve 3. řadě, pokud je opěradlo před ním (ve 2.
řadě) v poloze stolku,
–


ve 3.
řadě, pokud jsou sedadlo/lavice před ním
(ve 2. řadě) sklopené,
Jednodílná pevná lavice
Combi, Business
Různé úrovně výbavy a nastavení popsané dále
se liší podle verze a konfigurace vašeho vozidla.
