99
4
ERGONOMIE et CONFOR
T

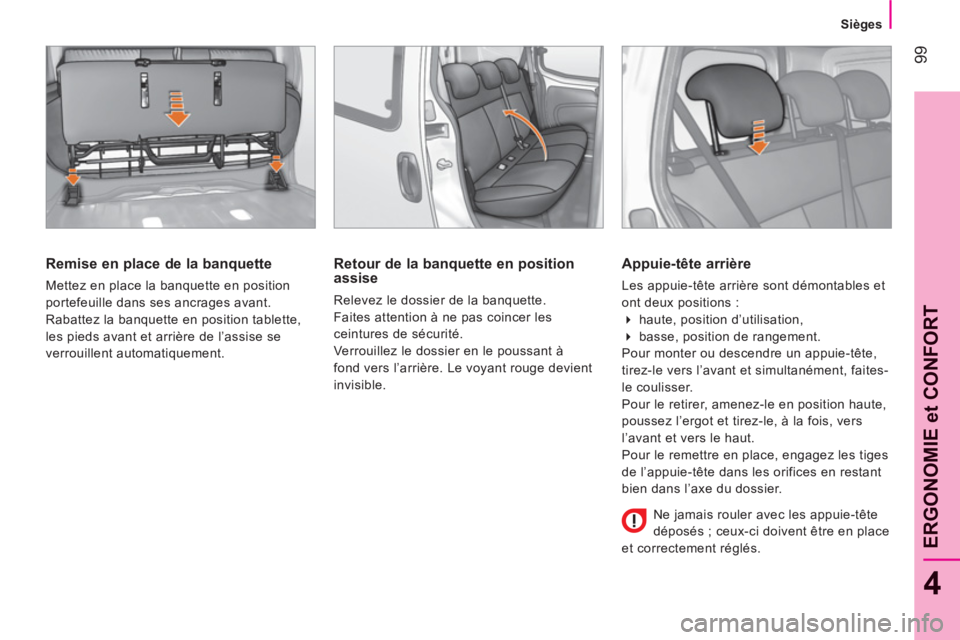

Sièges



Remise en place de la banquette

Mettez en place la banquette en position
portefeuille dans ses ancrages avant.
Rabattez la banquette en position tablette,
les pieds avant et arrière de l’assise se
verrouillent automatiquement.


Retour de la banquette en position
assise
Relevez le dossier de la banquette.
Faites attention à ne pas coincer les
ceintures de sécurité.
Verrouillez le dossier en le poussant à
fond vers l’arrière. Le voyant rouge devient
invisible.


Appuie-tête arrière

Les appuie-tête arrière sont démontables et
ont deux positions :


haute, position d’utilisation,


basse, position de rangement.
Pour monter ou descendre un appuie-tête,
tirez-le vers l’avant et simultanément, faites-
le coulisser.
Pour le retirer, amenez-le en position haute,
poussez l’ergot et tirez-le, à la fois, vers
l’avant et vers le haut.
Pour le remettre en place, engagez les tiges
de l’appuie-tête dans les orifices en restant
bien dans l’axe du dossier.
Ne jamais rouler avec les appuie-tête
déposés ; ceux-ci doivent être en place
et correctement réglés.

100

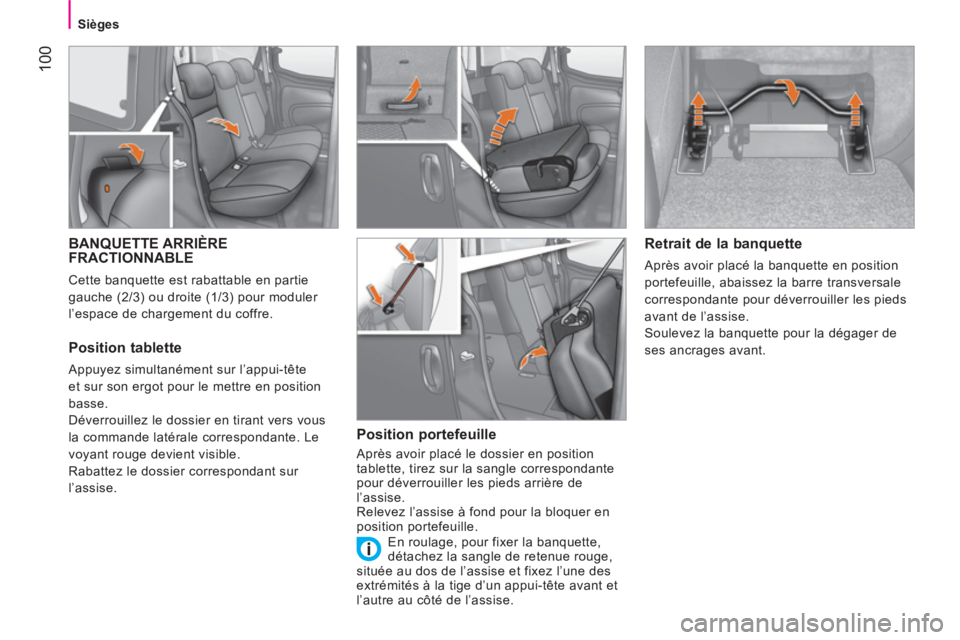

Sièges
BANQUETTE ARRIÈRE
FRACTIONNABLE
Cette banquette est rabattable en partie
gauche (2/3) ou droite (1/3) pour moduler
l’espace de chargement du coffre.

Position tablette

Appuyez simultanément sur l’appui-tête
et sur son ergot pour le mettre en position
basse.
Déverrouillez le dossier en tirant vers vous
la commande latérale correspondante. Le
voyant rouge devient visible.
Rabattez le dossier correspondant sur
l’assise.


Position portefeuille

Après avoir placé le dossier en position
tablette, tirez sur la sangle correspondante
pour déverrouiller les pieds arrière de
l’assise.
Relevez l’assise à fond pour la bloquer en
position portefeuille.

Retrait de la banquette

Après avoir placé la banquette en position
portefeuille, abaissez la barre transversale
correspondante pour déverrouiller les pieds
avant de l’assise.
Soulevez la banquette pour la dégager de
ses ancrages avant.
En roulage, pour fixer la banquette,
détachez la sangle de retenue rouge,
située au dos de l’assise et fixez l’une des
extrémités à la tige d’un appui-tête avant et
l’autre au côté de l’assise.

101
4
ERGONOMIE et CONFOR
T


Sièges



Remise en place de la banquette

Mettez en place la banquette en position
portefeuille dans ses ancrages avant.
Rabattez la banquette en position tablette,
les pieds avant et arrière de l’assise se
verrouillent automatiquement.


Retour de la banquette en position
assise
Relevez le dossier de la banquette.
Faites attention à ne pas coincer les
ceintures de sécurité.
Verrouillez le dossier en le poussant à
fond vers l’arrière. Le voyant rouge devient
invisible.
Répétez toutes ces opérations pour l’autre
partie de la banquette arrière.

102

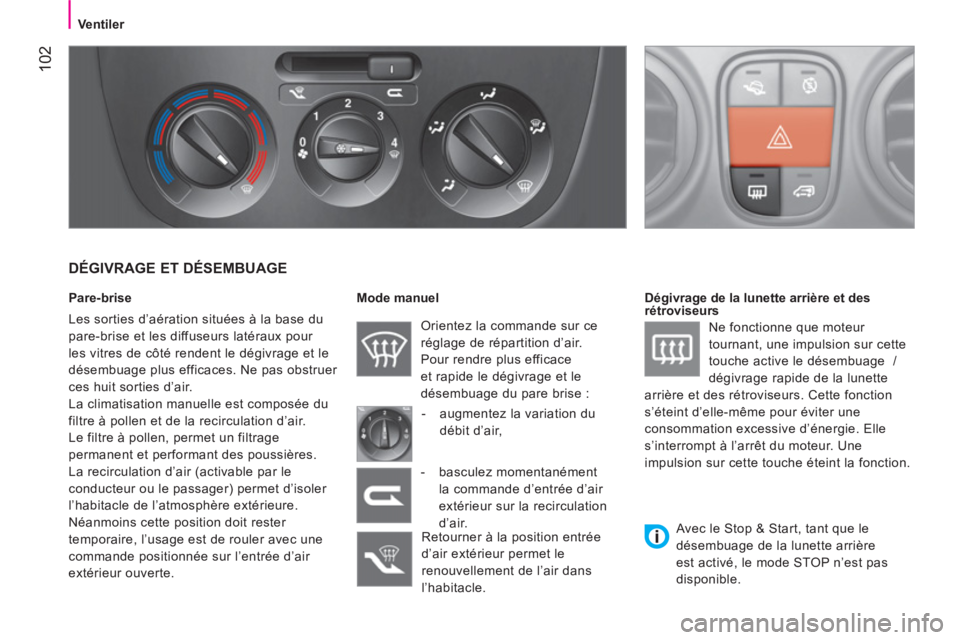

Ventiler



DÉGIVRAGE ET DÉSEMBUAGE


Pare-brise
Les sorties d’aération situées à la base du
pare-brise et les diffuseurs latéraux pour
les vitres de côté rendent le dégivrage et le
désembuage plus efficaces. Ne pas obstruer
ces huit sorties d’air.
La climatisation manuelle est composée du
filtre à pollen et de la recirculation d’air.
Le filtre à pollen, permet un filtrage
permanent et performant des poussières.
La recirculation d’air (activable par le
conducteur ou le passager) permet d’isoler
l’habitacle de l’atmosphère extérieure.
Néanmoins cette position doit rester
temporaire, l’usage est de rouler avec une
commande positionnée sur l’entrée d’air
extérieur ouverte.
Mode manuel
Orientez la commande sur ce
réglage de répartition d’air.
Pour rendre plus efficace
et rapide le dégivrage et le
désembuage du pare brise :


- augmentez la variation du
débit d’air,
Retourner à la position entrée
d’air extérieur permet le
renouvellement de l’air dans
l’habitacle.
Dégivrage de la lunette arrière et des
rétroviseurs
Ne fonctionne que moteur
tournant, une impulsion sur cette
touche active le désembuage /
dégivrage rapide de la lunette
arrière et des rétroviseurs. Cette fonction
s’éteint d’elle-même pour éviter une
consommation excessive d’énergie. Elle
s’interrompt à l’arrêt du moteur. Une
impulsion sur cette touche éteint la fonction.


- basculez momentanément
la commande d’entrée d’air
extérieur sur la recirculation
d’air.






Avec le Stop & Start, tant que le
désembuage de la lunette arrière
est activé, le mode STOP n’est pas
disponible.

103
4
ERGONOMIE et CONFOR
T

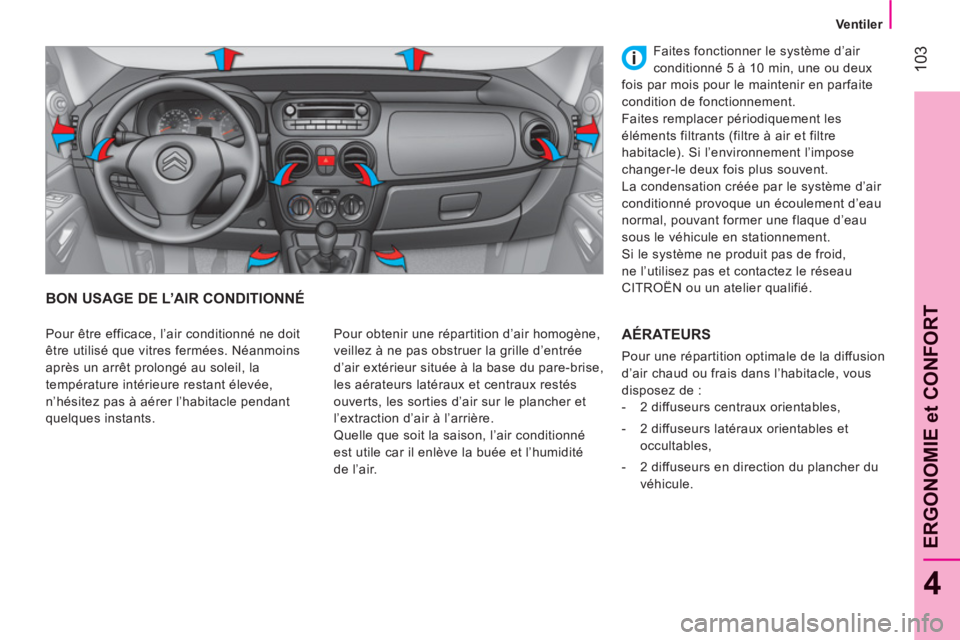

Ventiler

BON USAGE DE L’AIR CONDITIONNÉ

Pour obtenir une répartition d’air homogène,
veillez à ne pas obstruer la grille d’entrée
d’air extérieur située à la base du pare-brise,
les aérateurs latéraux et centraux restés
ouverts, les sorties d’air sur le plancher et
l’extraction d’air à l’arrière.
Quelle que soit la saison, l’air conditionné
est utile car il enlève la buée et l’humidité
de l’air. Faites fonctionner le système d’air
conditionné 5 à 10 min, une ou deux
fois par mois pour le maintenir en parfaite
condition de fonctionnement.
Faites remplacer périodiquement les
éléments filtrants (filtre à air et filtre
habitacle). Si l’environnement l’impose
changer-le deux fois plus souvent.
La condensation créée par le système d’air
conditionné provoque un écoulement d’eau
normal, pouvant former une flaque d’eau
sous le véhicule en stationnement.
Si le système ne produit pas de froid,
ne l’utilisez pas et contactez le réseau
CITROËN ou un atelier qualifié.
AÉRATEURS

Pour une répartition optimale de la diffusion
d’air chaud ou frais dans l’habitacle, vous
disposez de :


- 2 diffuseurs centraux orientables,

- 2 diffuseurs latéraux orientables et
occultables,

- 2 diffuseurs en direction du plancher du
véhicule.
Pour être efficace, l’air conditionné ne doit
être utilisé que vitres fermées. Néanmoins
après un arrêt prolongé au soleil, la
température intérieure restant élevée,
n’hésitez pas à aérer l’habitacle pendant
quelques instants.

104

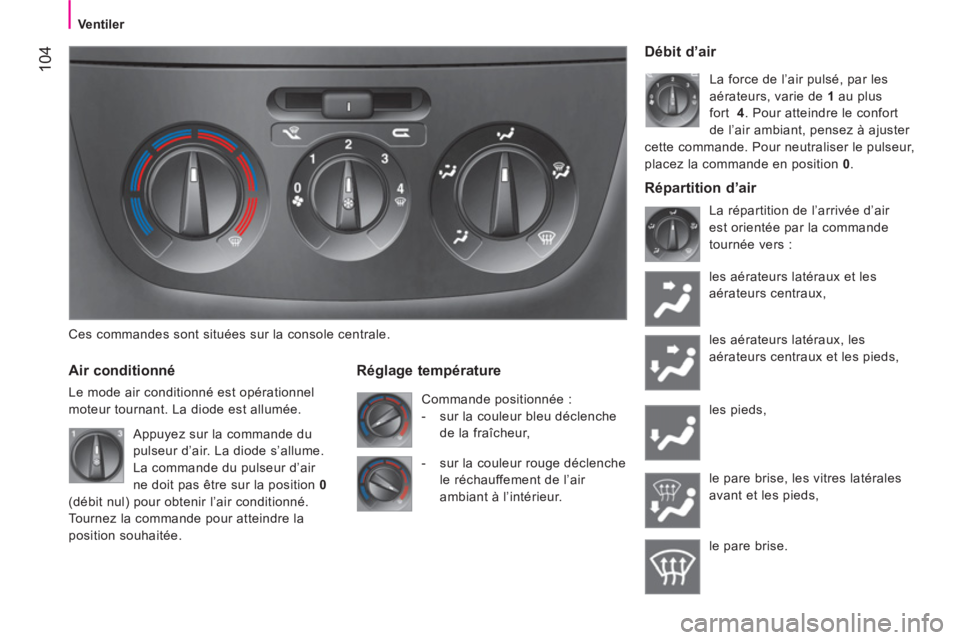

Ventiler


Ces commandes sont situées sur la console centrale.


Air conditionné

Le mode air conditionné est opérationnel
moteur tournant. La diode est allumée.

Réglage température

Commande positionnée :


- sur la couleur bleu déclenche
de la fraîcheur,

Débit d’air

La force de l’air pulsé, par les
aérateurs, varie de 1
au plus
fort 4
. Pour atteindre le confort
de l’air ambiant, pensez à ajuster
cette commande. Pour neutraliser le pulseur,
placez la commande en position 0
.
La répartition de l’arrivée d’air
est orientée par la commande
tournée vers :
les aérateurs latéraux et les
aérateurs centraux,
les aérateurs latéraux, les
aérateurs centraux et les pieds,
les pieds,
le pare brise, les vitres latérales
avant et les pieds,
le pare brise. Appuyez sur la commande du
pulseur d’air. La diode s’allume.
La commande du pulseur d’air
ne doit pas être sur la position 0
(débit nul) pour obtenir l’air conditionné.
Tournez la commande pour atteindre la
position souhaitée.
- sur la couleur rouge déclenche
le réchauffement de l’air
ambiant à l’intérieur.



Répartition d’air

105
4
ERGONOMIE et CONFOR
T

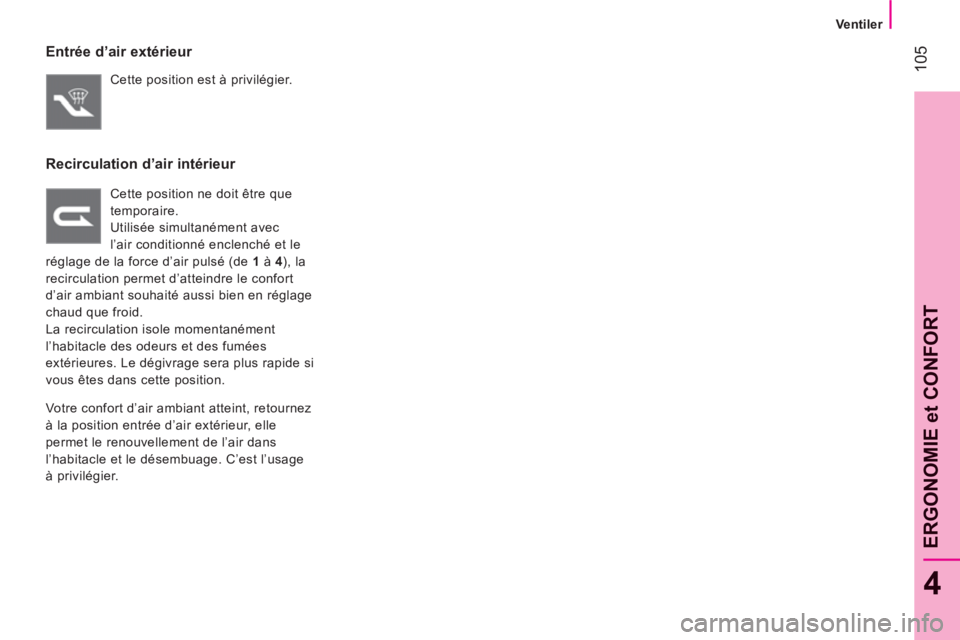

Ventiler



Entrée d’air extérieur

Cette position est à privilégier.


Recirculation d’air intérieur

Cette position ne doit être que
temporaire.
Utilisée simultanément avec
l’air conditionné enclenché et le
réglage de la force d’air pulsé (de 1
à 4
), la
recirculation permet d’atteindre le confort
d’air ambiant souhaité aussi bien en réglage
chaud que froid.
La recirculation isole momentanément
l’habitacle des odeurs et des fumées
extérieures. Le dégivrage sera plus rapide si
vous êtes dans cette position.
Votre confort d’air ambiant atteint, retournez
à la position entrée d’air extérieur, elle
permet le renouvellement de l’air dans
l’habitacle et le désembuage. C’est l’usage
à privilégier.

106

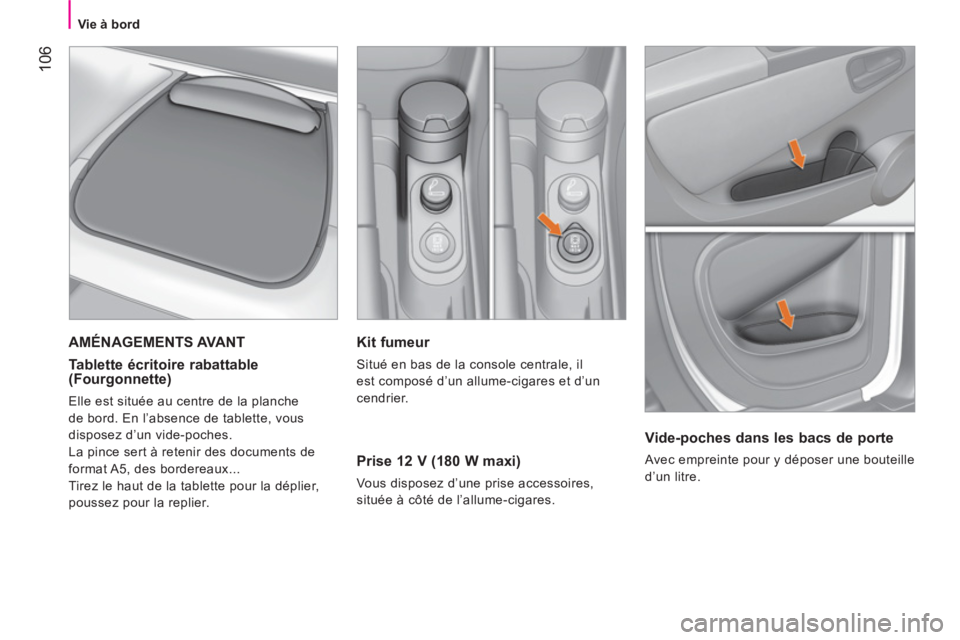

Vie à bord



Kit fumeur

Situé en bas de la console centrale, il
est composé d’un allume-cigares et d’un
cendrier.


Prise 12 V (180 W maxi)

Vous disposez d’une prise accessoires,
située à côté de l’allume-cigares.

AMÉNAGEMENTS AVANT

Tablette écritoire rabattable
(Fourgonnette)
Elle est située au centre de la planche
de bord. En l’absence de tablette, vous
disposez d’un vide-poches.
La pince sert à retenir des documents de
format A5, des bordereaux...
Tirez le haut de la tablette pour la déplier,
poussez pour la replier.


Vide-poches dans les bacs de porte

Avec empreinte pour y déposer une bouteille
d’un litre.

4
ERGONOMIE et CONFOR
T

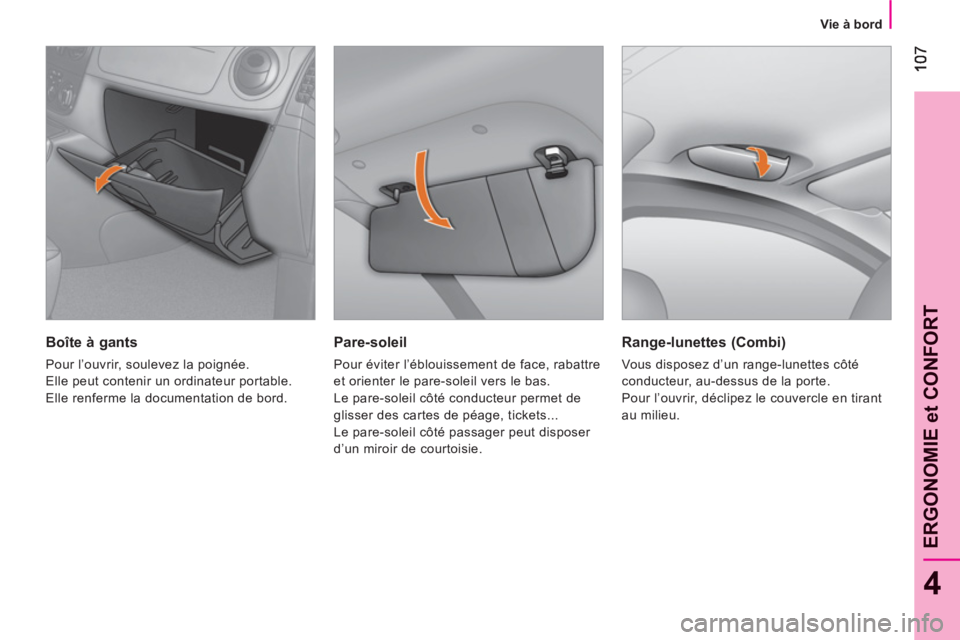

Vie à bord



Pare-soleil

Pour éviter l’éblouissement de face, rabattre
et orienter le pare-soleil vers le bas.
Le pare-soleil côté conducteur permet de
glisser des cartes de péage, tickets...
Le pare-soleil côté passager peut disposer
d’un miroir de courtoisie.


Boîte à gants

Pour l’ouvrir, soulevez la poignée.
Elle peut contenir un ordinateur portable.
Elle renferme la documentation de bord.


Range-lunettes (Combi)

Vous disposez d’un range-lunettes côté
conducteur, au-dessus de la porte.
Pour l’ouvrir, déclipez le couvercle en tirant
au milieu.

108

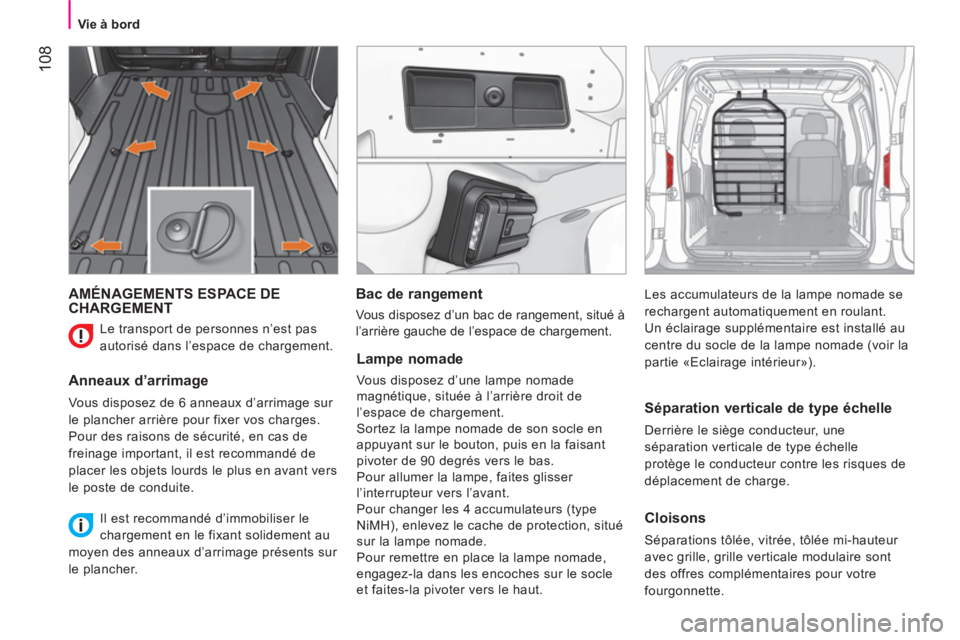

Vie à bord


AMÉNAGEMENTS ESPACE DE
CHARGEMENT

Anneaux d’arrimage

Vous disposez de 6 anneaux d’arrimage sur
le plancher arrière pour fixer vos charges.
Pour des raisons de sécurité, en cas de
freinage important, il est recommandé de
placer les objets lourds le plus en avant vers
le poste de conduite.

Bac de rangement

Vous disposez d’un bac de rangement, situé à
l’arrière gauche de l’espace de chargement.


Lampe nomade

Vous disposez d’une lampe nomade
magnétique, située à l’arrière droit de
l’espace de chargement.
Sortez la lampe nomade de son socle en
appuyant sur le bouton, puis en la faisant
pivoter de 90 degrés vers le bas.
Pour allumer la lampe, faites glisser
l’interrupteur vers l’avant.
Pour changer les 4 accumulateurs (type
NiMH), enlevez le cache de protection, situé
sur la lampe nomade.
Pour remettre en place la lampe nomade,
engagez-la dans les encoches sur le socle
et faites-la pivoter vers le haut.

Séparation verticale de type échelle

Derrière le siège conducteur, une
séparation verticale de type échelle
protège le conducteur contre les risques de
déplacement de charge.


Cloisons

Séparations tôlée, vitrée, tôlée mi-hauteur
avec grille, grille verticale modulaire sont
des offres complémentaires pour votre
fourgonnette.

Le transport de personnes n’est pas
autorisé dans l’espace de chargement.
Il est recommandé d’immobiliser le
chargement en le fixant solidement au
moyen des anneaux d’arrimage présents sur
le plancher. Les accumulateurs de la lampe nomade se
rechargent automatiquement en roulant.
Un éclairage supplémentaire est installé au
centre du socle de la lampe nomade (voir la
partie «Eclairage intérieur»).
