Dimensions
CARACTÉRISTIQUES TECHNIQUE
S
DIMENSIONS
La fourgonnette «L1» est le modèle standard, la version «L2 - Pack chantier» est un modèle commercialisé selon les destinations.




Fourgonnette (en mm)





L1
L2 (Pack chantier)
L Longueur hors tout

3 864
3 881
H Hauteur hors tout

1 721
1 742


Hauteur avec barres de toit
1 782
1 803
A Empattement

2 513
B Porte-à-faux avant

760
777
C Porte-à-faux arrière

591
D Largeur hors tout

2 019
Largeur (avec rétros rabattus)

1 816
E Largeur voie avant

1 469
1 464
F Largeur voie arrière

1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur

1 523
J Hauteur intérieure maximale de charge
1 205
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046

Volume (m

3

)


2,5

60


Dimensions

61
2
Dimensions
CARACTÉRISTIQUES TECHNIQUE
S


Combi (en mm)



Standard
Tous chemins
L Longueur hors tout
3 959
3 970
H Hauteur hors tout

1 721
1 742
Hauteur avec barres de toit
1 782
1 803
A Empattement

2 513
B Porte-à-faux avant

855
866
C Porte-à-faux arrière

591
D Largeur hors tout

2 019
Largeur (avec rétros rabattus)

1 816
E Largeur voie avant

1 464
F Largeur voie arrière

1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur (banquette arrière en place)
743
Longueur du plancher intérieur (banquette arrière en portefeuille)
1 130
J Hauteur intérieure maximale de charge (sous tablette arrière)
592
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046

62


Dimensions

63
2
Dimensions
CARACTÉRISTIQUES TECHNIQUE
S




Combi (en mm)



Standard
Tous chemins
L Longueur hors tout

3 959
3 970
H Hauteur hors tout

1 721
1 742
Hauteur avec barres de toit
1 794
1 803
A Empattement

2 513
B Porte-à-faux avant

855
866
C Porte-à-faux arrière

591
D Largeur hors tout

2 019
Largeur (avec rétros rabattus)

1 816
E Largeur voie avant

1 464
F Largeur voie arrière

1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur (banquette arrière en place)
743
Longueur du plancher intérieur (banquette arrière en portefeuille)
1 130
J Hauteur intérieure maximale de charge (sous tablette arrière)
592
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046

Motorisations

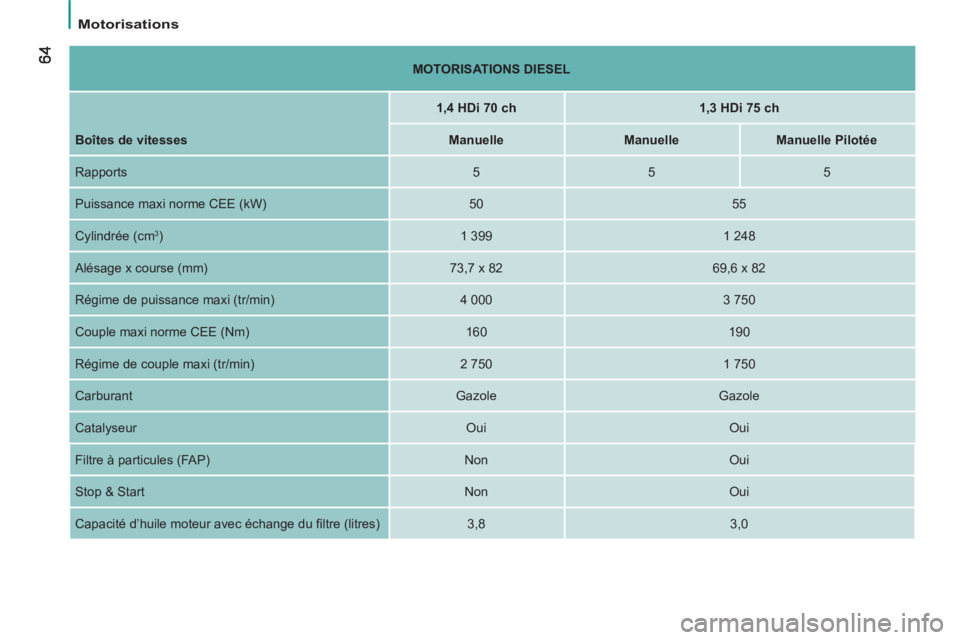

MOTORISATIONS DIESEL






1,4 HDi 70 ch



1,3 HDi 75 ch



Boîtes de vitesses


Manuelle



Manuelle



Manuelle Pilotée


Rapports
5
5
5
Puissance maxi norme CEE (kW)
50
55
Cylindrée (cm
3
)
1 399
1 248
Alésage x course (mm)
73,7 x 82
69,6 x 82
Régime de puissance maxi (tr/min)
4 000
3 750
Couple maxi norme CEE (Nm)
160
190
Régime de couple maxi (tr/min)
2 750
1 750
Carburant
Gazole
Gazole
Catalyseur
Oui
Oui
Filtre à particules (FAP)
Non
Oui
Stop & Start
Non
Oui
Capacité d’huile moteur avec échange du fi ltre (litres)
3,8
3,0

65
2
Motorisations
CARACTÉRISTIQUES TECHNIQUES

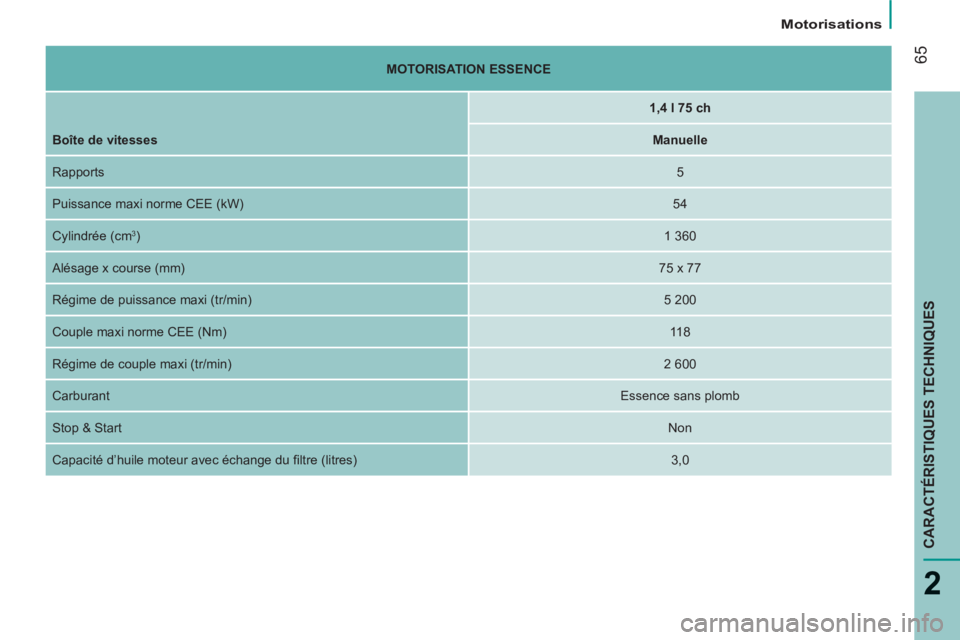

MOTORISATION ESSENCE






1,4 l 75 ch



Boîte de vitesses



Manuelle


Rapports

5
Puissance maxi norme CEE (kW)

54
Cylindrée (cm
3
)

1 360
Alésage x course (mm)

75 x 77
Régime de puissance maxi (tr/min)
5 200
Couple maxi norme CEE (Nm)

11 8
Régime de couple maxi (tr/min)

2 600
Carburant

Essence sans plomb
Stop & Start

Non
Capacité d’huile moteur avec échange du fi ltre (litres)
3,0

66

Masses

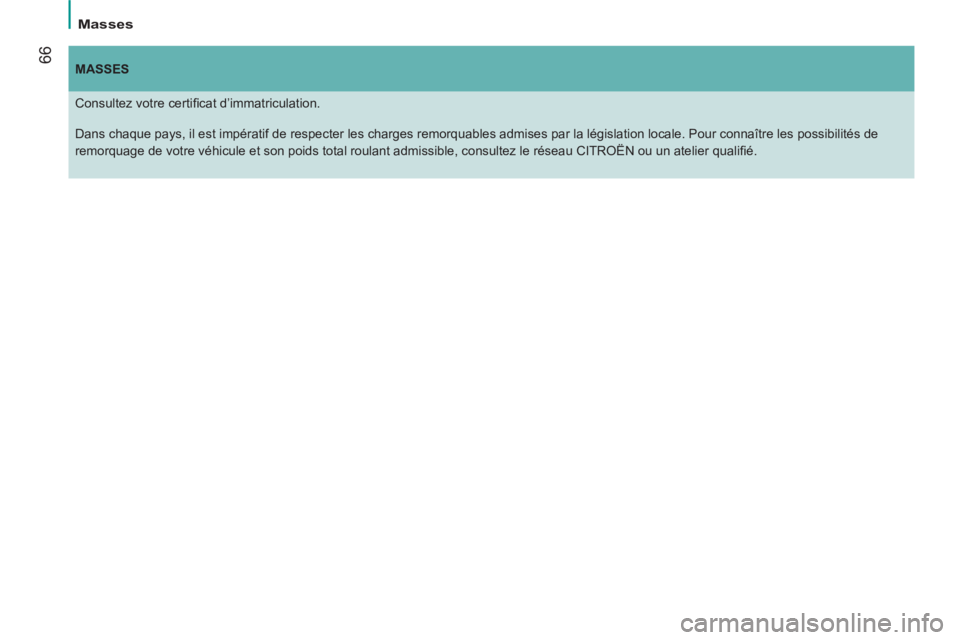

MASSES


Consultez votre certifi cat d’immatriculation.
Dans chaque pays, il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités de
remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROËN ou un atelier qualifi é.

67

68
Ordinateur de bord

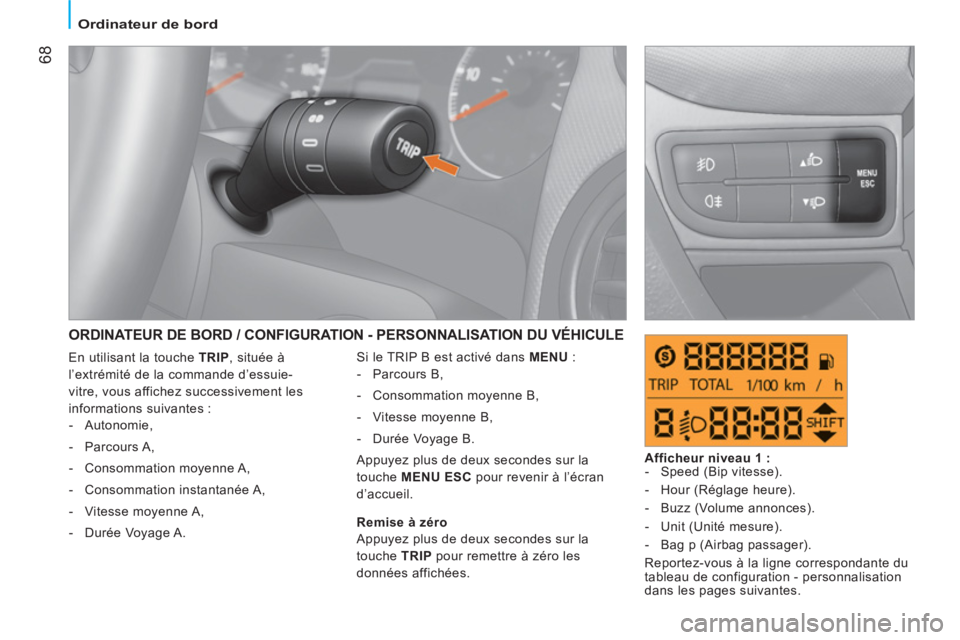

ORDINATEUR DE BORD / CONFIGURATION - PERSONNALISATION DU VÉHICULE

Si le TRIP B est activé dans MENU
:


- Parcours B,

- Consommation moyenne B,

- Vitesse moyenne B,

- Durée Voyage B.
Appuyez plus de deux secondes sur la
touche MENU ESC
pour revenir à l’écran
d’accueil.
Afficheur niveau 1 :


- Speed (Bip vitesse).

- Hour (Réglage heure).

- Buzz (Volume annonces).

- Unit (Unité mesure).

- Bag p (Airbag passager).
Reportez-vous à la ligne correspondante du
tableau de configuration - personnalisation
dans les pages suivantes.
Remise à zéro
Appuyez plus de deux secondes sur la
touche TRIP
pour remettre à zéro les
données affichées. En utilisant la touche TRIP
, située à
l’extrémité de la commande d’essuie-
vitre, vous affichez successivement les
informations suivantes :


- Autonomie,

- Parcours A,

- Consommation moyenne A,

- Consommation instantanée A,

- Vitesse moyenne A,

- Durée Voyage A.
