1
PRÊT à PARTIR


Poste de conduite

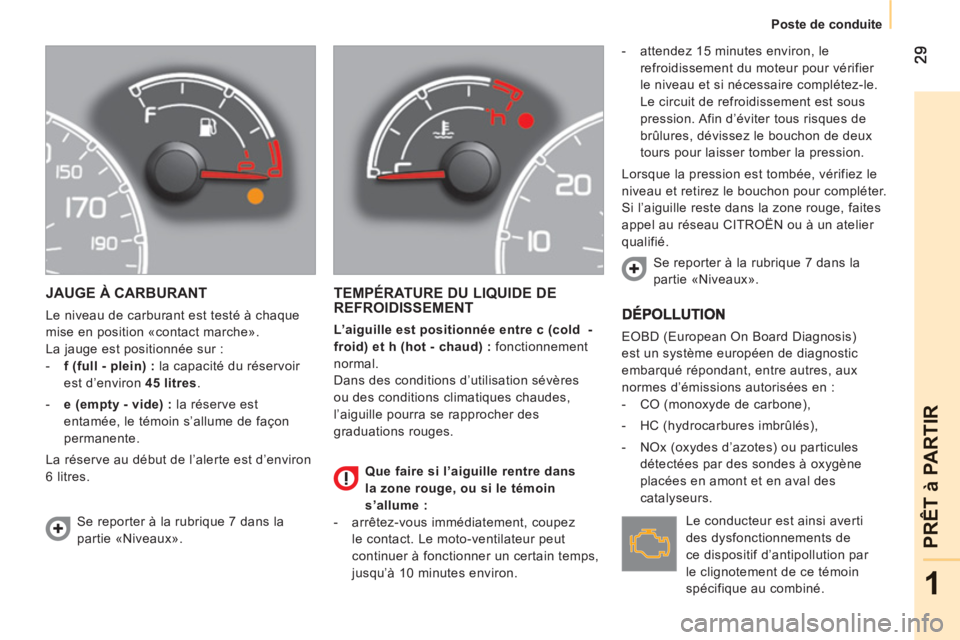

JAUGE À CARBURANT

Le niveau de carburant est testé à chaque
mise en position «contact marche».
La jauge est positionnée sur :


- f (full - plein) :
la capacité du réservoir
est d’environ 45 litres
.

- e (empty - vide) :
la réserve est
entamée, le témoin s’allume de façon
permanente.
La réserve au début de l’alerte est d’environ
6 litres.

TEMPÉRATURE DU LIQUIDE DE
REFROIDISSEMENT

L’aiguille est positionnée entre c (cold -
froid) et h (hot - chaud) :
fonctionnement
normal.
Dans des conditions d’utilisation sévères
ou des conditions climatiques chaudes,
l’aiguille pourra se rapprocher des
graduations rouges.
- attendez 15 minutes environ, le
refroidissement du moteur pour vérifier
le niveau et si nécessaire complétez-le.
Le circuit de refroidissement est sous
pression. Afin d’éviter tous risques de
brûlures, dévissez le bouchon de deux
tours pour laisser tomber la pression.
Lorsque la pression est tombée, vérifiez le
niveau et retirez le bouchon pour compléter.
Si l’aiguille reste dans la zone rouge, faites
appel au réseau CITROËN ou à un atelier
qualifié. EOBD (European On Board Diagnosis)
est un système européen de diagnostic
embarqué répondant, entre autres, aux
normes d’émissions autorisées en :


- CO (monoxyde de carbone),

- HC (hydrocarbures imbrûlés),

- NOx (oxydes d’azotes) ou particules
détectées par des sondes à oxygène
placées en amont et en aval des
catalyseurs.
Se reporter à la rubrique 7 dans la
partie «Niveaux». Se reporter à la rubrique 7 dans la
partie «Niveaux».
Le conducteur est ainsi averti
des dysfonctionnements de
ce dispositif d’antipollution par
le clignotement de ce témoin
spécifique au combiné.
Que faire si l’aiguille rentre dans
la zone rouge, ou si le témoin
s’allume :


- arrêtez-vous immédiatement, coupez
le contact. Le moto-ventilateur peut
continuer à fonctionner un certain temps,
jusqu’à 10 minutes environ.

30
Poste de conduite
INDICATEUR D’ENTRETIEN
TÉMOIN D’HUILE MOTEUR
RHÉO
STAT D’ÉCLAIRAGE

Le rhéostat est actif lorsque les feux de
position sont allumés. Se reporter à la liste des vérifications
dans le carnet d’entretien qui vous a
été remis à la livraison du véhicule.
Quelques secondes après, l’afficheur revient
à ses fonctions courantes.
Utilisez ces commandes pour
régler la luminosité du combiné et
de la façade de l’autoradio.
L’afficheur, situé dans le combiné, vous
informe de l’échéance de la prochaine
révision à effectuer, conformément au plan
du Constructeur communiqué dans le carnet
d’entretien. Cette information est déterminée
en fonction du kilométrage parcouru depuis
la précédente révision.
Pression insuffi sante de l’huile

Dégradation de l’huile (Moteur 1,3 HDi 75 ch
uniquement) Le témoin s’allume fixe,
accompagné d’un message dans
l’afficheur du combiné, lorsque le système
détecte un manque de pression de l’huile
moteur.
Le témoin clignote, accompagné
d’un message dans l’afficheur
du combiné, lorsque le système détecte
une dégradation de l’huile moteur. Le
clignotement de ce témoin ne doit pas être
considéré comme une anomalie du véhicule,
mais comme un avertissement qui signale
au conducteur que l’entretien du véhicule
doit être réalisé le plus rapidement possible.
Si l’entretien du véhicule n’est
pas réalisé, lorsqu’un deuxième
seuil de dégradation est atteint, le
témoin du système antipollution s’allume au
combiné et le régime du moteur est limité à
3000 tr/min.
Si l’entretien du véhicule n’est toujours
pas réalisé, lorsqu’un troisième seuil de
dégradation est atteint, le régime du moteur
est limité à 1500 tr/min, de manière à éviter
toute détérioration. Pour éviter d’endommager le moteur, il
est recommandé de réaliser l’entretien
du véhicule au clignotement du témoin
d’huile moteur.


L’arrêt est impératif : stationnez, coupez
le contact et faites appel au réseau
CITROËN ou à un atelier qualifié.

31
1
PRÊT à PARTIR
Ouvertures

Verrouillage centralisé

Repliage / dépliage de la partie clé
Déverrouillage du véhicule

Déverrouillage des portes battantes
arrière ou du volet arrière
Appuyez sur ce bouton pour sortir
la clé de son logement.
Pour replier la clé, appuyez sur le
bouton puis rabattez la clé dans
le boîtier.
Si vous n’appuyez pas sur le bouton, vous
pourriez endommager le mécanisme.


Super-verrouillage

Le super-verrouillage se désactive :


- en effectuant l’opération d’ouverture des
portes,

- en tournant la clé de démarrage en
position MAR
.

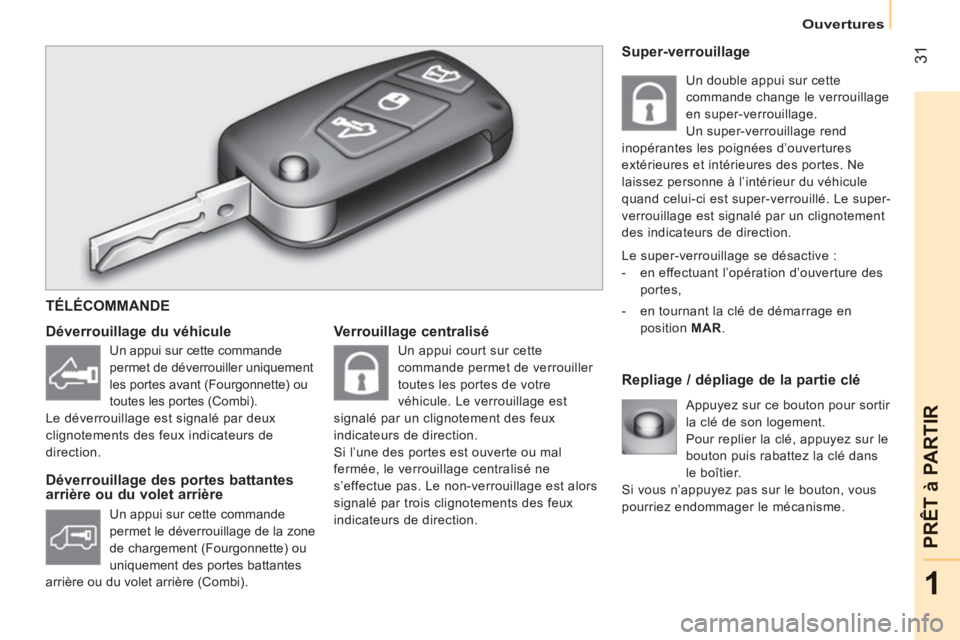

TÉLÉCOMMANDE

Un appui sur cette commande
permet de déverrouiller uniquement
les portes avant (Fourgonnette) ou
toutes les portes (Combi).
Le déverrouillage est signalé par deux
clignotements des feux indicateurs de
direction.
Un appui sur cette commande
permet le déverrouillage de la zone
de chargement (Fourgonnette) ou
uniquement des portes battantes
arrière ou du volet arrière (Combi). Un appui court sur cette
commande permet de verrouiller
toutes les portes de votre
véhicule. Le verrouillage est
signalé par un clignotement des feux
indicateurs de direction.
Si l’une des portes est ouverte ou mal
fermée, le verrouillage centralisé ne
s’effectue pas. Le non-verrouillage est alors
signalé par trois clignotements des feux
indicateurs de direction. Un double appui sur cette
commande change le verrouillage
en super-verrouillage.
Un super-verrouillage rend
inopérantes les poignées d’ouvertures
extérieures et intérieures des portes. Ne
laissez personne à l’intérieur du véhicule
quand celui-ci est super-verrouillé. Le super-
verrouillage est signalé par un clignotement
des indicateurs de direction.

32


Ouvertures


Ouverture des vitres avec la
télécommande

Fermeture des vitres avec la
télécommande
Lors de la fermeture des vitres avec
la télécommande, vous devez vous
assurer que rien n’empêche leur fermeture
correcte. La fonction anti-pincement est
inopérante pendant ces manoeuvres.
Si vous souhaitez laisser les vitres
entrouvertes, il est nécessaire de neutraliser
la surveillance volumétrique de l’alarme.
Un appui maintenu pendant plus
de 3 secondes sur ce bouton
déclenche l’ouverture des vitres
avant. Maintenez l’appui jusqu’au
niveau d’ouverture désiré. Les vitres
s’arrêtent dès que vous relâchez le bouton.
Cette opération de fermeture peut
également être effectuée en insérant et
tournant la clé dans la serrure des portes
avant. Cette opération d’ouverture peut également
être effectuée en insérant et tournant la clé
dans la serrure des portes avant.
Un appui maintenu pendant plus
de 3 secondes sur ce bouton
déclenche la fermeture des vitres
avant. Maintenez l’appui jusqu’au
niveau de fermeture désiré. Les vitres
s’arrêtent dès que vous relâchez le bouton.

33
1
PRÊT à PARTIR
Ouvertures

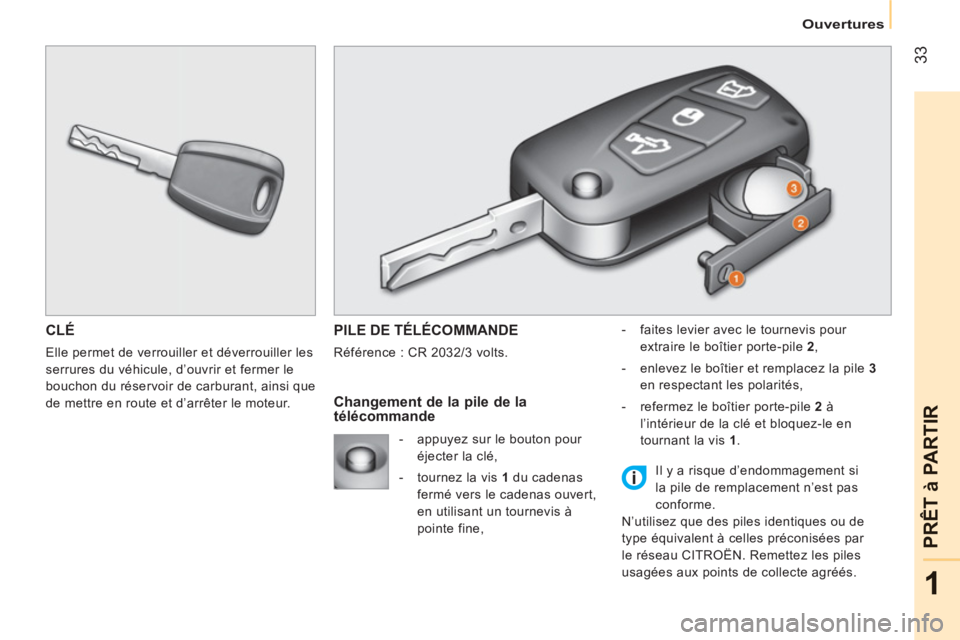

CLÉ
Elle permet de verrouiller et déverrouiller les
serrures du véhicule, d’ouvrir et fermer le
bouchon du réservoir de carburant, ainsi que
de mettre en route et d’arrêter le moteur.
PILE DE TÉLÉCOMMANDE

Référence : CR 2032/3 volts.
- faites levier avec le tournevis pour
extraire le boîtier porte-pile 2
,

- enlevez le boîtier et remplacez la pile 3
en respectant les polarités,

- refermez le boîtier porte-pile 2
à
l’intérieur de la clé et bloquez-le en
tournant la vis 1
.


Changement de la pile de la
télécommande
Il y a risque d’endommagement si
la pile de remplacement n’est pas
conforme.
N’utilisez que des piles identiques ou de
type équivalent à celles préconisées par
le réseau CITROËN. Remettez les piles
usagées aux points de collecte agréés.

- appuyez sur le bouton pour
éjecter la clé,

- tournez la vis 1
du cadenas
fermé vers le cadenas ouvert,
en utilisant un tournevis à
pointe fine,

34


Ouvertures
ANTIDÉMARRAGE ÉLECTRONIQUE

Toutes les clés contiennent un dispositif
d’antidémarrage électronique.
Ce dispositif verrouille le système
d’alimentation du moteur. Il s’active
automatiquement lorsque la clé est retirée
du contact.
Après avoir mis le contact, un dialogue
s’établit entre la clé et le dispositif
d’antidémarrage électronique.
Ce témoin s’éteint après la mise
du contact, la clé a été reconnue,
le démarrage du moteur est
possible.
Si la clé n’est pas reconnue, le démarrage
est impossible. Changez de clé et faites
vérifier la clé défaillante par le réseau
CITROËN.

Du bon usage

N’apportez aucune modification au système
d’antidémarrage électronique.
Une manipulation de la télécommande
même dans votre poche peut provoquer le
déverrouillage involontaire des portes.
L’utilisation simultanée d’autres appareils
haute fréquence (téléphones mobiles,
alarmes domestiques...), peut perturber
momentanément le fonctionnement de la
télécommande.

Lors de l’achat d’un véhicule d’occasion :



- vérifiez que vous êtes bien en possession
de la carte confidentielle,

- faites effectuer une mémorisation des
clés par le réseau CITROËN, afin d’être
sûr que les clés en votre possession
sont les seules qui permettent la mise en
route du véhicule.





CARTE CONFIDENTIELLE

Elle vous est remise lors de la livraison de
votre véhicule avec le double des clés.
Elle renferme le code d’identification
nécessaire à toute intervention par le réseau
CITROËN sur le système d’antidémarrage
électronique. Ce code est masqué par un
film à ne retirer qu’en cas de besoin.
Conservez votre carte en lieu sûr, jamais à
l’intérieur du véhicule.
A l’occasion d’un voyage loin de votre
domicile, emportez cette carte au même titre
que vos papiers personnels.
Rouler avec les portes verrouillées
peut rendre l’accès des secours dans
l’habitacle plus difficile en cas d’urgence.
Par mesure de sécurité (enfants à bord),
retirez la clé de l’antivol en quittant le
véhicule, même pour une courte durée.

35
1
PRÊT à PARTIR
Ouvertures

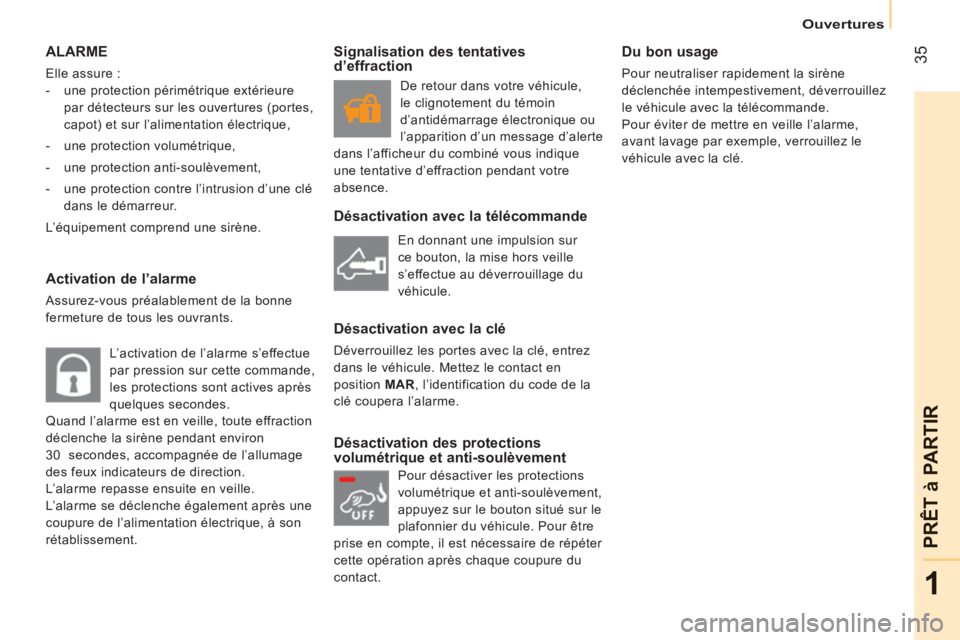

ALARME
Elle assure :


- une protection périmétrique extérieure
par détecteurs sur les ouvertures (portes,
capot) et sur l’alimentation électrique,

- une protection volumétrique,

- une protection anti-soulèvement,

- une protection contre l’intrusion d’une clé
dans le démarreur.
L’équipement comprend une sirène.


Activation de l’alarme

Assurez-vous préalablement de la bonne
fermeture de tous les ouvrants.
L’activation de l’alarme s’effectue
par pression sur cette commande,
les protections sont actives après
quelques secondes.
Quand l’alarme est en veille, toute effraction
déclenche la sirène pendant environ
30 secondes, accompagnée de l’allumage
des feux indicateurs de direction.
L’alarme repasse ensuite en veille.
L’alarme se déclenche également après une
coupure de l’alimentation électrique, à son
rétablissement.


Désactivation avec la télécommande

Désactivation avec la clé

Déverrouillez les portes avec la clé, entrez
dans le véhicule. Mettez le contact en
position MAR
, l’identification du code de la
clé coupera l’alarme.


Désactivation des protections
volumétrique et anti-soulèvement
Du bon usage

Pour neutraliser rapidement la sirène
déclenchée intempestivement, déverrouillez
le véhicule avec la télécommande.
Pour éviter de mettre en veille l’alarme,
avant lavage par exemple, verrouillez le
véhicule avec la clé.
En donnant une impulsion sur
ce bouton, la mise hors veille
s’effectue au déverrouillage du
véhicule.


Signalisation des tentatives
d’effraction
De retour dans votre véhicule,
le clignotement du témoin
d’antidémarrage électronique ou
l’apparition d’un message d’alerte
dans l’afficheur du combiné vous indique
une tentative d’effraction pendant votre
absence.
Pour désactiver les protections
volumétrique et anti-soulèvement,
appuyez sur le bouton situé sur le
plafonnier du véhicule. Pour être
prise en compte, il est nécessaire de répéter
cette opération après chaque coupure du
contact.

36

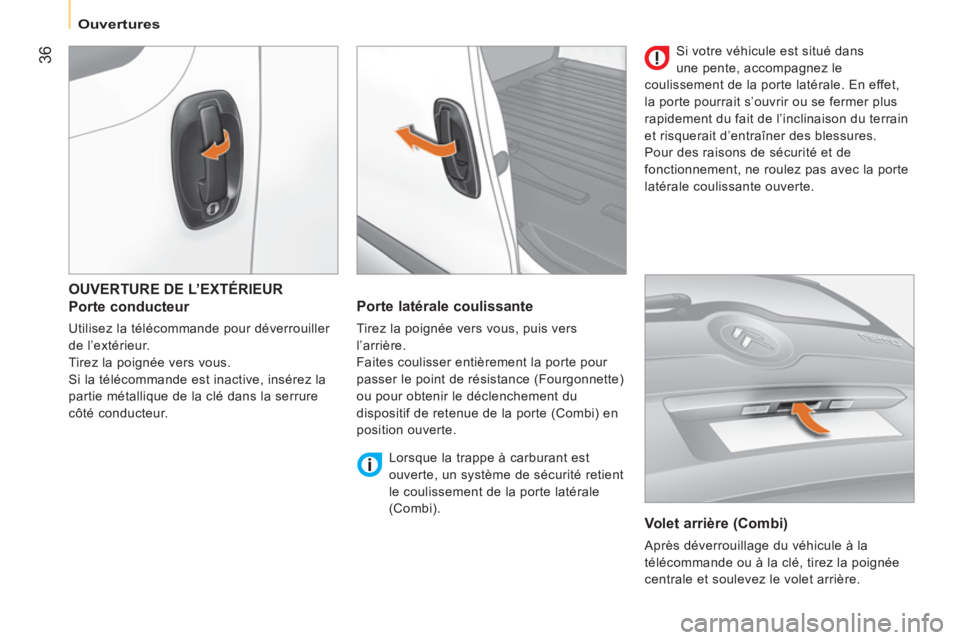

Ouvertures

OUVERTURE DE L’EXTÉRIEUR

Porte conducteur

Utilisez la télécommande pour déverrouiller
de l’extérieur.
Tirez la poignée vers vous.
Si la télécommande est inactive, insérez la
partie métallique de la clé dans la serrure
côté conducteur.


Porte latérale coulissante

Tirez la poignée vers vous, puis vers
l’arrière.
Faites coulisser entièrement la porte pour
passer le point de résistance (Fourgonnette)
ou pour obtenir le déclenchement du
dispositif de retenue de la porte (Combi) en
position ouverte.
Lorsque la trappe à carburant est
ouverte, un système de sécurité retient
le coulissement de la porte latérale
(Combi).

Volet arrière (Combi)

Après déverrouillage du véhicule à la
télécommande ou à la clé, tirez la poignée
centrale et soulevez le volet arrière. Si votre véhicule est situé dans
une pente, accompagnez le
coulissement de la porte latérale. En effet,
la porte pourrait s’ouvrir ou se fermer plus
rapidement du fait de l’inclinaison du terrain
et risquerait d’entraîner des blessures.
Pour des raisons de sécurité et de
fonctionnement, ne roulez pas avec la porte
latérale coulissante ouverte.

1
PRÊT à PARTIR

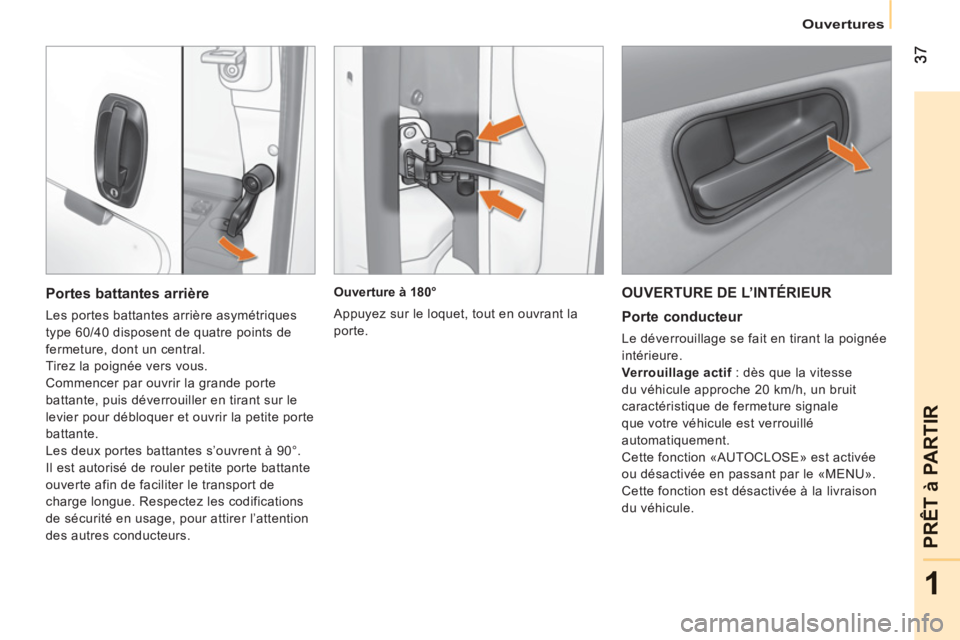

Ouvertures
OUVERTURE DE L’INTÉRIEUR

Porte conducteur

Le déverrouillage se fait en tirant la poignée
intérieure.

Verrouillage actif
: dès que la vitesse
du véhicule approche 20 km/h, un bruit
caractéristique de fermeture signale
que votre véhicule est verrouillé
automatiquement.
Cette fonction «AUTOCLOSE» est activée
ou désactivée en passant par le «MENU».
Cette fonction est désactivée à la livraison
du véhicule.
Ouverture à 180°
Appuyez sur le loquet, tout en ouvrant la
porte.



Portes battantes arrière

Les portes battantes arrière asymétriques
type 60/40 disposent de quatre points de
fermeture, dont un central.
Tirez la poignée vers vous.
Commencer par ouvrir la grande porte
battante, puis déverrouiller en tirant sur le
levier pour débloquer et ouvrir la petite porte
battante.
Les deux portes battantes s’ouvrent à 90°.
Il est autorisé de rouler petite porte battante
ouverte afin de faciliter le transport de
charge longue. Respectez les codifications
de sécurité en usage, pour attirer l’attention
des autres conducteurs.

38

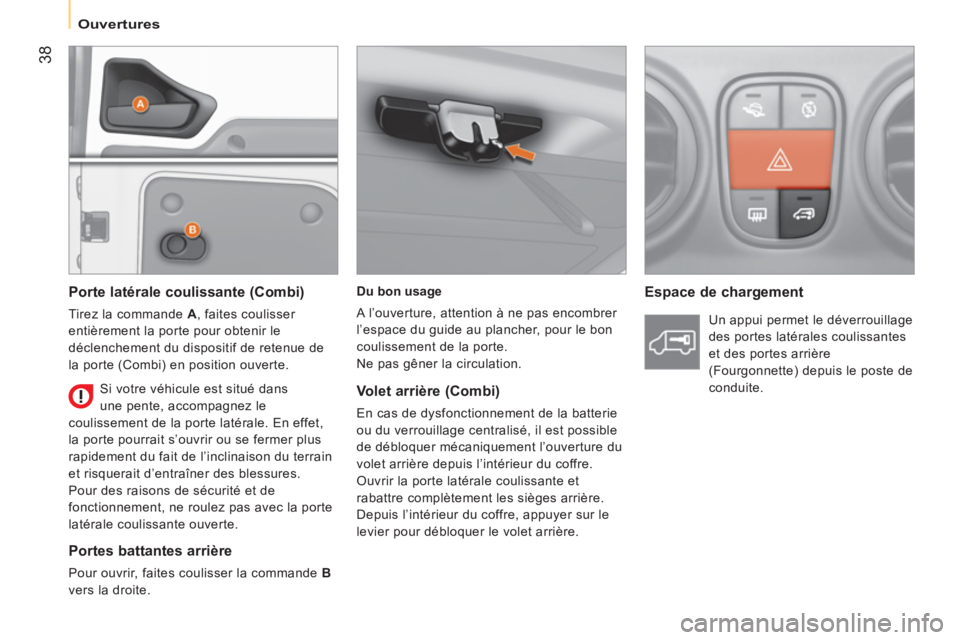

Ouvertures


Du bon usage
A l’ouverture, attention à ne pas encombrer
l’espace du guide au plancher, pour le bon
coulissement de la porte.
Ne pas gêner la circulation.


Espace de chargement
Porte latérale coulissante (Combi)

Tirez la commande A
, faites coulisser
entièrement la porte pour obtenir le
déclenchement du dispositif de retenue de
la porte (Combi) en position ouverte.

Portes battantes arrière

Pour ouvrir, faites coulisser la commande B
vers la droite. Si votre véhicule est situé dans
une pente, accompagnez le
coulissement de la porte latérale. En effet,
la porte pourrait s’ouvrir ou se fermer plus
rapidement du fait de l’inclinaison du terrain
et risquerait d’entraîner des blessures.
Pour des raisons de sécurité et de
fonctionnement, ne roulez pas avec la porte
latérale coulissante ouverte. Un appui permet le déverrouillage
des portes latérales coulissantes
et des portes arrière
(Fourgonnette) depuis le poste de
conduite.


Volet arrière (Combi)

En cas de dysfonctionnement de la batterie
ou du verrouillage centralisé, il est possible
de débloquer mécaniquement l’ouverture du
volet arrière depuis l’intérieur du coffre.
Ouvrir la porte latérale coulissante et
rabattre complètement les sièges arrière.
Depuis l’intérieur du coffre, appuyer sur le
levier pour débloquer le volet arrière.
