CITROEN NEMO 2014 Betriebsanleitungen (in German)

60



Fahrzeugabmessungen

61
2
Fahrzeugabmessungen
TECHNISCHE DATEN

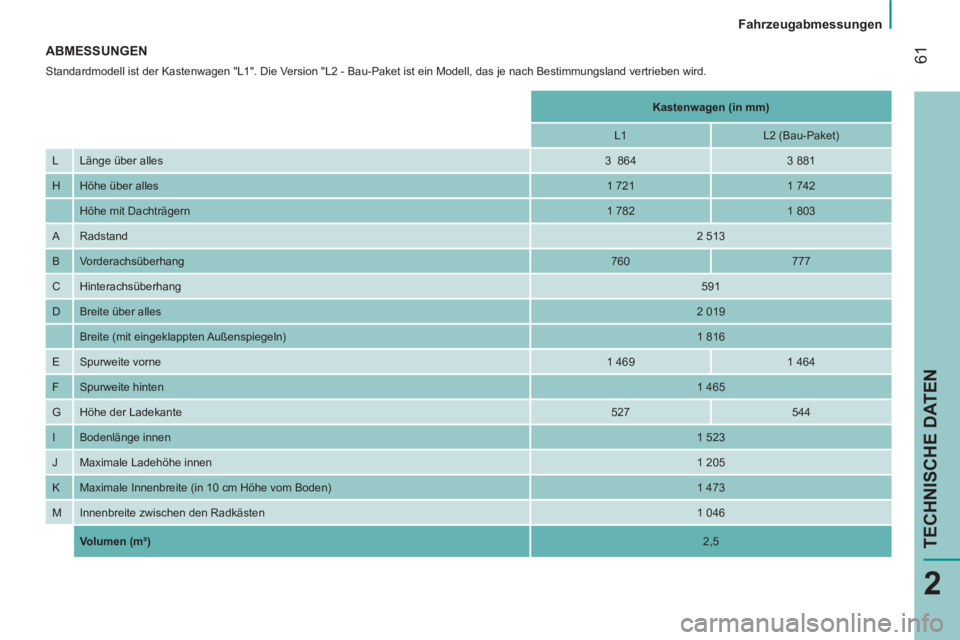

ABMESSUNGEN

Standardmodell ist der Kastenwagen "L1". Die Version "L2 - Bau-Paket ist ein Modell, das je nach Bestimmungsland vertrieben wird.

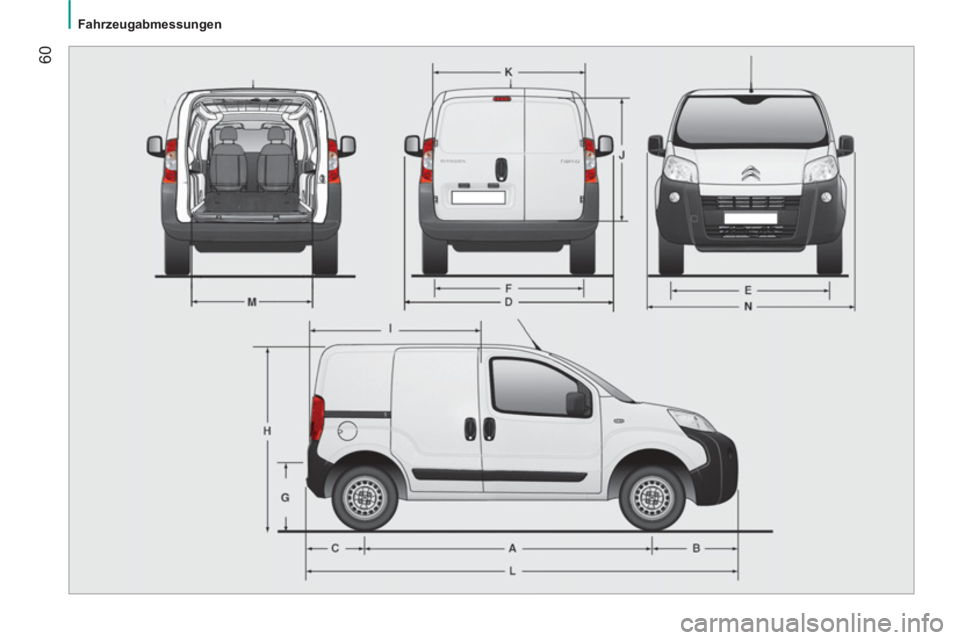

Kastenwagen (in mm)




L1
L2 (Bau-Paket)
L Länge über alles

3 864
3 881
H Höhe über alles

1 721
1 742


Höhe mit Dachträgern

1 782
1 803
A Radstand

2 513
B Vorderachsüberhang

760
777
C Hinterachsüberhang

591
D Breite über alles

2 019
Breite (mit eingeklappten Außenspiegeln)

1 816
E Spurweite vorne

1 469
1 464
F Spurweite hinten

1 465
G Höhe der Ladekante

527
544
I Bodenlänge innen

1 523
J Maximale Ladehöhe innen

1 205
K Maximale Innenbreite (in 10 cm Höhe vom Boden)

1 473
M Innenbreite zwischen den Radkästen

1 046


Volumen (m³)

2,5

62



Fahrzeugabmessungen

63
2
Fahrzeugabmessungen
TECHNISCHE DATEN

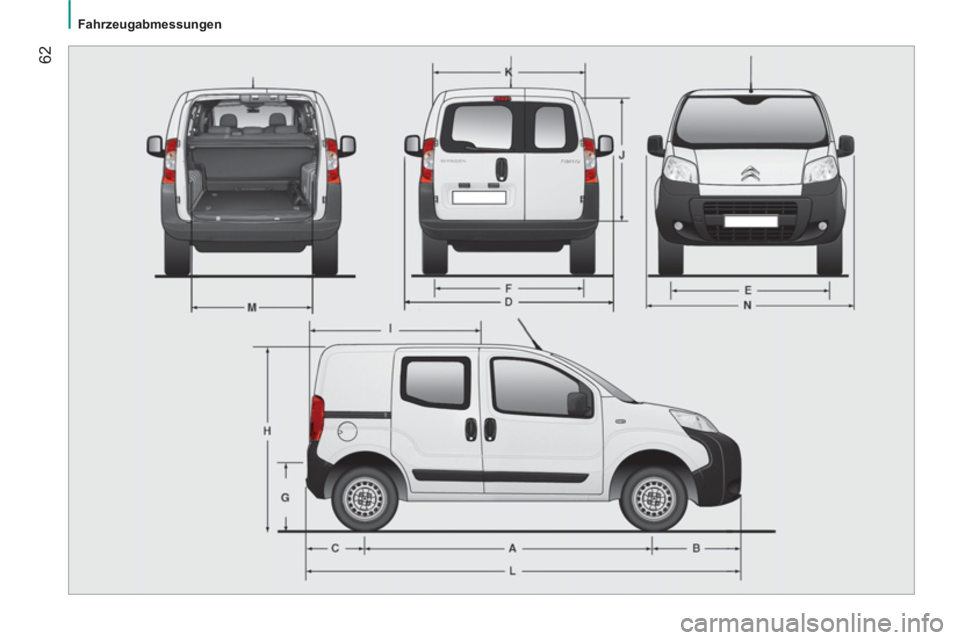

Kastenwagen 4 Sitzplätze (in mm)


Standard
Escapade
L Länge über alles

3 959 - 3 970
3 959 - 3 970
H Höhe über alles

1 721- 1 742
1 735 -1 742
Höhe mit Dachträgern

1 782 - 1 803
1 803 - 1 810
A Radstand

2 513
B Vorderachsüberhang

855 - 866
855 - 866
C Hinterachsüberhang

591
D Breite über alles

2 019
Breite (mit eingeklappten Außenspiegeln)

1 816
E Spurweite vorne

1 467 1 461 - 1 462
F Spurweite hinten

1 464
G Höhe der Ladekante

527
544
I Bodenlänge innen (mit Rückbank in normaler Position)
743
Bodenlänge innen (mit senkrecht hochgeklappter Rückbank)
1 130
J Maximale Ladehöhe innen (bis zur Hutablage)

592
K Maximale Innenbreite (in 10 cm Höhe vom Boden)

1 473
M Innenbreite zwischen den Radkästen

1 046

64



Fahrzeugabmessungen

65
2
Fahrzeugabmessungen
TECHNISCHE DATEN

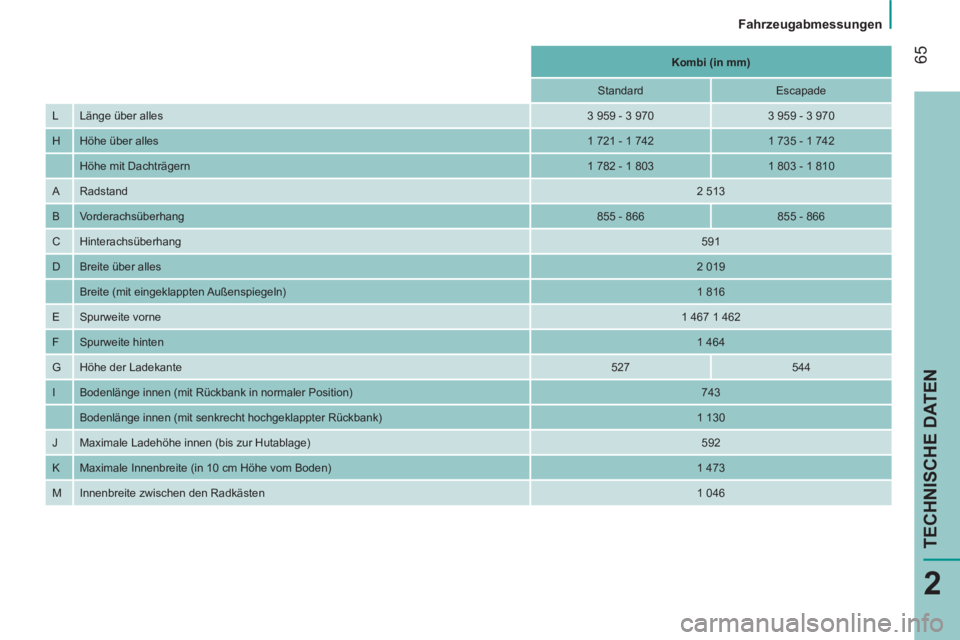

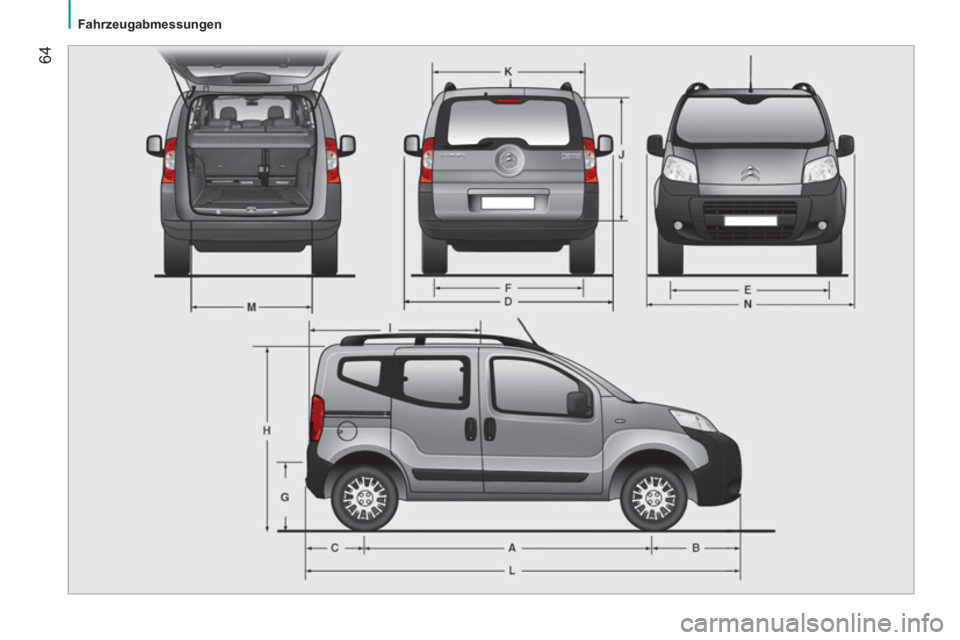

Kombi (in mm)


Standard
Escapade
L Länge über alles

3 959 - 3 970
3 959 - 3 970
H Höhe über alles

1 721 - 1 742
1 735 - 1 742
Höhe mit Dachträgern

1 782 - 1 803
1 803 - 1 810
A Radstand

2 513
B Vorderachsüberhang

855 - 866
855 - 866
C Hinterachsüberhang

591
D Breite über alles

2 019
Breite (mit eingeklappten Außenspiegeln)

1 816
E Spurweite vorne

1 467 1 462
F Spurweite hinten

1 464
G Höhe der Ladekante

527
544
I Bodenlänge innen (mit Rückbank in normaler Position)
743
Bodenlänge innen (mit senkrecht hochgeklappter Rückbank)
1 130
J Maximale Ladehöhe innen (bis zur Hutablage)

592
K Maximale Innenbreite (in 10 cm Höhe vom Boden)

1 473
M Innenbreite zwischen den Radkästen

1 046

66

Motoren

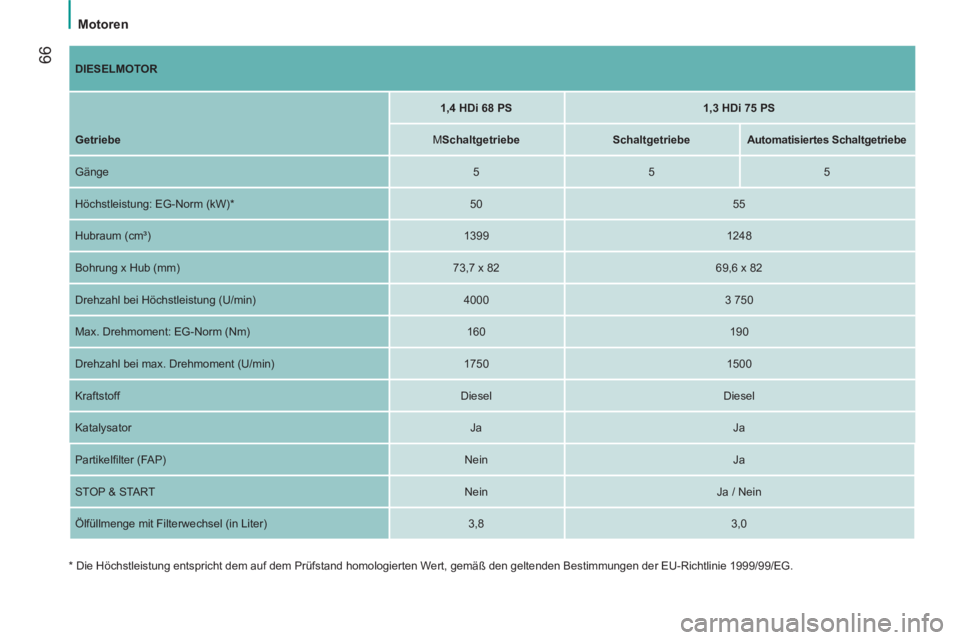

DIESELMOTOR





1,4 HDi 68 PS



1,3 HDi 75 PS



Getriebe
M

Schaltgetriebe



Schaltgetriebe




Automatisiertes Schaltgetriebe


Gänge
5
5
5
Höchstleistung: EG-Norm (kW) *
50
55
Hubraum (cm³)
1399
1248
Bohrung x Hub (mm)
73,7 x 82
69,6 x 82
Drehzahl bei Höchstleistung (U/min)
4000
3 750
Max. Drehmoment: EG-Norm (Nm)
160
190
Drehzahl bei max. Drehmoment (U/min)
1750
1500
Kraftstoff
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfi lter (FAP)
Nein
Ja
STOP & START
Nein
Ja / Nein
Ölfüllmenge mit Filterwechsel (in Liter)
3,8
3,0

*
Die Höchstleistung entspricht dem auf dem Prüfstand homologierten Wert, gemäß den geltenden Bestimmungen der EU-Richtlinie 1999/99/EG.

67
2
Motoren
TECHNISCHE DATEN

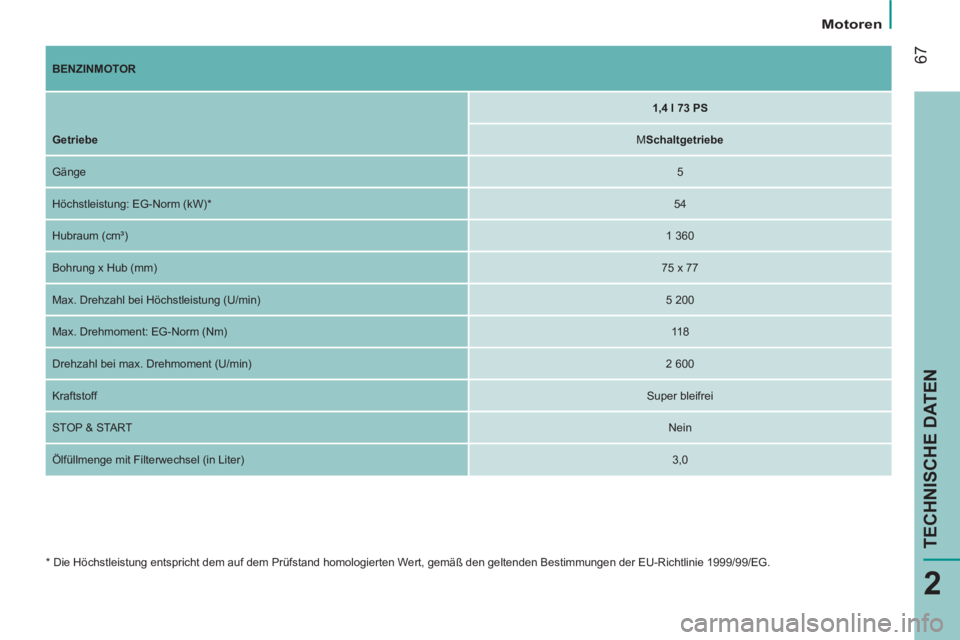

BENZINMOTOR





1,4 l
73

PS



Getriebe
M

Schaltgetriebe


Gänge

5
Höchstleistung: EG-Norm (kW) *

54
Hubraum (cm³)

1 360
Bohrung x Hub (mm)

75 x 77
Max. Drehzahl bei Höchstleistung (U/min)

5 200
Max. Drehmoment: EG-Norm (Nm)

118
Drehzahl bei max. Drehmoment (U/min)

2 600
Kraftstoff

Super bleifrei
STOP & START

Nein
Ölfüllmenge mit Filterwechsel (in Liter)

3,0


* Die Höchstleistung entspricht dem auf dem Prüfstand homologierten Wert, gemäß den geltenden Bestimmungen der EU-Richtlinie 1999/99/EG.

68


Gewichte

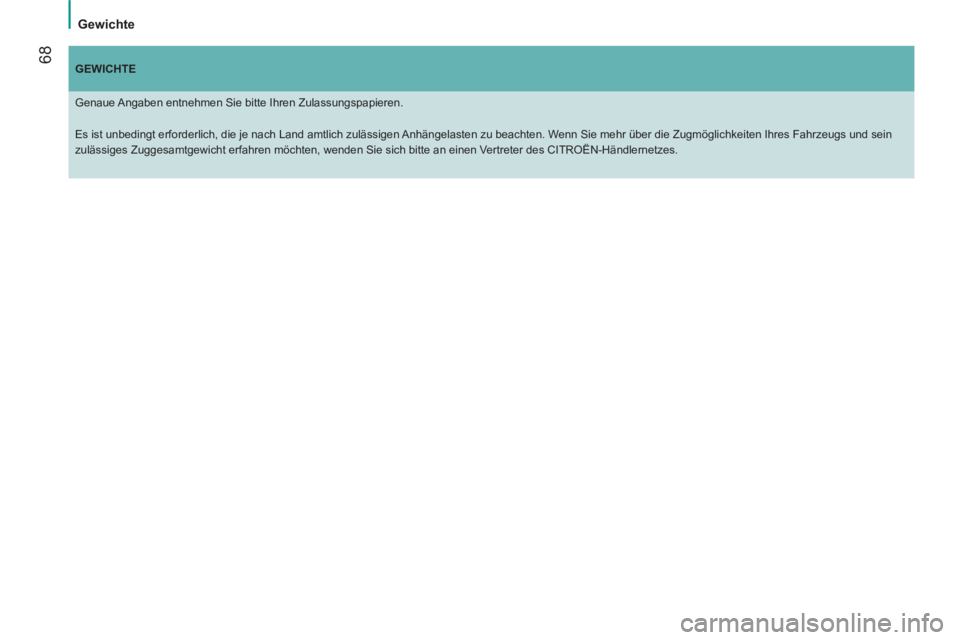

GEWICHTE


Genaue Angaben entnehmen Sie bitte Ihren Zulassungspapieren.
Es ist unbedingt erforderlich, die je nach Land amtlich zulässigen Anhängelasten zu beachten. Wenn Sie mehr über die Zugmöglichkeiten Ihres Fahrzeugs und sein
zulässiges Zuggesamtgewicht erfahren möchten, wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes.
