CITROEN NEMO 2014 Betriebsanleitungen (in German)

29
1

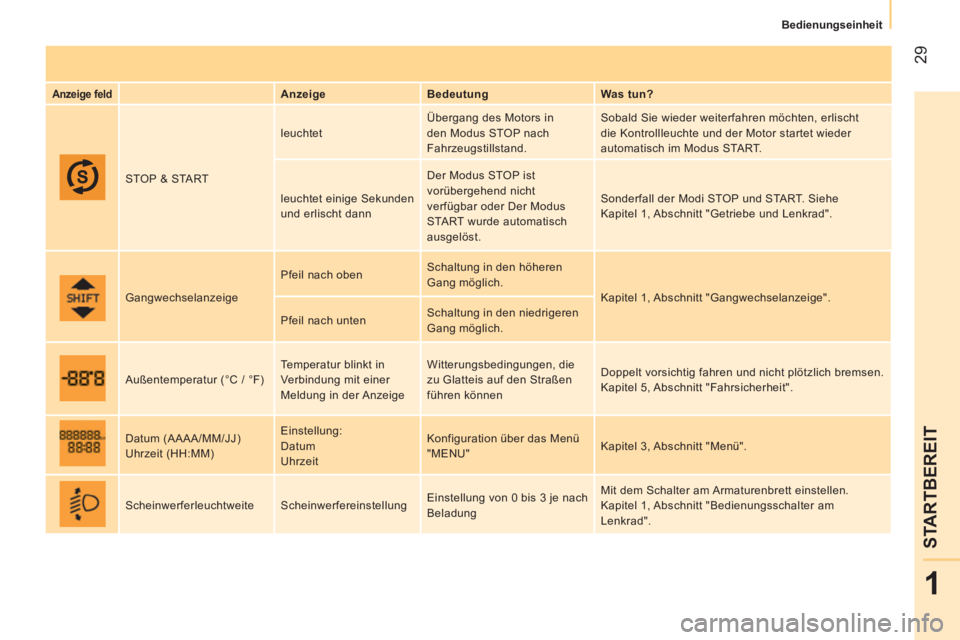

STARTBEREIT



Bedienungseinheit



Anzeige
feld


Anzeige
Bedeutung
Was tun?
STOP & START leuchtet Übergang des Motors in
den Modus STOP nach
Fahrzeugstillstand. Sobald Sie wieder weiterfahren möchten, erlischt
die Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
leuchtet einige Sekunden
und erlischt dann Der Modus STOP ist
vorübergehend nicht
verfügbar oder Der Modus
START wurde automatisch
ausgelöst. Sonderfall der Modi STOP und START. Siehe
Kapitel 1, Abschnitt "Getriebe und Lenkrad".
Gangwechselanzeige Pfeil nach oben Schaltung in den höheren
Gang möglich.
Kapitel 1, Abschnitt "Gangwechselanzeige".
Pfeil nach unten Schaltung in den niedrigeren
Gang möglich.
Außentemperatur (°C / °F) Temperatur blinkt in
Verbindung mit einer
Meldung in der Anzeige Witterungsbedingungen, die
zu Glatteis auf den Straßen
führen können Doppelt vorsichtig fahren und nicht plötzlich bremsen.
Kapitel 5, Abschnitt "Fahrsicherheit".
Datum (AAAA/MM/JJ)
Uhrzeit (HH:MM) Einstellung:
Datum
Uhrzeit


Konfiguration über das Menü
"MENU" Kapitel 3, Abschnitt "Menü".
Scheinwerferleuchtweite Scheinwerfereinstellung Einstellung von 0 bis 3 je nach
Beladung Mit dem Schalter am Armaturenbrett einstellen.
Kapitel 1, Abschnitt "Bedienungsschalter am
Lenkrad".

30



Bedienungseinheit

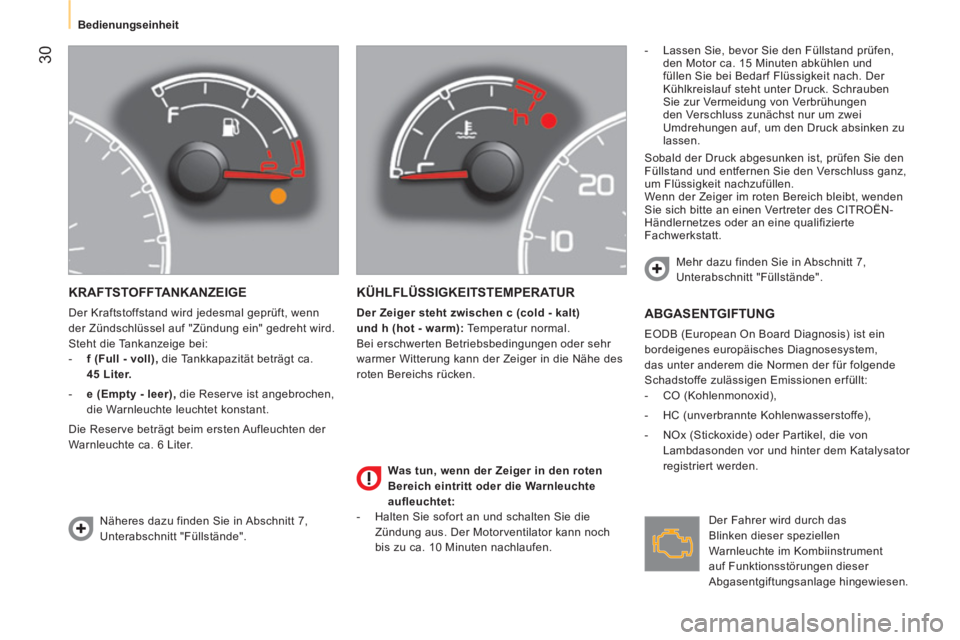

KRAFTSTOFFTANKANZEIGE

Der Kraftstoffstand wird jedesmal geprüft, wenn
der Zündschlüssel auf "Zündung ein" gedreht wird.
Steht die Tankanzeige bei:


- f

(Full - voll),
die Tankkapazität beträgt ca.
45 Liter.

- e

(Empty - leer),
die Reserve ist angebrochen,
die Warnleuchte leuchtet konstant.
Die Reserve beträgt beim ersten Aufleuchten der
Warnleuchte ca. 6 Liter.

KÜHLFLÜSSIGKEITSTEMPERATUR


Der Zeiger steht zwischen c (cold - kalt)
und h (hot - warm):
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder sehr
warmer Witterung kann der Zeiger in die Nähe des
roten Bereichs rücken.
- Lassen Sie, bevor Sie den Füllstand prüfen,
den Motor ca. 15 Minuten abkühlen und
füllen Sie bei Bedarf Flüssigkeit nach. Der
Kühlkreislauf steht unter Druck. Schrauben
Sie zur Vermeidung von Verbrühungen
den Verschluss zunächst nur um zwei
Umdrehungen auf, um den Druck absinken zu
lassen.
Sobald der Druck abgesunken ist, prüfen Sie den
Füllstand und entfernen Sie den Verschluss ganz,
um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, wenden
Sie sich bitte an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. ABGASENTGIFTUNG

EODB (European On Board Diagnosis) ist ein
bordeigenes europäisches Diagnosesystem,
das unter anderem die Normen der für folgende
Schadstoffe zulässigen Emissionen erfüllt:


- CO (Kohlenmonoxid),

- HC (unverbrannte Kohlenwasserstoffe),

- NOx (Stickoxide) oder Partikel, die von
Lambdasonden vor und hinter dem Katalysator
registriert werden.
Näheres dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände". Mehr dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände".
Der Fahrer wird durch das
Blinken dieser speziellen
Warnleuchte im Kombiinstrument
auf Funktionsstörungen dieser
Abgasentgiftungsanlage hingewiesen.
Was tun, wenn der Zeiger in den roten
Bereich eintritt oder die Warnleuchte
aufleuchtet:


- Halten Sie sofort an und schalten Sie die
Zündung aus. Der Motorventilator kann noch
bis zu ca. 10 Minuten nachlaufen.

31
1
STARTBEREIT



Bedienungseinheit

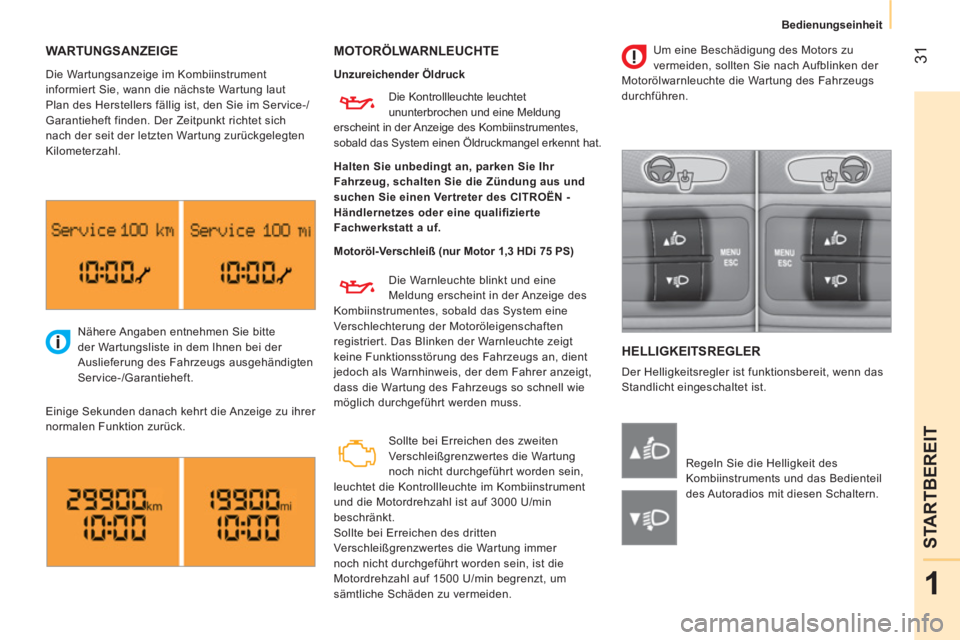

WARTUNGSANZEIGE

MOTORÖLWARNLEUCHTE

HELLIGKEITSREGLER

Der Helligkeitsregler ist funktionsbereit, wenn das
Standlicht eingeschaltet ist. Nähere Angaben entnehmen Sie bitte
der Wartungsliste in dem Ihnen bei der
Auslieferung des Fahrzeugs ausgehändigten
Service-/Garantieheft.
Einige Sekunden danach kehrt die Anzeige zu ihrer
normalen Funktion zurück.
Regeln Sie die Helligkeit des
Kombiinstruments und das Bedienteil
des Autoradios mit diesen Schaltern.
Die Wartungsanzeige im Kombiinstrument
informiert Sie, wann die nächste Wartung laut
Plan des Herstellers fällig ist, den Sie im Service-/
Garantieheft finden. Der Zeitpunkt richtet sich
nach der seit der letzten Wartung zurückgelegten
Kilometerzahl.
Unzureichender Öldruck

Motoröl-Verschleiß (nur Motor 1,3 HDi 75 PS)

Die Kontrollleuchte leuchtet
ununterbrochen und eine Meldung
erscheint in der Anzeige des Kombiinstrumentes,
sobald das System einen Öldruckmangel erkennt hat.
Die Warnleuchte blinkt und eine
Meldung erscheint in der Anzeige des
Kombiinstrumentes, sobald das System eine
Verschlechterung der Motoröleigenschaften
registriert. Das Blinken der Warnleuchte zeigt
keine Funktionsstörung des Fahrzeugs an, dient
jedoch als Warnhinweis, der dem Fahrer anzeigt,
dass die Wartung des Fahrzeugs so schnell wie
möglich durchgeführt werden muss.
Sollte bei Erreichen des zweiten
Verschleißgrenzwertes die Wartung
noch nicht durchgeführt worden sein,
leuchtet die Kontrollleuchte im Kombiinstrument
und die Motordrehzahl ist auf 3000 U/min
beschränkt.
Sollte bei Erreichen des dritten
Verschleißgrenzwertes die Wartung immer
noch nicht durchgeführt worden sein, ist die
Motordrehzahl auf 1500 U/min begrenzt, um
sämtliche Schäden zu vermeiden. Um eine Beschädigung des Motors zu
vermeiden, sollten Sie nach Aufblinken der
Motorölwarnleuchte die Wartung des Fahrzeugs
durchführen.

Halten Sie unbedingt an, parken Sie Ihr
Fahrzeug, schalten Sie die Zündung aus und
suchen Sie einen Vertreter des CITROËN -
Händlernetzes oder eine qualifizierte
Fachwerkstatt a uf
.

32

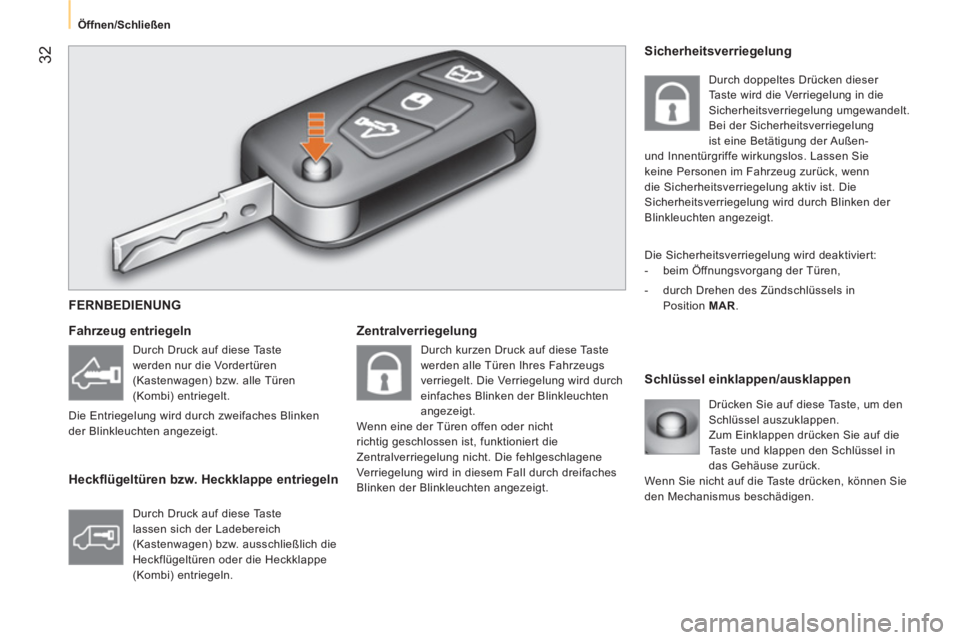

Öffnen/Schließen



Zentralverriegelung

Schlüssel einklappen/ausklappen
Fahrzeug entriegeln

Heckflügeltüren bzw. Heckklappe entriegeln

Drücken Sie auf diese Taste, um den
Schlüssel auszuklappen.
Zum Einklappen drücken Sie auf die
Taste und klappen den Schlüssel in
das Gehäuse zurück.
Wenn Sie nicht auf die Taste drücken, können Sie
den Mechanismus beschädigen.


Sicherheitsverriegelung

Die Sicherheitsverriegelung wird deaktiviert:


- beim Öffnungsvorgang der Türen,

- durch Drehen des Zündschlüssels in
Position MAR.


FERNBEDIENUNG

Durch Druck auf diese Taste
werden nur die Vordertüren
(Kastenwagen) bzw. alle Türen
(Kombi) entriegelt.
Die Entriegelung wird durch zweifaches Blinken
der Blinkleuchten angezeigt.

Durch Druck auf diese Taste
lassen sich der Ladebereich
(Kastenwagen) bzw. ausschließlich die
Heckflügeltüren oder die Heckklappe
(Kombi) entriegeln.
Durch kurzen Druck auf diese Taste
werden alle Türen Ihres Fahrzeugs
verriegelt. Die Verriegelung wird durch
einfaches Blinken der Blinkleuchten
angezeigt.
Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht. Die fehlgeschlagene
Verriegelung wird in diesem Fall durch dreifaches
Blinken der Blinkleuchten angezeigt. Durch doppeltes Drücken dieser
Taste wird die Verriegelung in die
Sicherheitsverriegelung umgewandelt.
Bei der Sicherheitsverriegelung
ist eine Betätigung der Außen-
und Innentürgriffe wirkungslos. Lassen Sie
keine Personen im Fahrzeug zurück, wenn
die Sicherheitsverriegelung aktiv ist. Die
Sicherheitsverriegelung wird durch Blinken der
Blinkleuchten angezeigt.

33
1
STARTBEREIT
Öffnen/Schließen

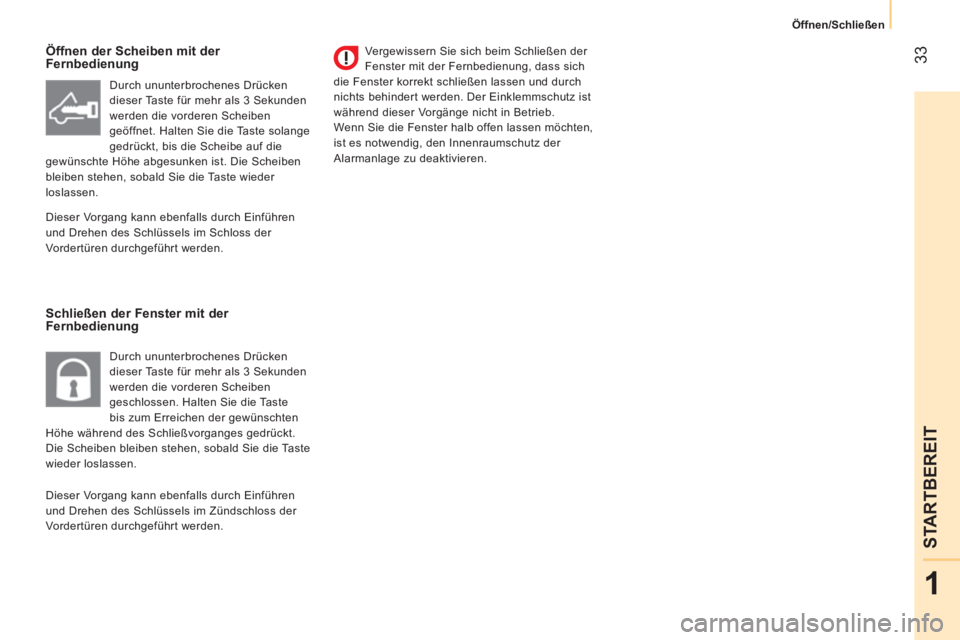

Öffnen der Scheiben mit der
Fernbedienung

Schließen der Fenster mit der
Fernbedienung
Vergewissern Sie sich beim Schließen der
Fenster mit der Fernbedienung, dass sich
die Fenster korrekt schließen lassen und durch
nichts behindert werden. Der Einklemmschutz ist
während dieser Vorgänge nicht in Betrieb.
Wenn Sie die Fenster halb offen lassen möchten,
ist es notwendig, den Innenraumschutz der
Alarmanlage zu deaktivieren.
Durch ununterbrochenes Drücken
dieser Taste für mehr als 3 Sekunden
werden die vorderen Scheiben
geöffnet. Halten Sie die Taste solange
gedrückt, bis die Scheibe auf die
gewünschte Höhe abgesunken ist. Die Scheiben
bleiben stehen, sobald Sie die Taste wieder
loslassen.
Dieser Vorgang kann ebenfalls durch Einführen
und Drehen des Schlüssels im Zündschloss der
Vordertüren durchgeführt werden. Dieser Vorgang kann ebenfalls durch Einführen
und Drehen des Schlüssels im Schloss der
Vordertüren durchgeführt werden.
Durch ununterbrochenes Drücken
dieser Taste für mehr als 3 Sekunden
werden die vorderen Scheiben
geschlossen. Halten Sie die Taste
bis zum Erreichen der gewünschten
Höhe während des Schließvorganges gedrückt.
Die Scheiben bleiben stehen, sobald Sie die Taste
wieder loslassen.

34



Öffnen/Schließen

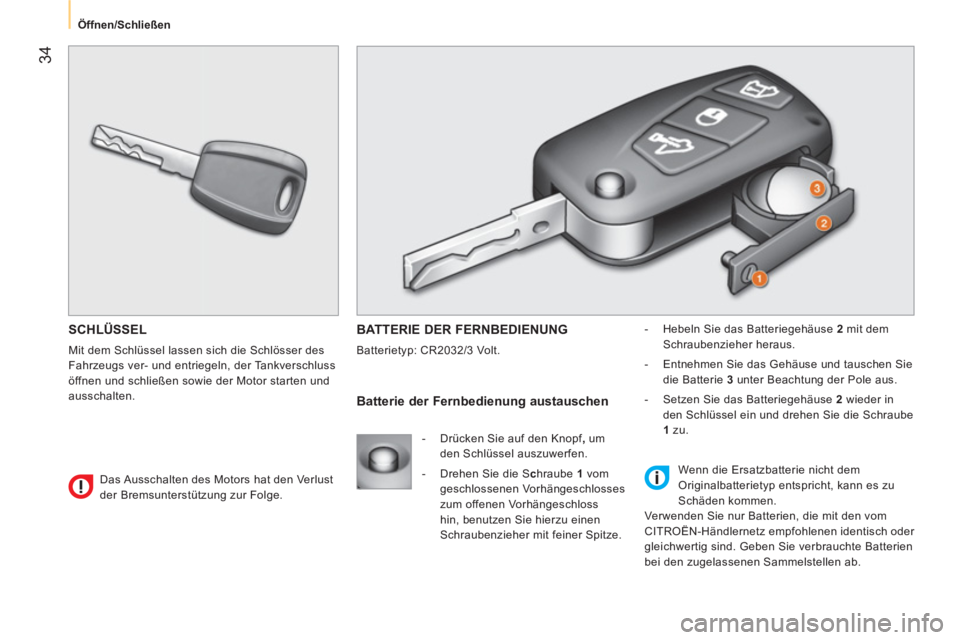

SCHLÜSSEL

Mit dem Schlüssel lassen sich die Schlösser des
Fahrzeugs ver- und entriegeln, der Tankverschluss
öffnen und schließen sowie der Motor starten und
ausschalten.
BATTERIE DER FERNBEDIENUNG

Batterietyp: CR2032/3 Volt.
- Hebeln Sie das Batteriegehäuse 2 mit dem
Schraubenzieher heraus.

- Entnehmen Sie das Gehäuse und tauschen Sie
die
Batterie 3 unter Beachtung
der Pole aus.

- Setzen Sie das Batteriegehäuse 2 wieder in
den Schlüssel ein und drehen Sie die Schraube
1 zu .


Batterie der Fernbedienung austauschen

Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es zu
Schäden kommen.
Verwenden Sie nur Batterien, die mit den vom
CITROËN -Händlernetz empfohlenen identisch oder
gleichwertig sind. Geben Sie verbrauchte Batterien
bei den zugelassenen Sammelstellen ab.

- Drücken Sie auf den Knopf , um
den Schlüssel auszuwerfen.

- Drehen Sie die Schraube 1 vom
geschlossenen
Vorhängeschlosses
zum offenen Vorhängeschloss
hin, benutzen Sie hierzu einen
Schraubenzieher mit feiner Spitze.
Das Ausschalten des Motors hat den Verlust
der Bremsunterstützung zur Folge.

35
1
STARTBEREIT
Öffnen/Schließen

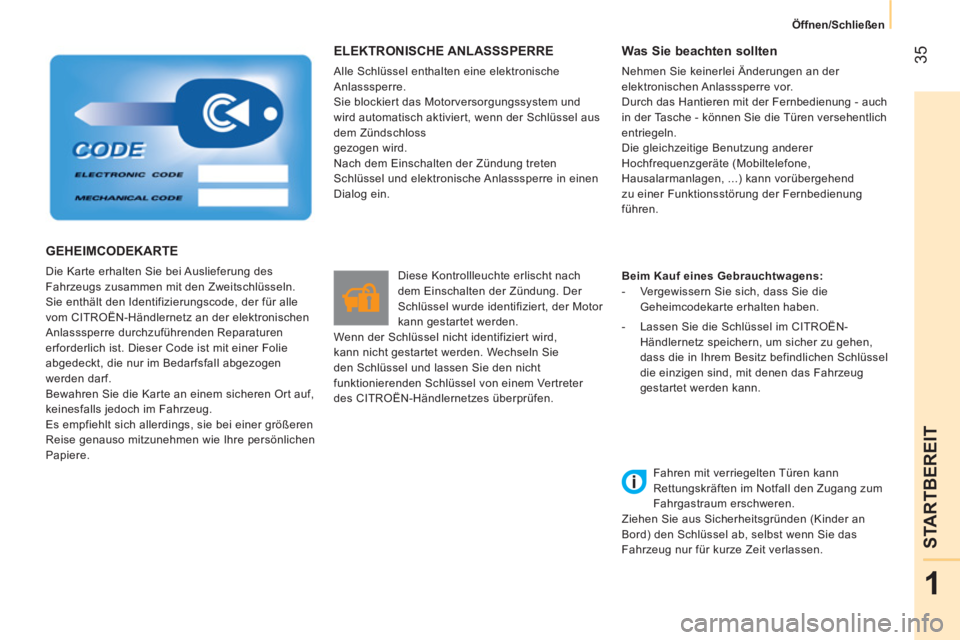

ELEKTRONISCHE ANLASSSPERRE

Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und
wird automatisch aktiviert, wenn der Schlüssel aus
dem Zündschloss
gezogen wird.
Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in einen
Dialog ein.

Diese Kontrollleuchte erlischt nach
dem Einschalten der Zündung. Der
Schlüssel wurde identifiziert, der Motor
kann gestartet werden.
Wenn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel von einem Vertreter
des CITROËN-Händlernetzes überprüfen.

Was Sie beachten sollten

Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.
Durch das Hantieren mit der Fernbedienung - auch
in der Tasche - können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend
zu einer Funktionsstörung der Fernbedienung
führen.

Beim Kauf eines Gebrauchtwagens:


- Vergewissern Sie sich, dass Sie die
Geheimcodekarte erhalten haben.

- Lassen Sie die Schlüssel im CITROËN-
Händlernetz speichern, um sicher zu gehen,
dass die in Ihrem Besitz befindlichen Schlüssel
die einzigen sind, mit denen das Fahrzeug
gestartet werden kann.

GEHEIMCODEKARTE

Die Karte erhalten Sie bei Auslieferung des
Fahrzeugs zusammen mit den Zweitschlüsseln.
Sie enthält den Identifizierungscode, der für alle
vom CITROËN-Händlernetz an der elektronischen
Anlasssperre durchzuführenden Reparaturen
erforderlich ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren Ort auf,
keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer größeren
Reise genauso mitzunehmen wie Ihre persönlichen
Papiere.
Fahren mit verriegelten Türen kann
Rettungskräften im Notfall den Zugang zum
Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder an
Bord) den Schlüssel ab, selbst wenn Sie das
Fahrzeug nur für kurze Zeit verlassen.

36



Öffnen/Schließen

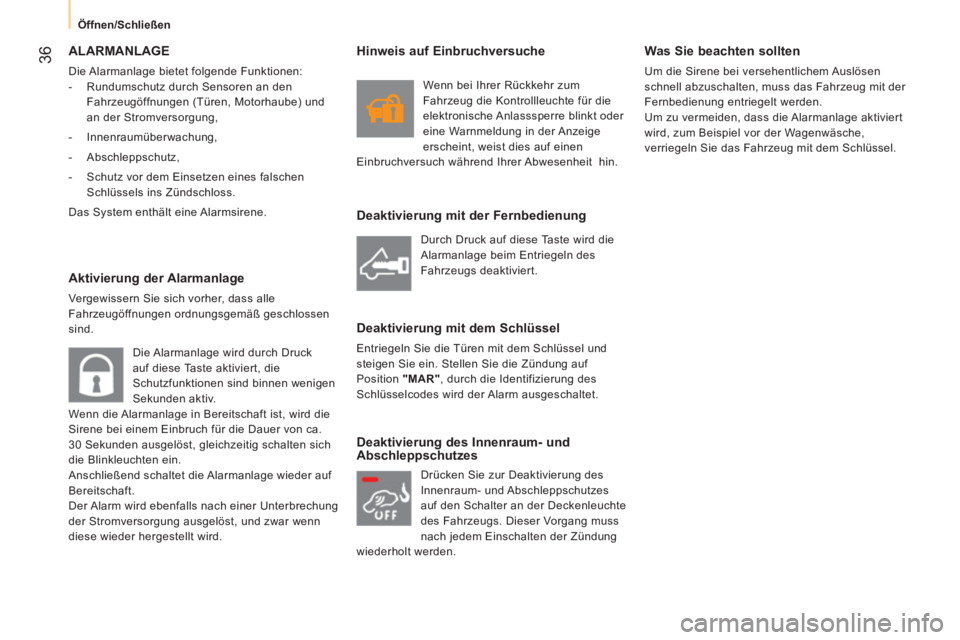

ALARMANLAGE

Die Alarmanlage bietet folgende Funktionen:


- Rundumschutz durch Sensoren an den
Fahrzeugöffnungen (Türen, Motorhaube) und
an der Stromversorgung,

- Innenraumüberwachung,

- Abschleppschutz,

- Schutz vor dem Einsetzen eines falschen
Schlüssels ins Zündschloss.
Das System enthält eine Alarmsirene.


Aktivierung der Alarmanlage

Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen ordnungsgemäß geschlossen
sind.
Die Alarmanlage wird durch Druck
auf diese Taste aktiviert, die
Schutzfunktionen sind binnen wenigen
Sekunden aktiv.
Wenn die Alarmanlage in Bereitschaft ist, wird die
Sirene bei einem Einbruch für die Dauer von ca.
30 Sekunden ausgelöst, gleichzeitig schalten sich
die Blinkleuchten ein.
Anschließend schaltet die Alarmanlage wieder auf
Bereitschaft.
Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und zwar wenn
diese wieder hergestellt wird.


Deaktivierung mit der Fernbedienung

Deaktivierung mit dem Schlüssel

Entriegeln Sie die Türen mit dem Schlüssel und
steigen Sie ein. Stellen Sie die Zündung auf
Position "MAR", durch die Identifizierung des
Schlüsselcodes wird der Alarm ausgeschaltet.


Deaktivierung des Innenraum- und
Abschleppschutzes
Was Sie beachten sollten

Um die Sirene bei versehentlichem Auslösen
schnell abzuschalten, muss das Fahrzeug mit der
Fernbedienung entriegelt werden.
Um zu vermeiden, dass die Alarmanlage aktiviert
wird, zum Beispiel vor der Wagenwäsche,
verriegeln Sie das Fahrzeug mit dem Schlüssel.
Durch Druck auf diese Taste wird die
Alarmanlage beim Entriegeln des
Fahrzeugs deaktiviert.


Hinweis auf Einbruchversuche

Wenn bei Ihrer Rückkehr zum
Fahrzeug die Kontrollleuchte für die
elektronische Anlasssperre blinkt oder
eine Warnmeldung in der Anzeige
erscheint, weist dies auf einen
Einbruchversuch während Ihrer Abwesenheit hin.
Drücken Sie zur Deaktivierung des
Innenraum- und Abschleppschutzes
auf den Schalter an der Deckenleuchte
des Fahrzeugs. Dieser Vorgang muss
nach jedem Einschalten der Zündung
wiederholt werden.

37
1
STARTBEREIT
Öffnen/Schließen

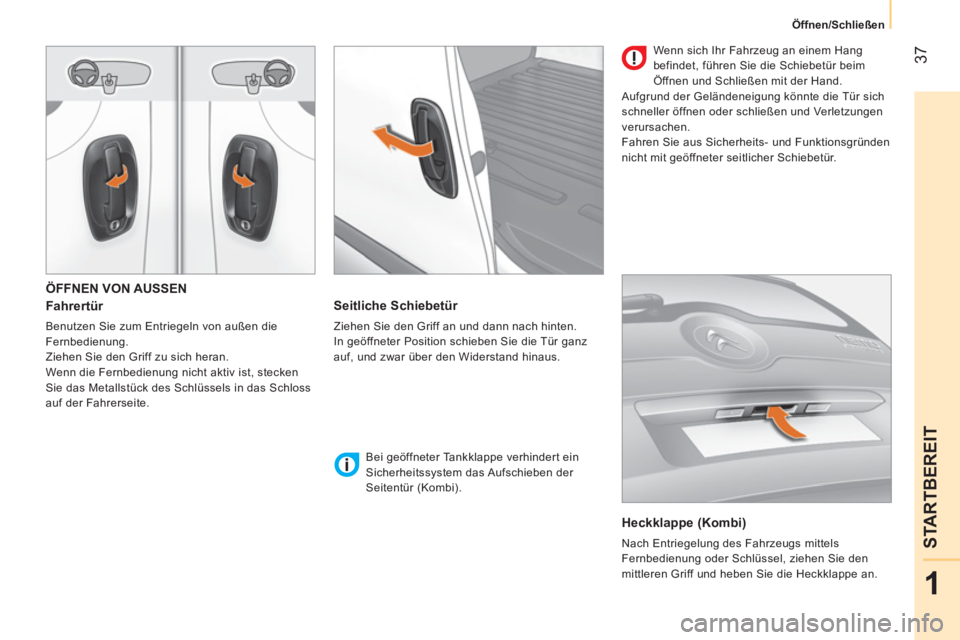

ÖFFNEN VON AUSSEN


Fahrertür

Benutzen Sie zum Entriegeln von außen die
Fernbedienung.
Ziehen Sie den Griff zu sich heran.
Wenn die Fernbedienung nicht aktiv ist, stecken
Sie das Metallstück des Schlüssels in das Schloss
auf der Fahrerseite.


Seitliche Schiebetür

Ziehen Sie den Griff an und dann nach hinten.
In geöffneter Position schieben Sie die Tür ganz
auf, und zwar über den Widerstand hinaus.
Bei geöffneter Tankklappe verhindert ein
Sicherheitssystem das Aufschieben der
Seitentür (Kombi).

Heckklappe (Kombi)

Nach Entriegelung des Fahrzeugs mittels
Fernbedienung oder Schlüssel, ziehen Sie den
mittleren Griff und heben Sie die Heckklappe an. Wenn sich Ihr Fahrzeug an einem Hang
befindet, führen Sie die Schiebetür beim
Öffnen und Schließen mit der Hand.
Aufgrund der Geländeneigung könnte die Tür sich
schneller öffnen oder schließen und Verletzungen
verursachen.
Fahren Sie aus Sicherheits- und Funktionsgründen
nicht mit geöffneter seitlicher Schiebetür.

38



Öffnen/Schließen

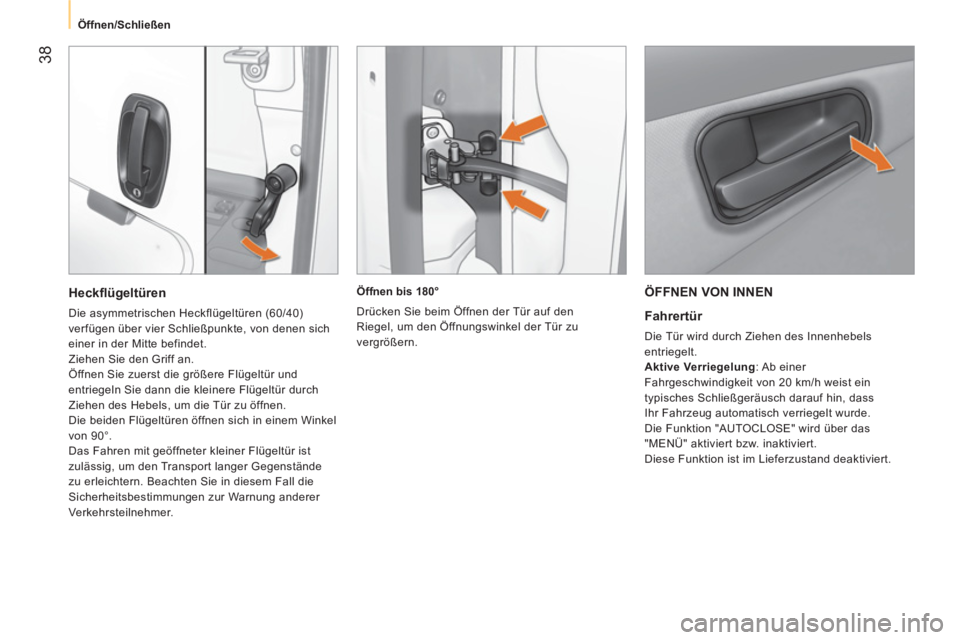

ÖFFNEN VON INNEN


Fahrertür

Die Tür wird durch Ziehen des Innenhebels
entriegelt.

Aktive Verriegelung
: Ab einer
Fahrgeschwindigkeit von 20 km/h weist ein
typisches Schließgeräusch darauf hin, dass
Ihr Fahrzeug automatisch verriegelt wurde.
Die Funktion "AUTOCLOSE" wird über das
"MENÜ" aktiviert bzw. inaktiviert.
Diese Funktion ist im Lieferzustand deaktiviert.
Öffnen bis 180°
Drücken Sie beim Öffnen der Tür auf den
Riegel, um den Öffnungswinkel der Tür zu
vergrößern.



Heckflügeltüren

Die asymmetrischen Heckflügeltüren (60/40)
verfügen über vier Schließpunkte, von denen sich
einer in der Mitte befindet.
Ziehen Sie den Griff an.
Öffnen Sie zuerst die größere Flügeltür und
entriegeln Sie dann die kleinere Flügeltür durch
Ziehen des Hebels, um die Tür zu öffnen.
Die beiden Flügeltüren öffnen sich in einem Winkel
von 90°.
Das Fahren mit geöffneter kleiner Flügeltür ist
zulässig, um den Transport langer Gegenstände
zu erleichtern. Beachten Sie in diesem Fall die
Sicherheitsbestimmungen zur Warnung anderer
Verkehrsteilnehmer.
