Page 41 of 192
39
1
STARTBEREIT
Öffnen/Schließen
Was Sie beachten sollten
Achten Sie beim Öffnen darauf, dass die Führung
im Bodenblech nicht blockiert wird und die Tür
ungehindert verschoben werden kann.
Achten Sie darauf, den Verkehr nicht zu behindern.
Laderaum

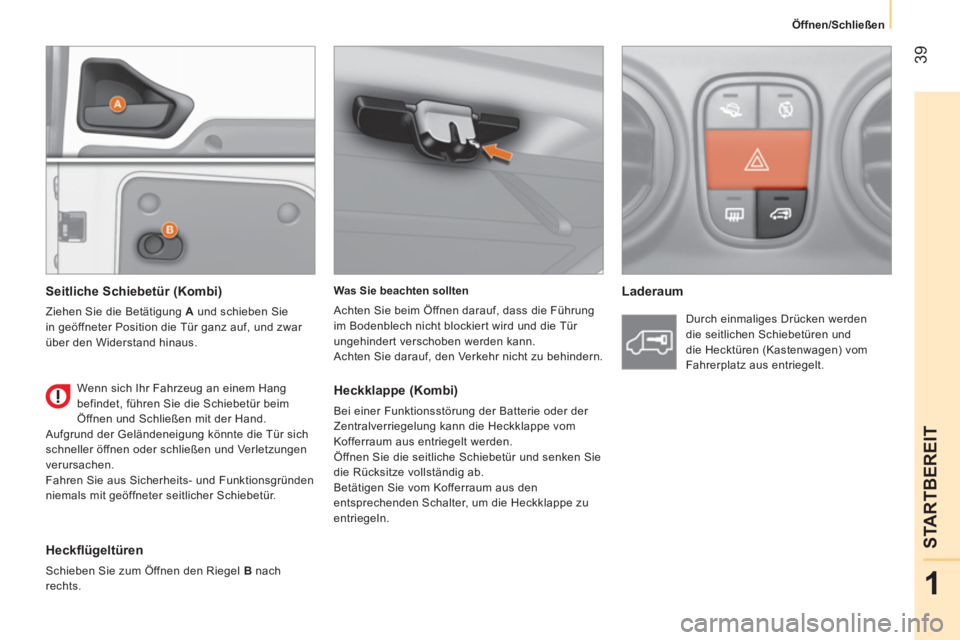

Seitliche Schiebetür (Kombi)
Ziehen Sie die Betätigung A
und schieben Sie
in geöffneter Position die Tür ganz auf, und zwar
über den Widerstand hinaus.
Heckflügeltüren
Schieben Sie zum Öffnen den Riegel B
nach
rechts. Wenn sich Ihr Fahrzeug an einem Hang
befindet, führen Sie die Schiebetür beim
Öffnen und Schließen mit der Hand.
Aufgrund der Geländeneigung könnte die Tür sich
schneller öffnen oder schließen und Verletzungen
verursachen.
Fahren Sie aus Sicherheits- und Funktionsgründen
niemals mit geöffneter seitlicher Schiebetür. Durch einmaliges Drücken werden
die seitlichen Schiebetüren und
die Hecktüren (Kastenwagen) vom
Fahrerplatz aus entriegelt.
Heckklappe (Kombi)
Bei einer Funktionsstörung der Batterie oder der
Zentralverriegelung kann die Heckklappe vom
Kofferraum aus entriegelt werden.
Öffnen Sie die seitliche Schiebetür und senken Sie
die Rücksitze vollständig ab.
Betätigen Sie vom Kofferraum aus den
entsprechenden Schalter, um die Heckklappe zu
entriegeln.
Page 42 of 192
40
Öffnen/Schließen

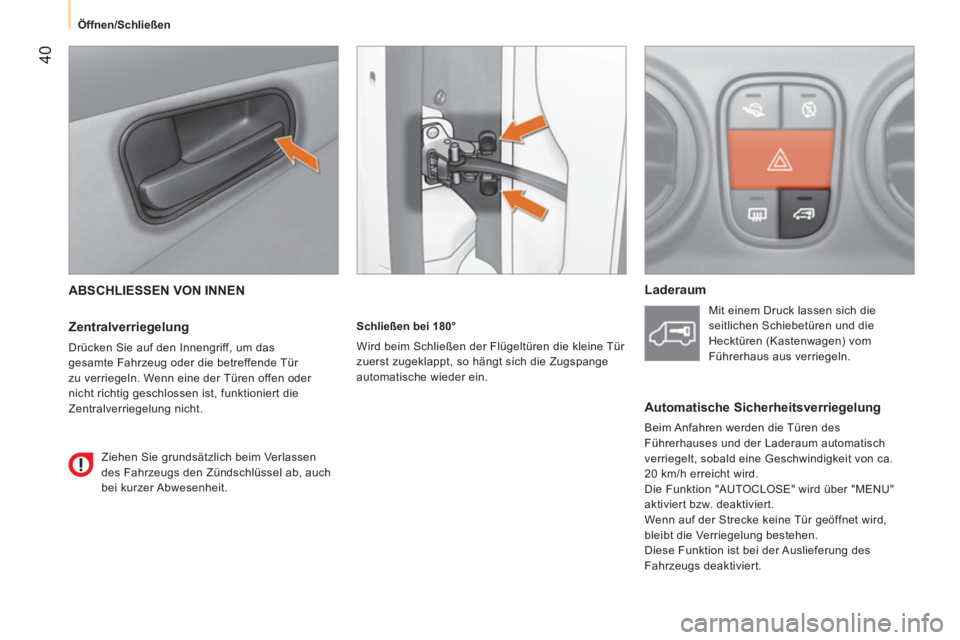

ABSCHLIESSEN VON INNEN
Zentralverriegelung
Drücken Sie auf den Innengriff, um das
gesamte Fahrzeug oder die betreffende Tür
zu verriegeln. Wenn eine der Türen offen oder
nicht richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Ziehen Sie grundsätzlich beim Verlassen
des Fahrzeugs den Zündschlüssel ab, auch
bei kurzer Abwesenheit.
Schließen bei 180°
Wird beim Schließen der Flügeltüren die kleine Tür
zuerst zugeklappt, so hängt sich die Zugspange
automatische wieder ein.
Laderaum
Mit einem Druck lassen sich die
seitlichen Schiebetüren und die
Hecktüren (Kastenwagen) vom
Führerhaus aus verriegeln.
Automatische Sicherheitsverriegelung
Beim Anfahren werden die Türen des
Führerhauses und der Laderaum automatisch
verriegelt, sobald eine Geschwindigkeit von ca.
20 km/h erreicht wird.
Die Funktion "AUTOCLOSE" wird über "MENU"
aktiviert bzw. deaktiviert.
Wenn auf der Strecke keine Tür geöffnet wird,
bleibt die Verriegelung bestehen.
Diese Funktion ist bei der Auslieferung des
Fahrzeugs deaktiviert.
Page 43 of 192
41
1
STARTBEREIT
Öffnen/Schließen

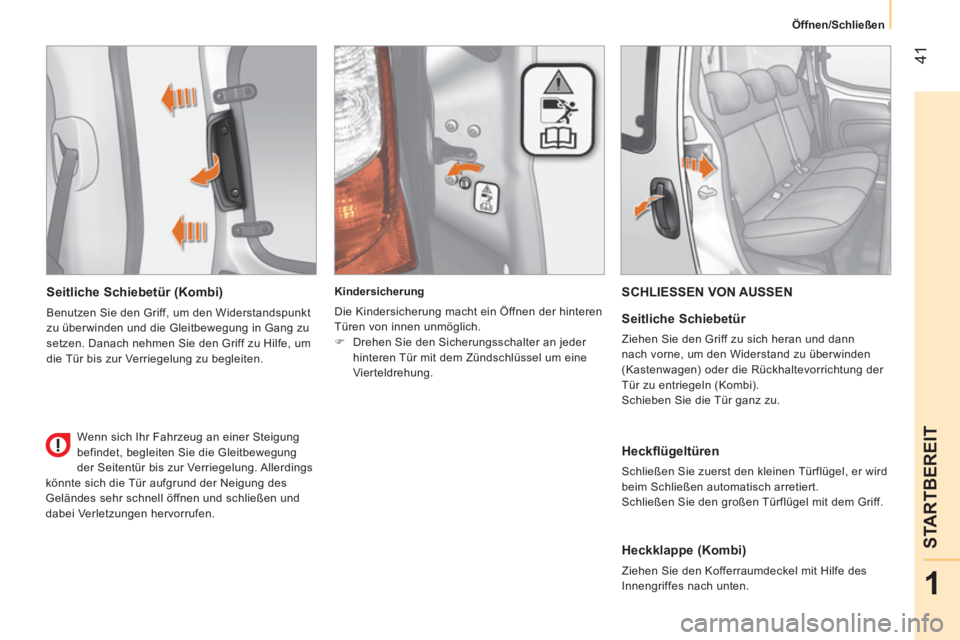

Seitliche Schiebetür (Kombi)
Benutzen Sie den Griff, um den Widerstandspunkt
zu überwinden und die Gleitbewegung in Gang zu
setzen. Danach nehmen Sie den Griff zu Hilfe, um
die Tür bis zur Verriegelung zu begleiten.
Kindersicherung
Die Kindersicherung macht ein Öffnen der hinteren
Türen von innen unmöglich.
) Drehen Sie den Sicherungsschalter an jeder
hinteren Tür mit dem Zündschlüssel um eine
Vierteldrehung.
SCHLIESSEN VON AUSSEN
Seitliche Schiebetür
Ziehen Sie den Griff zu sich heran und dann
nach vorne, um den Widerstand zu überwinden
(Kastenwagen) oder die Rückhaltevorrichtung der
Tür zu entriegeln (Kombi).
Schieben Sie die Tür ganz zu.
Heckflügeltüren
Schließen Sie zuerst den kleinen Türflügel, er wird
beim Schließen automatisch arretiert.
Schließen Sie den großen Türflügel mit dem Griff.
Heckklappe (Kombi)
Ziehen Sie den Kofferraumdeckel mit Hilfe des
Innengriffes nach unten.
Wenn sich Ihr Fahrzeug an einer Steigung
befindet, begleiten Sie die Gleitbewegung
der Seitentür bis zur Verriegelung. Allerdings
könnte sich die Tür aufgrund der Neigung des
Geländes sehr schnell öffnen und schließen und
dabei Verletzungen hervorrufen.
Page 44 of 192
42
Bedienungsschalter am Lenkrad

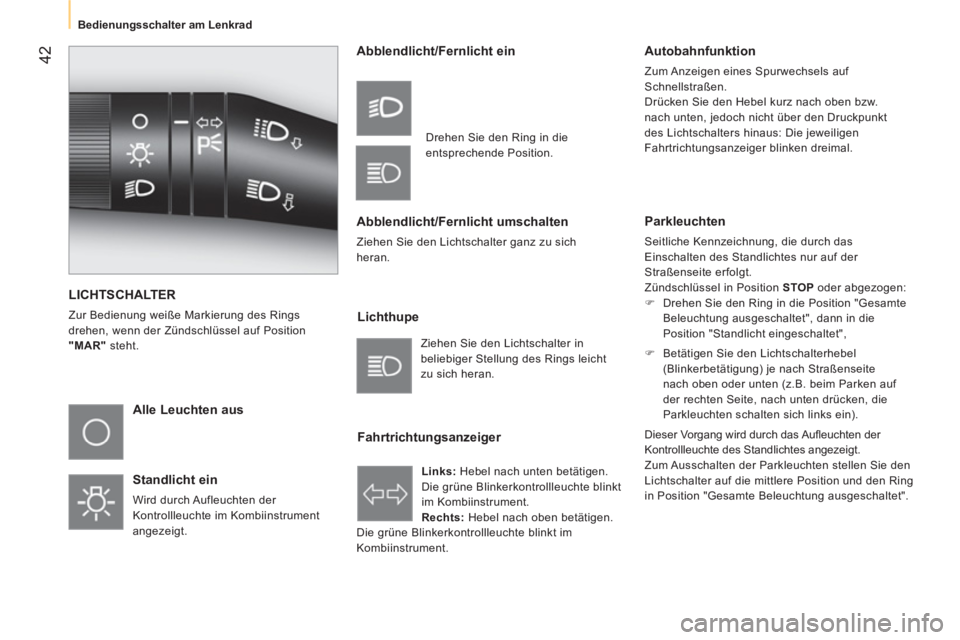

LICHTSCHALTER
Zur Bedienung weiße Markierung des Rings
drehen, wenn der Zündschlüssel auf Position
"MAR" steht.
Alle Leuchten aus
Standlicht ein
Wird durch Aufleuchten der
Kontrollleuchte im Kombiinstrument
angezeigt.
Abblendlicht/Fernlicht ein
Abblendlicht/Fernlicht umschalten
Ziehen Sie den Lichtschalter ganz zu sich
heran.
Lichthupe
Fahrtrichtungsanzeiger
Autobahnfunktion
Zum Anzeigen eines Spurwechsels auf
Schnellstraßen.
Drücken Sie den Hebel kurz nach oben bzw.
nach unten, jedoch nicht über den Druckpunkt
des Lichtschalters hinaus: Die jeweiligen
Fahrtrichtungsanzeiger blinken dreimal.
Ziehen Sie den Lichtschalter in
beliebiger Stellung des Rings leicht
zu sich heran.
Links: Hebel nach unten betätigen.
Die grüne Blinkerkontrollleuchte blinkt
im Kombiinstrument.
Rechts: Hebel nach oben betätigen.
Die grüne Blinkerkontrollleuchte blinkt im
Kombiinstrument. Drehen Sie den Ring in die
entsprechende Position.
Parkleuchten
Seitliche Kennzeichnung, die durch das
Einschalten des Standlichtes nur auf der
Straßenseite erfolgt.
Zündschlüssel in Position STOP
oder abgezogen:
)
Drehen Sie den Ring in die Position "Gesamte
Beleuchtung ausgeschaltet", dann in die
Position "Standlicht eingeschaltet",
)
Betätigen Sie den Lichtschalterhebel
(Blinkerbetätigung) je nach Straßenseite
nach oben oder unten (z.B. beim Parken auf
der rechten Seite, nach unten drücken, die
Parkleuchten schalten sich links ein).
Dieser Vorgang wird durch das Aufl euchten der
Kontrollleuchte des Standlichtes angezeigt.
Zum Ausschalten der Parkleuchten stellen Sie den
Lichtschalter auf die mittlere Position und den Ring
in Position "Gesamte Beleuchtung ausgeschaltet".
Page 45 of 192
43
1
STARTBEREIT
Bedienungsschalter am Lenkrad

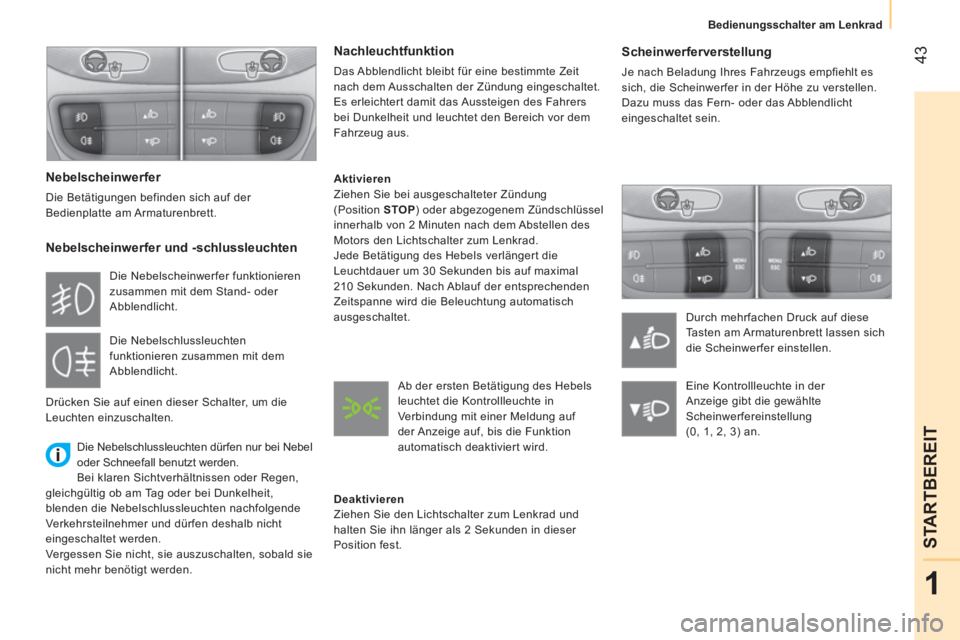

Scheinwerferverstellung
Je nach Beladung Ihres Fahrzeugs empfiehlt es
sich, die Scheinwerfer in der Höhe zu verstellen.
Dazu muss das Fern- oder das Abblendlicht
eingeschaltet sein.
Durch mehrfachen Druck auf diese
Tasten am Armaturenbrett lassen sich
die Scheinwerfer einstellen.
Nebelscheinwerfer
Die Betätigungen befinden sich auf der
Bedienplatte am Armaturenbrett.
Nebelscheinwerfer und -schlussleuchten
Die Nebelschlussleuchten dürfen nur bei Nebel
oder Schneefall benutzt werden.
Bei klaren Sichtverhältnissen oder Regen,
gleichgültig ob am Tag oder bei Dunkelheit,
blenden die Nebelschlussleuchten nachfolgende
Verkehrsteilnehmer und dürfen deshalb nicht
eingeschaltet werden.
Vergessen Sie nicht, sie auszuschalten, sobald sie
nicht mehr benötigt werden.
Nachleuchtfunktion
Das Abblendlicht bleibt für eine bestimmte Zeit
nach dem Ausschalten der Zündung eingeschaltet.
Es erleichtert damit das Aussteigen des Fahrers
bei Dunkelheit und leuchtet den Bereich vor dem
Fahrzeug aus.
Aktivieren
Ziehen Sie bei ausgeschalteter Zündung
(Position STOP) oder abgezogenem Zündschlüssel
innerhalb von 2 Minuten nach dem Abstellen des
Motors den Lichtschalter zum Lenkrad.
Jede Betätigung des Hebels verlängert die
Leuchtdauer um 30 Sekunden bis auf maximal
210 Sekunden. Nach Ablauf der entsprechenden
Zeitspanne wird die Beleuchtung automatisch
ausgeschaltet.
Deaktivieren
Ziehen Sie den Lichtschalter zum Lenkrad und
halten Sie ihn länger als 2 Sekunden in dieser
Position fest. Die Nebelscheinwerfer funktionieren
zusammen mit dem Stand- oder
Abblendlicht.
Die Nebelschlussleuchten
funktionieren zusammen mit dem
Abblendlicht.
Drücken Sie auf einen dieser Schalter, um die
Leuchten einzuschalten.
Ab der ersten Betätigung des Hebels
leuchtet die Kontrollleuchte in
Verbindung mit einer Meldung auf
der Anzeige auf, bis die Funktion
automatisch deaktiviert wird. Eine Kontrollleuchte in der
Anzeige gibt die gewählte
Scheinwerfereinstellung
(0, 1, 2, 3) an.
Page 46 of 192
44
Bedienungsschalter am Lenkrad

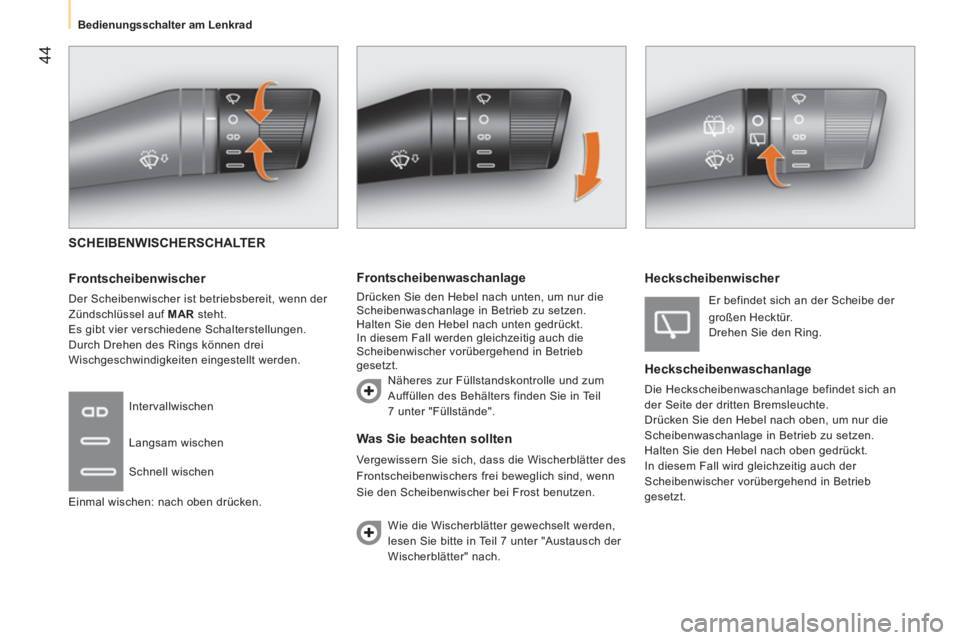

SCHEIBENWISCHERSCHALTER
Frontscheibenwischer
Der Scheibenwischer ist betriebsbereit, wenn der
Zündschlüssel auf MAR steht.
Es gibt vier verschiedene Schalterstellungen.
Durch Drehen des Rings können drei
Wischgeschwindigkeiten eingestellt werden.
Wie die Wischerblätter gewechselt werden,
lesen Sie bitte in Teil 7 unter "Austausch der
Wischerblätter" nach.
Was Sie beachten sollten
Vergewissern Sie sich, dass die Wischerblätter des
Frontscheibenwischers frei beweglich sind, wenn
Sie den Scheibenwischer bei Frost benutzen. Intervallwischen
Langsam wischen
Schnell wischen
Einmal wischen: nach oben drücken.
Frontscheibenwaschanlage
Drücken Sie den Hebel nach unten, um nur die
Scheibenwaschanlage in Betrieb zu setzen.
Halten Sie den Hebel nach unten gedrückt.
In diesem Fall werden gleichzeitig auch die
Scheibenwischer vorübergehend in Betrieb
gesetzt.
Näheres zur Füllstandskontrolle und zum
Auffüllen des Behälters finden Sie in Teil
7 unter "Füllstände".
Heckscheibenwischer
Er befindet sich an der Scheibe der
großen Hecktür.
Drehen Sie den Ring.
Heckscheibenwaschanlage
Die Heckscheibenwaschanlage befindet sich an
der Seite der dritten Bremsleuchte.
Drücken Sie den Hebel nach oben, um nur die
Scheibenwaschanlage in Betrieb zu setzen.
Halten Sie den Hebel nach oben gedrückt.
In diesem Fall wird gleichzeitig auch der
Scheibenwischer vorübergehend in Betrieb
gesetzt.
Page 47 of 192
45
1
STARTBEREIT
Bedienungsschalter am Lenkrad

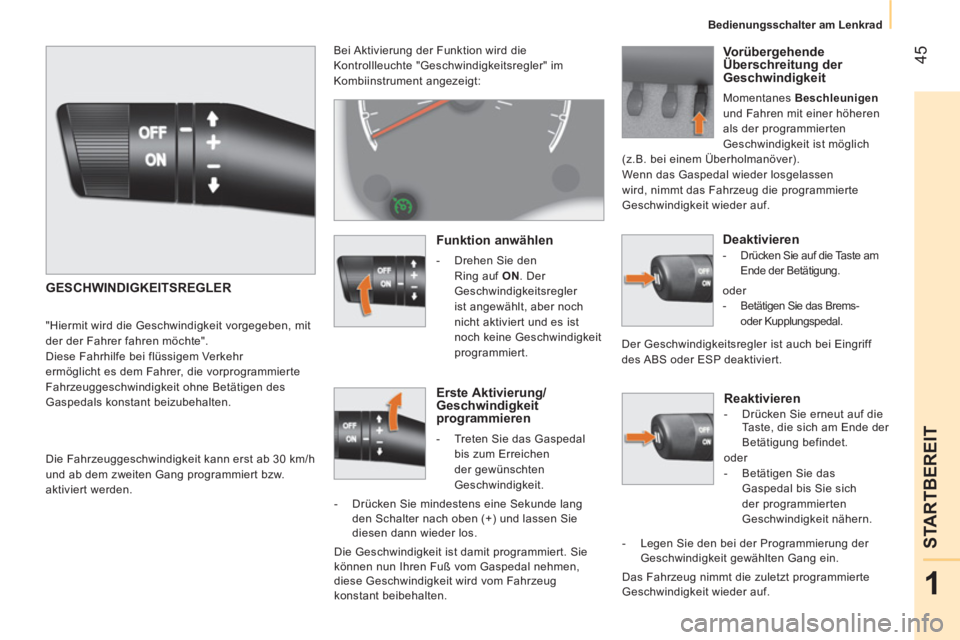

Reaktivieren
- Drücken Sie erneut auf die
Taste, die sich am Ende der
Betätigung befindet.
oder
- Betätigen Sie das
Gaspedal bis Sie sich
der programmierten
Geschwindigkeit nähern.
- Legen Sie den bei der Programmierung der
Geschwindigkeit gewählten Gang ein.
Das Fahrzeug nimmt die zuletzt programmierte
Geschwindigkeit wieder auf. Bei Aktivierung der Funktion wird die
Kontrollleuchte "Geschwindigkeitsregler" im
Kombiinstrument angezeigt:
GESCHWINDIGKEITSREGLER
"Hiermit wird die Geschwindigkeit vorgegeben, mit
der der Fahrer fahren möchte".
Diese Fahrhilfe bei flüssigem Verkehr
ermöglicht es dem Fahrer, die vorprogrammierte
Fahrzeuggeschwindigkeit ohne Betätigen des
Gaspedals konstant beizubehalten.
Die Fahrzeuggeschwindigkeit kann erst ab 30 km/h
und ab dem zweiten Gang programmiert bzw.
aktiviert werden.
Funktion anwählen
- Drehen Sie den
Ring auf ON
. Der
Geschwindigkeitsregler
ist angewählt, aber noch
nicht aktiviert und es ist
noch keine Geschwindigkeit
programmiert.
Erste Aktivierung/
Geschwindigkeit
programmieren
- Treten Sie das Gaspedal
bis zum Erreichen
der gewünschten
Geschwindigkeit.
- Drücken Sie mindestens eine Sekunde lang
den Schalter nach oben (+) und lassen Sie
diesen dann wieder los.
Die Geschwindigkeit ist damit programmiert. Sie
können nun Ihren Fuß vom Gaspedal nehmen,
diese Geschwindigkeit wird vom Fahrzeug
konstant beibehalten.
Vorübergehende
Überschreitung der
Geschwindigkeit
Momentanes Beschleunigen
und Fahren mit einer höheren
als der programmierten
Geschwindigkeit ist möglich
(z.B. bei einem Überholmanöver).
Wenn das Gaspedal wieder losgelassen
wird, nimmt das Fahrzeug die programmierte
Geschwindigkeit wieder auf.
Deaktivieren
- Drücken Sie auf die Taste am
Ende der Betätigung.
oder
- Betätigen Sie das Brems-
oder Kupplungspedal.
Der Geschwindigkeitsregler ist auch bei Eingriff
des ABS oder ESP deaktiviert.
Page 48 of 192
46
Bedienungsschalter am Lenkrad

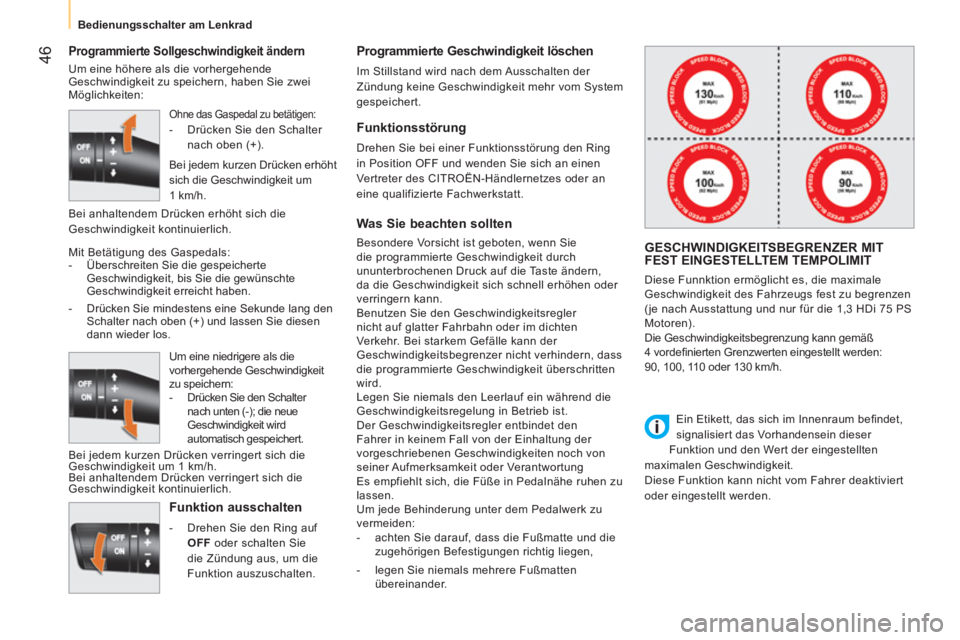

Programmierte Sollgeschwindigkeit ändern
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern, haben Sie zwei
Möglichkeiten:
Funktion ausschalten
- Drehen Sie den Ring auf
OFF
oder schalten Sie
die Zündung aus, um die
Funktion auszuschalten.
Programmierte Geschwindigkeit löschen
Im Stillstand wird nach dem Ausschalten der
Zündung keine Geschwindigkeit mehr vom System
gespeichert.
Funktionsstörung
Drehen Sie bei einer Funktionsstörung den Ring
in Position OFF und wenden Sie sich an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Was Sie beachten sollten
Besondere Vorsicht ist geboten, wenn Sie
die programmierte Geschwindigkeit durch
ununterbrochenen Druck auf die Taste ändern,
da die Geschwindigkeit sich schnell erhöhen oder
verringern kann.
Benutzen Sie den Geschwindigkeitsregler
nicht auf glatter Fahrbahn oder im dichten
Verkehr. Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht verhindern, dass
die programmierte Geschwindigkeit überschritten
wird.
Legen Sie niemals den Leerlauf ein während die
Geschwindigkeitsregelung in Betrieb ist.
Der Geschwindigkeitsregler entbindet den
Fahrer in keinem Fall von der Einhaltung der
vorgeschriebenen Geschwindigkeiten noch von
seiner Aufmerksamkeit oder Verantwortung
Es empfiehlt sich, die Füße in Pedalnähe ruhen zu
lassen.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:
- achten Sie darauf, dass die Fußmatte und die
zugehörigen Befestigungen richtig liegen,
- legen Sie niemals mehrere Fußmatten
übereinander.
Ohne das Gaspedal zu betätigen:
- Drücken Sie den Schalter
nach oben (+).
Bei jedem kurzen Drücken erhöht
sich die Geschwindigkeit um
1 km/h.
Mit Betätigung des Gaspedals:
- Überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.
- Drücken Sie mindestens eine Sekunde lang den
Schalter nach oben (+) und lassen Sie diesen
dann wieder los.
Um eine niedrigere als die
vorhergehende Geschwindigkeit
zu speichern:
- Drücken Sie den Schalter
nach unten (-); die neue
Geschwindigkeit wird
automatisch gespeichert.
Bei jedem kurzen Drücken verringert sich die
Geschwindigkeit um 1 km/h.
Bei anhaltendem Drücken verringert sich die
Geschwindigkeit kontinuierlich. Bei anhaltendem Drücken erhöht sich die
Geschwindigkeit kontinuierlich.
GESCHWINDIGKEITSBEGRENZER MIT
FEST EINGESTELLTEM TEMPOLIMIT
Diese Funnktion ermöglicht es, die maximale
Geschwindigkeit des Fahrzeugs fest zu begrenzen
(je nach Ausstattung und nur für die 1,3 HDi 75 PS
Motoren).
Die Geschwindigkeitsbegrenzung kann gemäß
4 vordefi nierten Grenzwerten eingestellt werden:
90, 100, 110 oder 130 km/h.
Ein Etikett, das sich im Innenraum befi ndet,
signalisiert das Vorhandensein dieser
Funktion und den Wert der eingestellten
maximalen Geschwindigkeit.
Diese Funktion kann nicht vom Fahrer deaktiviert
oder eingestellt werden.
Page 49 of 192
47
1

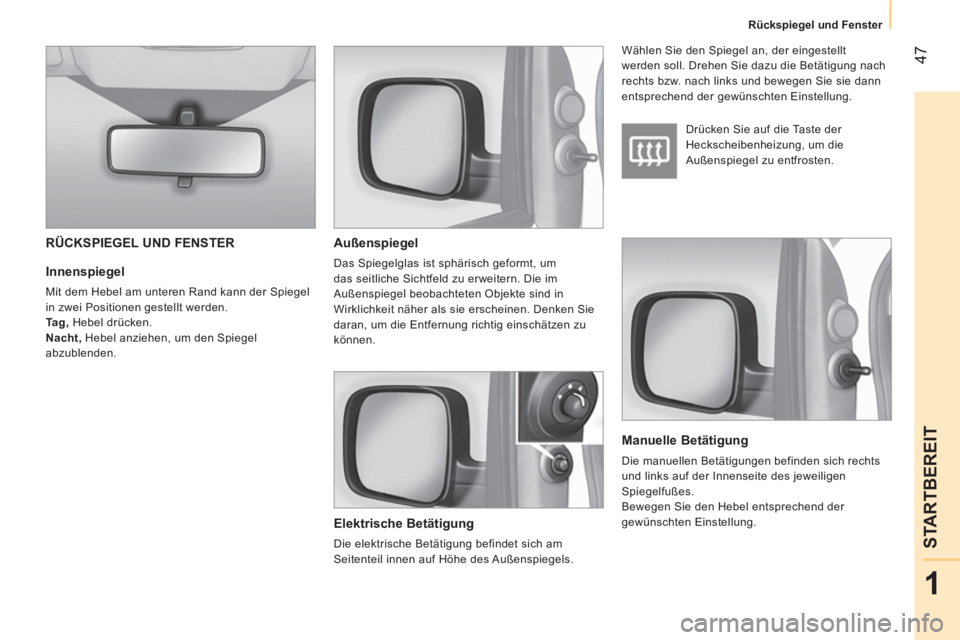

STARTBEREIT
Rückspiegel und Fenster
Innenspiegel
Mit dem Hebel am unteren Rand kann der Spiegel
in zwei Positionen gestellt werden.
Tag,
Hebel drücken.
Nacht,
Hebel anziehen, um den Spiegel
abzublenden.
Außenspiegel
Das Spiegelglas ist sphärisch geformt, um
das seitliche Sichtfeld zu erweitern. Die im
Außenspiegel beobachteten Objekte sind in
Wirklichkeit näher als sie erscheinen. Denken Sie
daran, um die Entfernung richtig einschätzen zu
können.
Elektrische Betätigung
Die elektrische Betätigung befindet sich am
Seitenteil innen auf Höhe des Außenspiegels.
RÜCKSPIEGEL UND FENSTER
Drücken Sie auf die Taste der
Heckscheibenheizung, um die
Außenspiegel zu entfrosten. Wählen Sie den Spiegel an, der eingestellt
werden soll. Drehen Sie dazu die Betätigung nach
rechts bzw. nach links und bewegen Sie sie dann
entsprechend der gewünschten Einstellung.
Manuelle Betätigung
Die manuellen Betätigungen befinden sich rechts
und links auf der Innenseite des jeweiligen
Spiegelfußes.
Bewegen Sie den Hebel entsprechend der
gewünschten Einstellung.
Page 50 of 192
48

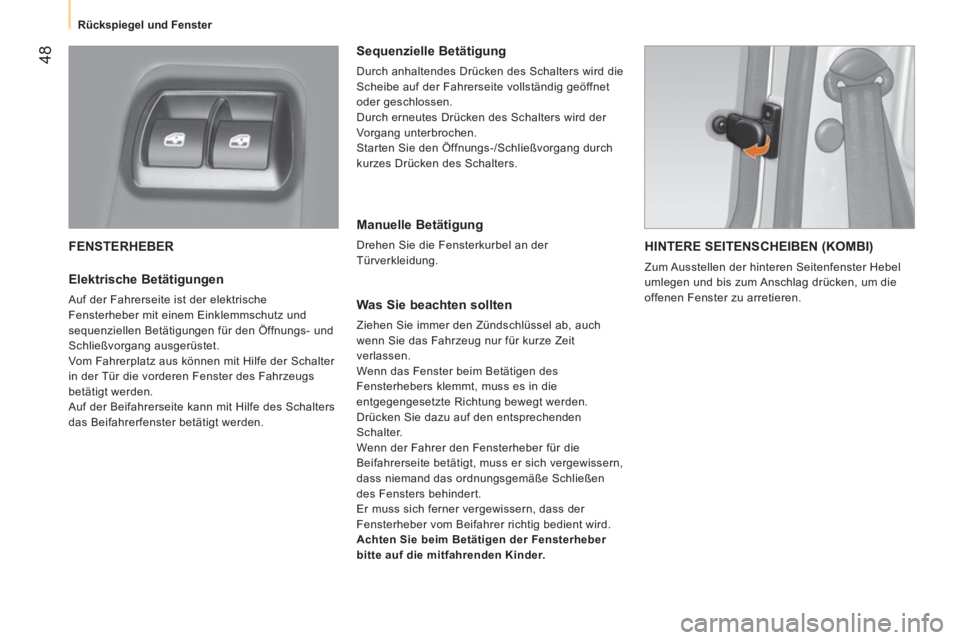

Rückspiegel und Fenster
FENSTERHEBER
Elektrische Betätigungen
Auf der Fahrerseite ist der elektrische
Fensterheber mit einem Einklemmschutz und
sequenziellen Betätigungen für den Öffnungs- und
Schließvorgang ausgerüstet.
Vom Fahrerplatz aus können mit Hilfe der Schalter
in der Tür die vorderen Fenster des Fahrzeugs
betätigt werden.
Auf der Beifahrerseite kann mit Hilfe des Schalters
das Beifahrerfenster betätigt werden.
Sequenzielle Betätigung
Durch anhaltendes Drücken des Schalters wird die
Scheibe auf der Fahrerseite vollständig geöffnet
oder geschlossen.
Durch erneutes Drücken des Schalters wird der
Vorgang unterbrochen.
Starten Sie den Öffnungs-/Schließvorgang durch
kurzes Drücken des Schalters.
Manuelle Betätigung
Drehen Sie die Fensterkurbel an der
Türverkleidung.
Was Sie beachten sollten
Ziehen Sie immer den Zündschlüssel ab, auch
wenn Sie das Fahrzeug nur für kurze Zeit
verlassen.
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer den Fensterheber für die
Beifahrerseite betätigt, muss er sich vergewissern,
dass niemand das ordnungsgemäße Schließen
des Fensters behindert.
Er muss sich ferner vergewissern, dass der
Fensterheber vom Beifahrer richtig bedient wird.
Achten Sie beim Betätigen der Fensterheber
bitte auf die mitfahrenden Kinder.
HINTERE SEITENSCHEIBEN (KOMBI)
Zum Ausstellen der hinteren Seitenfenster Hebel
umlegen und bis zum Anschlag drücken, um die
offenen Fenster zu arretieren.
