Page 141 of 192
139
6
ACCESORIOS
Equipamientos

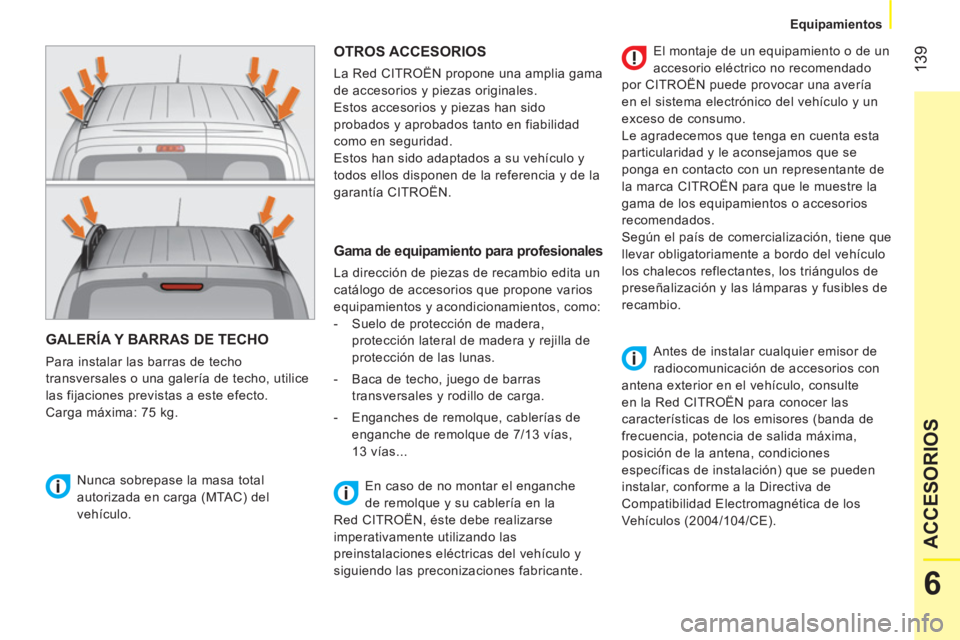

GALERÍA Y BARRAS DE TECHO
Para instalar las barras de techo
transversales o una galería de techo, utilice
las fijaciones previstas a este efecto.
Carga máxima: 75 kg.
OTROS ACCESORIOS
La Red CITROËN propone una amplia gama
de accesorios y piezas originales.
Estos accesorios y piezas han sido
probados y aprobados tanto en fiabilidad
como en seguridad.
Estos han sido adaptados a su vehículo y
todos ellos disponen de la referencia y de la
garantía CITROËN.
Nunca sobrepase la masa total
autorizada en carga (MTAC) del
vehículo.
Gama de equipamiento para profesionales
La dirección de piezas de recambio edita un
catálogo de accesorios que propone varios
equipamientos y acondicionamientos, como:
- Suelo de protección de madera,
protección lateral de madera y rejilla de
protección de las lunas.
- Baca de techo, juego de barras
transversales y rodillo de carga.
- Enganches de remolque, cablerías de
enganche de remolque de 7/13 vías,
13 vías...
El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por CITROËN puede provocar una avería
en el sistema electrónico del vehículo y un
exceso de consumo.
Le agradecemos que tenga en cuenta esta
particularidad y le aconsejamos que se
ponga en contacto con un representante de
la marca CITROËN para que le muestre la
gama de los equipamientos o accesorios
recomendados.
Según el país de comercialización, tiene que
llevar obligatoriamente a bordo del vehículo
los chalecos reflectantes, los triángulos de
preseñalización y las lámparas y fusibles de
recambio.
Antes de instalar cualquier emisor de
radiocomunicación de accesorios con
antena exterior en el vehículo, consulte
en la Red CITROËN para conocer las
características de los emisores (banda de
frecuencia, potencia de salida máxima,
posición de la antena, condiciones
específicas de instalación) que se pueden
instalar, conforme a la Directiva de
Compatibilidad Electromagnética de los
Vehículos (2004/104/CE). En caso de no montar el enganche
de remolque y su cablería en la
Red CITROËN, éste debe realizarse
imperativamente utilizando las
preinstalaciones eléctricas del vehículo y
siguiendo las preconizaciones fabricante.
Page 142 of 192
140
Equipamientos

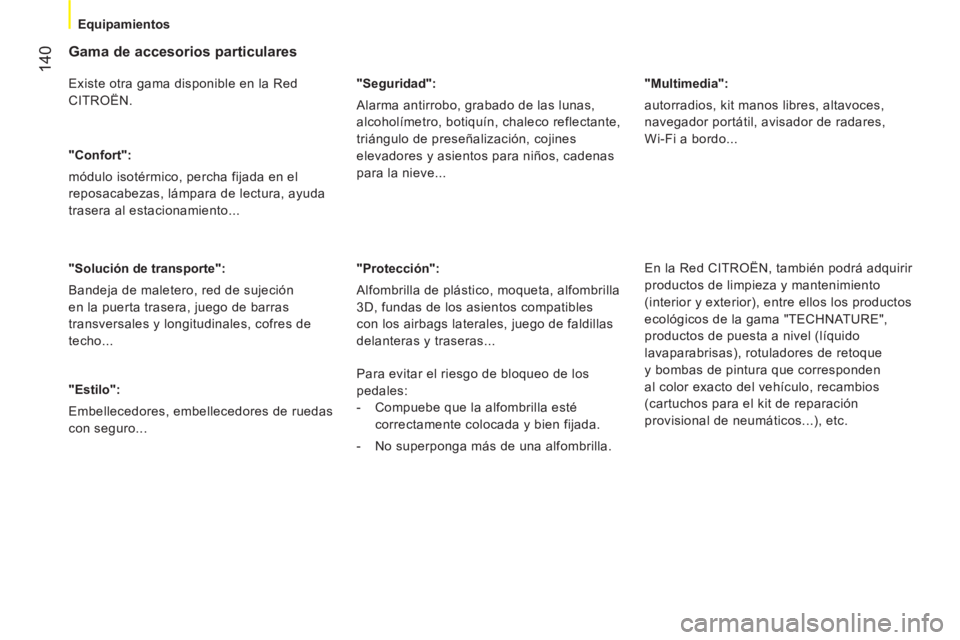

Gama de accesorios particulares
Existe otra gama disponible en la Red
CITROËN.
"Confort":
módulo isotérmico, percha fijada en el
reposacabezas, lámpara de lectura, ayuda
trasera al estacionamiento...
"Solución de transporte":
Bandeja de maletero, red de sujeción
en la puerta trasera, juego de barras
transversales y longitudinales, cofres de
techo...
"Estilo":
Embellecedores, embellecedores de ruedas
con seguro...
"Seguridad":
Alarma antirrobo, grabado de las lunas,
alcoholímetro, botiquín, chaleco reflectante,
triángulo de preseñalización, cojines
elevadores y asientos para niños, cadenas
para la nieve...
"Protección":
Alfombrilla de plástico, moqueta, alfombrilla
3D, fundas de los asientos compatibles
con los airbags laterales, juego de faldillas
delanteras y traseras...
"Multimedia":
autorradios, kit manos libres, altavoces,
navegador portátil, avisador de radares,
Wi-Fi a bordo...
En la Red CITROËN, también podrá adquirir
productos de limpieza y mantenimiento
(interior y exterior), entre ellos los productos
ecológicos de la gama "TECHNATURE",
productos de puesta a nivel (líquido
lavaparabrisas), rotuladores de retoque
y bombas de pintura que corresponden
al color exacto del vehículo, recambios
(cartuchos para el kit de reparación
provisional de neumáticos...), etc.
Para evitar el riesgo de bloqueo de los
pedales:
- Compuebe que la alfombrilla esté
correctamente colocada y bien fijada.
- No superponga más de una alfombrilla.
Page 143 of 192
141
7
AYUDA RÁPIDA

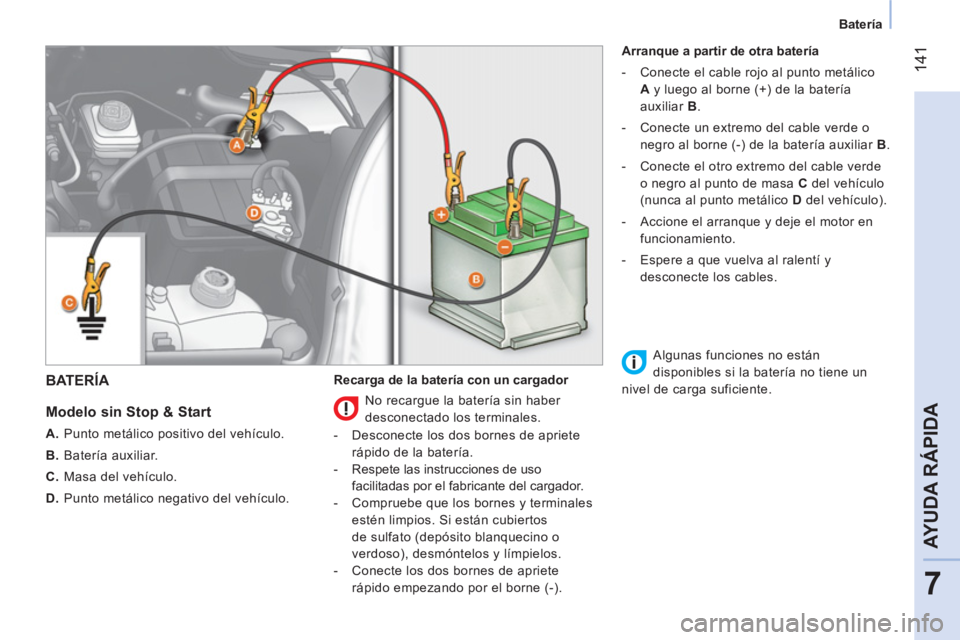

Batería
BATERÍA
Modelo sin Stop & Start
A.
Punto metálico positivo del vehículo.
B.
Batería auxiliar.
C.
Masa del vehículo.
D.
Punto metálico negativo del vehículo.
Recarga de la batería con un cargador
Arranque a partir de otra batería
- Conecte el cable rojo al punto metálico
A
y luego al borne (+) de la batería
auxiliar B
.
- Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
.
- Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
(nunca al punto metálico D
del vehículo).
- Accione el arranque y deje el motor en
funcionamiento.
- Espere a que vuelva al ralentí y
desconecte los cables.
No recargue la batería sin haber
desconectado los terminales.
- Desconecte los dos bornes de apriete
rápido de la batería.
- Respete las instrucciones de uso
facilitadas por el fabricante del cargador.
- Compruebe que los bornes y terminales
estén limpios. Si están cubiertos
de sulfato (depósito blanquecino o
verdoso), desmóntelos y límpielos.
- Conecte los dos bornes de apriete
rápido empezando por el borne (-).
Algunas funciones no están
disponibles si la batería no tiene un
nivel de carga suficiente.
Page 144 of 192
142

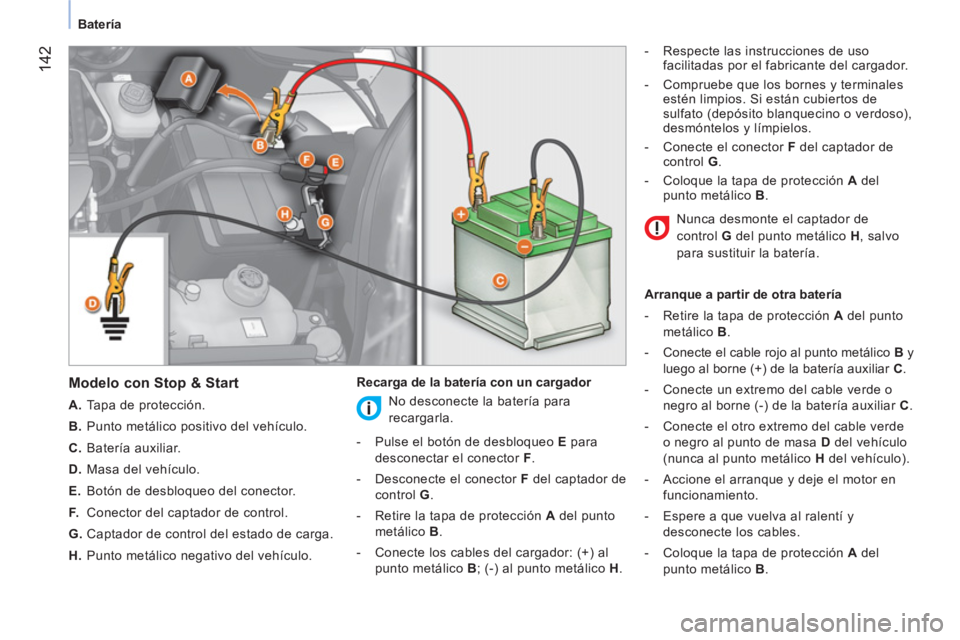

Batería
Modelo con Stop & Start
A.
Tapa de protección.
B.
Punto metálico positivo del vehículo.
C.
Batería auxiliar.
D.
Masa del vehículo.
E.
Botón de desbloqueo del conector.
F.
Conector del captador de control.
G.
Captador de control del estado de carga.
H.
Punto metálico negativo del vehículo.
Recarga de la batería con un cargador
- Respecte las instrucciones de uso
facilitadas por el fabricante del cargador.
- Compruebe que los bornes y terminales
estén limpios. Si están cubiertos de
sulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.
- Conecte el conector F
del captador de
control G
.
- Coloque la tapa de protección A
del
punto metálico B
.
Arranque a partir de otra batería
- Retire la tapa de protección A
del punto
metálico B
.
- Conecte el cable rojo al punto metálico B
y
luego al borne (+) de la batería auxiliar C
.
- Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar C
.
- Conecte el otro extremo del cable verde
o negro al punto de masa D
del vehículo
(nunca al punto metálico H
del vehículo).
- Accione el arranque y deje el motor en
funcionamiento.
- Espere a que vuelva al ralentí y
desconecte los cables.
- Coloque la tapa de protección A
del
punto metálico B
.
No desconecte la batería para
recargarla.
- Pulse el botón de desbloqueo E
para
desconectar el conector F
.
- Desconecte el conector F
del captador de
control G
.
- Retire la tapa de protección A
del punto
metálico B
.
- Conecte los cables del cargador: (+) al
punto metálico B
; (-) al punto metálico H
. Nunca desmonte el captador de
control G
del punto metálico H
, salvo
para sustituir la batería.
Page 145 of 192
143
7
AYUDA RÁPIDA

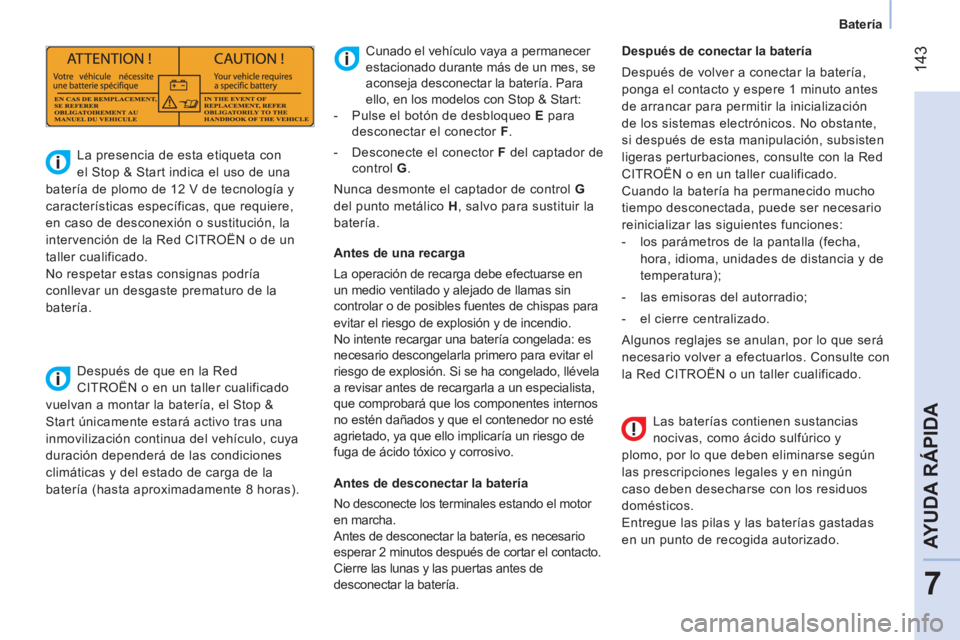

Batería
Las baterías contienen sustancias
nocivas, como ácido sulfúrico y
plomo, por lo que deben eliminarse según
las prescripciones legales y en ningún
caso deben desecharse con los residuos
domésticos.
Entregue las pilas y las baterías gastadas
en un punto de recogida autorizado.
Cunado el vehículo vaya a permanecer
estacionado durante más de un mes, se
aconseja desconectar la batería. Para
ello, en los modelos con Stop & Start:
- Pulse el botón de desbloqueo E
para
desconectar el conector F
.
- Desconecte el conector F
del captador de
control G
.
Nunca desmonte el captador de control G
del punto metálico H
, salvo para sustituir la
batería.
La presencia de esta etiqueta con
el Stop & Start indica el uso de una
batería de plomo de 12 V de tecnología y
características específicas, que requiere,
en caso de desconexión o sustitución, la
intervención de la Red CITROËN o de un
taller cualificado.
No respetar estas consignas podría
conllevar un desgaste prematuro de la
batería.
Después de que en la Red
CITROËN o en un taller cualificado
vuelvan a montar la batería, el Stop &
Start únicamente estará activo tras una
inmovilización continua del vehículo, cuya
duración dependerá de las condiciones
climáticas y del estado de carga de la
batería (hasta aproximadamente 8 horas).
Antes de una recarga
La operación de recarga debe efectuarse en
un medio ventilado y alejado de llamas sin
controlar o de posibles fuentes de chispas para
evitar el riesgo de explosión y de incendio.
No intente recargar una batería congelada: es
necesario descongelarla primero para evitar el
riesgo de explosión. Si se ha congelado, llévela
a revisar antes de recargarla a un especialista,
que comprobará que los componentes internos
no estén dañados y que el contenedor no esté
agrietado, ya que ello implicaría un riesgo de
fuga de ácido tóxico y corrosivo.
Antes de desconectar la batería
No desconecte los terminales estando el motor
en marcha.
Antes de desconectar la batería, es necesario
esperar 2 minutos después de cortar el contacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
Después de conectar la batería
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes
de arrancar para permitir la inicialización
de los sistemas electrónicos. No obstante,
si después de esta manipulación, subsisten
ligeras perturbaciones, consulte con la Red
CITROËN o en un taller cualificado.
Cuando la batería ha permanecido mucho
tiempo desconectada, puede ser necesario
reinicializar las siguientes funciones:
- los parámetros de la pantalla (fecha,
hora, idioma, unidades de distancia y de
temperatura);
- las emisoras del autorradio;
- el cierre centralizado.
Algunos reglajes se anulan, por lo que será
necesario volver a efectuarlos. Consulte con
la Red CITROËN o un taller cualificado.
Page 146 of 192
144

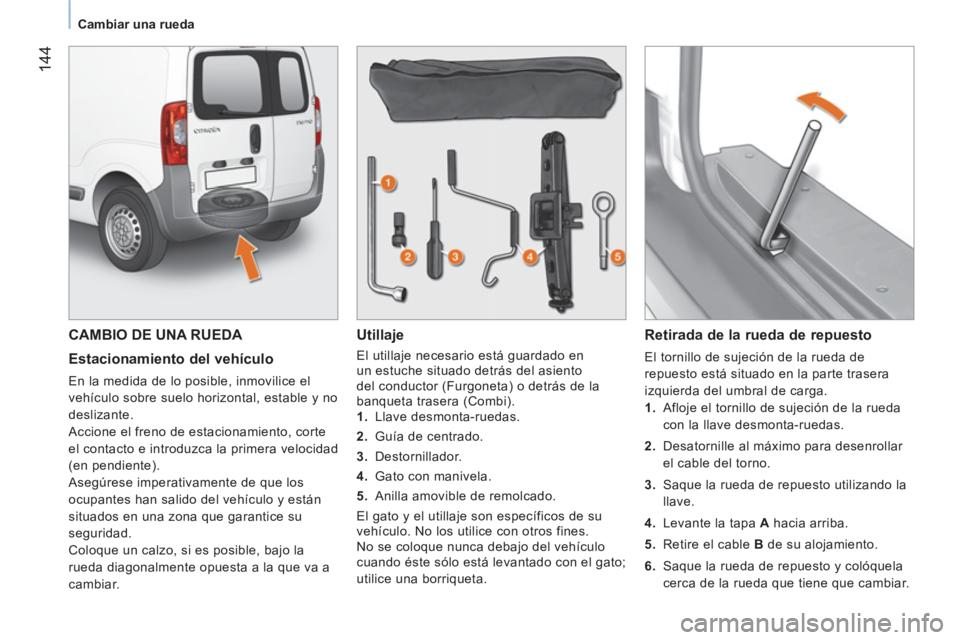

Cambiar una rueda
CAMBIO DE UNA RUEDA
Estacionamiento del vehículo
En la medida de lo posible, inmovilice el
vehículo sobre suelo horizontal, estable y no
deslizante.
Accione el freno de estacionamiento, corte
el contacto e introduzca la primera velocidad
(en pendiente).
Asegúrese imperativamente de que los
ocupantes han salido del vehículo y están
situados en una zona que garantice su
seguridad.
Coloque un calzo, si es posible, bajo la
rueda diagonalmente opuesta a la que va a
cambiar.
Utillaje
El utillaje necesario está guardado en
un estuche situado detrás del asiento
del conductor (Furgoneta) o detrás de la
banqueta trasera (Combi).
1.
Llave desmonta-ruedas.
2.
Guía de centrado.
3.
Destornillador.
4.
Gato con manivela.
5.
Anilla amovible de remolcado.
El gato y el utillaje son específicos de su
vehículo. No los utilice con otros fines.
No se coloque nunca debajo del vehículo
cuando éste sólo está levantado con el gato;
utilice una borriqueta.
Retirada de la rueda de repuesto
El tornillo de sujeción de la rueda de
repuesto está situado en la parte trasera
izquierda del umbral de carga.
1.
Afloje el tornillo de sujeción de la rueda
con la llave desmonta-ruedas.
2.
Desatornille al máximo para desenrollar
el cable del torno.
3.
Saque la rueda de repuesto utilizando la
llave.
4.
Levante la tapa A
hacia arriba.
5.
Retire el cable B
de su alojamiento.
6.
Saque la rueda de repuesto y colóquela
cerca de la rueda que tiene que cambiar.
Page 147 of 192
145
7
AYUDA RÁPIDA
Cambiar una rueda
Desmontaje
1.
Inmovilice el vehículo sobre suelo horizontal,
estable y no deslizante. Accione el freno de
estacionamiento. Corte el contacto e introduzca
la primera velocidad o la marcha atrás, según
la pendiente.
2.
Saque el tapacubos (modelo grande) con
la llave desmonta-ruedas 1
tirando a la
altura del paso de la válvula.
Introduzca el destornillador 3
en la
muesca del tapacubos (modelo pequeño)
y haga palanca empujando para soltarlo.
3.
Afloje los tornillos de la rueda con la llave
desmonta-ruedas.
4.
Coloque el gato bajo la carrocería, como
se muestra en la ilustración, a la altura
de la marca A
(en el hueco del larguero)
lo más cerca posible de la rueda que
vaya a cambiar.
5.
Despliegue el gato 4
hasta que la base
esté en contacto con el suelo. Asegúrese
de que el eje de la base esté en vertical
con el emplazamiento utilizado.
6.
Levante el vehículo.
7.
Retire los tornillos y saque la rueda.
Colocación de la rueda en su sitio
1.
Ponga el soporte en la rueda.
2.
Coloque el cable B
en posición.
3.
Baje la tapa A
.
4.
Ponga la rueda.
5.
Gire la llave en el sentido de las agujas
del reloj para permitir que la rueda de
repuesto suba por completo.
Page 148 of 192
146
Cambiar una rueda
Montaje de la rueda
6.
Vuelva a colocar el tapacubos poniendo
primero la muesca frente a la válvula, y
presione con la palma de la mano.
7.
Guarde el utillaje y la rueda.
8.
Compruebe la presión de inflado de la
rueda (véase "Identificación") y lleve a
revisar el equilibrado. Capítulo 8, parte "Elementos de
identificación" para localizar la etiqueta
de los neumáticos.
Lleve enseguida el vehículo a la Red
CITROËN o a un taller cualificado para que
revisen el apriete de los tornillos y la presión
de la rueda de repuesto.
1.
Coloque la rueda en su sitio ayudándose
con la guía de centrado 2
.
2.
Enrosque los 3 tornillos a mano y retire la
guía de centrado. Coloque el 4º tornillo.
3.
Efectúe un apriete previo con la llave
desmonta-ruedas 1
.
4.
Pliegue el gato 4
y retírelo.
5.
Apriete los tornillos de la rueda con la
llave desmonta-ruedas. Asimismo, lleve a reparar y montar la
rueda original lo antes posible a la Red
CITROËN o a un taller cualificado.
Page 149 of 192
147
7
AYUDA RÁPIDA
Cambiar una rueda

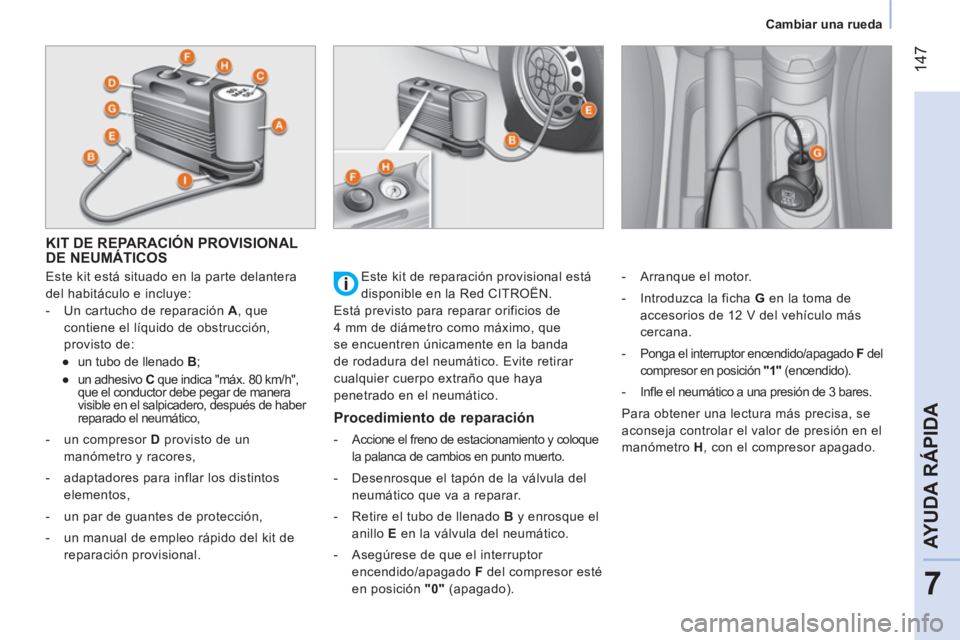

KIT DE REPARACIÓN PROVISIONAL
DE NEUMÁTICOS
Este kit está situado en la parte delantera
del habitáculo e incluye:
- Un cartucho de reparación A
, que
contiene el líquido de obstrucción,
provisto de:
●
un tubo de llenado B
;
●
un adhesivo C
que indica "máx. 80 km/h",
que el conductor debe pegar de manera
visible en el salpicadero, después de haber
reparado el neumático,
- un compresor D
provisto de un
manómetro y racores,
- adaptadores para inflar los distintos
elementos,
- un par de guantes de protección,
- un manual de empleo rápido del kit de
reparación provisional.
Procedimiento de reparación
- Accione el freno de estacionamiento y coloque
la palanca de cambios en punto muerto.
- Desenrosque el tapón de la válvula del
neumático que va a reparar.
- Retire el tubo de llenado B
y enrosque el
anillo E
en la válvula del neumático.
- Asegúrese de que el interruptor
encendido/apagado F
del compresor esté
en posición "0"
(apagado).
- Arranque el motor.
- Introduzca la ficha G
en la toma de
accesorios de 12 V del vehículo más
cercana.
- Ponga el interruptor encendido/apagado F
del
compresor en posición "1"
(encendido).
- Infl e el neumático a una presión de 3 bares.
Para obtener una lectura más precisa, se
aconseja controlar el valor de presión en el
manómetro H
, con el compresor apagado. Este kit de reparación provisional está
disponible en la Red CITROËN.
Está previsto para reparar orificios de
4 mm de diámetro como máximo, que
se encuentren únicamente en la banda
de rodadura del neumático. Evite retirar
cualquier cuerpo extraño que haya
penetrado en el neumático.
Page 150 of 192
148
Cambiar una rueda
- Si no se alcanza una presión de al
menos 1,5 bares
en 5 minutos
:
●
desconecte el compresor de la válvula y
de la toma de accesorios de 12 V;
●
desplace el vehículo
aproximadamente10 metros para
distribuir el líquido de obstrucción en el
interior del neumático;
●
repita la operación de infl ado.
- Si no se alcanza una presión de al
menos 1,8 bares
en 10 minutos
:
●
interrumpa el procedimiento de
reparación; el neumático está demasiado
dañado y no puede ser reparado;
●
consulte en la Red CITROËN o en un
taller cualifi cado.
- Si el neumático se ha inflado a
una presión de 3 bares
, arranque
inmediatamente.
Después de conducir durante
aproximadamente 10 minutos, párese y
controle de nuevo la presión del neumático.
Restablezca la presión correcta si es
necesario y póngase en contacto lo antes
posible con la Red CITROËN o un taller
cualificado.
Informe imperativamente al técnico de
que ha reparado el neumático con el kit
de reparación provisional y entréguele el
manual de empleo.
Control y restablecimiento de la
presión
Para controlar y restablecer la presión de
un neumático, el compresor debe utilizarse
como se indica a continuación:
- Desconecte el tubo I
.
- Conéctelo directamente a la válvula del
neumático.
De este modo, el cartucho se conectará al
compresor y el líquido de obstrucción no se
inyectará.
Cambio del cartucho de reparación
Desconecte el tubo I
.
Gire el cartucho vacío en sentido contrario a
las agujas del reloj y levántelo.
Introduzca el cartucho nuevo y gírelo en el
sentido de las agujas del reloj.
Vuelva a conectar el tubo I
y ponga el
tubo B
en su alojamiento.
El cartucho de reparación contiene
etilenoglicol, un producto nocivo en
caso de ingestión e irritante para los ojos.
Mantenga este producto fuera del alcance
de los niños.
Después de usarlo, no tire el cartucho
usado en cualquier sitio, llévelo a la
Red CITROËN o a cualquier organismo
encargado de se recuperación. Si es necesario desinflar el neumático:
- Acople el tubo I
a la válvula del
neumático.
- Pulse la tecla amarilla situada en el
centro del interruptor F
del compresor.
