PRÊT à PARTIR
Boîte de vitesses et volant

Du bon usage
Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d’embrayage.
Pour éviter toute gêne sous la pédale :


- veillez au bon positionnement du tapis,

- ne superposez jamais plusieurs tapis.
Évitez de laisser la main sur le pommeau
car l’effort exercé, même léger, peut à la
longue user les éléments intérieurs de la
boîte.



BOITE DE VITESSES MANUELLE

Marche arrière

Ne l’engagez jamais avant l’arrêt complet du
véhicule.
Le mouvement doit être effectué lentement
pour réduire le bruit à l’engagement de la
marche arrière.
Si votre véhicule en est équipé, le
dispositif d’aide au stationnement
s’enclenche au passage de la marche
arrière, un signal sonore retentit.
Se reporter à la rubrique 3 dans la
partie «Aide au stationnement arrière».

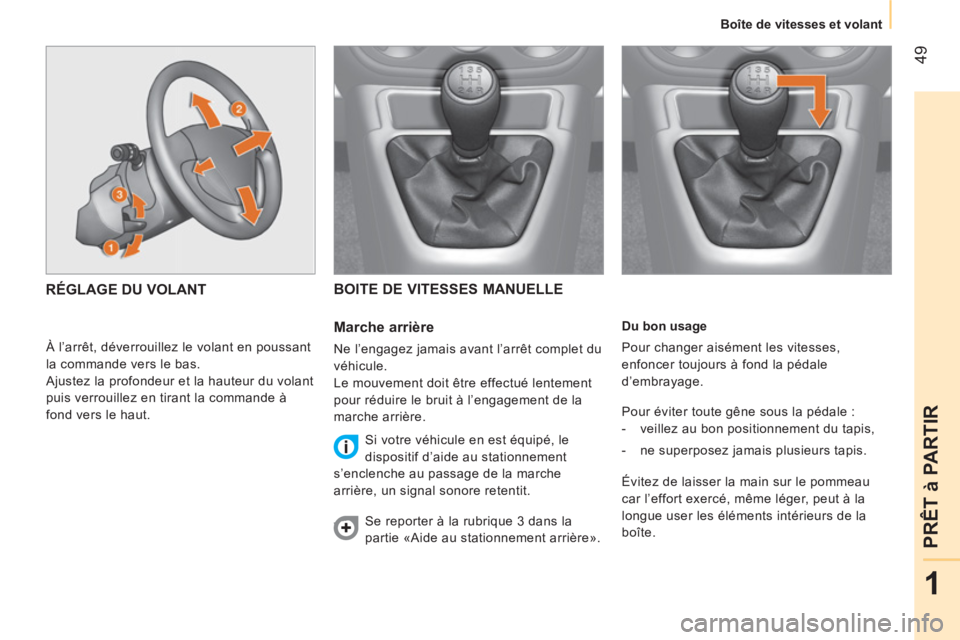

RÉGLAGE DU VOLANT


À l’arrêt, déverrouillez le volant en poussant
la commande vers le bas.
Ajustez la profondeur et la hauteur du volant
puis verrouillez en tirant la commande à
fond vers le haut.

50



Boîte de vitesses et volant










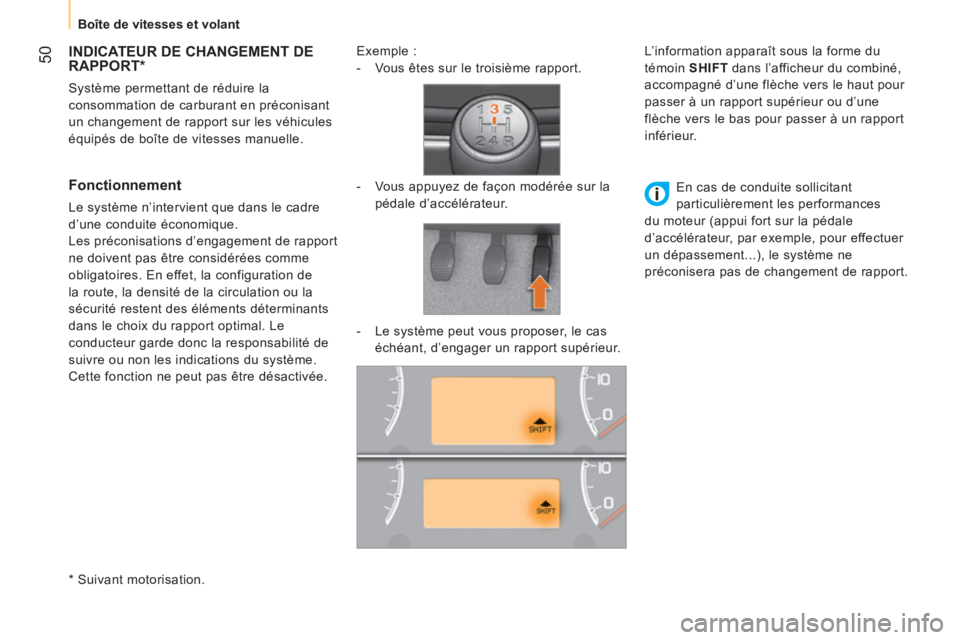

INDICATEUR DE CHANGEMENT DE
RAPPORT *

Système permettant de réduire la
consommation de carburant en préconisant
un changement de rapport sur les véhicules
équipés de boîte de vitesses manuelle.

Fonctionnement

Le système n’intervient que dans le cadre
d’une conduite économique.
Les préconisations d’engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de
la route, la densité de la circulation ou la
sécurité restent des éléments déterminants
dans le choix du rapport optimal. Le
conducteur garde donc la responsabilité de
suivre ou non les indications du système.
Cette fonction ne peut pas être désactivée.
Exemple :


- Vous êtes sur le troisième rapport.

- Vous appuyez de façon modérée sur la
pédale d’accélérateur.

- Le système peut vous proposer, le cas
échéant, d’engager un rapport supérieur.
L’information apparaît sous la forme du
témoin SHIFT
dans l’afficheur du combiné,
accompagné d’une flèche vers le haut pour
passer à un rapport supérieur ou d’une
flèche vers le bas pour passer à un rapport
inférieur.

En cas de conduite sollicitant
particulièrement les performances
du moteur (appui fort sur la pédale
d’accélérateur, par exemple, pour effectuer
un dépassement...), le système ne
préconisera pas de changement de rapport.


*
Suivant motorisation.

51
1
PRÊT à PARTIR
Boîte de vitesses et volant

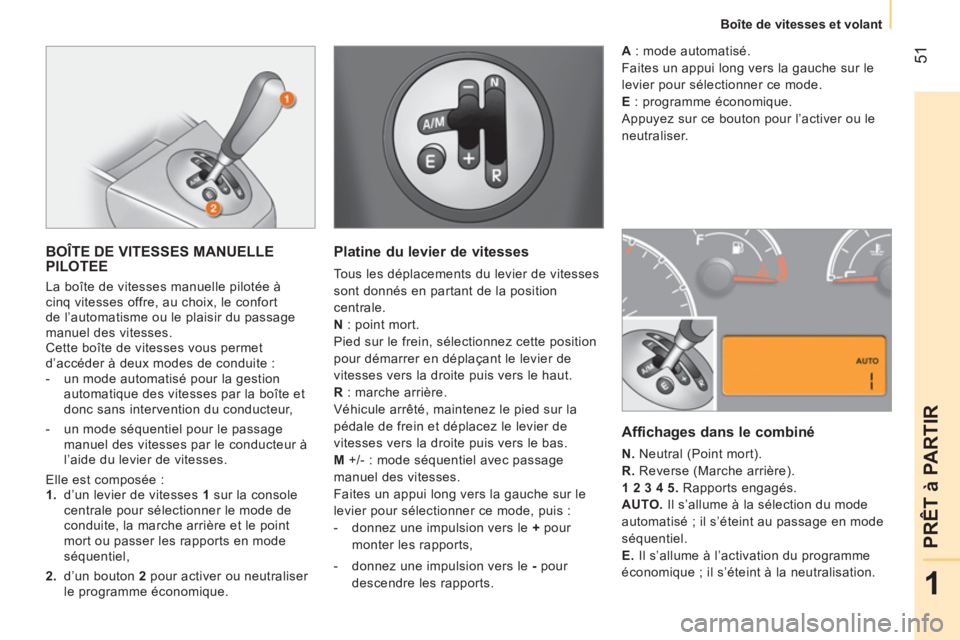

BOÎTE DE VITESSES MANUELLE
PILOTEE
La boîte de vitesses manuelle pilotée à
cinq vitesses offre, au choix, le confort
de l’automatisme ou le plaisir du passage
manuel des vitesses.
Cette boîte de vitesses vous permet
d’accéder à deux modes de conduite :


- un mode automatisé pour la gestion
automatique des vitesses par la boîte et
donc sans intervention du conducteur,

- un mode séquentiel pour le passage
manuel des vitesses par le conducteur à
l’aide du levier de vitesses.
Elle est composée :


1.
d’un levier de vitesses 1
sur la console
centrale pour sélectionner le mode de
conduite, la marche arrière et le point
mort ou passer les rapports en mode
séquentiel,

2.
d’un bouton 2
pour activer ou neutraliser
le programme économique.


Platine du levier de vitesses

Tous les déplacements du levier de vitesses
sont donnés en partant de la position
centrale.

N
: point mort.
Pied sur le frein, sélectionnez cette position
pour démarrer en déplaçant le levier de
vitesses vers la droite puis vers le haut.

R
: marche arrière.
Véhicule arrêté, maintenez le pied sur la
pédale de frein et déplacez le levier de
vitesses vers la droite puis vers le bas.

M
+/- : mode séquentiel avec passage
manuel des vitesses.
Faites un appui long vers la gauche sur le
levier pour sélectionner ce mode, puis :


- donnez une impulsion vers le +
pour
monter les rapports,

- donnez une impulsion vers le -
pour
descendre les rapports.


Affichages dans le combiné


N.
Neutral (Point mort).

R.
Reverse (Marche arrière).

1 2 3 4 5.
Rapports engagés.

AUTO.
Il s’allume à la sélection du mode
automatisé ; il s’éteint au passage en mode
séquentiel.

E.
Il s’allume à l’activation du programme
économique ; il s’éteint à la neutralisation.
A
: mode automatisé.
Faites un appui long vers la gauche sur le
levier pour sélectionner ce mode.

E
: programme économique.
Appuyez sur ce bouton pour l’activer ou le
neutraliser.

52



Boîte de vitesses et volant



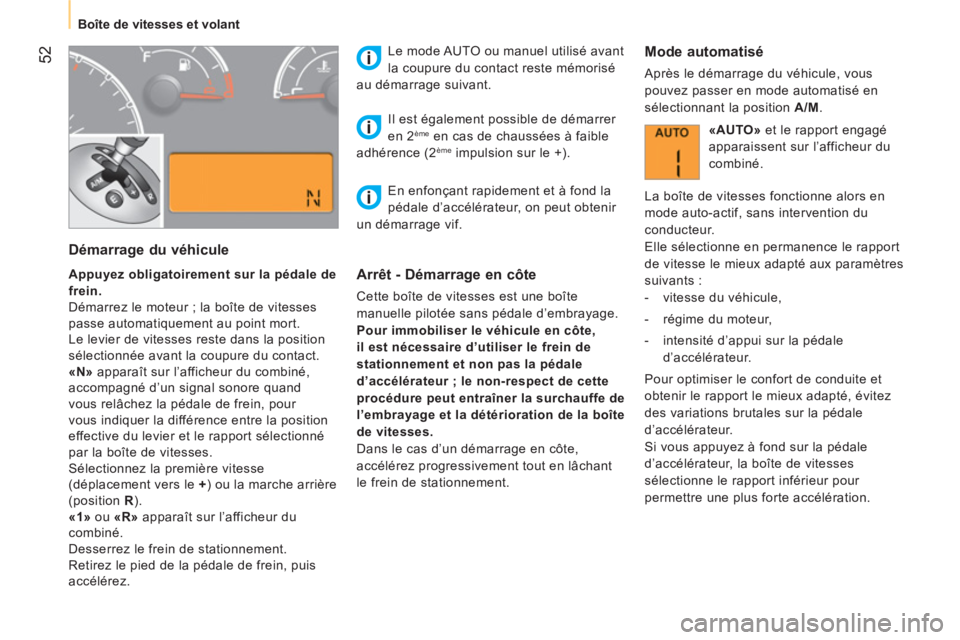

Démarrage du véhicule



Appuyez obligatoirement sur la pédale de
frein.
Démarrez le moteur ; la boîte de vitesses
passe automatiquement au point mort.
Le levier de vitesses reste dans la position
sélectionnée avant la coupure du contact.

«N»
apparaît sur l’afficheur du combiné,
accompagné d’un signal sonore quand
vous relâchez la pédale de frein, pour
vous indiquer la différence entre la position
effective du levier et le rapport sélectionné
par la boîte de vitesses.
Sélectionnez la première vitesse
(déplacement vers le +
) ou la marche arrière
(position R
).

«1»
ou «R»
apparaît sur l’afficheur du
combiné.
Desserrez le frein de stationnement.
Retirez le pied de la pédale de frein, puis
accélérez.
Le mode AUTO ou manuel utilisé avant
la coupure du contact reste mémorisé
au démarrage suivant.
Arrêt - Démarrage en côte

Cette boîte de vitesses est une boîte
manuelle pilotée sans pédale d’embrayage.

Pour immobiliser le véhicule en côte,
il est nécessaire d’utiliser le frein de
stationnement et non pas la pédale
d’accélérateur ; le non-respect de cette
procédure peut entraîner la surchauffe de
l’embrayage et la détérioration de la boîte
de vitesses.
Dans le cas d’un démarrage en côte,
accélérez progressivement tout en lâchant
le frein de stationnement. Il est également possible de démarrer
en 2
ème en cas de chaussées à faible
adhérence (2 ème impulsion sur le +).


Mode automatisé

Après le démarrage du véhicule, vous
pouvez passer en mode automatisé en
sélectionnant la position A/M
.

«AUTO»
et le rapport engagé
apparaissent sur l’afficheur du
combiné.
La boîte de vitesses fonctionne alors en
mode auto-actif, sans intervention du
conducteur.
Elle sélectionne en permanence le rapport
de vitesse le mieux adapté aux paramètres
suivants :


- vitesse du véhicule,

- régime du moteur,

- intensité d’appui sur la pédale
d’accélérateur.
Pour optimiser le confort de conduite et
obtenir le rapport le mieux adapté, évitez
des variations brutales sur la pédale
d’accélérateur.
Si vous appuyez à fond sur la pédale
d’accélérateur, la boîte de vitesses
sélectionne le rapport inférieur pour
permettre une plus forte accélération. En enfonçant rapidement et à fond la
pédale d’accélérateur, on peut obtenir
un démarrage vif.

53
1
PRÊT à PARTIR
Boîte de vitesses et volant


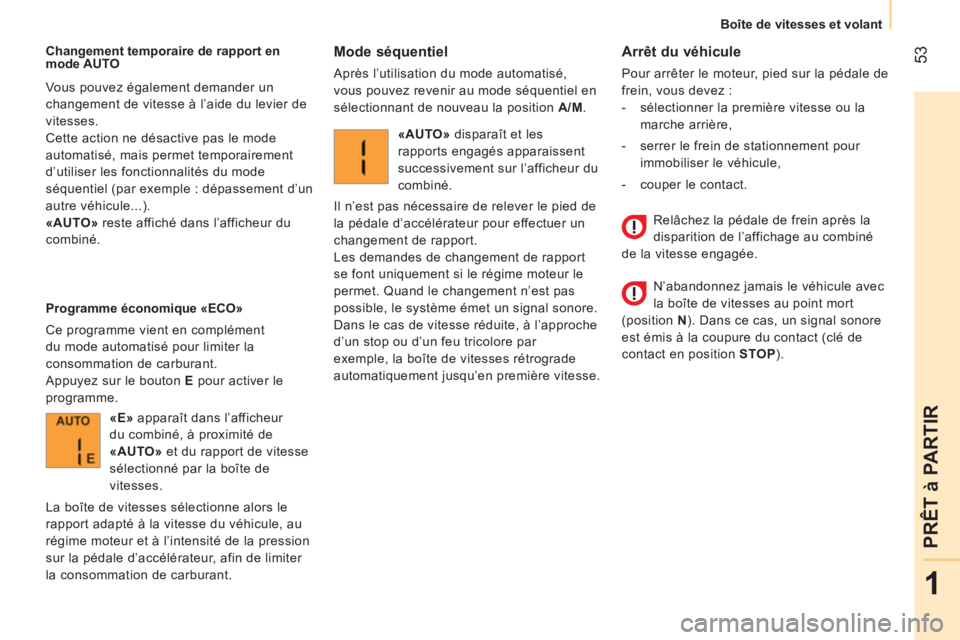

Arrêt du véhicule

Pour arrêter le moteur, pied sur la pédale de
frein, vous devez :


- sélectionner la première vitesse ou la
marche arrière,

- serrer le frein de stationnement pour
immobiliser le véhicule,

- couper le contact.
Changement temporaire de rapport en
mode AUTO
Vous pouvez également demander un
changement de vitesse à l’aide du levier de
vitesses.
Cette action ne désactive pas le mode
automatisé, mais permet temporairement
d’utiliser les fonctionnalités du mode
séquentiel (par exemple : dépassement d’un
autre véhicule...).

«AUTO»
reste affiché dans l’afficheur du
combiné.

Programme économique «ECO»
Ce programme vient en complément
du mode automatisé pour limiter la
consommation de carburant.
Appuyez sur le bouton E
pour activer le
programme.

Mode séquentiel

Après l’utilisation du mode automatisé,
vous pouvez revenir au mode séquentiel en
sélectionnant de nouveau la position A/M
.

«E»
apparaît dans l’afficheur
du combiné, à proximité de
«AUTO»
et du rapport de vitesse
sélectionné par la boîte de
vitesses.
La boîte de vitesses sélectionne alors le
rapport adapté à la vitesse du véhicule, au
régime moteur et à l’intensité de la pression
sur la pédale d’accélérateur, afin de limiter
la consommation de carburant.

«AUTO»
disparaît et les
rapports engagés apparaissent
successivement sur l’afficheur du
combiné.
Il n’est pas nécessaire de relever le pied de
la pédale d’accélérateur pour effectuer un
changement de rapport.
Les demandes de changement de rapport
se font uniquement si le régime moteur le
permet. Quand le changement n’est pas
possible, le système émet un signal sonore.
Dans le cas de vitesse réduite, à l’approche
d’un stop ou d’un feu tricolore par
exemple, la boîte de vitesses rétrograde
automatiquement jusqu’en première vitesse.
Relâchez la pédale de frein après la
disparition de l’affichage au combiné
de la vitesse engagée.
N’abandonnez jamais le véhicule avec
la boîte de vitesses au point mort
(position N
). Dans ce cas, un signal sonore
est émis à la coupure du contact (clé de
contact en position STOP
).

54



Boîte de vitesses et volant



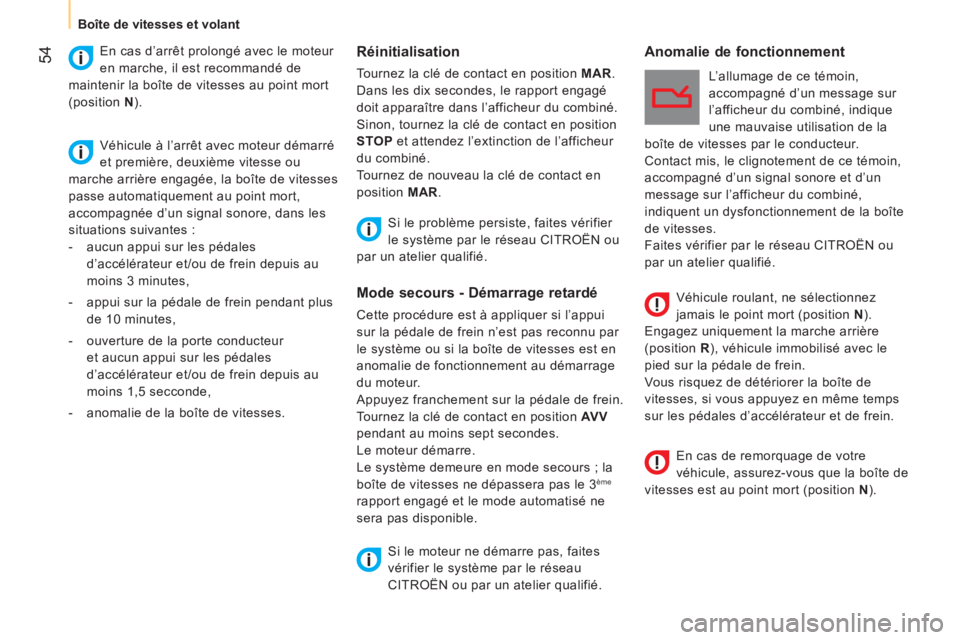

Réinitialisation

Tournez la clé de contact en position MAR
.
Dans les dix secondes, le rapport engagé
doit apparaître dans l’afficheur du combiné.
Sinon, tournez la clé de contact en position
STOP
et attendez l’extinction de l’afficheur
du combiné.
Tournez de nouveau la clé de contact en
position MAR
. L’allumage de ce témoin,
accompagné d’un message sur
l’afficheur du combiné, indique
une mauvaise utilisation de la
boîte de vitesses par le conducteur.
Contact mis, le clignotement de ce témoin,
accompagné d’un signal sonore et d’un
message sur l’afficheur du combiné,
indiquent un dysfonctionnement de la boîte
de vitesses.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié. Si le problème persiste, faites vérifier
le système par le réseau CITROËN ou
par un atelier qualifié.
Véhicule roulant, ne sélectionnez
jamais le point mort (position N
).
Engagez uniquement la marche arrière
(position R
), véhicule immobilisé avec le
pied sur la pédale de frein.
Vous risquez de détériorer la boîte de
vitesses, si vous appuyez en même temps
sur les pédales d’accélérateur et de frein.

Mode secours - Démarrage retardé

Cette procédure est à appliquer si l’appui
sur la pédale de frein n’est pas reconnu par
le système ou si la boîte de vitesses est en
anomalie de fonctionnement au démarrage
du moteur.
Appuyez franchement sur la pédale de frein.
Tournez la clé de contact en position AV V
pendant au moins sept secondes.
Le moteur démarre.
Le système demeure en mode secours ; la
boîte de vitesses ne dépassera pas le 3
ème
rapport engagé et le mode automatisé ne
sera pas disponible.
Si le moteur ne démarre pas, faites
vérifier le système par le réseau
CITROËN ou par un atelier qualifié.




Anomalie de fonctionnement

En cas d’arrêt prolongé avec le moteur
en marche, il est recommandé de
maintenir la boîte de vitesses au point mort
(position N
).
Véhicule à l’arrêt avec moteur démarré
et première, deuxième vitesse ou
marche arrière engagée, la boîte de vitesses
passe automatiquement au point mort,
accompagnée d’un signal sonore, dans les
situations suivantes :


- aucun appui sur les pédales
d’accélérateur et/ou de frein depuis au
moins 3 minutes,

- appui sur la pédale de frein pendant plus
de 10 minutes,

- ouverture de la porte conducteur
et aucun appui sur les pédales
d’accélérateur et/ou de frein depuis au
moins 1,5 secconde,

- anomalie de la boîte de vitesses.


En cas de remorquage de votre
véhicule, assurez-vous que la boîte de
vitesses est au point mort (position N
).

55
1
PRÊT à PARTIR
Boîte de vitesses et volant

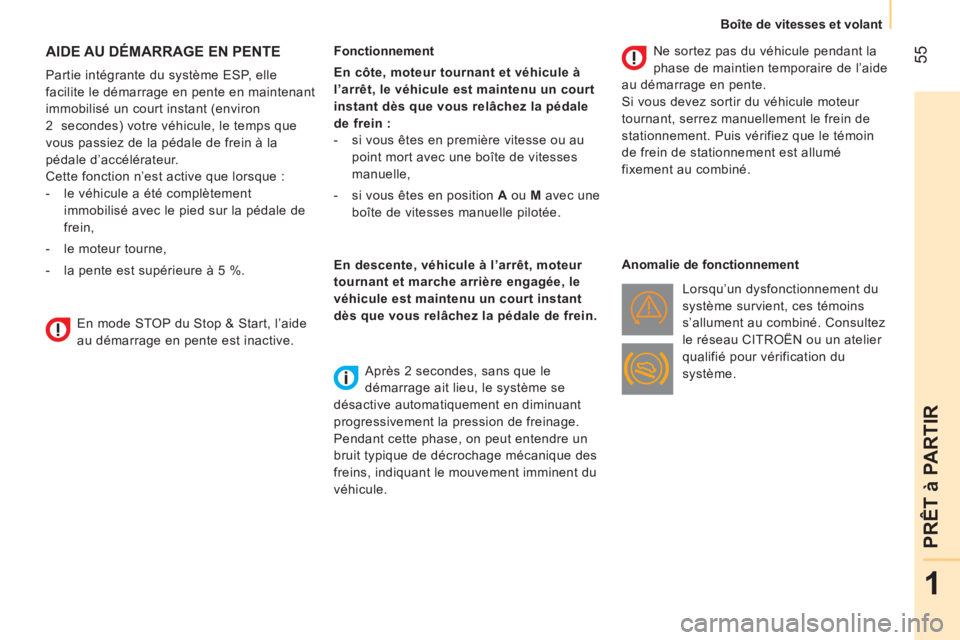

AIDE AU DÉMARRAGE EN PENTE


Partie intégrante du système ESP, elle
facilite le démarrage en pente en maintenant
immobilisé un court instant (environ
2 secondes) votre véhicule, le temps que
vous passiez de la pédale de frein à la
pédale d’accélérateur.
Cette fonction n’est active que lorsque :


- le véhicule a été complètement
immobilisé avec le pied sur la pédale de
frein,

- le moteur tourne,

- la pente est supérieure à 5 %.
Fonctionnement

En côte, moteur tournant et véhicule à
l’arrêt, le véhicule est maintenu un court
instant dès que vous relâchez la pédale
de frein :


- si vous êtes en première vitesse ou au
point mort avec une boîte de vitesses
manuelle,

- si vous êtes en position A
ou M
avec une
boîte de vitesses manuelle pilotée.



En descente, véhicule à l’arrêt, moteur
tournant et marche arrière engagée, le
véhicule est maintenu un court instant
dès que vous relâchez la pédale de frein.


Après 2 secondes, sans que le
démarrage ait lieu, le système se
désactive automatiquement en diminuant
progressivement la pression de freinage.
Pendant cette phase, on peut entendre un
bruit typique de décrochage mécanique des
freins, indiquant le mouvement imminent du
véhicule.
Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l’aide
au démarrage en pente.
Si vous devez sortir du véhicule moteur
tournant, serrez manuellement le frein de
stationnement. Puis vérifiez que le témoin
de frein de stationnement est allumé
fixement au combiné.

Anomalie de fonctionnement
Lorsqu’un dysfonctionnement du
système survient, ces témoins
s’allument au combiné. Consultez
le réseau CITROËN ou un atelier
qualifié pour vérification du
système.
En mode STOP du Stop & Start, l’aide
au démarrage en pente est inactive.

56



Boîte de vitesses et volant



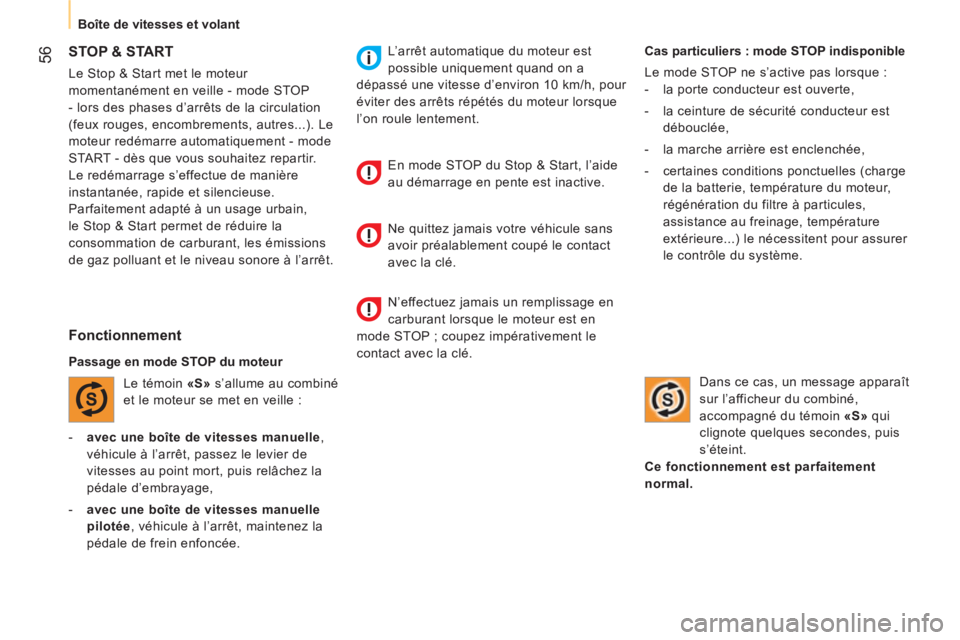

- avec une boîte de vitesses manuelle
,
véhicule à l’arrêt, passez le levier de
vitesses au point mort, puis relâchez la
pédale d’embrayage,

- avec une boîte de vitesses manuelle
pilotée
, véhicule à l’arrêt, maintenez la
pédale de frein enfoncée.
Cas particuliers : mode STOP indisponible
Le mode STOP ne s’active pas lorsque :


- la porte conducteur est ouverte,

- la ceinture de sécurité conducteur est
débouclée,

- la marche arrière est enclenchée,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
régénération du filtre à particules,
assistance au freinage, température
extérieure...) le nécessitent pour assurer
le contrôle du système.
Dans ce cas, un message apparaît
sur l’afficheur du combiné,
accompagné du témoin «S»
qui
clignote quelques secondes, puis
s’éteint.

Ce fonctionnement est parfaitement
normal.










STOP & START

Le Stop & Start met le moteur
momentanément en veille - mode STOP
- lors des phases d’arrêts de la circulation
(feux rouges, encombrements, autres...). Le
moteur redémarre automatiquement - mode
START - dès que vous souhaitez repartir.
Le redémarrage s’effectue de manière
instantanée, rapide et silencieuse.
Parfaitement adapté à un usage urbain,
le Stop & Start permet de réduire la
consommation de carburant, les émissions
de gaz polluant et le niveau sonore à l’arrêt.

Fonctionnement


Passage en mode STOP du moteur
Le témoin «S»
s’allume au combiné
et le moteur se met en veille : L’arrêt automatique du moteur est
possible uniquement quand on a
dépassé une vitesse d’environ 10 km/h, pour
éviter des arrêts répétés du moteur lorsque
l’on roule lentement.
En mode STOP du Stop & Start, l’aide
au démarrage en pente est inactive.
Ne quittez jamais votre véhicule sans
avoir préalablement coupé le contact
avec la clé.
N’effectuez jamais un remplissage en
carburant lorsque le moteur est en
mode STOP ; coupez impérativement le
contact avec la clé.

57
1
PRÊT à PARTIR
Boîte de vitesses et volant

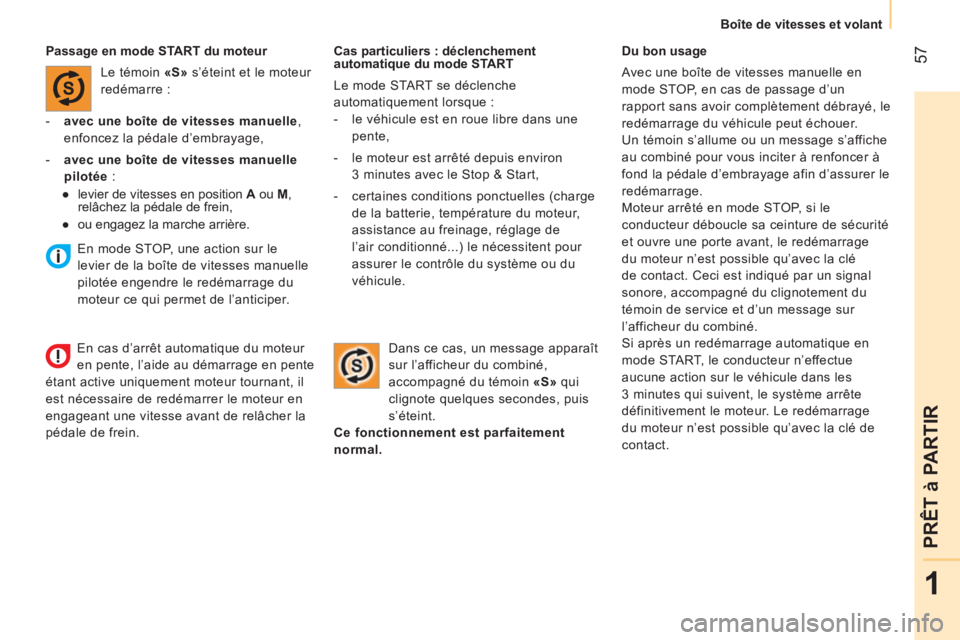

Cas particuliers : déclenchement
automatique du mode START
Le mode START se déclenche
automatiquement lorsque :


- le véhicule est en roue libre dans une
pente,

- le moteur est arrêté depuis environ
3 minutes avec le Stop & Start,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de
l’air conditionné...) le nécessitent pour
assurer le contrôle du système ou du
véhicule.

Du bon usage
Avec une boîte de vitesses manuelle en
mode STOP, en cas de passage d’un
rapport sans avoir complètement débrayé, le
redémarrage du véhicule peut échouer.
Un témoin s’allume ou un message s’affiche
au combiné pour vous inciter à renfoncer à
fond la pédale d’embrayage afin d’assurer le
redémarrage.
Moteur arrêté en mode STOP, si le
conducteur déboucle sa ceinture de sécurité
et ouvre une porte avant, le redémarrage
du moteur n’est possible qu’avec la clé
de contact. Ceci est indiqué par un signal
sonore, accompagné du clignotement du
témoin de service et d’un message sur
l’afficheur du combiné.
Si après un redémarrage automatique en
mode START, le conducteur n’effectue
aucune action sur le véhicule dans les
3 minutes qui suivent, le système arrête
définitivement le moteur. Le redémarrage
du moteur n’est possible qu’avec la clé de
contact.

Passage en mode START du moteur
Le témoin «S»
s’éteint et le moteur
redémarre :


- avec une boîte de vitesses manuelle
,
enfoncez la pédale d’embrayage,

- avec une boîte de vitesses manuelle
pilotée
:


●
levier de vitesses en position A
ou M
,
relâchez la pédale de frein,

●
ou engagez la marche arrière.

Dans ce cas, un message apparaît
sur l’afficheur du combiné,
accompagné du témoin «S»
qui
clignote quelques secondes, puis
s’éteint.

Ce fonctionnement est parfaitement
normal.
En mode STOP, une action sur le
levier de la boîte de vitesses manuelle
pilotée engendre le redémarrage du
moteur ce qui permet de l’anticiper.
En cas d’arrêt automatique du moteur
en pente, l’aide au démarrage en pente
étant active uniquement moteur tournant, il
est nécessaire de redémarrer le moteur en
engageant une vitesse avant de relâcher la
pédale de frein.

58



Boîte de vitesses et volant



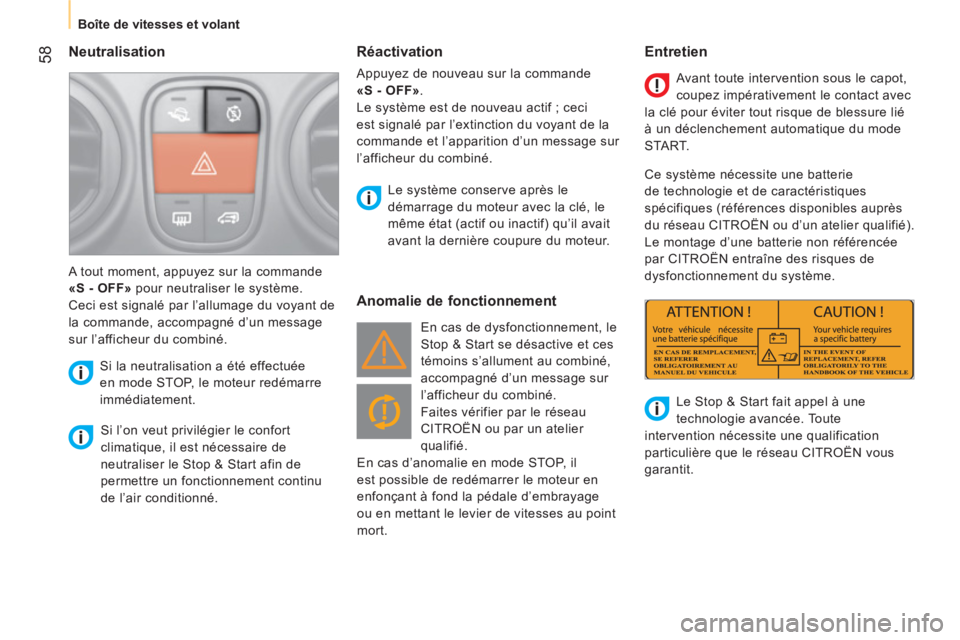

Neutralisation


Si l’on veut privilégier le confort
climatique, il est nécessaire de
neutraliser le Stop & Start afin de
permettre un fonctionnement continu
de l’air conditionné.
Le système conserve après le
démarrage du moteur avec la clé, le
même état (actif ou inactif) qu’il avait
avant la dernière coupure du moteur.
A tout moment, appuyez sur la commande
«S - OFF»
pour neutraliser le système.
Ceci est signalé par l’allumage du voyant de
la commande, accompagné d’un message
sur l’afficheur du combiné.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.

Anomalie de fonctionnement
Entretien

En cas de dysfonctionnement, le
Stop & Start se désactive et ces
témoins s’allument au combiné,
accompagné d’un message sur
l’afficheur du combiné.
Faites vérifier par le réseau
CITROËN ou par un atelier
qualifié.
En cas d’anomalie en mode STOP, il
est possible de redémarrer le moteur en
enfonçant à fond la pédale d’embrayage
ou en mettant le levier de vitesses au point
mort. Avant toute intervention sous le capot,
coupez impérativement le contact avec
la clé pour éviter tout risque de blessure lié
à un déclenchement automatique du mode
START.
Ce système nécessite une batterie
de technologie et de caractéristiques
spécifiques (références disponibles auprès
du réseau CITROËN ou d’un atelier qualifié).
Le montage d’une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système.
Le Stop & Start fait appel à une
technologie avancée. Toute
intervention nécessite une qualification
particulière que le réseau CITROËN vous
garantit.


Réactivation

Appuyez de nouveau sur la commande
«S - OFF»
.
Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant de la
commande et l’apparition d’un message sur
l’afficheur du combiné.
