CITROEN NEMO 2014 Notices Demploi (in French)

60



Dimensions

61
2
Dimensions
CARACTÉRISTIQUES TECHNIQUES

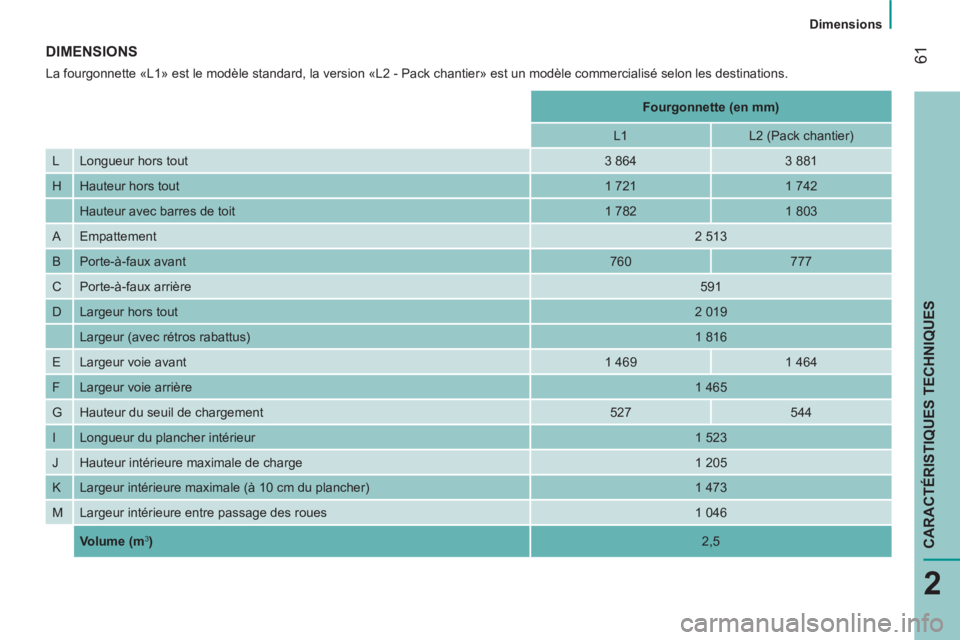

DIMENSIONS

La fourgonnette «L1» est le modèle standard, la version «L2 - Pack chantier» est un modèle commercialisé selon les destinations.

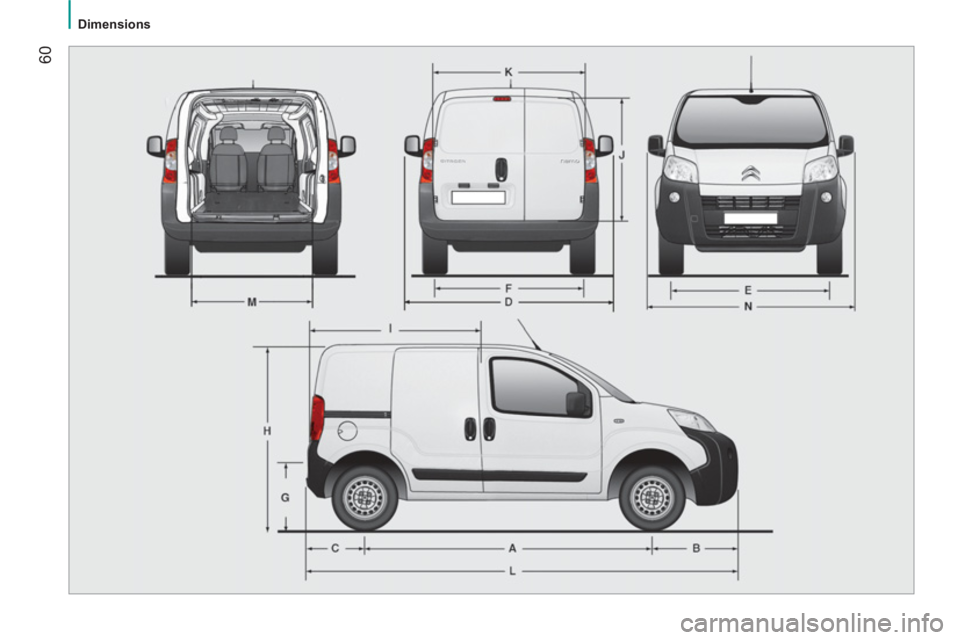

Fourgonnette (en mm)





L1
L2 (Pack chantier)
L Longueur hors tout

3 864
3 881
H Hauteur hors tout

1 721
1 742


Hauteur avec barres de toit
1 782
1 803
A Empattement

2 513
B Porte-à-faux avant

760
777
C Porte-à-faux arrière

591
D Largeur hors tout

2 019
Largeur (avec rétros rabattus)

1 816
E Largeur voie avant

1 469
1 464
F Largeur voie arrière

1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur

1 523
J Hauteur intérieure maximale de charge
1 205
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046

Volume (m

3

)


2,5

62



Dimensions

63
2
Dimensions
CARACTÉRISTIQUES TECHNIQUES

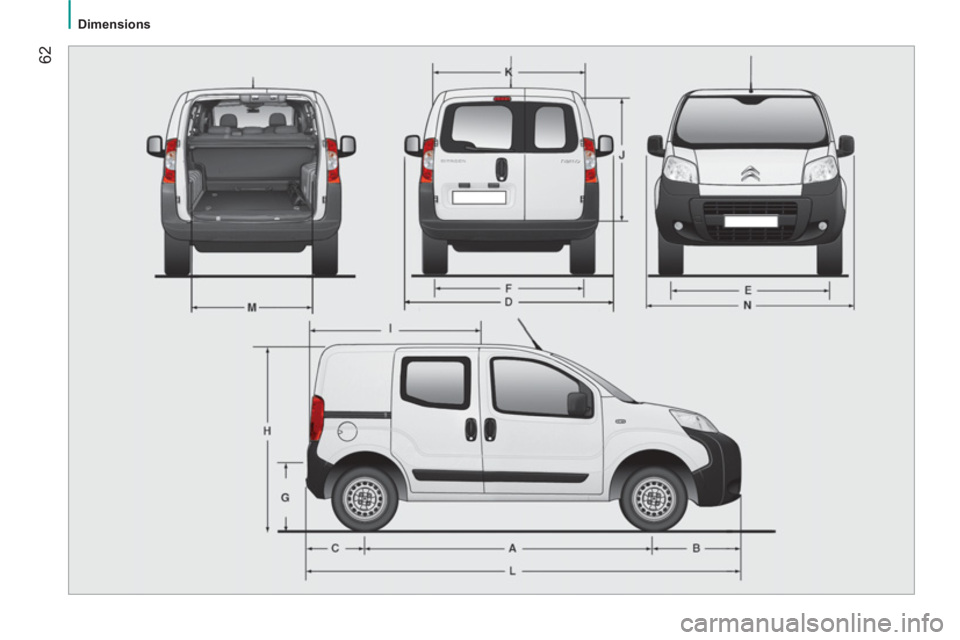

Combi (en mm)



Standard
Tous chemins
L Longueur hors tout
3 959
3 970
H Hauteur hors tout

1 721
1 742
Hauteur avec barres de toit
1 782
1 803
A Empattement

2 513
B Porte-à-faux avant

855
866
C Porte-à-faux arrière

591
D Largeur hors tout

2 019
Largeur (avec rétros rabattus)

1 816
E Largeur voie avant

1 464
F Largeur voie arrière

1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur (banquette arrière en place)
743
Longueur du plancher intérieur (banquette arrière en portefeuille)
1 130
J Hauteur intérieure maximale de charge (sous tablette arrière)
592
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046

64



Dimensions

65
2
Dimensions
CARACTÉRISTIQUES TECHNIQUES

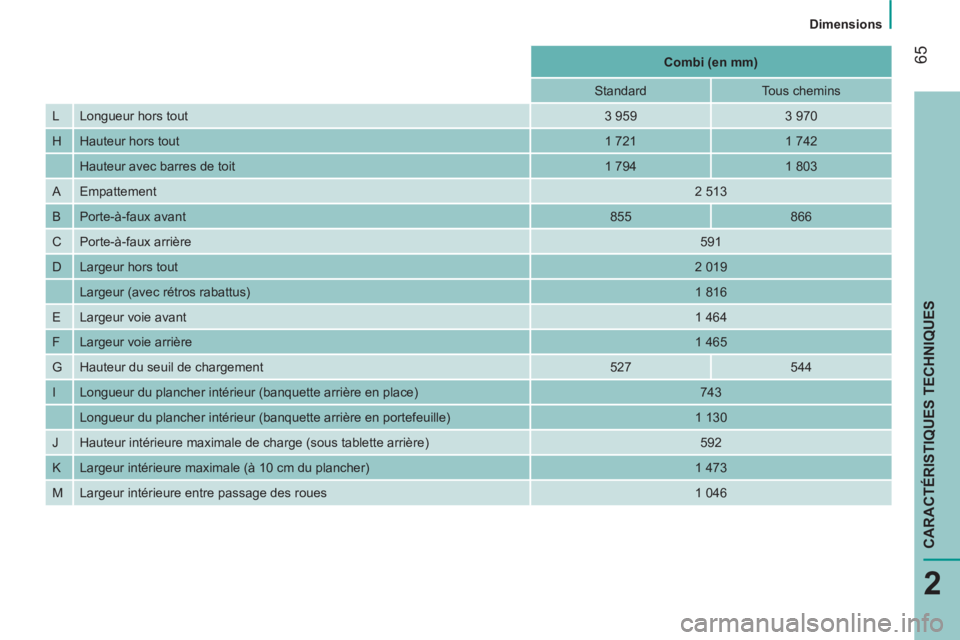

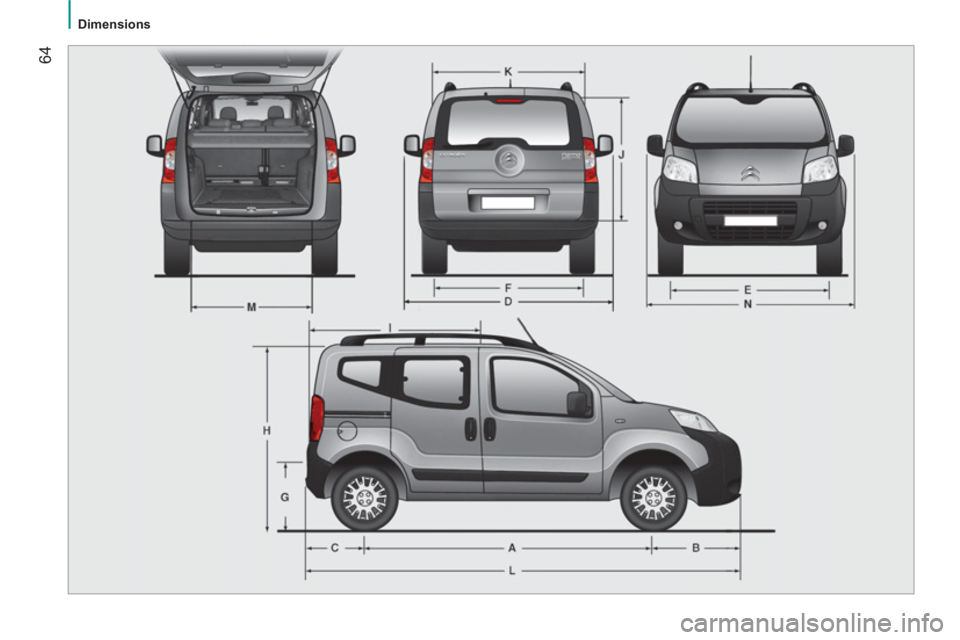

Combi (en mm)



Standard
Tous chemins
L Longueur hors tout

3 959
3 970
H Hauteur hors tout

1 721
1 742
Hauteur avec barres de toit
1 794
1 803
A Empattement

2 513
B Porte-à-faux avant

855
866
C Porte-à-faux arrière

591
D Largeur hors tout

2 019
Largeur (avec rétros rabattus)

1 816
E Largeur voie avant

1 464
F Largeur voie arrière

1 465
G Hauteur du seuil de chargement
527
544
I Longueur du plancher intérieur (banquette arrière en place)
743
Longueur du plancher intérieur (banquette arrière en portefeuille)
1 130
J Hauteur intérieure maximale de charge (sous tablette arrière)
592
K Largeur intérieure maximale (à 10 cm du plancher)
1 473
M Largeur intérieure entre passage des roues
1 046

66

Motorisations

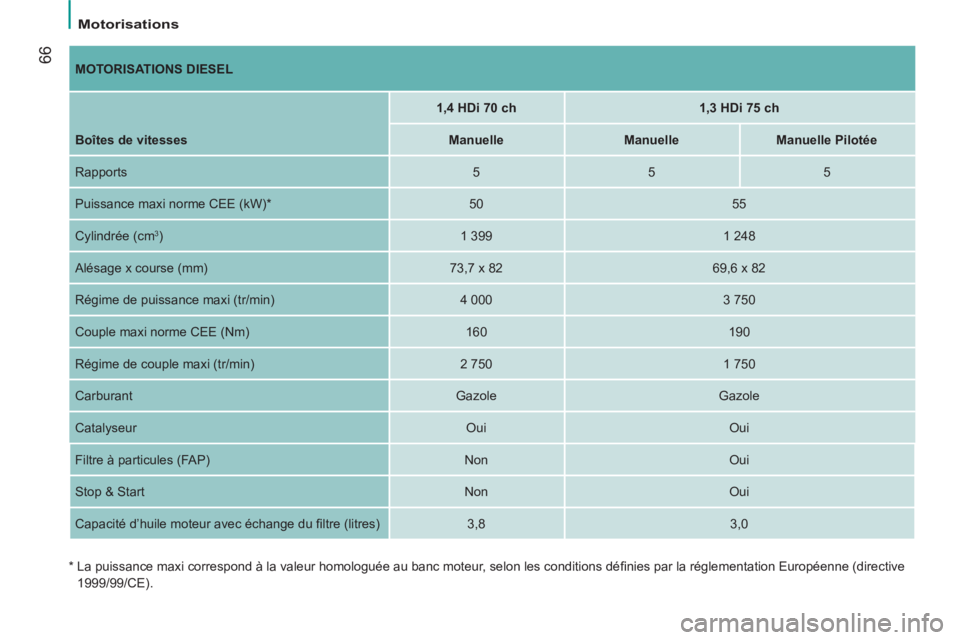

MOTORISATIONS DIESEL






1,4 HDi 70 ch



1,3 HDi 75 ch



Boîtes de vitesses


Manuelle



Manuelle



Manuelle Pilotée


Rapports
5
5
5
Puissance maxi norme CEE (kW) *
50
55
Cylindrée (cm
3
)
1 399
1 248
Alésage x course (mm)
73,7 x 82
69,6 x 82
Régime de puissance maxi (tr/min)
4 000
3 750
Couple maxi norme CEE (Nm)
160
190
Régime de couple maxi (tr/min)
2 750
1 750
Carburant
Gazole
Gazole
Catalyseur
Oui
Oui
Filtre à particules (FAP)
Non
Oui
Stop & Start
Non
Oui
Capacité d’huile moteur avec échange du fi ltre (litres)
3,8
3,0

*

La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions défi nies par la réglementation Européenne (directive
1999/99/CE).

67
2
Motorisations
CARACTÉRISTIQUES TECHNIQUES

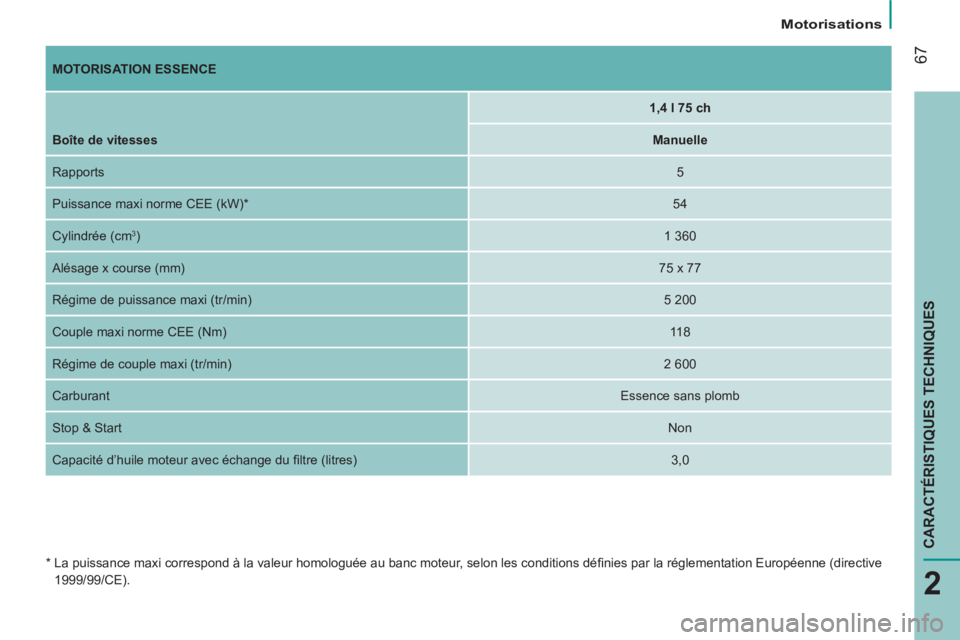

MOTORISATION ESSENCE






1,4 l 75 ch



Boîte de vitesses



Manuelle


Rapports

5
Puissance maxi norme CEE (kW) *

54
Cylindrée (cm
3
)

1 360
Alésage x course (mm)

75 x 77
Régime de puissance maxi (tr/min)
5 200
Couple maxi norme CEE (Nm)

118
Régime de couple maxi (tr/min)

2 600
Carburant

Essence sans plomb
Stop & Start

Non
Capacité d’huile moteur avec échange du fi ltre (litres)
3,0

* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions défi nies par la réglementation Européenne (directive
1999/99/CE).

68


Masses

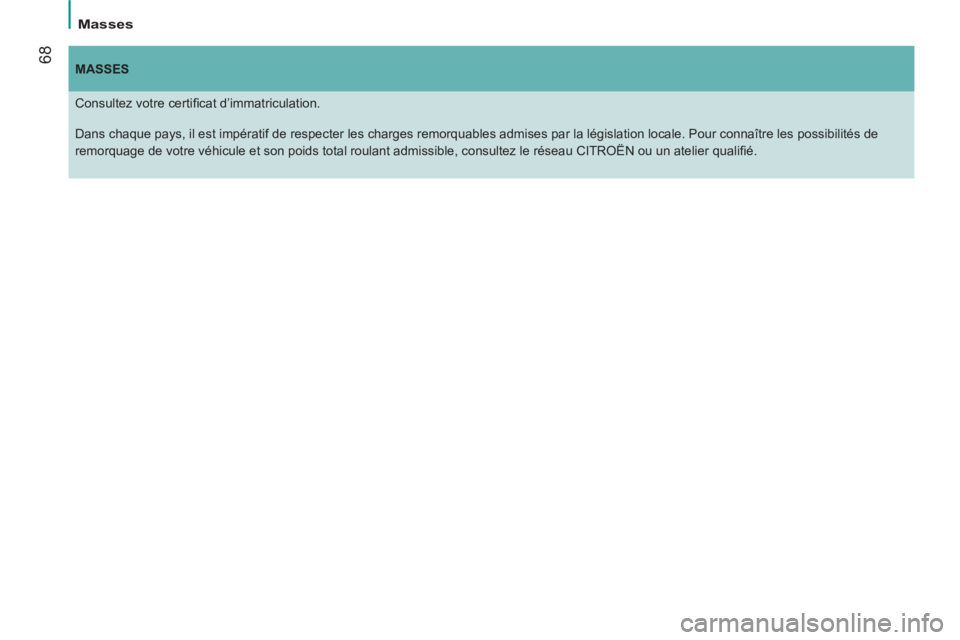

MASSES


Consultez votre certifi cat d’immatriculation.
Dans chaque pays, il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités de
remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROËN ou un atelier qualifi é.
