CITROEN NEMO 2014 Upute Za Rukovanje (in Croatian)

60



Dimenzije

61
2



Dimenzije

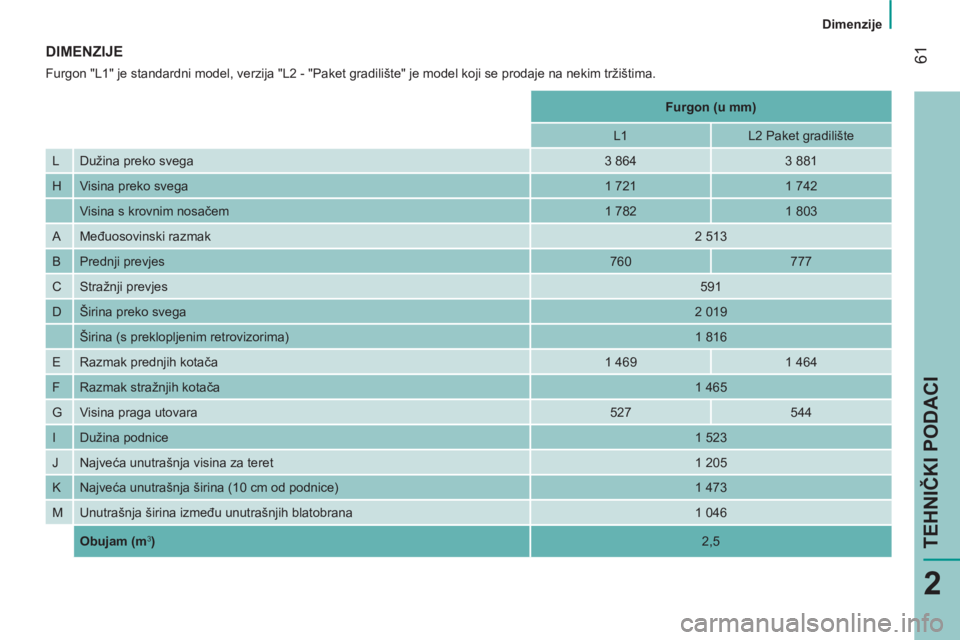

TEHNIČKI PODACI

DIMENZIJE

Furgon "L1" je standardni model, verzija "L2 - "Paket gradilište" je model koji se prodaje na nekim tržištima.




Furgon (u mm)




L1
L2 Paket gradilište
L Dužina preko svega
3 864
3 881
H Visina preko svega
1 721
1 742


Visina s krovnim nosačem
1 782
1 803
A Međuosovinski razmak

2 513
B Prednji prevjes

760
777
C Stražnji prevjes

591
D Širina preko svega

2 019
Širina (s preklopljenim retrovizorima)
1 816
E Razmak prednjih kotača
1 469
1 464
F Razmak stražnjih kotača

1 465
G Visina praga utovara
527
544
I Dužina podnice

1 523
J Najveća unutrašnja visina za teret

1 205
K Najveća unutrašnja širina (10 cm od podnice)
1 473
M Unutrašnja širina između unutrašnjih blatobrana
1 046


Obujam
(m
3
)

2,5

62



Dimenzije

63
2



Dimenzije

TEHNIČKI PODACI



Kombi (u mm)


Standardni
Terenski
L Dužina preko svega
3 959
3 970
H Visina preko svega
1 721
1 742
Visina s krovnim nosačem
1 782
1 803
A Međuosovinski razmak

2 513
B Prednji prevjes

855
866
C Stražnji prevjes

591
D Širina preko svega

2 019
Širina (s preklopljenim retrovizorima)
1 816
E Razmak prednjih kotača

1 464
F Razmak stražnjih kotača

1 465
G Visina praga utovara
527
544
I Dužina podnice (s postavljenom stražnjom klupom)
743
Dužina podnice (s potpuno preklopljenom stražnjom klupom)
1 130
J Najveća visina za teret (ispod stražnje police)
592
K Najveća unutrašnja širina (10 cm od podnice)
1 473

M Unutrašnja širina između unutrašnjih blatobrana
1 046

64



Dimenzije

65
2



Dimenzije

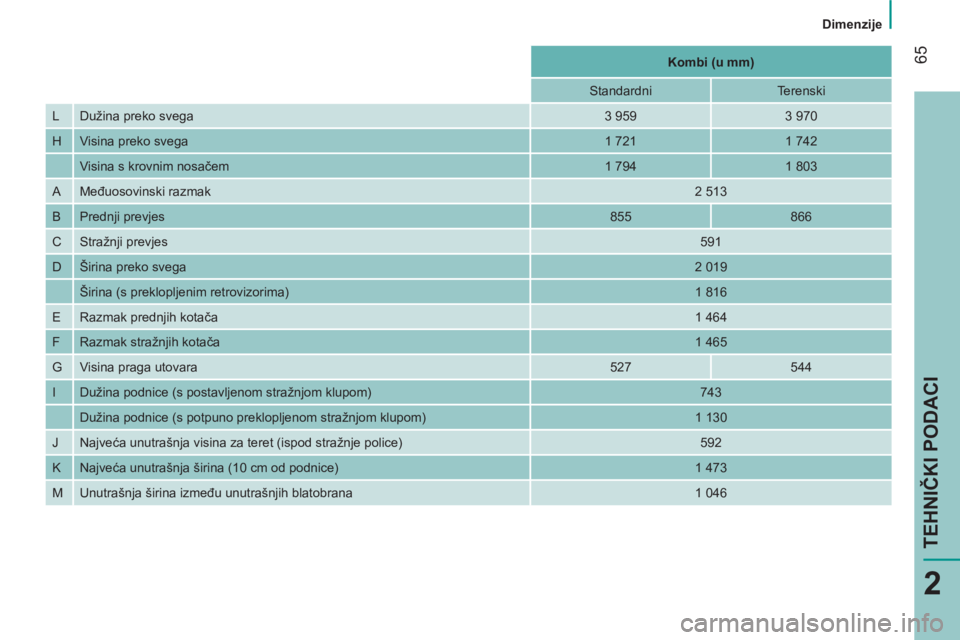

TEHNIČKI PODACI




Kombi (
u mm)


Standardni
Terenski
L Dužina preko svega
3 959
3 970
H Visina preko svega
1 721
1 742
Visina s krovnim nosačem
1 794
1 803
A Međuosovinski razmak

2 513
B Prednji prevjes

855
866
C Stražnji prevjes

591
D Širina preko svega

2 019
Širina (s preklopljenim retrovizorima)
1 816
E Razmak prednjih kotača

1 464
F Razmak stražnjih kotača

1 465
G Visina praga utovara
527
544
I Dužina podnice (s postavljenom stražnjom klupom)
743
Dužina podnice (s potpuno preklopljenom stražnjom klupom)
1 130
J Najveća unutrašnja visina za teret (ispod stražnje police)
592
K Najve
ća unutrašnja širina (10 cm od podnice)
1 473
M Unutrašnja širina između unutrašnjih blatobrana
1 046

66

Motori

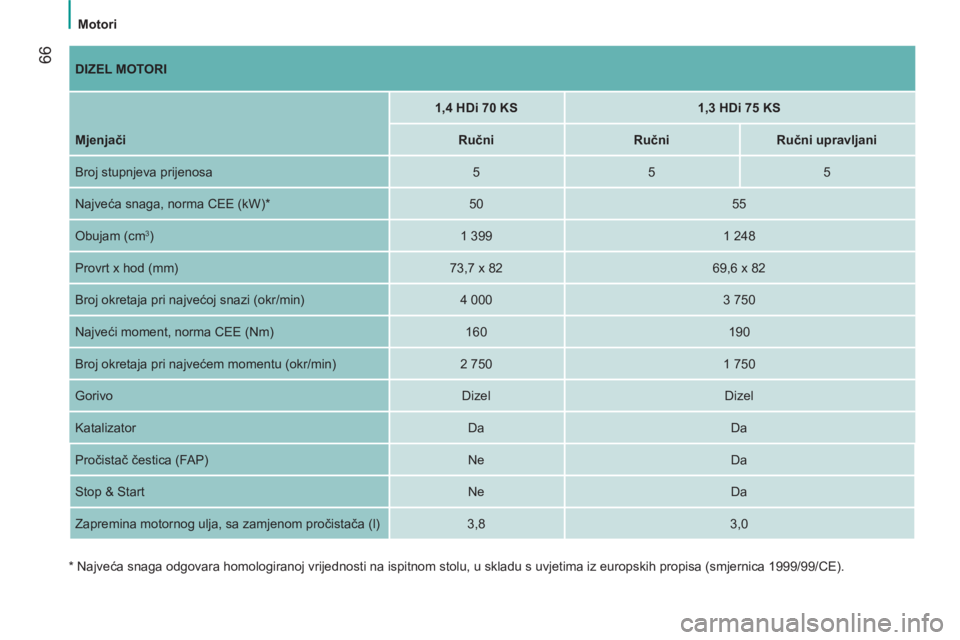

DIZEL MOTORI




1,4 HDi
70 KS



1,3 HDi 75 KS



Mjenjači


Ručni


Ručni



Ručni upravljani


Broj stupnjeva prijenosa
5
5
5
Najveća snaga, norma CEE (kW) *
50
55
Obujam (cm
3
)
1 399
1 248
Provrt x hod (mm)
73,7 x 82
69,6 x 82
Broj okretaja pri najvećoj snazi (okr/min)
4 000
3 750
Najveći moment, norma CEE (Nm)
160
190
Broj okretaja pri najvećem momentu (okr/min)
2 750
1 750
Gorivo
Dizel
Dizel
Katalizator
Da
Da
Pročistač čestica (FAP)
Ne
Da
Stop & Start
Ne
Da
Zapremina motornog ulja, sa zamjenom pročistača (l)
3,8
3,0

*

Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

67
2

Motori
TEHNIČKI PODACI

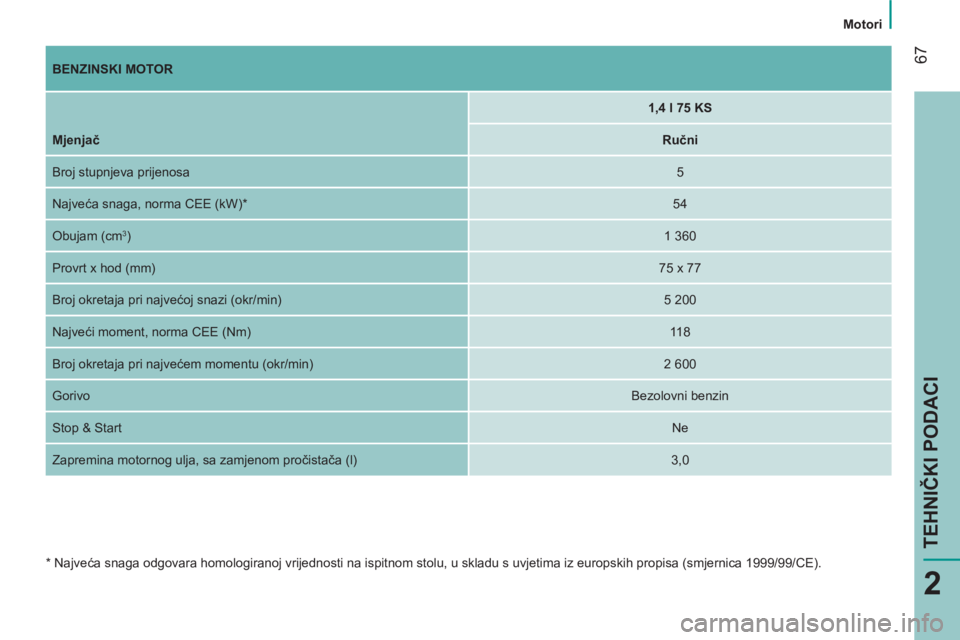

BENZINSKI MOTOR





1,4 l 75 KS



Mjenjač


Ručni
Broj stupnjeva prijenosa

5
Najveća snaga, norma CEE (kW) *

54
Obujam (cm
3
)

1 360
Provrt x hod (mm)

75 x 77
Broj okretaja pri najvećoj snazi (okr/min)
5 200
Najveći moment, norma CEE (Nm)

118
Broj okretaja pri najvećem momentu (okr/min)
2 600
Gorivo

Bezolovni benzin
Stop & Start

Ne
Zapremina motornog ulja, sa zamjenom pročistača (l)
3,0

* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

68

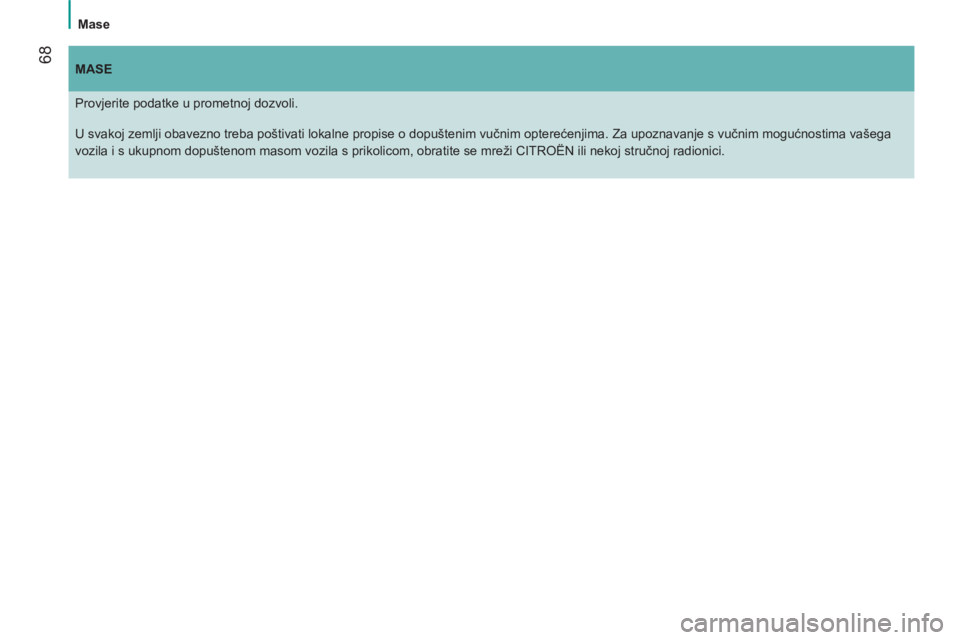

Mase


MASE


Provjerite podatke u prometnoj dozvoli.
U svakoj zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Za upoznavanje s vučnim mogućnostima vašega
vozila i s ukupnom dopuštenom masom vozila s prikolicom, obratite se mreži CITROËN ili nekoj stručnoj radionici.
