19

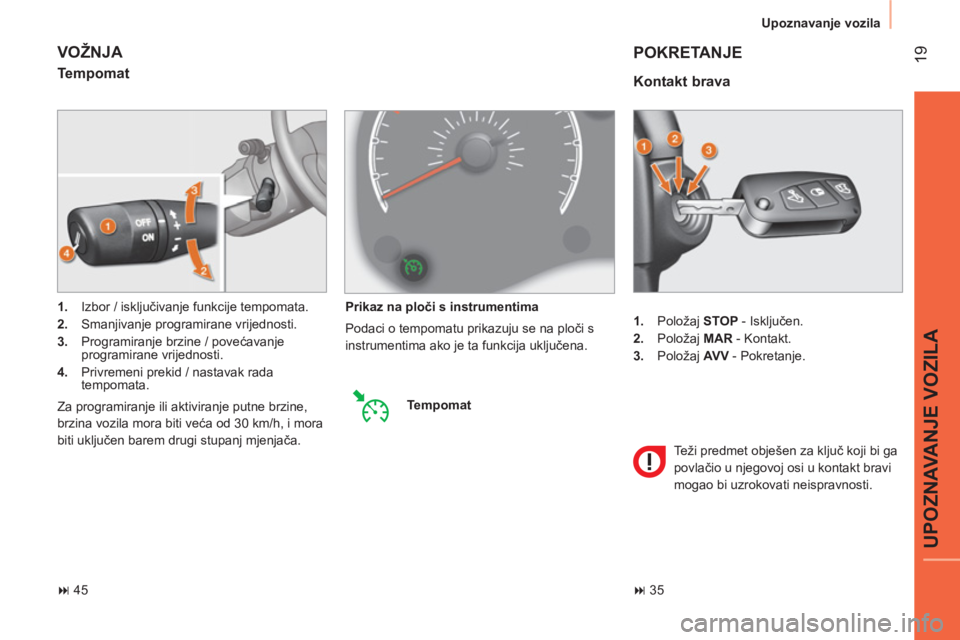

UPOZNAVANJE VOZILA
Upoznavanje vozila


1.
Položaj STOP
- Isključen.

2.
Položaj MAR
- Kontakt.

3.
Položaj AV V
- Pokretanje.


Kontakt brava

POKRETANJE

Teži predmet obješen za ključ koji bi ga
povlačio u njegovoj osi u kontakt bravi
mogao bi uzrokovati neispravnosti.

VOŽNJA


Tempomat



1.
Izbor / isključivanje funkcije tempomata.

2.
Smanjivanje programirane vrijednosti.

3.
Programiranje brzine / povećavanje
programirane vrijednosti.

4.
Privremeni prekid / nastavak rada
tempomata.
Za programiranje ili aktiviranje putne brzine,
brzina vozila mora biti veća od 30 km/h, i mora
biti uključen barem drugi stupanj mjenjača.
Prikaz na ploči s instrumentima
Podaci o tempomatu prikazuju se na ploči s
instrumentima ako je ta funkcija uključena.

Tempomat



 45 35

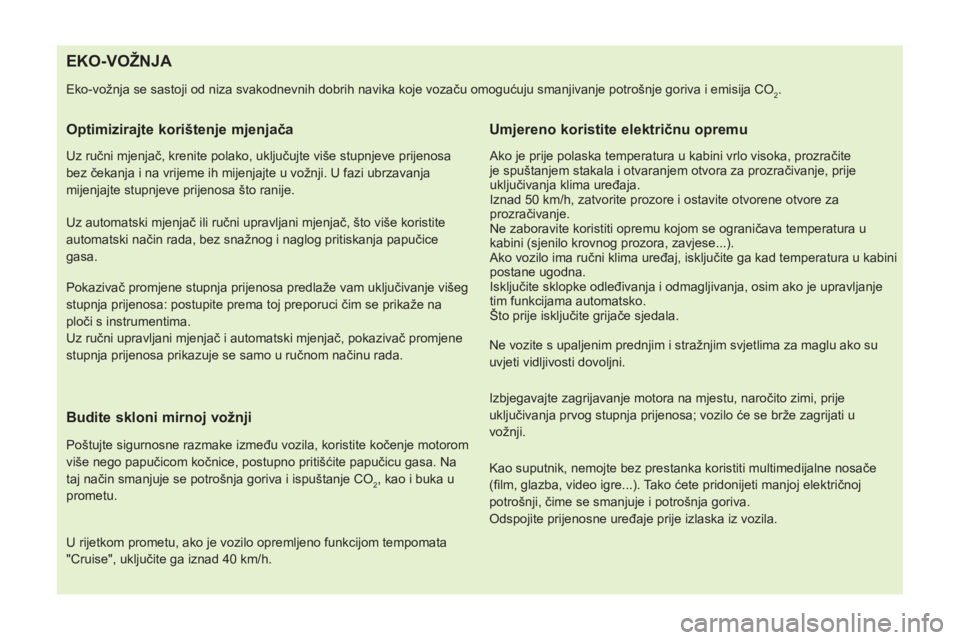

EKO-VOŽNJA

Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija CO2.


Optimizirajte korištenje mjenjača


Uz ručni mjenjač, krenite polako, uključujte više stupnjeve prijenosa
bez čekanja i na vrijeme ih mijenjajte u vožnji. U fazi ubrzavanja
mijenjajte stupnjeve prijenosa što ranije.

Uz automatski mjenjač ili ručni upravljani mjenjač, što više koristite
automatski način rada, bez snažnog i naglog pritiskanja papučice
gasa.

Pokazivač promjene stupnja prijenosa predlaže vam uključivanje višeg
stupnja prijenosa: postupite prema toj preporuci čim se prikaže na
ploči s instrumentima.
Uz ručni upravljani mjenjač i automatski mjenjač, pokazivač promjene
stupnja prijenosa prikazuje se samo u ručnom načinu rada.



Budite skloni mirnoj vožnji


Poštujte sigurnosne razmake između vozila, koristite kočenje motorom
više nego papučicom kočnice, postupno pritišćite papučicu gasa. Na
taj način smanjuje se potrošnja goriva i ispuštanje CO
2, kao i buka u
prometu.

U rijetkom prometu, ako je vozilo opremljeno funkcijom tempomata
"Cruise", uključite ga iznad 40 km/h.



Umjereno koristite električnu opremu


Ako je prije polaska temperatura u kabini vrlo visoka, prozračite
je spuštanjem stakala i otvaranjem otvora za prozračivanje, prije
uključivanja klima uređaja.
Iznad 50 km/h, zatvorite prozore i ostavite otvorene otvore za
prozračivanje.
Ne zaboravite koristiti opremu kojom se ograničava temperatura u
kabini (sjenilo krovnog prozora, zavjese...).
Ako vozilo ima ručni klima uređaj, isključite ga kad temperatura u kabini
postane ugodna.
Isključite sklopke odleđivanja i odmagljivanja, osim ako je upravljanje
tim funkcijama automatsko.
Što prije isključite grijače sjedala.

Ne vozite s upaljenim prednjim i stražnjim svjetlima za maglu ako su
uvjeti vidljivosti dovoljni.

Izbjegavajte zagrijavanje motora na mjestu, naročito zimi, prije
uključivanja prvog stupnja prijenosa; vozilo će se brže zagrijati u
vožnji.

Kao suputnik, nemojte bez prestanka koristiti multimedijalne nosače
(fi lm, glazba, video igre...). Tako ćete pridonijeti manjoj električnoj
potrošnji, čime se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije izlaska iz vozila.

21

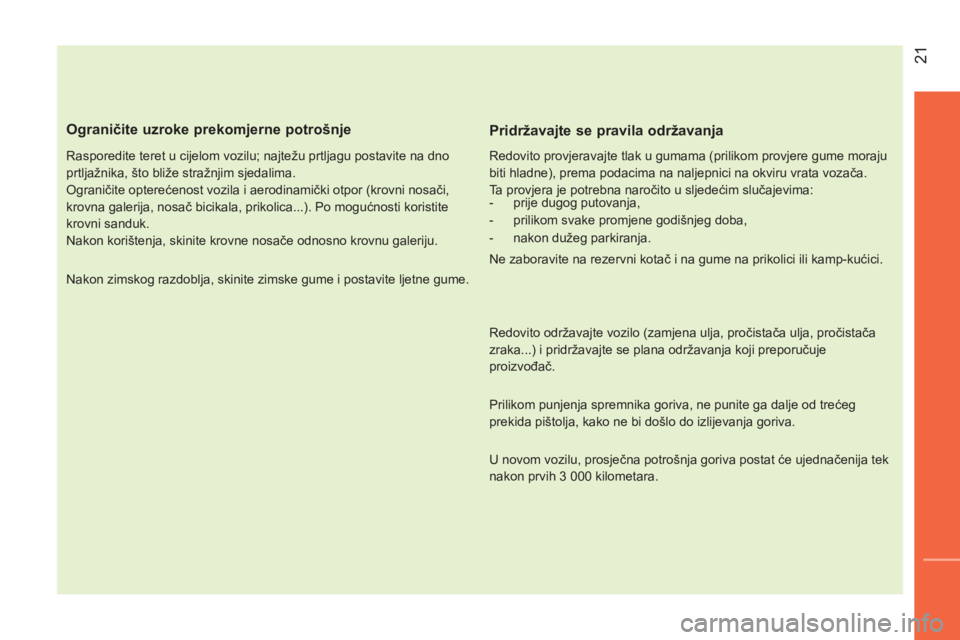

Ograničite uzroke prekomjerne potrošnje


Rasporedite teret u cijelom vozilu; najtežu prtljagu postavite na dno
prtljažnika, što bliže stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički otpor (krovni nosači,
krovna galerija, nosač bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja, skinite krovne nosače odnosno krovnu galeriju.

Nakon zimskog razdoblja, skinite zimske gume i postavite ljetne gume.



Pridržavajte se pravila održavanja


Redovito provjeravajte tlak u gumama (prilikom provjere gume moraju
biti hladne), prema podacima na naljepnici na okviru vrata vozača.
Ta provjera je potrebna naročito u sljedećim slučajevima:


- prije dugog putovanja,

- prilikom svake promjene godišnjeg doba,

- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na gume na prikolici ili kamp-kućici.

Redovito održavajte vozilo (zamjena ulja, pročistača ulja, pročistača
zraka...) i pridržavajte se plana održavanja koji preporučuje
proizvođač.



Prilikom punjenja spremnika goriva, ne punite ga dalje od trećeg
prekida pištolja, kako ne bi došlo do izlijevanja goriva.

U novom vozilu, prosječna potrošnja goriva postat će ujednačenija tek
nakon prvih 3 000 kilometara.

22



Vozačko mjesto


PLOČA S INSTRUMENTIMA



1.
Putomjer (km/milje).

2.
Ekran.

3.
Pokazivač goriva.

4.
Temperatura rashladne tekućine motora.

5.
Brojač okretaja.


Ploča s instrumentima s ekranom razine 1
Ploča s instrumentima s ekranom razine 2

Ekran na ploči s instrumentima razine 1



- Sat.

- Prijeđeni kilometri/milje.

- Putno računalo/autonomija, potrošnja,
prosječna brzina.

- Visina svjetlosnog snopa farova.

- Upozorenje na prekoračenje
programirane brzine.

- Pokazivač promjene stupnja prijenosa.

- Stop & Start.

- Uključivanje ili isključivanje zračnog
jastuka suvozača.



Ekran na ploči s instrumentima razine 2



- Sat.

- Datum.

- Radio.
- Prijeđeni kilometri/milje.

- Vanjska temperatura.

- Način rada i uključen stupanj prijenosa
ručnog upravljanog mjenjača.

- Putno računalo/autonomija, potrošnja,
prosječna brzina.

- Visina svjetlosnog snopa farova.

- Upozorenje na prekoračenje
programirane brzine.

- Izbor jezika prikaza.

- Pokazivač promjene stupnja prijenosa.

- Stop & Start.

- Uključivanje ili isključivanje zračnog
jastuka suvozača.

- Uključivanje ili isključivanje automatskog
zaključavanja vrata u vožnji.

23
1
SPREMNI ZA POLAZAK



Vozačko mjesto

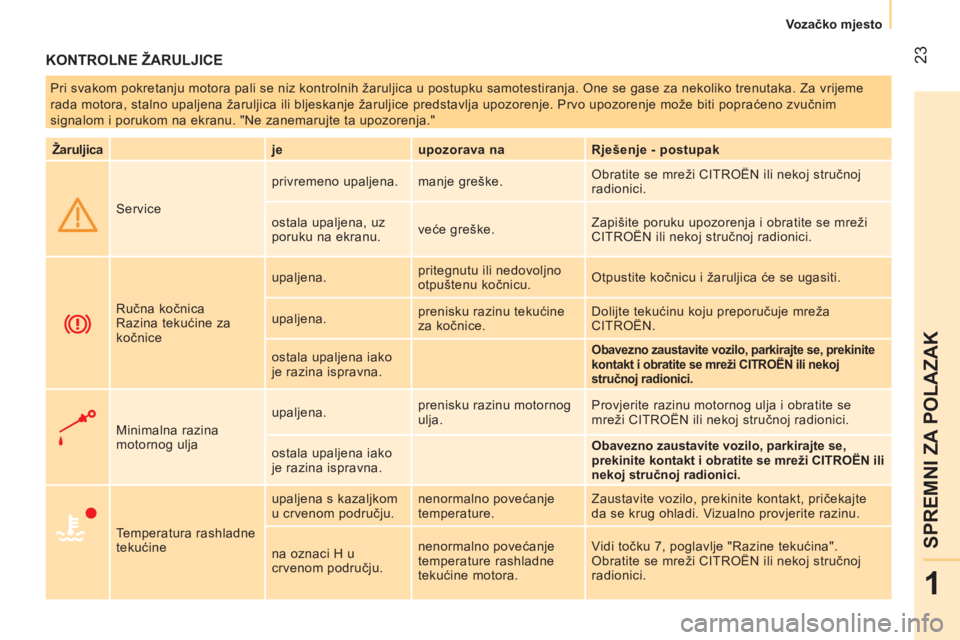

KONTROLNE ŽARULJICE

Pri svakom pokretanju motora pali se niz kontrolnih žaruljica u postupku samotestiranja. One se gase za nekoliko trenutaka. Za vrijeme
rada motora, stalno upaljena žaruljica ili bljeskanje žaruljice predstavlja upozorenje. Prvo upozorenje može biti popraćeno zvučnim
signalom i porukom na ekranu. "Ne zanemarujte ta upozorenja."

Žaruljica

je
upozorava na
Rješenje - postupak
Service privremeno upaljena. manje greške. Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
ostala upaljena, uz
poruku na ekranu. veće greške. Zapišite poruku upozorenja i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Ručna kočnica
Razina tekućine za
kočnice upaljena. pritegnutu ili nedovoljno
otpuštenu kočnicu. Otpustite kočnicu i žaruljica će se ugasiti.
upaljena. prenisku razinu tekućine
za kočnice. Dolijte tekućinu koju preporučuje mreža
CITROËN.
ostala upaljena iako
je razina ispravna.

Obavezno zaustavite vozilo, parkirajte se, prekinite
kontakt i obratite se mreži CITROËN ili nekoj
stručnoj radionici.

Minimalna razina
motornog ulja upaljena. prenisku razinu motornog
ulja. Provjerite razinu motornog ulja i obratite se
mreži CITROËN ili nekoj stručnoj radionici.
ostala upaljena iako
je razina ispravna.
Obavezno zaustavite vozilo, parkirajte se,
prekinite kontakt i obratite se mreži CITROËN ili
nekoj stručnoj radionici.

Temperatura rashladne
tekućine upaljena s kazaljkom
u crvenom području. nenormalno povećanje
temperature. Zaustavite vozilo, prekinite kontakt, pričekajte
da se krug ohladi. Vizualno provjerite razinu.
na oznaci H u
crvenom području. nenormalno povećanje
temperature rashladne
tekućine motora. Vidi točku 7, poglavlje "Razine tekućina".
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.

24



Vozačko mjesto



Žaruljica

je
upozorava na
Rješenje - postupak
Motorno ulje upaljena u vožnji, uz
poruku na ekranu. prenizak tlak motornog
ulja. Zaustavite vozilo, prekinite kontakt i obratite se
mreži CITROËN ili nekoj stručnoj radionici.
bljeska, uz poruku
na ekranu (samo za
1,3 HDi 75). pogoršanje kvalitete
motornog ulja. Što prije odvezite vozilo na održavanje kako se
ne bi oštetio motor.
Punjenje akumulatora upaljena. grešku u krugu punjenja. Provjerite stezaljke akumulatora… Točka 7,
poglavlje "Akumulator".
ostala upaljena iako
su rezultati provjera
ispravni. neispravnost kruga,
neispravnost paljenja ili
ubrizgavanja. Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Stop & Start upaljena. neispravnost sustava
Stop & Start. Što prije dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
Otkrivanje otvaranja upaljena.
neka vrata nisu dobro
zatvorena. Provjerite prednja, stražnja i bočna vrata.
uz poruku na ekranu.
Nezakopčan sigurnosni
pojas upaljena, zatim
bljeska. vozač nije zakopčao svoj
sigurnosni pojas. Povucite remen i umetnite jezičac u kopču.

praćena zvučnim
signalom, zatim
ostaje upaljena. vozilo se kreće, a vozač
nije zakopčao pojas. Povlačenjem pojasa provjerite da je dobro
zakopčan. Točka 5, poglavlje "Sigurnosni pojasi".
bljeska, uz zvučni
signal suvozač nije zakopčao
svoj pojas. Povucite pojas i umetnite jezičac u kopču.

25
1
SPREMNI ZA POLAZAK



Vozačko mjesto



Žaruljica

je
upozorava na
Rješenje - postupak

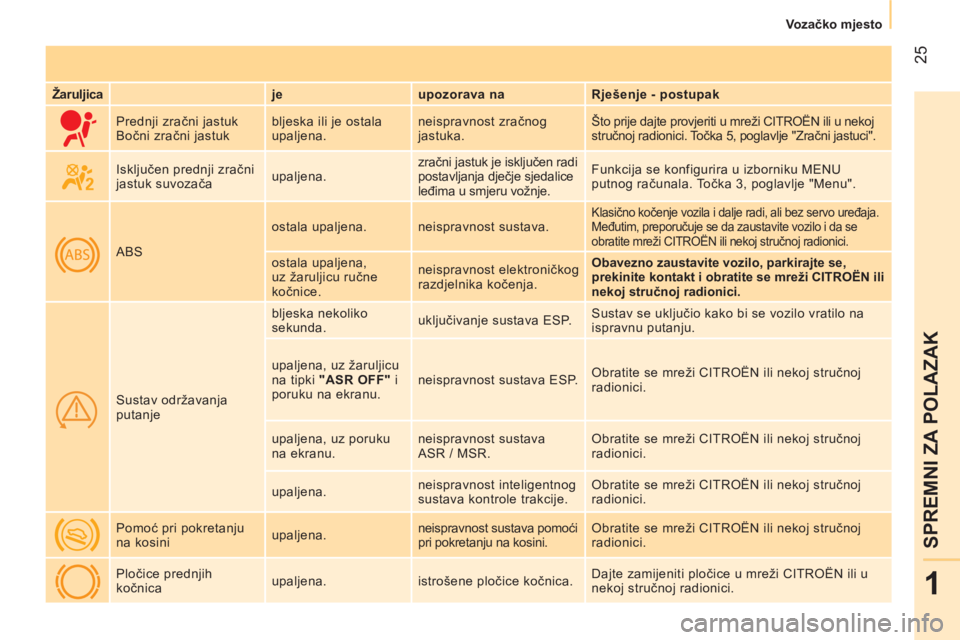

Prednji zračni jastuk
Bočni zračni jastuk bljeska ili je ostala
upaljena. neispravnost zračnog
jastuka. Što prije dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici. Točka 5, poglavlje "Zračni jastuci".
Isključen prednji zračni
jastuk suvozača upaljena. zračni jastuk je isključen radi
postavljanja dječje sjedalice
leđima u smjeru vožnje. Funkcija se konfigurira u izborniku MENU
putnog računala. Točka 3, poglavlje "Menu".
ABS ostala upaljena. neispravnost sustava.

Klasično kočenje vozila i dalje radi, ali bez servo uređaja.
Međutim, preporučuje se da zaustavite vozilo i da se
obratite mreži CITROËN ili nekoj stručnoj radionici.

ostala upaljena,
uz žaruljicu ručne
kočnice. neispravnost elektroničkog
razdjelnika kočenja.
Obavezno zaustavite vozilo, parkirajte se,
prekinite kontakt i obratite se mreži CITROËN ili
nekoj stručnoj radionici.

Sustav održavanja
putanje bljeska nekoliko
sekunda. uključivanje sustava ESP. Sustav se uključio kako bi se vozilo vratilo na
ispravnu putanju.
upaljena, uz žaruljicu
na tipki "ASR OFF"
i
poruku na ekranu. neispravnost sustava ESP. Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
upaljena, uz poruku
na ekranu. neispravnost sustava
ASR / MSR. Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
upaljena. neispravnost inteligentnog
sustava kontrole trakcije. Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Pomoć pri pokretanju
na kosini upaljena. neispravnost sustava pomoći
pri pokretanju na kosini. Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Pločice prednjih
kočnica upaljena. istrošene pločice kočnica.
Dajte zamijeniti pločice u mreži CITROËN ili u
nekoj stručnoj radionici.

26



Vozačko mjesto



Žaruljica

je
upozorava na
Rješenje - postupak

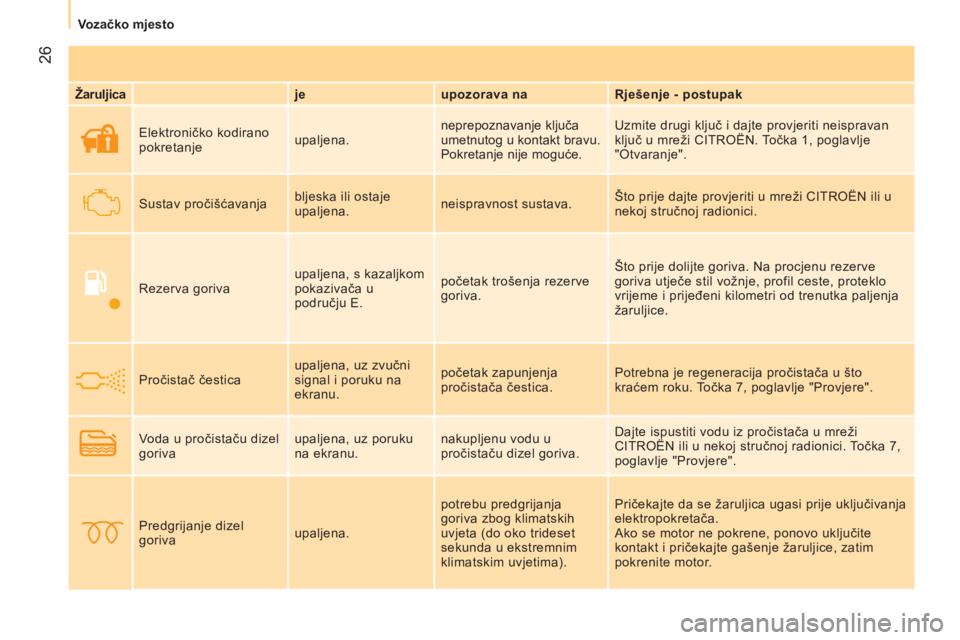

Elektroničko kodirano
pokretanje upaljena. neprepoznavanje ključa
umetnutog u kontakt bravu.
Pokretanje nije moguće. Uzmite drugi ključ i dajte provjeriti neispravan
ključ u mreži CITROËN. Točka 1, poglavlje
"Otvaranje".
Sustav pročišćavanja bljeska ili ostaje
upaljena. neispravnost sustava. Što prije dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
Rezerva goriva upaljena, s kazaljkom
pokazivača u
području E. početak trošenja rezerve
goriva. Što prije dolijte goriva. Na procjenu rezerve
goriva utječe stil vožnje, profil ceste, proteklo
vrijeme i prijeđeni kilometri od trenutka paljenja
žaruljice.
Pročistač čestica upaljena, uz zvučni
signal i poruku na
ekranu. početak zapunjenja
pročistača
čestica. Potrebna je regeneracija pročistača u što
kraćem roku. Točka 7, poglavlje "Provjere".
Voda u pročistaču dizel
goriva upaljena, uz poruku
na ekranu. nakupljenu vodu u
pročistaču dizel goriva. Dajte ispustiti vodu iz pročistača u mreži
CITROËN ili u nekoj stručnoj radionici. Točka 7,
poglavlje "Provjere".
Predgrijanje dizel
goriva upaljena. potrebu predgrijanja
goriva zbog klimatskih
uvjeta (do oko trideset
sekunda u ekstremnim
klimatskim uvjetima). Pričekajte da se žaruljica ugasi prije uključivanja
elektropokretača.
Ako se motor ne pokrene, ponovo uključite
kontakt i pričekajte gašenje žaruljice, zatim
pokrenite motor.

27
1

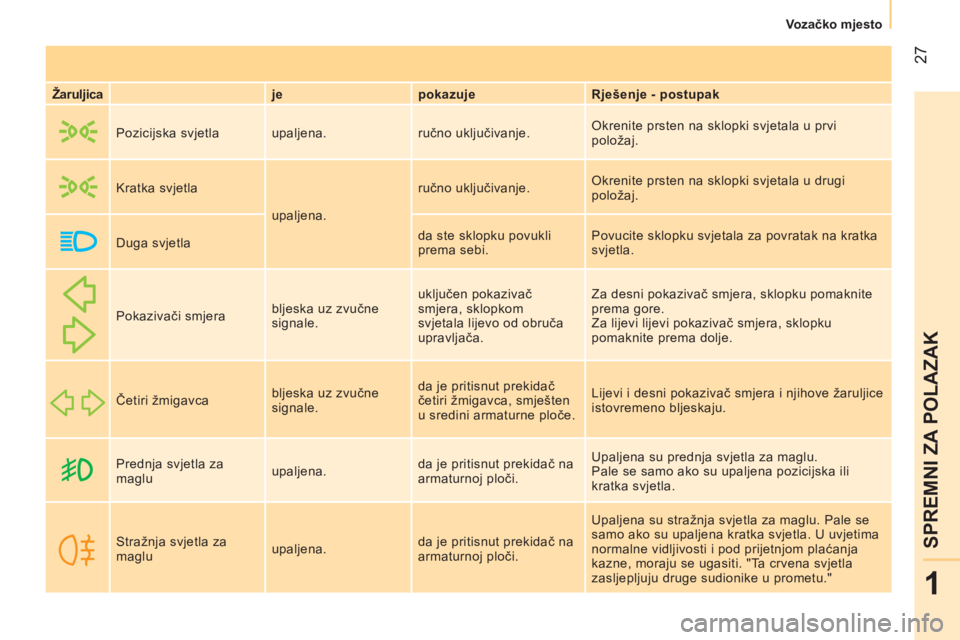

SPREMNI ZA POLAZAK



Vozačko mjesto



Žaruljica

je
pokazuje
Rješenje - postupak
Pozicijska svjetla upaljena. ručno uključivanje. Okrenite prsten na sklopki svjetala u prvi
položaj.
Kratka svjetla
upaljena. ručno uključivanje. Okrenite prsten na sklopki svjetala u drugi
položaj.
Duga svjetla da ste sklopku povukli
prema sebi. Povucite sklopku svjetala za povratak na kratka
svjetla.
Pokazivači smjera bljeska uz zvučne
signale. uključen pokazivač
smjera, sklopkom
svjetala lijevo od obruča
upravljača. Za desni pokazivač smjera, sklopku pomaknite
prema gore.
Za lijevi lijevi pokazivač smjera, sklopku
pomaknite prema dolje.
Četiri žmigavca bljeska uz zvučne
signale. da je pritisnut prekidač
četiri žmigavca, smješten
u sredini armaturne ploče. Lijevi i desni pokazivač smjera i njihove žaruljice
istovremeno bljeskaju.
Prednja svjetla za
maglu
upaljena. da je pritisnut prekidač na
armaturnoj ploči. Upaljena su prednja svjetla za maglu.
Pale se samo ako su upaljena pozicijska ili
kratka svjetla.
Stražnja svjetla za
maglu upaljena. da je pritisnut prekidač na
armaturnoj ploči. Upaljena su stražnja svjetla za maglu. Pale se
samo ako su upaljena kratka svjetla. U uvjetima
normalne vidljivosti i pod prijetnjom plaćanja
kazne, moraju se ugasiti. "Ta crvena svjetla
zasljepljuju druge sudionike u prometu."

28

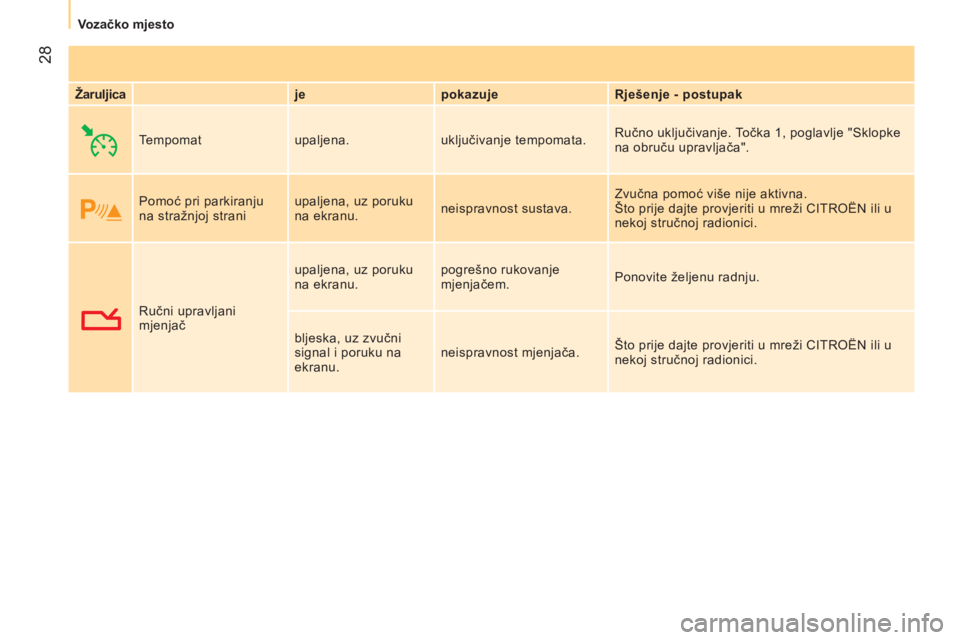

Vozačko mjesto



Žaruljica

je
pokazuje
Rješenje - postupak
Tempomat upaljena. uključivanje tempomata. Ručno uključivanje. Točka 1, poglavlje "Sklopke
na obruču upravljača".
Pomoć pri parkiranju
na stražnjoj strani upaljena, uz poruku
na ekranu. neispravnost sustava. Zvučna pomoć više nije aktivna.
Što prije dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
Ručni upravljani
mjenjač upaljena, uz poruku
na ekranu. pogrešno rukovanje
mjenjačem. Ponovite željenu radnju.
bljeska, uz zvučni
signal i poruku na
ekranu. neispravnost mjenjača. Što prije dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
